1 Znalecký posudek č. 4/2016 Hodnocení spolehlivosti venkovních schodišť a lávky domu v ul. Laudova č.p. 1384/21, 1385/31, 1386/33, Praha 6 - Řepy Objednatel: Společenství vlastníků domu Laudova , pan Ing. Roman Rábek, předseda výboru, Laudova 1385/31, Praha - Řepy Zpracovatel: doc. Ing. Jana Marková, Ph.D., K Transformátoru 849/11, Praha 6 Znalecký posudek obsahuje celkem 26 stran včetně strany titulní a jedné přílohy a předává se ve třech vyhotoveních. Č. výtisku: 1 V Praze dne 8. srpna 2016

2 OBSAH: 1. ÚVOD PODKLADY A NORMY STRUČNÝ POPIS VENKOVNÍCH SCHODIŠŤ A VSTUPNÍ LÁVKY VIZUÁLNÍ PROHLÍDKA POSOUZENÍ SPOLEHLIVOSTI SCHODIŠŤ A VSTUPNÍ LÁVKY... 4 ZNALECKÁ DOLOŽKA... 6 PŘÍLOHA 1 FOTODOKUMENTACE

3 1. ÚVOD Znalecký posudek Hodnocení spolehlivosti venkovních schodišť domu v ul. Laudova č.p. 1384/21, 1385/31, 1386/33, Praha 6 Řepy je zpracován na základě objednávky pana Ing. Romana Rábka, předsedy Společenství vlastníků domu Laudova , ze dne V rámci prací bylo pro splnění zadání provedeno: místní šetření stavu venkovních schodišť, pořízena fotografická dokumentace, vypracován znalecký posudek. Doc. J. Marková, znalkyně, dne v době od do provedla místní šetření s vizuální prohlídkou stavu venkovních schodišť domu v ul. Laudova č.p. 1384/21, 1385/31, 1386/3. Znalkyně pořídila fotodokumentaci, z níž vybrané komentované fotografie jsou uvedeny v Příloze 1 tohoto znaleckého posudku. 2. PODKLADY A NORMY [1] ČSN EN 1990 Eurokód Zásady navrhování konstrukcí, 2004 [2] ČSN EN Eurokód 3: Navrhování ocelových konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby, 2006 [3] ČSN ISO 13822, Zásady navrhování konstrukcí - Hodnocení existujících konstrukcí, 2014 [4] ČSN Hodnocení a ověřování existujících konstrukcí - Doplňující ustanovení, 2014 [5] ČSN Ochranná zábradlí, 2008 [6] ČSN Schodiště a šikmé rampy Základní požadavky, 2010 [7] ČSN EN Betonové prefabrikáty Schodiště, PŘEDMĚT POSUDKU Předmětem posudku bylo zhodnotit spolehlivost a doporučit návrh opatření u vnějších schodišť a vstupní lávky bytového domu v ul. Laudova č.p. 1384/21, 1385/31, 1386/33, Praha 6 Řepy. 4. STRUČNÝ POPIS VENKOVNÍCH SCHODIŠŤ A VSTUPNÍ LÁVKY Bytový panelový dům má ze západní strany zajištěn přístup dvěma venkovními schodišti a jednou krátkou vstupní lávkou, a dále z východní strany směrem do ul. Laudovy dvěma venkovními schodišti. Schodiště jsou jednoramenná, jsou podporována dvěma ocelovými schodnicemi ze dvou vzájemně svařených válcovaných profilů U14, o které se opírají železobetonové panely tvořící schodišťovou desku. Panely jsou na svých koncích vloženy do válcovaných profilů U13, které slouží také pro uchycení ochranných zábradlí schodišť a lávky. 3

4 Jednotlivé stupně schodiště jsou tvořeny prefabrikovanými betonovými prvky s teracovým povrchem, které jsou uloženy na železobetonové desce. Výplň jednotlivých schodišťových stupňů je provedena z nekvalitní, nijak nevyztužené malty, která je v současnosti zcela rozpadlá, pouze boční čela schodišťových stupňů jsou zastěrkována o něco pevnější maltou, která se však na celé řadě míst porušila nebo zde již chybí. Krycí vrstva výztuže panelů a výztuže v mezipanelové výplni schodišťové desky byla zcela nedostatečná, takže nezajišťuje ochranu proti korozi výztuže. Zábradlí schodišť a lávky jsou ocelová, jsou kotvena do postranních ocelových nosníků, v některých místech také částečně do nekvalitní malty schodišťové výplně. 5. VIZUÁLNÍ PROHLÍDKA Výsledky vizuální prohlídky z místního šetření stavu konstrukcí schodišť a lávky jsou zachyceny ve vybrané fotodokumentaci v Příloze 1 na obrázcích č. 1 až 40. Nosné prvky schodišť a lávky jsou významně zdegradovány, zejména na západní straně budovy, avšak i u jednoho ze schodišť na východní straně směrem do ul. Laudovy. Úchyty sloupků zábradlí do ocelových nosníků jsou na mnoha místech zasaženy významnou korozí, v některých případech došlo k úplnému oddělení sloupků od podporujících nosníků schodiště. Hrozí zde nebezpečí pádu, pokud se zábradlí schodiště v co nejkratší době nezabezpečí. 6. POSOUZENÍ SPOLEHLIVOSTI SCHODIŠŤ A VSTUPNÍ LÁVKY Dvě venkovní schodiště a vstupní lávka ze západní strany jsou napadeny silnou korozí, jak je ilustrováno ve fotodokumentaci v Příloze 1. Dochází k oslabování ocelových konstrukcí plošnou i nerovnoměrnou důlkovou korozí, současnou hloubku koroze lze odhadnout do 2 mm z každé strany. V některých místech dochází k oddělování celých plošných vrstev materiálu (obr. 4-7). U železobetonové desky došlo k masivním projevům koroze vlivem provedení nedostatečné krycí vrstvy panelů a zcela nekvalitnímu provedení vyztužení mezipanelových zálivek (obr ). Nastala tak depasivace oceli, korozní zplodiny vedly k plošnému oprýskání krycí vrstvy betonů a k progresivní korozi výztuže. Koroze výztuže se vyskytuje na celé řadě míst se staticky významným dopadem na únosnost schodišťových desek a desky lávky. Dochází ke značné korozi ocelových nosných konstrukcí, zvláště u válcovaných profilů, do kterých jsou kotvena zábradlí. To má významný dopad na bezpečnost osob (obr. 17,18,20). Zábradlí schodiště jsou přivařena do ocelových profilů U13 umístěných po obvodě železobetonové schodišťové desky. V některých případech jsou zábradlí do těchto ocelových profilů přichycena pouze částečně a zčásti také nesprávně ukotvena pouze do prostého výplňového betonu. Toto kotvení je zde chybné a zcela nedostatečné (obr. 13). Navíc na některých místech již došlo k oddělení sloupků zábradlí ve spojích vlivem rozsáhlé koroze. Ochranné zábradlí zde tak ztratilo svou funkci a osobám, které by se o ně případně opřely, hrozí pád s možným poškozením zdraví. Lze konstatovat, že obě venkovní schodiště na západní straně, vstupní lávka a jedno schodiště na východní straně jsou v havarijním stavu a je potřebné provést jejich odstranění a nahrazení novými schodišti a lávkou. Jedno ze schodišť na východní straně do ul. Laudovy se nachází v o něco lepším stavu, takže by bylo možné jej opravit, avšak i zde dochází ke značné degradaci materiálů a je potřebné provést včasnou opravu schodiště a nové ochranné nátěry. 4

5 7. NÁVRH OPATŘENÍ Dvě schodiště ze západní strany, vstupní lávka a jedno ze schodišť z východní strany se nacházejí v současnosti v havarijním stavu a je potřebné provést jejich odstranění a nahrazení novými schodišti a lávkou v co nejkratším čase. Ve velmi nebezpečném stavu jsou porušená ochranná zábradlí, kde hrozí nebezpečí pádu vlivem některých zcela nefunkčních, zkorodovaných úchytů ochranných zábradlí. Po rozkrytí konstrukcí se doporučuje posoudit stav základů a schodišťových nosníků, zda by bylo možné je ještě využít pro nové schodiště a lávku. Pokud by se rozhodlo o využití ocelových konstrukcí, je potřebné provést jejich očištění a provést nové účinné ochranné nátěry. U jednoho ze schodišť na východní straně domu, které se nachází v lepším stavu (vlevo ve směru pohledu na bytový dům z ul. Laudova), lze rozhodnout o provedení opravy, nových ochranných nátěrů ocelových konstrukcí po odstranění korozivních zplodin a sanaci dolního povrchu železobetonové schodišťové desky. Provede se odstranění uvolněné, zdegradované výplně jednotlivých schodišťových stupňů, zpevnění podbetonováním, případně injektáží současné nekvalitní výplně. Opraví se rozrušená dlažba podesty a zabrání zatékání vody do železobetonové desky. Ochranné zábradlí se správně ukotví přivařením k ocelové konstrukci schodiště. Podkladem pro provedení opravy schodiště a pořízení tří nových schodišť a vstupní lávky bude projektová dokumentace. 8. ZÁVĚREČNÉ SHRNUTÍ Spolehlivost tří venkovních schodišť a vstupní lávky bytového domu v ul. Laudova č.p. 1384/21, 1385/31, 1386/33, Praha 6 Řepy je nedostatečná, nejsou splněny požadavky ČSN ISO a ČSN Schodiště se nacházejí v havarijním stavu. Doporučuje se proto provést jejich nahrazení novými schodišti a vstupní lávkou v co možná nejkratším čase. Ochranná zábradlí jsou potřebná urychleně zkontrolovat a nebezpečná místa alespoň provizorně zajistit s ohledem na bezpečnost uživatelů. U jedno ze schodišť z východní strany lze provést opravu, očistit ocelové konstrukcí od koroze a provést nové ochranné nátěry, sanaci železobetonové schodišťové desky, schodišťových stupňů a dlažby s řádným vyspárováním, pod kterou se provede nová hydroizolace. Správně se vyspáduje odtok dešťové vody do kanalizace za schodištěm na východní straně bytového domu. Příloha 1: Fotodokumentace 5

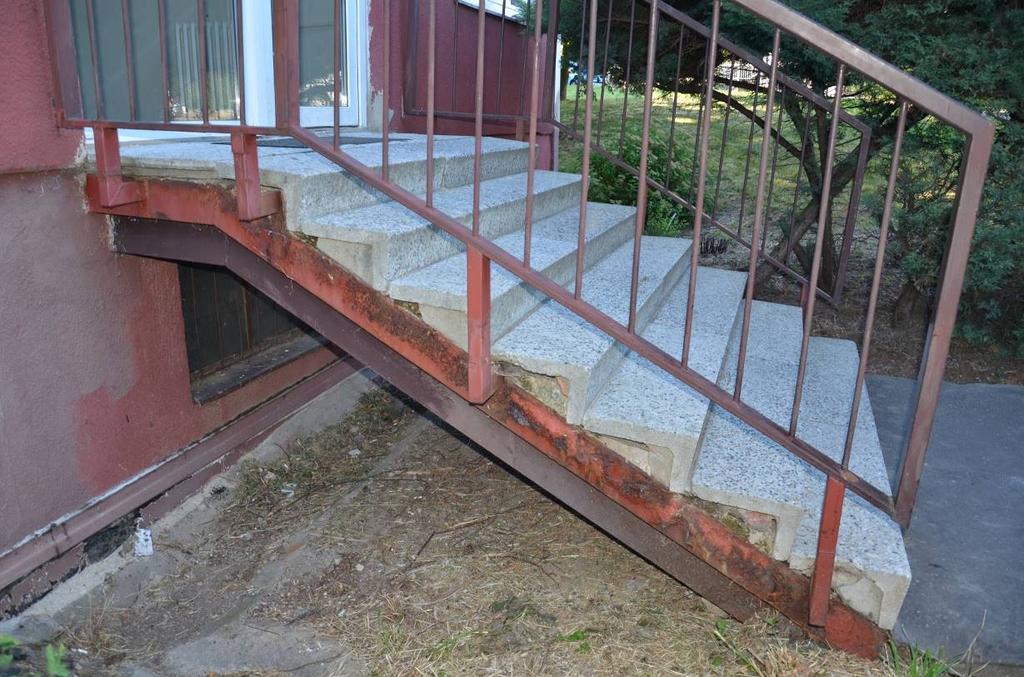

6 ZNALECKÁ DOLOŽKA Znalecký posudek jsem podala jako znalkyně jmenovaná z rozhodnutím ministra spravedlnosti pana JUDr. Jiřího Pospíšila ze dne čj. 376/2010-OD-ZN/20 pro obor stavebnictví, pro odvětví stavby obytné, odvětví stavby průmyslové, odvětví stavby zemědělské, odvětví stavby inženýrské a stavební odvětví různá, se specializací spolehlivost konstrukcí, navrhování staveb, zatížení konstrukcí, statika a vady a poruchy stavebních konstrukcí. Znalecký úkon je zapsán ve znaleckém deníku pod číslem 4/2016 Znalečné a náhradu vedlejších nákladů účtuji fakturou 4/2016. V Praze dne 8. srpna doc. Ing. Jana Marková, Ph.D. 6

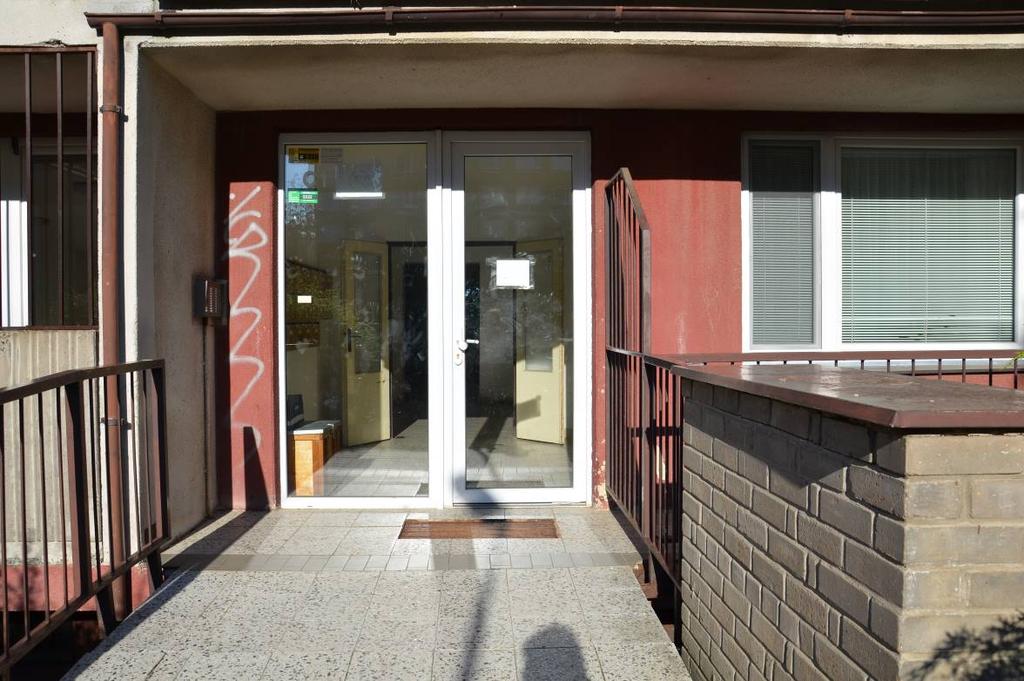

7 PŘÍLOHA 1 FOTODOKUMENTACE Obr. 1 Pohled na vnější schodiště domu č.p. 1384/29 se zdegradovanou nosnou konstrukcí Obr. 2 Pohled na porušené zdivo objektu pro elektroinstalace, v některých místech vypadala malta a někde došlo k porušení zdících prvků (zejména v oblasti přiléhající ke schodišti) 7

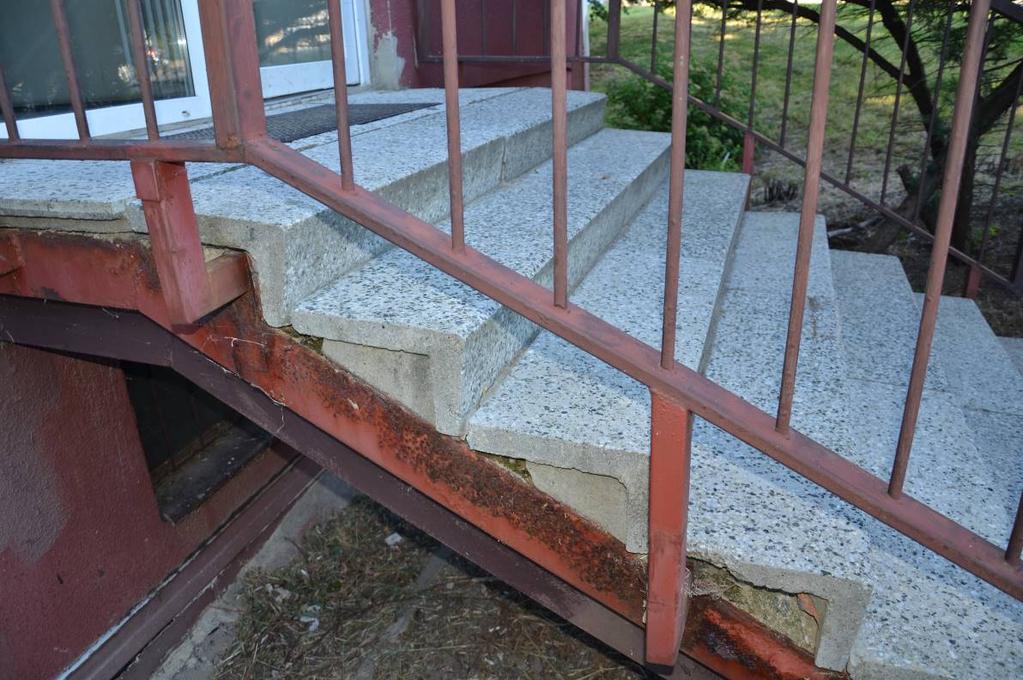

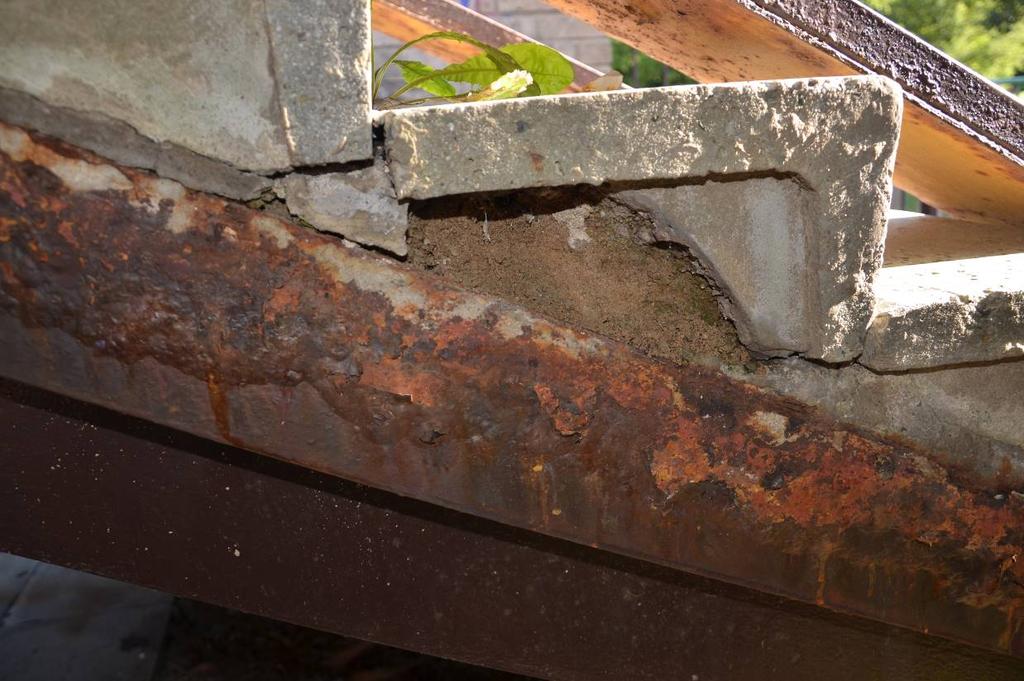

8 Obr. 3 Schodišťové stupně se opírají o zcela rozrušený podklad, je vypadané spárování, šikmá ocelová rampa sloužící pro kočárky napadena korozí a v dolních částech zcela zkorodována Obr. 4 Boční pohled na korozí napadené ocelové válcované nosníky, o které se opírá železobetonová schodišťová deska; je rozrušená dlažba a opadaná omítka 8

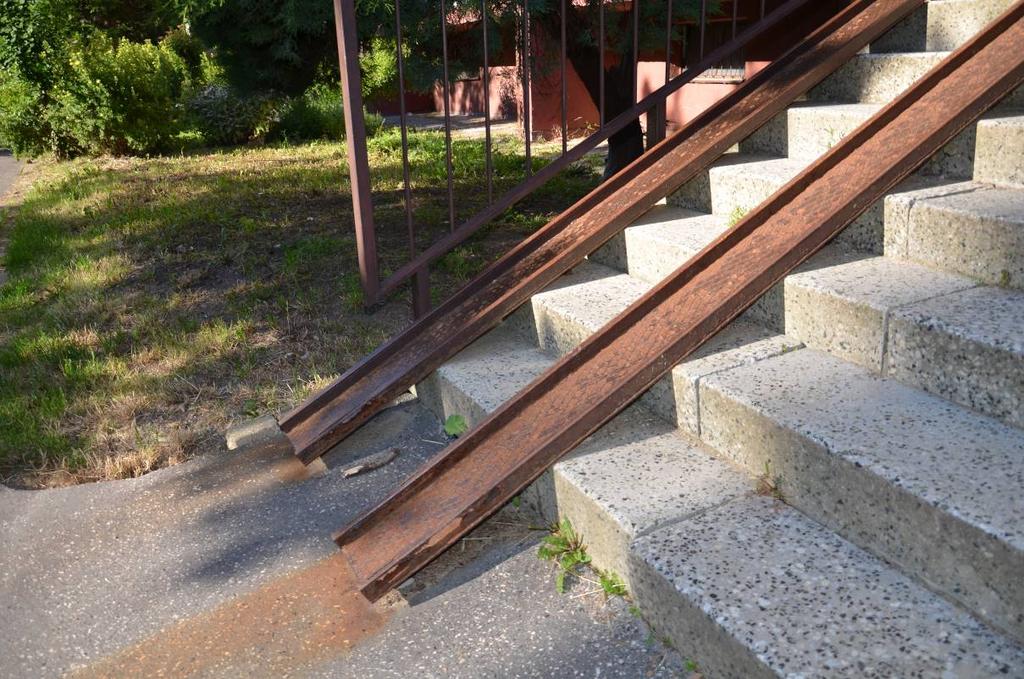

9 Obr. 5 Boční pohled na zcela zkorodovaný úchyt zábradlí a korozí napadený nosník schodiště Obr. 6 Spodní pohled na silnou korozí napadený ocelový nosník a železobetonovou desku schodiště, dochází ke korozi výztuže (vliv malé krycí vrstvy a nekvalitní mezipanelové výplně) 9

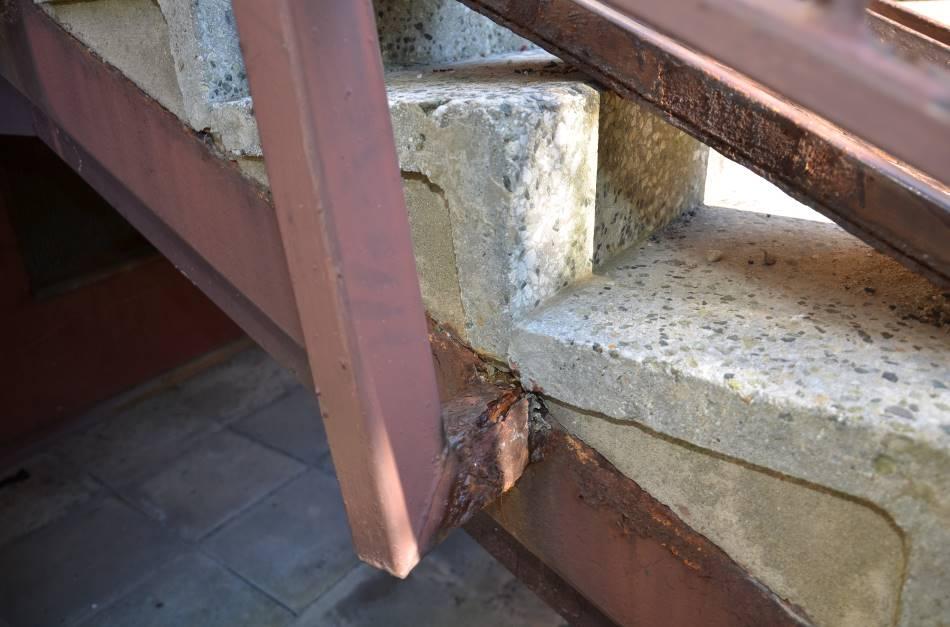

10 Obr. 7 Zcela zdegradovaná malta tvoří výplň schodišťových stupňů, pouze líce čel stupňů jsou zpevněny slabou vrstvou betonu, dochází k jejímu rozpadu Obr. 8 Chybějící, zcela odkorodovaný ocelový sloupek zábradlí vstupního schodiště 10

11 Obr. 9 Pohled na vnější schodiště vstupu domu č.p. 1385/31 Obr. 10 Rozrušená dlažba schodiště, dochází k zatékání do nosné konstrukce 11

12 Obr. 11 Rozrušené zdivo objektu pro elektroinstalace Obr. 12 Boční pohled na rozrušené zdivo objektu pro elektroinstalace 12

13 Obr. 13 Detail uchycení sloupku zábradlí napadeného korozí, chybné ukotvení Obr. 14 Pohled na zkorodovanou ocelovou schodnici a silnou korozí napadenou výztuž výplně mezi jednotlivými panely schodišťové desky 13

14 Obr. 15 Spodní pohled na korozí napadený ocelový nosník a desku schodiště Obr. 16 Pohled na obnaženou korodující výztuž nekvalitně provedené mezipanelové výplně a na korozi výztuže u schodišťové desky 14

15 Obr. 17 Pohled na zcela zkorodovaný úchyt zábradlí, chybně provedený spoj Obr. 18 Zcela neuspokojivý stav spoje sloupku zábradlí s ocelovým nosníkem 15

16 Obr. 19 Ocelové nosníky korodují také na lodžiích Obr. 20 Pohled na vstupní pěší lávku do domu č.p. 1386/33, nosné konstrukce jsou napadeny korozí 16

17 Obr. 21 Celkový pohled na vstup 1386/33 po krátké lávce, dlaždice jsou volné, vypadané spárování, dochází k zatékání do nosných konstrukcí. Obr. 22 Boční pohled na pěší lávku, ocelové konstrukce a ochranné zábradlí napadeny korozí 17

18 Obr. 23 Úchyt zábradlí napaden silnou korozí Obr. 24 Pohled na stav železobetonové desky lávky s projevy koroze 18

19 Obr. 25 Pohled na silně korodující válcovaný podélník lávky Obr. 26 Nosné konstrukce lávky zasažena silnou korozí 19

20 Obr. 27 Pohled na vstupní schodiště do BD č.p. 1385/31 z ul. Laudovy Obr. 28 Boční pohled na zkorodovaný ocelový nosník schodiště, do kterého byly přivařeny úchyty zábradlí 20

21 Obr. 29 Detailní pohled na zkorodovaný nosník schodiště a úchyty zábradlí Obr. 30 Pohled na stav spodního povrchu železobetonové schodišťové desky s projevy koroze výztuže 21

22 Obr. 31 Schodišťový nosník je napaden korozí Obr. 32 Pohled na vstupní schodiště do domu č.p. 1386/33 22

23 Obr. 33 Celkový pohled na stav schodiště Obr. 34 Pohled na porušený stupeň a chybějící spárování 23

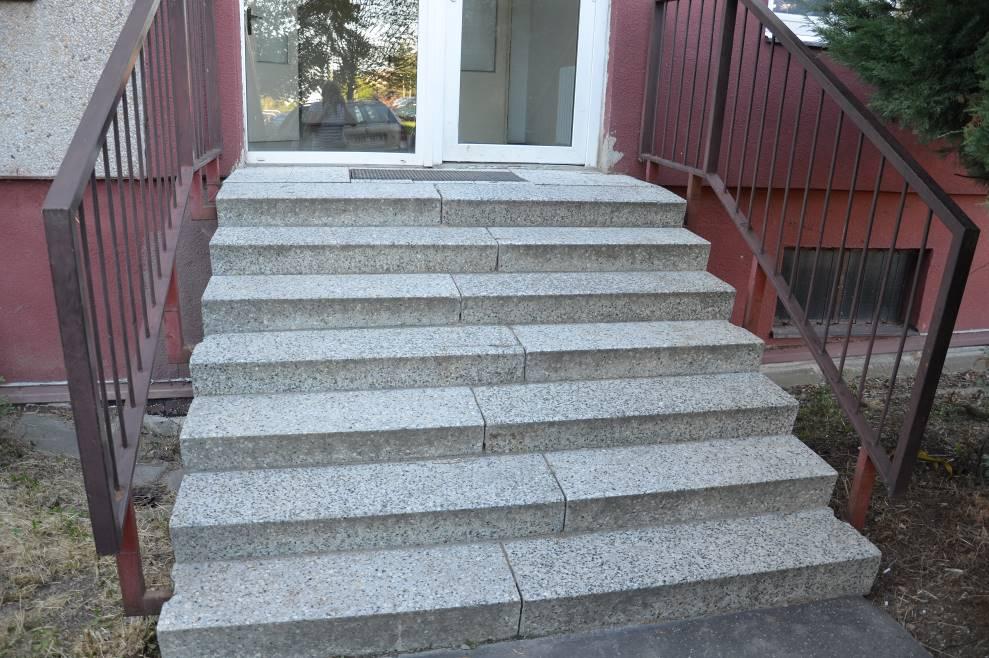

24 Obr. 35 Pohled na korozi ocelového nosníku schodiště Obr. 36 Detail koroze ocelového nosníku schodiště a stav úchytů zábradlí 24

25 Obr. 37 Dlažba schodiště je rozrušena působením povětrnosti Obr. 38 Detail stavu vnějšího schodiště, zkorodovaný nosník schodiště 25

26 Obr. 39 Nosné konstrukce schodiště napadeny korozí, nekvalitní výplň schodišťových stupňů Obr. 40 Odtok vody u podélné stěny domu do kanálu není správně vyspádován 26
