1 54. odborná konference ČKS Lísek u Bystřice, Patrik Mück tachografy@martinmuck.cz AMS Martin Mück Pod Šancemi 444/1 Praha 9 Vysočany

2 ŠKOLENÍ jsme oficiální zástupci firmy Intellic a distributoři digitálních tachografu EFAS provádíme školení na ověřování digitálních tachografů EFAS školení probíhá v Praze cena za školení je Kč za osobu v ceně je zahrnuta dokumentace, brožury, EFAS Service Tool vše na kompaktním flash disku

3 ROZDĚLENÍ CHYB Události především přestupky nemají vliv na funkčnost záznamového zařízení Závady indikují poruchu tachografu nebo neoprávněnou manipulaci může být narušena správná funkce záznamového zařízení Hlášení chyba nebo akce uživatele, která vyžaduje provést určité kroky

4 EFT EFT Event and Fault Types definovány v nařízení 1360/2002, příloze IB jsou ukládány do velkokapacitní paměti tachografu včetně data a času počátku a konce dané chyby zápis v hexadecimálním formátu (2 znaky) zobrazení na výtisku nebo jako datový záznam výskyt chyby je doprovázen sdělením na displeji (u tachografu EFAS doprovázeno rozsvícením LED diody a zvukovým upozorněním)

5 EFT ZOBRAZENÍ NA VÝTISKU chyby s jedinečným piktogramem jsou zobrazeny bez jejich hexadecimálního kódu chyby, které mají společný piktogram, jsou na výtisku uvedeny s jejich hexadecimálním kódem

6 DTC DTC Diagnostics Trouble Codes definovány v normě ISO jsou ukládány do speciální paměti chyb zápis v hexadecimálním formátu (10 znaků 5 bajtů) nezobrazují se na displeji, výtisku ani ve stažených datech lze je načíst přes servisní rozhraní tachografu / K-Line / CAN k DTC kódu se ukládají další informace, např. jestli je chyba aktivní nebo jak často byla zaznamenána

7 SERVISNÍ ID SrvID Service ID pouze u tachografu EFAS sdružení všech EFT a DTC kódů + chyb definovaných výrobcem zobrazují se pouze na displeji tachografu pro jednoduché odlišení od EFT a DTC jsou tyto kódy uváděny s písmenem S

8 ZOBRAZENÍ CHYB NA DISPLEJI TACHOGRAFU KALIBRAČNÍ REŽIM při výskytu chyby s vloženou kartou dílny, nebo při vyjmuti karty dílny (pokud je chyba aktivní), je zobrazeno pouze její SrvID

9 ZOBRAZENÍ CHYB NA DISPLEJI TACHOGRAFU PROVOZNÍ REŽIM všechny události a závady rozpoznávané digitálním tachografem EFAS jsou na displeji zobrazeny s přiděleným piktogramem a popisem chyby po stisknutí jednoho z kurzorových tlačítek lze zobrazit podrobné informace o zobrazené chybě

10 ZOBRAZENÍ CHYB NA DISPLEJI TACHOGRAFU popis podrobností o chybě SrvID:S70 #2 8: Servisní ID Události nebo Závady Počet nepotvrzených zpráv stejného typu Datum a čas prvního výskytu Událost nebo Závady

11 ZOBRAZENÍ VÁŽNÝCH CHYB NA DISPLEJI TACHOGRAFU pří výskytu chyby se zprávou na displeji Service! tachograf nemůže zaručit svojí správnou funkci tachograf je zablokovaný a nepřijímá jiné karty než karty dílny po vložení karty dílny je menu tachografu opět zpřístupněno. Pokud se podaří problém odstranit, zpráva na displeji Service! se již neobjeví v opačném případě je nutné vyměnit tachograf

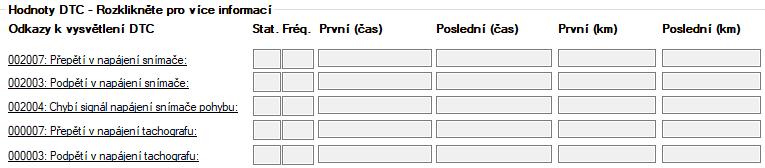

12 EFAS SERVICE TOOL programování a diagnostika tachografů EFAS integrované testy načtení a smazání paměti DTC kódů DTC kódy s informacemi o počtu výskytů, datum, čas a stav km výskytu první a poslední chyby

13 EFAS SERVICE TOOL TESTY TISKÁRNY Testovací výtisk umožňuje zkontrolovat kvalitu tisku a funkčnost tiskárny Tisk sady znaků umožňuje zkontrolovat kvalitu a správnost vykreslení jednotlivých znaků Test teploty tiskárny zobrazí na displeji tachografu aktuální teplotu tiskárny. Její provozní teplota je od -10 C do +60 C

14 EFAS SERVICE TOOL TESTY HW Test snímače pohybu umožňuje kontrolu napájení, odebíraného proudu, aktuální frekvence ze snímače a datové komunikace Test záložního zdroje energie umožňuje zkontrolovat napětí baterie v tachografu. Měření probíhá jednou za 2 minuty, aby se baterie zbytečně nevytěžovala při napětí nižším než 3 V je nutné záložní zdroj energie vyměnit

15 EFAS SERVICE TOOL TESTY HW Test zdroje napájení umožňuje zkontrolovat aktuální napětí přivedené do tachografu na pinu A1. Zároveň je zobrazeno nastavení zdroje napájení v tachografu EFAS. při napětí mimo limity provozního napětí je zobrazeno varování Test vstupů / výstupů umožňuje kontrolu digitálních vstupů a výstupů na konektorovém rozhraní na displeji lze pozorovat změny stavů na pinech A2, A3 a D1, D2 pin D4 přes kurzorová tlačítka přepínáme na 0 a 1 a změny pozorujeme na připojeném komponentu, např. přístrojová deska.

16 EFAS SERVICE TOOL TESTY HW Test impulzů umožňuje zkontrolovat výstupní impulzy z pinů B6, B7, B8 a D6 pro pin B7 je zobrazena i hodnota napětí tlačítkem OK lze vyzkoušet jednotlivý výstup s několika frekvencemi

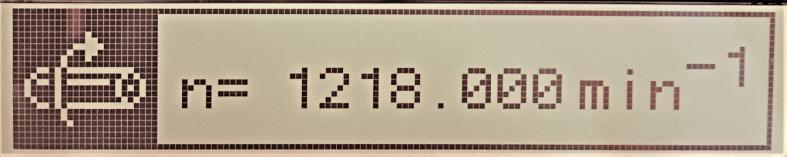

17 EFAS SERVICE TOOL TESTY HW Test otáček hnací hřídele umožňuje kontrolu výpočtu rychlosti otáček z výstupní hřídele Test otáček motoru umožňuje kontrolu rychlosti otáček motoru nutné při zapnutí záznamu otáček motoru tachografem kromě aktuální hodnoty otáček motoru je na pravém kraji displeje zobrazen zdroj těchto dat

18 EFAS SERVICE TOOL TEST DISPLEJE Test displeje umožňuje správné zobrazení pixelů na displeji tachografu Test jasu a kontrastu neexistuje žádný automatický test změnu těchto parametrů provedete v nastavení tachografu

19 EFAS SERVICE TOOL TEST IMS Test nezávislého zdroje pohybu možný spustit pouze přes EFAS Service Tool test probíhá na displeji tachografu po stisknutí jednoho z kurzorových tlačítek lze sledovat rychlost ze snímače a z nezávislého zdroje pohybu

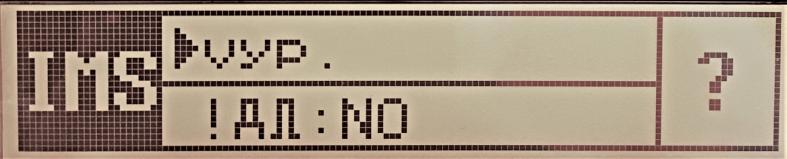

20 EFAS SERVICE TOOL TEST IMS Informace: IMS signál je deaktivovaný Varování (bliká): není zajištěna správná funkce IMS Odpočet: 60 vteřin, který označuje přechod události Nesoulad o pohybu vozidla z neaktivní na aktivní Pokyn (bliká): Uživatel se musí rozjet s vozidlem za účelem otestování funkce IMS. Informace: Funkce IMS je v pořádku.

21 EFAS SERVICE TOOL TEST CAN SBĚRNICE Test CAN sběrnice umožňuje otestovat CAN sběrnici na konektoru A nebo C zjistí přítomnost CAN sběrnice na zvoleném konektoru a počet chyb při přijímání (Rx) odesílání (Tx) dat
