1 Novinky v SolidCAMu 2017

2 Novinky v SolidCAMu 2017 Podpora 4K

3 Nový vzhled Command Manageru s podporou 4K Ikony v Command manageru mají barvy SolidWorks Ikony v Command manageru můžete také zobrazit v klasických barvách SolidWorks Všechny ikony podporují rozlišení 4K ve všech 3 velikostech (malé, střední a velké)

4 Nový vzhled stromu CAM s podporou 4K Ikony stromu CAM mají nové barvy SolidWorks Ikony stromu CAM můžete také zobrazit v klasických barvách SolidWorks Všechny ikony podporují rozlišení 4K

5 Novinky v SolidCAMu 2017 Chiron Z8T Geometrie

6 Automatické rozpoznávání Otevřených hran při Kapsování při možnosti Plocha Výběr geometrie kapsy má nyní novou možnost "Plocha", která uživatelům umožňuje výběr plochy, na které se pak určí automaticky otevřené a uzavřené hrany Tato nová možnost rozpozná ostrovy a ignoruje díry

7 Automatická detekce stěny pro Konturování při možnosti Plocha Možnost Plocha rozpozná všechny stěny, které jsou přidruženy k vybrané ploše a automaticky vytvoří pro tyto stěny řetězce

8 Tvorba geometrií mimo pperaci Nyní můžete vytvářet 2.5D geometrie mimo operaci

9 Novinky v SolidCAMu 2017 Soustružení

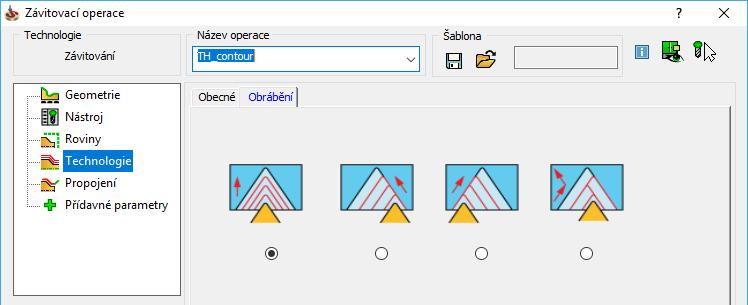

10 V Závitovací operaci je nyní možnost pracovat bez cyklů Možnost Použít cyklus: Zapnuto v NC programu se používá závitovací cyklus stroje Vypnuto pohyby na dráze nástroje generuje SolidCAM podle vybraného typu Obrábění zavitu

11 Minimální krok dolů v Závitovací operaci Při použití Násobných kroků může být omezena minimální vzdálenost mezi dvěma sousedními dráhami závitování

12 Definice Bodů změny posuvu v operacích Soustružení Záložka Body změny posuvu v kartě Nástroj dělá výběr bodů posuvu snazší a efektivnější Rozhraní v předchozích verzích Nové rozhraní

13 Změna možností Posuvu/Otáček v operacích Upíchnutí Zpomalení před koncem upíchutí pomocí: Definice Bodů změny posuvu pro změnu posuvu podle souřadnic(e) X- Vládání otáček pomocí průměru pro změnu posuvu a otáček při dosažení definovaného průměru(ů) Průměr

14 Novinky v SolidCAMu D frézování

15 Definice Horní Z roviny Na polotovar, obrobek nebo Uživatelsky Horní Z rovina může být nyní definována: Na polotovar Na obrobek Uživatelsky

16 Definice Frézovacích rovin v operacích konturování s více řetězci Možnost definovat různé Horní roviny i Hloubky pro každý řetězec kontury

17 Použití pozic vrtání pro Body sestupu v Operaci 2D kapsování Když vyberete pro Sestup do kapsy možnost Vertikální nebo Šroubovice, tak je dostupná možnost výběru již existujících bodů vrtání

18 Závitování v roletce pro operace vrtacího typu Do roletky bylo přidáno Závitování, což umožňuje uložit a zkopírovat vrtací operaci a pak změnit tuto operaci na operaci Frézování závitu

19 Automatický výchozí cyklus pro výstružníky Když v operaci Vrtání vyberte jako nástroj výstružník, tak se automaticky vybere správný výchozí cyklus pro výstružníky

20 Gravírování V-Carving (ve tvaru V) V-Carving vytváří 3D dráhu nástroje z 2D typu písma V-Carving vypnuto V-Carving zapnuto

21 Otevřené kapsy Uživatelem definovaný Přírůstek úhlu Prodloužení otevřené kapsy může nyní uživatel definovat jako Tečný úhel od stěny Auto prodloužení Definované prodloužení

22 Předvrtání pro operace drážky v Operačních cyklech sady nástrojů Technologie drážkování v Operačních cyklech sady nástrojů mohou nyní zapíchnout do předvrtaných děr

23 Ochrana obrobku v operaci Rozpoznání sražení Obrobek definovaný pomocí 3D modelu Uživatel definuje parametr Bezpečnostní přídavek Dráha nástroje se upraví, tak že se zamezí kontaktu mezi nástrojem a obrobkem

24 Novinky v SolidCAMu 2017 imachining

25 Kvalita obrobené plochy pro dokončování stěn a dna Definice dokončení plochy pomocí hodnoty Ra

26 Nový ukazatel průběhu výpočtu pro 3D imachining Ukazatel průběhu výpočtu je rozdělen do 3 částí: Tvorba Z-úrovní (Výpočet řezů v Z modelem) Výpočet dráhy nástroje (Více jader) Propojení drah nástroje (Více jader)

27 Podpora před-vrtání v 3D imachining

28 Zobrazení předvrtané hodnoty v Z ose Full Diameter Depth zobrazuje: Vypočítanou hodnotu pro tělo vrtáku (bez špičky) Zobrazuje se pro každou operaci v seznamu

29 Definice Aktualizovaného polotovaru z vybraných operací (Stejně jako v HSR) Vytvoření aktualizovaného polotovaru po určitých operacích: Ignoruje nedůležité operace Zrychluje výpočet

30 Průvodce imachining: použití materiálu SolidWorks Definice materiálu pomocí Databáze materiálů SolidWorks

31 Ignorování uzavřených kapes

32 Ovládací panel rychlého přístupu pro 2D imachining Běžné nastavení v jediné kartě Rychlá definice parametrů operace Může být vypnuto v SolidCAM Možnostech

33 Novinky v SolidCAMu 2017 HSR/HSM

34 HSR/HSM Editace dráhy nástroje Dráhy nástroje HSR/HSM mohou být po výpočtu editovány Editace dráhy nástroje je potřeba pro 3D dráhy nástroje pro odebrání určitých oblastí, buď pro optimalizaci pohybů nástroje nebo pro odebrání oblastí kde nejsou pohyby nástroje potřeba Jsou zde dostupné 3 možnosti: Hranice, Z-úrovně nebo kombinace Hranic a Z-úrovní

35 HSR/HSM Editace dráhy nástroje Editace dráhy nástroje pomocí hranic

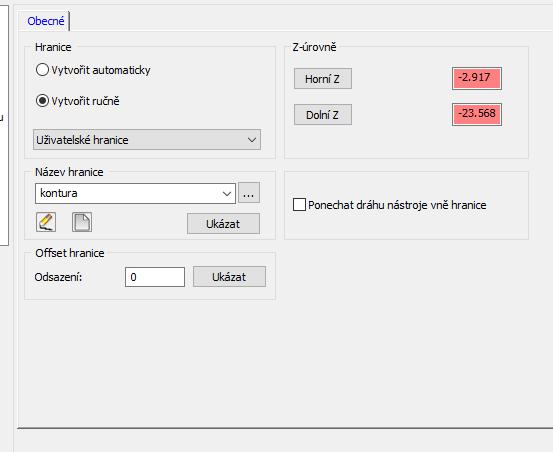

36 HSR/HSM Editace dráhy nástroje Editace dráhy nástroje pomocí Z-úrovní

37 HSR/HSM Editace dráhy nástroje Editace dráhy nástroje pomocí hranic v jakékoliv rovině

38 HSR/HSM Editace dráhy nástroje Editace dráhy nástroje v kombinaci Hranic a Z-úrovní

39 HSR/HSM Kontrola kolizí pro upínky SolidCAM HSM nyní umožňuje definici Upínačů/čelistí, které se pak použijí při kontrole kolizí dráhy nástroje Na rozdíl od editace dráhy nástroje, zde SolidCAM nyní používá 3D model upínče/čelistí pro kontrolu kolizí s nástrojem

40 HSR/HSM Přizpůsobení nástrojové lišty Před přizpůsobením Po přizpůsobení Ovládací lišta je nyní dostupná i pro HSR/HSM HSR/HSM a umožňuje vám přizpůsobit si nástrojové lišty pro rychlý a snadný přístup k vašim nejpoužívanějším strategiím

41 Novinky v SolidCAMu 2017 Souvislé více-osé frézování a HSS

42 Souvislé více-osé frézování a HSS Přesný boční krok Tato nová možnost nyní počítá boční krok rovnoměrně na všech plochách a poskytuje tak dobré rozložení drah nástroje

43 Souvislé více-osé frézování a HSS Podpora nových nástrojů Soudková rádiusová fréza Soudková kulová fréza Souvislé více-osé frézování a HSS nyní podporuje 2 nové typy nástrojů, Soudkovou rádiusovou frézu a Soudkovou kulovou frézu, které se používají při frézování boků kde i při velké hloubce řezu, lze dosáhnout menší drsnosti povrchu Obyčejné standardní nástroje by zde jinak potřebovaly pro dosažení stejné drsnosti mnohem mění krok do hloubky

44 Novinky v SolidCAMu 2017 Souvislé více-osé frézování

45 Souvislé více-osé frézování nové nástroje pro obrábění lopatkových kol Obrábění lopatkových kol nyní podporuje pro hrubování Válcové frézy a toroidní frézy Obrábění lopatkových kol nyní také podporuje pro dokončování kuličkové frézy

46 Souvislé více-osé frézování Obrábění kanálu a podpora 4 os Obrábění kanálu v SolidCAMu nyní umožňuje uživateli dráhu nástroje ve 4 osách Tato vlastnost je užitečná pro obrábění trubkových tvarů na 4- osých CNC strojích

47 Souvislé více-osé frézování Zachovat jeden indexovaný směr Bez zachování jednoho indexovaného směru Se zachováním jednoho indexovaného směru Tato nová funkce najde jednu orientaci osy nástroje na celé dráze nástroje nebo na jedné dráze

48 Souvislé více-osé frézování Definice polotovaru pomocí ploch pří více-osém hrubování Místní definice modelu polotovaru je nyní možná i pomocí vybraných ploch Tato možnost může být použita při obrábění odlitků nebo předem obrobeného polotovaru

49 Souvislé více-osé frézování Definice polotovaru pomocí 2D hranice pří více-osém hrubování Místní definice modelu polotovaru je nyní možná i pomocí a 2D křivky Tato možnost může být použita pro obrábění omezené oblasti nebo pro vložku

50 Souvislé více-osé frézování Konverze HSM do 5 os Cílem této funkce je zachovat stejnou řeznou stranu nástroje, čímž se vyhneme situaci kde se řezná strana může změnit (což je způsobeno úhlem směru osy hlavního naklopení a směrem normály plochy obráběných ploch)

51 Souvislé více-osé frézování Obrábění šroubu Nová operace Operace obrábění šroubu generuje 4-osou rotační hrubovací a dokončovací dráhu nástroje Jsou zde podporovány 3 typy nástrojů:toroidní fréza, Kulová fréza a Válcová fréza Pracuje podobně 3-osé hrubování, nicméně hlavní řezy se provádí ve válcovém prostoru a ne v jednom směru Uživatel zde pouze vybere obrobek polotovar a hrubování celé součásti se provede v jediné operaci s automatickým propojením a kontrolou kolizí

52 Souvislé více-osé frézování Obrábění šroubu Hrubování součásti

53 Souvislé více-osé frézování Obrábění šroubu Dokončování součásti

54 Novinky v SolidCAMu 2017 Simulace stroje

55 Simulace stroje Kolizní kontrolní skupina Objekty v grafické oblasti simulace mají specifickou barvu pro každou kolizní kontrolní skupinu a šedé jsou nevybrané objekty Zvýrazňovací barvy pro kolizní kontrolní páry jsou tmavě červená a modrá Tato vlastnost nabízí lepší přehled mezi vybranými objekty a díly párů, které jsou definovány Kolizní kontrolní skupině

56 Simulace stroje Zvýraznění objektu Objekt v grafické oblasti Simulace stroje může být zvýrazněn bez otevírání místní nabídky Tento objekt se také zvýrazní v okně simulace (ve stromě)

57 Simulace stroje Zobrazení šipek pro směr osy V režimu editace stroje ukazují šipky v hlavním okně směr pohybu vybrané osy

58 Simulace stroje Zobrazení bodu rotace Během rotace modelu myší v Simulaci stroje se zobrazí tečka znázorňující vybraný střed rotace modelu.

59 Simulace stroje Vylepšení v měření Byla rozšířena funkčnost měření vzdálenosti, což umožňuje změřit vzdálenost mezi body jakékoliv geometrie stroje Pro body se také zobrazí Nulový bod kusu Pro vzdálenosti byl přidán Nulový bod stroje

60 Simulace stroje odebrání odřezků podle objemu Odřezky mohou být nyní během simulace odstraněny automaticky podle velikosti jejich objemu

61 Simulace stroje Přeskoční na vzdálenější dráhu V režimu simulace délka, je nyní možné přeskočit na jakoukoliv jinou pozici v simulaci a nástroj pak přeskočí na zadanou vzdálenost dráhy nástroje Na přeskočené vzdálenosti se nekontrolují kolize

62 Simulace stroje Vylepšená hlášení pro kolize Všechna hlášení byla vylepšena a nyní zde máte na výběr různé možnosti pro vypnutí jejich zobrazování během simulace

63 Simulace stroje Vylepšená STOP hlášení Simulátor stroje nyní zobrazuje nové hlášení při příkazu STOP, který nastane během simulace a to vám umožňuje zakázání vyskakování těchto hlášení podle vybraných kritérií

64 Simulace stroje Zobrazení posledních hodnot os Když spouštíte novou dráhu nástroje jakékoliv operace, tak je nyní možné zobrazení posledních hodnot os předchozích operací Toto nastavení lze ovládat ze SolidCAM Možností

65 Simulace stroje Zobrazení Počáteční/koncové polohy Umožňuje zviditelnění umístění stroje na začátku a na konci programu VMID ovládá Nulový bod a zda posunout osy do nulového bodu pouze na začátku, jen na konci nebo oboje

66 Simulace stroje Zobrazení obou hodnot Zobrazení obou hodnot Simulace stroje má nyní možnost zobrazit jak souřadnice podle obrobku, tak i absolutní hodnoty os stroje dohromady

67 Novinky v SolidCAMu 2017 Všeobecně

68 Přetažení aktualizovaného polotovaru za určitou operaci Ikona aktualizovaného polotovaru se nyní zobrazuje vedle operace Tuto ikonu lze Přetáhnout za určitou operaci a tak se zobrazí aktualizovaný polotovar v grafické oblasti po této operaci

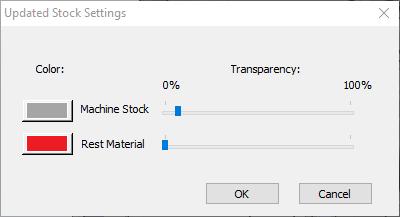

69 Rychle přístupná nabídka pro změnu barvy/průhlednosti aktualizovaného polotoaru Takto rychle změníte barvu a průhlednost vizualizace Aktualizovaného polotovaru Předchozí verze vyžadovaly přechod do Simulace a otevření Nastavení simulace

70 Zastavit na příští: Zapíchnutí do polotovaru Simulaci Solid Verify lze nyní zastavit automaticky, když se nástroj dotkne polotovaru při zapíchutí v ose Z

71 Možnosti stroje Plovoucí okno Seznam Možností stroje, lze nyní zobrazit v odepnutém okně, kterému můžete měnit velikost, pro snadnější editaci možností post-procesoru

72 CAM-Poslat do Formáty souborů Příkaz Poslat do nyní zabalí projekt podle formátu souboru projektu: PRT (nekomprimovaný) Projekt se pošle/uloží jako *.prt soubor PRZ (komprimovaný) Projekt se pošle/uloží jako *.prz soubor
