1 Katalog produktů

2 obsah PŘEHLED VÝROBNÍHO PROGRAMU Firma POLNACORP vzniká zápisem do obchodního rejstříku v roce Od samého začátku se tato společnost věnuje výrobě a distribuci prvků z oblasti průmyslových armatur, a to zejména: regulačních a uzavíracích armatur zařízení pro úpravu parametrů páry pneumatických a elektrických pohonů včetně příslušenství přírub, potrubních dílů, spojovacího materiálu a dalších komponent Více než 85 letá tradice výroby společnosti POLNA spolu s neustálým technickým rozvojem v oblasti konstrukčních řešení a použití materiálů, umožňují dlouhodobé a úspěšné nasazení našich produktů v širokém spektru aplikací v průmyslových a zpracovatelských odvětvích: Energetika Technické plyny Petrochemie Farmacie Chemie Hutnictví Hlavním a dlouhodobým cílem společnosti je maximálně uspokojit požadavky zákazníků. Všechny naše aktivity směřují k zajištění kvality, technické úrovně a samozřejmě také optimální cenové hladině nabízených produktů a služeb. Vše s ohledem na přijatou politiku enviromentálního managementu, snahu o komplexní obsluhu klienta. Důkazem toho a povzbuzením pro nás jsou řady dlouhodobě spokojených partnerů - úspěchů, které zavazují. obsah přímé regulační ventily trojcestné a rohové ventily redukční stanice by-passy turbín chladiče páry aseptické regulační ventily uzavírací ventily klapky regulátory tlaku a pojistné ventily pneumatické pohony elektrické a hydraulické pohony TUV certifikáty 22 3

3 přímé regulační ventily 800 regulační ventil 2000 regulační ventil DN 15 DN 100 PN 16/40 jednosedlový ventil série cestný regulační ventil série C až +210 C lineární, ekviprocentní 2,1 136 [m 3 /h] Třída těsnosti (IEC ) třída VI standard s měkkými sedly třída IV volitelná kovová sedla tvárná litina GGG40 PN16 ocel A216 WCB PN40 nerez ocel AISI 316 (CF8M) PN40 nerez ocel AISI 316L pneumatický membránový DN 15 DN 100 PN Class 150, Class 300 jednosedlový ventil série cestný regulační ventil série C až +350 C lineární, ekviprocentní 2,1 136 [m 3 /h] Třída těsnosti (IEC ) třída IV standard třída VI volitelná tvárná litina GGG40 PN16 ocel A216 WCB PN40 nerez ocel AISI 316 (CF8M) PN40 nerez ocel AISI 316L možnost návaru tvrdokovu na sedlových plochách pneumatický membránový 4

4 přímé regulační ventily BR 11 regulační ventil BR 12A regulační ventil DN 15 DN 250 DN ½ 10 PN Class 150, Class 300 jednosedlový ventil s možností odlehčené kuželky kovové nebo měkké sedlo -180 C až +400 C lineární, ekviprocentní nebo on/off 0, [m 3 /h] Třída těsnosti (IEC ) třída V volitelná pro kovová sedla třída VI volitelná s měkkými sedly litina, tvárná litina, ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách pneumatický membránový elektro-hydraulický ruční DN 15 DN 300 DN ½ 12 PN Class jednosedlový ventil s možností děrované kuželky vedené v kleci provedení s výhřevným pláštěm lineární, ekviprocentní nebo on/off 0,1 800 [m 3 /h] -198 C až +650 C Třída těsnosti (IEC ) třída V volitelná pro kovová sedla ocel, legovaná ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách pneumatický membránový elektro-hydraulický 5

5 přímé regulační ventily BR 12B regulační ventil BR 33 regulační rotační ventil DN 25 DN PN Class jednosedlový ventil s kuželkou vedenou v kleci s možností vícestupňové redukce lineární, ekviprocentní nebo on/off 0,1 800 [m 3 /h] -198 C až +650 C Třída těsnosti (IEC ) třída V volitelná pro kovová sedla ocel, legovaná ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách pneumatický membránový elektro-hydraulický DN 25 DN PN Class 150, Class 300 jednosedlový ventil s excentrickou kuželkou s plynulou regulací kovové a měkké sedlo regulační poměr 200:1-46 C až +450 C lineární, ekviprocentní [m 3 /h] Třída těsnosti (IEC ) třída VI volitelná s měkkými sedly ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách mezipřírubové pneumatický membránový, pístový elektro-hydraulický 6

6 trojcestné a rohové ventily Z3 trojcestný ventil rohový ventil DN 25 DN PN Class trojcestný ventil se směšovací funkcí trojcestný ventil s rozdělovací funkcí -198 C až +450 C lineární, on/off [m 3 /h] Třída těsnosti (IEC ) třída II standard, kovová sedla třída VI volitelná s měkkými sedly litina, tvárná litina, ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách pneumatický membránový elektro-hydraulický DN 25 DN PN Class jednosedlový rohový ventil s možností děrované kuželky vedené v kleci antikavitační konstrukce -198 C až +650 C lineární, ekviprocentní nebo on/off [m 3 /h] Třída těsnosti (IEC ) třída V volitelná pro kovová sedla ocel, legovaná ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách pneumatický membránový elektro-hydraulický 7

7 redukční stanice redukční rohový ventil redukční přímý ventil DN 25 DN PN ANSI konstrukce se speciální vícestupňovou klecí Limiphon -198 C až +650 C Průtoková charakteristika lineární Třída těsnosti (IEC ) třída V zvýšená s kovovými sedly ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách popř. jiné technologie pneumatický DN 25 DN PN Class konstrukce se speciální klecí Limiphon -200 C až +590 C Průtoková charakteristika lineární Třída těsnosti (IEC ) třída V zvýšená s kovovými sedly ocel, legovaná ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách popř. jiné technologie pneumatický 8

8 by-passy turbín TECpress redukční stanice tlaku páry redukční stanice tlaku páry s chladičem vstupní max. DN 100 DN 500 výstupní max. DN 150 DN 2000 na vstupu PN na výstupu PN speciální konstrukce sedla pro snížení rychlosti a hlučnosti proudícího média do +580 C WNr (P91) Materiál vnitřních dílů WNr WNr WNr pneumatický vstupní max. DN 1000 výstupní max. DN 2000 PN ANSI rohový ventil s odlehčenou kuželkou včetně chladičů páry s proměnnou geometrií speciální konstrukce sedla pro snížení rychlosti a hlučnosti proudícího média do +650 C ocel, legovaná ocel, nerez ocel dle EN, DIN nebo ASTM nerez ocel možnost návaru tvrdokovu na sedlových plochách pneumatický 9

9 chladiče páry TECtemp chladič páry LVP vstřikovací zařízení s proměnnou geometrií pára: DN voda: DN pára: PN voda: PN regulační ventil s integrovanou vstřikovací hlavicí Maximální pracovní teplota média do +750 C Regulační poměr 50:1 legovaná ocel (WNr ) vysoce legovaná ocel (WNr ) Materiál trysky ocel nebo legovaná ocel pára: DN , 4 28 voda: DN 15 50, ½ 2 pára: PN , Class voda: PN , Class samostatná vstřikovací hlavice navržená dle požadovaných parametrů páry s proměnnou geometrií do +590 C ocel, legovaná ocel dle EN, DIN nebo ASTM Materiál trysky ocel nebo legovaná ocel 10

10 aseptické regulační ventily SC510 aseptický regulační ventil SC500 aseptický regulační ventil DN ½ 2 PN 20 jednosedlový rohový ventil -20 C až +150 C lineární, ekviprocentní 0, [m 3 /h] Třída těsnosti (IEC ) třída III standard válcovaná nerez ocel AISI 316L ( ~ WNr ) válcovaná nerez ocel AISI 316L ( ~ WNr ) clamp pneumatický membránový DN 1 1½ PN 20 jednosedlový rohový ventil -20 C až +150 C lineární, ekviprocentní 0,043 17,1 [m 3 /h] Třída těsnosti (IEC ) třída III standard odlévaná nerez ocel CF-3M / 316L ( ~ WNr ) válcovaná nerez ocel AISI 316L ( ~ WNr ) clamp pneumatický membránový 11

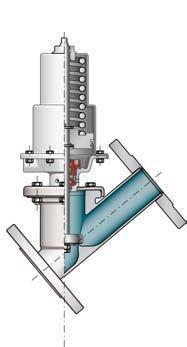

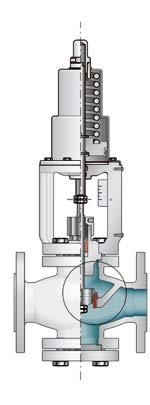

11 uzavírací ventily VP00 uzavírací ventil VPFL, VP/FF uzavírací ventil DN 15 DN 150 PN Class 150, Class 300 on/off sedlový ventil série VP00 2/3-cestný ventil série VP00/3-196 C až +350 C Třída těsnosti (IEC ) třída VI standard tvárná litina GGG40 PN16, ocel A216 WCB PN40 nerez ocel AISI 316 (CF8M) PN40 nerez ocel AISI 316L možnost návaru tvrdokovu na sedlových plochách DN 15 DN 200 PN 10/16/25 on/off sedlový -30 C až +200 C Třída těsnosti (IEC ) třída VI standard nerez ocel AISI 316/316L nerez ocel AISI 316 série VPFL závitové série VP/FF pneumatický pístový jednočinný pneumatický pístový dvojčinný pneumatický pístový jednočinný pneumatický pístový dvojčinný 12

12 klapky 301 centrická klapka 7400 klapka s dvojitou excentricitou DN 40 DN 600 DN 1½ 24 PN 2,5 16 Class 150 uzavírací klapka s vyměnitelnou manžetou -35 C až +160 C Materiál manžety EPDM, EPDM HT, NBR, HYPALON, SILIKON, VITON, P.T.F.E. Průtočné množství Kvs [m 3 /h] Třída těsnosti (IEC ) třída VI tvárná litina, ocel, nerez ocel Duplex, Hastelloy C 276, Monel 400 Materiál disku tvárná litina, ocel, nerez ocel Duplex, Hastelloy C 276 mezipřírubové/wafer na přírubu/lug ruční páka s aretací polohy převodovka s ručním kolem pneumatický pístový DN 50 DN PN 6 40 Class 150, Class 300 s dvojitou excentricitou Pracovní teplota média -29 C až +300 C Průtočné množství Kvs [m 3 /h] Třída těsnosti (IEC ) třída IV kovová sedla třída VI volitelná s měkkými sedly Materiálové provedení tělesa ocel ASTM A216 WCB nerez ocel ASTM A351CF8M Super Duplex ASTM A590GR. 6A bronz BS1400 AB2 na přírubu/lug mezipřírubové/wafer převodovka s ručním kolem pneumatický pístový 13

13 klapky regulační excentrická klapka 7600 klapka s trojitou excentricitou DN 200 DN PN Class 150, Class 300 excentrická klapka s lineární charakteristikou a regulačním poměrem 100:1-46 C až +375 C Průtočné množství Kvs [m 3 /h] Třída těsnosti (IEC ) třída V volitelná pro kovová sedla ocel, nerez ocel, Hastelloy, Monel dle EN, DIN nebo ASTM Materiál disku ocel, nerez ocel, Hastelloy, Monel dle EN, DIN nebo ASTM mezipřírubové/wafer dle ANSI, ISO pneumatický DN 80 DN Class s trojitou excentricitou Pracovní teplota média -29 C až +528 C Průtočné množství Kvs [m 3 /h] Třída těsnosti (IEC ) třída VI Materiálové provedení tělesa ocel ASTM A216 WCB nerez ocel ASTM A351CF8M Super Duplex ASTM A590GR. 6A bronz BS1400 AB2 na přírubu/lug převodovka s ručním kolem pneumatický pístový 14

14 regulátory tlaku a pojistné ventily ZSN1, ZSN3 regulátor tlaku p2 a p1 ZSN5, ZSN6, ZSN7 regulátor diferenčního tlaku DN 15 DN 100 ½ 4 PN Class 150, Class 300 samočinný regulátor výstupního tlaku p2 typ ZSN 1 0 C až +200 C proporcionální [m 3 /h] Třída těsnosti (IEC ) třída VI volitelná s měkkými sedly litina, tvárná litina, ocel, nerez ocel dle EN, DIN nebo ASTM Rozsah nastavení [kpa] Maximální tlakový spád na ventilu [MPa] 1,2 Maximální tlak v komoře pohonu [MPa] 2,0 DN 15 DN 100 ½ 4 PN Class 150, Class 300 samočinný regulátor diferenčního tlaku Δp 0 C až +200 C proporcionální [m 3 /h] Třída těsnosti (IEC ) třída VI volitelná s měkkými sedly litina, tvárná litina, ocel, nerez ocel dle EN, DIN nebo ASTM Rozsah nastavení [kpa] Maximální tlakový spád na ventilu [MPa] 1,2 Maximální tlak v komoře pohonu [MPa] 2,0 15

15 regulátory tlaku a pojistné ventily ZSN8, ZSN91, ZSN10 regulátor diferenčního tlaku a průtoku Q RCP8 regulátor výstupního tlaku p2 DN 15 DN 100 ½ 4 PN Class 150, Class 300 samočinný regulátor průtoku Q 0 C až +200 C proporcionální [m 3 /h] Třída těsnosti (IEC ) třída VI volitelná s měkkými sedly litina, tvárná litina, ocel, nerez ocel dle EN, DIN nebo ASTM Rozsah nastavení ZSN % Kvs Δp = 20 kpa 7 70 % Kvs Δp = 50 kpa Maximální tlakový spád na ventilu [MPa] 1,2 Maximální tlak v komoře pohonu [MPa] 2,0 DN 15 DN 250 1/2 10 PN Class 150, Class 300 samočinný regulátor výstupního tlaku p2-30 C až +300 C proporcionální [m 3 /h] Třída těsnosti (IEC ) třída VI volitelná s měkkými sedly litina, tvárná litina, ocel, nerez ocel dle EN, DIN nebo ASTM Rozsah nastavení [kpa] další možnosti viz katalog Maximální tlakový spád na ventilu [MPa] 2,5 Maximální tlak v komoře pohonu [MPa] 2,5 16

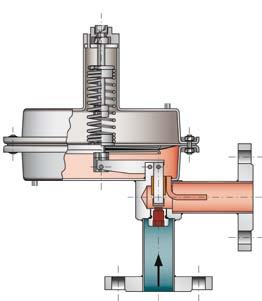

16 regulátory tlaku a pojistné ventily LPS25 nízkotlaký přepouštěcí ventil LPR25 nízkotlaký redukční ventil regulátor výstupního tlaku p2 DN 25 1 PN 16 ANSI 150 samočinný nízkotlaký regulátor vstupního tlaku p1, přepouštěcí ventil Pracovní teplota média -30 C až +180 C Maximální pracovní tlak typ LPS 25 p1max. 500 mbar (g) p2 atmosféra typ LPS/D 25 p1max. 500 / 2000 mbar (g) p2 atmosféra typ LPS/N 25 p1max mbar (g) p2 vakuum typ LPS/NL25 p1max mbar (g) p2min 500 mbar (g) Průtočné množství Kvs [m 3 /h] 6,5 Třída těsnosti (VDI/VDE 2174) třída VI standard s měkkými sedly Materiály ve styku s médiem nerez ocel /1.4404/1.4408/316Ti Hastelloy C (2.4819/C276) Materiály membrány PTFE, J 6000 Viton Rozsah nastavení pružin mbar, typ LPS, LPS/D mbar, typ LPS/N mbar, typ LPS/L DN 25 1 PN 16 ANSI 150 samočinný nízkotlaký regulátor výstupního tlaku p2 Pracovní teplota média -30 C až +180 C Průtočné množství Kvs [m 3 /h] 0,15 1,25 Třída těsnosti (VDI/VDE 2174) třída VI standard s měkkými sedly Materiály ve styku s médiem nerez ocel /1.4404/1.4408/316Ti Hastelloy C (2.4819/C276) Materiály membrány PTFE, J 6000 Viton Rozsah nastavení pružin 0 22 mbar, typ LPR, LPR/D mbar, typ LPR, LPR/D mbar, typ LPR/N závitové závitové 17

17 pneumatické pohony P/R pneumatický pohon P1/R1 pneumatický pohon Funkce pohonu přímá P pružina otevírá bez tlaku vzduchu nepřímá R pružina zavírá bez tlaku vzduchu Typ pohonu pneumatický membránový pohon jednočinný Zdvih pohonu [mm] 20, 38, 50, 63 Pracovní plocha membrány [cm 2 ] 250, 400, 630, 1000 Rozsah pružin [kpa] , , , Maximální napájecí tlak [kpa] C až +80 C standard -60 C až +80 C nízkoteplotní provedení Ruční ovládání horní ovládací kolo PN/RN Příslušenství pneumatický korektor elektropneumatický pozicionér digitální pozicionér koncové spínače vysílač polohy filtroredukční stanice napájecího tlaku blokovací ventil Funkce pohonu přímá P1 pružina otevírá bez tlaku vzduchu nepřímá R1 pružina zavírá bez tlaku vzduchu Typ pohonu pneumatický membránový pohon jednočinný Zdvih pohonu [mm] 20, 38, 50, 63, 80, 100 Pracovní plocha membrány [cm 2 ] 250, 400, 630, 1 000, 1 500, Rozsah pružin [kpa] , , , Maximální napájecí tlak [kpa] C až +80 C standard -60 C až +80 C nízkoteplotní provedení Ruční ovládání boční ovládací kolo P1B/R1B Příslušenství pneumatický korektor elektropneumatický pozicionér digitální pozicionér koncové spínače vysílač polohy filtroredukční stanice napájecího tlaku blokovací ventil 18

18 pneumatické pohony BR99 pneumatický pohon AP pneumatický pístový pohon Funkce pohonu přímá P pružina otevírá bez tlaku vzduchu nepřímá R pružina zavírá bez tlaku vzduchu Typ pohonu pneumatický membránový pohon jednočinný Úhel otočení 0 90 Pracovní plocha membrány [cm 2 ] BR 99/I 120 BR 99/II 240 BR 99/III 780 Rozsah pružin [kpa] Maximální napájecí tlak [kpa] C až +80 C standard -60 C až +80 C nízkoteplotní provedení Ruční ovládání boční ovládací kolo Příslušenství pneumatický korektor elektropneumatický pozicionér digitální pozicionér koncové spínače vysílač polohy filtroredukční stanice napájecího tlaku blokovací ventil Funkce pohonu jednočinný SR dvojčinný DA Typ pohonu pneumatický pístový pohon čtvrt otáčkový Úhel otočení Ovládací síla 6, Nm jednočinný 5, Nm dvojčinný Rozsah napájecího tlaku 2 10 bar -20 C až +80 C těsnění Buna N -20 C až +150 C těsnění Viton -50 C až +80 C těsnění Silicon Příslušenství horní ovládací kolo 3/2 5/2 cestný ovládací ventil pneumatický korektor elektropneumatický pozicionér snímače koncových poloh indukční, mechanické vysílač polohy filtroredukční stanice napájecího tlaku blokovací ventil 19

19 pneumatické pohony - příslušenství TZID-C elektropneumatický pozicionér SIPART PS2 elektropneumatický pozicionér Vstupní řídící signál proudová smyčka ma Výstupní zpětnovazební signál o poloze proudová smyčka ma Maximální napájecí tlak vzduchu čistý, suchý (vymražený) vzduch 600 kpa Elektrické krytí IP65 Provozní teplota -40 C až +85 C Provedení do výbušného prostředí certifikát ATEX II 2 G EEx ib IIC T6 II 2 G EEx ia IIC T6 Základní vlastnosti digitální, inteligentní (smart) zařízení LCD display Failsafe funkce Failfreeze funkce jednoduše programovatelné funkce diagnostika ventilu Volitelné příslušenství modul výstupního zpětnovazebního signálu ma HART komunikace modul indukčních koncových spínačů modul mechanických koncových spínačů manometrový blok Vstupní řídící signál proudová smyčka ma Výstupní zpětnovazební signál o poloze proudová smyčka ma Maximální napájecí tlak vzduchu čistý, suchý (vymražený) vzduch 700 kpa Elektrické krytí IP65 Provozní teplota -30 C až +80 C Provedení do výbušného prostředí certifikát ATEX II 2 G EEx ia IIC T6 II 2 G EEx d IIC T6 Základní vlastnosti digitální, inteligentní (smart) zařízení LCD display Failsafe funkce jednoduše programovatelné funkce binární vstup diagnostika ventilu Volitelné příslušenství modul výstupního zpětnovazebního signálu ma HART komunikace PROFIBUS PA komunikace FOUNDATION fielbus komunikace SIA modul (indukční koncové spínače) Alarm modul (binární koncové spínače) manometrový blok mechanické koncové spínače 20

20 elektrické a hydraulické pohony AUMA elektrický pohon HP hydraulický pohon Funkce pohonu táhlový (přímočarý) otočný jednootáčkový Nominální síla N Nm Napájecí napětí 230 V/ 50 Hz 3 x 400 V/ 50 Hz, 3 x 500 V/ 50 Hz Řídící signály 3-polohový proudová smyčka 4 20 ma PROFIBUS DP Krytí IP67 Ruční ovládání ano Výbava pohonu polohové vypínače (pozlacené, dvojnásobné, trojnásobné) momentové vypínače signalizační vypínače topný článek ukazatel polohy elektronický regulátor polohy pro vstupní signál 4 20 ma vysílač RWG (se zdrojem nebo bez zdroje) magnetický polohový nebo segmentový momentový spínač Funkce pohonu jednočinný dvojčinný Typ pohonu ¼ otáčkový modulární s třmenovou nebo hřebenovou vnitřní konstrukcí lineární s vratnou pružinou jednočinný lineární s havarijním plyno-hydraulickým akumulátorem Ovládací síla pohonů Nm pro ¼ otáčkový Nm pro lineární pohon Systém ovládání a řízení hydraulického pohonu klasické řešení otevřeno / zavřeno koncové polohy definovány koncovými spínači lineární servopohony funce pohonu v polohové regulaci lineární snímač zabudovaný v hydromotoru Maximální ovládací tlak pracovní kapaliny 320 bar Hydraulické agregáty miniagregáty typu MHG 20 xx a Typ MHG 40 xx hydraulické agregáty typu HG 60 xx, HG 100 xx větší hydraulické agregáty o objemu oleje 160 litrů, 250 litrů, 400 litrů, 630 litrů realizace zařízení na míru dle požadavků zákazníka Pracovní kapalina Minerální olej hydraulický HLP Těžkozápalná kapalina voda glykol HFC Těžkozápalná syntetická kapalina HFD-U, HFD-R 21

21 TUV certifikáty 22

22 Všeobecné údaje General 1 Položka Tag number 2 Umístění Service 3 Pid N P&ID 4 Potrubní větev Světlost Line no. Line size Provozní podmínky Process conditions 5 Médium Stav Fluid State LIQ. GAS STEAM 6 Vstupní hustota Mol. váha Inlet density MW 7 Viskozita Viscosity 8 Tlak par Krit. tlak Vapor press Crit. press MIN NORM MAX 9 Průtok média Flow rate kg/h 10 Vstupní tlak Inlet pressure bar (a) 11 Výstupní tlak Outlet pressure bar (a) 12 Vstupní teplota Inlet tepm. C 13 Výpočt. Kv Kv calcul. m 3 /h 14 Max. teplota Max. temp. C 15 Max. p při uzavření Max. shut off p 16 Těsnost Tightness requirements class II (0,5 %) class IV (0,01 %) class V class VI Těleso Body 17 Světlost Kv Size Kv DN m 3 /h 18 Typ Valve type globe valve ball valve butterfly 19 Způsob připojení Connection type příruby/flange přivaření/welded závit/threaded 20 Body material šedá lit. GG25 tvarná lit. GGG-40.3 ocelolitina A216WCB Jiný: Other: 21 Druh ucpávky Bonnet type stand./standard prodl./extended vlnovec/bellows 22 Materiál ucpávky (těsnění) Packing material PTFE Grafit Grafoil 23 Materiál dříku Stem material ASI 316Ti Sedlo a kuželka Seat and plug 24 Charakteristika Flow charakteristic lin./linear rovnoprocentní/equal perc. On-Off 25 Materiál kuželky Plug material AISI 316Ti 26 Materiál sedla Seat material AISI 316Ti 27 Vedení Guiding horní/top obě/both Pohon Actuator 28 Typ pohonu č. Model elektr./electric pneu/pneumatic jiný/other 29 Typ Type 30 Zavřen při Otevřen při Close at Open at 31 Poloha při výp. ovl. signálu Fail position zavřený/close otevřený/open zůstat/leave 32 Ruční ovládání Hand wheel ANO/YES 33 Napájecí napětí Power supply 230 V 3 x 400 V 24 V 50 Hz 60 Hz DC 34 Ovládací signál Krytí Control signal Protection ma V kpa IP E/P korektor 35 Typ Model I/P Positioner 36 Red. stanice Tlakoměr Air set Gauge ANO/YES ANO/YES 37 Vstupní sig. Výstup. sig. Input sig. Output sig ma ma 38 Tlak nap. vzduchu Supply pressure kpa psi 39 Nevýbušné pr.. Krytí Classification Protection EEx ib IP 40 Připojení elektrické pneu. El. connection Pneumatic M20 NPT G1/4" NPT 1/4" 41 Koncové spínače Limit switch ANO/YES EEx Údaje pro objednávku Purchase 42 Výrobce dodavatel Manufacturer 43 Typové číslo Model POLNA corp. s.r.o. Oldřichovice 738, Třinec-Oldřichovice tel.: , fax: info@polnacorp.eu, www. polnacorp.eu Název projektu Name of project Zákazník Client D OTA Z N Í K R E G U L A Č N Í H O V E N T I LU Rev. Zpracované Datum Revidováno Rev. By Date Revised

23 POLNA corp. s.r.o. Sídlo firmy: Oldřichovice Třinec-Oldřichovice Czech Republic tel.: fax: web: Kancelář: Ústí nad Labem Czech Republic tel./fax: Kancelář SK: Framborská Žilina Slovakia tel./fax:
