3. Osa X. 3. Osa X. Written By: Josef Prusa manual.prusa3d.com/ Page 1 of 14
|
|
- František Havlíček
- před 5 lety
- Počet zobrazení:
Transkript
1 3. Osa X Written By: Josef Prusa 2018 manual.prusa3d.com/ Page 1 of 14
2 Step 1 Potřebné nářadí 1,5mm a 2,5mm inbusový klíč Malé kombinované kleště Step 2 3D vytištěné díly X-carriage (X pojezd) X-end-motor (ukončení osy X, motorová část) X-end-idler (ukončení osy X, část s napínací kladkou) Některé součástky mohou mít lehce odlišný vzhled oproti fotografiím manual.prusa3d.com/ Page 2 of 14
3 Step 3 Příprava hlazených tyčí LM8-UU lineární ložiska 8mm hlazené tyče (nejdelší) Opatrně nasaďte lineární ložiska na hlazené tyče. Step 4 Příprava vytištěných dílů Vložte LM8UU lineární ložiska do vytištěných dílů (oba konce osy X), jak je ukázáno na obrázku. Ložiska by měla být zarovnána s hranou součástek jako je zvýrazněno na obrázku. Pro snadnější vložení ložiska můžete zatlačit proti rovnému povrchu. Umístěte dvojici ložisek tak, aby byly vnitřní kuličky prvního ložiska pootočené oproti druhému o 45. Tímto způsobem lze dosáhnout rovnoměrnějšího kontaktu s vodící tyčí. Detail uložení najdete na třetím obrázku manual.prusa3d.com/ Page 3 of 14
4 Step 5 Příprava napínacích šroubů Vložte M3nS čtyřhranné matky (2 ks) do otvorů a zajistěte šrouby M3x10 (2 ks). Vyvarujte se velkému utažení šroubů manual.prusa3d.com/ Page 4 of 14
5 Step 6 Složení základu osy X Vložte tyče s ložisky do vytištěných připravených dílů. Dbejte na správnou orientaci dílů a tyčí (tyč s dvěmi ložisky musí být v rovině s otvory pro vkládání matek). Buďte opatrní! Tyče zasunujte do otvorů rovně, neviklejte s nimi! 2018 manual.prusa3d.com/ Page 5 of 14
6 Step 7 Montáž napínací kladky na ose X Šroub M3x18 (1 ks) Napínací kladka s ložiskem 623h (1 ks) Pojistná matka M3nN (1 ks) Vložte napínací kladku s ložiskem 623h do vytištěného dílu. Zajistěte pozici pomocí šroubu M3x18. Utáhněte šroub pojistnou matkou M3. Zkontrolujte, že se napínací kladka volně protáčí! 2018 manual.prusa3d.com/ Page 6 of 14

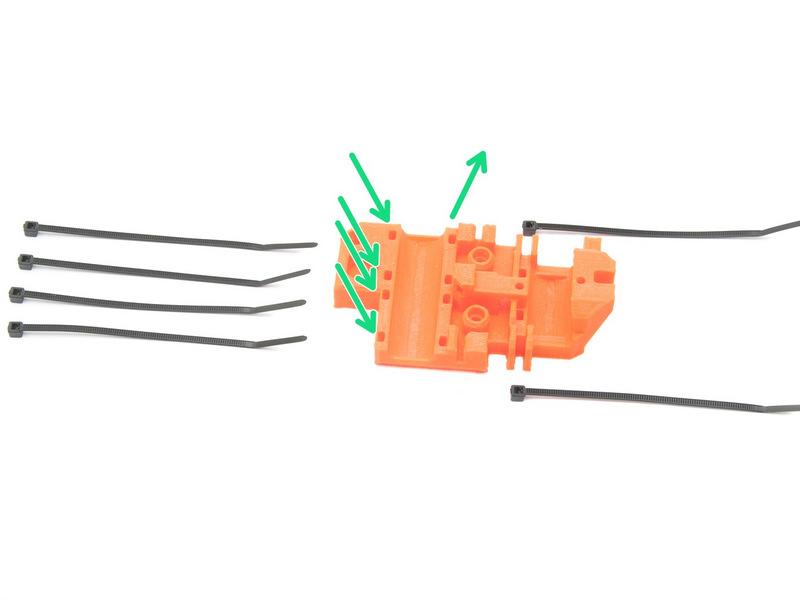

7 Step 8 Příprava X pojezdu Položte kratší 100mm stahovací pásky a X-pojezd dle obrázku. Vezměte 4 pásky nalevo a zasuňte je z poloviny do připravených slotů (viz zelené šipky). Vezměte zbývající 2 pásky napravo a zasuňte je z poloviny do připravených slotů (viz modré šipky). Dbejte na správnou orientaci stahovacích pásek. Pro ověření použijte třetí obrázek. V balení jsou 160 a 100mm stahovací pásky. Pro tento krok použijte ty kratší. Step 9 Umístění X pojezdu Dbejte na správnou orientaci X pojezdu. Oproti předchozím kroků je pojezd převrácen! Umístěte X pojezd k základu osy X podle obrázku manual.prusa3d.com/ Page 7 of 14

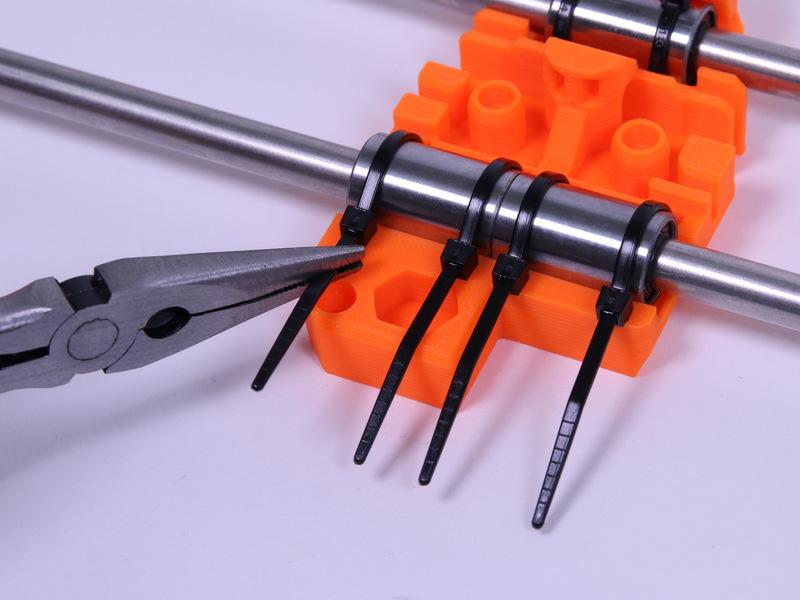

8 Step 10 Připevnění X pojezdu Pro dotažení stahovacích pásek použijte malé kombinované kleště. Dbejte na to, aby byla ložiska na správném místě podle obrázku (ložiska by měla být umístěna v prohlubni X pojezdu). Step 11 Zastřižení stahovacích pásek Ustřihněte přesahy stahovacích pásek. Podle obrázku posuňte spoj stahovacích pásek manual.prusa3d.com/ Page 8 of 14

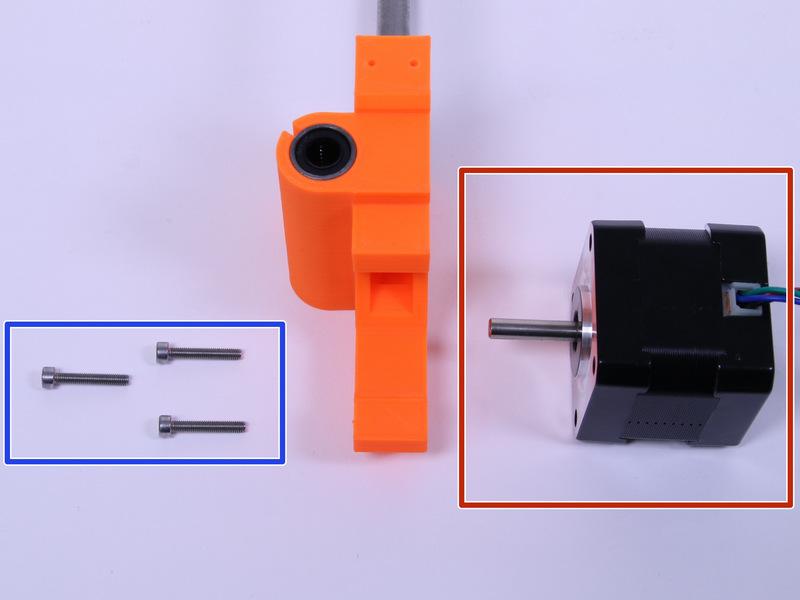

9 Step 12 Montáž motoru osy X Šroub M3x18 (3 ks) Motor osy X (označen jako X axis) Šrouby připevněte motor k vytištěnému dílu. Dbejte na správnou polohu kabelů (měly by směřovat dolů) manual.prusa3d.com/ Page 9 of 14
10 Step 13 Montáž řemeničky na motor osy X Nasaďte řemeničku GT2-16 na hřídel motoru osy X. Posuňte GT2-16 řemeničku na hřídeli motoru podle obrázku. Část řemeničky určená pro nasazení řemenu by měla být v přímce s otvorem ve vytištěném dílu. Jeden ze šroubů by měl být proti rovné plošce na hřídeli. Doporučená hodnota X (mezera mezi motorem a řemeničkou) je 2,5 mm. Vaše hodnota se může mírně lišit. Utáhněte šrouby v řemeničce 2mm inbusovým klíčem manual.prusa3d.com/ Page 10 of 14
11 Step 14 Montáž koncového spínače osy X Koncový spínač osy X Šroub M2x12 (2 ks) Umístěte koncový spínač osy X na tištěný díl a vložte šrouby M2x12. Dbejte na správnou orientaci mikrospínače jako na obrázku (tlačítko mikrospínače musí být v ose se zářezem na součástce X- end-motor). Šrouby koncového spínače zatím nedotahujte, k tomu se dostaneme později. Nepoužívejte barvu kabelů pro správnou orientaci koncového spínače, využijte mikrospínač manual.prusa3d.com/ Page 11 of 14
12 Step 15 Nastavení koncového spínače osy X Před utažením šroubu zatlačte mikrospínač co nejvíce směrem k součástce X-carriage jako na obrázku. Dotáhněte oba šrouby. Step 16 Ověření koncového spínače osy X Posuňte X-carriage co nejblíže směrem k součástce X-end-motor. Ujistěte se, že jste slyšeli "klik" a koncový spínač je plně sepnutý jako na obrázku manual.prusa3d.com/ Page 12 of 14
13 Step 17 Organizace kabelů osy X Přichyťte kabílek koncového spínače stahovací páskou co nejblíže k motoru. Stahovací pásky utahujte s citem, aby nedošlo k poškození drátků. Až budete mít hotovo, ustřihněte přebývající části stahovací pásky. Step 18 Ochrana kabelů Použijte nejkratší a nejmenší kroucenou bužírku a naviňte jí na kabely manual.prusa3d.com/ Page 13 of 14
14 Step 19 Hotovo Gratulujeme, máte připravenou osu X! Řemen na ose X zatím není, bude se nasazovat později. Pokračujte stavbu kapitolou 4. Osa Z This document was last generated on :42:52 AM manual.prusa3d.com/ Page 14 of 14
