Modulačně řízené servopohony AME 10, AME 20, AME 30 AME 13, AME 23, AME 33 s bezpečnostní funkcí mající certifikaci DIN EN (pružina dolů)

Transkript

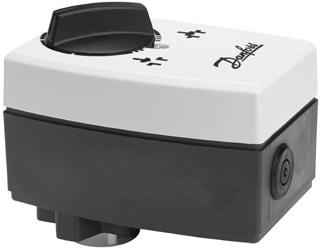

1 Datový list Modulačně řízené servopohony AME 10, AME 20, AME 30 AME 13, AME 23, AME 33 s bezpečnostní funkcí mající certifikaci DIN EN (pružina dolů) Popis AME 10 AME 13 AME 20, AME 30 AME 23, AME 33 Servopohony s bezpečnostní funkcí (AME 13, AME 23 nebo AME 33) a servopohony bez bezpečnostní funkce (AME 10, AME 20 nebo AME 30) se používají hlavně s ventily VS, VM, V, AVQM a VMV (pouze se AME 10). ezpečnostní verze se aktivuje automaticky v případě výpadku energie nebo když je napájecí zdroj vypnut bezpečnostním termostatem. Servopohony automaticky přizpůsobují zdvih podle koncových poloh ventilu, což zkracuje dobu potřebnou k uvedení do provozu. Servopohony mají některé speciální funkce: Moderní konstrukce zahrnuje zátěžový vypínač, který zamezuje přetížení servopohonů a ventilů. Signál digitální zpětné vazby indikace koncové polohy ventilu je k dispozici na terminálu 4 nebo 5. Nízká hmotnost a robustnost. Moderní konstrukce zahrnuje diagnostické kontrolky LED a záznam provozních dat ezpečnostní funkce certifikovaná podle DIN EN Technické údaje: Verze 24 V Síla: - AME 10, N - AME 20, 23, 30, N Rychlost: - AME 10, s/mm - AME 20, s/mm - AME 30, s/mm Maximální teplota média: - AME 10, C - AME 20, 23, 30, C Signály koncové polohy Poznámka: Nedoporučuje se používat servopohony AME spolu s ventily VS2 DN 15. Lineární charakteristika, jaká je u ventilů VS2 DN 15, se nedoporučuje pro produkci teplé vody. Objednávání Servopohony Typ Napájecí napětí Kódové č. AME G3005 AME V 082G3015 AME G3017 Servopohony s bezpečnostní funkcí EN Typ Napájecí napětí Kódové č. AME G3006 AME V 082G3016 AME G3018 Danfoss ED.LF.Y5.48 1

2 Technické údaje Typ AME 10 AME 13 AME 20 AME 23 AME 30 AME 33 Napájecí zdroj V 24; +10 až 15 %; AC Spotřeba energie VA Frekvence Hz 50/60 ezpečnostní funkce - x - x - x Doba spuštění bezpečnostní funkce Řídicí vstup Y Zdvih 7 mm s Zdvih 10 mm V ma 0-10 (2-10) Ri = 24 kω 0-20 (4-20) Ri = 500 Ω Výstupní signál X V 0-10 (2-10) Uzavírací síla N Maximální zdvih mm 7 10 Rychlost s/mm Max. teplota média C Teplota okolí 0 55 Vlhkost RH 5-95 % bez kondenzace Skladovací a přepravní teplota C Třída ochrany II I (230V); III(24V) Stupeň krytí IP 54 Hmotnost kg označení ve shodě s normami Směrnice o nízkém napětí (LVD) 2014/35/EU: EN , EN Elektromagnetická kompatibilita (EMC) 2014/30/EU: EN , EN Instalace AME 10 AME 20, AME 30 AME 13 AME 23, AME 33 2 Danfoss ED.LF.Y5.48

3 ezpečnostní funkce ezpečnostní funkce zcela otevře nebo uzavře ventil v případě výpadku napájení, podle zvoleného bezpečnostního nastavení (SD). Na bezpečnostní nastavení má vliv i výběr ventilu. Jednotka zajišťující bezpečnostní funkci je z výroby osazena na zadní části pohonu. nebo = SD Typ ventilu Výběr akce pružiny zajistí Zavření portu A-A Otevření portu A-A VS SD 1) - SD SD VM (DN 15-50) SD 1) - V (DN 15-50) SD 1) - AVQM (DN 15-50) SD 1) - VS, VM, V, AVQM VMV VMV - SD 1) ve shodě s DIN EN AME 13 AME 23, AME 33 Likvidace Před likvidací se pohon musí rozmontovat na jednotlivé části, které se likvidují samostatně podle typu odpadu. Uvedení do provozu Proveďte instalaci mechanických a elektrických součástí a proveďte potřebné kontroly a testy: Izolujte řídicí médium. (např. automatický zdvih u páry bez vhodného mechanického odizolování může způsobit vznik nebezpečí). Přiveďte napájení. Pamatujte, že servopohon nyní provede funkci automatického zdvihu. Přiveďte příslušný řídicí signál a zkontrolujte, zda je směr pohybu dříku ventilu správný pro danou aplikaci. Zkontrolujte, zda servopohon ovládá ventil v celém jeho zdvihu, a to přivedením příslušného řídicího signálu. Tato činnost nastaví délku zdvihu ventilu. Jednotka je nyní plně uvedena do provozu. Uvedení do provozu / testování Servopohon lze přestavit do zcela otevřené nebo uzavřené polohy (v závislosti na typu ventilu) a to připojením SN ke svorkám 1 nebo 3. ED.LF.Y5.48 Danfoss

4 Ruční ovládání A ZAVŘÍT A ZAVŘÍT ZAVŘÍT AME 10 AME 20, AME 30 AME 13 AME 23, AME 33 4 Danfoss ED.LF.Y5.48

5 Nastavení DIP přepínače U I 2 V_--- V 0 V_--- V Prímé Obrácené --- Sekvenční 0(2)_5(6) V 5(6)_10 V Modulační 3stupňový/RL LOG. průtok LIN. průtok 100 % k VS Červená. k VS Reset Reset Servopohon má volicí přepínač DIP, který je umístěn pod snímatelným krytem. Pokud nastavíte přepínač SW6 do zapnuté polohy, bude servopohon plnit funkci tříbodové regulace. Přepínač má následující funkce: SW1: U/I volba typu vstupního signálu: Nastavením do vypnuté polohy zvolíte přívod napětí. Nastavením do zapnuté polohy zvolíte přívod proudu. SW2: 0/2 volba rozsahu vstupního signálu: Při nastavení do vypnuté polohy je rozsah vstupního signálu 2 10 V (vstupní napětí) nebo 4 20 ma (vstupní proud). Při nastavení do zapnuté polohy je rozsah vstupního signálu 0 10 V (vstupní napětí) nebo 0 20 ma (vstupní proud). SW3: D/I volba přímého nebo inverzního chodu: Při nastavení do vypnuté polohy plní servopohon funkci přímého chodu (se zvyšujícím se napětím se vřeteno zasunuje). Při nastavení do zapnuté polohy plní servopohon funkci inverzního chodu (se zvyšujícím se napětím se vřeteno vysunuje). SW4: /Seq volba normálního nebo sekvenčního režimu: Při nastavení do vypnuté polohy servopohon pracuje v rozsahu 0(2) 10 V nebo 0(4) 20 ma. Při nastavení do zapnuté polohy servopohon pracuje v sekvenčním rozsahu; 0(2) 5(6) V nebo 0(4) 10(12) ma nebo 5(6) 10 V nebo 10(12) 20 ma. SW5: 0 5 V / 5 10 V rozsah vstupního signálu v sekvenčním režimu: Při nastavení do vypnuté polohy servopohon pracuje v sekvenčním rozsahu 0(2) 5(6) V nebo 0(4) 10(12) ma. Při nastavení do zapnuté polohy servopohon pracuje v sekvenčním rozsahu 5(6) 10 V nebo 10(12) 20 ma. SW6: Prop./tříbodový volba modulačního nebo tříbodového režimu: Ställdonet kan fungera i modulerande (DIP 6 till OFF) eller i enkel 3-punkts läge, om 3-punkts funktion är vald (DIP 6 till ON). Anslut spänningsförsörjning på terminalerna SN och SP. DIP 6 fabriksinställning är i läge OFF för modulerande drift. Ställdonets spindel körs till dess endläge, utfällt eller infällt läge, genom att överbrygga SN signalen till plintarna 1 och 3. Så länge det finns en anslutning mellan dessa kommer ställdonet att vara i detta läge. Ställ in DIP 6 till PÅ för att styra motorn i 3-punktsläge. Titta noga i kopplingsschemat då inkoppling är olika för regulatorer med triac utgångar (ECL) i jämförelse med regulatorer med Relä utgångar. Retur signal X indikerar rätt position. SW7: LOG/LIN - nepoužívá se. SW8: 100 % vzhledem k VS /snížené vzhledem k VS - nepoužívá se. SW9: Resetování: Po přepnutí tohoto přepínače zahájí servopohon cyklus, během kterého se automaticky přizpůsobí zdvihu ventilu. ED.LF.Y5.48 Danfoss

6 Zapojení DIP 6 = VYP Zapojení pro modulační režim SN 0 V Nulový vodič SP 24 VAC Napájecí zdroj Y 0(2)-10 VDC 0(4)-20 ma Vstup Pouze 24 VAC. 1 0 V Vstup 3 * Pouze pro pohony s bezpečnostní funkcí X 0(2)-10 VDC Výstup Servopohon musí provést vlastní zdvih před změnou spínače DIP6 na ZAPNUTO. Výstupní signál závisí na nastavení DIP2, 3 a 5. DIP 6 = ZAP Zapojení pro kontrolér v tříbodovém plovoucím režimu s reléovým výstupem SN 0 V Nulový vodič SP 24 VAC Napájecí zdroj VAC Vstup X 0(2)-10 VDC Výstup * Pouze pro pohony s bezpečnostní funkcí DIP 6 = ZAP Zapojení pro kontrolér v 3bodovém plovoucím režimu s výstupem přes triak SN 24 VAC Nulový vodič SP 0 V Napájecí zdroj 7 = Servopohon zasunuje vřeteno 6 = Servopohon vysouvá vřeteno 1 24 VAC Vstup 3 X 0(2)-10 VDC Výstup Funkce automatického nastavení zdvihu Když je poprvé přivedeno napájení, servopohon se automaticky nastaví na délku zdvihu ventilu. Později lze funkci automatického zdvihu aktivovat přepnutím polohy přepínače SW9. Délka vedení Doporučený průřez vodičů zapojení 0-50 m 0.75 mm 2 > 50 m 1.5 mm 2 Diagnostická LED kontrolka Červená diagnostická LED kontrolka je umístěna na desce plošných spojů pod krytem. Poskytuje signalizaci tří provozních stavů: Servopohon v pořádku (trvale svítí), Automatický zdvih (bliká jednou za sekundu), Chyba (bliká třikrát za sekundu vyhledejte technickou pomoc). 6 Danfoss ED.LF.Y5.48

7 Rozměry AME min. 200 AME min. 200 AME 20, AME min min min AME 23, AME min ED.LF.Y5.48 Danfoss

8 Kombinace servopohon ventil AME 10, AME 13 + VM2 (DN 15-32) VS2 (DN 20* - 25) AME 10, AME 13 + V2 (DN 15-25) AME 10 + VMV (DN 15-40) AME 10, AME 13 + AVQM (viz datový list AVQM) AME 20/30, AME 23/33 + VM2 (DN 15-50) VS2 (DN 20* - 25) AME 20/30, AME 23/33 + V2 (DN 15-50) AME 20/30, AME 23/33 + AVQM (viz datový list AVQM) * Nedoporučuje se používat servopohony AME spolu s ventily VS2 DN 15. Lineární charakteristika, jaká je u ventilů VS2 DN 15, se nedoporučuje pro produkci teplé vody. Danfoss s.r.o. Jihlavská 1558/ Praha 4 Tel.: (2) , 111 Fax: (2) danfoss.cz@danfoss.com Danfoss nepřejímá odpovědnost za případné chyby v katalozích, brožurách a dalších tiskových materiálech. Danfoss si vyhrazuje právo změnit své výrobky bez předchozího upozornění. To se týká také výrobků již objednaných za předpokladu, že takové změny nevyžadují dodatečné úpravy již dohodnutých podminek. Všechny ochranné známky uvedené v tomto materiálu jsou majetkem příslušných společností. Danfoss a logo firmy Danfoss jsou ochrannými známkami firmy Danfoss A/S. Všechna práva vyhrazena. 8 Danfoss DHS-SRMT/SI ED.LF.Y5.48
