1 Průmyslová vrata Sekční průmyslová vrata Crawford 242

2 Přizpůsobeno potřebám zákazníka Crawford 242 jsou sekční vrata pro použití např. v prodejnách automobilů, požárních stanicích, ve všech případech, kde je potřeba velká plocha prosklení. Sekční vrata vyjíždějí pod strop, po otevření zůstává volný světlý otvor. Prosklené sekce jsou tvořeny extrudovanými hliníkovými profily, které jsou eloxované nebo lakované. Výplň tvoří prosklení akrylem (jednoduché nebo dvojité) nebo tvrzeným sklem. Toto, společně s několika možnostmi pohonu vrat crawford 242 řeší prakticky každý požadavek zákazníka. Vrata Crawford 242 jsou navržena tak, aby splnily všechny provozní a bezpečnostní požadavky dle evropských předpisů a norem vydaných European Standardization Committee, CEN. Nový design panelu Hliníkové rámy vrat Crawford 242 mají povrch eloxovaný nebo lakovaný. Mohou být celoprosklené nebo mají spodní panel s plnou výplní s vodorovnými mikroprolisy, které dávají vratům moderní, atraktivní a jedinečný vzhled. Rámová konstrukce může být vyplněna oknem nebo plným sendvičovým panelem. Spodní sekce je variantní - sendvičový panel 542 nebo rámová sekce. je provedeno akrylátem nebo tvrzeným sklem. Pevné panely Vratové otvory musí vyhovovat různým požadavkům. Zbytečně velké otvory je možné zmenšit pevnými panely které jsou vhodné i pro umístění vedlejších průchozích dveří pro pěší. Pěší doprava Z bezpečnostních důvodů doporučujeme oddělit chodce a vozidlovou dopravu. Vhodným řešením jsou dveře v bočním poli. Uvedené je možné obdržet za příplatek. Technické údaje Max velikost (š x v) x 6050 Tloušťka panelu 42 mm Tloušťka výplně 27 mm Tloušťka spodní sekce 42 mm Barva standard elox Al Barva opce dle RAL akrylové jednoduché nebo dvojité tvrzené Průchozí dveře opce viz TL Pohony a ovládání opce viz TL Zatížení větrem ČSN EN Třída 3 W < 4250 x 4500 Třída 2 W > 4250 x 4500 Tepelná prostupnost 3 ČSN EN celá vrata od 3,3 W/m 2 K Propustnost vody ČSN EN třída 3 Propustnost vzduchu ČSN EN třída 2 1 Další velikosti na požádání 2 Vyšší větrné zatížení na požádání 3 Vrata 4000 x 4000, dvojité prosklení bez dveří 4 s nebo bez dveří

3 Bezpečnost Crawford 242 jsou standardně vybavena zástrčí s možností uzamčení visacím zámkem. Cylindrické zámky v různých verzích je možné obdržet jako opci. Ochrana proti pádu Crawford 242 vrata jsou vybavena dvěma nebo více pojistkami proti pádu. Ty preventivně jistí vrata při pohybu dolů v případě přetržení lanka nebo prasknutí pružiny. Vnitřní plocha - žádné vyčnívající části Vnitřní strana vrat Crawford 242 nemá vyčnívající části, na které by se mohly umístit nějaké předměty, které by při pohybu vrat mohly způsobit zranění. Pokud jsou vrata vybavena průchozími dvířky, jsou výztuhy integrovány do panelu. Hardware Hardware je souhrnné jméno pro svislou a vodorovnou část dráhy vrat. Jsou k dispozici různé typy hardwaru pro optimální instalaci vrat v hale. Standardní vedení se hodí pro většinu realizací. Svislé nebo vysoké pak pro vysoké haly. Nízké vedení naopak pro omezený prostor v nadpraží. Ochrana proti sevření prstů Spoje mezi lamelami jsou navrženy tak, aby nemohlo dojít k sevření (přiskřípnutí) prstů během pohybu vrat. Přístup a ovládání Vstup do objektu může být řešen různým způsobem - neomezený nebo limitovaný, pouze pro oprávněné osoby. Crawford dodává několik ručních nebo automatických systémů pro otevření a uzavření vrat. Úroveň zabezpečení je dána prostředím ve kterém vrata budou instalována.

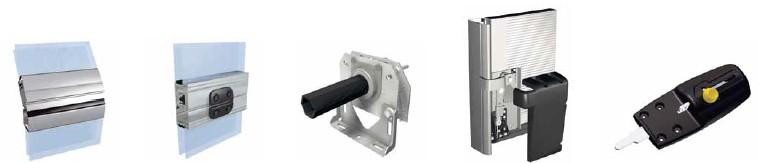

4 ochrana prstů design pantu pojistka pera pojistka lana zástrč Zlepšení životního prostředí Sekce vrat jsou těsněny na všech hranách a mezerách. Boční těsnění na vedení s malým třením (patent) poskytují dobrou těsnost, snižuje náklady na energii a zlepšuje pracovní prostředí uvnitř objektu. Barvy Vnější i vnitřní strana plně prosklených rámových sekcí je standardně eloxována v barvě hliníku. Lakování v RAL možno dodat jako opci. je provedeno akrylátem nebo tvrzeným sklem. Průchozí dveře Integrované dveře pro průchod jsou k dispozici ve stejné barvě. Dveře mohou být vybaveny různými typy vložek zámků.

5 Možnosti prosklení a výplní spodní sekce Spodní sekce plný panel 542 Spodní sekce rámová s plnou výplní Rámová verze vrat včetně spodní sekce Motorické ovládání Ruční pohony Ochranné sloupky Sekční vrata lze dodat s motorickým pohonem. Poté je možné volit z různých druhů automatizace dle způsobu otevírání, frekvence apod. Dva různé typy řetězového pohonu. Provedení je dáno hmotností vrat. Pro ochranu bočních drah opce. Pojistka proti přetržení lanka Přídavné bezpečnostní zařízení chránící vrata při pohybu dolů v případě prasknutí lana. Ventilační mřížky Plastové ventilační mřížky pro větrání objektu. Cylindrický zámek / bezpečnostní zámek Kompletní zámek včetně kliky a cylindrické vložky je ovládán oboustranně nebo jen z vnitřní strany.
