FHM-Cx Směšovací uzly pro podlahové vytápění

Transkript

1 FHM-Cx Směšovací uzly pro podlahové vytápění Použití Přímočinný proporcionální regulátor se používá k regulaci přívodní teploty. Regulátor zajišťuje, že požadovaná přívodní teplota média pro systém podlahového vytápění zůstává trvale konstantní. Integrovaný pojistný ventil zajišťuje správný směr průtoku. Směšovací uzel je doplněn odvzdušňovacím ventilem a teploměrem. Volitelný termostat chrání podlahu proti vysokým teplotám. Směšovací uzel FHM-C1 Směšovací uzel FHM-C5/C6 Kompaktní směšovací uzly Danfoss se používají k regulaci průtoku a přívodní teploty v systémech teplovodního podlahového vytápění. Kompaktní, flexibilní konstrukce umožňuje montáž směšovacích uzlů přímo na sběrač/rozdělovač, na levou i na pravou stranu, s připojením primárního okruhu ze strany nebo zespodu. Model FHM-C1 je vybaven nízkoenergetickým oběhovým čerpadlem s proměnnými otáčkami (Grundfos UPM3). Modely FHM-C5 a -C6 jsou standardně vybaveny 3rychlostním oběhovým čerpadlem (UPS). Kompaktní směšovací uzly FHM-Cx lze namontovat přímo na sběrač/rozdělovač Danfoss bez použití speciálního vybavení. S použitím regulace podlahového vytápění firmy Danfoss jsou naplněna veškerá očekávání ohledně profesionálního systému podlahového vytápění. Objednávání Produkt Max. výkon na sekundáru Δt = 5 K Max. výkon na sekundáru Δt = 10 K 1) Typ čerpadla, Grundfos Obj. číslo FHM-C1 7 kw 15 kw UPM3 088U0094 FHM-C5 4,5 kw 9 kw UPS U0093 FHM-C6 7 kw 13 kw UPS U0096 1) Max. výkon při Δt = 30 K v primárním (70/40) a Δt = 5 K (10 K) v sekundárním okruhu s tepelnou ztrátou 50 W/m². Příslušenství Produkt Typ Obj. číslo Teploměr 0 60 C, Ø 35 mm FHD-T 088U0029 Bezpečnostní termostat FH-ST55 088U0301 Regulátor teploty, C FTC 013G5081 Měřicí souprava FHM-MS 088U0304 Úhlové šroubení (sada 2 ks) FHM-AF 088U0305 VDULF948 Danfoss FHH

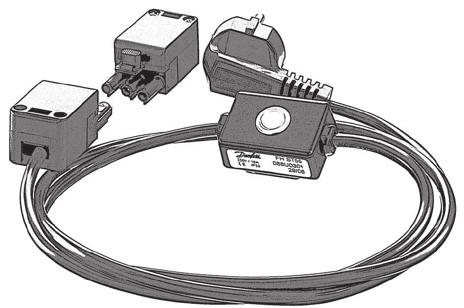

2 Technické specifikace Napájecí napětí 230 V AC Primární připojení ½ Max. tlakový rozdíl se sběrači/rozdělovači podlahového vytápění Danfoss Max. pracovní tlak 0,6 baru PN10 Max. teplota protékajícího média 90 C Regulátor teploty průtoku FTC C Teploměr na přívodu FH-DT 0 60 C Integrovaný pojistný ventil Tělo, spoje a další kovové díly O-kroužky a těsnění Hmotnost POM / Nerezová ocel Mosaz / Nerezová ocel EPDM cca 3,5 až 4 kg (podle modelu) FH-ST55 Bezpečnostní termostat 230V / 16A T S 55 C Elektrické připojení Bezpečnostní termostat FH-ST je pevně namontován a chrání podlahu a systém vytápění před příliš vysokými teplotami, což je zvláště důležité u dřevěných podlah. Termostat FH-ST vypne zdroj napájení základní jednotky podlahového vytápění, pokud teplota protékajícího média dosáhne hodnoty 55 C. Při vypnutí zdroje napájení základní jednotky Obj. číslo podlahového vytápění se automaticky zavřou pohony (NC) a systém podlahového vytápění je tak chráněn. Termostat FH-ST55 lze rovněž připojit k čerpadlu nebo k zónovému ventilu. Poznámka: Elektrickou instalaci musí provádět autorizovaný montážní pracovník (230 V DC). 088U0301 Vypínací teplota 55 C Spínací diference Klasifikace 4 K IP 40 (nainstalovaný) 2 Danfoss FHH VDULF948

3 FTC Regulátor teploty FTC je přímočinný termostatický regulátor, který se používá pro regulaci teploty protékajícího média u podlahového vytápění. Teplota vody je měřena povrchovým snímačem. Upevnění hlavice západkou zajišťuje pevné připojení k ventilu. Charakteristické vlastnosti: Uzavírá se s rostoucí teplotou snímače. Teplotní rozsah: 15 až 50 C FHM-MS Měřicí souprava Danfoss PFM 100/5001 kvs 7.4 Měřicí souprava FHM-MS Průtok procházející měřicí soupravou FHM-MS (pevná clona) lze měřit pomocí měřicích přístrojů Danfoss PFM 100/5001 nebo měřicích přístrojů jiných značek. Ventil soupravy FHM-MS se dodává se dvěma měřicími koncovkami pro 3mm měřicí jehly. Měřicí koncovky jsou umístěny přes pevnou clonu a tlakový rozdíl může být měřen přes tuto clonu. Pevně nastavená clona (kvs 7,4) a hodnota tlakového rozdílu jsou použity v měřicím přístroji k určení průtoku. Měření na ventilu s pevnou clonou je velmi rychlé a snadné. VDULF948 Danfoss FHH

4 Datový list FHM-FL Omezovač průtoku L/h Omezovač průtoku FHM-FL Systém FHM-C Kombinovaný systém podlahového vytápění s kotlem FHM-C Kombinovaný systém podlahového vytápění s tepelným čerpadlem 4 Danfoss FHH VDULF948

5 Rozměry FHM-C FHM-C5 a FHM-C6 59 VDULF948 Danfoss FHH
