2 Inteligentnější způsob kalibrace teploty! Představení inteligentního způsobu kalibrace teploty Firma Beamex nabízí chytřejší, efektivnější a přesnější řešení kalibrace teploty. Jedná se o kompletní řešení kalibrace teploty, které se skládá z různých výrobků a služeb, jako jsou vysoce kvalitní teplotní suché pícky pro použití v provozu nebo v laboratoři, inteligentní etalonové snímače teploty a služby kalibrační laboratoře teploty. Vysoce kvalitní teplotní pícky K dispozici jsou dvě řady teplotních pícek: provozní teplotní pícky řady Beamex FB (Field Temperature Blocks) a metrologické teplotní pícky řady Beamex MB (Metrology Temperature Blocks). Pícky řady FB jsou lehké a vysoce přesné teplotní pícky určené pro použití v průmyslovém provozu. Pícky řady MB přináší do průmyslových aplikací přesnost na úrovni teplotních kapalinových lázní. Inteligentní etalonové snímače teploty Inteligentní snímače teploty Beamex jsou vysoce kvalitní a velmi stabilní platinové odporové snímače teploty (PRT) s vestavěnou pamětí pro ukládání koeficientů pro individuální snímače. K dispozici jsou ve dvou verzích: rovná verze a verze zahnutá pod úhlem 90, obě mají délku 300 mm. Služby kalibrační laboratoře teploty Kalibrační služby pro různé druhy zařízení pro měření teploty jsou prováděny akreditovanou kalibrační laboratoří. Součást jednotného řešení kalibrace od firmy Beamex Pícky Beamex využijete na maximum, použijete-li je společně s vybranými dokumentačními kalibrátory řady Beamex MC. 2

3 Řada Beamex FB Lehká a vysoce přesná teplotní pícka určená pro použití v průmyslovém provozu. Základní vlastnosti: lehká, přenosná a rychlá provozní pícka vysoká přesnost vysoce přesný vestavěný vstup pro etalonový snímač (u typů R) s podporou inteligentních plug-and-play snímačů teplotní rozsahy od 25 C do +660 C kalibrační list vydaný akreditovanou laboratoří je součástí standardní dodávky součást jednotného řešení kalibrace od firmy Beamex záruka: 1 rok K dispozici jsou tyto typy: Typ FB Rozsah FB150 / FB150R 25 C +150 C FB350 / FB350R +33 C +350 C FB660 / FB660R +50 C +660 C Typy R mají vestavěné vyhodnocovací zařízení pro etalonový snímač teploty s přípojkou pro tento snímač. Řada Beamex MB Přenosná teplotní suchá pícka určená pro průmyslové aplikace poskytuje přesnost na úrovni teplotních kapalinových lázní. Základní vlastnosti: vysoká přesnost: poskytuje přesnost na úrovni teplotních kapalinových lázní vysoce přesný vestavěný vstup pro etalonový snímač (u typů R) hloubka ponoru až 200 mm široký teplotní rozsah od 45 C do +700 C kalibrační list vydaný akreditovanou laboratoří je součástí standardní dodávky součást jednotného řešení kalibrace od firmy Beamex záruka: 1 rok K dispozici jsou tyto typy: Typ MB Rozsah MB140 / MB140R 45 C +140 C MB155 / MB155R 30 C +155 C MB425 / MB425R +35 C +425 C MB700 / MB700R +50 C +700 C Typy R mají vestavěné vyhodnocovací zařízení pro etalonový snímač teploty s přípojkou pro tento snímač. 3

4 4

5 Představení jednotného automatického řešení kalibrace teploty. Bezproblémové propojení! Plně automatická kalibrace teploty a její dokumentace je možná díky komunikaci pícek Beamex s kalibrátory řady Beamex MC! O jednotném řešení kalibrace od firmy Beamex Jednotné řešení kalibrace od firmy Beamex zvyšuje kvalitu a efektivnost celého kalibračního systému pomocí rychlejšího, chytřejšího a přesnějšího řízení všech kalibračních činností a postupů. Kalibrátory, kalibrační pracoviště, kalibrační program a profesionální služby vytváří nejjednotnější automatizovaný kalibrační systém, který je k dispozici. Jednotná kalibrace teploty Pícky Beamex řady MB a FB jsou výbornými píckami, pokud se používají samostatně. Jsou však něčím více než obyčejnými píckami. Spojením s jednotným řešením kalibrace od firmy Beamex je využijete na maximum. Program pro správu kalibrací Beamex CMX lze použít pro plánování kalibračních činností a pro ukládání výsledků kalibrací. Postupy je možno přenést z CMX do dokumentačního kalibrátoru řady MC. Tento kalibrátor komunikuje s píckou Beamex a řídí plně automatickou kalibraci teploty a její dokumentaci. Výsledky kalibrace je potom možné přenést do programu CMX. Tento postup ušetří spoustu cenného času, zamezí chybám vznikajícím při manuálním zadávání dat a zajistí opakovatelné výsledky kalibrace. Kalibrace teploty pomocí jednotného řešení kalibrace od firmy Beamex, krok po kroku V programu Beamex CMX vyhledejte teplotní přístroje určené ke kalibraci. Přístroje určené ke kalibraci a jejich kalibrační postupy odešlete do připojeného dokumentačního kalibrátoru Beamex. Kalibrátor a teplotní pícku přeneste ke kalibrovaným přístrojům. Kalibrátor Beamex připojte k teplotní pícce. Kalibrovaný přístroj připojte ke kalibrátoru a/nebo teplotní pícce. Spusťte plně automatickou kalibraci. Kalibrátor Beamex bude řídit teplotní pícku a odečítat výstup kalibrovaného přístroje. Po ukončení kalibrace se výsledky uloží do paměti kalibrátoru. Přejděte k dalšímu přístroji určenému ke kalibraci, proveďte zapojení a spusťte kalibraci. Po kalibraci všech přístrojů se vraťte k počítači, připojte kalibrátor k programu CMX a odešlete všechny výsledky kalibrace z kalibrátoru do CMX. Výsledky kalibrace se uloží do databáze programu CMX. Je-li to třeba, můžete rovnou tisknout kalibrační listy. V případě potřeby je možno program CMX propojit s firemním systémem řízení údržby pro přijímání zakázkových čísel údržby a odesílání potvrzení o ukončení zakázky údržby. 5

6 6

7 Základní vlastnosti provozních teplotních pícek Beamex řady FB Provozní teplotní pícky Beamex řady FB jsou vhodné pro použití v průmyslovém provozu. Jsou lehké a snadno přenosné. Ohřívání a ochlazování je velmi rychlé a přesnost pícky je přitom vysoká. Lehká přenosná pícka Provozní teplotní pícky Beamex řady FB jsou určeny pro použití v průmyslovém provozu. Mají hmotnost pouze 8 kg a jsou dostatečně malé, aby bylo snadné je přenášet. Rychlost Pícky Beamex FB velmi rychle nastavují různé teploty, například ochlazení na 25 C trvá 15 minut a zahřátí na +660 C trvá také 15 minut. Tím se ušetří čas a zvýší produktivita. Přesnost a výkonnost Beamex FB je snadno přenosné zařízení, které nabízí výbornou přesnost kalibrace. Přesnost zobrazené teploty je až ±0,2 C. Technologie regulace teploty zajišťuje vynikající stabilitu až ±0,01 C. Dvouzónově regulovaný blok má výbornou vertikální (axiální) homogenitu až ±0,04 C a horizontální (radiální) homogenitu až ±0,01 C. Snadná obsluha Velký LCD displej, klávesnice pro ovládání funkcí a uživatelské rozhraní s menu v několika jazycích usnadňuje obsluhu pícky Beamex FB. Stabilita pícky je indikována graficky a zvukovým signálem. Kontrolka HOT upozorňuje na vysokou teplotu pícky (nad +50 C). Kontrolka bliká po celou dobu, kdy je pícka příliš horká na dotek, dokonce i tehdy, je-li zařízení vypnuto nebo je-li napájecí kabel odpojen. Součást jednotného řešení kalibrace od firmy Beamex Komunikační port pícek Beamex řady FB umožňuje propojení s vybranými dokumentačními kalibrátory Beamex řady MC. Tak je možné kalibraci a dokumentaci automatizovat a integrovat do systému jednotného řešení kalibrace od firmy Beamex. Kombinace pícky a kalibrátoru Beamex MC5 umožní kalibraci teplotních řetězců skládajících se z teplotních převodníků (analogových, HART a sběrnicových) a snímačů teploty. Vestavěný vysoce přesný etalonový vstup (u typů R) podporuje inteligentní plug-and-play snímače teploty Beamex FB má vnitřní zařízení pro měření výstupu etalonového snímače (u typů R), které umožňuje připojit inteligentní etalonové snímače teploty Beamex. Tyto snímače mají paměť, ve které jsou uloženy všechny korekce, takže snímače je možno k pícce připojit bez potřeby zadávání korekčních koeficientů. Kalibrační list vydaný akreditovanou laboratoří Každá provozní teplotní pícka Beamex FB je dodávána s kalibračním listem vydaným akreditovanou laboratoří výrobce. 7

8 8

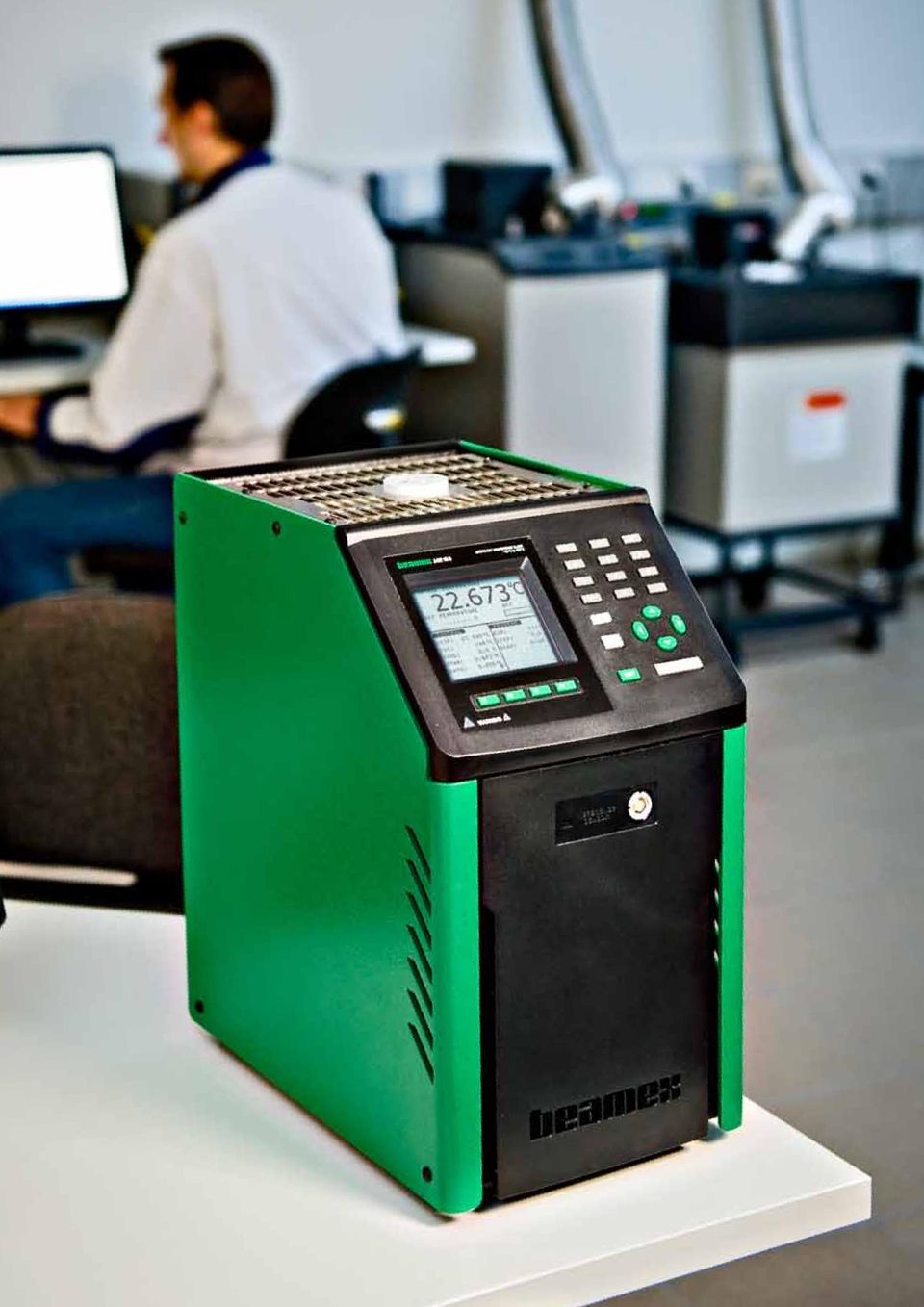

9 Základní vlastnosti metrologických teplotních pícek Beamex řady MB Metrologické teplotní pícky Beamex řady MB mají vysokou přesnost. Tyto praktické pícky poskytují přesnost na úrovni teplotních kapalinových lázní a zároveň umožňují provádět kalibraci v provozních podmínkách s laboratorní přesností. Jedinečná technologie dvouzónové regulace zajišťuje vynikající stabilitu a homogenitu. Hloubka ponoru je 203 mm a teplotní rozsahy jsou od 45 C do +700 C. Vysoká přesnost a stabilita S běžnou píckou obvykle potřebujete pro přesnější měření teploty použít vnější etalonový snímač. Pícka Beamex MB má přesné vnitřní měření teploty a zobrazuje teplotu s přesností až ±0,1 C, takže přesné měření teploty zajistíte i bez vnějšího etalonového snímače. Díky jedinečné technologii regulace teploty má Beamex MB vynikající stabilitu až ±0,005 C. Taková stabilita je obvyklá u kapalinových lázní a ne u pícek. Vestavěný vysoce přesný etalonový vstup (u typů R) Přejete-li si, aby pícka MB měřila s nejlepší přesností, můžete k přípojce pro etalonový snímač (u typů R) připojit vnější etalonový snímač. Tím je odstraněna potřeba použití samostatného zařízení pro měření teploty. Zařízení pro měření výstupu etalonového snímače má přesnost až ±0,006 C. Pro kompenzaci jakýchkoli chyb snímače lze použít koeficienty ITS-90 nebo CVD. Vliv zatížení Pícky Beamex MB kompenzují vliv zatížení pomocí hlubšího ponoru a dvouzónové regulace a nabízejí specifikaci vlivu zatížení s hodnotou až ±0,005 C. Hloubka ponoru Pícky Beamex řady MB mají hloubku ponoru až 203 mm (160 mm u typu MB140), což spolu s dvouzónovou technologií regulace, umožňuje stabilnější kalibraci. Navíc hlubší ponor, zvláště při vyšších teplotách, snižuje chybu způsobenou vlivem vodivosti stonku (únik tepla do atmosféry). Kalibrační list vydaný akreditovanou laboratoří Každá metrologická teplotní pícka Beamex MB je dodávána s kalibračním listem vydaným akreditovanou laboratoří výrobce. Součást jednotného řešení kalibrace od firmy Beamex Komunikační port pícek Beamex řady MB umožňuje propojení s vybranými dokumentačními kalibrátory Beamex řady MC. Tak je možné kalibraci a dokumentaci automatizovat a integrovat do systému jednotného řešení kalibrace od firmy Beamex. Kombinace pícky a kalibrátoru Beamex MC5 umožní kalibraci teplotních řetězců skládajících se z teplotních převodníků (analogových, HART a sběrnicových) a snímačů teploty. Široký teplotní rozsah od 45 C do +700 C Široký teplotní rozsah od 45 C do 700 C je pokrytý pomocí několika různých typů pícek. Snadná obsluha Velký LCD displej, speciální numerická klávesnice a uživatelské rozhraní s menu v několika jazycích usnadňuje obsluhu pícky Beamex MB. Stabilita pícky je indikována graficky a zvukovým signálem. Kontrolka HOT upozorňuje na vysokou teplotu pícky (nad +50 C). Kontrolka bliká po celou dobu, kdy je pícka příliš horká na dotek, dokonce i tehdy, je-li zařízení vypnuto nebo je-li napájecí kabel odpojen. Vertikální homogenita Díky jedinečné dvouzónové regulaci a prodloužené hloubce ponoru má pícka Beamex MB vynikající vertikální (axiální) homogenitu až ±0,02 C. Horizontální homogenita Horizontální (radiální) homogenita je teplotní rozdíl mezi otvory ve vložce. Přirozeně je důležité, aby etalonový snímač a kalibrovaný snímač byly ve stejné teplotě. Pícka Beamex MB nabízí horizontální homogenitu až ±0,01 C. 9

10 Technické údaje pro pícky Beamex řady FB Parametr FB150 FB350 FB660 Teplotní rozsah při 23 C 25 C až 150 C 33 C až 350 C 50 C až 660 C Přesnost zobrazené teploty Stabilita Vertikální homogenita v hloubce 40 mm Horizontální homogenita Vliv zatížení (s referenčním snímačem 6,35 mm a třemi snímači 6,35 mm) ±0,2 C v celém rozsahu ±0,2 C v celém rozsahu ±0,01 C v celém rozsahu ±0,05 C v celém rozsahu ±0,01 C v celém rozsahu ±0,02 C při 33 C ±0,02 C při 200 C ±0,03 C při 350 C ±0,04 C při 33 C ±0,1 C při 200 C ±0,2 C při 350 C ±0,01 C při 33 C ±0,015 C při 200 C ±0,02 C při 350 C ±0,006 C v celém rozsahu ±0,015 C v celém rozsahu ±0,35 C při 50 C ±0,35 C při 420 C ±0,5 C při 660 C ±0,03 C při 50 C ±0,05 C při 420 C ±0,05 C při 660 C ±0,05 C při 50 C ±0,35 C při 420 C ±0,5 C při 660 C ±0,02 C při 50 C ±0,05 C při 420 C ±0,10 C při 660 C ±0,015 C při 50 C ±0,025 C při 420 C ±0,035 C při 660 C Hystereze ±0,025 C ±0,06 C ±0,2 C Hloubka ponoru 150 mm Vnější průměr vložky 30 mm 25,3 mm 24,4 mm Doba ohřevu 16 min: z 23 C na 140 C 23 min: z 23 C na 150 C 25 min: z 25 C na 150 C 5 min: z 33 C na 350 C 15 min: z 50 C na 660 C Doba ochlazení 15 min: 23 C až 25 C 25 min: 150 C až 25 C 32 min: 350 C až 33 C 14 min: 350 C až 100 C 35 min: 660 C až 50 C 25 min: 660 C až 100 C Rozlišení 0,01 C / F Displej LCD, C nebo F uživatelem nastavitelné Rozměry (v x š x h) 290 mm x 185 mm x 295 mm Hmotnost 8,16 kg 7,3 kg 7,7 kg Napájení 230 V (±10 %) 50/60 Hz, 575 W 100 V až 115 V (±10 %) 50/60 Hz, 635 W 230 V (±10 %), 50/60 Hz, 1800 W 100 V až 115 V (±10 %), 50/60 Hz, 1400 W 230 V (±10 %), 50/60 Hz, 1800 W 100 V až 115 V (±10 %), 50/60 Hz, 1400 W Rozhraní pro PC RS-232 Kalibrace Kalibrační list vydaným akreditovanou laboratoří je součástí dodávky. Provozní podmínky 0 C až 50 C, 0 % až 90 % RH, nekondenzující Platnost technických údajů 18 C 28 C Technické údaje pro typy R Rozsah měření odporu Přesnost měření odporu 1) Charakterizace Přesnost měření teploty (PRT 100 ohm) 2) Připojení snímače Kalibrace 1) Přesnost měření platí v provozním rozsahu a předpokládá 4-vodičové zapojení snímače PRT. 2) Přesnost vestavěného vyhodnocovacího zařízení nezahrnuje přesnost snímače. FB 0 Ω až 400 Ω 0 Ω až 42 Ω: ±0,0025 Ω 42 Ω až 400 Ω: ±60 ppm odečtu ITS-90, CVD, IEC-60751, odpor ±(0,015 C + 0,008 % odečtu) 4-vodičové zapojení, 6-pin Smart Lemo Kalibrační list vydaným akreditovanou laboratoří je součástí dodávky. 10

11 Technické údaje pro pícky Beamex řady MB MB140 MB155 MB425 MB700 Teplotní rozsah při 23 C 45 C až 140 C 30 C až 155 C 35 C až 425 C 50 C až 700 C 3) Přesnost zobrazené teploty Stabilita Vertikální homogenita v hloubce 40 mm Horizontální homogenita Vliv zatížení (s referenčním snímačem 6,35 mm a třemi snímači 6,35 mm) ±0,1 C v celém rozsahu ±0,1 C v celém rozsahu ±0,005 C v celém rozsahu ±0,005 C v celém rozsahu ±0,08 C do 35 C ±0,04 C do 0 C ±0,02 C do 50 C ±0,07 C do 140 C ±0,025 C do 0 C ±0,02 C do 50 C ±0,05 C do 155 C ±0,01 C v celém rozsahu ±0,01 C v celém rozsahu ±0,02 C do 45 C ±0,005 C do 35 C ±0,01 C do 140 C ±0,005 C do 30 C ±0,005 C do 0 C ±0,01 C do 155 C ±0,1 C do 100 C ±0,15 C do 225 C ±0,2 C do 425 C ±0,005 C až 100 C ±0,008 C až 225 C ±0,01 C až 425 C ±0,05 C do 100 C ±0,09 C do 225 C ±0,17 C do 425 C ±0,01 C do 100 C ±0,02 C do 225 C ±0,025 C do 425 C ±0,01 C v celém rozsahu Hystereze ±0,025 C ±0,025 C ±0,04 C ±0,07 C Hloubka ponoru 160 mm 203 mm 203 mm 203 mm Rozlišení 0,001 C / F Displej LCD, C nebo F, uživatelem nastavitelné Klávesnice Deset kláves, desetinná tečka a ±. Funkční klávesy, klávesy menu a C / F. Vnější průměr vložky 30,0 mm 30,0 mm 30,0 mm 29,2 mm Doba ochlazení 44 min: z 23 C na 45 C 19 min: z 23 C na 30 C 19 min: z 140 C na 23 C Doba ohřevu 32 min: z 23 C na 140 C 45 min: z 45 C na 140 C Rozměry (v x š x h) 30 min: z 23 C na 30 C 25 min: z 155 C na 23 C 220 min: z 425 C na 35 C 100 min: z 425 C na 100 C ±0,2 C do 425 C ±0,25 C do 660 C ±0,005 C až 100 C ±0,01 C až 425 C ±0,03 C až 700 C ±0,09 C do 100 C ±0,22 C do 425 C ±0,35 C do 700 C ±0,01 C do 100 C ±0,025 C do 425 C ±0,04 C do 700 C ±0,02 C do 425 C ±0,04 C do 700 C 235 min: z 700 C na 50 C 153 min: z 700 C na 100 C 44 min: z 23 C na 155 C 56 min: z 30 C na 155 C 27 min: z 35 C na 425 C 46 min: z 50 C na 700 C 366 x 203 x 323 mm Hmotnost 14,2 kg 14,6 kg 12,2 kg 14,2 kg Napájení 230 V (±10 %), 550 W 115 V (±10 %), 550 W 230 V (±10 %), 550 W 115 V (±10 %), 550 W 230 V (±10 %), 1025 W 115 V (±10 %), 1025 W 230 V (±10 %), 1025 W 115 V (±10 %), 1025 W Rozhraní pro PC RS-232 Kalibrace Kalibrační list vydaným akreditovanou laboratoří je součástí dodávky Provozní podmínky 5 C až 40 C, 0 % až 80 % RH, nekondenzující Platnost technických údajů 18 C 28 C 3) Kalibrace do 660 C; při vyšších teplotách je doporučeno použít referenční snímač teploty. Technické údaje pro typy R Rozsah měření odporu MB 0 Ω až 400 Ω Přesnost měření odporu 1) 0 Ω až 20 Ω: ±0,0005 Ω 20 Ω až 400 Ω: ±25 ppm odečtu Charakterizace ITS-90, CVD, odpor Přesnost měření teploty (PRT 100 ohm) 2) pod nulou: ±(0,006 C + 0,001 % odečtu) nad nulou: ±(0,006 C + 0,003 % odečtu) Připojení snímače 4- vodičové zapojení, 6-pin Smart Lemo Kalibrace Kalibrační list vydaným akreditovanou laboratoří je součástí dodávky. 1) Přesnost měření platí v provozním rozsahu a předpokládá 4-vodičové zapojení snímače PRT. 2) Přesnost vestavěného vyhodnocovacího zařízení nezahrnuje přesnost snímače. 11

12 Vložky Vložky pro pícky řady FB: Vložka Typ Popis MH1 FB150 víceotvorová, metrické / etalon; ¼", 3 mm, 4 mm, 6 mm, 8 mm, 10 mm MH1 FB350, FB660 víceotvorová, metrické / etalon; ¼", 4 mm, 6 mm, 8 mm, 10 mm MH2 všechny typy víceotvorová, metrické / etalon; ¼", 2x3 mm, 2x4 mm, 6 mm B všechny typy bez otvorů Special všechny typy otvory dle požadavku Možnost výroby vložky s otvory dle vašeho požadavku konzultujte s firmou Beamex. Vložky pro pícky řady MB: 10 mm 4 mm 3 mm 6 mm 1/4 in 8 mm 4 mm 1/4 in 3 mm 6 mm 3 mm 4 mm 10 mm 4 mm 1/4 in 6 mm 8 mm 4 mm 3 mm 6 mm 4 mm 1/4 in 3 mm FB150-MH1 FB150-MH2 FB350-MH1 FB660-MH1 FB350-MH2 FB660-MH2 Vložka Typ Popis MH1 všechny typy víceotvorová, metrické / reference; ¼", 3 mm, 4 mm, 6 mm, 8 mm, 10 mm MH2 všechny typy víceotvorová, metrické / reference; ¼", 2x3 mm, 2x4 mm, 6 mm B všechny typy bez otvorů Special všechny typy otvory dle požadavku Možnost výroby vložky s otvory dle vašeho požadavku konzultujte s firmou Beamex. 10 mm 4 mm 3 mm 6 mm 1/4 in 8 mm MH1 4 mm 1/4 in 3 mm 6 mm 3 mm 4 mm MH2 12

13 Inteligentní etalonové snímače teploty Beamex Inteligentní etalonový snímač Beamex je vysoce kvalitní a velmi stabilní PRT snímač s vestavěnou pamětí pro ukládání korekčních koeficientů snímače. K teplotním píckám Beamex řady FB (typu R) se snímač připojuje způsobem plug-and-play. Teplotní pícka automaticky odečte koeficienty snímače z jeho paměti a provede potřebná nastavení, takže koeficienty se nemusí manuálně zadávat. Tyto snímače se mohou používat i s teplotními píckami Beamex řady MB (typu R), ale koeficienty snímače je třeba manuálně zadat přes uživatelské rozhraní pícky MB. Snímače jsou k dispozici ve dvou verzích: rovná verze a verze zahnutá pod úhlem 90, obě mají délku 300 mm. Jedná se tedy o ideální etalonové snímače pro teplotní pícky Beamex. Typ Popis RPRT etalonový PRT, max. 420 C, délka 300 mm, rovný RPRT A etalonový PRT, max. 420 C, délka 230 mm (před zahnutím), zahnutí 90 RPRT etalonový PRT, max. 660 C, délka 300 mm, rovný RPRT A etalonový PRT, max. 660 C, délka 230 mm (před zahnutím), zahnutí 90 Základní vlastnosti: teplotní rozsah 200 C 420 C / 660 C. vysoká stabilita, až ±0,007 C verze rovná a zahnutá pod úhlem 90, u obou délka 300 mm kalibrační list vydaný akreditovanou laboratoří včetně koeficientů ITS-90 je součástí dodávky Technické údaje Parametr RPRT & RPRT A RPRT & RPRT A Teplotní rozsah 200 až 420 C 200 až 660 C Jmenovitý odpor při 0,01 C 100 Ω ±0,5 Ω 100 Ω ±0,5 Ω Teplotní koeficient 0, Ω/Ω/ C 0, Ω/Ω/ C Průměr x délka stonku rovný: 6,35 mm ±0,08 mm x 305 mm ±3 mm zahnutý: 6,35 mm ±0,08 mm x 300 mm ±6 mm Krátkodobá opakovatelnost 1) ±0,007 C při 0,01 C ±0,013 C při max. teplotě Stabilita 2) ±0,007 C při 0,01 C ±0,013 C při max. teplotě 6,35 mm ±0,08 mm x 305 mm ±0,08 mm ±0,007 C při 0,01 C ±0,013 C při max. teplotě ±0,007 C při 0,01 C ±0,013 C při max. teplotě Hystereze ±0,01 C maximum ±0,01 C maximum Délka čidla 50,8 mm 30 mm ±5 mm Umístění čidla 9,5 mm ±3,2 mm od hrotu 3 mm ±1 mm od hrotu Materiál stonku Inconel 600 Inconel 600 Maximální ponor (jmenovitý) rovný: 305 mm rovný: 305 mm zahnutý: 210 mm zahnutý: 210 mm Minimální ponor (chyba < 5 mk) 102 mm 100 mm Minimální odpor izolace 500 MΩ při 23 C 500 MΩ při 23 C, 10 MΩ při 670 C Teplotní rozsah pro přechodový spoj 3) 50 C až 150 C 50 C až 200 C Rozměry přechodového spoje rovný: 76,2 mm x 10,7 mm 71 mm x 12.5 mm zahnutý: 70 mm x 10,6 mm Typická doba odezvy 8 sekund 12 sekund Samoohřev (v lázni 0 C) 60 mw/ C 50 mw/ C Kabel plášť: Teflon, izolace: Teflon, provedení: plášť: Teflon, izolace: Teflon, provedení: 24 AWG, vodiče z postříbřené mědi 24 AWG, vodiče z postříbřené mědi Délka kabelu 1,8 m 1,8 m Teplotní rozsah pro kabel 50 C až 150 C 50 C až 250 C 1) Tři teplotní cykly z min. na max. teplotu, zahrnuje hysterezi, pravděpodobnost pokrytí 95 %. 2) Po 100 hodinách při maximální teplotě, pravděpodobnost pokrytí 95 %. 3) Teplota mimo tento rozsah způsobí nenapravitelnou škodu. Pro zajištění nejlepšího výkonu by přechodový spoj neměl být příliš horký na dotek. 13

14 Kalibrační laboratoř teploty Využijte kalibrační know-how firmy Beamex Má-li firma zaveden systém kvality, například ISO 9000, nebo pokud firma musí dokladovat způsob a návaznost měření svým zákazníkům, je kalibrační list vydaný akreditovanou laboratoří s uvedením návaznosti nezbytností. Pravidelná kalibrace kalibračního zařízení také zajišťuje stabilitu špičkových technických parametrů. Kalibrační laboratoř firmy Beamex, akreditovaná podle ISO 17025, je vybavena nejmodernějšími přístroji a nabízí kalibrační služby pro široký sortiment zařízení a různé měřicí signály. Tato laboratoř kalibruje přístroje pro měření teploty, tlaku a elektrických signálů. Firma Beamex má kalibrační laboratoř již od roku První akreditace jí byla udělena v roce V současnosti je kalibrační laboratoř Beamex akreditována také pro měření teploty. Každá nová pícka Beamex řady MB nebo FB a také inteligentní etalonové teplotní snímače Beamex jsou dodávány s kalibračním listem vydaným akreditovanou kalibrační laboratoří s uvedením návaznosti. Hlavní výhody: vysoká kvalita, akreditace podle ISO 17025, certifikace ISO 9001, nejmodernější vybavení kyvety pevných bodů, porovnávací kapalinové lázně, etalonové snímače SPRT, teplotní zobrazovače atd. pravidelná kalibrace zajišťuje stabilitu špičkových technických parametrů dlouholeté znalosti a zkušenosti s kalibrací široký rozsah kalibračních činností (tlak, teplota, elektrické signály) Akreditovaná kalibrační laboratoř Akreditovaná kalibrační laboratoř firmy Beamex (K026) byla akreditována a schválena finským národním akreditačním orgánem FINAS (Finnish Accreditation Service). FINAS je signatářem všech multilaterálních dohod a mechanismů pro vzájemné uznávání (MLA/MRA) uzavřených mezi evropskými a jinými mezinárodními organizacemi, jako jsou např. EA (European Co-operation for Accreditation), ILAC (International Laboratory Accreditation) a IAF (International Accreditation Forum Inc.). Akreditovaná kalibrační laboratoř teploty firmy Beamex kalibrace teploty a odporu kalibrační služby v teplotním rozsahu 80 C +660 C nejistota od několika mk při kalibracích v pevných bodech a přímým porovnáním s etalonem podrobný rozsah akreditace najdete na nabízenými službami jsou kalibrace, seřizování a opravy Kalibrační služby pro různá měřicí zařízení: teplotní pícky a kapalinové lázně snímače PRT (Pt25, Pt100 atd.) indikátory teploty se snímačem termoelektrické snímače teploty (některé typy) kalibrační smyčky (kalibrátor + snímač teploty) převodníky teploty se snímačem teploty výpočet korekčních koeficientů snímačů teploty (ITS-90, CVD, IEC 60751) seřizování a opravy přístrojů 14

15 15

16 Informace pro objednávání Typ R (etalon) Napájecí napětí Vložka Příslušenství Popis FB150 FB350 FB660 MB140 MB155 MB425 MB700 R vstup pro etalon x bez vstupu V st V st. MH1 víceotvorová 1 MH2 víceotvorová 2 B bez otvorů S speciální x žádná TC přepravní kufr Příklady objednávacích kódů: FB150 R 230 MH1 TC FB660 x 230 B x Standardní příslušenství síťový kabel kabel RS-232 návod k použití kalibrační list vydaný akreditovanou laboratoří LEMO konektor pro etalonový snímač (jen u typů R) izolátor bloku (u MB140, MB155, MB425 a FB150) kleště (nástroj pro vyjmutí vložky) Volitelné příslušenství přepravní kufr pro teplotní pícku vložky (nejsou součástí standardního příslušenství) 16

17 17

18 Související výrobky a služby Přenosné kalibrátory Přenosné kalibrátory Beamex řady MC jsou známé svou přesností, univerzálností a vysokou kvalitou bez kompromisů. Kalibrační pracoviště Stolní kalibrační pracoviště je ideálním řešením, pokud se většina údržby a kalibrací provádí na dílně. Kalibrační pracoviště od firmy Beamex je modulární zkušební a kalibrační systém určený pro použití v dílnách a laboratořích. Kalibrační software Beamex CMX Calibration Management Software Beamex CMX je program pro správu kalibrací, který usnadňuje dokumentaci, plánování, analýzu a na závěr optimalizaci kalibrační činnosti. Technologie programu CMX umožňuje konfiguraci a přizpůsobení a také integraci do dalších systémů pro vytvoření jednotného kalibračního systému kompletně splňujícího specifické požadavky zákazníka. Program CMX také napomáhá splnění požadavků regulativů, ať již podnikový systém kalibrace musí odpovídat ISO 17025, cgmp nebo 21 CFR Part 11. Při použití CMX budou mít vaše výsledky kalibrace kompletní návaznost umožňující provádění auditů, ať budou vytištěné na papír nebo uložené v elektronickém formátu v databázi. Profesionální služby Kalibrace a servis Pravidelným využíváním služeb akreditované kalibrační laboratoře firmy Beamex můžete získat mnoho výhod. Vaše kalibrační zařízení bude udržováno ve výborném stavu a v případě potřeby můžete také dokladovat přesnost měření kalibrátoru. Zaškolení a instalace Firma Beamex zajišťuje výpomoc při instalaci a zaškolení kdekoli ve světě, takže váš nový kalibrační systém je možné okamžitě instalovat a používat. Dozvíte se také o všech možnostech kalibrační techniky Beamex, jak se obsluhuje a jak ji může vaše firma maximálně využít. Příslušenství Ruční zdroje tlaku řady PG Tyto lehké robustní ruční pumpy řady PG jsou ideální pomůckou pro generování přetlaku/vakua při kalibraci v provozních podmínkách. Vnější tlakové moduly Vnější tlakové moduly rozšiřují možnosti konfigurace kalibračního systému a umožňují pokrytí širšího tlakového rozsahu jedním kalibrátorem. 18

19 Přenosné kalibrátory Kalibrační pracoviště Profesionální služby Kalibrační software 19
