1 Ceník oken a vchodových dveří Verze 04/2018

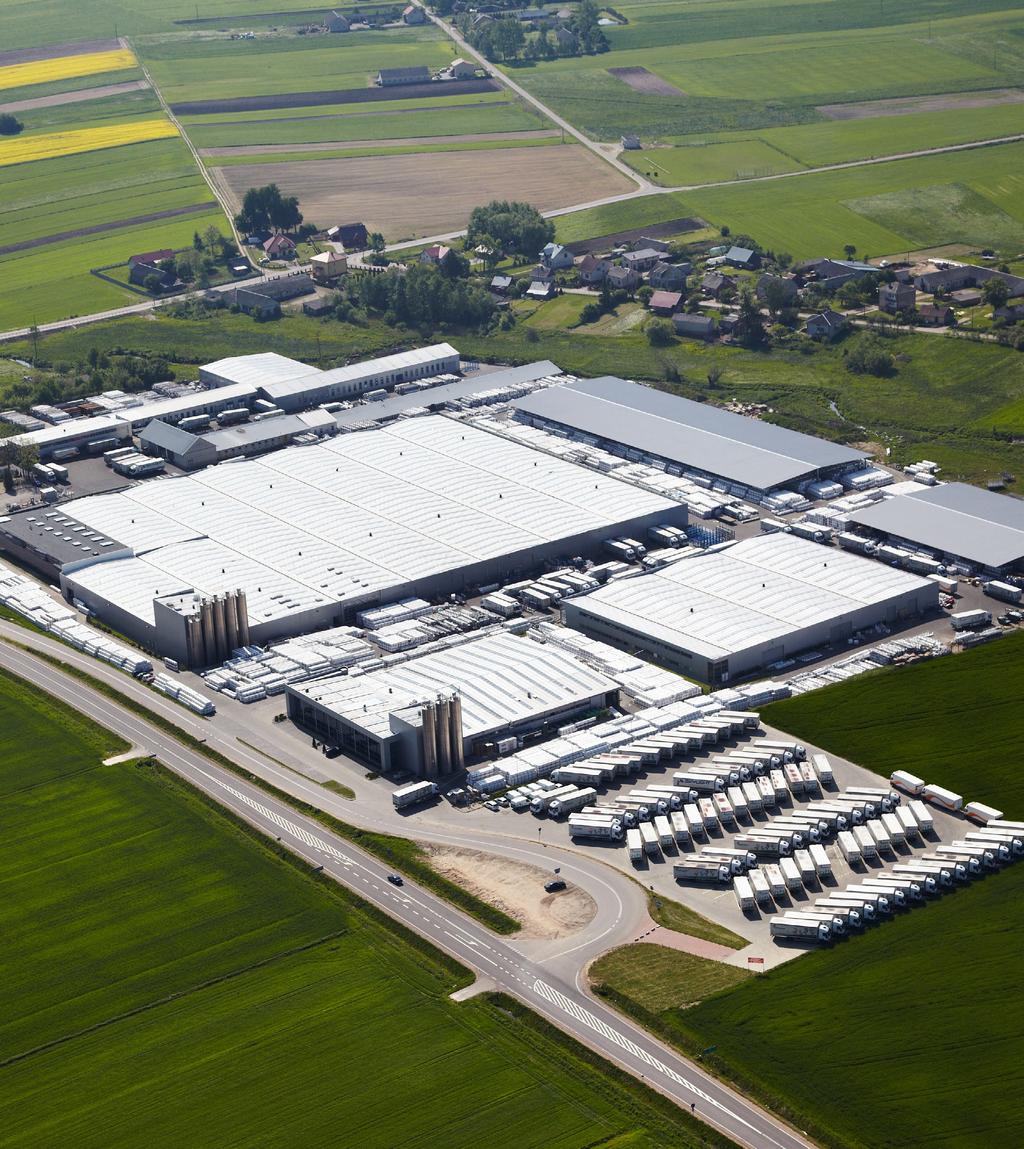

2 2 Ceník oken, střešních oken a vchodových dveří Dobroplast Fabryka Okien Sp. z o.o. (Závod na výrobu oken Dobroplast) je lídrem ve výrobě oken a vchodových dveří v Polsku a vlajkovou značkou Arbonia Group. V Evropě patří mezi hlavní hráče v odvětví. Dobroplast nabízí atraktivní sortiment oken a vchodových dveří z PVC a hliníku a také střešních oken a rolet. Hlavní sídlo společnosti se nachází v polském Zambrově, kde byla firma založena v roce

3 Dobroplast Všeobecné podmínky Standardní okno: Vybavení okna P-Line bezolovnaté profily AVANTGARDE,OVLO, OVLO CLASSIC, ENCORE, PRIME kování Winkhaus ActivePilot dva body proti vypáčení stupňovaný výklop, nebo mikroventilace na výběr blokáda otevření kliky ve sklopené pozici okna zvedák křídla (skluzný) závěs s brzdou prosklení 4/16A/4 TPS Ug=1,1 W/m 2 K (EN 673) těsnění - EPDM, černá výztuž z ocele, pozinkované otevřené Okno ve vyšším standardu verze HS: bezolovnaté profily kování Winkhaus ActivePilot dva body proti vypáčení stupňovaný výklop,nebo mikroventilace na výběr blokáda otevření kliky ve sklopené pozici okna zvedák křídla (skluzný) závěs s brzdou sklo 4/18A/4/18A/4 TPS Ug=0,5 W/m 2 K (EN 673)-(měli byste připočítat příplatek za sklo podle ceníka strana 50) těsnění - EPDM, šedá výztuž z ocele, pozinkované otevřené výbava okna standard sklo s teplým rámečkem prvek DFE (blokáda pozice kliky ve sklopené pozici s odjištěním prstem) výplň spodní drážky kování v rámu těsnění - EPDM, šedá nebo černá Zásady výpočtu ceny Za účelem výpočtu ceny je potřebné zvolit správnou tabulku s příslušnou skici okna. Podle příslušného průseku rozměru stanovujícího výšku okna s řádkem stanovujícím šířku okna odečteme cenu bílého okna bez DPH před slevou. Chceme-li stanovit cenu okna s doplňkovým příslušenstvím, k získané hodnotě je potřebné přičíst příplatky (např. za barvu, dodatečné vybavení a pod.) Od celkové ceny se odečte aktuální obchodní sleva. Při okenních křídlech nemá nevyužití funkce O nebo S vliv na cenu. V případě nacenění konstrukcí,které nejsou v ceníku,doporučujeme kontaktovat technické oddělení. Chceme-li určit cenu trojúhelníkového nebo lichoběžníkového okna, použijeme cenu obdélníkového okna, do kterého je vepsán úhel a násobíme koeficientem 1.5 Chceme-li určit cenu obloukového nebo okrouhlého okna, použijeme cenu obdélníkového okna do kterého je vepsaný oblouk nebo kruh a přepočteme v závislosti od tabulky příplatků za oblouková okna. Příplatky za barvy, speciální sklo a pod. jsou přičteny k základní ceně okna a následně přepočteny podle výše uvedených koeficientů. Vyhrazujeme si právo konečného stanovení ceny a možností výroby. 3

4 Výše uvedené limity se nevztahují na: Výše uvedené rozměrové limity se týkají pouze průhledných skelních paketů, v místech kde nevystupuje zvýšené zatížení větrem Limity nezohledňují vliv povrchů odrážejících teplo na nárust teploty uvnitř paketů a také vlivu změny atmosférického tlaku nastálého z důvodu instalace v horských oblastech. Přípustné rozměry skelních paketů nezohledňují detailní požadavky klientů, týkající se bezpečnosti, zatížení větrem atd. Při použití skelního paketu z růzmou tloušťkou skel, se určuje jeho maximální plocha dle nejtenčího skla. Technické ukazatele Není-li v objednávce uvedeno jinak, v typizovaných balkónových oknech jsou příčky standardné lícovány tak, aby se výška horního balkonového skla rovnala výšce skla v oknu (výška okna je 1435 mm). V případě oken v domech s mnoha byty musí být podrobně popsány - např. podle osy nebo podle skel. Při objednávce interiérových dveří stanovujeme pohled z vnitřní strany závěsů a popisujeme jakým způsobem se mají otevírat: ven nebo dovnitř. Hodnoty v tabulkách se týkají oken se sklem 4/16A/4TPS. Je-li povrch skla větší než 3 m 2 a jeho velikost nesplňuje určité omezení pro sklo o tloušťce 4 mm, je nutné použít vyztuženou verzi podle ceníku doplatků. Pro interiérové okna v barvě a oboustranné jsou určeny kliky v hnědé barvě. V systémech AVANTGARDE, OVLO, OVLO CLASSIC, ENCORE a PRIME jsou jednostranné barvy na bílé barvě a oboustranné na hnědé barvě, barvené v hmotě (standardní barvy - skupina I - s výjimkou kromě barev světle šedá a anthracit). Minimální šířka křídla pasivní ve vchodových dveřích s pohyblivým sloupkem dosahuje 400 mm s možností vložení příčky (při minimální výšce křídla 1800 mm). * Rozměrem křídla se rozumí vnější rozměr s polodrážkou. Dvoufunčkní prvek DFE (blokáda nesprávné pozice kliky a prstová pojistka) je možný od výšky okna 830 mm. Poznámka - DFE nelze použít s brzdou v klice. Třecí brzda může být použit v křídlech od 415 mm. Brzda v klice, min. šířka křídla 540 mm o šířce od 690 do 1240 mm *Rozměrem křídla máme na mysli vnější rozměr s polodrážkou. Vchodové dveře s osvětlením v jednom rámu mohou být pouze ve verzi otevírané dovnitř. V balkonovém křídle s pohyblivým sloupkem minimální šířka křídla dosahuje 322 mm s možností vložení příčky (s minimální výškou křídla 800 mm). * Velikost křídla je vnější rozměr se slevou. Křídlo OS v okně s pohyblivým sloupkem nabízíme pouze od šířky 411 mm. * Rozměrem křídla rozumíme vnější rozměr s polodrážkou. Pohyblivý sloupek minimální šířka křídla O mm. * Rozměrem křídla rozumíme vnější rozměr s polodrážkou. Za účelem eliminace možných technických chyb a nedorozumění prosíme o čitelné a kompletní vyplnění objednávky. Neděláme kovaní jako u RC1,RC2 v případě použití hliníkového prahu. Není možnost vykonání brzdy v klice v případě: - hliníkovy prah - blokáda DFE - kovaní jako pro RC2 4

5 Standartně se klika nachází ve střední výšce křídla. V případé změny výšky kliky používáme níže uvedené intervaly Výška kliky od spodní části křídla Výška křídla Příplatek za výrobu obloukových/okrouhlých oken, rozdělení podle poloměru R v mm. AVANTGARDE OVLO ENCORE PRIME Příplatek Okno (FIX v rámu) x3 ab 475 ab 470 ab 675 ab 1070 x2 Okno (rám s křídlem) x3 ab 545 ab 540 ab 720 ab 1120 x2 Minimální rozměry oken Avantgarde a Ovlo (šířka / výška): Klika ve středu výšky křídla. OS - 491x351 klika na pevné výšce OS - 491x351 OS - 391x451 OS -391x451 O - 451x351 O -451x351 O - 401x451 O -401x451 S - 350X450 S - 450X350 Pohyblivé sloupky, symetrické dělení Pohyblivé sloupky symetrické rozdělení O+O - 731x451 O+O O+OS - 911x451 O+OS - 850x500 Netýká se křídel s kováním jako u RC1 a RC2 Minimální rozměry oken Encore a Prime (šířka /výška) Středová a pevná klika OS - 500x500 S - 500x500 Pohyblivé sloupky, symetrické dělení O+O - 781x500 O+OS - 961x500 Minimální rozměry oken Avantgarde, Ovlo, Encore a Prime (šířka /výška) Fix v rámu 210x x210 Legenda pro výkresy O = okno otvíravé S = okno sklopné OS = křídlo otvíravě/sklopné O+OS = okno dvoukřídlové O+O+OS = okno tříkřídlové F = okno pevné fix v rámu FF = okno pevné fix v křídle 5

6 Technické nákresy a rozměry oken P-Line P-Line Elegance A A Ceník oken a vchodových dveří 1:1 A A 1: Einflügliges Fenster DK Vertikalschnitt Rahmen 72 Flügel Z 59 Einflügliges Fenster DK Vertikalschnitt Rahmen 72 Flügel 59 round Maßstab: 1:1 Zeichnungs Nr: Maßstab: 1:1 Zeichnungs Nr: Balkónové dveře - přechodný profil P-Line A A 1:1 A A 1: Einflüglige Balkontür D, ausw. Vertikalschnitt Maßstab: 6 1:1 Zeichnungs Nr: Flügel T 106 Schwelle REH Einflüglige Balkontür DK, einw. Vertikalschnitt Maßstab: 1:1 Zeichnungs Nr: Flügel Z 86 Schwelle REH

7 Technické průřezy a rozměry oken AVANTGARDE 7000 AVANTGARDE 9000 OVLO CLASSIC OVLO 7

8 Technické průřezy a rozměry oken / vstupních dveří PRIME ENCORE AVANTGARDE AVANTGARDE

9 Technické průřezy a rozměry oken Renovo 35 mm AVANTGARDE Renovo 9

10 Tabulka 1 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 10

11 Tabulka 2 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 11

12 Tabulka 3 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 12

13 Tabulka 4 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 13

14 Tabulka 5 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 14

15 Tabulka 6 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 15

16 Tabulka 7 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 16

17 Tabulka 8 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 17

18 Tabulka 9 Okno pevné - FIX v rámu sklo o tloušťce 6 mm). 18

19 Tabulka 10 Okno sklopné sklo o tloušťce 6 mm). 19

20 Tabulka 11 Okno otvíravé-sklopné sklo o tloušťce 6 mm). 20

21 Tabulka 12 Okno otvíravé-sklopné + FIX v rámu m2. V připadě, že povrch okna přesahne 3 m2 nebo překročí pevné omezení, je nutne použit vyztužené pakety podle ceniku připlatků (např. sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 21

22 Tabulka 13 Okno otvíravé-sklopné + FIX v křídle sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 22

23 Tabulka 14 Okno otvíravé-sklopné + otvíravé sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 23

24 Tabulka 15 Okno otvíravé+ otvíravé-sklopné (pohyblivý sloupek) sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 24

25 Tabulka 16 Okno otvíravé-sklopné + sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 25

26 Tabulka 17 Okno FIX v rámu + křídlo otvíravé-sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 26

27 Tabulka 18 Okno FIX v rámu + otvíravé-sklopné + FIX v rámu sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 27

28 Tabulka 19 Okno otvíravé + FIX v rámu+ otvíravé-sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 28

29 Tabulka 20 Okno otvíravé + otvíravé + otvíravé-sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 29

30 Tabulka 21 Okno otvíravé + otvíravé-sklopné + sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 30

31 Tabulka 22 Okno otvíravé + otvíravé-sklopné + FIX v rámu sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 31

32 Tabulka 23 Okno FIX v rámu + FIX v rámu + křídlo otvíravé-sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 32

33 Tabulka 24 Okno čtyřkřídlové sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 33

34 Tabulka 25 Okno FIX v rámu + křídlo otvíravé-sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 34

35 Tabulka 26 Okno FIX v rámu + křídlo otvíravé - sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 35

36 Tabulka 27 Okno otvíravé - sklopné + FIX v rámu sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 36

37 Tabulka 28 Okno FIX v rámu + křídlo otvíravé - sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 37

38 Tabulka 29 Okno FIX v rámu + křídlo otvíravé - sklopné sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 38

39 Tabulka 30 Okno FIX v rámu + křídlo otvíravé - sklopné + otvíravé sklo o tloušťce 6 mm). Při konstrukci okna bychom neměli překročit poměr šířky k výšce okna 2:1 (křídla s funkcí O nebo OS). 39

40 Tabulka 31 Okno FIX v rámu + křídlo sklopné sklo o tloušťce 6 mm). Přesahuje-li jeden z boků okna 2 bm je pro zajištěni statiky okna doporučeno použit výztuž podle ceniku připlatků. 40

41 Tabulka 32 Okno balkonové otvíravé sklo o tloušťce 6 mm). Přesahuje-li jeden z boků okna 2 bm je pro zajištěni statiky okna doporučeno použit výztuž podle ceniku připlatků. Příplatky za dodatečné vybavení Změna funkce O na OS 19,76 rozvora s oboustrannou klikou a zámkem(klika - bílá nebo hnědá ) 89,27 Hliníkový práh příplatek 49,27 / bm Panty Jocker junior příplatek 12,44 Při výběru oboustranné kliky se zámkem používáme: Křídlo O rozvora MACO GTS (klika s dlouhým štítkem) Křídlo OS rozvora WINKHAUS (klika se samostatnými rozetami na zámek) Oboustrannou kliku není možnost vyrobit v systémech: - Avantgarde Ovlo Panty Jocker Junior mohou být použity pouze pro křídla s funkcí O Upozornujeme, že se jedná o různé rozvory, které mají odlišné činnosti. 41

42 Tabulka 33 Okno balkonové otvíravé + FIX v rámu sklo o tloušťce 6 mm). Přesahuje-li jeden z boků okna 2 bm je pro zajištěni statiky okna doporučeno použit výztuž podle ceniku připlatků. Příplatky za dodatečné vybavení Změna funkce O na OS 19,76 rozvora s oboustrannou klikou a zámkem(klika - bílá nebo hnědá ) 89,27 Hliníkový práh příplatek 49,27 / bm Panty Jocker junior příplatek 29,27 Oboustrannou kliku není možnost vyrobit v systémech: - Avantgarde Ovlo Panty Jocker Junior mohou být použity pouze pro křídla s funkcí O Při výběru oboustranné kliky se zámkem používáme: Křídlo O rozvora MACO GTS (klika s jedným štítkem) Křídlo OS rozvora WINKHAUS (klika se samostatnými rozetami na zámek) Upozornujeme, že se jedná o různé rozvory, které mají odlišné činnosti. 42

43 Tabulka 34 Okno balkonové otvíravé + otvíravé (pohyblivý sloupek) sklo o tloušťce 6 mm). Přesahuje-li jeden z boků okna 2 bm je pro zajištěni statiky okna doporučeno použit výztuž podle ceniku připlatků. Příplatky za dodatečné vybavení Změna funkce O na OS 19,76 rozvora s oboustrannou klikou a zámkem(klika - bílá nebo hnědá ) 123,90 Hliníkový práh příplatek 49,27 / bm Panty Jocker junior příplatek 12,44 Klika v pasivním křídle (pouze pří použití v aktivním křídle-standardní rozvory s klikou z vnitřní strany) Příplatek 29,27 Oboustrannou kliku není možnost vyrobit v systémech: - Avantgarde Ovlo Panty Jocker Junior mohou být použity pouze pro křídla s funkcí O. Min. Počet pantů Jocker Jr. (3 kusy) pro okenní křídlo. V případě dvoukřídlých balkonových dveří měli byste tyto panty přidat na obě křídla. Při výběru oboustranné kliky se zámkem používáme: Křídlo O rozvora MACO GTS (klika s jedným štítkem) Křídlo OS rozvora WINKHAUS (klika se samostatnými rozetami na zámek) Upozornujeme, že se jedná o různé rozvory, které mají odlišné činnosti. 43

44 Tabulka 35 Okno posuvné + fix v rámu sklo o tloušťce 6 mm). Přesahuje-li jeden z boků okna 2 bm je pro zajištěni statiky okna doporučeno použit výztuž podle ceniku připlatků. Příplatky za dodatečné vybavení Rozvora pro oboustrannou kliku se zámkem WINKHAUS (klika za příplatek v oddělné tabulce) 89,27 Kovaní PSK Z 160 (automat) Klika v ceně kovaní -bílá,hnědá 371,47 PSK nelze vyrobit s oboustrannou klikou. - Avantgarde 9000, Ovlo - Křídlo s kovaním PSK Automat 44

45 Tabulka 36 Okno posuvné dvě křídla otvíravá + (pohyblivý sloupek) sklo o tloušťce 6 mm). V PSK s pohyblivým sloupkem,klika je umístěna v aktivním jak i v pasivním křídle. Příplatky za dodatečné vybavení Rozvora pro oboustrannou kliku se zámkem WINKHAUS (klika za příplatek v oddělné tabulce) 123,91 Kovaní PSK Z 160 (automat) Klika v ceně kovaní -bílá,hnědá 742,93 (příplatek za obě křídla) PSK nelze vyrobit s oboustrannou klikou. - Avantgarde 9000,Ovlo - Křídlo s kovaním PSK Automat 45

46 Tabulka 37 Dveře vstupní jedno křídlové s příčkou + zámek; klika m 2. V připadě, že povrch okna přesahne 3 m 2 nebo překročí pevné omezení., je nutne použit vyztužené pakety podle ceniku připlatků (např. sklo o tloušťce 6 mm). Přesahuje-li jeden z boků okna 2 bm je pro zajištěni statiky okna doporučeno použit výztuž podle ceniku připlatků. Příplatky Madlo 54,88 Dodatečný zámek 24,88 Vložka třídy C 51,96 Samozavírač 75,13 Samozavírač s funkcí STOP 119,03 Montážní deska pro samozavírač. 7,32 Elektrický zámek 50,74 Koule klika bílá/hnědá 26,83 Vložka z motýlkem 32,20 Vložka pro systém s jedním klíčem 51,22 Standardní vybavení Dveře otvíravé dovnitř (hliníkový prah, 1-3bodový zámek + vložka,klika / klika, okapnice + kartáčové těsnění,výztužené rohy křídel. Standardní vybavení Dveře otvíravé ven (hliníkový prah, 1-3bodový zámek + vložka,klika / klika,hliníková lišta s kartáčem,výztužené rohy křídel. Dveře vybavené 2 zámky-vystupuje blokáda. Nejprve zavíráme dolní zámek,pak horní. Při otevírání-pervní horní zámek,pak dolní zámek. 46

47 Tabulka 38 Dveře vchodové dvoukřídlové s příčkou jeden zámek, klika, nízký hliníkový práh sklo o tloušťce 6 mm). Přesahuje-li jeden z boků okna 2 bm je pro zajištěni statiky okna doporučeno použit výztuž podle ceniku připlatků. Příplatky Madlo 54,88 Dodatečný zámek 24,88 Vložka třídy C 51,96 Samozavírač 75,13 Samozavírač s funkcí STOP 119,03 Montážní deska pro samozavírač. 7,32 Elektrický zámek 50,74 Koule klika bílá/hnědá 26,83 Vložka z motýlkem 32,20 Vložka pro systém s jedním klíčem 51,22 Standardní vybavení Dveře otvíravé dovnitř (hliníkový prah, 1-3bodový zámek + vložka, klika / klika, okapnice + kartáčové těsnění, výztužené rohy křídel. Standardní vybavení Dveře otvíravé ven (hliníkový prah, 1-3bodový zámek + vložka, klika / klika, hliníková lišta s kartáčem, výztužené rohy křídel. Dveře vybavené 2 zámky-vystupuje blokáda. Nejprve zavíráme dolní zámek, pak horní. Při otevírání-pervní horní zámek, pak dolní zámek. 47

48 Ceník příplatků za doplňky Standardní barvy Skupina I Skupina II Vnější +22% +30% Vnitřní +31% +40% Oboustranný +38% +48% Ostatní barvy podléhají individuálnímu nacenění. Minimální počet objednaných oken ze skupiny barev II je 15 ks. Příplatek za barvu v systemy P-Line Skupina I Skupina II Typ svaru standardní svar Svar P-Perfect standardní svar Svar P-Perfect Jednostranná +12% +22% +20% +30% Oboustranná +24% +38% +34% +48% Cenník příplatků Jednotka míry Příplatek Výplň spodní drážky % 3 Příčka/sloupek Euro/bm 13,42 Šedé těsnění % 3 Podokenní parapetní profil Euro/bm 2,2 Kování proti vypáčení RC1 jak pro křídlo U, R, RU/v sadě klika s klíčkem 1 sada 16,10 Kování proti vypáčení RC2 jak pro RU/v sadě klika s klíčkem 1 sada 27,32 Kování proti vypáčení RC2 jak pro křídlo U, R /v sadě klika s klíčkem 1 sada 32,20 Změna funkce ze S na O do šířky 900 mm 1 sada 10,20 Změna funkce ze S na O nad šířku 900 mm 1 sada 12,44 Změna funkce ze S na OS do šířky 900 mm 1 sada 12,44 Změna funkce ze S na OS nad šířku 900 mm 1 sada 20,00 Provedení montážních otvorů (k dispozici průměry 6,5 a 10 mm) 1 sada 8,78 Název příplatku Jednotka míry Příplatek Brzda v klice 1 sada 32,20 Brzda rozevření 90 1 sada 8,79 Balkonové uzavírání s madlem (tradiční) 1 sada 7,32 Blokáda kliky se zvedákem křídla (DFE) 1 sada 2,44 Oboustranná klika se zámkem / pro jednokřídlové okno / jednoduché křídlo - nelícované 1 sada 89,27 Oboustranná klika se zámkem / pro dvoukřídlové okno s pos. pohybem /jednoduché křídlo - nelícované 1 sada 123,91 Otvírač okenních světlíků montován do zárubně (šířka okna do 1200 mm). 1 sada 92,93 Otvírač okenních světlíků montován do zárubně (šířka okna nad 1200 mm). 1 sada 185,86 Otvírač okenních světlíků montován do zdi (šířka okna do 1200 mm). 1 sada 235,37 Otvírač okenních světlíků montován do zdi (šířka okna nad 1200 mm). 1 sada 297,08 Montážní kotva Euro / 100 kusů 9,76 Madlo 1 sada 54,88 Dodatečný zámek pro vnější dveře 1 sada 24,88 Vložka třídy "C" 1 sada 51,96 Samozavírač 1 sada 75,13 Montážní deska pro samozavírač. 1 sada 7,32 Elektrický zámek 1 sada 50,74 Koule klika 1 sada 26,83 Transportní držák Euro / 2 kusy 1,47 Sada krytek na panty (O nebo OS) - staré zlato, stříbrné 1 sada 6,35 48

49 Cenník příplatků za doplňky KLIKY BARVA Cena PVC Bílá 0,74 Hnědá 0,98 KOVOVÉ Bílá 1,47 Hnědá 1,71 Zlatá lesklá 3,91 Stříbrná 3,91 Saténová 3,91 Staré zlato 3,91 PRO POSUVKY Bílá 24,88 Hnědá 27,32 Stříbrná 32,20 Zlatá 32,20 HOPPE TOKYO F1 Stříbrná 7,57 F3 Zlatá 7,57 F4 Staré zlato 7,57 F9 Titan 7, Hnědá 7, Bílá 6,35 PRO POSUVKY s klíčem Bílá 42,20 Hnědá 42,20 Stříbrná 47,08 Zlatá 47,08 DVEŘNÍ ŠIROKÝ ŠTÍT Bílá/Hnědá 12,44 Hnědá/Bílá 12,44 Bílá/Bílá 12,44 Hnědá/Hnědá 12,44 Bílá/Stříbrná 20,00 Stříbrná/Bílá 20,00 Stříbrná/Stříbrná 20,00 Zlatá/Bílá 20,00 Zlatá/Zlatá 20,00 HOPPE SECUSTIC F1 Stříbrná 8,79 F4 Staré zlato 8,79 F9 Titan 8, Hnědá 8, Bílá 7,57 S TLAČÍTKEM Bílá 7,57 Hnédá 8,79 Stříbrná 10,00 Zlatá 10,00 S KLÍČKEM Bílá 10,00 Hnědá 11,22 Zlatá 12,44 Stříbrná 12,44 Saténová 12,44 49

50 Ceník příplatků za sklo Dvojsklo 4 / 16A / 4TPS se standardním sklem U = 1,1 W/m 2 K (podle EN 673) - cena 40,73 netto / m 2 Název Prosklení Tlouštka skla Jednotka míry Příplatek za m² Dvoukomorové sklo U=0,6 4TPS/15A/4/15A/4TPS 42 mm m 2 31 Dvoukomorové sklo U=0,5 4TPS/18A/4/18A/4TPS 48 mm m 2 31 Bezpečnostní sklo 2/B/2 33.1/14A/4TPS 24 mm m 2 54 Bezpečnostní sklo matné/mléčné 2/B/ Mat/14A/4TPS 24 mm m Bezpečnostní sklo 2/B/2 44.1/10A/6TPS 24 mm m Bezpečnostní sklo proti vloupání P2A 44.2/12A/4TPS 24 mm m 2 98 Bezpečnostní sklo proti vloupání P4A 44.4/12A/4TPS 24 mm m Oboustranné bezpečnostní sklo 2/B/2 33.1/12A/33.1TPS 24 mm m Ornament kůže 4/16A/4TPS 24 mm m 2 45 Ornament činčila 4/16A/4TPS 24 mm m 2 44 Ornament poľská delta 4/16A/4TPS 24 mm m Ornament belgická delta 4/16A/4TPS 24 mm m Pískované sklo/matné/mléčné 4/16A/4TPS 24 mm m 2 64 Paket s prosklením 6mm 6/12A/6TPS 24 mm m 2 72 Protihlukové sklo 34 db 6/14A/4TPS 24 mm m 2 64 Protihlukové sklo 39 db 10/20A/4TPS 34 mm m 2 88 Protihlukové sklo 41 db 66.2/16A/6TPS 34 mm m Protihlukové sklo 44 db 8.8/16A/10TPS 34 mm m Antisol/grafit, hnědá, zelená 4/16A/4TPS 24 mm m 2 70 Reflex/grafit/hnědá, světlá 4/16A/4TPS 24 mm m 2 99 Reflex modrá/zelená 6H/14A/4TPS 24 mm m Benátské zrcadlo (vnitrní) 6/14A/4TPS 24 mm m Ornament Mastercarre 4/16A/4TPS 24 mm m Dvoukomorové sklo+pískované uprostřed U=0,6 4TPS/15A/4Piasek/15A/4TPS 42 mm m / na příplatky se vztahují slevy Použití sad skel v systémech: AVANTGARDE 7000/9000, OVLO CLASSIC, OVLO 24 mm, 42mm, ENCORE, PRIME 24 mm, 48 mm. Uvedené ceny platí pro obdélniková skla s povrchem od 0,4 do 4,5 m2 a hmotnosti do 150 kg. Na prvky, které překračují maximální rozměr je příplatek 50%. Název Konstrukce Jednotka míry Příplatek za m² Tvrzené sklo (bez TPS) 4 mm, 6 mm m² 24,88 Teplý rámeček - plastový - šedý RAL 8003 (světle hnědá), RAL 8016 (tmavě hnědá), RAL 9005 (černá) 16 mm m² 8,05 Profilový polykarbonát 25 mm m² 20,00 PVC panel bílý 25 mm m² 14,88 Panel jednostranná barva 24 mm m² 94,15 Panel oboustranná barva 24 mm m² 127,57 Mřížka 8,18,26, 45 - Pole 5,37 Mřížka zlatá 8 mm lesklá - Pole 5,37 Mřížka zlatá 18 mm matná - Pole 5,86 Mřížka imitace dřeva jednostranná i oboustranná 18, 26 mm - Pole 9,27 Mřížka neobdélníková bílá, zlatá - Pole 12,44 Mřížka neobdélníková imitace dřeva jednostranná i oboustranná - Pole 18,79 Mřížka oblouková bílá, zlatá 8 mm Pole 12,44 Mřížka oblouková / 18 mm, 26 mm individuální cenová - - Bílý PVC panel 42 mm m² 30,98 Panel jednostranná barva 42 mm m² 136,35 Panel oboustranná barva 42 mm m² 191,96 / na příplatky se vztahují slevy Rozměry jednotlivých mřížek nesmí překročit 0,7x0,7 m. Po překročení uvedené, plochy mřížky nepodléhají záruce. Jiné druhy prosklení jsou naceňovány individuálně. Teplý rámeček ve dvoukomorové verzi kalkulován 2x. 50

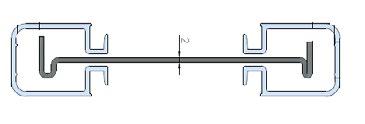

51 Ceník spojovacích profilů, rozšíření a hliníkových prahů Vzhled Název doplňku Jednotka míry AVANTGARDE 7000/9000 (70mm) OVLO / OVLO CLASSIC (80mm) ENCORE (80mm) PRIME (93 mm) Rozšírení 30 mm Euro/bm 9,76 14,64 14,64 14,64 Rozšíření 50 mm Euro/bm 11,22 17,57 17,57 - Rozšíření 50 mm s 2 mm uzavřenou výztuží Euro/bm 15,13 21,47 21,47 - Spojovací profil H Euro/bm 6, Spojovací profil T Euro/bm - 6,10 6,10 6,10 (sada obsahuje 2 kusy) Rohový spojovací profil 135 Euro/bm 20,00 20,00 20,00 - Rohový spojovací profil 90 Euro/bm 29,76 39,76 39,76 - Fixní spojovací profil sada Euro/bm 47,08 54,64 54,64 54,64 Trubkový spojovací profil Euro/bm 57,32 81,47 81,47 81,47 Hliníkový práh Euro/bm 49,27 49,27 49,27 49,27 Vnější kryt na hliníkový práh Euro/bm 12,20 13,42 Spojovací profil sada 2 ks Euro/bm 1,79 1,79 1,79 1,79 Opis Prodejní cena Větrák RYGIEL AIR 14,64 Větrák SM1000 (Ruční) Větrák ZEFIR (Tlakový) 17,08 Větrák VENTAIR II TRDn (Tlakový) 31,71 Větrák VENTEC VT101 (Tlakový) 43,91 AERECO EMM 73,18 AERECO EHA 85,37 AERECO EXR 92,69 AERECO EFR (Tlakový) 29,27 AERECO AMO (Tlakový) 29,27 AERECO 2MO (Tlakový) 24,40 AERECO AMI200 (Tlakový) 29,27 AERECO AMI203 (Tlakový) 36,59 AERECO EXR.HP 92,69 Aira HY 48,79 / na příplatky se vztahují slevy Je možnost nákupu ventilací o jiných parametrech. Individuální naceňování. 51

52 Doplňky pro systém P-line Rámy Dodatečný příplatek Nákres Křídla Dodatečný příplatek Nákres RÁM 82 mm +3% Zaoblené křídlo +5% RÁM 103 mm +10% Křídlo 86 mm +10% renovační rám +5% Křídlo 106 mm +10% Hliníkový práh Jednotka míry Cena za 1 m EUR Nákres Rozšiřovací profil Jednotka míry Cena za 1m EUR Nákres Hliníkový práh bm 41,47 Rozšírení 20 mm bm 8,54 Rozšírení 60 mm bm 19,52 Profily pro rolety Jednotka míry Cena za 1 m EUR Nákres vodící lišty pro rolety mb 5,61 Rozšírení 100 mm bm 25,61 Dvojitá vodící lišta mb 12,93 Sloupky a příčky Dodatečný příplatek Nákres vodící lišty v adaptačním systému mb 4,64 Příčka 124 mm +14% Pohyblivý sloupek 74 mm +10% 52

53 Cenník příplatků za doplňky P-Line Adaptační parapetní profil Jednotka míry Cena za 1m EUR Nákres Spojovací profil Jednotka míry Cena za 1 m EUR Nákres FB 20/10 mb 3,66 Spojovací profil bm 5,13 FB 30/10 mb 4,40 Spojovací profil H bm 2,20 FB 40/10 mb 5,37 Kryt na pohyblivý sloupek bm 2,69 FB 30/41 mb standard Dilatační spoj bm 43,91 FB 20 mb 2,44 Spojovací profil 135 bm 25,61 FB 35 mb 5,37 Spojovací profil 90 bm 35,37 Trubkový spojovací profil bm 61 53

54 Ceník parapetů Vnitřní parapety PVC Estetic MATERIÁL/BARVA 15 cm 20 cm 25 cm 30 cm PVC: bílá, mramor, zlatý dub, ořech Euro 2,32 / bm Euro 2,81 / bm Euro 3,54 / bm Euro 4,03 / bm Krytky Euro 0,49 / sada Parapety vnější kovové MATERIÁL/BARVA 15 cm 20 cm 25 cm 30 cm Pozinkovaný plech tloušťka 0,7 mm, barva hnědá RAL 8017 Euro 2,44 / bm Euro 2,81 / bm Euro 3,18/ bm Euro 3,66 / bm Krytky z PVC Euro 0,49 / sada 54

55 Materiály pro teplou montáž Název Množství v balení Cena za balení bez DPH Expanzní pásky BG2 15 6/30 mm 5,6 bm 2,93 Expanzní pásky BG2 15 6/40 mm 4,3 bm 2,93 Paropropustná páska, parotěsná GOLD 100 mm 30 bm 20,74 Podparapetní blok 1,2 m 1 ks 13,42 55
