Adéla Koubová. Proluka Štuparská/Templová. semestrální úkol/klauzura

Transkript

1 Adéla Koubová Proluka Štuparská/Templová semestrální úkol/klauzura letní semestr 2015/2016 E

2 zadání semestrální úkol letní semestr 2016 Proluka 1 část semestrální práce hlavní téma: PROLUKA kompozice lokalita: proluka na rohu ulice Templové a Štupartské, Pražská památková rezervace podklady: katastrální mapa, historické mapy, vlastní průzkum lokalit, 3D model města, ortofotomapa, vlastní rešerše Co děláme: V první části semestru na konkrétním místě volné parcely v zástavbě historického centra zkoumáme a navrhujeme architektonické kompozice na daná zadání: rytmus, vertikála, horizontála, dynamiky, stabilita, symetrie, asymetrie apod. Zadání budou vybrána a zadána vždy jako úkol na týden. V druhé části semestru navrhneme do proluky dům pro studentské bydlení. Doprovodné programy přednášky: výjezd, exkurze Berlín, spojená s přednáškou Heleny Doudové o Baugruppe Výstupy: Model okolí, navrhované verze v různých materiálech Prezentace rozpracovanosti a finální prezentace Výkresy: situace, půdorysy, řezy, pohledy, vizualizace Texty: Pruvodní text, Minimálně týdeník (pracovní deník) v libovolném formátu doporučujeme formát A4) bude odevzdán k obhajobě semestru Termíny: Prezentace vybrané lokality Modely okolí lokality, koncepty Týdenní zadání a dále již kontinuálně do konce semestru. Návrh domu pro studentské bydlení - do předpoklad, že protáhneme do klauzury R. Brychta, O. Busta, A4, 09/2015

3 O proluce situace 1:200 Souřadnice: N E Parcelní číslo: 594 Obec: Praha [554782] Katastrální území: Staré Město [727024] Číslo LV: 122 Výměra [m2]: 88 Typ parcely: Parcela katastru nemovitostí Mapový list: DKM Určení výměry: Ze souřadnic v S-JTSK Způsob využití: zeleň Druh pozemku: ostatní plocha Vlastnické právo: Podíl HLAVNÍ MĚSTO PRAHA, Mariánské náměstí 2/2, Staré Město, Praha 1 Způsob ochrany nemovitosti: pam. rezervace - budova, pozemek v památkové rezervaci Seznam BPEJ Parcela nemá evidované BPEJ. Omezení vlastnického práva Nejsou evidována žádná omezení. Jiné zápisy Nejsou evidovány žádné jiné zápisy m

4 Proluka Pohled na proluku od Týnského chrámu (Štuparská ulice) Pohled z proluky na Týnský chrám (Štuparská ulice)

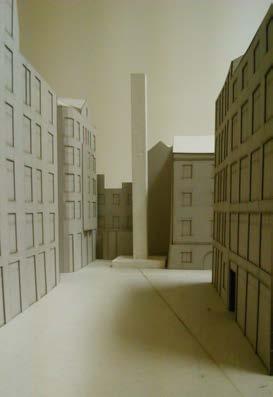

5 Kompozice horizontála vertikála

6

7 Modul 3x3

8 Studentské bydlení hledání tvaru

9 Studentské bydlení kapacita: 26 studentů pokoj kapacita: 2 Myšlenka Studentské bydlení v centru města Kolik se vlastně vejde do jedné buňky 3x3 m? Tvar a funkce celého domu. Hlavní myšlenkou bylo vytvořit skromný levný, ale příjemný prostor pro studentský život, maximálně využít prostoru buňky a potenciálu místa, nádherné centrum Prahy., krásné pohledy a výhledy. Podle toho také nakonec vznikl i tvar domu. Většina pokojů je koncipována směrem do ulice Štuparská na jejímž konci, přímo na ose této proluky leží majestátní Týnský chrám. I když studenti tráví většinu času učením, sezením za deskou stolu, či válením se v posteli, není od věci, aby k tomu měli příjemné prostředí a pěkný pohled, ktrerý toto místo umožňuje. Každá buňka obsahuje dvě vyvýšené postele, pracovní stůl, WC, sprchový kout a úložné prostory. Do pokojů se dostáváme venkovním schodištěm. V přízemí a v nejvyšším nadpodlaží se nachází společné prostory a skromná kuchyňka. Přes léto mohou být společné prostory v přízemí využity jako domácí kavárna

10 Studentské bydlení situace měřítko 1: m

11 Půdorysy měřítko 1:100 1 NP 2 NP 3 NP 4 NP A A B B 5 NP 6 NP 7 NP A B A B společenská místnost kolárna technická místnost prádelna pokoje 0 11,6

12 Řezy ŘEZ A_meřítko 1:100 ŘEZ C_meřítko 1: ,6 0 8,2 ŘEZ B_meřítko 1:100 ŘEZ D_meřítko 1:100 meřítko 1:100 ŘEZ A_meřítko 1: ,2 0 10,6

13 Pohledy VÝCHODNÍ POHLED_meřítko 1:100 JIŽNÍ POHLED_meřítko 1: ,6 0 8,2 SEVERNÍ POHLED_meřítko 1:100 ZÁPADNÍ POHLED_meřítko 1:100 SEVERNÍ POHLED_meřítko 1: ,6 0 8,2

14 Vnitřní prostory studentského pokoje pro dva

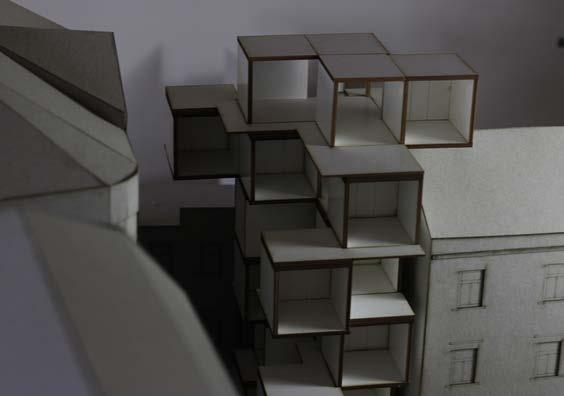

15 Model

16 zadání klauzura letní semestr 2016 Model klauzurní úkol 2016 hlavní téma: PROLUKA hlavní téma: model a obraz interiéru buňky 3x3 m a obraz lokalita: proluka v pražské památkové rezervaci podklady: návrh ze semestrálního úkolu interiéru zadání: Navrhněte interiér buňky studentského bydlení o vnitřním rozměru 3x3m. Interiér navrhněte v modulu 300 x 300mm (popř. 150 x 150 mm). buňky Návrh prezentujte v modelu v měřítku 1:10 a digitálním obrazem interiéru. Variabilita funkční skladebnosti interiéru vítána. Jednoduchost, skladebnost, chytrost. 3x3 m Oběma výstupy nás co nejlépe vtáhněte do příběhu domu Mgr. Akad. arch. Roman Brychta Z vnitřního prostoru buňky 3x3 m jsem pomocí modulu 30x30 cm vy- Ing. Arch. Ondřej Busta tvářela obytný prostor pro dva studenty. Ačkoliv je to prostor poměrně malý, rozhodla jsem se z něj do jisté míry vytvořit dvě soukromé části. Aplikovala jsem dva rozdílné modely, které se dají v pokojích různě střídat či kombinovat. Jedním modelem je postel v dolní části pokoje a pracovní prostory v horní části, druhý model je právě naopak. Myšlenkou byla široká škála využití prostoru a jeho možnost využít jej způsobem, který bude studentům nejvice vyhovovat, přizpůsobit si prostor svým potřebám.

17 Axonometrie přední pohled boční pohled zadní pohled boční pohled

18 Rozdělení pokoje přední pohled schodiště boční pohled spaní sezení pracovní plocha úložné prostory/ ostatní zadní pohled boční pohled

19

20

21 CV Adéla Koubová *18. března 1995 Turnov Vysoká škola uměleckoprůmyslová v Praze Architektura nyní Vyšší odborná škola Václava Hollara Kresba a ilustrace v médiích 2014 Střední umělecká škola Václava Hollara atelier architektura
