Energetický sloup se třemi prázdnými jednotkami, výška 491 mm Energetický sloup s osvětlovacím prvkem a třemi prázdnými jednotkami, výška 769 mm
|
|
- Michal Mareš
- před 8 lety
- Počet zobrazení:
Transkript

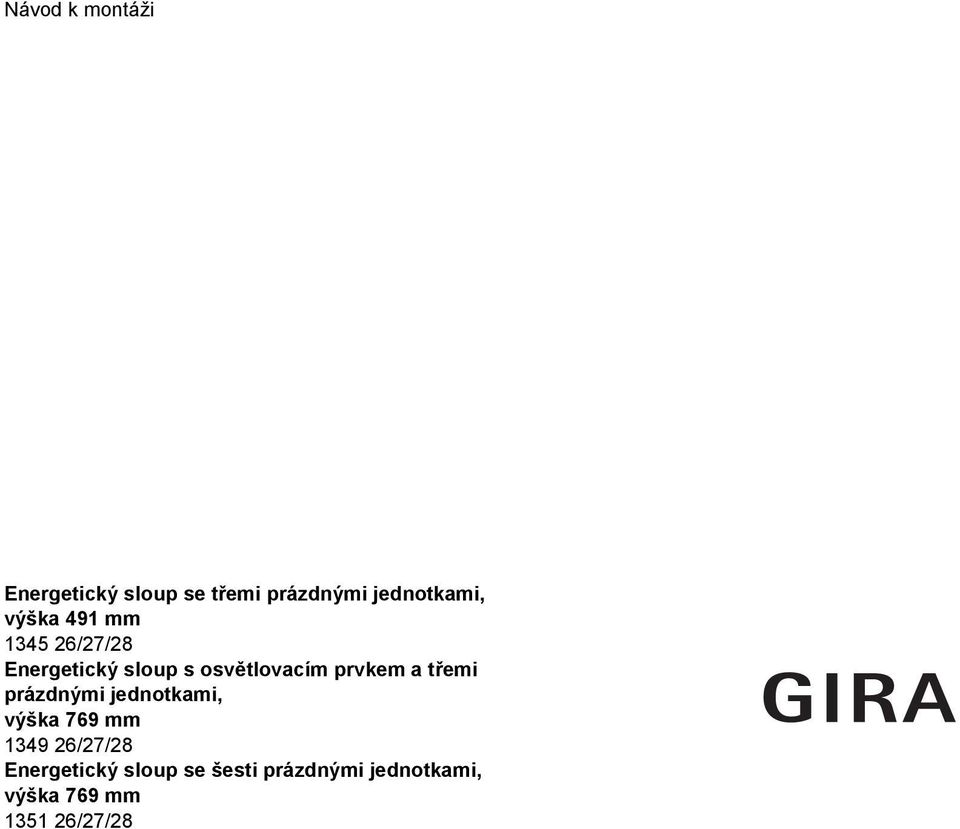

1 Návod k montáž Energetcký sloup se třem prázdným jednotkam, výška 491 mm /27/28 Energetcký sloup s osvětlovacím prvkem a třem prázdným jednotkam, výška 769 mm /27/28 Energetcký sloup se šest prázdným jednotkam, výška 769 mm /27/28
2 Obsah Pops přístroje... 2 Znázornění přístroje... 2 Umístění energetckého sloupu... 3 Osazení volných přístrojových jednotek... 4 Přpojení energetckého sloupu... 5 Vestavba/výměna osvětlovacího prvku... 5 Vložení lamely... 6 Techncké údaje... 6 Záruka... 7 Znázornění přístroje Základní konstrukce energetckých sloupů je znázorněna na příkladu energetckého sloupu sosvětlovacím prvkem: (1) Víko (2) Osvětlovací prvek s rozptylovým stíndlem (3) Volná přístrojová jednotka s rámečkem TX_44 (4) Sloup z hlníku (4) Patka sloupu z hlníku 1 Pops přístroje Energetcký sloup pro venkovní použtí z hlníku s práškovým povlakem. Volné prázdné jednotky mohou být lbovolně osazovány všem funkcem z programu spínačů TX_44 popř. Systému 55, např. automatckým spínač, telefonním zásuvkam nebo přípojkou pro reproduktor. Osvětlovací prvek slouží k plošnému a orentačnímu osvětlení např. oblast vstupu. Energetcký sloup Gra se dodává v různých provedeních v barvách čstě bílá, antract a hlník. Příklad použtí jako: Energetcký sloup se třem prázdným jednotkam, výška 491 mm Objednací č /27/28 Energetcký sloup s osvětlovacím prvkem a třem prázdným jednotkam, výška 769 mm Objednací č /27/28 Energetcký sloup se šest prázdným jednotkam, výška 769 mm Objednací č /27/ Upozornění k ošetřování Energetcké sloupy čstěte jen roztokem mýdla nebo neabrazvním čstcím prostředkem bez rozpouštědel. 2
3 Umístění energetckého sloupu Pozor Vestavbu a montáž elektrckých přístrojů smí provádět jen autorzovaný elektromechank. Otvor pro kondenzovanou vodu Před montáží energetckého sloupu otevřete vypouštění kondenzované vody na spodní straně patky sloupu. K tomu vylomte otvor (vz špka) aotřep odstraňte plníkem. Poloha zemního pouzdra Př betonování zemního pouzdra pamatujte na polohu energetckého sloupu. Může být na zemním pouzdru vyrovnán o max. 20. Energetcký sloup je upevněn jen jedním šroubem. Podle vlastností podkladu jsou dvě možnost, jak energetcký sloup ukotvt k zem. Pomocí zemního pouzdra Na rozvolněných nebo nepevných půdách, např. na květnových záhonech nebo na travnatých plochách, se energetcký sloup upevňuje pomocí zemního pouzdra. 1. Na předpokládaném místě montáže vykopejte jámu do hloubky cca 50 cm. 2. Přívody protáhněte zemním pouzdrem a zemní pouzdro zabetonujte ve svslé poloze do rovny s terénem. 3. Protáhněte přívody patkou sloupu. 4. Patku sloupu přmontujte pomocí přloženého šroubu se šesthrannou hlavou k zemnímu pouzdru. 5. Přívodní vodče zaveďte do přložené odbočné krabce a přpojte je k jednotkám přístroje pomocí dostatečných opláštěných vodčů. 6. Přpojte osvětlovací prvek (pokud je k dspozc) (vz strana 5). 7. Přpojte uzemňovací vodč energetckého sloupu k uzemňovací svorce patky sloupu. 8. Energetcký sloup postavte na patku sloupu a upevněte třem šrouby s vntřním šesthranem (M6 x 14). 9. U energetckých sloupů s osvětlovacím prvkem vložte osvětlovací prvek a sloup uzavřete víkem. Sloup bez osvětlovacího prvku U sloupů bez osvětlovacího prvku se před nasazením víka sloupu musí namontovat všechny přístroje a krycí rámeček TX_44. Aby byla zajštěna ochrana sloupu prot stříkající vodě, musí být horní hrana krycího rámečku TX_44 v rovně s horní hranou sloupu. 3
4 Osazení volných přístrojových jednotek Přímé přšroubování Na zpevněných podkladech, např na betonových nebo asfaltovaných plochách může být energetcký sloup postaven přímo na podklad.. Doporučení pro vestavbu Energetcký sloup s předem přpravte v dílně: Nanstalujte přístroje a uložte příslušné opláštěné vodče do odbočných krabc. Na místě je potom třeba přpojt jen odbočné krabce. Prázdné jednotky energetckých sloupů mohou být osazeny komponentam z programu spínačů TX_44 nebo Systému 55. Integrace vložek System Na předpokládaném místě montáže vyvrtejte otvor a osaďte přloženou hmoždnkou. 2. Přívody protáhněte patkou sloupu a patku sloupu přmontujte pomocí přloženého šroubu se šesthrannou hlavou k podkladu. 3. Přívodní vodče zaveďte do přložené odbočné krabce a přpojte je k jednotkám přístroje pomocí dostatečných opláštěných vodčů. 4. Přpojte osvětlovací prvek (pokud je k dspozc) (vz strana 5). 5. Přpojte uzemňovací vodč energetckého sloupu k uzemňovací svorce patky sloupu. 6. Energetcký sloup postavte na patku sloupu a upevněte třem šrouby s vntřním šesthranem (M6 x 14). 7. U energetckých sloupů s osvětlovacím prvkem vložte osvětlovací prvek a sloup uzavřete víkem. Sloup bez osvětlovacího prvku U sloupů bez osvětlovacího prvku se před nasazením víka sloupu musí namontovat všechny přístroje a krycí rámeček TX_44. Aby byla zajštěna ochrana sloupu prot stříkající vodě, musí být horní hrana krycího rámečku TX_44 v rovně s horní hranou sloupu. Vložky z řady System 55 musí být nstalovány prostřednctvím vložené desky TX_44 se zaklapávacím víkem. Přehled o tom, kterou vložku lze kombnovat s danou vloženou deskou, získáte v aktuálním katalogu Gra. Vložky pod omítku se nstalují takto: 1. Přpojte vložku přístroje. 2. Přpojovací vedení uložte do odbočné krabce. 3. Vložte vložky s přloženým těsncím zátkam. Na sloupu jsou značky, k nmž lze zarovnat nosné kroužky přístrojů. Tím je zajštěno, že rámečky budou pozděj nasazeny tak, aby byla zajštěna způsoblost ochrany prot stříkající vodě. 4. Nasaďte spodní část rámečku TX_44 a upevněte pomocí přložených šroubů s křížovou drážkou (B3,5 x 16). 5. Nasaďte centrální vložky a podle potřeby vložky přšroubujte. 6. Podle potřeby nasaďte vložené desky se zaklapávacím víkem. 7. Zaklapněte krycí desku rámečku a vtlačte šrouby Torx. 4
5 Přpojení energetckého sloupu Zemnění Energetcké sloupy s osvětlovacím prvkem nebo energetcké sloupy, v nchž budou používány přístroje s napětím 230 V, musí být uzemněny. Energetcké sloupy dsponují těmto uzemňovacím svorkam: Osvětlovací prvek je uzemněn prostřednctvím svorek v odbočné krabc. Kromě toho je osvětlovací prvek propojen s proflem sloupu. Uzemňovací vodč dosahuje až dolů k patce sloupu. Tento vodč propojte s patkou sloupu. Pokud jsou v prázdných jednotkách použty přístroje pro napětí 230 V, musí mít energetcký sloup přídavné uzemnění. K tomu účelu je v oblast přístrojové jednotky další uzemňovací svorka. Propojte j s přívodním vodčem ochranného vodče přístroje pro 230 V. Přpojení přístrojů Díky varabltě energetckých sloupů mohou být do nch ntegrovány všechny přístroje pod omítku z programu spínačů TX_44 nebo Systému 55. Nahlédněte proto do příslušných návodů k obsluze přloženým k přístrojům, abyste zjstl jak jednotlvé přístroje přpojt. Vestavba/výměna osvětlovacího prvku Jako osvětlovací prvek pro energetcký sloup se používá kompaktní zářvka se závtem E27. Blžší údaje k povoleným osvětlovacím prvkům najdete v kaptole "Techncké údaje" na strana 6. Za účelem montáže popř. výměny osvětlovacího prvku, postupujte takto: 1. Uvolněte oba šrouby víka a sejměte víko sloupu. 2. Rozptylové stíndlo vytáhněte z vedení směrem nahoru. 3. Vložte osvětlovací prvek. 4. Rozptylové stíndlo zasuňte opět shora (řďte se nápsem "TOP FRONT"). 5. Nasaďte víko sloupu a upevněte je oběma šrouby víka. Průměr osvětlovacího prvku Energetcké sloupy mohou být osazeny kompaktním zářvkam s průměrem patce max. 52 mm. Př vloženém lamelovém prvku se průměr patce snžuje na max. 48 mm! Přpojení osvětlovacího prvku Osvětlovací prvek energetckého sloupu je předem propojen až k přpojovací svorce. Př přpojení osvětlovacího prvku postupujte takto: 1. Ze spodního otvoru energetckého sloupu vyjměte přpojovací krabc a otevřete j. 2. Přpojte osvětlovací prvek pomocí svorek /N/. L N Volné svorky mohou být použty k zapojení prázdných jednotek. 3. Uzavřete přpojovací krabc a zasuňte j zpět do energetckého sloupu. 5
6 Vložení lamely Díky voltelně dodávané lamele může být osvětlovací prvek energetckého sloupu použt k cílenému osvětlení objektu nebo cesty. Aby bylo možno vložt lamelový prvek a přložené čré stíndlo, postupujte takto: 1. Uvolněte oba šrouby víka a sejměte víko sloupu. 2. Rozptylové stíndlo vytáhněte z vedení směrem nahoru. 3. Čré stíndlo zasuňte shora (řďte se nápsem "TOP FRONT"). 4. Vložení lamelového prvku: Lamely směřují nahoru, např. pro osvětlení objektu. Techncké údaje Rozměry (Š x V x H) Patka sloupu: 229 x 10 x 155 mm Sloup: 142 x 491 x 75 mm popř. 142 x 769 x 75 mm Druh ochrany: IP 44 př zavřeném víku přístroje Přípojky: Šroubové svorky 1 x 4 mm 2 nebo 2 x 2,5 mm 2 Osvětlovací prvek: Kompaktní zářvka se závtem E27 (TC-DSE, TC-TSE) Výkon: max. 21 W Průměr patce: max. 52 mm popř. max. 48 mm (př použtí lamely) Např. RADIUM Ralux RX-Q, RX-QS, RX-E OSRAM Dulux EL, PHILIPS PLE-L Pamatujte na vysoké špčkové proudy př zapínání Př použtí hlídačů nebo automatckých spínačů pamatujte na vysoké špčkové proudy př zapnutí kompaktních zářvek. Lamely směřují dolů, např. pro osvětlení cesty. Rozsah osvětlení Energetcký sloup s osvětlovacím prvkem, výška 769 mm, satnované rozptylové stíndlo, osvětlovací prvek 20 W 5. Nasaďte víko sloupu a upevněte je oběma šrouby víka. Čré stíndlo/rozptylové stíndlo Lamelový prvek může být použt jak s črým stíndlem, tak také se satnovaným rozptylovým stíndlem. 6
7 Záruka Poskytujeme záruku v rámc zákonných ustanovení. Odešlete přístroj nevyplaceně s popsem závady do našeho centrálního zákaznckého servsu. Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Elektronstalační systémy Postfach 1220 D Radevormwald Tel +49 (0) 2195 / Fax +49 (0) /
