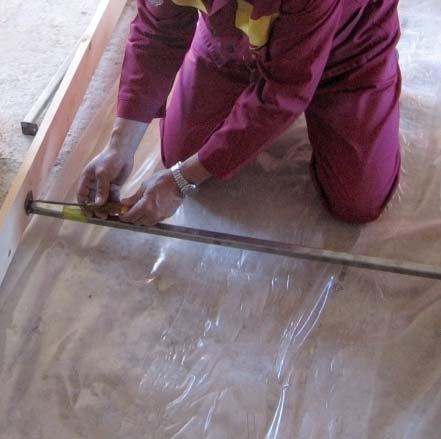

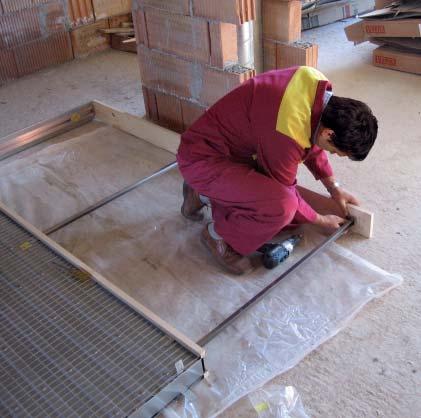

1 MONTÁŽNÍ NÁVOD PRO SESTAVENÍ STAVEBNÍHO POUZDRA DO ZDI SESTAVENÍ STAVEBNÍHO POUZDRA JAP Zkontrolujte dodaný rozměr a typ Přečtěte si návod a zkontrolujte úplnost dodávky Demontáž přepravního krytu Montáž horní lišty s kolejnicí Nasazení stojny Příprava spodního kotvení Montáž vzpěry č. 1 Montáž vzpěry č. 2 Sestavené pouzdro připravené k osazení do stavebního otvoru

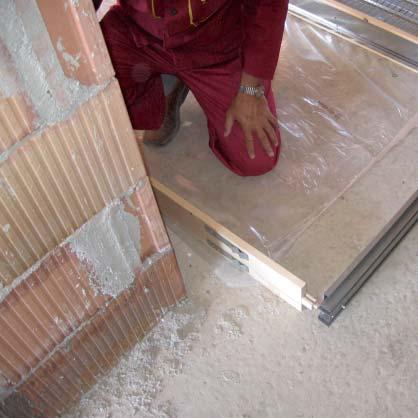

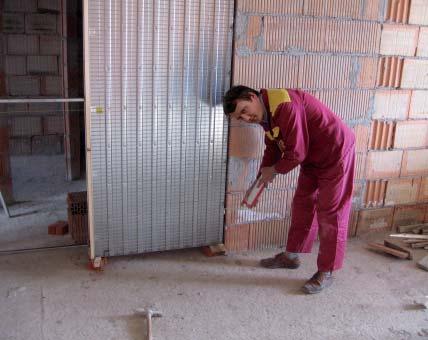

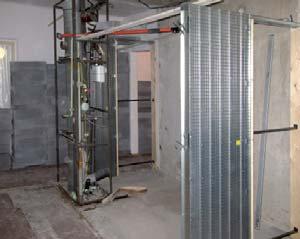

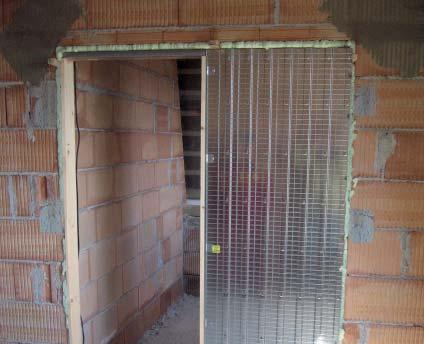

2 ZABUDOVÁNÍ STAVEBNÍHO POUZDRA JAP (varianta A) Sestavené pouzdro Vložení a usazení stavebního pouzdra do stavebního otvoru dle vágrysu Vyvážení pouzdra horizontálně Vyvážení pouzdra vertikálně Zapěnění ukotveného pouzdra nízkoexpanzivní montážní pěnou Zapěněné pouzdro ve stavebním otvoru ZABUDOVÁNÍ STAVEBNÍHO POUZDRA JAP (varianta B) Příprava plochy Postavené a vyvážené pouzdro Kotvení pouzdra do podlahy Založení příčky Stavba příčky Zazděné pouzdro v příčce (Pozor - nad pouzdrem musí být překlad) J.A.P. spol. s r.o., Přerov III Lověšice 67, Přerov Tel.: , fax: jap@schody-jap.cz,

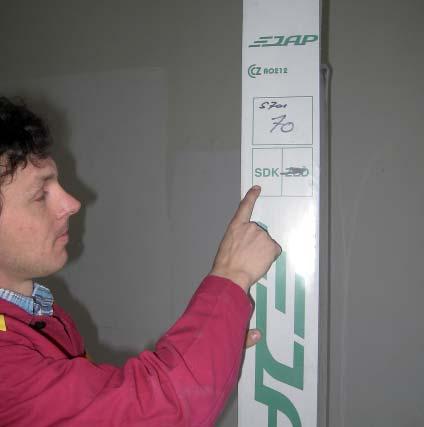

3 MONTÁŽNÍ NÁVOD PRO SESTAVENÍ STAVEBNÍHO POUZDRA DO SÁDROKARTONU SESTAVENÍ STAVEBNÍHO POUZDRA JAP Zkontrolujte dodaný rozměr a typ Přečtěte si návod a zkontrolujte úplnost dodávky Demontáž přepravního krytu Vybalení spojovacího materiálu Nasazení horní lišty s kolejnicí Montáž horní lišty s kolejnicí Nasazení a upevnění stojny Montáž vzpěr Sestavené pouzdro

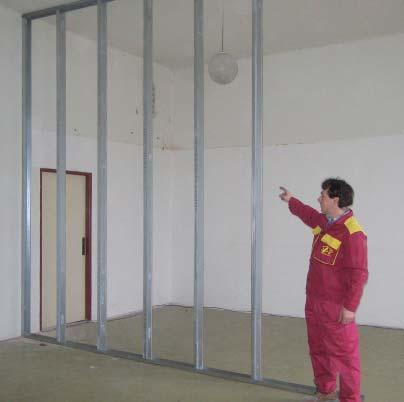

4 ZABUDOVÁNÍ STAVEBNÍHO POUZDRA JAP Příprava profilů SDK pro usazení pouzdra Usazení pouzdra do spodního profilu SDK Připevnění pouzdra ke konstrukci Montáž protilehlé strany konstrukce Usazené a zabudované pouzdro v konstrukci Opláštění pouzdra deskou SDK Při zabudování stavebního pouzdra do systému suché výstavby je nutné dodržet postup montáže, které určují dodavatelé a výrobci systémů. REALIZACE STAVEBNÍCH POUZDER JAP Realizace pouzdra STANDARD Realizace pouzdra KOMFORT Realizace pouzdra PARALLEL J.A.P. spol. s r.o., Přerov III Lověšice 67, Přerov Tel.: , fax: jap@schody-jap.cz,

5 MONTÁŽNÍ NÁVOD STAVEBNÍHO POUZDRA 9001 Tel.: Fax: DO SYSTÉMŮ SUCHÉ VÝSTAVBY PRO ZASOUVÁNÍ DVEŘÍ DO PŘÍČKY JAP STANDARD JAP 715 KOMFORT 2 SESTAVENÍ POUZDRA Rozbalit pouzdro z plastové folie a sejmout kartonové krytí. Vložit kolejnici sestavenou s nadpražím do horní části pouzdra. Zasunout výlisky kolejnice do prolisů ve stropní liště a posunout do polohy, kdy záseky nadpraží zaskočí za lemy bočnic pouzdra. Distanční vzpěry upravit ohnutím jejich patek do pravého úhlu dle nákresu. Do nadpraží zasunout jazýčky stojiny a poté je zahnout tak, aby došlo k zajištění v poloze, kdy není mezi nadpražím a stojinou žádná mezera. Již ohnuté distanční vzpěry zasunout do prolisů ve stojině a montážním krytu Montáž plechové kapsy s plechovou stojinou a vodící lištou provádějte pro lepší manipulaci v horizontální poloze. POUZDRA STANDARD Plechová kapsa ks Nadpraží s kolejnicí ks Plechová stojina ks Elektrokrabička ks Distanční vzpěra ks Montážní balíček ukotvení pouzdra....1 ks obsah balíčku hmoždinka ks vrut 4x ks Viz. krok č. 1 JAP 705 Standard Viz. krok č. 2 JAP 705 Standard Spojte obě nadpraží pomocí 4 ks šroubů M6 x 16 (do připravených otvorů) a propojovacích L profilů. Viz. krok č. 3 JAP 705 Standard Ohnuté distanční vzpěry zasuňte do profilů v montážním krytu obou kapes POUZDRA komfort Plechová kapsa ks Nadpraží s kolejnicí ks Elektrokrabička ks Distanční vzpěra ks Montážní balíček ukotvení pouzdra obsah balíčku hmoždinka ks vrut 4x ks 1 ZAMĚŘENÍ BUDOUCÍ POLOHY Zaměříme polohu budoucí sádrokartonové příčky a vyznačíme ji na podlaze a navazujících stěnách. Osy stěn se přenesou pomocí vodováhy a rovné latě na strop. 2 Profily stříháme nůžkami na plech. Ty profily, které se připevňují na podlahu, stěny a strop se z důvodu tepelné a zvukové izolace podlepují samolepící páskou Knauf anebo napojovacím těsněním Rigips (dle typu systému). A B +25 mm Komfort = B +50 mm Na dokončenou podlahu, stěny a strop připevníme UW-profily pomocí plastových zatloukacích hmoždinek s roztečí po 800 mm. Na podlaze vynecháme tento profil v místě budoucího průchozího dveřního otvoru (rozměr B v tabulkách). Do profilu v blízkosti budoucího dveřního otvoru zatlučeme vždy dvě hmoždinky vedle sebe (viz obrázek A). PŘÍPRAVA OTVORU B S TYP STANDARD šířka stavebního otvoru S (mm) výška stavebního otvoru V (mm) šířka průchodu po instalaci odpovídá šířce pouzdra odpovídá výšce pouzdra stavebního pouzdra B Do UW profilu vložíme a připevníme pomocí šroubů do plechu nebo speciálních kleští příčkové CW-profily (stojiny), které budou pevně spojeny se zadní stěnou plechového pouzdra a plechovou stojinou pouzdra. Tyto umístíme zády k pouzdru (k otvoru) jejich vzájemná světlá půdorysná rozteč odpovídá šířce pouzdra včetně nadpražního pojezdového profilu (rozměr S v tabulce), viz obrázek B. 3 TYP komfort šířka stavebního otvoru S (mm) výška stavebního otvoru V (mm) šířka průchodu po instalaci odpovídá šířce pouzdra odpovídá výšce pouzdra stavebního pouzdra B /2 VÝROBCE SI VYHRAZUJE PRÁVO ZMĚN VE VÝROBCÍCH A V PROPAGAČNÍCH MATERIÁLECH. JAP 01/2014

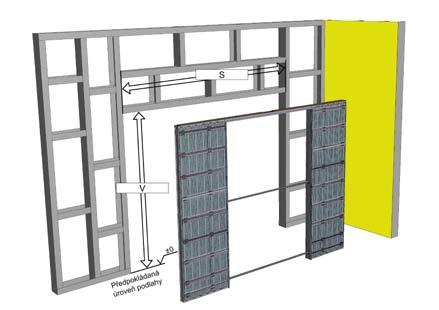

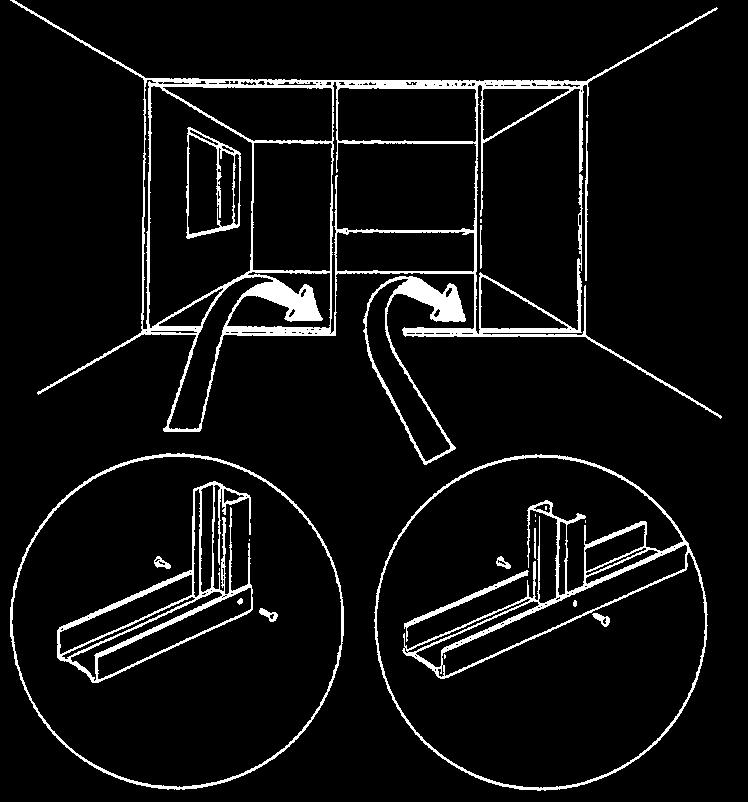

6 MONTÁŽNÍ NÁVOD STAVEBNÍHO POUZDRA DO SYSTÉMŮ SUCHÉ VÝSTAVBY PRO ZASOUVÁNÍ DVEŘÍ DO PŘÍČKY USAZENÍ POUZDRA Pouzdro vložíme do podlahového UW-profilu a připevníme ho k již namontovaným CW profilům na straně plechové kapsy použijeme šrouby do plechu Rigips 421/4, 2 x 13 (2 ks na 1 plechovou příchytku), u systému Knauf použijeme šrouby s označením TN 25. Na druhé straně přichytíme plechovou dveřní stojinu k CW-profilu sádrokartonářskými vruty v rozteči min. 400 mm. Do prostoru mezi stojinami CW-profilů nad pouzdrem (nadpraží) upravíme z UW-profilů nadpražní překlad a spojíme jej s pouzdrem obdobně jako CW-profily (svislé části). Mezi zmíněný překlad a stropní UW-profil svisle vložíme do nadpraží pouzdra zkrácené stojiny z CW-profilů v půdorysné rozteči R 600 mm (Rigips) anebo 625 mm (Knauf). Tyto CW-profily nespojujeme s UW-profily. Při usazování pouzdra použijte vždy vodováhu! Na přesném usazení pouzdra závisí správná funkce dveří. R Zpevnění vodící lišty u pouzder Standard (100, 110, 120 cm): přichyťte horní část rámu pouzdra k UW-profilu v nadpraží. JAP 715 KOMFORT Nadpraží přišroubujte k sádrokartonářskému profilu dle obrázku. Musí být dodržena vzdálenost 10 mm od hrany nadpraží tak, aby šrouby nezasahovaly do kolejnice. Toto přišroubování doporučujeme provést na 4 místech na obou stranách nadpraží dle obrázku. Prostor pro přišroubování nadpaží k SDK profilu 4 DOKONČENÍ OPLÁŠTĚNÍ SÁDROKARTONEM Opláštění sádrokartonem provedeme nejprve z jedné a poté z druhé strany pouzdra. Při opláštění je třeba dodržovat zásady doporučené dodavatelem systému suché výstavby. Opláštění první strany sádrokartonové příčky provádíme celou sádrokartonovou deskou. Vertikální spáry (v oblasti dveřního pouzdra) mezi sádrokartonovými deskami nesmí nikdy vybíhat z rohu dveřního otvoru musí být přesazeny alespoň o 150 mm do nadpraží otvoru (pravoúhlý stranový výřez viz obrázek). Každý CW-profi l přitom na sobě nese spoj desek vždy pouze z jedné strany příčky. A B C Posledním krokem dokončení sádrokartonové stěny je vyplnění jednotlivých spár mezi deskami k tomu určeným spárovacím tmelem (systém Rigips x systém Knauf) s užitím samolepící anebo skelné výztužné pásky. Po opláštění je teprve možné odstranit distanční vzpěry (4) v průchodu. Po vyrovnání a vybroušení sádrokartonového opláštění se provede odstranění krycího plechu pouzdra pro montáž dveřního křídla a obložkových zárubní. Napojovat sádrokartonové desky je možné v oblasti prolamovaného pláště plechové kapsy. Sádrokartonové opláštění prošroubujeme s pouzdrem tak, aby šrouby tvořily vertikální řady vzdálené od sebe max. 600 mm u systému Rigips anebo 625 mm u systému Knauf. Vzdálenost jednotlivých šroubů v řadě je 250 mm u obou typů systému. Potom se provede opláštění druhé strany stěny, které začíná polovinou desky. Tím dosáhneme přesazení deskových spojů. 5 6 POKUD BUDE NA STAVEBNÍM POUZDRU PROVEDENA JAKÁKOLIV JINÁ ÚPRAVA NEŽ JE POVOLENA MONTÁŽNÍM NÁVODEM, ZANIKÁ NÁROK NA ZÁRUKU. 2/2 VÝROBCE SI VYHRAZUJE PRÁVO ZMĚN VE VÝROBCÍCH A V PROPAGAČNÍCH MATERIÁLECH. JAP 01/2014

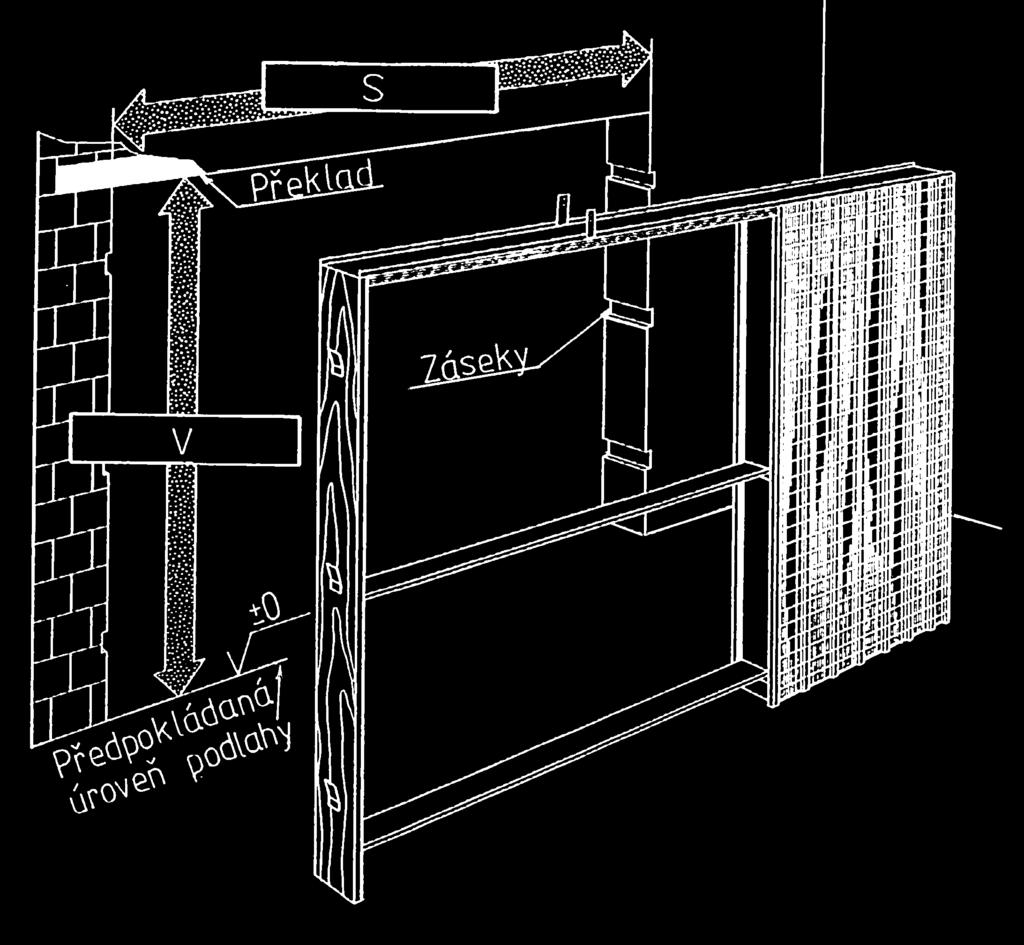

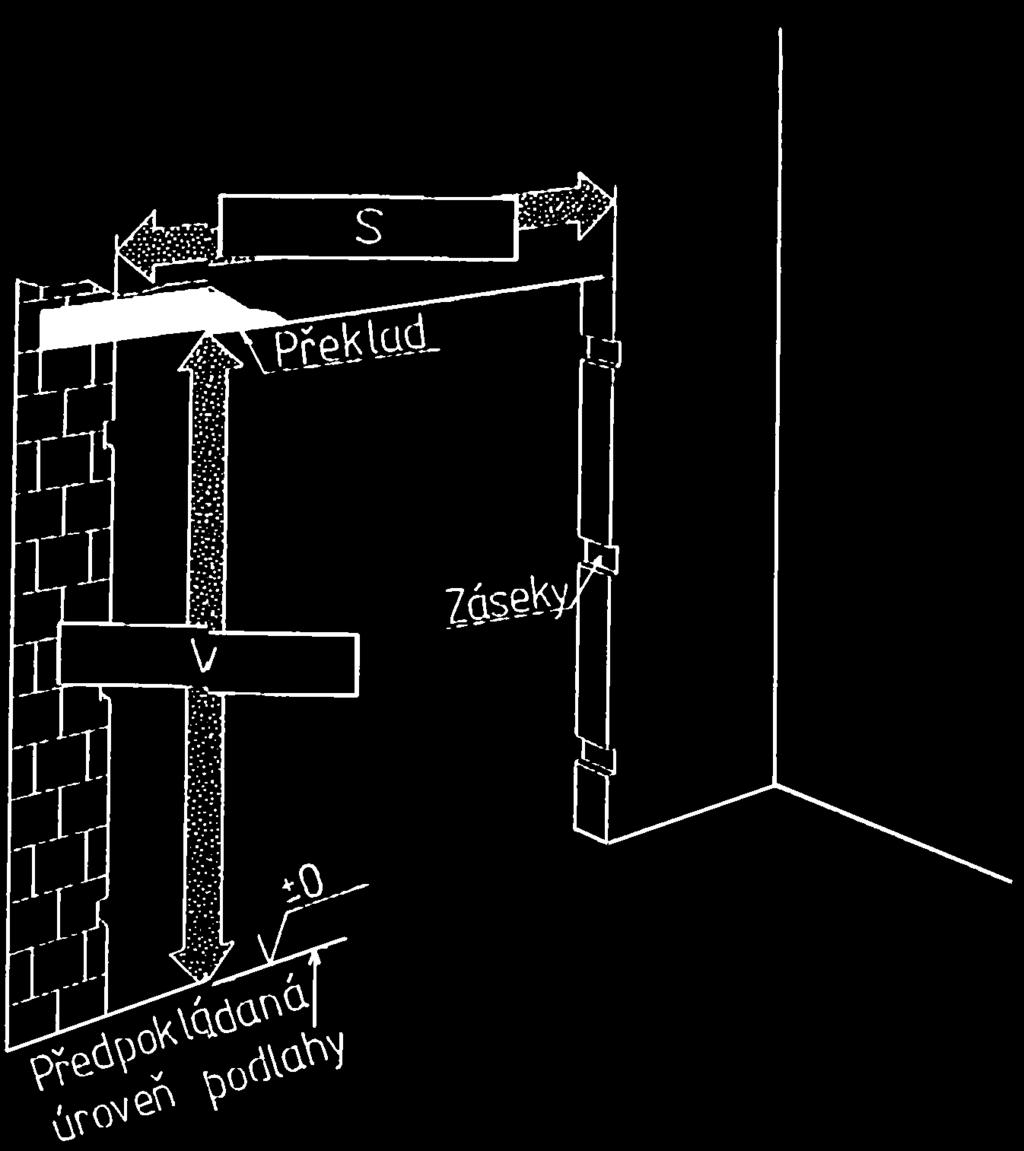

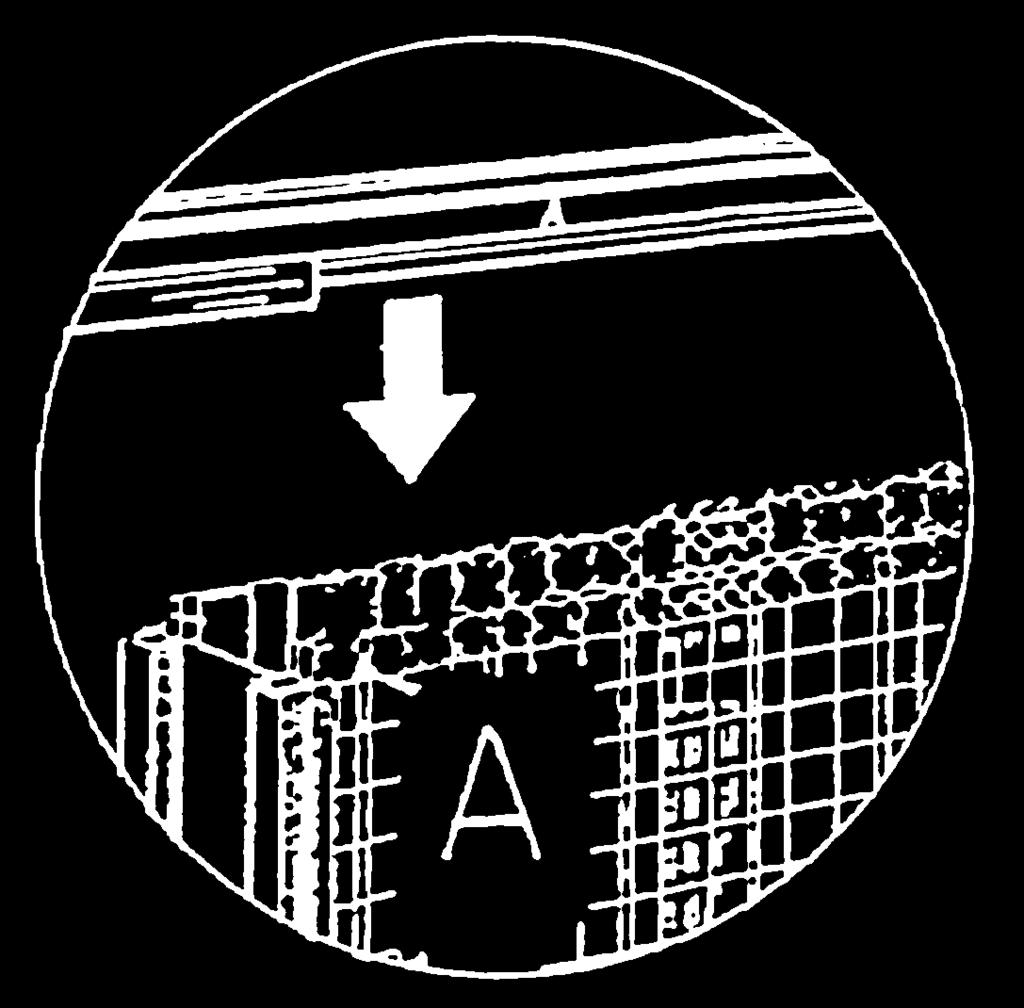

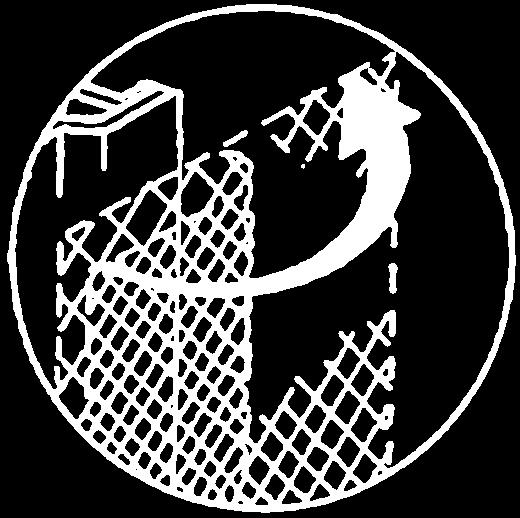

7 MONTÁŽNÍ NÁVOD Tel.: Fax: STAVEBNÍ POUZDRO DO ZDI 9001 SYSTÉM ZASOUVÁNÍ DVEŘÍ DO PŘÍČKY JAP STANDARD 2 Rozbalit pouzdro z plastové folie a sejmout kartonové krytí. SESTAVENÍ POUZDRA 4 Vložit kolejnici sestavenou s nadpražím do horní části pouzdra. Zasunout výlisky kolejnice do prolisů ve stropní liště a posunout do polohy, kdy záseky nadpraží zaskočí za lemy bočnic pouzdra. 3 6 Distanční vzpěry upravit ohnutím jejich patek do pravého úhlu dle nákresu. 1 5 Do nadpraží zasunout jazýčky stojiny a poté je zahnout tak, aby došlo k zajištění v poloze, kdy není mezi nadpražím a stojinou žádná mezera. A K Již ohnuté distanční vzpěry zasunout do prolisů ve stojině a montážním krytu. POUZDRA STANDARD Plechová kapsa ks Nadpraží s kolejnicí ks Boční kotevní plechy ve stojině a zadním dílu pouzdra vyhnout dle záseků ve zdivu podle potřeby. Plechová stojina ks Pro lepší manipulaci provádějte sestavení pouzdra v horizontální poloze Distanční vzpěra ks Perlinka ks Elektrokrabička ks Montážní balíček ukotvení pouzdra....1 ks obsah balíčku hmoždinka ks vrut 4x ks USAZENÍ POUZDRA MOŽNOSTI KONEČNÝCH ÚPRAV PŘÍPRAVA OTVORU Varianta A: Zabudování pouzdra do stávající příčky 1/2 V případě rekonstrukce připravte hrubý stavební otvor dle obr. 1 a uvedené tabulky - Výška stavebního otvoru je stanovena od definitivní (dlažba, plovoucí podlaha) úrovně podlahy - Otvor je nutno opatřit překladem - pouzdro není schopno nést zatížení příčky - Nezapomeňte na záseky pro kotvící plechy podle jejich polohy na plechové stojině a na zadní straně plechové kapsy kód čistéhošířkašířka čistého šířka hrubéhovýška hrubého výška stavebního hrubého šířka hrubého stavebního stavebního otvoru V otvorustavebního S (mm) otvoru S otvoru V (mm) S S S S S S S Varianta B: Zazdění stavebního pouzdra souběžně s příčkou - dle následujícího postupu sestavit pouzdro. Usadit je na místo a postupně dozdít. Pracovní postup Na stávající podlahu se v přímce budoucí příčky udělá stavební základ v rozměru pouzdra A (délku pouzdra) a K (šířku). Takto připravený základek se udělá do výšky budoucí čisté podlahy. obr. 1 Do stejné výšky se upraví podlaha pod protějším dílem pouzdra. Ve dveřním průchodu základek není. Po provedené přípravě se na tento základek pouzdro postaví, zajistí se proti vyvrácení (opor dvou desek proti sobě). Následně se začne provádět vyzdívání příčky ve Při usazování pouzdra použijte vždy vodováhu!!! Na přesném usazení pouzdra závisí správná funkce dveřního systému pečlivě vyrovnejte pouzdro jak ve vodorovné (dle kolejnice), tak i ve svislé poloze. obr. 2 Pokud je příčka bez omítky silná 100 mm (80 mm), dbejte na to, aby bylo pouzdro v zákrytu s touto příčkou (tzn. vycentrované!) obr. 3 Možnosti zabudování stavebního pouzdra - doporučujeme konzultovat s investorem PŘÍČKA 125 mm - TYPIZOVANÉ OBLOŽENÍ plech. stojina volném místě tak, aby se každá řada zdícího materiálu dotáhla až k pouzdru. Současně se zazdívají kotevní plechy. Při vyzdívání příčky je nutno po dosažení výšky pouzdra osadit překlad tak, aby pouzdro nebylo zatíženo zdivem nad pouzdrem. 1. Pouzdro podložit do budoucí výšky čisté podlahy. Na lemu pouzdra je vyražena značka 1m od výšky budoucí (dokončené) podlahy. (viz. obr. 2) 2. Po vyvážení vodováhou a usazení pouzdra do hrubého stavebního otvoru zafixujte pouzdro nízkoexpanzní montážní pěnou ve správné poloze. Po zatuhnutí pěny ji ořežte do úrovně pouzdra. 3. Ze dna pouzdra vyhnout čtyři kotevní patky. (viz. obr. 3) 4. Pouzdro ukotvit do podlahy skrz patku pomocí kotvícího materiálu, nebo ji zalijte do betonu. 3 PŘÍČKA VÍCE JAK 125 mm - TYPIZOVANÉ OBLOŽENÍ SYMETRICKÉ ZABUDOVÁNÍ POUZDRA plech. stojina plechová stojina VÝROBCE SI VYHRAZUJE PRÁVO ZMĚN VE VÝROBCÍCH A V PROPAGAČNÍCH MATERIÁLECH. 2 plechová stojina JAP 01/2014

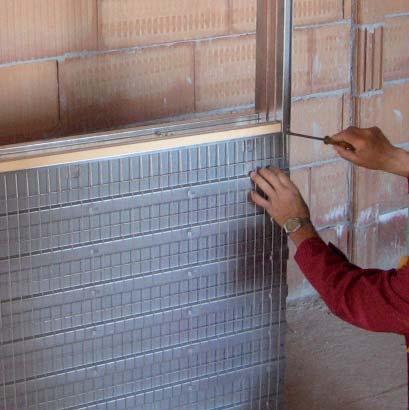

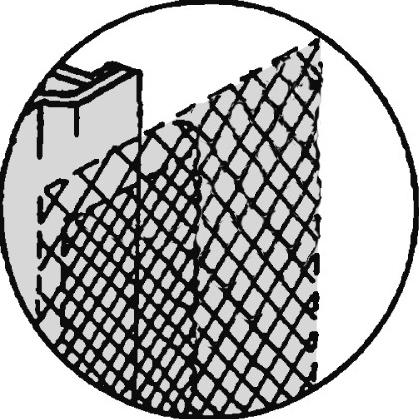

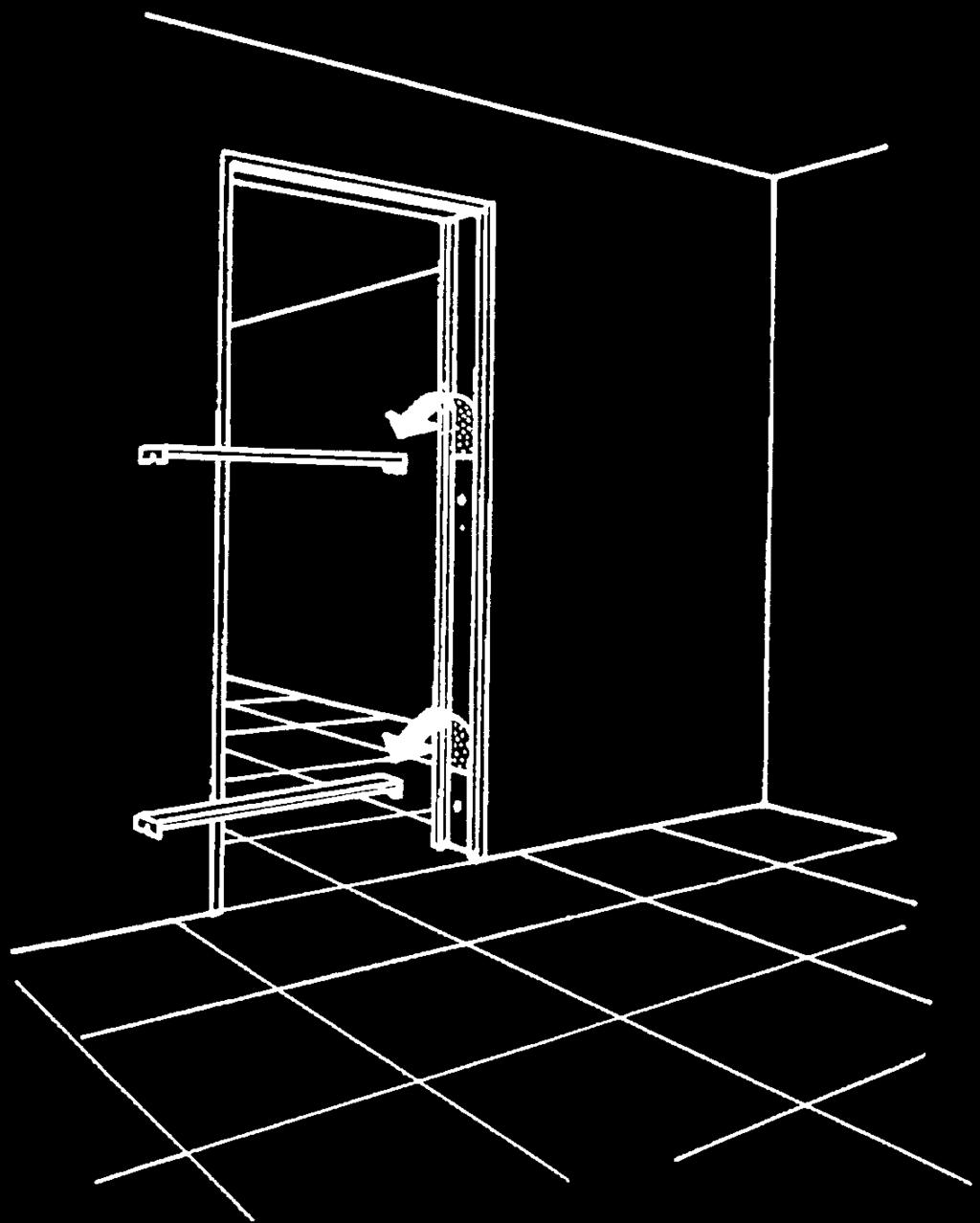

8 DOKONČENÍ ZAOMÍTÁNÍ obr. 4 obr. 5 Při instalaci pouzdra do zděné příčky nanášejte pojivový materiál postupně, a to v následujícím pořadí: 1. Podkladní vrstva - na zabudované stavební pouzdro se nanese spojovací můstek ( špric, nebo jiný adhezní můstek dle doporučení dodavatele omítacího systému). Pozor kov je nesavý materiál. 2. Základní vrstva - na takto vytvořený podklad naneseme jádrovou ( hrubou ) omítku tak, aby zcela překryla armovací síť, která je pevnou součástí stavebního pouzdra. Tuto omítku můžeme nanést ve více vrstvách dle možností použitého omítkového systému. V případě zabudování pouzdra do příčky z cihel je nutno do poslední vrstvy jádrové omítky vložit armovací tkaninu (perlinku) tak, aby přesahovala o 15 cm spoj mezi stavebním pouzdrem a zdivem. 3. Finální vrstva a) pro cihelné zdivo- naneseme štukovou ( fajnovou ) omítku b) pro systémy přesného zdění- naneseme stěrku, do které vložíme armovací tkaninu (perlinku). Ve druhém kroku naneseme štukovou ( fajnovou ) omítku Upozornění: V případě zabudování stavebního pouzdra do příčky, kde je nutná přizdívka, je třeba zajistit pevné spojení bočnice stavebního pouzdra s přizdívkou. Po úpravě a zatuhnutí zdiva demontujte distanční vzpěry. POKUD BUDE NA STAVEBNÍM POUZDRU PROVEDENA JAKÁKOLIV JINÁ ÚPRAVA NEŽ JE POVOLENA MONTÁŽNÍM NÁVODEM, ZANIKÁ NÁROK NA ZÁRUKU. 4 5 POUZDRA KOMFORT JAP KOMFORT JAP UNIBOX Plechová kapsa (1)... 2 ks Horní kryt s vodicí lištou...a 1 ks + B 1 ks Distanční vzpěra (4)... 2 ks Montážní balíček-sestavení pouzdra... 2 ks Obsah balíčku H = vrut 4 x ks P = vrut 2,9 x ks T = hmožďina ks S = šroub M 6x ks Pro SDK se přidává balíček šroubů pro uchycení desky SDK k pouzdru cca 50 ks vrut 3,9 x 19. JAP 715 KOMFORT KROK Č.1 SHODNÝ S KROKEM Č.1 STAVEBNÍHO POUZDRA JAP 700 STANDARD Krok č.2 - Propojte pomocí distančních vzpěr obě pouzdra (A a B) Krok č.3 - Smontujte pomocí šroubů S vodící lišty přes spojku, jak je vyobrazeno na uvedeném nákresu (obr. 7) Krok č.4 - viz krok č. 4 JAP 700 Standard Krok č.5 - viz krok č. 5 JAP 700 Standard Krok č.6 - Zpevnění vodící lišty kotevními plechy po stranách lišty přichyťte horní část rámu pouzdra k překladu V případě rekonstrukce vytvořte otvor dle níže uvedené tabulky. Pracovní postup přípravy otvoru naleznete na přední straně PŘÍPRAVA OTVORU. POUZDRA UNIBOX Pro SDK se přidává balíček šroubů pro uchycení desky SDK k pouzdru cca 50 ks vrut 3,9 x 19. Výjimka Na straně, kde je plechová kapsa označena písmenem A, usaďte vodící lištu (označenou písmenem A viz obr. 9) tak, aby lišta zapadla do plechové kapsy. Totéž proveďte zrcadlově na druhé straně plechové kapsy označené písmenem B, kde usadíte vodící lištu označenou písmenem B. Vodící lištu (2) sešroubujte (šrouby P) s plechovou kapsou (1) v předem připravených otvorech (začněte v kulatém otvoru v přední části plechové kapsy, tj. na straně budoucího průchodu a pokračujte se šroubováním v otvorech oválných). Poté sešroubujte (šrouby R) vodící lištu A a vodící lištu B k sobě v předem připravených otvorech. Dle níže uvedené tabulky si připravte hrubý stavební otvor ve stěně. Pracovní postup přípravy otvoru naleznete na přední straně PŘÍPRAVA OTVORU. Krok 3 Spojte obě nadpraží pomocí 4 ks šroubů M6 x 16 obr. 6 (do připravených obr. 8 otvorů) a propojovacích L profilů (viz. obr. 6). Plechová kapsa (1)... 1 ks Horní kryt s vodicí lištou... 2 ks Dřevěná stojna... 2 ks Distanční vzpěra (4)... 4 ks Montážní balíček-sestavení pouzdra... 2 ks Obsah balíčku H = vrut 4 x ks P = vrut 2,9 x ks T = hmožďina ks Krok 1 viz. krok č. 1 JAP 705 Standard Krok 2 viz. krok č. 2 JAP 705 Standard Krok 4 viz. krok č. 3 JAP 705 Standard Krok 5 viz. krok č. 5 JAP 705 Standard Krok 6 viz. krok č. 6 JAP 705 Standard KROKY Č.1 AŽ Č.6 JSOU SHODNÉ SE STAVEBNÍM POUZDREM JAP 700 STANDARD Krok 7 kotevní plechy po stranách nadpraží přichyťte k překladu kód šířka hrubého stavebního otvoru S výška hrubého stavebního otvoru V K mm 2650 K mm 3050 K mm 3450 K mm 3850 K mm 4250 K mm 4650 K mm 5050 obr. 7 kód šířka hrubého stavebního otvoru S výška hrubého stavebního otvoru V U U U U U U U obr. 9 obr. 6 JAP PARALLEL JAP DOUBLE Pracovní postup přípravy otvoru naleznete na přední straně PŘÍPRAVA OTVORU. Kroky č.1-5 jsou shodné se stavebním pouzdrem JAP 700 STANDARD. Krok č.6 - shodný se stavebním pouzdrem JAP 710 KOMFORT. hmoždinka ks POUZDRA PARALLELvrut 4x ks Plechová kapsa (1)... 1 ks Horní kryt s vodicí lištou... 1 ks Dřevěná stojna... 1 ks Distanční vzpěra (4)... 2 ks Montážní balíček-sestavení pouzdra... 1 ks Obsah balíčku H = vrut 4 x ks P = vrut 2,9 x ks T = hmožďina ks Pro SDK se přidává balíček šroubů pro uchycení desky SDK k pouzdru cca 50 ks vrut 3,9 x 19. V případě rekonstrukce vytvořte otvor dle níže uvedené tabulky. POUZDRA KOMFORT Plechová kapsa ks Nadpraží s kolejnicí ks Distanční vzpěra ks Perlinka ks Elektrokrabička ks Montážní balíček na montáž dveří (umístěn v kapse pod montážním krytem) ks Montážní balíček ukotvení pouzdra... 2 ks Obsah balíčku: Pracovní postup přípravy otvoru naleznete na přední straně PŘÍPRAVA OTVORU. obr. 10 obr. 12 kód šířka hrubého stavebního výška hrubého stavebního otvoru S (mm) otvoru V (mm) šířka hrubého stavebního otvoru S obr. 11 výška hrubého stavebního otvoru V P mm P mm P mm P mm P mm P mm P mm POUZDRA DOUBLE Plechová kapsa (1)... 2 ks Horní kryt s vodicí lištou...a 1 ks. B 1 ks Distanční vzpěra (4)... 2 ks Montážní balíček-sestavení pouzdra... 2 ks Obsah balíčku H = vrut 4 x ks P = vrut 2,9 x ks T = hmožďina ks S = šroub M 6x ks Pro SDK se přidává balíček šroubů pro uchycení desky SDK k pouzdru cca 50 ks vrut 3,9 x 19. KROKY Č.1 AŽ Č.5 JSOU SHODNÉ SE STAVEBNÍM POUZDREM JAP 700 STANDARD Dle níže uvedené tabulky si připravte hrubý stavební otvor ve stěně. Krok č.6 - shodný se stavebním pouzdrem JAP 710 KOMFORT. Pracovní postup přípravy otvoru naleznete na přední straně PŘÍPRAVA OTVORU. kód šířka hrubého stavebního otvoru S obr. 7 výška hrubého stavebního otvoru V D D D D D D D VÝROBCE SI VYHRAZUJE PRÁVO ZMĚN VE VÝROBCÍCH A V PROPAGAČNÍCH MATERIÁLECH. 2/2 VÝROBCE SI VYHRAZUJE PRÁVO ZMĚN VE VÝROBCÍCH A V PROPAGAČNÍCH MATERIÁLECH. JAP 01/2014
