1 Seminář Akustika a aktivní design CZGBC Brno, Red Hat Czech, Purkyňova 111, Blok 2 : Akustika- Akustická kvalita v kancelářských budovách Chytré řešení pro snížení hlukové zátěže HELUZ AKU KOMPAKT v
2 Rekapitulace stávající stav Smíšené konstrukce(domy 4.NP) Nenosné stěny, koruna stěny ukončená pod stropem Zdění v zimním období Technologie zdění na maltu Velký podíl úprav rozměrů bloků na stavbě, velký odpad Větší šíře bloků menší užitná plocha Nízký tepelný odpor bloků Riziko vzniku trhlin koruna stěny vs. stropní deska Snadný přenos konstrukčního hluku Dosahování normových hodnot zvukové izolace Zdivo z AKU cihel šířky 25 cm R w cca 53 db (53-54 db) Zdivo z AKU cihel šířky 30 cm R w cca 55 db (54-56 db) 2
3 Motivace Tenčí konstrukce Zlepšení akustických vlastností Zlepšení tepelného odporu zdiva Snadná realizace Snížení hmotnosti (statické zatížení) Vysoká požární odolnost Zachování bezpečnosti a mechanické odolnosti (cihelná stěna) Zásadní vylepšení užitných vlastností 3
4 AKU KOMPAKT 21 broušená - použití Bytové domy (mezibytové stěny, chodby, oddělení bytového jádra od zbytku bytu) Rodinné domy (koupelna vs. pokoj, kuchyň vs. pokoj, ) Hotely a ubytovací zařízení, nemocnice Školy, školky (a jejich rekonstrukce) Administrativní budovy (mezi lepšími kancelářemi, kanceláře vs. společné prostory) 4
5 AKU KOMPAKT 21 broušená Princip dvojité stěny v jednom bloku Cihelné tvarovky Pevnost 15 MPa Minerální vlna s vybranými vlastnostmi Pevný spoj mezi minerální vlnou a cihelnými tvarovkami Princip dvojité stěny při zachování principu realizace jednovrstvé konstrukce Broušený cihelný blok zděný na PU pěnu 5
6 Systémové řešení Stěna + připojení ASF pás + přerušené maltové lože Ostění z MW Zdění na PU Kotvy podlepené páskou Po obvodu akrylový tmel (ostění + koruna stěny spára mezi stropem a stěnou vyplněna PU pěnou) Vliv instalací 6

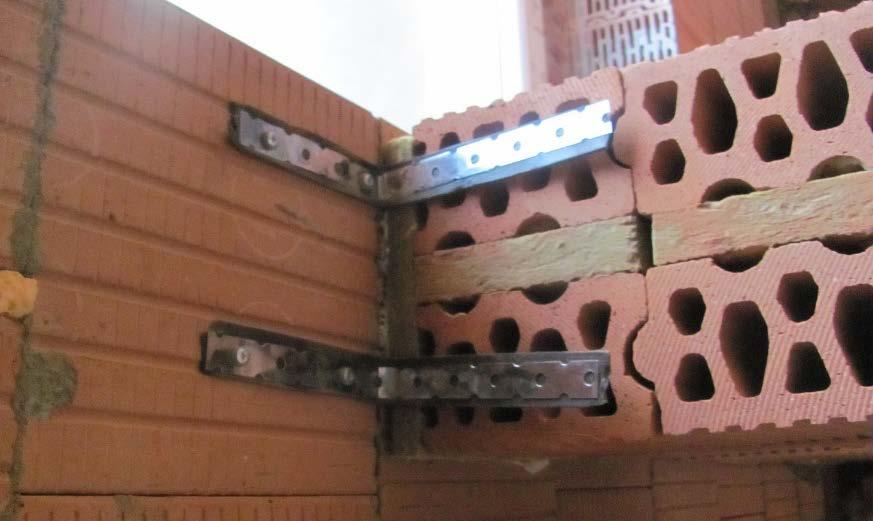

7 Systémové řešení Ověřování v praxi na stavbách Kotvy podlepené páskou Přerušené omítky ASF pás + přerušené maltové lože Vazba rohu Ostění z MW 7

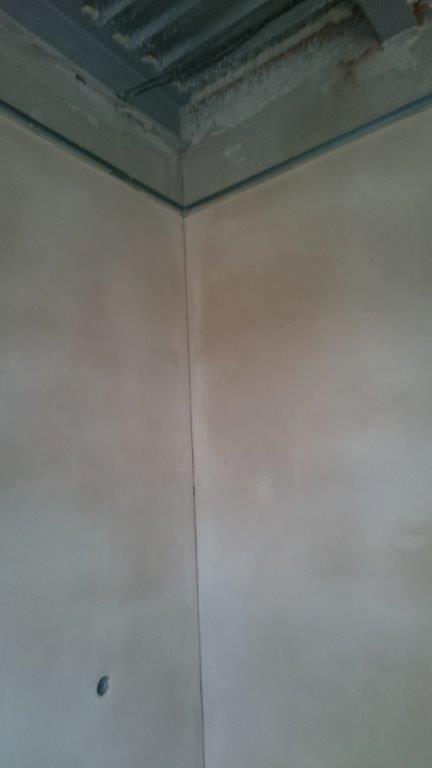

8 Systémové řešení Ověřování v praxi na stavbách Přerušené omítky Akrylový tmel ve spáře (přetíratelný malbou) 8
9 Uvedení výrobku na trh Výrobek je na trh uváděn na základě stavebního technického osvědčení (STO) -> TAZÚS Praha a.s. Na výrobek je vydáno prohlášení o shodě Výrobek není uváděn na trh v souladu s EN a není tedy vydáno prohlášení o vlastnostech Výrobek je na trh uváděn podle zákon 22/1997 Sb. a nařízení vlády 163/2002 Sb. podle národních požadavků brousena-1 9
10 AKU KOMPAKT broušená - vlastnosti Výrazné zlepšení vlastností s tenčí konstrukcí Úspora zastavěného místa (ekonomicky a návrhově výhodné) Zlepšení zvukové izolace (R w > 53 db; < konstrukční hluk) Výrazné zlepšení tepelného odporu (U 0,60 W/m 2.K) Menší statické zatížení (m 230 kg/m 2 vs. 320 kg/m 2 ) Zmenšení rizika vzniku trhlin (systém napojení a menší m ) Snadná proveditelnost (zdění na PU, opracovatelnost, menší a lehčí cihelný blok ) Nenosná stěna 10
11 Vlastnosti zdiva -mechanická odolnost Mezní rozměry stěn Max. výška 3,5 m Délka stěn (od podpory k podpoře) - běžně 6m - maximálně 12 m (nutno konzultovat s výrobcem) Zavěšování břemen a provádění drážek - omezeno, drážky v minimální míře pro elektroinstalaci, používat ploché kabely CYKY-LO - zavěšování břemen (max. typ kuchyňské linky), ne bojlery a jiná těžká zařízení 11
12 AKU KOMPAKT schválené materiály 12
13 Systémové řešení Systémové řešení znamená nutnost vyřešit neprůzvučnost stěny včetně detailů napojení na ostatní konstrukce a detailně popsat způsob provádění. Přistupujeme k této problematice při návrhu a realizaci zvukoizolačních stěn správně? Systémové řešení návrhu a realizace zvukoizolačních příček (konstrukcí) nelze kvalitně a spolehlivě vyřešit v PD ke stavebnímu povolení! Zde nejsou řešeny detaily a způsob provádění těchto konstrukcí. HELUZ nabízí maximální podporu projektantům, dozorům a realizačním firmám, aby systémově HELUZ AKU KOMPAKT ve svých projektech správně navrhli a zrealizovali. 13
14 14
15 15
16 AKU KOMPAKT kontrola stavby stěn 16
17 DĚKUJI ZA POZORNOST. 17
