1 CZ.1.07/2.2.00/ Posílení kvality bakalářského studijního programu Stavební Inženýrství Vodohospodářské stavby BS001 Přehrady a využití vodní energie

2 Harmonogram přednášek 1. Úvod a základní informace o předmětu, úvod do vodního hospodářství ČR 2. Vodní nádrže, přehrady a využití vodní energie 3. Jezy, odběry vody z vodních toků, vodní cesty a plavba 4. Vodní toky a jejich úprava, hrazení bystřin 5. Základní pojmy a vztahy hydrauliky 6. Základní pojmy a vztahy hydrauliky 7. Základní pojmy a vztahy hydrauliky 8. Hydrologie, koloběh vody v přírodě, hydrologie nádrží 9. Rybníky a účelové nádrže, ochrana před velkými vodami, ochranné hráze 10. Závlahy, odvodnění, ochrana a organizace povodí 11. Inženýrské sítě 12. Zásobování pitnou vodou, úprava a doprava vody, balneotechnika 13. Stokování a čištění odpadních vod

3 Vodohospodářské účely vodních nádrží a přehrad Zachycení zvýšených průtoků Ochrana údolí pod nádrží před povodňovými průtoky Nalepšování průtoků pod vodním dílem Zásobování obyvatel, průmyslu a zemědělství vodou Chov ryb Využití vodní energie Rekreace

4 Prostory a hladiny vodní nádrže

5 Konstrukce přehrad zemní a kamenité Pravý břeh Hráz Vzdušní líc Vodní nádrž Levý břeh

6 Konstrukce přehrad zděné a betonové Vodní nádrž Pravý břeh Levý břeh Hráz Přeliv Výpusti 2 Vzdušní líc Výpusti 1 Vývar

7 Typy zemních hrází

8 Sypaná kamenitá hráz

9 VD Luhačovice zemní hráz (ne)homogenní

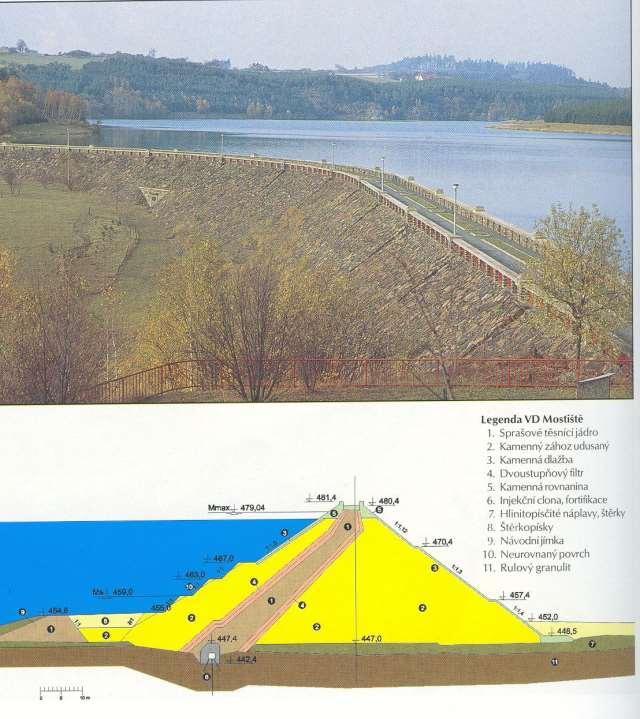

10 VD Mostiště zemní hráz s návodním vnitřním těsněním

11 VD Dalešice zemní kamenitá se středním těsněním

12 Nurek Tádžikistán 315 m nejvyšší zemní kamenitá hráz světa

13 Calaveras Dam, 2017

14 UHE CHAGLLA - PERU

15 Typy betonových hrází (přehrad)

16 Řez tížnou hrází Nové Heřminovy

17 Vizualizace hráze Nové Heřminovy

18 Ghadrooni Dam - Irák

19 Tekezé Dam - Etiópia 1

20 Longtan Dam - China 1

21 Upper Kaleköy Dam - Turquia

22 VD Brno - tížná

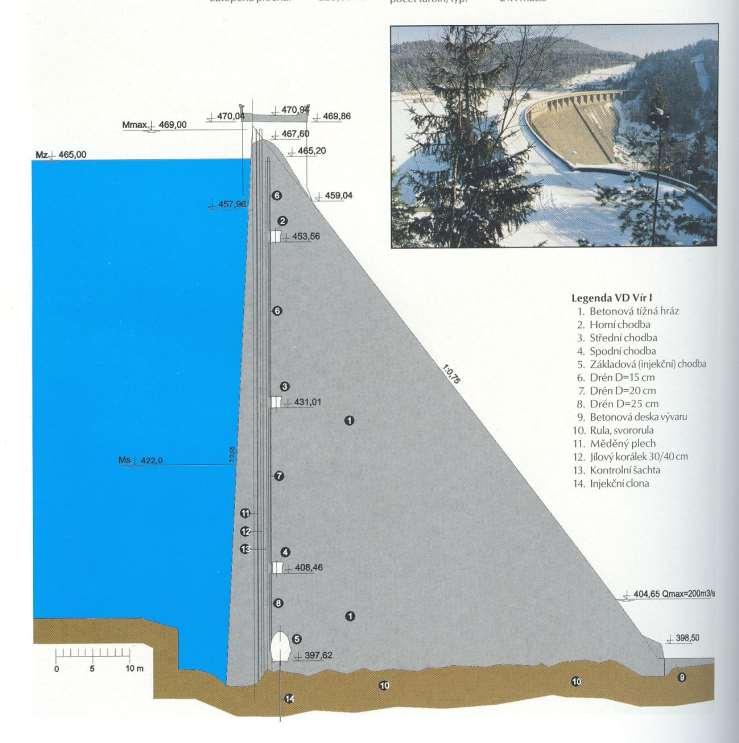

23 VD Vír - tížná

24 VD Vír - tížná

25 VD Grande Dixence Švýcarsko 285 m - nejvyšší tížná hráz světa

26 VD Fláje - pilířová

27 Nejštíhlejší klenbová hráz Tolla - Korsika

28 Přitížení klenbové hráze

29 Přitížení klenbové hráze Köhlbreinsperre - Rakousko

30 Členěná klenbová hráz Korsika

31 Členěná klenbová hráz Francie Přehrada Migouélou

32 VD Vranov nad Dyjí funkční objekty Bezp. přeliv Rozvodna Elektrárna Spodní výpusti Kaskáda přelivu Vývar Vývar Odpadní koryto

33 Spodní výpusti

34 Spodní výpusti

35 Uzávěry spodních výpustí a) klínový; b) jehlový; c) kuželový; d) rozstřikovací; e) brýlový; f) tabulový (skříňový); g) klapkový; h,i) segmentový

36 Bezpečnostní přelivy korunový VD Les Království

37 Bezpečnostní přelivy - šachtový

38 Bezpečnostní přelivy boční VD Morávka

39 Bezpečnostní přelivy boční hrazený VD Dalešice

40 Bezpečnostní přelivy skluz VD Dalešice

41 Uspořádání objektů sypaná hráz sdružený objekt

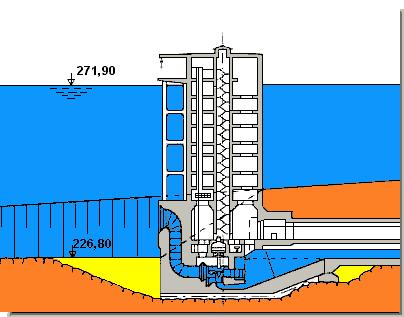

42 VD Jezeří - mokrá věž

43 VD Nechranice suchá věž

44 VD Vajont vzdušný líc 261m

45 VD Vajont po sesuvu

46 Longarone obětí vlna 100m nad korunou hráze

47 Teton Dam / Idaho

48 Malpasset Dam

49 VD Mlýnice

50 Oroville dam

51 Oroville dam

52 Oroville dam 8/2017

53 Vodohospodářské stavby BS001 Využití vodní energie

54 Hlavní typy vodních turbín a Peltonova, tangenciální, rovnotlaká, reakční, vysokotlaká b Francisova, radiální,přetlaková, vysoko a středotlaká c Kaplanova, axiální, přetlaková, akční, středotlaká d Kaplanova přímoproudá, axiální, přetlaková, akční, nízkotlaká

55 Kaplanova turbína Oběžné kolo Peltonovy turbíny

56 Francisova turbína oběžné kolo VD Dalešice

57 Typy vodních elektráren - jezové Jez Elektrárna Elektrárna Plav. komora

58 Typy vodních elektráren - jezové

59 Typy vodních elektráren - jezové

60 Typy vodních elektráren - jezové

61 Typy vodních elektráren přehradní VD Orlík Korunový přeliv Hráz Elektrárna Lodní výtah Vývar

62 Typy vodních elektráren přehradní VD Orlík

63 Typy vodních elektráren přehradní VD Slapy

64 Typy vodních elektráren přečerpávací PVE Dlouhé Stráně Horní nádrž Dolní nádrž Podzemní elektrárna Hráz

65 Typy vodních elektráren přečerpávací PVE Dlouhé Stráně

66 Typy vodních elektráren přečerpávací PVE Dalešice Horní nádrž Bezp. přeliv Hráz Elektrárna Skluz Dolní nádrž

67 Typy vodních elektráren soustava elektráren Maltatal

68 Typy vodních elektráren přečerpávací PVE Rottau
