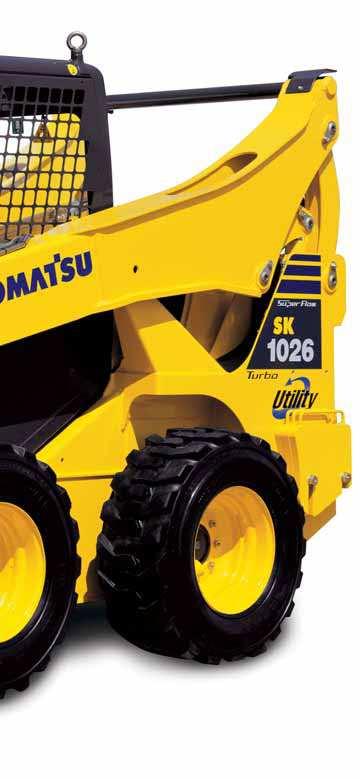

1 SK 1026 Smykem říený nakladač SK VÝKON MOTORU 63,9 kw / 85, rpm PROVOZNÍ HMOTNOST kg OBJEM LOPATY kg

2 Stručný přehled Vysoce univerální a kompaktní smykem říený nakladač SK je výsledkem kušeností a technologií, které společnost Komatsu ískala během uplynulých 80 let. Projekt byl vyvíjen se stálou poorností věnovanou potřebám ákaníků celého světa. Výsledkem je uživatelsky příjemný stroj, který nabíí špičkový výkon. Mimořádný výkon PPC hydraulické servoovládání Systém snímání átěže CLSS (Closed-centre Load Sensing System) 2 rychlostní převodovka Automatické vyrovnávání pracovního aříení Systém automatické regulace výkonu (Automatic Power Control - APC) Absolutní univerálnost Konstrukce s paralelním dvihem Bohatá paleta příslušenství K dispoici také vere Super Flow 2

3 SK VÝKON MOTORU 63,9 kw / 85, rpm Maximální pohodlí obsluhy Prostorná kabina LCD panel Plynový pedál PROVOZNÍ HMOTNOST kg OBJEM LOPATY kg Nejpřísnější bepečnostní normy Kabina s ochrannou konstrukcí ROPS/FOPS Bepečnostní snímače Vynikající výhled v rosahu 360 Hydraulické brdy s negativním účinkem Snadné provádění servisních úkonů Jednoduchý přístup ke všem bodům denní kontroly Sklápěcí kabina umožňující snadné provádění údržby Prodloužený 250 hodinový servisní interval Satelitní sledovací systém Komatsu 3

4 Mimořádný výkon Vysoká efektivita PPC servoovládání Lopata s automatickým vyrovnáváním sklonu je jednou mnoha standardních funkcí tohoto smykem říeného nakladače Komatsu, která aručuje vysoký výkon při jakékoli práci. Plynový pedál a dvoustupňová převodovka ještě více vyšují produktivitu obsluhy. Proporcionální servoovládání (PPC) umožňuje jednoduché říení modelu SK Přiroené pohyby a maximální přesnost aručují dokonalou efektivitu a výnamně přispívají ke snížení únavy obsluhy. Pravá ovládací páka ovládá rameno a lopatu a levá páka ovládá převodovku. 4 Systém automatické regulace výkonu (Automatic Power Control - APC) Díky systému automatické regulace výkonu (APC) může obsluha vždy využít maximálního výkonu motoru, aniž by docháelo k výkonovým trátám nebo k přetížení. Tento systém poskytuje prioritu pracovnímu aříení, většinu bytkového výkonu převádí do pojedových motorů a abraňuje astavení motoru - a to i při nejnáročnějších pracovních operacích.

5 Maximální pohodlí obsluhy Prostorná kabina Prostorná kabina se širokým vstupem a pohodlným sedadlem poskytuje úroveň komfortu, která nemá v této třídě strojů srovnání. Ergonomické uspořádání ovládacích prvků a vynikající výhled v romeí 360 ajišťují snadné a bepečné provádění prací ve všech provoních podmínkách. Na přání může být model SK vybaven předními vstupními dveřmi, které dosahují až po strop kabiny a společně s bočními okny, topením a klimatiací ajišťují maximální komfort při provou v každém ročním období. LCD panel LCD panel, který je umístěn na bepečnostní ábraně, umožňuje podrobné monitorování všech hlavních funkcí stroje: od množství paliva, až po teplotu chladicí kapaliny, stav vduchového filtru, tlak motorového oleje a mnoha dalších funkcí. Plynový pedál Za účelem optimálního využití motoru, snížení spotřeby paliva a snížení provoního hluku může obsluha stroje měnit otáčky motoru pomocí plynového pedálu, aniž by musela sundat ruku ovládací páky. 5

6 Nejpřísnější bepečnostní normy Bepečnostní snímače V případě nepovolených manévrů abrání důmyslný systém snímačů na bepečnostním rámu a na sedadle všem pohybům stroje a ablokuje pracovní aříení. Kabina s ochrannou konstrukcí ROPS/FOPS, vynikající dynamická stabilita stroje a výhled v romeí 360 umožňují práci obsluhy s naprostou jistotou. 6 Brdy Provoní a parkovací brdy jsou součástí pojedových motorů. Jedná se o hydraulicky ovládané brdy s negativním účinkem, které mohou být abrděny nebo odbrděny pouhým stisknutím tlačítka, které je umístěno na přístrojovém panelu vlevo od obsluhy. Není-li motor v chodu, brdy jsou vždy abržděny.

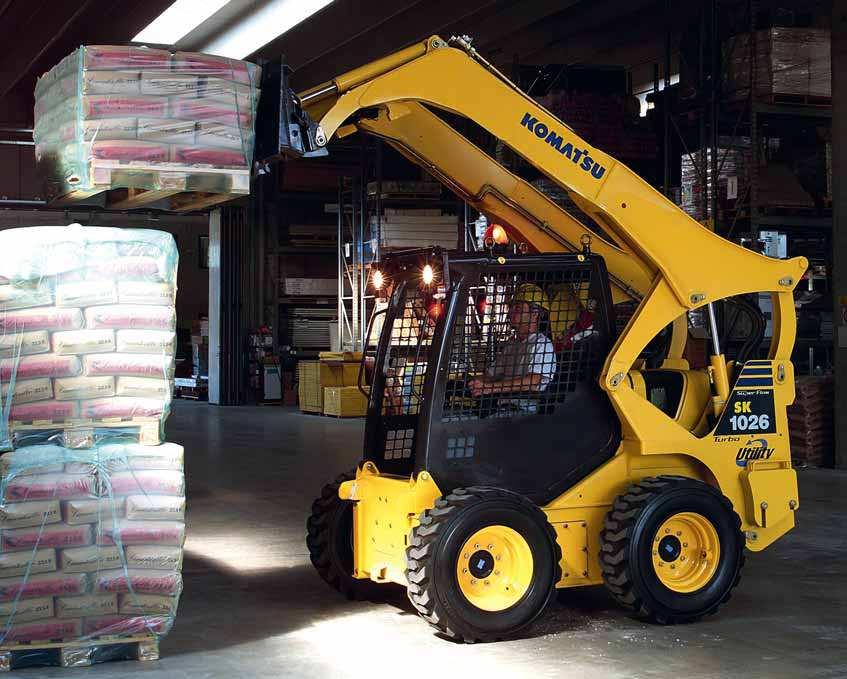

7 Absolutní univerálnost Široká paleta příslušenství Paralelní dvih S tímto strojem může být používána široká řada příslušenství, která může být využita na mnoha růných pracovištích. Dokonalý stroj pro každodenní použití na farmách, na staveništích, v průmyslových prostředích nebo v přístavech. Smykem říený nakladač Komatsu může provádět náročnou práci s nesrovnatelnou všestranností. Model SK je také nabíen ve veri s hydraulickým systémem Super Flow, který umožňuje použití specialiovaného pracovního příslušenství a který nabíí mimořádný výkon a flexibilitu. Konstrukce ramen s paralelním dvihem vytváří tohoto modelu stroj, který je vhodný především pro nakládací a vykládací operace, prováděné ejména pomocí paletiačních vidlí. Díky této speciální konstrukci udržuje model SK během celé trajektorie konstantní dosah lopaty. To ajišťuje tomuto stroji dosažení větších možných klopných momentů než u běžných modelů, stejně jako jednoduchost a bepečnost při práci v maximální výšce. 7

8 Jednoduchá údržba Snadný přístup ke kontrolním bodům Běžné úkony údržby a pravidelné prohlídky mohou být prováděny po jednoduchém otevření adního krytu motoru. Otevření adního krytu navíc umožňuje obslue přístup k chladičům a jejich snadnému čištění (chladiče jsou naklápěcí). Při speciálních úkonech údržby umožňuje sklápěcí kabina kompletní přístup k převodovce a k hlavním součástem hydraulického systému. Použití speciálních samomaných pouder prodlužuje interval maání všech čepů až na 250 provoních hodin. Kryt motoru: rychlá kontrola motoru 8 Zadní kryt: snadné provádění kontroly a čištění chladičů

9 Satelitní sledovací systém Komatsu KOMTRAX je revolučním systémem vyhledávání strojů, navrženým k úspoře Vašeho času a nákladů. Nyní můžete své aříení sledovat kdykoliv a kdekoliv. Využití cenných informací o stroji, jištěných přes webové rohraní KOMTRAX optimaliuje plánování údržby stroje a jeho výkonnosti. Produktivní čas stroje S Denním pracovním přehledem ve formě grafu dostáváte přesné údaje o běhu motoru Vašeho stroje, jako např. kdy byl motor nastartován a astaven, stejně jako o celkové době jeho běhu. Poloha celé flotily Senam Vašich strojů neustále náorňuje jejich polohu v republice i ostatních emích. Bepečnostní upoornění Můžete dostávat bepečnostní upoornění jak přes webové rohraní Komtraxu, tak i em. Další abepečení Funkce Uamčení motoru poskytuje možnost naprogramovat, kdy může být motor nastartován. S funkcí Geo plotu systém KOMTRAX asílá upoornění o pohybu stroje v a mimo předem definovaný prostor. Se systémem KOMTRAX můžete: Zjistit kdy a kde Váš stroj rovna pracuje Být informováni o neoprávněných pracích či pohybech stroje Nastavit a dostávat ová upoornění využitá jako alarm stroje O dalších podrobnostech o systému Komtrax Vás informuje brožura KOMTRAX, dostupná u Vašeho nejbližšího dodavatele strojů KOMTRAX. 9

10 Technické údaje MOTOR PŘEVODOVKA Nová generace motorů byla vyvinuta tak, aby odpovídala požadavkům nejpřísnějších norem týkajících se emisí. Model... Komatsu S4D98E-2NFE Typ... čtyřdobý, vodou chlaený vnětový motor Vrtání dvih mm Počet válců...4 Výkon motoru při otáčkách motoru ot/min ISO ,9 kw / 86,9 PS ISO 9249 (výkon na setrvačníku)...62,0 kw / 84,3 PS Max. kroutící moment/otáčky motoru Nm / ot/min Sání... turbodmychadlo Chladicí systém... voda Typ vduchového filtru...suchý s bepečnostní vložkou Startování... elektrický startér s předehřevem sání pro chladné počasí Typ... hydrostatická Čerpadla... 2 dvoustupňové s měnitelným průtokem Hydraulické motory... 2 x axiální pístový Koncové převody s konstantním áběrem s válečkovými řetěy pro těžký provo v olejové láni. Počet převodových stupňů...2 Maximální pojedová rychlost...16 km/h Automatická parkovací i provoní kotoučová brda v olejové láni s negativním chodem. PROVOZNÍ HMOTNOST ELEKTRICKÝ SYSTÉM Napájecí napětí...12 V Akumulátor Ah Alternátor...40 A Provoní hmotnost se standardní lopatou, s provoními náplněmi, + obsluha 75 kg (ISO 6016) kg HYDRAULICKÝ SYSTÉM Typ... Komatsu CLSS Hydraulické čerpadlo... ubové čerpadlo Maximální průtok l/min Maximální provoní tlak barů Hlavní rovaděč... 3 prvky s kompletním pilotním ovládáním Hydraulický systém SUPER FLOW (nadstandard): Maximální průtok l/min Maximální provoní tlak barů Hlavní rovaděč... 3-sekční PNEUMATIKY Standardní PR Nadstandard PR (úké pneumatiky) (široké pneumatiky) PROVOZNÍ KAPALINY Hydraulický systém l Palivová nádrž l Koncové převody (řetěy) l Motorový olej... 12,5 l NAKLADAČ Jmenovitá nosnost (ISO 14397) kg Překlápěcí atížení (ISO 14397) kg Objem standardní lopaty (ISO 7546)...0,42 m³ Rypná síla lopaty (ISO 14397) dan (2.450 kg) OVLÁDACÍ PRVKY ŽIVOTNÍ PROSTŘEDÍ Proporcionální ovládání (PPC). Levá páka ovládá pohyby stroje a pravá páka ovládá pracovní aříení. Ovládací pedál ovládá přídavný hydraulický okruh příslušenství. Bepečnostní systém astaví všechny operace, dojde-li ke dvižení bepečnostního rámu nebo nesedí-li obsluha na sedadle. Úroveň vibrací (EN 12096:1997)* Ruka/paže... 2,5 m/s² (přesnost K = 1,2 m/s²) Tělo... 0,5 m/s² (přesnost K = 0,2 m/s²) * pro posouení případných riik dle 2002/44/EC, prosíme konultujte s ISO/TR 25398:

11 R R Roměry 240

12 Smykem říený nakladač SK Standardní a nadstandardní vybavení MOTOR Vnětový, přeplňovaný motor Komatsu S4D98E-2NFE s přímým vstřikováním Alternátor 40 A Akumulátor 100 Ah PŘEVODOVKA 2 rychlostní převodovka HYDRAULICKÝ SYSTÉM Přídavný hydraulický okruh pro příslušenství Univerální rychloupínač Funkce plovoucí poloha SUPER FLOW vere s 3 sekčním ovládacím ventilem PNEUMATIKY A BRZDY Standardní PR Automatická pracovní a parkovací brda Úké pneumatiky PR Široké pneumatiky KABINA Sklápěcí kabina s ochrannou konstrukcí ROPS / FOPS (třída 1) Nastavitelné sedadlo s bepečnostním pásem Bepečnostní ávora se abudovaným displejem Přístrojová deska obsahující: - počítadlo provoních hodin - LCD indikátor množství paliva - LCD indikátor teploty chladicí kapaliny motoru - výstražné kontrolky: přítomnost obsluhy, sklopení bepečnostní ávory - ostatní kontrolky: anesení vduchového filtru, tlak motorového oleje, dobíjení, filtr hydraulického oleje, předehřev motoru, parkovací brda, pracovní světla, ukaatele směru, plovoucí poloha Plynový pedál Venkovní ásuvka 12 V Uavřená kabina s bočními okny, dveřmi (se stěračem) a topením a klimatiací Pneumaticky odpružené sedadlo s bepečnostním pásem Pevná nebo posuvná boční okna Vnitřní ásuvka 12 V SERVIS A ÚDRŽBA KOMTRAX - Satelitní sledovací systém Komatsu Cyklónový předčistič BEZPEČNOSTNÍ VYBAVENÍ Výstražné aříení pětného chodu Klakson Odpojovač akumulátoru Výstražný majáček Příslušenství a doplňky pro provo na veřejných komunikacích Zadní pětná rcátka Ochranná konstrukce FOPS třída 2 DALŠÍ VYBAVENÍ Automatické vyrovnávání pracovního aříení Blatníky Zadní protiávaží 126 kg (6 kusů) PŘÍSLUŠENSTVÍ Lopata mm se uby nebo be ubů Lopata mm se uby nebo be ubů Lopata mm se uby nebo be ubů Břit na uby Šroubovaný břit Paletiační vidle Zvedací oka SYSTÉM OSVĚTLENÍ Dvě přední pracovní světla Dvě adní pracovní světla Příslušenství je dostupná velmi široká paleta. Pro podrobný přehled dodávaného příslušenství kontaktujte prosíme svého dodavatele Komatsu. Na přání jsou dodávány další doplňky standardní vybavení nadstandardní vybavení Váš dodavatel Komatsu: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax WKSS /2010 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Uvedené údaje jsou neávané, právo k provádění měn vyhraeno. Zobraené ilustrace a diagramy se mohou lišit od standardního vybavení. Standardní a doplňkové příslušenství se může lišit v ávislosti na regionu prodeje. Powered by TCPDF (
