1 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana Schodiště 2 Změny Datum Iniciály Strana Nová verze 06/2017 I fw Schodišťové stupně 7 Schodišťové nosníky 10 Zábradlí 13 Nosič sloupků Koncový nosič 18 Horizontála se sponou 20 Podestová výztuha 24 Ocelové podlahy 25 Vysvětlivky 33 Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 1 33

2 Schodiště UAS Č. Katalogové číslo 1 Postranní profil 1 2 Schody 3 Spojovací vzpěra Platí pro Schodiště UAS 250/ Schodiště UAS 300/ Schodiště UAS 75x75/ Schodiště UAS 75x150/50 T Schodiště UAS 75x150/50 S Schodiště UAS 75x150/ Schodiště UAS 75x150/100 S Schodiště UAS 75x250/ Schodiště UAS 75X300/ Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 2 33

3 Schodiště UAS Max. 20mm Prasklina vedle sváru < 20 mm > 20 mm Prasklina ve sváru Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 3 33

4 Schodiště UAS Prasklina v základně (Vylomený stupeň) Prasklý stupeň Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 4 33

5 Schodiště UAS Místní deformace na začátku konci schodiště Promáčkliny v postranním profilu Bez prasklin v materiálu nebo sváru Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 5 33

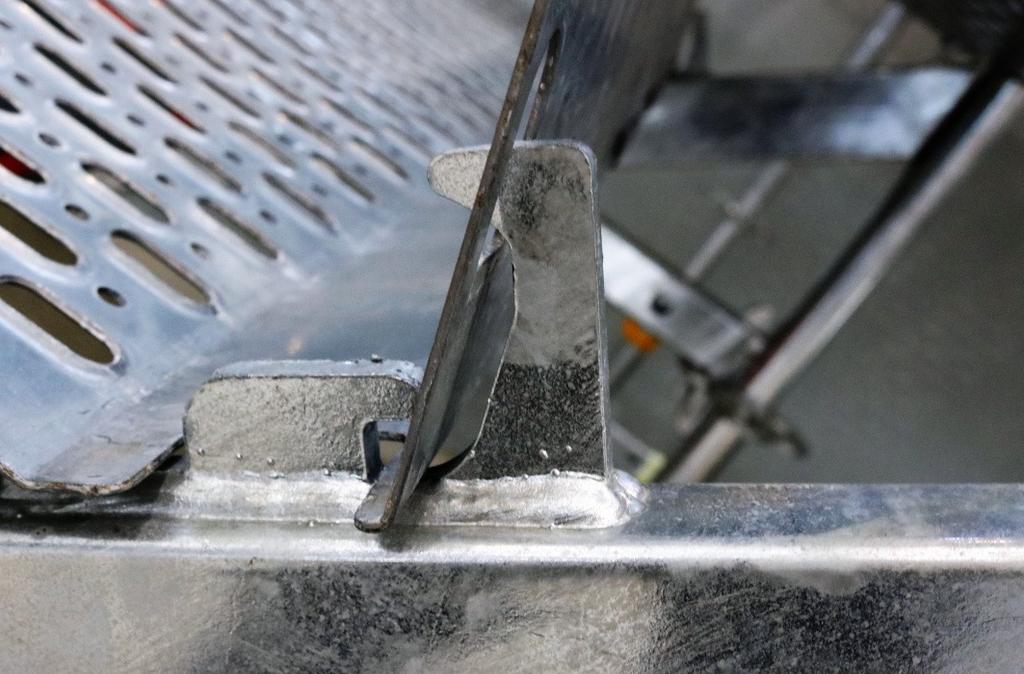

6 Schodišťové nosníky UA ( ) Ohnutý závěs Pokud možno Nebo pokud nadále není možno Nebo pokud zlomeno Promáčkliny v profilu Ø 3 cm a hrany nejsou poškozeny Nebo > Ø 3 cm Nebo poškozené hrany Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 6 33

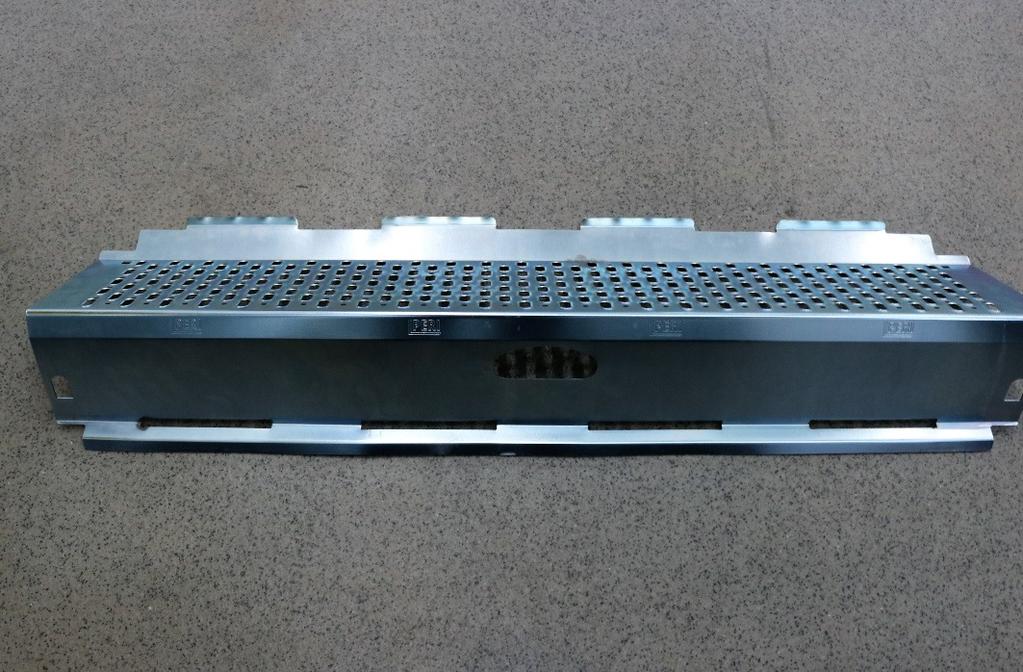

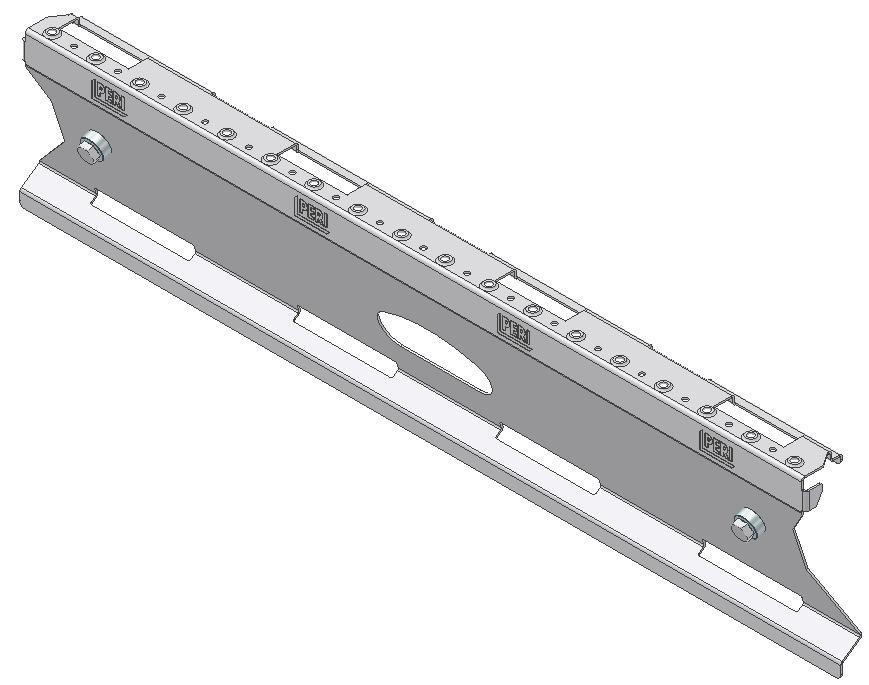

7 Schodišťový stupeň Č. Katalogové číslo 1 Spojovací vzpěra 1 2 Profil 3 Šestihranný šroub M 12x Platí pro Schodišťový stupeň UAR Schodišťový stupeň UAR Koncový stupeň UAE Koncový stupeň UAE Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 7 33

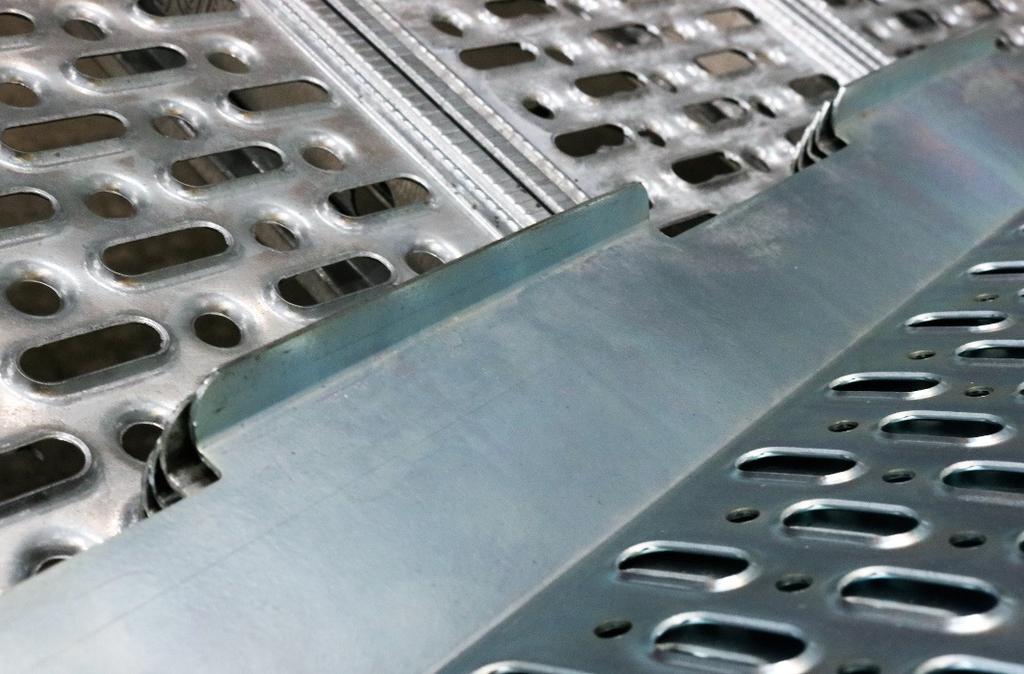

8 Schodišťový stupeň Spojovací vzpěra ohnutá Spojení možné Nebo spojení již není možné Nebo srovnání již není možné Chybějící šroub Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 8 33

9 Schodišťový stupeň Ohnutý Pokud možno Nebo pokud nadále nepoužitelné Stupeň ohnutý roztržený Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 9 33

10 Schodišťové nosníky UZS Č. Katalogové číslo 1 1 Stupňový profil 2 Podpěrka 3 Připojení 2 4 Koncová patka 3 Platí pro Schodišťové nosníky UZS 28/ Schodišťové nosníky UZS 56/ Schodišťové nosníky UZS 110/ Schodišťové nosníky UZS 250/ Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 10 33

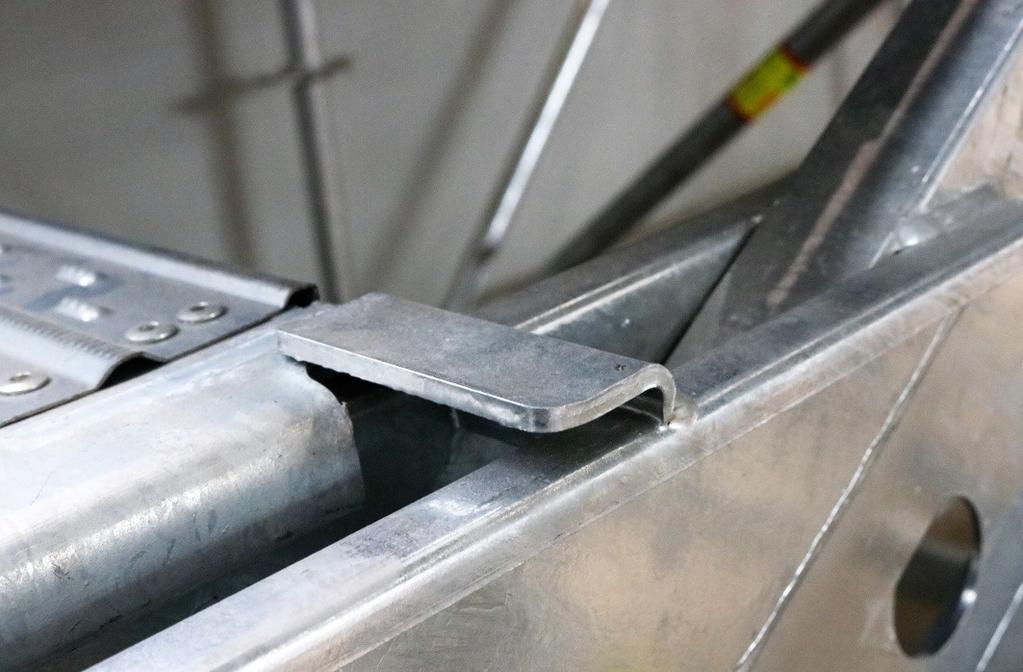

11 Schodišťové nosníky UZS Stupňový profil ohnutý Osazení možné Nebo pokud narovnání možné Nebo pokud narovnání není možné Podpěrka ohnutá Pokud možno h= 8 mm Nebo pokud nadále nepoužitelné Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 11 33

12 Schodišťové nosníky UZS Koncová patka ohnutá Pokud možno Pokud je svár prasklý Klín chybí Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 12 33

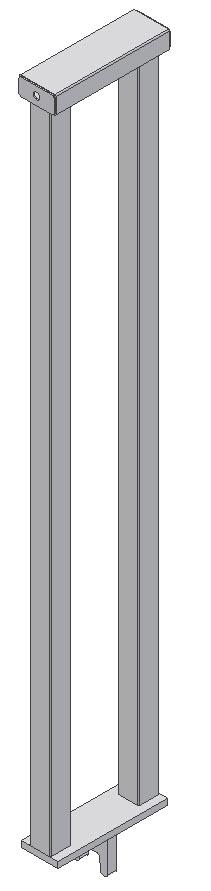

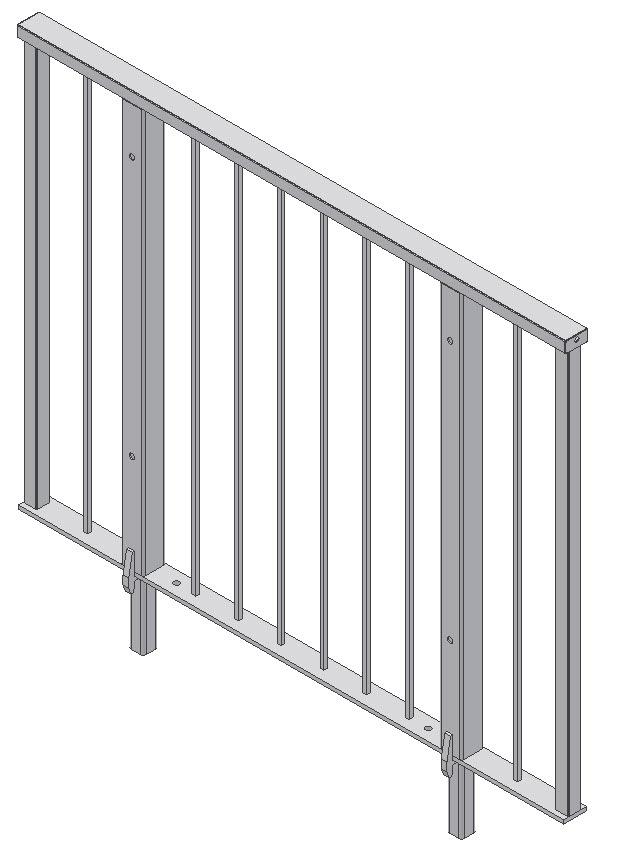

13 Schodišťové zábradlí Podestové zábradlí Zábradlový rám Č. Katalogové číslo 1 1 Zábradlí 2 2 Rozpěra 3 3 Spojovací vzpěra Platí pro Schodišťové zábradlí UZG 56/ Schodišťové zábradlí UZG 110/ Schodišťové zábradlí UZG 250/ Podestové zábradlí UZG Zábradlový rám UZG Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 13 33

14 Zábradlí Připojení pro Zábradlový sloupek ohnuté Vložení možné Nebo pokud není možné Rozpěra ohnutá Nepoškozený svár Nebo s poškozeným svárem Schodišťové zábradlí ohnuté < povolené ohnutí (L/250) Nebo > 5 mm (110/83) Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 14 33

15 Zábradlová Spojka (108387;108218) Šroub IMBUS M12 Chybějící Zničený (nepohyblivý) špatným zacházením Ohnutá Zábradlí jsou spojitelná Zábradlí nejsou spojitelná Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 15 33

16 PERI Nájemní kritéria Přechod zábradlí Pokyny Fakturace Části přechodu zábradlí vylomené Bez rizika zranění Riziko zranění kvůli ostrým hranám Viditelně nepoužitelné Části trubky vylomené Nasazení možné Nebo pokud nadále nepoužitelné Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz Typ

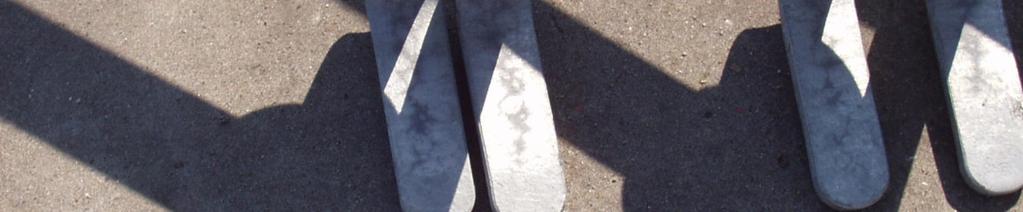

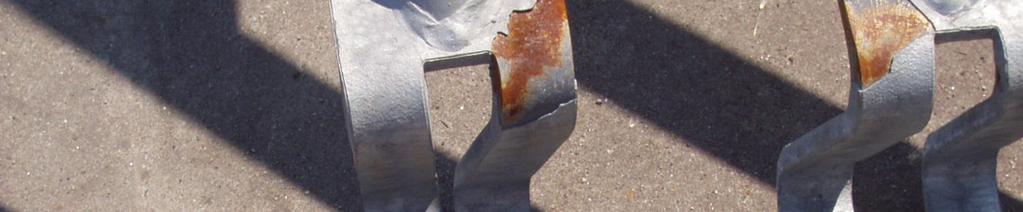

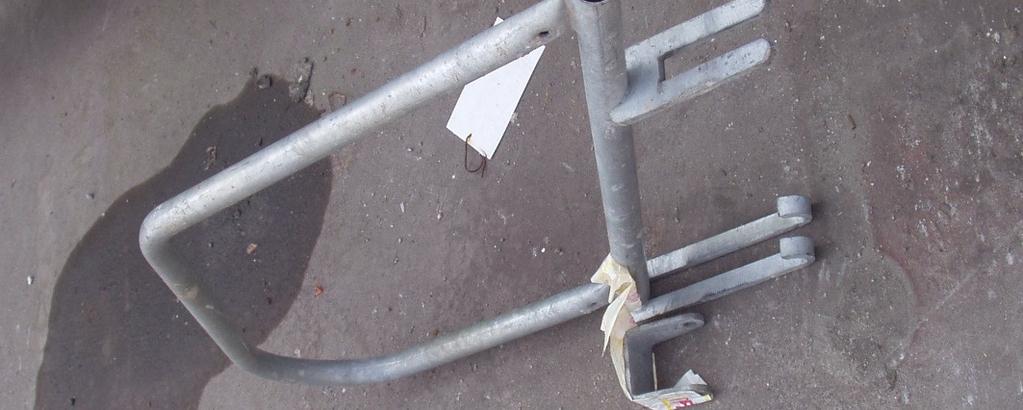

17 Schodišťové zábradlí UAG UAH (100742, ) Zábradlí ohnuté Vidlice ohnutá či rezavá Odrezit a zabarvit, narovnat Chybějící třmen závěsu (Třmen UAH) Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 17 33

18 Nosič sloupků Koncový nosič Č. Katalogové číslo 1 1 Připojcní Horizontální profil Platí pro Nosič sloupků UZF Nosič sloupků UZF Nosič sloupků UZF Koncový nosič UZE Koncový nosič UZE Koncový nosič UZE Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 18 33

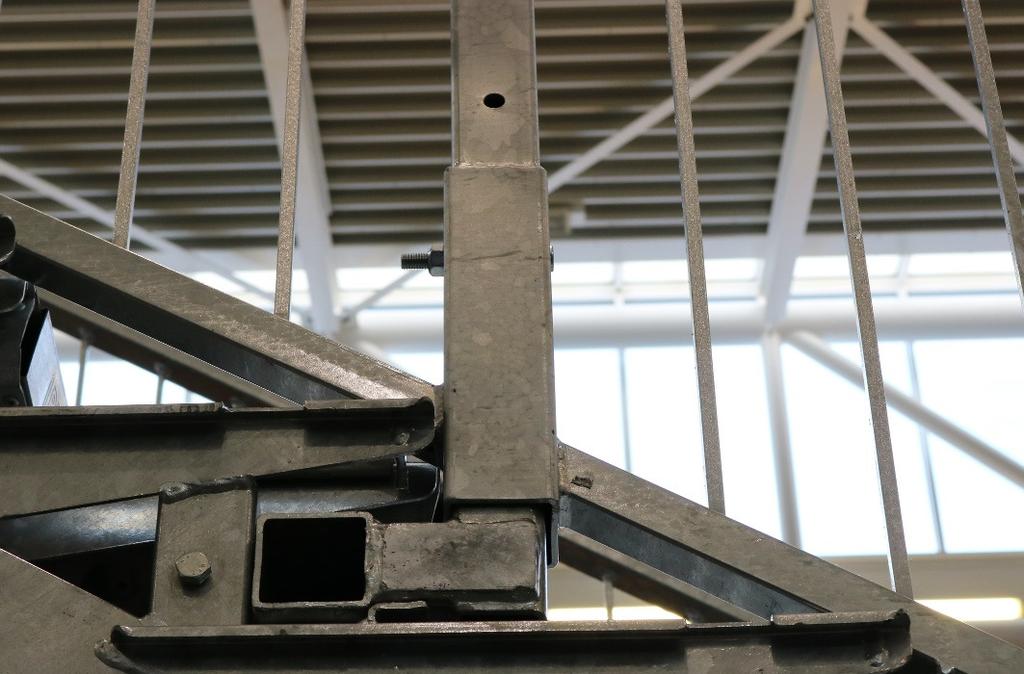

19 Nosič sloupků Koncový nosič Připojení ohnuté Pokud možno Nebo pokud nadále nepoužitelné Horizontální profil ohnutý Vložení do schodišťového zábradlí možné Nebo vložení není možné Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 19 33

20 Horizontála se sponou (106626) Místní promáčklina v profilu Hrany nepoškozeny Klín vytržen Klín Chybějící Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 20 33

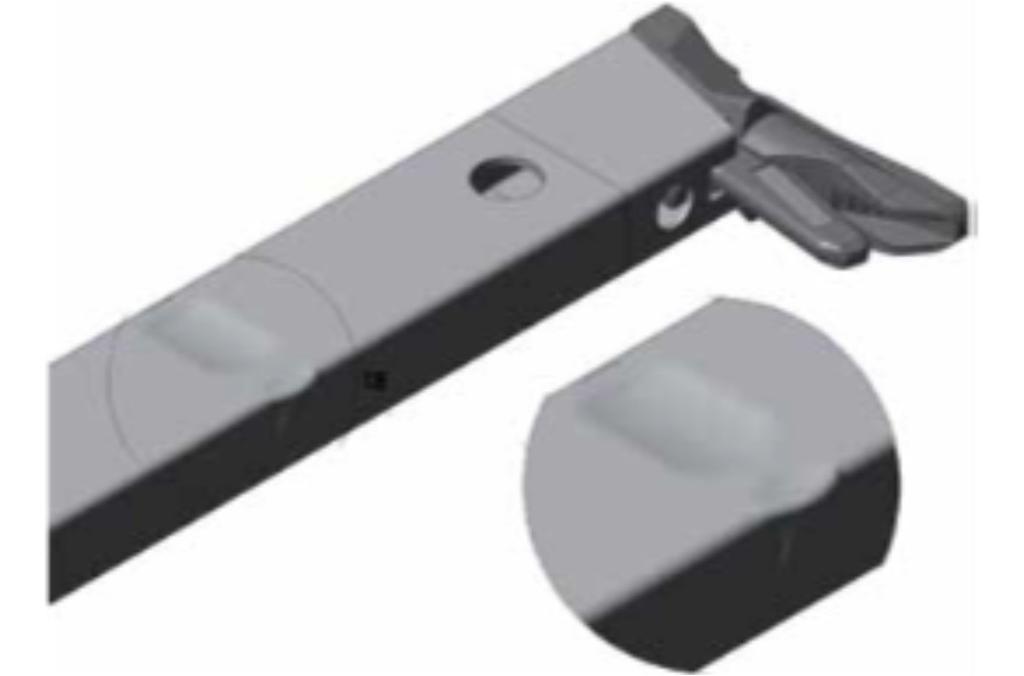

21 Horizontála se sponou (106626) Profil ohnutý na hraně Deformace na klínu a okolo Pokud možno Nebo pokud nadále nepoužitelné Nebo pokud je prasklina v materiálu Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 21 33

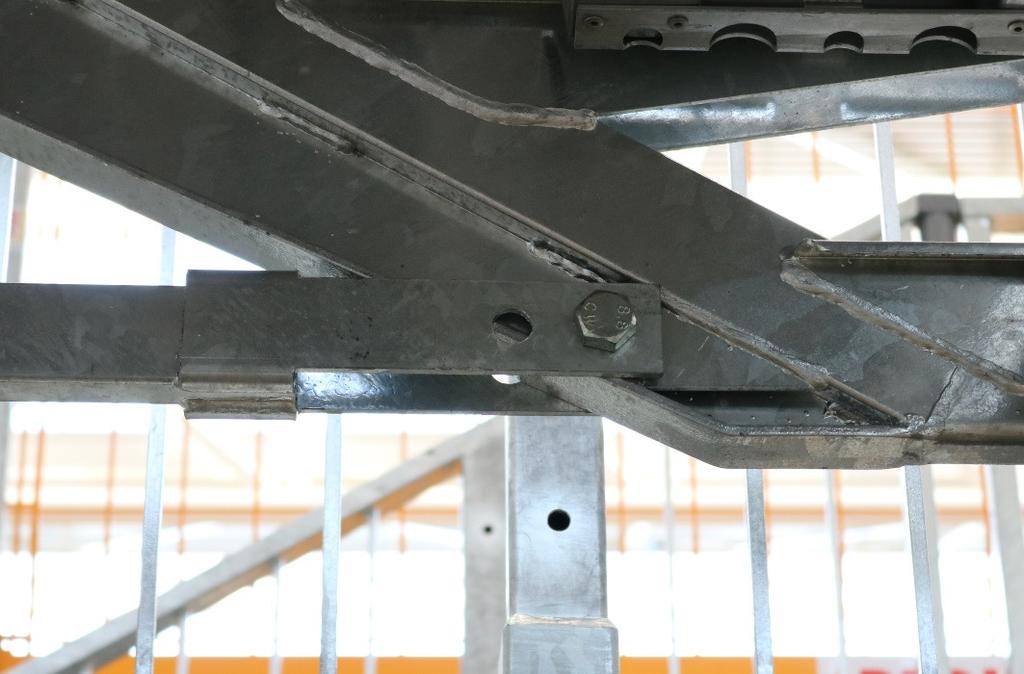

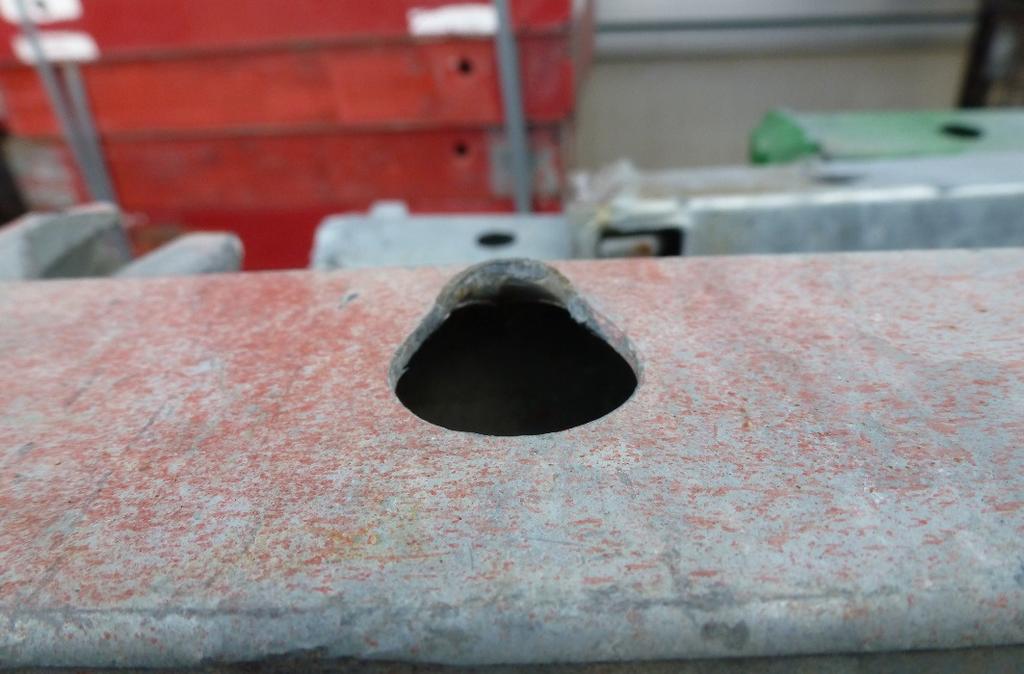

22 Horizontála se sponou (106626) Vymačkaná díra Pokud původní tvar díry nezměměn Nebo pokud tvar změněn Nebo pokud je trhlina v materiálu Profil ohnutý Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 22 33

23 Horizontála se sponou (106626) Připojení ohnuté Pokud možno srovnat Pokud již není použitelné Pokud je prasklina ve sváru Šrouby Matky Chybějící (Šroub) (Matka) Nebo pokud poškozeno (Šroub) (Matka) Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 23 33

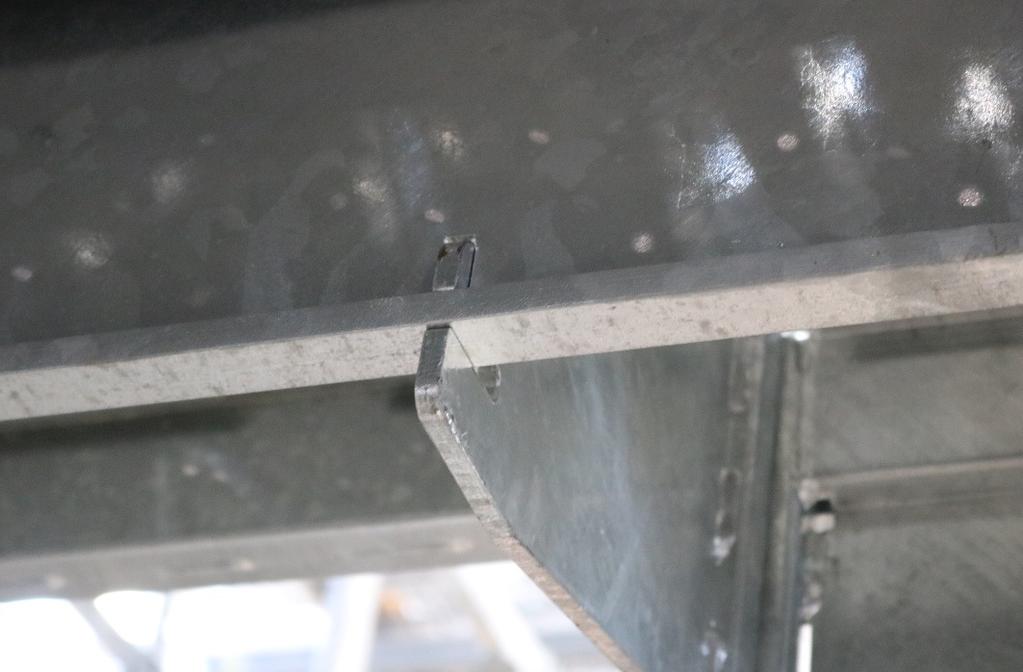

24 Podestová výstuha (108034; ; ; ) Připojení ohnuté Pokud lze, možno srovnat za studena Pokud nelze srovnat za studena Pokud je poškozený svár Vyztužení ohnuté Pokud funguje spojení a není poškozený svár Pokud je svár poškozen Pokud nefunguje spojení Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 24 33

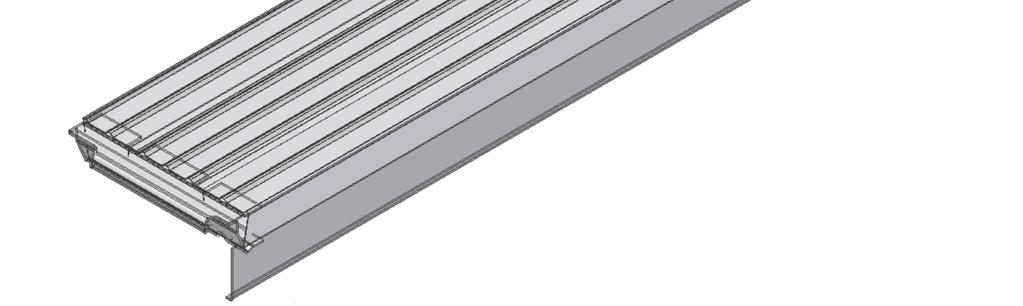

25 Ocelové podlahy UDS Public Č. Katalogové číslo 1 1 Připojení - kování Povrch UDS 3 3 Postranní štít UDS Platí pro Ocelová podlaha UDS 32x150 Public Ocelová podlaha UDS 32x200 Public Ocelová podlaha UDS 32x250 Public Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 25 33

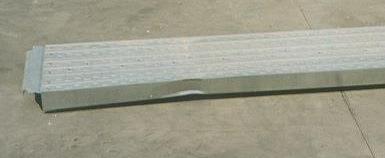

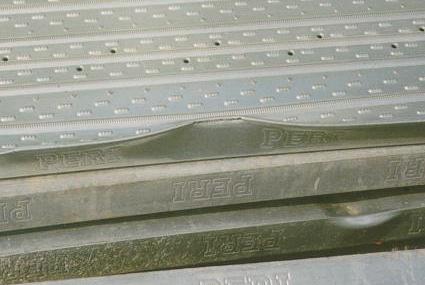

26 Ocelové podlahy UDS Public Místní deformace v postranním profilu Pokud není poškozeno kování Promáčknutý postranní profil Osazení podlahy musí jít snadno Promáčklina na konci podlahy Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 26 33

27 Steel Deck UDS Public Průhyb z vrchní strany > 10 mm Tox spoje poškozeny Průhyb z vrchní strany I boku přes hranu > 10 mm Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 27 33

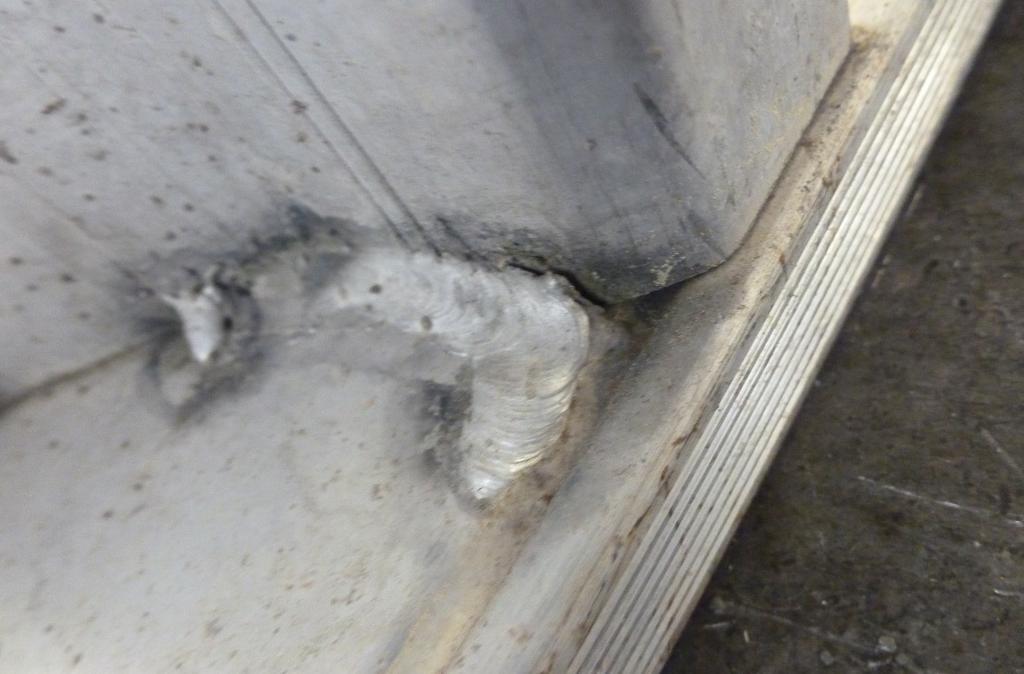

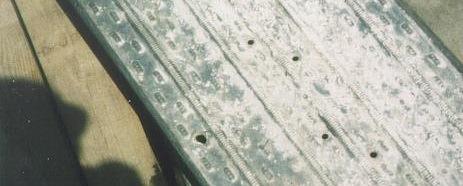

28 Ocelová podlaha UDS Public Díra v povrchu 10 mm a žebro nepoškozeno Nebo > 10 mm Nebo žebro poškozeno Zavařené díry v povrchu Ø 25 mm Hrana poškozena Žebro poškozeno Rezavý povrch Pouze povrchová koroze! Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 28 33

29 Ocelové podlahy UDS Public Zlámané/Chybějící nýty Třmen pojistky kování Ohnutý Nebo zlomený Postranní plech ohnutý Pokud možno Nebo pokud není nadále použitelvé (150) (200) Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 29 33

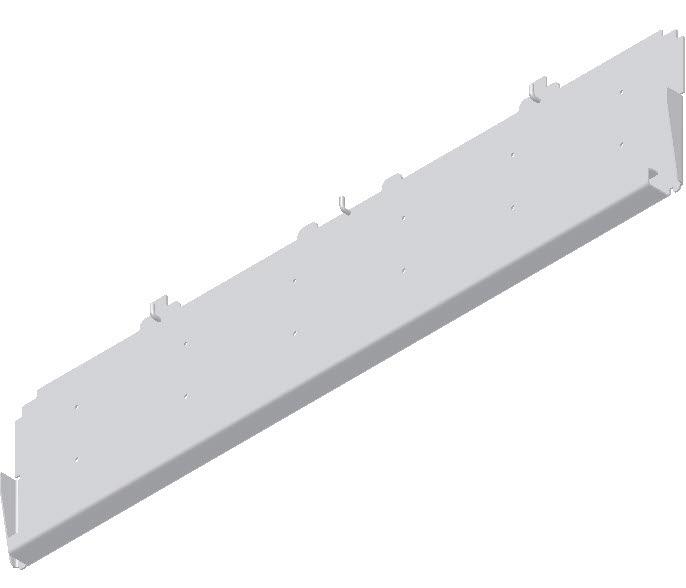

30 Podlahy UZD Podestový překlad UZD Č. Katalogové číslo 1 1 Závěs Postranní profil 3 Povrch 4 Hák Platí pro Podlaha UZD 150/ Podlaha UZD 150/ Podlaha UZD 150/ Podlaha UZD 200/ Podlaha UZD 250/ Podestový překlad UZD 150/ Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 30 33

31 Podlahy UZD Podestový překlad UZD Hák ohnutý Pokud možno narovnat za studena Pokud nadále nepoužitelné Podlaha ohnutá Spojení možné Nebo pokud nadále nepoužitelné Postranní profil ohnutý Pokud možno narovnat za studena Nebo pokud nadále nepoužitelné Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 31 33

32 Podestový plech UAB (101671) Připojení ohnuté Podestový plech ohnutý Pouze pro interní použití! NK_33_30_PERI_UP_Schodiště_1739_cz 32 33

33 Vysvětlivky Znaky Znak Význam Znak Význam Znak Význam Šrot Vyfakturovat zákazníkovi Vizuelní poškození OK materiál zůstane v nájemním skladu Nefakturovat zákazníkovi Funkční poškození Šrotový materiál není povoleno vydávat kvůli bezpečnosti Zkrácení Funkční poškození není povolen výdej materiálu Oprava dle pokynů Označení Statické poškození NENÍ povolen výdej z bezpečnostních důvodů Oprava za studena Později zkontrolovat svár, švy a okraje Výměna poškozené části Opravit pouze když se to vyplatí Doplnění náhradního dílu Čištění materiálu Pouze pro interní použití! Vysvětlivky Znaky 33 33
