1 Vysokotlaké stroje a jejich využití 1

2 Vysokotlaké stroje a jejich rozdělení Stroje studenovodní - stroje s elektrickým pohonem - stroje s nezávislým pohonem - stroje s extrémním výkonem - stroje stacionární Stroje horkovodní - stroje elektrické s naftovým ohřevem - stroje elektrické s bojlerovým ohřevem - stroje s benzínovým pohonem a naftovým ohřevem - stroje s naftovým pohonem a ohřevem - stroje stacionární

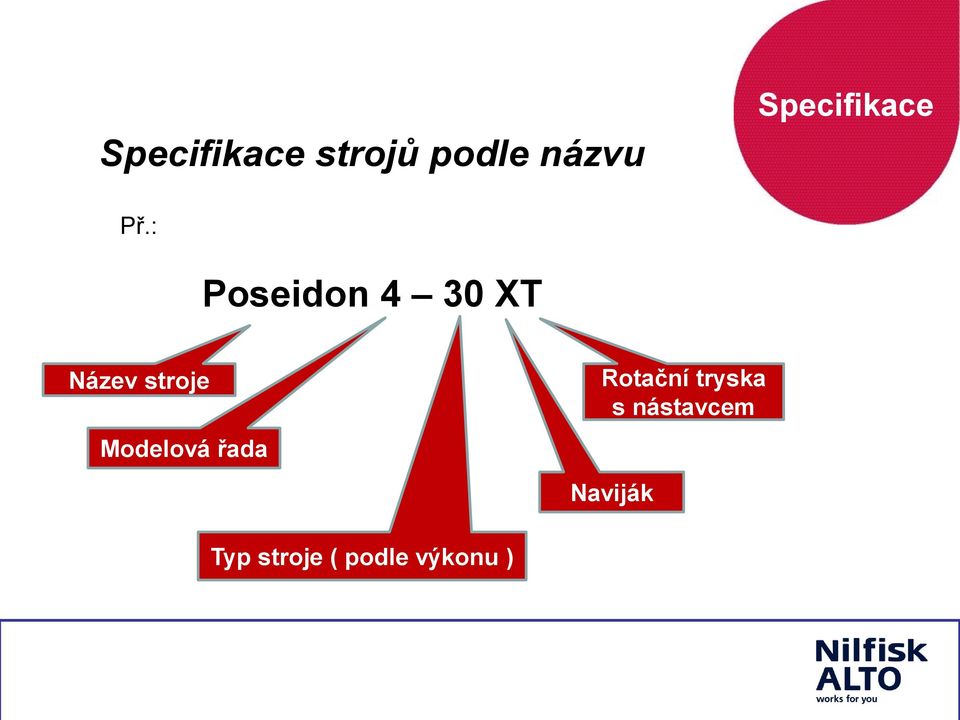

3 Specifikace strojů podle názvu Specifikace Př.: Poseidon 4 30 XT Název stroje Modelová řada Rotační tryska s nástavcem Naviják Typ stroje ( podle výkonu )

4 Správný výběr stroje s ohledem na předpokládanou životnost Poseidon 2 nebo Poseidon 3? Výsledky laboratorních testů - životnost čerpadla TEST Typ stroje Provoz ZAP/VYP Běžný provoz P P P Staré NP P P-6, Po uplynutí této doby je nutný servis. Teor. životnost hod/den dnů v týdnu týdnů v roce hodin za rok Předpokl. životnost / rok , ,625 Z výše uvedené tabulky vyplývá, že při navýšení pracovní doby stroje denně na 3 hodiny, rapidně klesá předpokládaná životnost. Z tohoto důvodu je potřeba navrhnout zákazníkovi stroj vyšší kategorie.

5 Doporučené stroje podle doby použití H o d i n d e n n ě > 6 6 5,5 POSEIDON 6, 7, NEPTUNE 7 5 POSEIDON 8, NEPTUNE 8 4,5 POSEIDON 5, NEPTUNE 4, NEPTUNE 5 4 3,5 2,5 1,5 3 POSEIDON 4, NEPTUNE 3 2 POSEIDON 3, NEPTUNE 2 1 POSEIDON 2, NEPTUNE 1 0,5 POSEIDON D n ů v t ý d n u

6 Studenovodní stroje s elektrickým pohonem Rozdělení Rozdělení podle tříd : Compact Medium Premium

7 Rozdělení Třída Compact

8 Poseidon 2-24,2-26 Portable Vysokotlaký stroj určený pro příležitostné použití, pro práci nepřesahující cca 1 hodinu. Vhodný např. pro oplachy fasád ve stavebnictví, pro řemeslníky, nebo pro různé malé rozsahy mytí na malých farmách Třída Compact Poseidon 2-22 T, 2-22 XT Vysokotlaký stroj určený pro příležitostné použití, pro práci nepřesahující cca 1 hodinu. Vhodný pro různé malé rozsahy mytí v malých firmách-mytí osobních vozidel, mytí filtrů, klimatizací a pod Poseidon 2-29 a 2-29 XT Vysokotlaké stroje určené pro použití nepřesahující cca 1,5 hodiny. Použitelný např. v menších autoservisech, autodopravách. Vhodné pro umývání malého množství osobních vozidel, využití také na malých farmách k menšímu rozsahu prací.

9 Poseidon 2-24,2-26 Portable - bronzová hlava čerpadla - 3 nerezové písty - ochranná konstrukce z trubek - tlak 100 bar a 140 bar - max. průtok 650 a 610 l/h - čisticí účinek 2,4 a 2,6 kg/ cm² Třída Compact Poseidon 2-22T, 2-22 XT, 2-25 XT - bronzová hlava čerpadla - 3 nerezové písty - regulace tlaku na stroji - nádržka na chemii 2litry - regulace přisávání chemie - verze T 10m tlak. Hadice + nástavec s rotačním kladivem - verze XT 15m tlak. hadice + nástavec s rotačním kladivem - tlak 120 bar, tlak 140 bar ( 2-25) - max. průtok 520 l/h, 610 l/h ( 2-25 ) - čisticí účinek 2,2 kg/ cm², 2,5 kg/ cm² ( 2-25 ) Poseidon 2-29 a 2-29 XT - bronzová hlava čerpadla - 3 kovové písty potažené keramikou - regulace tlaku na stroji - nádržka na chemii 2litry - regulace přisávání chemie - verze XT 15m tlak. hadice + nástavec s rotačním kladivem - tlak 160 bar - max. průtok 600 l/h - čisticí účinek 2,9 kg/ cm²

10 Rozdělení Třída Medium

11 Třída Medium Poseidon 3-30, 3-30XT, 3-40, 3-40XT Vysokotlaké stroje určené pro použití nepřesahující cca 1,5 až 2 hodiny práce. Vhodné pro umývání malého množství osobních vozidel, ve stavebnictví, na malých farmách, u řemeslníků Poseidon 4-28, 4-28XT, 4-30, 4-30XT, 4-36, 4-36XT Profesionální vysokotlaké stroje pro práci cca 3 hodiny denně. Díky pomaloběžnému čerpadlu mohou být nasazeny pro úklid na zemědělských farmách, autoservisech, stavebních firmách a malých autodopravách

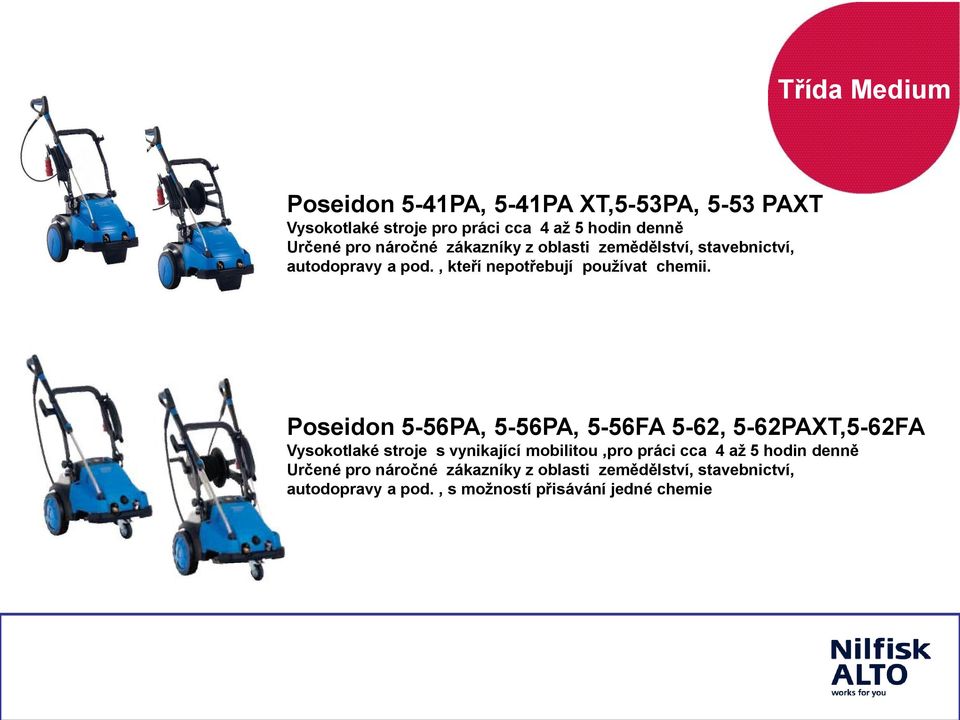

12 Třída Medium Poseidon 5-41PA, 5-41PA XT,5-53PA, 5-53 PAXT Vysokotlaké stroje pro práci cca 4 až 5 hodin denně Určené pro náročné zákazníky z oblasti zemědělství, stavebnictví, autodopravy a pod., kteří nepotřebují používat chemii. Poseidon 5-56PA, 5-56PA, 5-56FA 5-62, 5-62PAXT,5-62FA Vysokotlaké stroje s vynikající mobilitou,pro práci cca 4 až 5 hodin denně Určené pro náročné zákazníky z oblasti zemědělství, stavebnictví, autodopravy a pod., s možností přisávání jedné chemie

13 Poseidon 3-30, 3-30XT, 3-40, 3-40XT - bronzová hlava čerpadla - 3 nerezové písty - regulace tlaku na nástavci - chemický injektor + regulace dávkování chemie - 230V- P3-30, 400V P verze XT 15m tlak. hadice + nástavec s rotačním kladivem - tlak 150 bar, tlak 170 bar ( 3-40) - max. průtok 660 l/h, 830 l/h ( 3-40 ) - čisticí účinek 3 kg/ cm², 4 kg/ cm² ( 3-40 ) Vlastnosti a výhody Poseidon 4-28, 4-28XT, 4-30, 4-30XT, 4-36, 4-36XT - bronzová hlava čerpadla - 3 kovové písty potažené keramikou - pomaloběžné čerpadlo - regulace tlaku na nástavci - nádržka na chemii 4 litry ( mimo 4-28) - regulace přisávání chemie - 220V-P4-28;4-30; 400 V - P verze XT 15m tlak. hadice + nástavec s rotačním kladivem - tlak 140 bar (4-28) 160 bar (4-30,4-36) - max. průtok 660 l/h (4-28), 620 l/h (4-30), 760 l/h (4-36) - čisticí účinek 2,8; 3; 3,6 kg/ cm²

14 Poseidon 5-41PA, 5-41PAXT, 5-53PA, 5-53PAXT - bronzová hlava čerpadla - 3 keramické písty - regulace tlaku na nástavci - pomaluběžné čerpadlo - aktivace tlakem - sklopné držadlo, možnost zavěšení na jeřáb - verze XT 15m tlak. hadice + nástavec s rotačním kladivem - tlak 180bar ( 5-41), tlak 200 bar ( 5-53) - max. průtok 840 l/h (5-41), 1000 l/h ( 5-53 ) - čisticí účinek 4,1 kg/ cm², 5,3 kg/ cm² ( 5-53) Vlastnosti a výhody Poseidon 5-56PA, 5-56PAXT, 5-56FA, 5-62, 5-62PAXT, 5-62FA - bronzová hlava čerpadla - 3 keramické písty - regulace tlaku na nástavci - pomaluběžné čerpadlo - aktivace tlakem verze PA - aktivace průtokem - verze FA - verze XT 15m tlak. hadice + nástavec s rotačním kladivem - tlak 200 bar ( 5-56) ; 220 bar ( 5-62) - max. průtok 1 050l/h (5-56); l/h ( 5-62 ) - čisticí účinek 5,6 kg/ cm² (5-56); 6,2 kg/ cm²(5-62)

15 Rozdělení Třída Premium

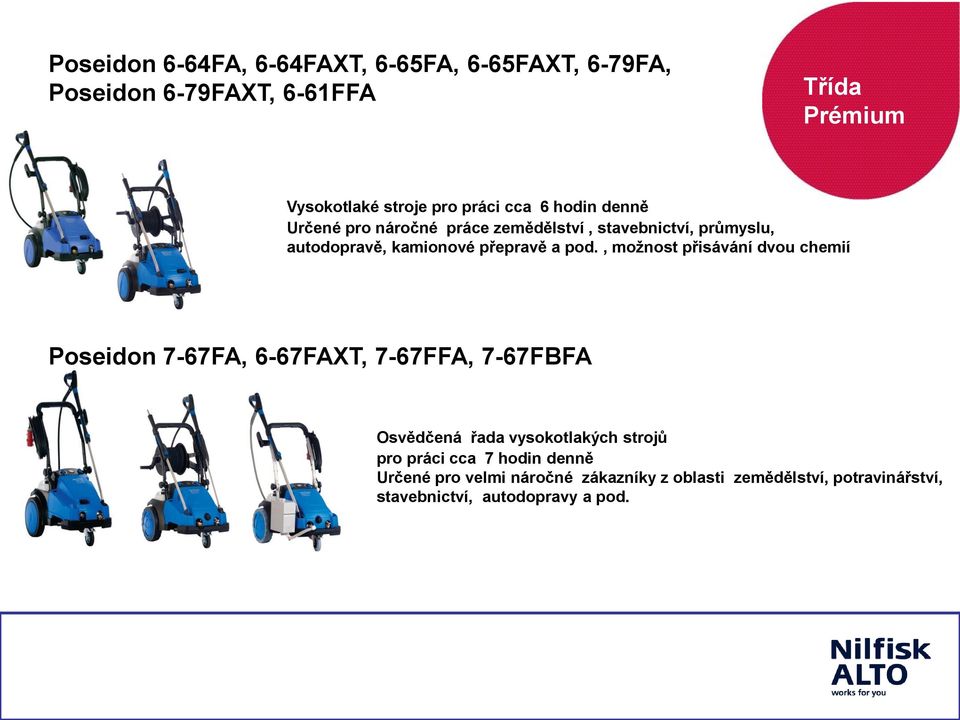

16 Poseidon 6-64FA, 6-64FAXT, 6-65FA, 6-65FAXT, 6-79FA, Poseidon 6-79FAXT, 6-61FFA Třída Prémium Vysokotlaké stroje pro práci cca 6 hodin denně Určené pro náročné práce zemědělství, stavebnictví, průmyslu, autodopravě, kamionové přepravě a pod., možnost přisávání dvou chemií Poseidon 7-67FA, 6-67FAXT, 7-67FFA, 7-67FBFA Osvědčená řada vysokotlakých strojů pro práci cca 7 hodin denně Určené pro velmi náročné zákazníky z oblasti zemědělství, potravinářství, stavebnictví, autodopravy a pod.

17 Poseidon 8-111, 8-111ST, 8-125, 8-125ST Vysokotlaké stroje s extrémním výkonem pro práci cca 7 hodin, Vhodné pro umývání osobních vozidel, nákladních vozidel, těžké techniky pod. Možnost napojení dvou pracovních míst. Nerezová verze je určena pro potravinářství. Třída Prémium

18 Poseidon 6-64FA, 6-64FAXT, 6-65FA, 6-65FAXT, 6-79FA, Poseidon 6-79FAXT, 6-61FFA - nová konstrukce čerpadla - 4 keramické písty - pomaluběžné čerpadlo - regulace tlaku na stroji - nádržka na chemii 2x 2,5 litrů + regulace chemie - sklopné držadlo, možnost zavěšení stroje na jeřáb - manometr - verze XT 15m tlak. hadice + nástavec s rotačním kladivem - tlak 250 bar (6-64); 180 bar(6-65); 170 bar(6-79); 100 bar ( 6-61) - max. průtok 1100 l/h (6-64);1310 l/h (6-65);1610 l/h(6-79, čisticí účinek v kg/ cm² : 6,4( 6-64); 6,5 (6-65); 7,9 (6-79); 6,1( 6-61) Poseidon 7-67FA, 6-67FAXT, 7-67FFA, 7-67FBFA - pomaluběžné čerpadlo C3-4 keramické písty - regulace tlaku na stroji - nádržka na chemii 2x 2,5 litrů + regulace chemie - sklopné držadlo, možnost zavěšení stroje na jeřáb - manometr - plováková nádrž + pěnový injektor ( 7-67 FBFA ) - verze XT 15m tlak. hadice + nástavec s rotačním kladivem - tlak 195 bar ( - max. průtok 1280 l/h - čisticí účinek 6,7 kg/ cm² Vlastnosti a výhody

19 Poseidon 8-111, 8-111ST, 8-125, 8-125ST Třída Prémium - řadové čerpadlo - 3 keramické písty - pomaluběžné čerpadlo - regulace tlaku na stroji - chemický injektor ( doplněk) - tlak 180 bar (8-111); 160 bar(8-125) - max. průtok 2100 l/h (8-111); 2500 l/h (8-125) - čisticí účinek v kg/ cm² : 11,1( 8-111); 12,5 (8-125) - nafukovací kola - parkovací brzda - nerezová konstrukce ( ) - možnost dodatečné montáže navijáku vysokotlaké hadice

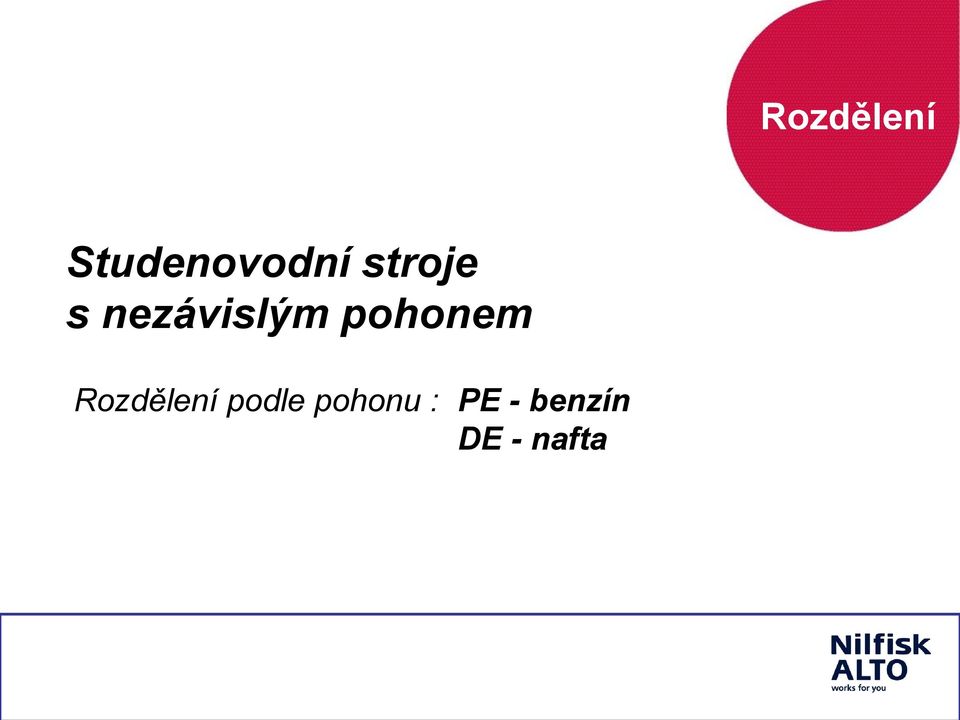

20 Rozdělení Studenovodní stroje s nezávislým pohonem Rozdělení podle pohonu : PE - benzín DE - nafta

21 Poseidon 2-31PE, 2-31PEXT, 3-36 PE Vysokotlaké stroje studenovodní s benzínovým motorem Honda GC a GX 160, osazené čerpadlem z Poseidonu 2 a Poseidonu 3( model 3-36PE). Maximální doba použití činí u Poseidonu 2 cca 1,5 hodiny, u Poseidonu 3 činí cca 2-2,5 hodin Rozdělení Poseidon 5-47, 5-47PEXT, 5-53PE, 5-67PE, 5-67 PEXT Vysokotlaké stroje studenovodní s benzínovým motorem Honda GX 270 ( P 5-47 PE) GX 340 ( P 5-53 PE, GX 390 ( P 5-67 PE) doba použití činí u Poseidonu 5 cca 4-5 hodin. Poseidon 5-54 DE Vysokotlaký studenovodní stroj s naftovým agregátem, Naftovým motorem Yanmar L100 DE. Doba použití je cca 4-5 hodin

22 Poseidon 2-31PE, 2-31PEXT, 3-36 PE - mosazná hlava čerpadla - 3 nerezové písty - regulace tlaku na stroji - chemický injektor - tlak 140 bar - max. průtok 700 l/h (P 2-31PE); 840 l/h (P 3-36 PE) - čisticí účinek v kg/ cm² : 3,1( P 2-31); 3,6 (P 3-36) Vlastnosti a výhody Poseidon 5-47, 5-47PEXT, 5-53PE, 5-67PE, 5-67 PEXT - mosazná hlava čerpadla - 3 keramické písty - regulace tlaku na stroji - chemický injektor - tlak 190 bar ( P 5-47); 200 bar ( P 5-53); 230 bar ( P 5-67 ) - max. průtok 900 l/h (P 5-47PE); 1030 l/h (P 5-53 PE); 1150 l/h ( P 5-67) - čisticí účinek v kg/ cm² : 4,7( P 5-47); 5,3 (P 5-53); 6,7 ( P 5-67) Poseidon 5-54 DE - mosazná hlava čerpadla - 3 keramické písty - regulace tlaku na stroji - chemický injektor - elektrický start - tlak 195 bar - max. průtok 1000 l/h) - čisticí účinek v kg/ cm² : 5,4

23 Stroje s extrémním výkonem Merlion a Mermaid Kategorie strojů Merlion a Mermaid ( třída Super - Prémium ) Vysokotlaké stroje určené pro profesionální práci v supertěžkých podmínkách ve velkých stavebních firmách, průmyslových provozech, dolech apod. Vhodné například pro otryskávání, mytí a sanaci betonových konstrukcí, pro mytí těžké techniky, umývání lešenářských lávek od silně ulpělých nečistot, čistění forem od zbytků disperzí, polystyrenu apod. Určeno pro práci dlouhodobějšího charakteru. Vhodné pro mytí těžkých, silně zhutnělých nečistot a usazenin, které nevyžadují použití teplé vody, ale velký hydrodynamický výkon.

24 Multicleaner 7-53 Automatický robot na mytí ustájení Cleaning robot

25 Stacionární Stroje studenovodní

26 Stroje stacionární studenovodní Stroje závěsné Rozdělení Alpha Booster 3-26,3-41 Alpha Booster 5-49, Alpha Booster Uno Booster - nerezový plášť a rám, RPM 1450, čerpadlo C3 Uno Booster Extended Stroje volně stojící Duo Booster, Duo Booster Nerezový plášť a rám, dvě čerpadla C3, RPM 1450, Delta Booster plně automatická stacionární jednotka, až 6 čerpadel, možno sdružovat jednotlivé stroje, RPM 1450, čerpadlo C3

27 Horkovodní stroje

28 Horkovodní stroje elektrické s naftovým ohřevem Rozdělení Rozdělení podle tříd : Compact Medium Premium

29 Třída Compact

30 Třída Compact Neptune 1-22, 2-26, 2-26X, 2-33, 2-33X, 2-41, 2-41X Vysokotlaké stroje určené pro příležitostné použití, pro práci nepřesahující cca 1 hodinu RPM, teplota vody 80 C ( N 1-22 ), 80/150 C ( N 2-26 N 2-41 ) Neptune 2-26 Special, 2-30 Special Vysokotlaké stroje určené pro použití v menších autoservisech a dílnách. Určeno pro práci cca 2 hodiny. Vhodné pro umývání malého množství osobních vozidel.

31 Neptune mosazná hlava čerpadla - 3 nerezové písty - nádržka na chemii 5 litrů + regulace chemie - max. teplota 80 C - el. řídicí deska - automatický start/stop - tlak 110 bar - max. průtok 600 l/h - čisticí účinek v kg/ cm² : 2,2 Třída Compact Neptune 2-26, 2-26X, 2-33, 2-33X, 2-41, 2-41X - mosazná hlava čerpadla - 3 písty s keramickým potahem - nádržka na chemii 5 litrů + regulace chemie - max. teplota 80/150 C - el. řídicí deska - automatický start/stop - verze X- naviják + 15m tlak. hadice - tlak 145 ( N 2-26 ); 170 bar ( N 2-33 ); 190 bar ( N 2-41) - max. průtok 600 l/h ( N 2-26 ) ; 690 l/h ( N 2-33); 780l/h ( N 2-41) - čisticí účinek v kg/ cm² : 2,6 ( N 2-26) ; 3,3 ( N 2-33 ); 4,1

32 Třída Compact Neptune 2-26 Speciál, 2-30 Speciál - pomaluběžné čerpadlo - 3 keramické písty - nádržka na chemii 5 litrů + regulace chemie - max. teplota 80 C - el. řídicí deska - automatický start/stop - verze X- naviják + 15m tlak. hadice - tlak 140 ( N 2-26 ); 155 bar ( N 2-30 ) - max. průtok 600 l/h ( N 2-26 ) ; 660 l/h ( N 2-30) - čisticí účinek v kg/ cm² : 2,6 ( N 2-26) ; 3,0 ( N 2-30 )

33 Třída Medium

34 Třída Medium Neptune 4-25FAX, 4-39FAX, 4-43FAX, 4-50FA, 4-50 FAX, 4-55 FA, 4-55 FAX Vysokotlaké stroje určené pro práci v délce cca 4 hodiny. Vysokotlaké stroje s dlouhodobou životností a s vysokým čistícím účinkem Neptune 5-50, 5-61 Vysokotlaké stroje určené pro použití v autoservisech a dílnách. Určeno pro práci v délce cca 5 hodin. Vhodné pro umývání osobních vozidel, zemědělské techniky a pod

35 Neptune 4-25FAX, 4-39FAX, 4-43FAX, 4-50FA, 4-50 FAX, 4-55 FA, 4-55 FAX Neptune 5-50FA, 5-50FAX, 5-61FA, 5-61FAX Třída Medium - pomaluběžné čerpadlo aktivace průtokem (FA) - 3 keramické písty - max. teplota 90/150 C - el. řídicí deska - automatický start/stop - verze X- naviják + 15m tlak. hadice - tlak 140 ( N ); 165 bar ( N 4-39 ); 180bar (N 4-43); 190 bar ( N 4-50); 200 bar (N 4-55) - max. průtok 560 l/h ( N 4-25 ) ; 820 l/h ( N 4-39); 860l/h (N 4-43); 960 l/h ( N 4-50); 1010 l/h (N 4-55) - čisticí účinek v kg/ cm² : 2,5 ( N 4-25) ; 3,9 ( N 4-39 ); 4,3( 4-43); 5,0 (4-50); 5,5 ( 4-55) - pomaluběžné čerpadlo aktivace průtokem (FA) - 3 keramické písty - nádrž na chemii A -15 litrů + B 10 litrů + regulace chemie - max. teplota 90/150 C - el. řídicí deska - automatický start/stop - patentovaný systém WDK - verze X- naviják + 20m tlak. hadice - tlak 190 ( N ); 210 bar ( N 5-61 ) - max. průtok 960 l/h ( N 5-50 ) ; 1110 l/h ( N 5-63) - čisticí účinek v kg/ cm² : 5,0 ( N 5-50) ; 6,1 ( N 5-63)

36 Třída Premium

37 Třída Premium Neptune 7-63 FA, 7-63 FAX Vysokotlaké stroje určené pro práci v délce cca 7 hodin RPM, teplota vody 90/150 C. Použití : mytí nákladních vozidel, těžké techniky, v zemědělství a pod. Neptune Vysokotlaké stroje s vysokým čistícím účinkem, určené pro mytí silně ulpělých nečistot. Určeno pro práci v délce cca 7 hodin RPM, teplota vody 90/150 C. Možno rozdělit na dvě pracovní místa.

38 Neptune 7-63 FA, 7-63 FAX2 - pomaluběžné čerpadlo aktivace průtokem (FA) - 4 keramické písty - nádrž na chemii A -15 litrů + B 10 litrů + regulace chemie - max. teplota 90/150 C - el. řídicí deska - automatický start/stop - patentovaný systém WDK - verze X- naviják + 20m tlak. hadice - tlak 175 bar - max. průtok 1260 l/h - čisticí účinek v kg/ cm² : 6,3 Třída Premium Neptune pomaluběžné řadové čerpadlo aktivace tlakem (PA) - 3 keramické písty - nádrž na chemii A -15 litrů + B 10 litrů + regulace chemie - max. teplota 90/150 C - el. řídicí deska - automatický start/stop - patentovaný systém WDK - tlak 180 bar - max. průtok 2000 l/h - čisticí účinek v kg/ cm² : 10,3

39 Stroje s bojlerovým systémem ohřevu Stroje s elektrickým ohřevem Neptune E12 a E 24 Vysokotlaké stroje pro použití v prostorách, kde jsou nežádoucí zplodiny, jako například chemické provozy, výroby papíru, potravinářské provozy a pod. Vhodné pro umývání středně zhutnělých nečistot, které vyžadují použití teplé vody max. do 80 C. Určeno pro práci nepřesahující cca 4-6 hodin. Jedná se o bojlerový systém ohřevu. RPM 1450

40 Neptune E12 a E 24 Stroje s elektrickým ohřevem - pomaluběžné čerpadlo - 3 keramické písty - nádrž na chemii A -35 litrů + B 10 litrů + regulace chemie - max. teplota C - el. řídicí deska - automatický start/stop - patentovaný systém WDK - tlak 150 bar - max. průtok 750 l/h - čisticí účinek v kg/ cm² : 3,6

41 Vysokotlaké stroje s benzínovým pohonem a naftovým ohřevem Neptune 5-46, 5-54, 5-85, 7-61 vysokotlaké stroje určené pro provoz v místech bez elektrického rozvodu. Jsou schopné čerpat vodu z nádrží a cisteren. Osazené motory Honda GX. Doba použití od 4 do 7hodin podle modelu. Teplota vody 90/150 C

42 Vysokotlaké stroje s naftovým pohonem a naftovým ohřevem Neptune 5-51 DE, 7-66 DE, 7-72 DE vysokotlaké stroje určené pro provoz v místech bez elektrického rozvodu. Jsou schopné čerpat vodu z nádrží a cisteren. Osazené motory Yanmar, Ruggerini, Mitsubishi. Doba použití od 4 do 7hodin podle modelu. Teplota vody 90/150 C, RPM 1485, 1750, 1630

43 Stacionární Stroje horkovodní

44 Stroje stacionární horkovodní Rozdělení podle druhu pohonu : Rozdělení - Solar Booster Diesel - Solar Booster Gas - Solar Booster Electric - Auto Booster - Truck Booster Solar Booster Diesel Modely : Solar Booster 5-52 D, 7-58 D, 7-58 DS, D Solar Booster Gas Modely : Solar Booster 5-45 G, 7-58 G Solar Booster Electric Modely : Solar Booster 7-38 E18H, 7-58 E18H, 7-58 E36H, 7-58 E54H
