1 SERVOPOHONY

Transkript

1 1 SERVOPOHONY 2015 LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

2 2

3 03 REGULACE VZDUCHU SERVOPOHONY BEZ ZPĚTNÉ PRUŽINY Strana 2 Nm DA02N 05 4 Nm DA04N 06 8 Nm DA08N Nm DA16N Nm DA24N Nm DA32N 08 RYCHLÉ SERVOPOHONY BEZ ZPĚTNÉ PRUŽINY Strana 8 Nm DA08F Nm DA16F 09 SERVOPOHONY SE ZPĚTNOU PRUŽINOU Strana 5 Nm DA05S Nm DA10S Nm DA15S 12 SERVOPOHONY SE ZPĚTNOU PRUŽINOU PRO POŽÁRNÍ A KOUŘOVÉ KLAPKY Strana 5 Nm FS05S Nm FS10S Nm FS15S 14 SERVOPOHONY BEZ ZPĚTNÉ PRUŽINY PRO ODKUŘOVACÍ KLAPKY Strana 10 Nm FS10N Nm FS30N 16 REGULACE VODY REGULAČNÍ KULOVÉ VENTILY Strana BV 17 ZÓNOVÉ VENTILY SE SERVOPOHONEM Strana ZV 18 ZÓNOVÉ VENTILY SE SERVOPOHONEM SE ZPĚTNOU PRUŽINOU Strana ZV-S 19 LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

4 04 Široký sortiment servopohonů LUFBERG nabízí optimální řešení při konstruování systémů automatizace. LUFBERG nabízí širokou modelovou řadu servopohonů s rozpětím točivého u od 2 do 32 Nm a dalším množstvím doplňkových funkcí, které se používají v současných technologiích a splňují jen ty nejvyšší standardy kvality. Spolehlivost, jednoduchost montáže a obsluhy zaručují maximální funkcionalitu a ekonomiku práce. Obsáhlá řada servopohonů, technologická dokonalost a neustálý vývoj to je Vaše záruka kvality servopohonů značky LUFBERG s garantovanou záruční dobou 5 let. DESIGN Moderní servophony, kombinující v sobě eleganci, velmi kompaktní rozměry, vysokou funkcionalitu a jednoduchost ovládání. Kryt pohonu lze lehko sejmout, čímž se jednoduše dostanete ke svorkovnicím a vnitřním regulátorům. Servopohony jsou opatřeny zarážkou fixačním bodem, který nedovolí, aby se pohon během svojí funkce točil. MECHANICKÁ ČÁST Univerzální servopohony nabízejí rozsáhlý točivý a přitom mohou být umístěny v dostatečně malém prostoru. Speciální zpětná pružina zaručuje při výpadku elektrického proudu bezpečné otevření/zavření klapky, na které je pohon namontován. ELEKTRONIKA V kombinaci s tradičním technickým řešením jsou přidány ještě další vlastnosti, jako je např. automatická blokace u všech modelů, která dovoluje projektantům nově přistupovat k otázkám elektrického zapojení servopohonu. Všechny servopohony mají přepěťovou ochranu, nepotřebují žádné další vypínače, jsou automaticky vypnuty při dosažení nastavené krajní polohy nebo mechanického ohraničení a zároveň si stále zachovávají svoji schopnost dalšího ovládání. ADAPTÉR Velmi jednoduchá montáž přímo na hřídel klapky za pomoci víceúčelového adaptéru, který není určen pouze pro připojení různých hřídelí, ale také může být použit jako indikátor polohy či jako zarážka úhlu otáčení. POUŽITÍ SERVOPOHONU LUFBERG Pro vzduchové klapky Pro vodní ventily Pro požární a kouřové klapky KÓDOVÁNÍ SERVOPOHONŮ LUFBERG DA 08 N 24 PIS VESTAVĚNÉ SPÍNAČE OVLÁDÁNÍ NAPÁJECÍ NAPĚTÍ TYP KROUTÍCÍ MOMENT S - pomocný spínač(e) T - termoelektrický spínač Žádné označení - bez spínačů P - spojité 0-10 V I - spojité 4-20 ma PI - spojité 0-10 V/4-20 ma Žádné označení - 2/3 bodové ovládání N - servopohon bez zpětné pružiny F - rychlý servopohon bez zpětné pružiny S - servopohon se zpětnou pružinou 02-2 Nm (k dispozici také: 4, 5, 8, 10, 15, 16, 24, 30, 32 Nm) SERVOPOHON DA - servopohon pro vzduchové klapky a vodní ventily FS - servopohon pro požární a kouřové klapky Příklad: DA04N24P - bez zpětné pružiny, 24 V, spojité ovládání 0-10 V

5 05 SERVOPOHON BEZ ZPĚTNÉ PRUŽINY DA02N... 2 Nm Ovládání 2 bodové Plocha klapky < 0,4 m 2 * Napětí 2 bodové Pomocné spínače - 0,54 kg DA02N24 1 SPDT** 0,60 kg DA02N24S - 0,55 kg DA02N24P 1 SPDT** 0,59 kg DA02N24PS - 0,54 kg DA02N220 1 SPDT** 0,60 kg DA02N220S DA02N24 (S) DA02N24P (S) DA02N220 (S) 2 Nm Doba přestavení - motor s s s Ovládání 2 bodové 2-10 V 2 bodové Napájecí napětí - provozní 2,0 W 2,5 W 1,5 W - v klidové poloze 0,8 W 0,8 W 0,8 W - pro dimenzování 2,0 VA 2,5 VA 1,5 VA Pracovní úhel 0~90º - rozsah nastavení 0 ~90 (plynule) směr otáčení se mění přepínačem na těle servopohonu Hladina akustického výk. - motor <45 db(а) Signál zpětné vazby V DC - servopohon se standardně dodává s kabelem o délce 1 m 3 (1.5) A, 230 V Třída ochrany III nízké napětí III nízké napětí II 95% RH, bez kondenzace úplných provozních cyklů - kruhový hřídel od ø 6 do ø16 mm - čtyřhranný hřídel od 5 5 do mm možnost odpojení převodovky pomocí tlačítka na krytu servopohonu 2 bodové Servopohon v poloze 0 LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

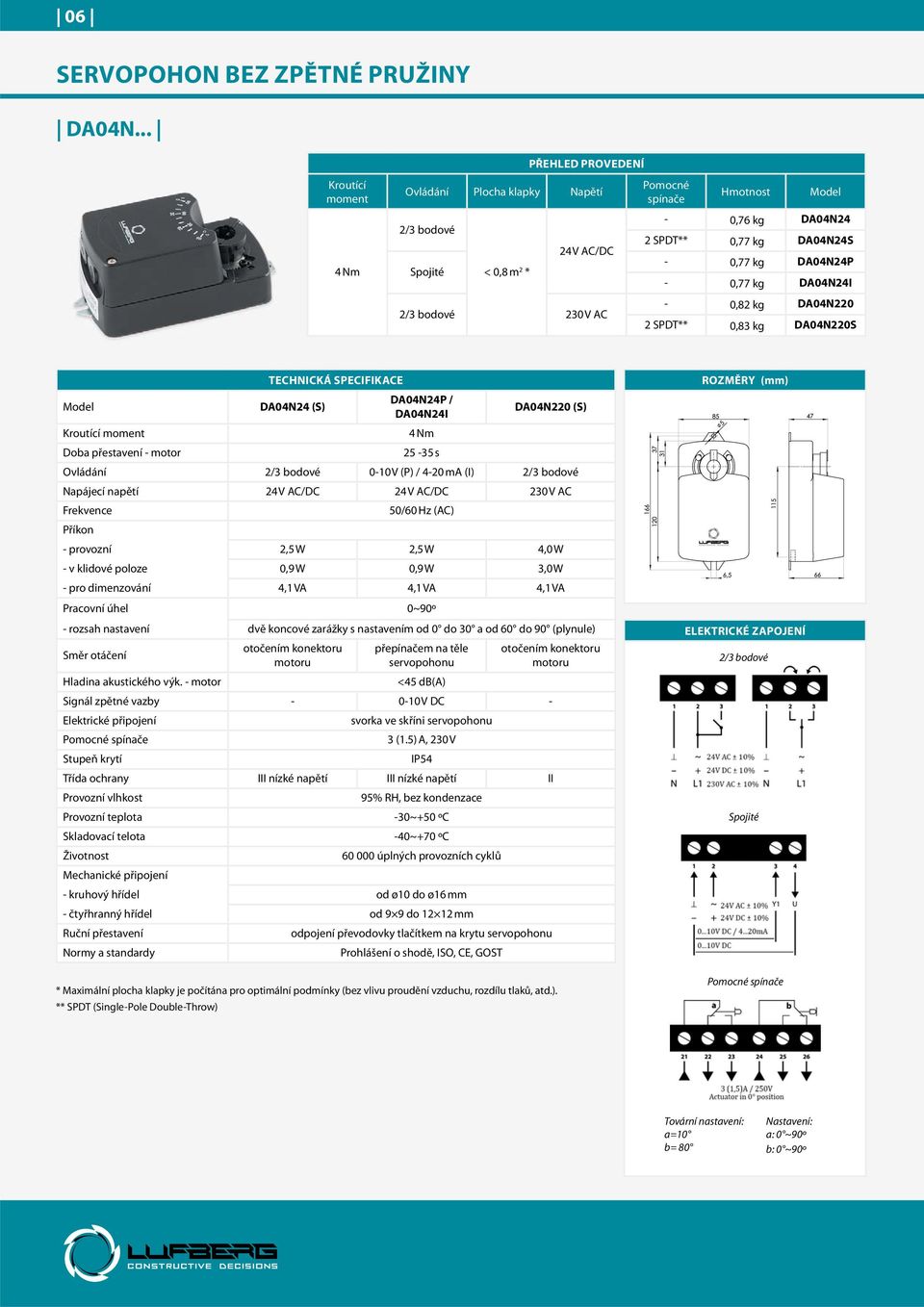

6 06 SERVOPOHON BEZ ZPĚTNÉ PRUŽINY DA04N... 4 Nm Ovládání Plocha klapky Napětí 2/3 bodové < 0,8 m 2 * 2/3 bodové Pomocné spínače - 0,76 kg DA04N24 2 SPDT** 0,77 kg DA04N24S - 0,77 kg DA04N24P - 0,77 kg DA04N24I - 0,82 kg DA04N220 2 SPDT** 0,83 kg DA04N220S DA04N24 (S) DA04N24P / DA04N24I DA04N220 (S) 4 Nm Doba přestavení - motor s Ovládání 2/3 bodové 0-10 V (P) / 4-20 ma (I) 2/3 bodové Napájecí napětí - provozní 2,5 W 2,5 W 4,0 W - v klidové poloze 0,9 W 0,9 W 3,0 W - pro dimenzování 4,1 VA 4,1 VA 4,1 VA Pracovní úhel 0~90º - rozsah nastavení dvě koncové zarážky s nastavením od 0 do 30 a od 60 do 90 (plynule) otočením konektoru motoru přepínačem na těle servopohonu <45 db(а) otočením konektoru motoru Hladina akustického výk. - motor Signál zpětné vazby V DC - svorka ve skříni servopohonu 3 (1.5) A, 230 V Třída ochrany III nízké napětí III nízké napětí II 95% RH, bez kondenzace úplných provozních cyklů - kruhový hřídel od ø10 do ø16 mm - čtyřhranný hřídel od 9 9 do mm odpojení převodovky tlačítkem na krytu servopohonu 2/3 bodové Tovární nastavení: Nastavení: a=10 a: 0 ~90º b= 80 b: 0 ~90º

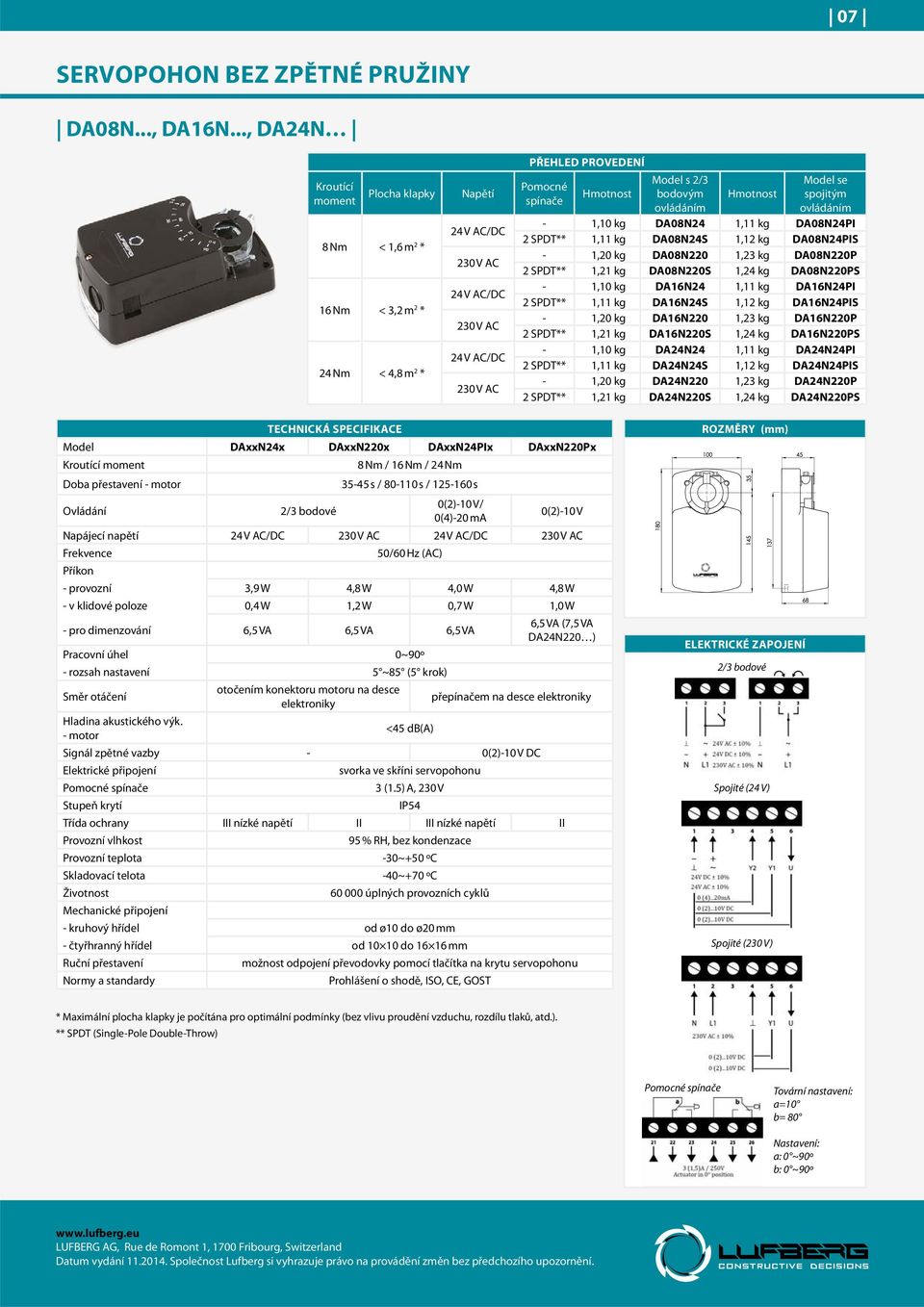

7 07 SERVOPOHON BEZ ZPĚTNÉ PRUŽINY DA08N..., DA16N..., DA24N Plocha klapky 8 Nm < 1,6 m 2 * 16 Nm < 3,2 m 2 * 24 Nm < 4,8 m 2 * Napětí Pomocné spínače s 2/3 bodovým ovládáním se spojitým ovládáním - 1,10 kg DA08N24 1,11 kg DA08N24PI 2 SPDT** 1,11 kg DA08N24S 1,12 kg DA08N24PIS - 1,20 kg DA08N220 1,23 kg DA08N220P 2 SPDT** 1,21 kg DA08N220S 1,24 kg DA08N220PS - 1,10 kg DA16N24 1,11 kg DA16N24PI 2 SPDT** 1,11 kg DA16N24S 1,12 kg DA16N24PIS - 1,20 kg DA16N220 1,23 kg DA16N220P 2 SPDT** 1,21 kg DA16N220S 1,24 kg DA16N220PS - 1,10 kg DA24N24 1,11 kg DA24N24PI 2 SPDT** 1,11 kg DA24N24S 1,12 kg DA24N24PIS - 1,20 kg DA24N220 1,23 kg DA24N220P 2 SPDT** 1,21 kg DA24N220S 1,24 kg DA24N220PS DAxxN24x DAxxN220x DAxxN24PIx DAxxN220Px 8 Nm / 16 Nm / 24 Nm Doba přestavení - motor s / s / s Ovládání 2/3 bodové 0(2)-10 V/ 0(4)-20 ma 0(2)-10 V Napájecí napětí - provozní 3,9 W 4,8 W 4,0 W 4,8 W - v klidové poloze 0,4 W 1,2 W 0,7 W 1,0 W - pro dimenzování 6,5 VA 6,5 VA 6,5 VA 6,5 VA (7,5 VA DA24N220 ) Pracovní úhel 0~90º - rozsah nastavení 5 ~85 (5 krok) otočením konektoru motoru na desce elektroniky přepínačem na desce elektroniky Hladina akustického výk. - motor <45 db(а) Signál zpětné vazby - 0(2)-10 V DC svorka ve skříni servopohonu 3 (1.5) A, 230 V Třída ochrany III nízké napětí II III nízké napětí II 95 % RH, bez kondenzace úplných provozních cyklů - kruhový hřídel od ø10 do ø20 mm - čtyřhranný hřídel od do mm možnost odpojení převodovky pomocí tlačítka na krytu servopohonu 2/3 bodové (24 V) (230 V) Tovární nastavení: a=10 b= 80 Nastavení: a: 0 ~90º b: 0 ~90º LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

8 08 SERVOPOHON BEZ ZPĚTNÉ PRUŽINY DA32N 32 Nm Ovládání Plocha klapky Napětí 2/3 bodové < 6,4 m 2 * 2/3 bodové Pomocné spínače - 1,10 kg DA32N24 2 SPDT** 1,11 kg DA32N24S - 1,12 kg DA32N24PI 2 SPDT** 1,13 kg DA32N24PIS - 1,30 kg DA32N220 2 SPDT** 1,31 kg DA32N220S DA32N24 (S) DA32N24PI (S) DA32N220 (S) 32 Nm Doba přestavení - motor 140 s 240 s 140 s Ovládání 2/3 bodové 0(2)-10 V / 0(4)-20 ma 2/3 bodové Napájecí napětí - provozní 4,0 W 3,9 W 5,5 W - v klidové poloze 0,5 W 0,5 W 1,0 W - pro dimenzování 6,5 VA 6,5 VA 6,5 VA Pracovní úhel 0~90º - rozsah nastavení 5 ~85 (5 krok) otočením konektoru motoru přepínačem na desce elektroniky <45 db(а) otočením konektoru motoru Hladina akustického výk. - motor Signál zpětné vazby - 0(2)-10 V DC - svorka ve skříni servopohonu 3 (1.5) A, 230 V Třída ochrany III nízké napětí III nízké napětí II 95% RH, bez kondenzace úplných provozních cyklů - kruhový hřídel od ø10 do ø20 mm - čtyřhranný hřídel od do mm odpojení převodovky tlačítkem na krytu servopohonu 2/3 bodové Tovární nastavení: a=10 b= 80 Nastavení: a: 0 ~90º b: 0 ~90º

9 09 RYCHLÝ SERVOPOHON BEZ ZPĚTNÉ PRUŽINY DA08F, DA16F 8 Nm Ovládání Plocha klapky Napětí 2/3 bodové < 1,6 m 2 * Pomocné spínače - 1,09 kg DA08F24 2 SPDT** 1,12 kg DA08F24S - 1,12 kg DA08F24PI 2 SPDT** 1,13 kg DA08F24PIS 2/3 bodové - 1,37 kg DA08F220 2 SPDT** 1,38 kg DA08F220S 16 Nm 2/3 bodové < 3,2 m 2 * - 1,10 kg DA16F24 2 SPDT** 1,12 kg DA16F24S - 1,10 kg DA16F24PI 2 SPDT** 1,11 kg DA16F24PIS 2/3 bodové - 1,35 kg DA16F220 2 SPDT** 1,36 kg DA16F220S DA08F24 (S); DA16F24 (S) DA08F24PI (S); DA16F24PI (S) 8 Nm / 16 Nm 8 s / 16 s DA08F220 (S); DA16F220 (S) Doba přestavení - motor Ovládání 2/3 bodové 0(2)-10 V / 0(4)-20 ma 2/3 bodové Napájecí napětí - provozní 7,5 W 8,0 W 10,5 W - v klidové poloze 0,5 W 0,5 W 2,5 W - pro dimenzování 13,0 VA 10,5 VA 13,0 VA Pracovní úhel 0~90º - rozsah nastavení 5 ~85 (5 krok) otočením konektoru motoru přepínačem na desce elektroniky <50 db(а) otočením konektoru motoru Hladina akustického výk. - motor Signál zpětné vazby - 0(2)-10 V DC - svorka ve skříni servopohonu 3 (1.5) A, 230 V Třída ochrany III nízké napětí III nízké napětí II 95% RH, bez kondenzace úplných provozních cyklů - kruhový hřídel od ø10 do ø20 mm - čtyřhranný hřídel od do mm odpojení převodovky tlačítkem na krytu servopohonu 2/3 bodové Tovární nastavení: a=10 b= 80 Nastavení: a: 0 ~90º b: 0 ~90º LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

10 10 SERVOPOHON SE ZPĚTNOU PRUŽINOU DA05S 5 Nm Ovládání Plocha klapky Napětí Otevřeno/ zavřeno Otevřeno/ zavřeno < 1,0 m 2 * Pomocné spínače - 1,54 kg DA05S24 2 SPDT** 1,64 kg DA05S24S - 1,54 kg DA05S24P 2 SPDT** 1,64 kg DA05S24PS - 1,53 kg DA05S220 2 SPDT** 1,65 kg DA05S220S DA05S24 (S) DA05S24P (S) DA05S220 (S) 5 Nm Doba přestavení - motor/ zpětná pružina 70 s / < 20 s Ovládání otevřeno/zavřeno 0-10 V otevřeno/zavřeno Napájecí napětí - provozní 5,0 W 5,0 W 5,0 W - v klidové poloze 2,5 W 2,0 W 2,5 W - pro dimenzování 5,0 VA 10,0 VA 5,0 VA Pracovní úhel -5 ~90º - rozsah nastavení 5 ~85 (5 krok) volitelný polohou montáže servopohonu Hladina akustického výk. - motor/zpět. pružina <45 db(а) / <62 db(а) Signál zpětné vazby V DC - kabel délky 1 m 3 (1.5) A, 230 V Třída ochrany III nízké napětí III nízké napětí II 95% RH, bez kondenzace havarijních poloh - kruhový hřídel od ø10 do ø16 mm - čtyřhranný hřídel od 7 7 do mm není možné Оtevřeno/zavřeno pouze DA05S24P (S)

11 11 SERVOPOHON SE ZPĚTNOU PRUŽINOU DA10S 10 Nm Ovládání Plocha klapky Napětí Otevřeno/ zavřeno Otevřeno/ zavřeno < 2,0 m 2 * Pomocné spínače - 2,26 kg DA10S24 2 SPDT** 2,41 kg DA10S24S - 2,30 kg DA10S24P 2 SPDT** 2,42 kg DA10S24PS - 2,47 kg DA10S220 2 SPDT** 2,62 kg DA10S220S DA10S24 (S) DA10S24P (S) DA10S220 (S) 10 Nm Doba přestavení - motor/ zpětná pružina 100 s / < 25 s Ovládání otevřeno/zavřeno 0-10 V otevřeno/zavřeno Napájecí napětí - provozní 6,0 W 2,5 W 6,0 W - v klidové poloze 3,0 W 0,4 W 3,5 W - pro dimenzování 10,0 VA 10,0 VA 10,0 VA Pracovní úhel -5 ~90º - rozsah nastavení 5 ~85 (5 krok) volitelný polohou montáže servopohonu Hladina akustického výk. - motor/zpět. pružina <50 db(а) / <62 db(а) Signál zpětné vazby V DC - kabel délky 1 m 3 (1.5) A, 230 V Třída ochrany III nízké napětí III nízké napětí II 95 % RH, bez kondenzace havarijních poloh - kruhový hřídel od ø10 do ø19 mm - čtyřhranný hřídel od do mm není možné Оtevřeno/zavřeno LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

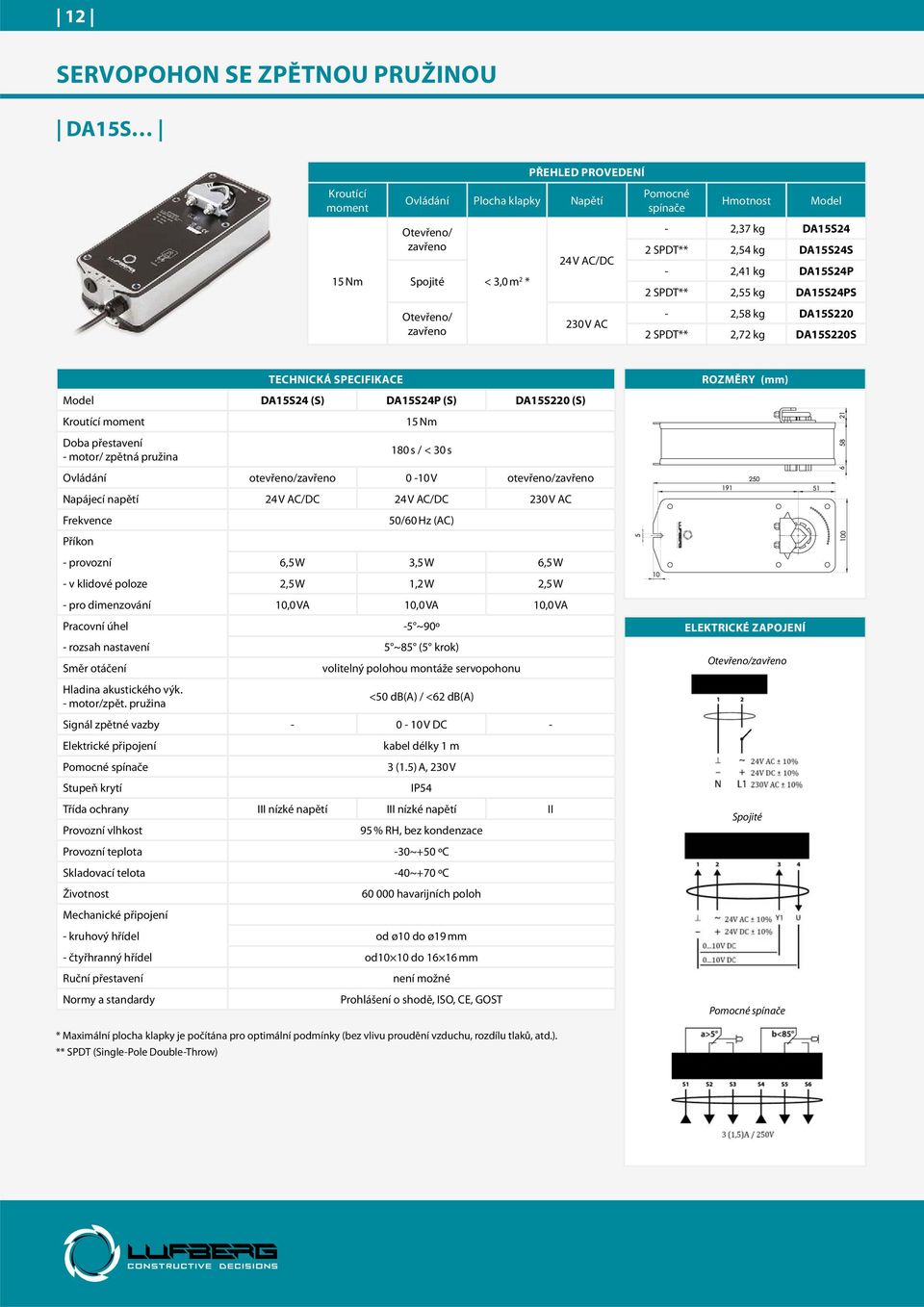

12 12 SERVOPOHON SE ZPĚTNOU PRUŽINOU DA15S 15 Nm Ovládání Plocha klapky Napětí Otevřeno/ zavřeno Otevřeno/ zavřeno < 3,0 m 2 * Pomocné spínače - 2,37 kg DA15S24 2 SPDT** 2,54 kg DA15S24S - 2,41 kg DA15S24P 2 SPDT** 2,55 kg DA15S24PS - 2,58 kg DA15S220 2 SPDT** 2,72 kg DA15S220S DA15S24 (S) DA15S24P (S) DA15S220 (S) 15 Nm Doba přestavení - motor/ zpětná pružina 180 s / < 30 s Ovládání otevřeno/zavřeno 0-10 V otevřeno/zavřeno Napájecí napětí - provozní 6,5 W 3,5 W 6,5 W - v klidové poloze 2,5 W 1,2 W 2,5 W - pro dimenzování 10,0 VA 10,0 VA 10,0 VA Pracovní úhel -5 ~90º - rozsah nastavení 5 ~85 (5 krok) volitelný polohou montáže servopohonu Hladina akustického výk. - motor/zpět. pružina <50 db(а) / <62 db(а) Signál zpětné vazby V DC - kabel délky 1 m 3 (1.5) A, 230 V Třída ochrany III nízké napětí III nízké napětí II 95 % RH, bez kondenzace havarijních poloh - kruhový hřídel od ø10 do ø19 mm - čtyřhranný hřídel od10 10 do mm není možné Оtevřeno/zavřeno

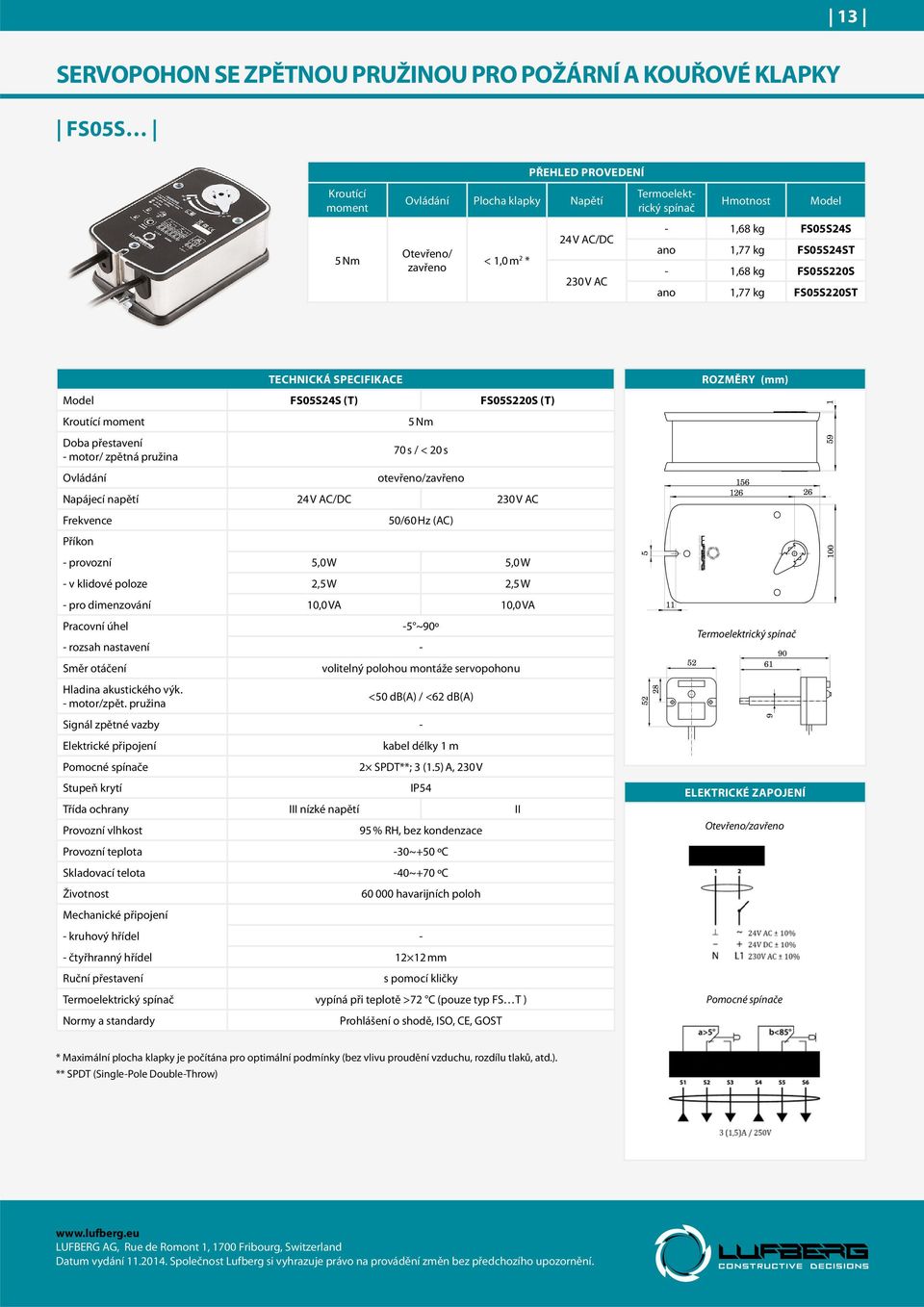

13 13 SERVOPOHON SE ZPĚTNOU PRUŽINOU PRO POŽÁRNÍ A KOUŘOVÉ KLAPKY FS05S 5 Nm Ovládání Plocha klapky Napětí Otevřeno/ zavřeno < 1,0 m 2 * Termoelektrický spínač - 1,68 kg FS05S24S ano 1,77 kg FS05S24ST - 1,68 kg FS05S220S ano 1,77 kg FS05S220ST FS05S24S (T) FS05S220S (T) 5 Nm Doba přestavení - motor/ zpětná pružina 70 s / < 20 s Ovládání otevřeno/zavřeno Napájecí napětí - provozní 5,0 W 5,0 W - v klidové poloze 2,5 W 2,5 W - pro dimenzování 10,0 VA 10,0 VA Pracovní úhel -5 ~90º - rozsah nastavení - volitelný polohou montáže servopohonu Hladina akustického výk. - motor/zpět. pružina <50 db(а) / <62 db(а) Signál zpětné vazby - kabel délky 1 m 2 SPDT**; 3 (1.5) A, 230 V Třída ochrany III nízké napětí II 95 % RH, bez kondenzace havarijních poloh - kruhový hřídel - - čtyřhranný hřídel mm s pomocí kličky Termoelektrický spínač vypíná při teplotě >72 C (pouze typ FS T ) Termoelektrický spínač Оtevřeno/zavřeno LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

14 14 SERVOPOHON SE ZPĚTNOU PRUŽINOU PRO POŽÁRNÍ A KOUŘOVÉ KLAPKY FS10S, FS15S 10 Nm Ovládání Plocha klapky Napětí Otevřeno/ zavřeno < 2,0 m 2 * 15 Nm < 3,0 m 2 * Termoelektrický spínač - 2,45 kg FS10S24S ano 2,64 kg FS10S24ST - 2,45 kg FS10S220S ano 2,64 kg FS10S220ST - 2,55 kg FS15S24S ano 2,76 kg FS15S24ST - 2,88 kg FS15S220S ano 3,00 kg FS15S220ST FS10S24S (T) FS10S220S (T) FS15S24S (T) FS15S220S (T) 10 Nm 15 Nm Doba přestavení - motor/ zpětná pružina 100 s / < 25 s 180 s / < 30 s 57 1 Ovládání otevřeno/zavřeno Napájecí napětí provozní 6,0 W 6,0 W 6,5 W 6,5 W - v klidové poloze 3,0 W 3,5 W 2,5 W 2,5 W 10 - pro dimenzování 10,0 VA 10,0 VA 10,0 VA 10,0 VA Pracovní úhel -5 ~90º - rozsah nastavení - Termoelektrický spínač Hladina akustického výk. - motor/zpět. pružina volitelný polohou montáže servopohonu <50 db(а) / <62 db(а) Signál zpětné vazby - kabel délky 1 m 2 SPDT**; 3 (1.5) A, 230 V Třída ochrany III nízké napětí II III nízké napětí II 95 % RH, bez kondenzace Оtevřeno/zavřeno havarijních poloh - kruhový hřídel - - čtyřhranný hřídel mm s pomocí kličky Termoelektrický spínač vypíná při teplotě >72 C (pouze typa FS T )

15 15 SERVOPOHON BEZ ZPĚTNÉ PRUŽINY PRO ODKUŘOVACÍ KLAPKY FS10N Ovládání Plocha klapky Napětí 10 Nm 3 bodové < 2,0 m 2 * Termoelektrický spínač - 1,55 kg FS10N24S ano 1,74 kg FS10N24ST - 1,55 kg FS10N220S ano 1,74 kg FS10N220ST FS10N24S (T) FS10N220S (T) 10 Nm Doba přestavení - motor 45 s Ovládání 3 bodové Napájecí napětí - provozní 4,0 W 4,0 W - v klidové poloze 1,0 W 1,0 W - pro dimenzování 5,0 VA 5,0 VA Pracovní úhel -5 ~90º - rozsah nastavení - volitelný polohou montáže servopohonu Hladina akustického výk. - motor <50 db(а) Signál zpětné vazby - kabel délky 1 m 2 SPDT**; 3 (1.5) A, 230 V Třída ochrany III nízké napětí II 95 % RH, bez kondenzace havarijních poloh - kruhový hřídel - - čtyřhranný hřídel mm s pomocí kličky Termoelektrický spínač vypíná při teplotě >72 C (pouze typ FS T ) Termoelektrický spínač bodové LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

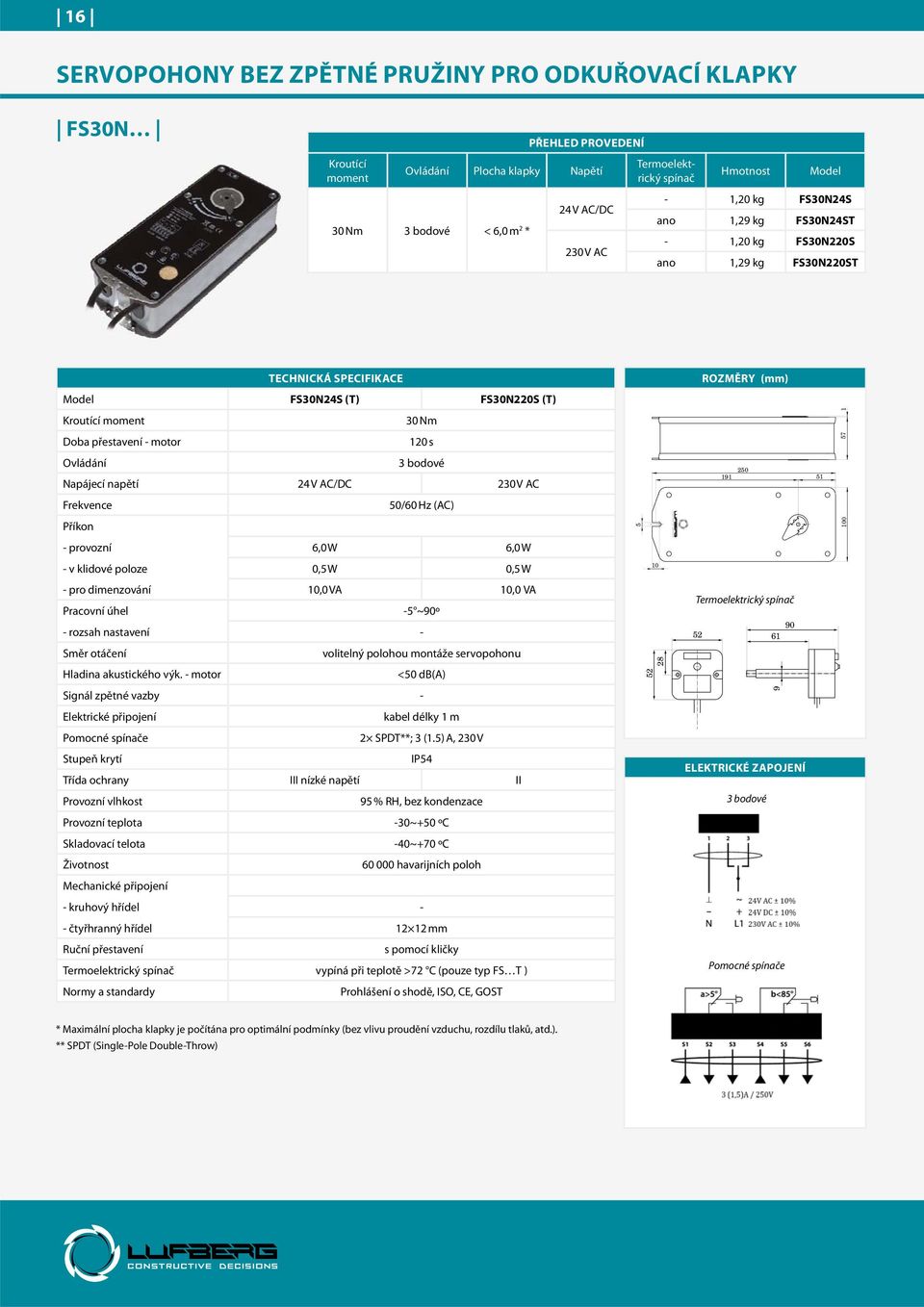

16 16 SERVOPOHONY BEZ ZPĚTNÉ PRUŽINY PRO ODKUŘOVACÍ KLAPKY FS30N Ovládání Plocha klapky Napětí 30 Nm 3 bodové < 6,0 m 2 * Termoelektrický spínač - 1,20 kg FS30N24S ano 1,29 kg FS30N24ST - 1,20 kg FS30N220S ano 1,29 kg FS30N220ST FS30N24S (T) FS30N220S (T) 30 Nm Doba přestavení - motor 120 s Ovládání 3 bodové Napájecí napětí - provozní 6,0 W 6,0 W - v klidové poloze 0,5 W 0,5 W - pro dimenzování 10,0 VA 10,0 VA Pracovní úhel -5 ~90º - rozsah nastavení - volitelný polohou montáže servopohonu Hladina akustického výk. - motor <50 db(а) Signál zpětné vazby - kabel délky 1 m 2 SPDT**; 3 (1.5) A, 230 V Třída ochrany III nízké napětí II 95 % RH, bez kondenzace havarijních poloh - kruhový hřídel - - čtyřhranný hřídel mm s pomocí kličky Termoelektrický spínač vypíná při teplotě >72 C (pouze typ FS T ) Termoelektrický spínač bodové

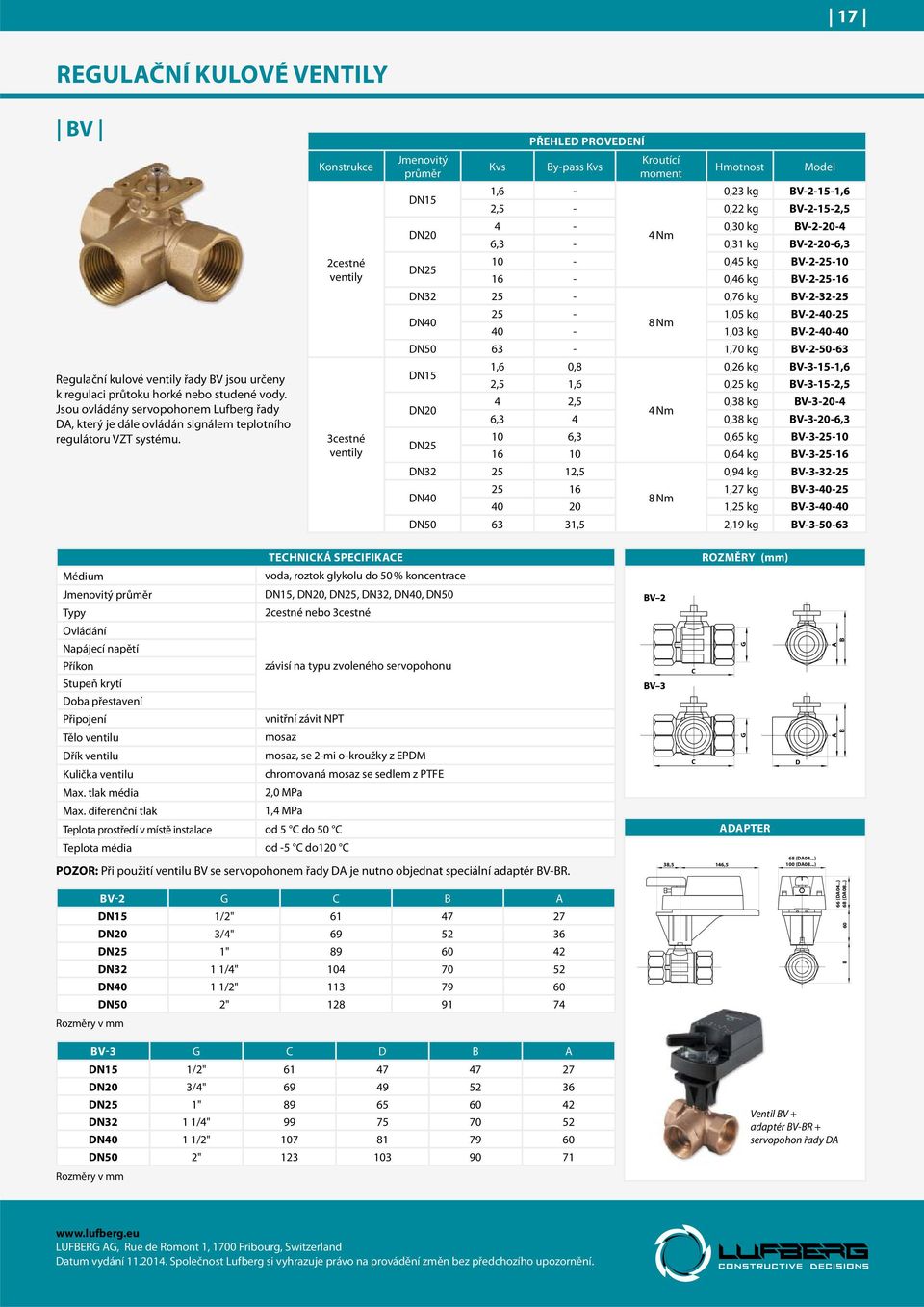

17 17 REGULAČNÍ KULOVÉ VENTILY BV Regulační kulové ventily řady BV jsou určeny k regulaci průtoku horké nebo studené vody. Jsou ovládány servopohonem Lufberg řady DA, který je dále ovládán signálem teplotního regulátoru VZT systému. Konstrukce 2cestné ventily 3cestné ventily Jmenovitý průměr Kvs By-pass Kvs DN15 1,6-0,23 kg BV ,6 2,5-0,22 kg BV ,5 DN20 4-0,30 kg BV Nm 6,3-0,31 kg BV ,3 DN ,45 kg BV ,46 kg BV DN ,76 kg BV DN ,05 kg BV Nm 40-1,03 kg BV DN ,70 kg BV DN15 1,6 0,8 0,26 kg BV ,6 2,5 1,6 0,25 kg BV ,5 DN20 4 2,5 0,38 kg BV Nm 6,3 4 0,38 kg BV ,3 DN ,3 0,65 kg BV ,64 kg BV DN ,5 0,94 kg BV DN ,27 kg BV Nm ,25 kg BV DN ,5 2,19 kg BV Médium voda, roztok glykolu do 50 % koncentrace Jmenovitý průměr DN15, DN20, DN25, DN32, DN40, DN50 Typy 2cestné nebo 3cestné Ovládání Napájecí napětí závisí na typu zvoleného servopohonu Doba přestavení Připojení vnitřní závit NPT Tělo ventilu mosaz Dřík ventilu mosaz, se 2-mi o-kroužky z EPDM Kulička ventilu chromovaná mosaz se sedlem z PTFE Max. tlak média 2,0 MPa Max. diferenční tlak 1,4 MPa Teplota prostředí v místě instalace od 5 C do 50 C Teplota média od -5 C do120 C POZOR: Při použití ventilu BV se servopohonem řady DA je nutno objednat speciální adaptér BV-BR. BV-2 G C B A DN15 1/2" DN20 3/4" DN25 1" DN32 1 1/4" DN40 1 1/2" DN50 2" Rozměry v mm C G G C D ADAPTER 68 (DA04...) 38,5 146,5 100 (DA08...) A A B B 66 (DA04...) B (DA08...) BV-3 G C D B A DN15 1/2" DN20 3/4" DN25 1" DN32 1 1/4" DN40 1 1/2" DN50 2" Rozměry v mm Ventil BV + adaptér BV-BR + servopohon řady DA LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

18 18 ZÓNOVÉ VENTILY SE SERVOPOHONEM ZV Zónové ventily ZV mají široký rozsah použití v topných a chladicích systémech. Ventily typu ZV jsou určeny k přesné regulaci průtoku studené nebo horké vody, v závislosti na požadované teplotě v místnosti. Konstrukce 2cestné zónové ventily se servopohonem 3cestné zónové ventily se servopohonem Jmenovitý průměr Kvs Napájecí napětí DN15 4,62 0,75 kg ZV DN20 7,50 0,77 kg ZV V DN25 13,02 0,96 kg ZV DN32 25,97 1,17 kg ZV DN15 4,62 0,72 kg ZV DN20 7,50 0,74 kg ZV V DN25 13,02 0,93 kg ZV DN32 25,97 1,15 kg ZV DN15 4,62 0,80 kg ZV DN20 7, V 0,83 kg ZV DN25 13,02 1,05 kg ZV DN15 4,62 0,77 kg ZV DN20 7,50 24 V 0,80 kg ZV DN25 13,02 1,03 kg ZV Médium voda, tekutý roztok obsahují glykol, koncentrace do 60 % Jmenovitý průměr DN15, DN20, DN25, DN32 Typy 2cestné nebo 3cestné Ovládání 3bodové Napájecí napětí nebo 24 V AC 5 W (během provozu) IP65 Doba přestavení 15 s Připojení vnitřní závit NPT Tělo ventilu mosaz Dřík ventilu mosaz, se 2-mi o-kroužky z EPDM Kulička ventilu nerezavějící ocel se sedlem z PTFE Max. tlak média 2,0 MPa Max. diferenční tlak 1,0 MPa Teplota prostředí v místě instalace od 5 C do 50 C Teplota média od 1 C do 95 C D C ,5 x 61,5 A B 81,5 x 61,5 G G ZV2 G A B C DN15 1/2" 33, ,5 DN20 3/4" DN25 1" DN32 1 1/4" Rozměry v mm, přesnost ± 1 mm A B ZV3 G A B D DN15 1/2" 33, DN20 3/4" DN25 1" Rozměry v mm, přesnost ± 1 mm

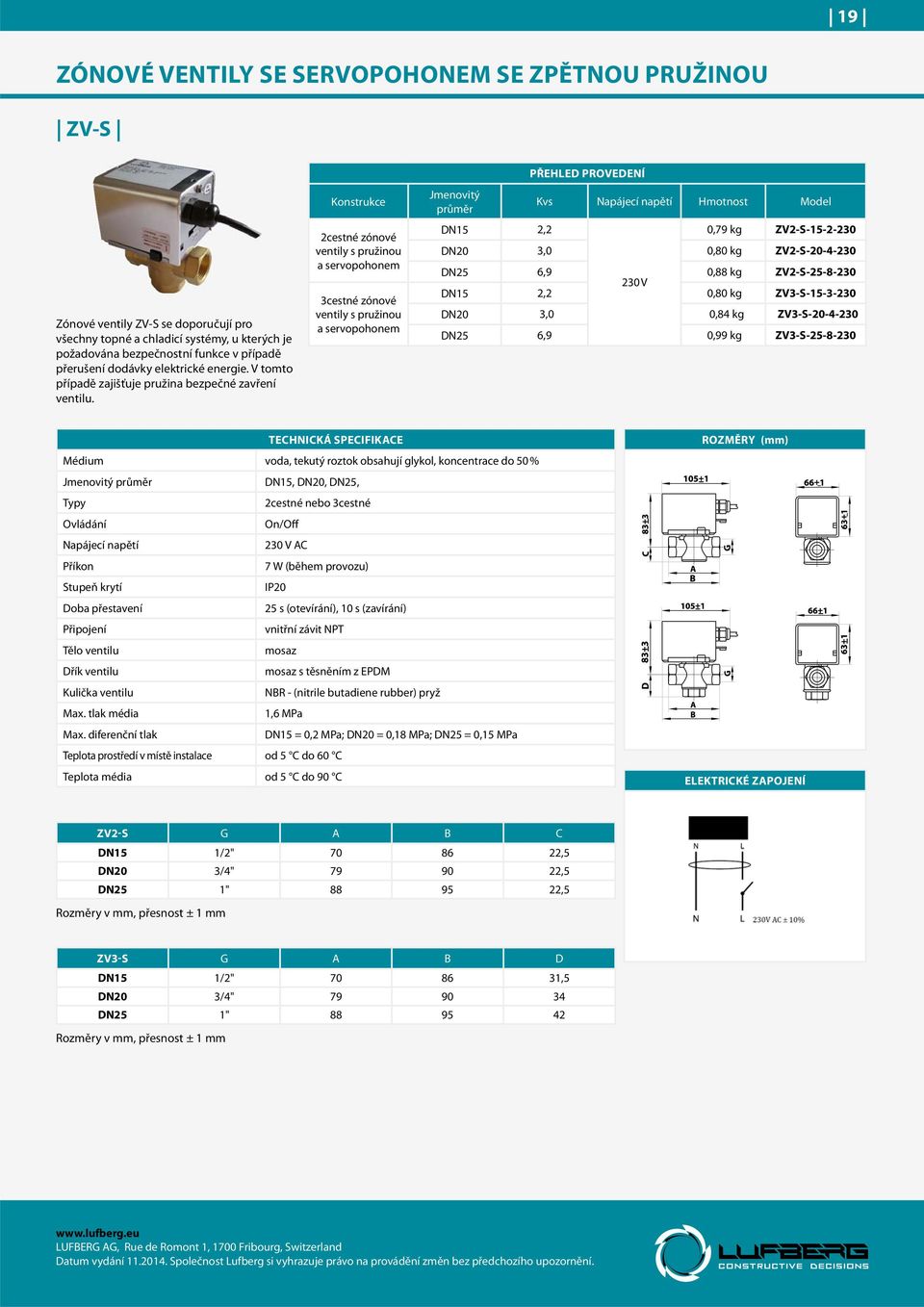

19 19 ZÓNOVÉ VENTILY SE SERVOPOHONEM SE ZPĚTNOU PRUŽINOU ZV-S Zónové ventily ZV-S se doporučují pro všechny topné a chladicí systémy, u kterých je požadována bezpečnostní funkce v případě přerušení dodávky elektrické energie. V tomto případě zajišťuje pružina bezpečné zavření ventilu. Konstrukce 2cestné zónové ventily s pružinou a servopohonem 3cestné zónové ventily s pružinou a servopohonem Jmenovitý průměr Kvs Napájecí napětí DN15 2,2 0,79 kg ZV2-S DN20 3,0 0,80 kg ZV2-S DN25 6,9 0,88 kg ZV2-S V DN15 2,2 0,80 kg ZV3-S DN20 3,0 0,84 kg ZV3-S DN25 6,9 0,99 kg ZV3-S Médium voda, tekutý roztok obsahují glykol, koncentrace do 50 % Jmenovitý průměr DN15, DN20, DN25, Typy 2cestné nebo 3cestné Ovládání On/Off Napájecí napětí 7 W (během provozu) IP20 Doba přestavení 25 s (otevírání), 10 s (zavírání) Připojení vnitřní závit NPT Tělo ventilu mosaz Dřík ventilu mosaz s těsněním z EPDM Kulička ventilu NBR - (nitrile butadiene rubber) pryž Max. tlak média 1,6 MPa Max. diferenční tlak DN15 = 0,2 MPa; DN20 = 0,18 MPa; DN25 = 0,15 MPa Teplota prostředí v místě instalace od 5 C do 60 C Teplota média od 5 C do 90 C ZV2-S G A B C DN15 1/2" ,5 DN20 3/4" ,5 DN25 1" ,5 Rozměry v mm, přesnost ± 1 mm ZV3-S G A B D DN15 1/2" ,5 DN20 3/4" DN25 1" Rozměry v mm, přesnost ± 1 mm LUFBERG AG, Rue de Romont 1, 1700 Fribourg, Switzerland Datum vydání Společnost Lufberg si vyhrazuje právo na provádění změn bez předchozího upozornění.

20 20 Oficiální sídlo společnosti: Obchodní zastoupení: Lufberg AG, Švýcarsko Lufberg s.r.o., Česká republika OOO Lufberg, Rusko Razítko prodejce:
