Servopohon vzduchových klapek 4Nm 2/3 bodové ovládání Přednosti a výhody:

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Servopohon vzduchových klapek 4Nm 2/3 bodové ovládání Přednosti a výhody:"

Transkript

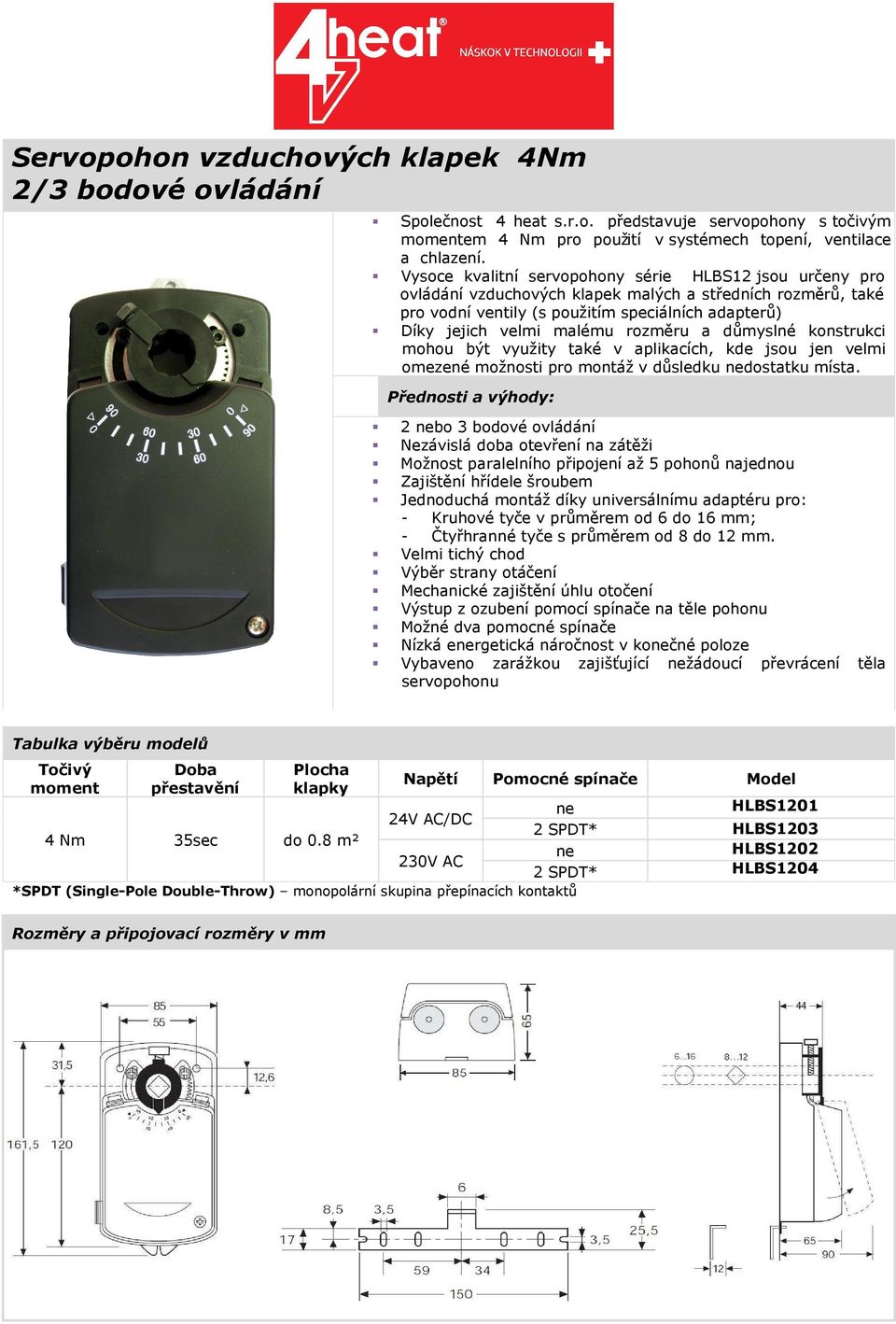

1 Servopohon vzduchových klapek 4Nm 2/3 bodové ovládání Společnost 4 heat s.r.o. představuje servopohony s točivým momentem 4 Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série HLBS12 jsou určeny pro ovládání vzduchových klapek malých a středních rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Díky jejich velmi malému rozměru a důmyslné konstrukci mohou být využity také v aplikacích, kde jsou jen velmi omezené možnosti pro montáž v důsledku dostatku místa. Přednosti a výhody: 2 bo 3 bodové ovládání Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 6 dо 16 mm; - Čtyřhranné tyče s průměrem od 8 dо 12 mm. Velmi tichý chod Výběr strany otáčení Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Tabulka výběru modelů Točivý moment Doba přestavění Plocha klapky Napětí Pomocné spínače Model HLBS SPDT* HLBS Nm 35sec dо 0.8 m² HLBS V AC 2 SPDT* HLBS1204 *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Rozměry a připojovací rozměry v mm

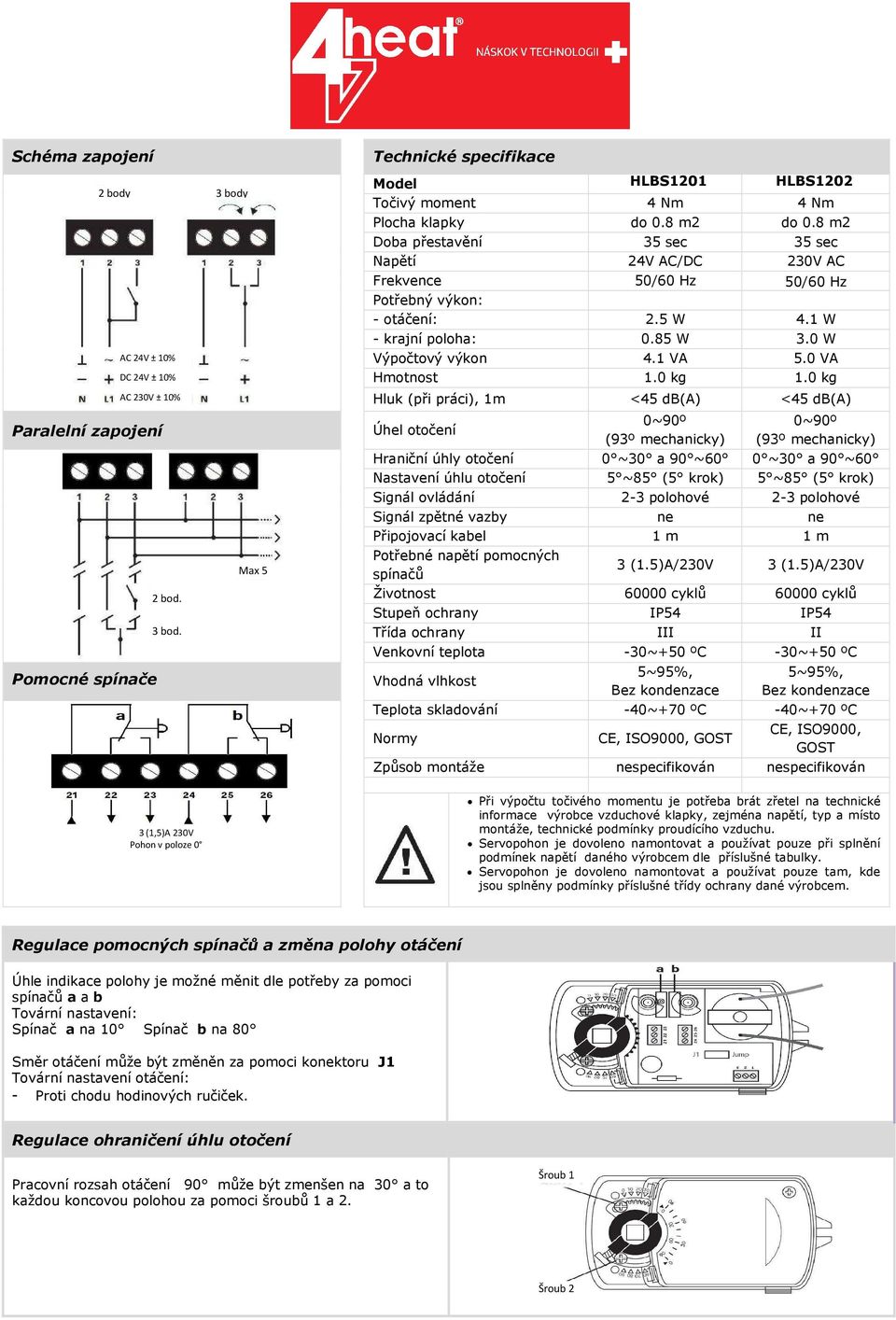

2 Schéma zapojení Paralelní zapojení Pomocné spínače 2 body 3 body AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Max 5 2 bod. 3 bod. Technické specifikace Model HLBS1201 HLBS1202 Točivý moment 4 Nm 4 Nm Plocha klapky dо 0.8 m2 dо 0.8 m2 Doba přestavění 35 sec 35 sec Napětí 230V AC Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 2.5 W 4.1 W - krajní poloha: 0.85 W 3.0 W Výpočtový výkon 4.1 VA 5.0 VA Hmotnost 1.0 kg 1.0 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení Hraniční úhly otočení 0 ~30 a 90 ~60 0 ~30 a 90 ~60 Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání 2-3 polohové 2-3 polohové Signál zpětné vazby Připojovací kabel 1 m 1 m Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany III II Venkovní teplota -30~+50 ºC -30~+50 ºC Vhodná vlhkost Bez kondenzace Bez kondenzace Teplota skladování -40~+70 ºC -40~+70 ºC Normy CE, ISO9000, GOST CE, ISO9000, GOST Způsob montáže specifikován specifikován 3 (1,5)A 230V Pohon v poloze 0 Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem. Regulace pomocných spínačů a změna polohy otáčení Úhle indikace polohy je možné měnit dle potřeby za pomoci spínačů a a b Tovární nastavení: Spínač а nа 10 Spínač b nа 80 Směr otáčení může být změněn za pomoci koktoru J1 Tovární nastavení otáčení: - Proti chodu hodinových ručiček. Regulace ohraničení úhlu otočení Pracovní rozsah otáčení 90 může být zmenšen na 30 a to každou koncovou polohou za pomoci šroubů 1 a 2. Šroub 1 Šroub 2

3 Servopohon vzduchových klapek 4Nm Proporcionální ovládání Společnost 4 heat s.r.o. představuje servopohony s točivým momentem 4 Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série HLBS12 jsou určeny pro ovládání vzduchových klapek malých a středních rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Díky jejich velmi malému rozměru a důmyslné konstrukci mohou být využity také v aplikacích, kde jsou jen velmi omezené možnosti pro montáž v důsledku dostatku místa. Přednosti a výhody: Točivý moment Doba přestavění Tabulka výběru modelů Plocha klapky Proporciální ovládání signálem 0-10V bo 4-20mА Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou (pro 0-10V) Signál zpětného spojení Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 6 dо 16 mm; - Čtyřhranné tyče s průměrem od 8 dо 12 mm. Velmi tichý chod Výběr směru otáčení přepínačem na těle pohonu Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Signál ovládání Napětí Pomocné spínače Model 4 Nm 25-35sec dо 0.8m² 0-10V 4-20mА 24V AC/DC HLBS1205 HLBS1206 Rozměry a připojovací rozměry v mm

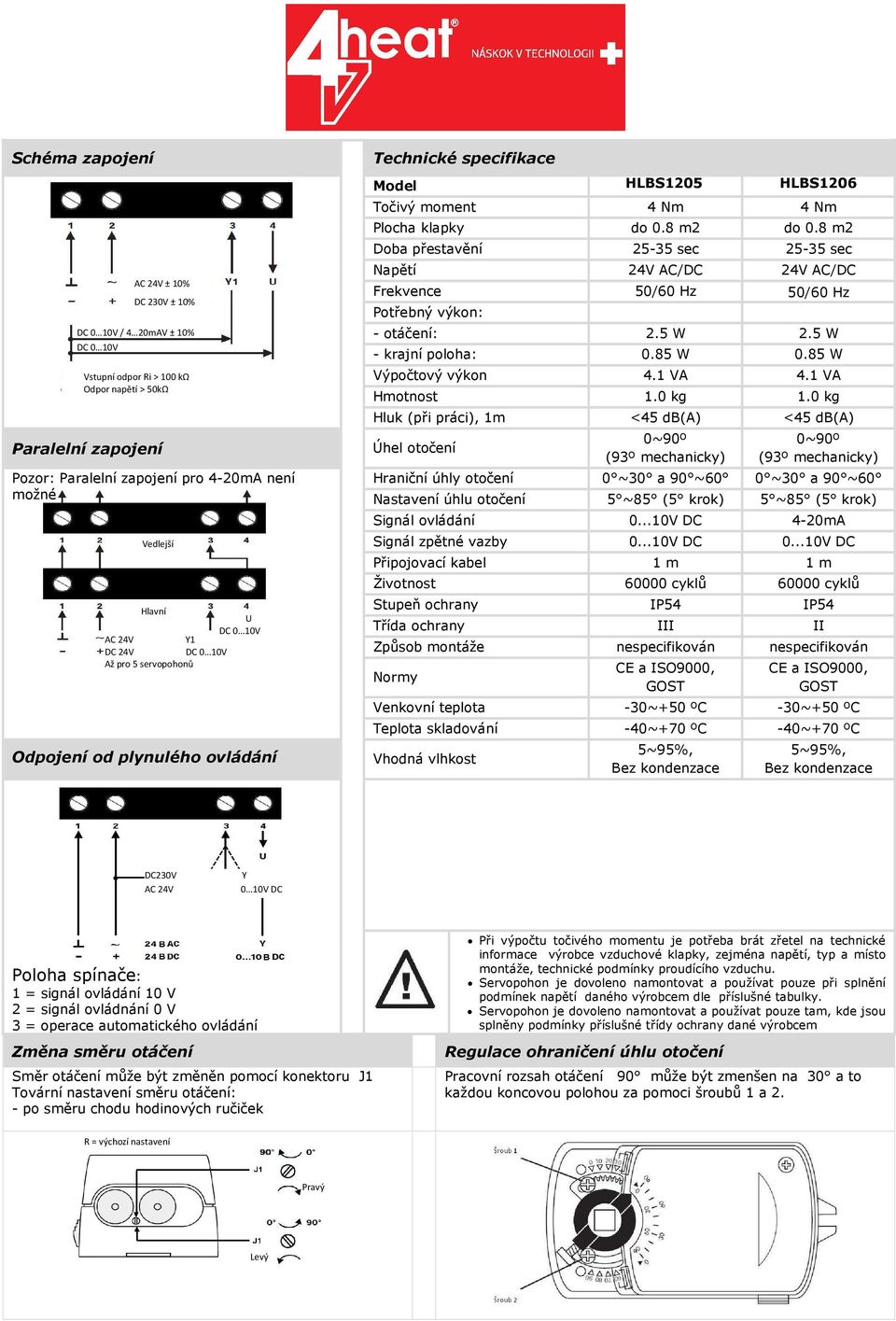

4 Schéma zapojení AC 24V ± 10% Paralelní zapojení DC 230V ± 10% DC 0 10V / 4 20mAV ± 10% DC 0 10V Vstupní odpor Ri > 100 kω Odpor napětí > 50kΩ Pozor: Paralelní zapojení pro 4-20mА ní možné Vedlejší Hlavní U DC 0 10V AC 24V Y1 DC 24V DC 0 10V Až pro 5 servopohonů Odpojení od plynulého ovládání Technické specifikace Model HLBS1205 HLBS1206 Točivý moment 4 Nm 4 Nm Plocha klapky dо 0.8 m2 dо 0.8 m2 Doba přestavění sec sec Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 2.5 W 2.5 W - krajní poloha: 0.85 W 0.85 W Výpočtový výkon 4.1 VА 4.1 VА Hmotnost 1.0 kg 1.0 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení Hraniční úhly otočení 0 ~30 a 90 ~60 0 ~30 a 90 ~60 Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání V DC 4-20mА Signál zpětné vazby V DC V DC Připojovací kabel 1 m 1 m Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany III II Způsob montáže specifikován specifikován Normy CE a ISO9000, GOST CE a ISO9000, GOST Venkovní teplota -30~+50 ºC -30~+50 ºC Teplota skladování -40~+70 ºC -40~+70 ºC Vhodná vlhkost Bez kondenzace Bez kondenzace DC230V AC 24V Y 0 10V DC Poloha spínače: 1 = signál ovládání 10 V 2 = signál ovládnání 0 V 3 = operace automatického ovládání Změna směru otáčení Směr otáčení může být změněn pomocí koktoru J1 Tovární nastavení směru otáčení: - po směru chodu hodinových ručiček Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Regulace ohraničení úhlu otočení Pracovní rozsah otáčení 90 může být zmenšen na 30 a to každou koncovou polohou za pomoci šroubů 1 a 2. R = výchozí nastavení Pravý Levý

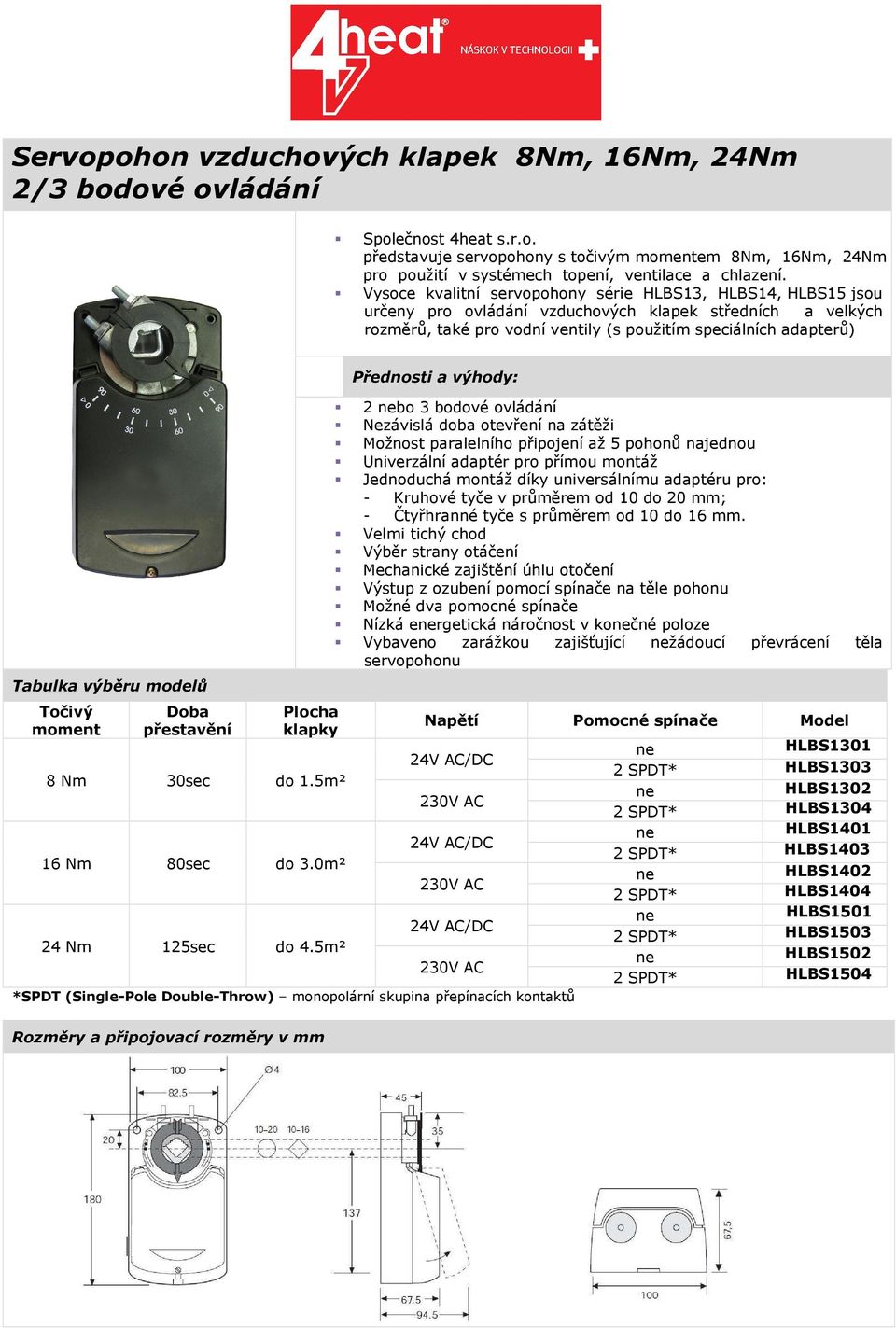

5 Servopohon vzduchových klapek 8Nm, 16Nm, 24Nm 2/3 bodové ovládání Společnost 4heat s.r.o. představuje servopohony s točivým momentem 8Nm, 16Nm, 24Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série HLBS13, HLBS14, HLBS15 jsou určeny pro ovládání vzduchových klapek středních a velkých rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Tabulka výběru modelů Točivý moment Doba přestavění Plocha klapky 8 Nm 30sec do 1.5m² 16 Nm 80sec do 3.0m² 24 Nm 125sec dо 4.5m² Přednosti a výhody: 2 bo 3 bodové ovládání Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou Univerzální adaptér pro přímou montáž Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 10 dо 20 mm; - Čtyřhranné tyče s průměrem od 10 dо 16 mm. Velmi tichý chod Výběr strany otáčení Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Napětí Pomocné spínače Model 230V AC 230V AC 230V AC *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Rozměry a připojovací rozměry v mm HLBS SPDT* HLBS1303 HLBS SPDT* HLBS1304 HLBS SPDT* HLBS1403 HLBS SPDT* HLBS1404 HLBS SPDT* HLBS1503 HLBS SPDT* HLBS1504

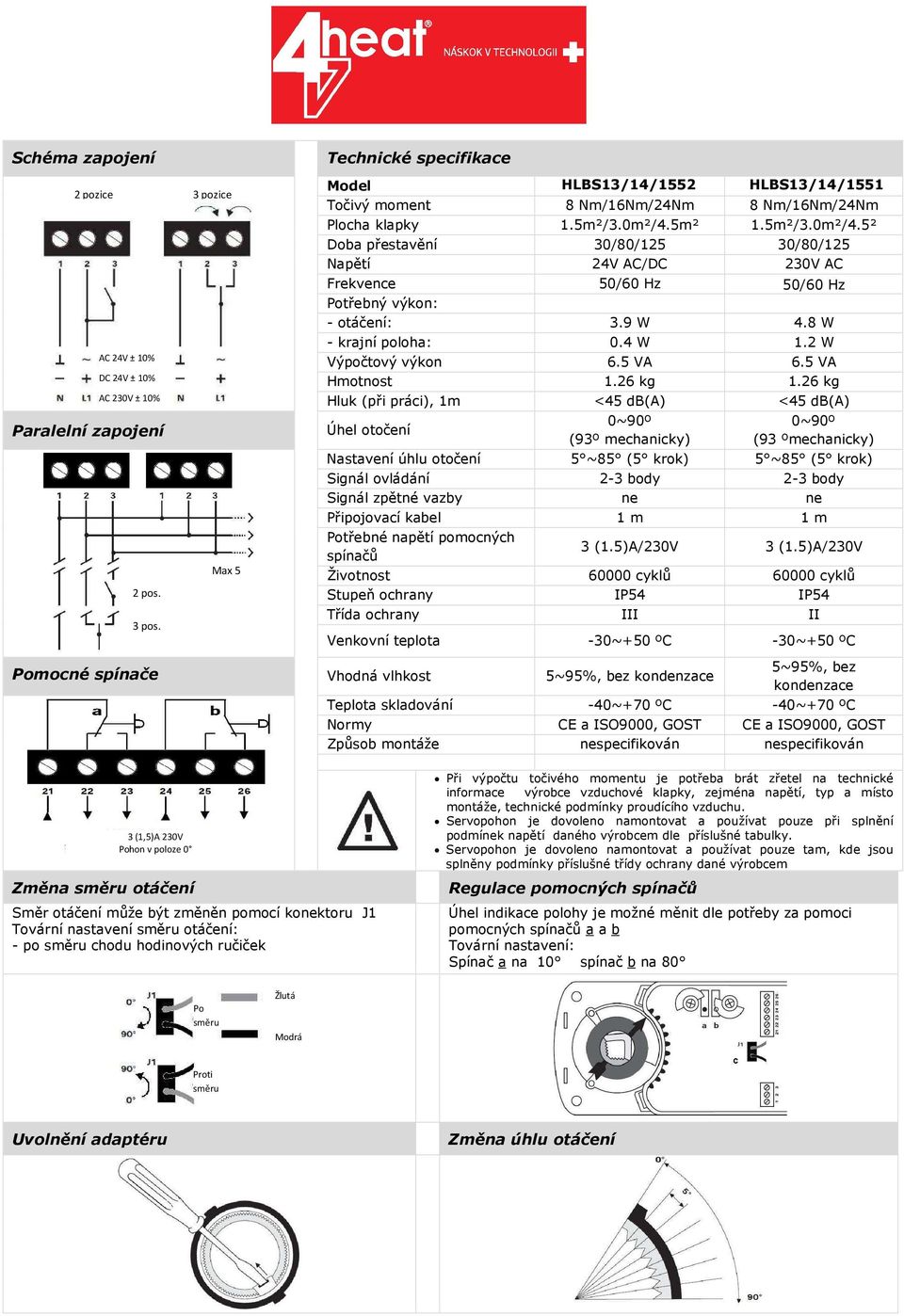

6 Schéma zapojení 2 pozice 3 pozice AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Paralelní zapojení 2 pos. 3 pos. Max 5 Technické specifikace Model HLBS13/14/1552 HLBS13/14/1551 Točivý moment 8 Nm/16Nm/24Nm 8 Nm/16Nm/24Nm Plocha klapky 1.5m²/3.0m²/4.5m² 1.5m²/3.0m²/4.5² Doba přestavění 30/80/125 30/80/125 Napětí 230V AC Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 3.9 W 4.8 W - krajní poloha: 0.4 W 1.2 W Výpočtový výkon 6.5 VА 6.5 VА Hmotnost 1.26 kg 1.26 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení (93 ºmechanicky) Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání 2-3 body 2-3 body Signál zpětné vazby Připojovací kabel 1 m 1 m Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany III II Venkovní teplota -30~+50 ºC -30~+50 ºC Pomocné spínače Vhodná vlhkost bez kondenzace bez kondenzace Teplota skladování -40~+70 ºC -40~+70 ºC Normy CE a ISO9000, GOST CE a ISO9000, GOST Způsob montáže specifikován specifikován 3 (1,5)A 230V Pohon v poloze 0 Změna směru otáčení Směr otáčení může být změněn pomocí koktoru J1 Tovární nastavení směru otáčení: - po směru chodu hodinových ručiček Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Regulace pomocných spínačů Úhel indikace polohy je možné měnit dle potřeby za pomoci pomocných spínačů a a b Tovární nastavení: Spínač a na 10 spínač b na 80 Po směru Žlutá Modrá Proti směru Uvolnění adaptéru Změna úhlu otáčení

7 Servopohon vzduchových klapek 8Nm, 16Nm, 24Nm Proporcionální ovládání Tabulka výběru modelů Točivý moment Doba přestavě ní Plocha klapky 8 Nm 30 sec do 1.5m² 16 Nm 80 sec do 3.0m² 24 Nm 125 sec do 4.5m² Společnost 4heat s.r.o. představuje servopohony s točivým momentem 8Nm, 16Nm, 24Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série HLBS13, HLBS14, HLBS15 jsou určeny pro ovládání vzduchových klapek malých a středních rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Díky jejich velmi malému rozměru a důmyslné konstrukci mohou být využity také v aplikacích, kde jsou jen velmi omezené možnosti pro montáž v důsledku dostatku místa. Přednosti a výhody: Proporcionální ovládání signálem 0-10V bo 4-20mА Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou (pro 0-10V) Signál zpětného spojení Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 10 dо 20 mm; - Čtyřhranné tyče s průměrem od 10 dо 16 mm. Velmi tichý chod Výběr směru otáčení tlačítkem na pohonu Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla serva Signál ovládání Napětí Pomocné spínače Model 0(2)-10V/(0)4-20mА 0(2)-10V 0(2)-10V/(0)4-20mА 0(2)-10V 0(2)-10V/(0)4-20mА 0(2)-10V 230V AC/DC 230V AC/DC 230V AC/DC *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Rozměry a připojovací rozměry v mm HLBS SPDT* HLBS1353 HLBS SPDT* HLBS1354 HLBS SPDT* HLBS1453 HLBS SPDT* HLBS1454 HLBS SPDT* HLBS1553 HLBS SPDT* HLBS1554

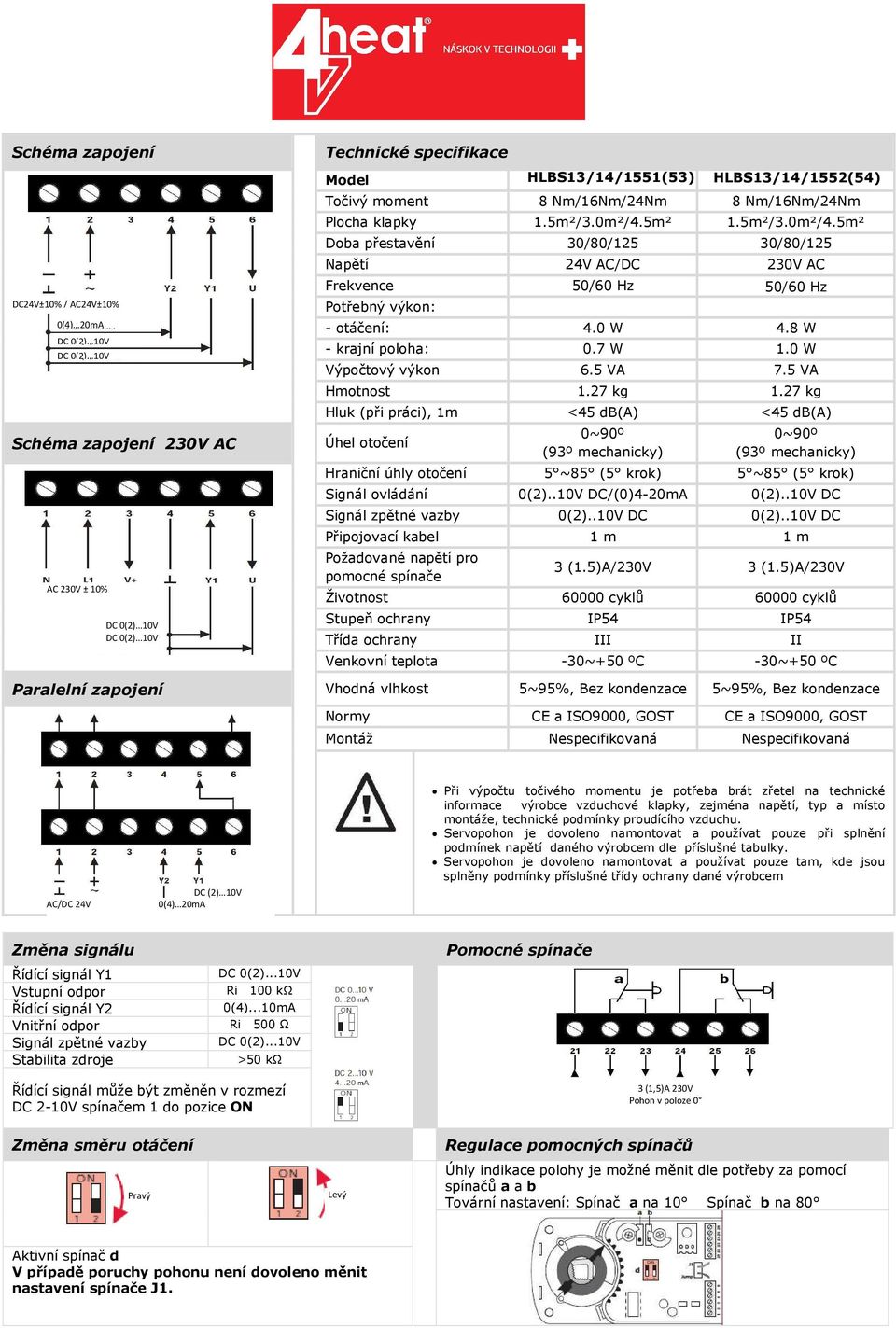

8 Schéma zapojení DC24V±10% / AC24V±10% 0(4) 20mA DC 0(2) 10V DC 0(2) 10V Schéma zapojení 230V AC AC 230V ± 10% DC 0(2) 10V DC 0(2) 10V Technické specifikace Model HLBS13/14/1551(53) HLBS13/14/1552(54) Točivý moment 8 Nm/16Nm/24Nm 8 Nm/16Nm/24Nm Plocha klapky 1.5m²/3.0m²/4.5m² 1.5m²/3.0m²/4.5m² Doba přestavění 30/80/125 30/80/125 Napětí 230V AC Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 4.0 W 4.8 W - krajní poloha: 0.7 W 1.0 W Výpočtový výkon 6.5 VА 7.5 VА Hmotnost 1.27 kg 1.27 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení Hraniční úhly otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání 0(2)..10V DC/(0)4-20mА 0(2)..10V DC Signál zpětné vazby 0(2)..10V DC 0(2)..10V DC Připojovací kabel 1 m 1 m Požadované napětí pro pomocné spínače 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany III II Venkovní teplota -30~+50 ºC -30~+50 ºC Paralelní zapojení Vhodná vlhkost Bez kondenzace Bez kondenzace Normy CE a ISO9000, GOST CE a ISO9000, GOST Montáž Nespecifikovaná Nespecifikovaná AC/DC 24V DC (2) 10V 0(4) 20mA Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Změna signálu Řídící signál Y1 Vstupní odpor Řídící signál Y2 Vnitřní odpor Signál zpětné vazby Stabilita zdroje DC 0(2)...10V Ri 100 kω 0(4)...10mА Ri 500 Ω DC 0(2)...10V >50 kω Pomocné spínače Řídící signál může být změněn v rozmezí DC 2-10V spínačem 1 do pozice ON 3 (1,5)A 230V Pohon v poloze 0 Změna směru otáčení Pravý Levý Regulace pomocných spínačů Úhly indikace polohy je možné měnit dle potřeby za pomocí spínačů a a b Tovární nastavení: Spínač а nа 10 Spínač b nа 80 Aktivní spínač d V případě poruchy pohonu ní dovoleno měnit nastavení spínače J1.

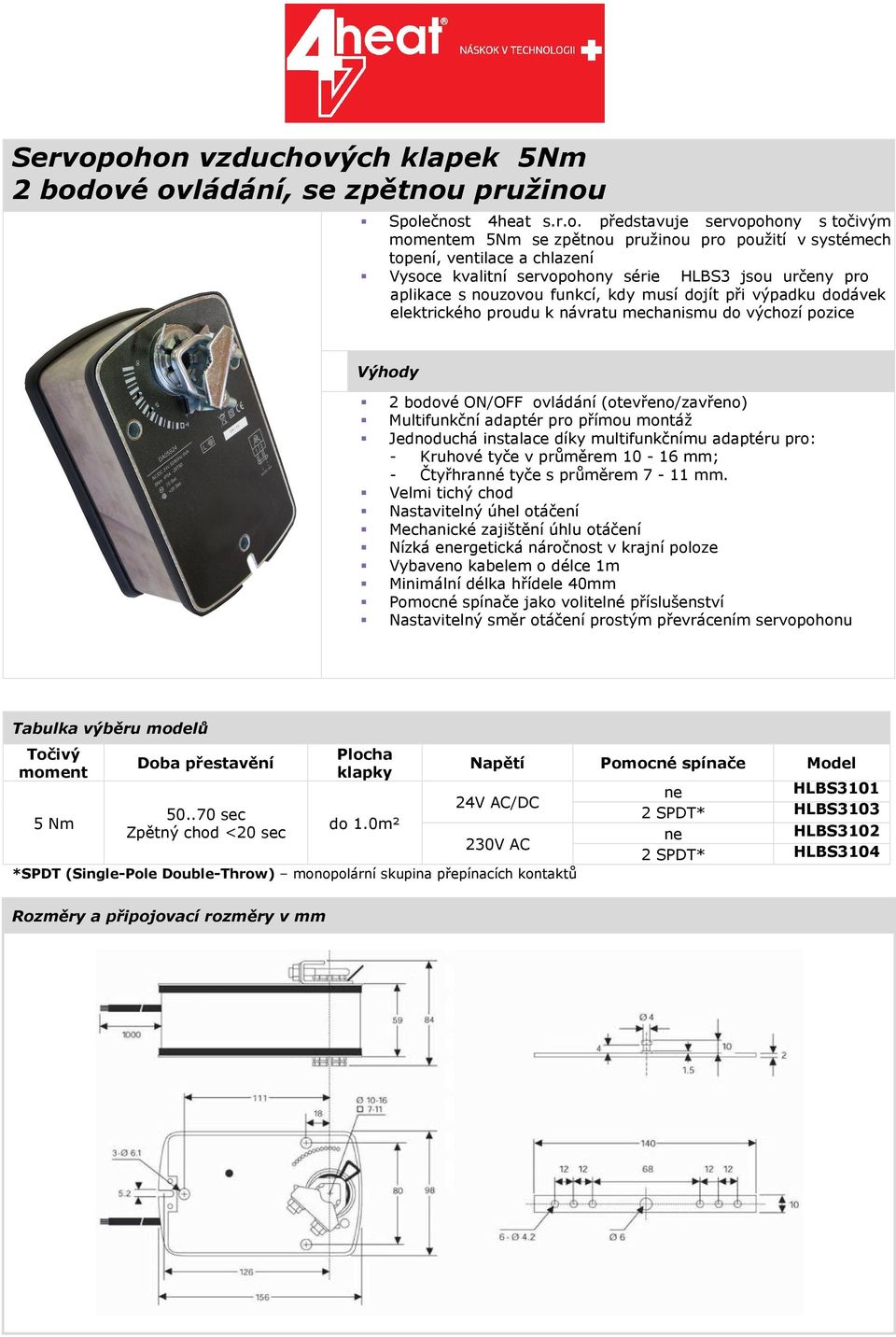

9 Servopohon vzduchových klapek 5Nm 2 bodové ovládání, se zpětnou pružinou Společnost 4heat s.r.o. představuje servopohony s točivým momentem 5Nm se zpětnou pružinou pro použití v systémech topení, ventilace a chlazení Vysoce kvalitní servopohony série HLBS3 jsou určeny pro aplikace s nouzovou funkcí, kdy musí dojít při výpadku dodávek elektrického proudu k návratu mechanismu do výchozí pozice Výhody 2 bodové ON/OFF ovládání (otevřeno/zavřeno) Multifunkční adaptér pro přímou montáž Jednoduchá instalace díky multifunkčnímu adaptéru pro: - Kruhové tyče v průměrem mm; - Čtyřhranné tyče s průměrem 7-11 mm. Velmi tichý chod Nastavitelný úhel otáčení Mechanické zajištění úhlu otáčení Nízká ergetická náročnost v krajní poloze Vybaveno kabelem o délce 1m Minimální délka hřídele 40mm Pomocné spínače jako volitelné příslušenství Nastavitelný směr otáčení prostým převrácením servopohonu Tabulka výběru modelů Točivý moment 5 Nm Doba přestavění sec Zpětný chod <20 sec Plocha klapky do 1.0m² Napětí Pomocné spínače Model 230V AC *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů HLBS SPDT* HLBS3103 HLBS SPDT* HLBS3104 Rozměry a připojovací rozměry v mm

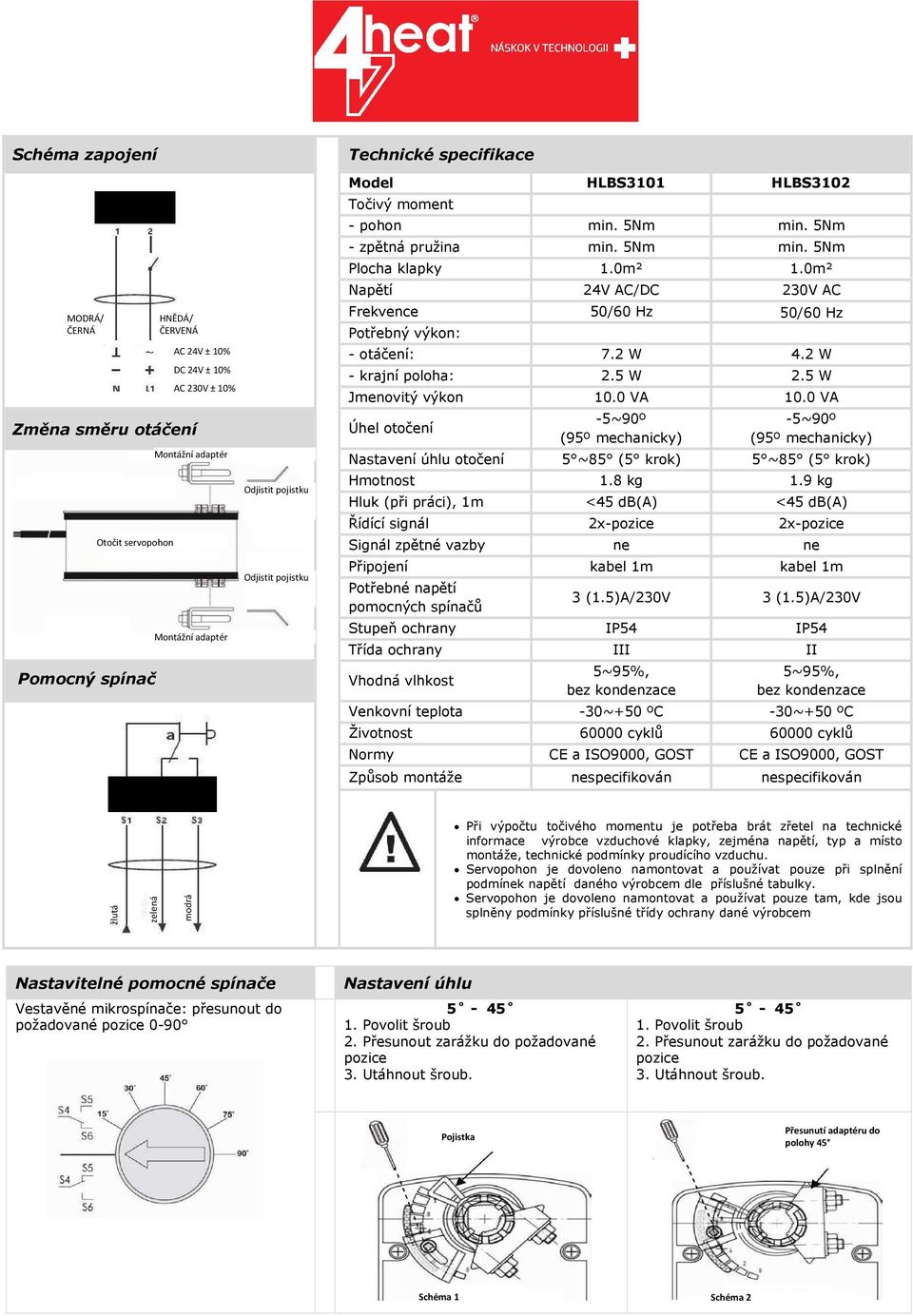

10 Schéma zapojení MODRÁ/ ČERNÁ Změna směru otáčení Otočit servopohon Pomocný spínač HNĚDÁ/ ČERVENÁ AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Montážní adaptér Montážní adaptér Odjistit pojistku Odjistit pojistku Technické specifikace Model HLBS3101 HLBS3102 Točivý moment - pohon min. 5Nm min. 5Nm - zpětná pružina min. 5Nm min. 5Nm Plocha klapky 1.0m² 1.0m² Napětí 230V AC Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 7.2 W 4.2 W - krajní poloha: 2.5 W 2.5 W Jmenovitý výkon 10.0 VА 10.0 VА Úhel otočení -5~90º (95º mechanicky) -5~90º (95º mechanicky) Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Hmotnost 1.8 kg 1.9 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Řídící signál 2х-pozice 2х-pozice Signál zpětné vazby Připojení kabel 1m kabel 1m Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Stupeň ochrany IP54 IP54 Třída ochrany III II Vhodná vlhkost bez kondenzace bez kondenzace Venkovní teplota -30~+50 ºC -30~+50 ºC Životnost cyklů cyklů Normy CE a ISO9000, GOST CE a ISO9000, GOST Způsob montáže specifikován specifikován žlutá zelená modrá Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Nastavitelné pomocné spínače Vestavěné mikrospínače: přesunout do požadované pozice 0-90 Nastavení úhlu Povolit šroub 2. Přesunout zarážku do požadované pozice 3. Utáhnout šroub Povolit šroub 2. Přesunout zarážku do požadované pozice 3. Utáhnout šroub. Pojistka Přesunutí adaptéru do polohy 45 Schéma 1 Schéma 2

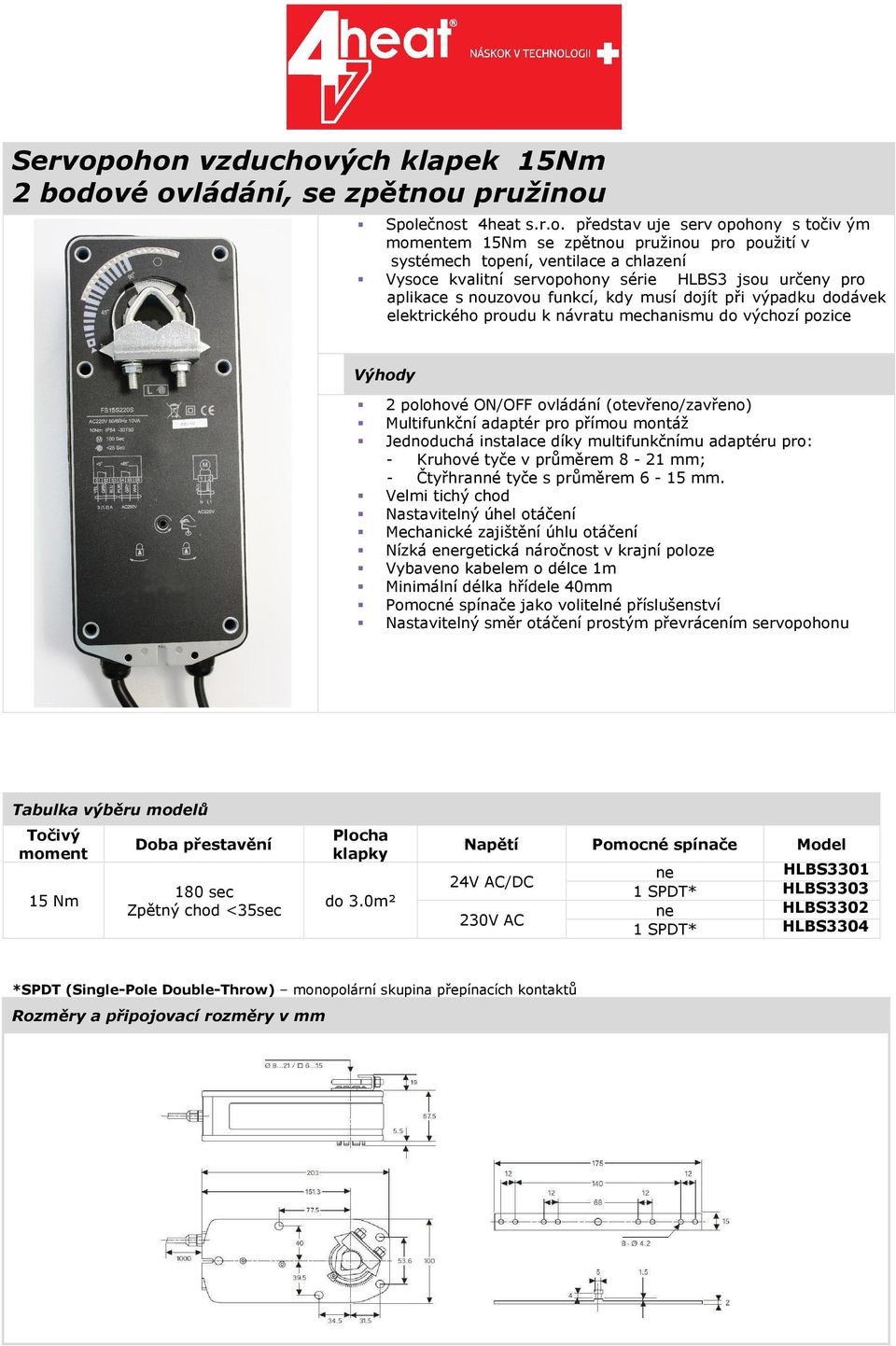

11 Servopohon vzduchových klapek 15Nm 2 bodové ovládání, se zpětnou pružinou Společnost 4heat s.r.o. představ uje serv opohony s točiv ým momentem 15Nm se zpětnou pružinou pro použití v systémech topení, ventilace a chlazení Vysoce kvalitní servopohony série HLBS3 jsou určeny pro aplikace s nouzovou funkcí, kdy musí dojít při výpadku dodávek elektrického proudu k návratu mechanismu do výchozí pozice Výhody 2 polohové ON/OFF ovládání (otevřeno/zavřeno) Multifunkční adaptér pro přímou montáž Jednoduchá instalace díky multifunkčnímu adaptéru pro: Kruhové tyče v průměrem 8-21 mm; Čtyřhranné tyče s průměrem 6-15 mm. Velmi tichý chod Nastavitelný úhel otáčení Mechanické zajištění úhlu otáčení Nízká ergetická náročnost v krajní poloze Vybaveno kabelem o délce 1m Minimální délka hřídele 40mm Pomocné spínače jako volitelné příslušenství Nastavitelný směr otáčení prostým převrácením servopohonu Tabulka výběru modelů Točivý moment Doba přestavění 15 Nm 180 sec Zpětný chod <35sec Plocha klapky Napětí do 3.0m² 230V AC *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Rozměry a připojovací rozměry v mm Pomocné spínače Model 1 SPDT* 1 SPDT* HLBS3301 HLBS3303 HLBS3302 HLBS3304

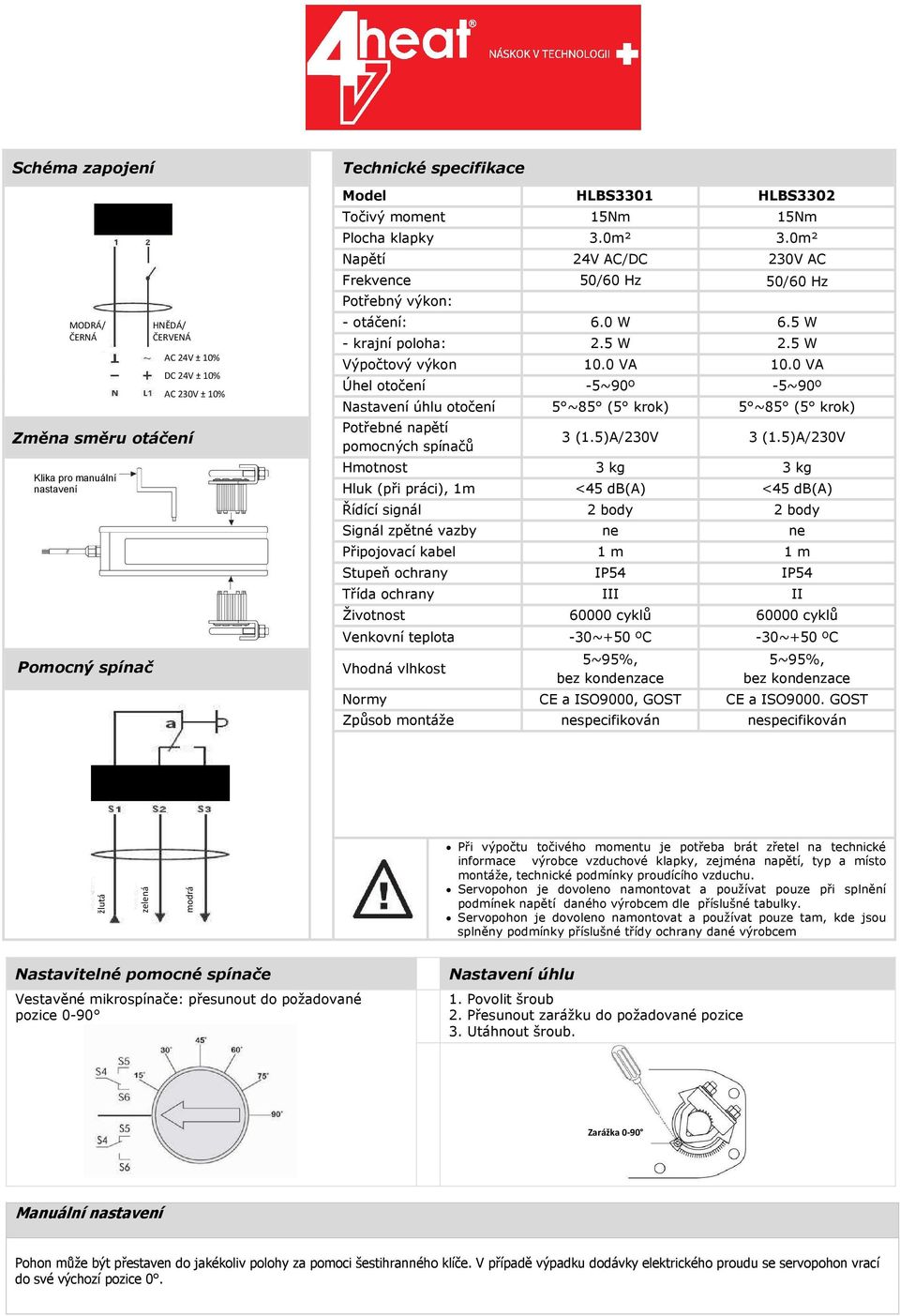

12 Schéma zapojení MODRÁ/ ČERNÁ Změna směru otáčení Klika pro manuální nastavení Pomocný spínač HNĚDÁ/ ČERVENÁ AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Technické specifikace Model HLBS3301 HLBS3302 Točivý moment 15Nm 15Nm Plocha klapky 3.0m² 3.0m² Napětí 230V AC Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 6.0 W 6.5 W - krajní poloha: 2.5 W 2.5 W Výpočtový výkon 10.0 VА 10.0 VА Úhel otočení -5~90º -5~90º Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Hmotnost 3 kg 3 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Řídící signál 2 body 2 body Signál zpětné vazby Připojovací kabel 1 m 1 m Stupeň ochrany IP54 IP54 Třída ochrany III II Životnost cyklů cyklů Venkovní teplota -30~+50 ºC -30~+50 ºC Vhodná vlhkost bez kondenzace bez kondenzace Normy CE a ISO9000, GOST CE a ISO9000. GOST Způsob montáže specifikován specifikován žlutá zelená modrá Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Nastavitelné pomocné spínače Vestavěné mikrospínače: přesunout do požadované pozice 0-90 Nastavení úhlu 1. Povolit šroub 2. Přesunout zarážku do požadované pozice 3. Utáhnout šroub. Zarážka 0-90 Manuální nastavení Pohon může být přestaven do jakékoliv polohy za pomoci šestihranného klíče. V případě výpadku dodávky elektrického proudu se servopohon vrací do své výchozí pozice 0.
