1 Systém heroal rs hybrid Inovace v oblasti rolet

2 Technologie rolet, která je namířena do budoucnosti Efektivní systémová technika heroal se vyznačuje prvotřídními materiály, technickou dokonalostí v detailu a velkou rozmanitostí konstrukčních možností. Toto jsou přednosti, které dokáží přesvědčit. Již po celá desetiletí je společnost heroal se svými inovativními řešeními z hliníku a hliníkových kompozitních materiálů pro opláštění budov spolehlivým partnerem jak pro architekty, tak i investory a zpracovatele. Plánovači oceňují rozmanitost konstrukčních možností, investoři mohou pomocí spolehlivého systému uskutečnit svá individuální přání a naši partneři mají užitek z ekonomických a efektivních koncepcí systému heroal. Heroal rs hybrid jedinečným způsobem spojuje systémové přednosti rolet a ochrany proti slunečnímu svitu. Nabízí tak při úplném zatemnění místnosti příjemný vnitřní vzhled textilní ochrany proti slunečnímu svitu, kromě toho téměř bezhlučný provoz, jakož i svislou markýzu a rovněž bezpečnost a odolnost proti větru, jaký nabízejí hliníkové rolety. Se systémem heroal rs hybrid a jeho četnými přednostmi mohou zpracovatelé získat další obchodní příležitosti v nových oblastech. Vzhledem k malému průměru kotouče je vsazení rovněž do rozměrově menších předsazených schránek možná bez problému, stejně jako integrace do vnějšího kontaktního zateplovacího systému (WDVS) se speciální variantou izolační schránky i v kategorii pasivních domů. Díky klidnému provozu a vynikající zvukové izolaci se systém heroal rs hybrid doporučuje také pro použití v místech, která jsou citlivá na hluk. Partnerům se tak otevírají nové možnosti pro zvýšení obratu v oblastech jako jsou hotely, nemocnice, pečovatelská zařízení a správní budovy. 02 heroal rs hybrid

3 Systém heroal rs hybrid v izolační schránce Renovační izolační schránka Izolační schránka pro nástavec Izolační schránka pro pasivní dům Strana 04 Strana 05 Strana 06 Systém heroal rs hybrid v předsazené schránce Předsazená schránka protlačovaná Předsazená schránka válcovaná Strana 07 Strana 08 Systém heroal rs hybrid ve schránce v jádru omítky Schránka v jádru omítky FMB 90 Strana 09 Rozměry a vlastnosti systému Strana 10 Servis Strana 11 Vynikající servis společnosti heroal heroal rs hybrid 03

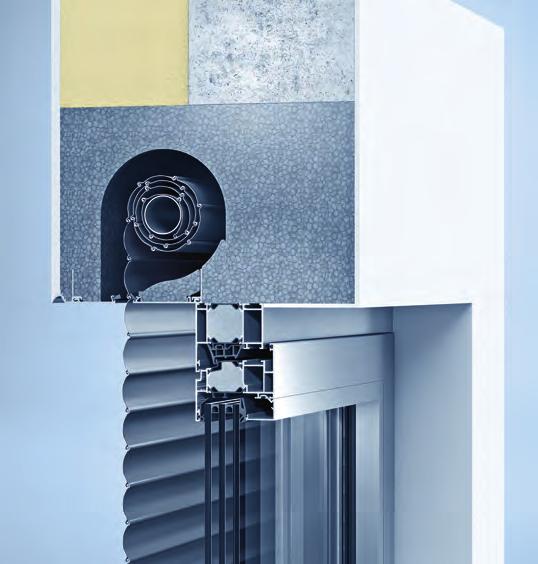

4 heroal rs hybrid v renovační schránce Dokonalá montáž pro energeticky efektivní řešení Schránkový systém z izolačního materiálu koncipovaný speciálně pro renovaci zaručuje dokonalou montáž v souladu s RAL v kombinaci s okny, která jsou vestavěna do izolační zóny. Se svojí minimální izolační tloušťkou 250 mm (variabilně rozšířitelné) je izolační schránka heroal kompletně integrovatelná do vnějšího kontaktního zateplovacího systému (WDVS). Vnější revizní otvor o průměru 100 mm umožňuje snadnou a pohodlnou údržbu systému. Díky termicky oddělenému vedení okenního systému a hodnotě USB do 0,289 W/m2K dle normy DIN nabízí systém heroal rs hybrid v renovační izolační schránce energeticky efektivní řešení pro nejrůznější požadavky při stavbách objektů a bytů. Rozměry a vlastnosti systému» minimální izolační tloušťka 250 mm» hodnota USB do 0,289 W/m2K podle normy DIN » termicky oddělené vedení okenních systémů» schránka splňuje požadavky třídy protipožární ochrany B1» splňuje požadavky protihlukové ochrany třídy 4 s hodnotou 45 db dle ISO » systém je kompletně integrovatelný do vnějšího kontaktního zateplovacího systému (WDVS)» izotermický průběh stavebního objektu, okna a izolace není téměř ovlivněn Průřezové zobrazení heroal rs hybrid v renovační izolační schránce Konstrukční varianty a design» Systém schránek z izolačního materiálu pro montáž v souladu s RAL» vydrží i bez omítnutí delší dobu odolávat vnějším vlivům» jednoduchá údržba díky vnějšímu reviznímu otvoru o průměru 100 mm 04 heroal rs hybrid

5 heroal rs hybrid v izolační schránce pro nástavec Variabilní systém určený speciálně pro malé hloubky izolace Tento systém izolačních schránek lze použít již při minimální izolační tloušťce 100 mm. Současně systém nabízí možnost reagovat na větší hloubky izolace. Izolační schránka s nástavcem je kompletně integrovatelná do vnějšího kontaktního zateplovacího systému (WDVS) a nabízí vnější revizní otvor o průměru 80 mm, který umožňuje snadnou údržbu. Systém heroal rs hybrid ve variantě izolační schránky s nástavcem nabízí díky hodnotě USB do 0,235 W/m2K dle normy DIN a termicky odděleným vedením okenního systému energeticky úsporná řešení jak pro privátní investory, tak i pro různé požadavky průmyslových staveb objektů a bytů. Rozměry a vlastnosti systému» minimální izolační tloušťka: 100 mm» izotermický průběh stavebního objektu, okna a izolace není téměř ovlivněn» hodnota USB do 0,235 W/m2K podle normy DIN » termicky oddělené vedení okenních systémů» schránka splňuje požadavky třídy protipožární ochrany B1» splňuje požadavky protihlukové ochrany třídy 4 s hodnotou 42 db dle ISO » systém je kompletně integrovatelný do vnějšího kontaktního zateplovacího systému (WDVS) Konstrukční varianty a design» lze přizpůsobit každé tloušťce zdi» vydrží i bez omítnutí delší dobu odolávat vnějším vlivům» vnější revizní otvor o průměru 80 mm usnadňuje údržbu Průřezové zobrazení heroal rs hybrid v izolační schránce s nástavcem heroal rs hybrid 05

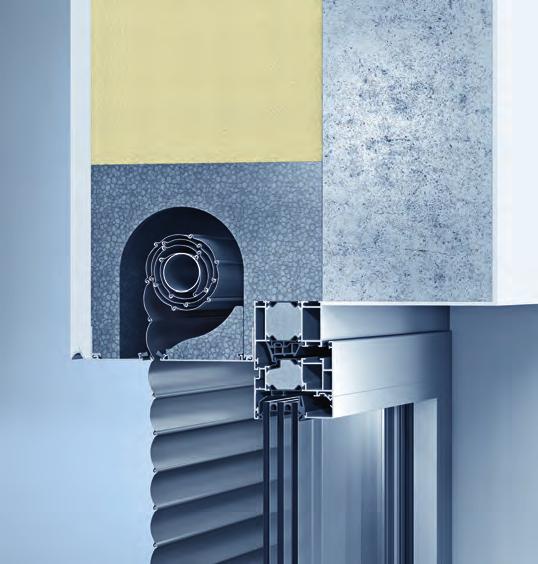

6 Systém heroal rs hybrid v izolační schránce pro pasivní dům Vysoká úroveň teplotní izolace pro systémově optimalizovanou energetickou efektivnost Řešení heroal se schránkami s nástavci z izolačního materiálu speciálně pro montáž do vnějšího kontaktního zateplovacího systému (WDVS) pro pasivní domy. Izolační schránka s termicky odděleným vedením okenního systému dosahuje při izolační tloušťce pouhých 300 mm (variabilně rozšířitelné) vynikající hodnoty USB do 0,157 W/m2K dle DIN a je kompletně integrována do systému WDVS pasivního domu. Vnější revizní otvor o průměru 800 mm umožňuje snadnou údržbu systému. Systémové řešení s vysokou úrovní tepelné izolace heroal rs hybrid v izolační schránce pro pasivní domy nabízí navíc také optimalizovaná energeticky efektivní řešení pro sanace fasád s nejvyššími požadavky v oblasti staveb bytů a objektů. Rozměry a vlastnosti systému» minimální izolační tloušťka: 300 mm» izotermický průběh stavebního objektu, okna a izolace není téměř ovlivněn» termicky oddělené vedení okenních systémů» hodnota USB do 0,157 W/m2K podle normy DIN » schránka splňuje požadavky třídy protipožární ochrany B1» splňuje požadavky protihlukové ochrany třídy 4 s hodnotou 42 db dle ISO » vysoká úroveň teplotní izolace pro optimalizovanou energetickou efektivnost» kompletně integrovatelný do vnějšího kontaktního zateplovacího systému (WDVS) Konstrukční varianty a design» lze přizpůsobit každé tloušťce zdi» vnější revizní otvor o průměru 80 mm usnadňuje údržbu Průřezové zobrazení heroal rs hybrid v izolační schránce pro pasivní dům 06 heroal rs hybrid

7 Systém heroal rs hybrid s protlačením v předsazené schránce Vysoce odolný vůči povětrnostním vlivům díky kvalitní práškové vrstvě hwr Díky kvalitní práškové vrstvě hwr nabízí systém předsazených schránek heroal z protlačených hliníkových profilů povrchy s vysokou odolností vůči povětrnostním podmínkám s optimální stabilitou barevných odstínů a schopností držet lesk. Předsazená schránka šetřící místo s minimální výškou pouhých 100 mm se speciálním vodícím pásem ve tvaru L se nejlépe hodí pro montáž v okenní oblasti a má vnější revizní otvor. Díky tomu je protlačená předsazená schránka heroal s práškovou vrstvou hwr s velkým výběrem variant dokonalým systémovým řešením pro dovybavení či renovace. Rozměry a vlastnosti systému» minimální výška schránky: 100 mm» lze namontovat do okenního prostoru» plochy vysoce odolné vůči povětrnostním vlivům» optimální stabilita barevných odstínů a schopnost držet lesk» zaklesnutí do vedení ve tvaru S Konstrukční varianty a design» kvalitní prášková vrstva hwr» vnější revizní otvor» pestrá paleta barev Průřezové zobrazení heroal rs hybrid v předsazené schránce s protlačením heroal rs hybrid 07

8 Systém heroal rs hybrid v předsazené válcované schránce Hospodárné řešení schránek s povrchovým zušlechtění se dvouvrstvým hustým lakem S předsazenou schránkou z válcovaných hliníkových profilů lze realizovat zvláště hospodárná systémová řešení s množstvím variant povrchového zušlechtění s dvouvrstvým hustým lakem. Schránka s vnějším revizním otvorem se dá snadno namontovat díky své malé minimální výšce pouhých 100 mm a speciálním vodícím pásem ve tvaru L a šetří místo při montování do okenních prostor. Ať už jde o dovybavení nebo renovaci, nabízí válcovaná předsazená schránka heroal s dvouvrstvým hustým lakem ekonomicky zajímavá systémová řešení pro nejrůznější oblasti použití. Rozměry a vlastnosti systému» minimální výška schránky 100 mm» montáž, která šetří místo» lze namontovat do okenního prostoru» zaklesnutí do vedení ve tvaru S Konstrukční varianty a design» Povrchové zušlechtění dvouvrstvým hustým lakem» Revizní otvor mezi schránkou a okenním prvkem Průřezové zobrazení heroal rs hybrid v předsazené schránce, válcované 08 heroal rs hybrid

9 Systém heroal rs hybrid ve schránce v jádru omítky FMB 90 Dosavadní vzhled fasády je dokonale zachován Díky své zcela neviditelné integraci do vnějšího kontaktního zateplovacího systému (WDVS) nebo do okenního prostoru je schránka v jádru omítky FMB 90 ideálním řešením pro montáž systému heroal rs hybrid do existující fasádní architektury, aniž by měnila její vzhled. Velký výběr profilů nosiče omítky se přitom postará o bezpečné vestavění do všech běžných systémů WDVS. Jednoduchá a bezpečná montáž do okenního prostoru zaručuje speciální dvoudílná vodicí kolejnice. Přitom je minimální tloušťka vnější izolace závislá na přesném umístění okna. Schránku v jádru omítky s výškou 125 mm, která je vyrobená z válcovaných a protlačovaných hliníkových profilů, lze zabudovat tak, že maximálně šetří místo. Revizní otvor o průměru 90 mm zajišťuje snadnou a pohodlnou údržbu systému. Rozměry a vlastnosti systému» minimální výška schránky 125 mm» bezpečná vestavba díky velkému výběru profilů nosiče omítky» dvoudílná vodicí kolejnice pro bezpečnou montáž do okenní oblasti» zaklesnutí do vedení ve tvaru S, stabilní proti větru» termicky oddělené vedení skrze sponu KS» minimální tloušťka vnější izolace, závislá na umístění okna» snadno montovatelný přídržný profil mezi oknem a vedením» neviditelná integrace do vnějšího kontaktního zateplovacího systému» (WDVS) nebo do okenního prostoru je možná Konstrukční varianty a design» revizní otvor o průměru 90 mm Průřezové zobrazení heroal rs hybrid ve schránce v jádru omítky FMB 90 heroal rs hybrid 09

10 Rozměry a vlastnosti systému Třídy odolnosti proti větru dle normy DIN EN Světlá šířka Třída odolnosti proti větru Bezpečnostní zkušební tlak v Pa Třída větru podle Bft cca rychlost větru v km/h Systémové vlastnosti návěsu heroal rs hybrid Označení Systém heroal rs hybrid Maximální výška prvku u systému heroal rs hybrid v předsazené schránce nebo schránce do jádra omítky Dodatečný odpor průniku tepla delta R podle EN ISO ,18 1) Výška prvku v mm Výška schránky v mm Maximální procentní zlepšení okna dle zkoušky Hotbox podle EN ISO Třída protipožární ochrany textil dle DIN % B Třída protipožární ochrany izolační schránky dle DIN 4102 B Maximální šířka v mm Maximální výška v mm Hmotnost návěsu v kg na m² 2 Hodnota lambda dle DIN EN v W/(mK) 0, Hodnota protihlukové izolace schránky s nástavcem dle ISO v db Hodnota protihlukové izolace renovační schránky dle ISO v db 42/SK4 45/SK ) přesné výpočty lze získat od firmy heroal Přehled barev návěsu heroal rs hybrid Barva heroal č. cca RAL Návěs heroal rs hybrid bílá 17/ šedá přírodní antracitová šedá Upozornění: Karty vzorků barev si lze vyžádat přímo ve firmě heroal. 10 heroal rs hybrid

11 Náš servis je důsledně zaměřen na Vaše přání Společnost Heroal nabízí vedle rozsáhlého portfolia systémů se vzájemně dokonale sladěnými produkty i jedinečný a výkonný servis v oboru založený na důsledné orientaci na požadavky, přání a potřeby zákazníků. Základem servisu heroal je vedle vyškolených zaměstnanců našemu podniku vlastni energeticky efektivní výroba Made in Germany s jedinečným citem pro detail a bezpečným postupem, který zaručuje zpracovatelům, architektům a stavebníkům optimální kvalitu výrobků pro udržitelné, hospodárné a hodnotu zvyšující stavění. Dalším důležitým stavebním kamenem je dodávka různých povrchových úprav. Ať už se jedna o kvalitní práškové nanášení hwr z vlastních moderních lakovacích linek nebo dvouvrstvý hustý lak, strukturní laky, foliování nebo eloxace, nabízí povrchová úprava heroal nejvyšší kvalitu v kombinaci s nejkratšími dodacími lhůtami. O to se postará také nové logistické centrum heroal s přibližně m2 plochy a vlastní vozový park nákladních automobilů. Portfolio služeb heroal doplňuje testovací centrum certifikované Výzkumným a zkušebním ústavem Rosenheim, které mohou využívat také zákazníci, a které lze využít pro rolety, roletová vrata, okna, dveře a fasády a také vlastní výkonný servis pro ohýbání profilů a ohraňování, který společnost heroal nabízí svým zákazníkům v celém oboru jako jediná společnost nabízející tyto systémy z vlastni výroby. heroal rs hybrid 11

12 Společnost heroal podnik vyrábějících hliníkové systémy Inovace, servis, design, udržitelnost Jako jeden z vedoucích podniků vyrábějících hliníkové systémy vyvíjí a vyrábí společnost heroal dokonale vzájemně sladěné systémy pro rolety, roletová vrata, okna, dveře a fasády. S minimálním nasazením energie při výrobě a s maximální úsporou energie během používání přispíváme rozhodujícím způsobem k tomu, abychom umožňovali udržitelné stavění spojené s nejvyšší hospodárností při zpracování systémů a zvyšování hodnoty budov. Značka heroal je synonymem systémových řešení, která stanovují měřítka v oboru s inovacemi orientovanými na praxi, s oborově vedoucím servisem, s kvalitním, do každé architektury integrovatelným designem a s udržitelnými řešeními. Svět systémů heroal rolety roletová vrata okna dveře fasády servis heroal Johann Henkenjohann GmbH & Co. KG Österwieher Str Verl (Německo) Tel Fax Článek č I 12.12
