2 Step 1 Potřebné nářadí 13/17mm stranové klíče 3,6mm plochý šroubovák Malé kombinované kleště 2,5 a 1,5mm inbusový klíč Step 2 3D vytištěné díly Z-axis-top-left (Z - levý horní roh) Z-axis-top-right (Z - pravý horní roh) Z-axis-bottom-left (Z - levý dolní roh) Z-axis-bottom-right (Z - pravý dolní roh) Z-screws covers (Z šroubovací krytky) Jako orientační bod pro správné umístění součástek v dalších krocích využijte 8mm otvory pro hlazené tyče manual.prusa3d.com/ Page 2 of 17

3 Step 3 Umístění Z dolních rohů na rám Umístěte vytištěné díly na rám dle obrázku. Menší kruhový otvor má být blíže vnějším okrajům rámu. Všimněte si orientace rámu (vlevo nahoře je viditelné logo PRUSA). Všechny šrouby v tomto kroku jsou M3x10 (6 ks). Za použití inbusu 2,5 mm přišroubujte vytištěné díly k rámu. Šrouby musí být kolmo k rámu! Utahujte s citem, aby nedošlo k poškození vytištěných dílů. Pokud šrouby při dotažení kladou velký odpor, zašroubujte je kolmo z druhé strany rámu a vyčistěte tak závit. Poté je opět zašroubujte z původní strany. Utahujte je s citem, jinak můžete zlomit šroub manual.prusa3d.com/ Page 3 of 17

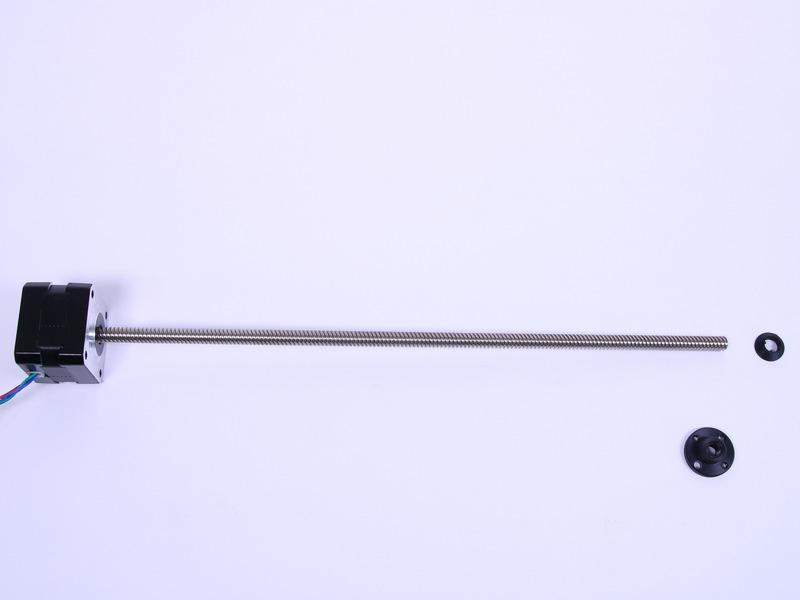

4 Step 4 Umístěte Z šroubovací krytky na motory Vyšroubujte trapézové matky z motorů. Zašroubujte krytky na oba motory. Krytky našroubujte až do konce ale tak, aby se mohla tyč volně otáčet manual.prusa3d.com/ Page 4 of 17

5 Step 5 Umístění Z motorů Umístěte Z motory na rám. Levý motor osy Z (označen jako Z axis left) Pravý motor osy Z (označen jako Z axis right, delší kabeláž) Dbejte na správné umístění motorů (vlevo/vpravo). Zkontrolujte, že kabeláž motoru není skřípnutá mezi motorem a držákem (viz obrázek) manual.prusa3d.com/ Page 5 of 17

6 Step 6 Utažení Z motorů Použijte šrouby M3x10 (8 ks) a podložky M3w (8 ks). Za použití inbusu 2,5 mm přišroubujte motory k 3D vytištěným dílům. Step 7 Příprava na montáž trapézových matek Vložte M3 matky (4 ks) do vytištěných dílů podle obrázků. Na orientaci matek nezáleží manual.prusa3d.com/ Page 6 of 17

7 Step 8 Montáž trapézových matek Pro dotažení matek použijte šrouby M3x12 (4 ks). Na dotažení použijte 2,5mm inbus. Step 9 Identifikace délky tyčí V následujících krocích použijte nejkratší tyče (320 mm) manual.prusa3d.com/ Page 7 of 17

8 Step 10 Příprava Z hlazených tyčí Vložte hlazené tyče osy Z (nejkratší) do držáků motorů osy Z. Step 11 Nasazení osy X Opatrně nasuňte ložiska a trapézové matky na hlazené a trapézové tyče. Otáčením současně obou trapézových tyčí doleva posuňte osu X podle obrázku. Buďte velmi opatrní! Tyče zasunujte do ložisek rovně, bez použití větší síly! 2018 manual.prusa3d.com/ Page 8 of 17

9 Step 12 Umístění Z horních rohů na rám Umístěte vytištěné díly na rám dle obrázku. Ujistěte se, že je hlazená tyč zarovnána s horním povrchem vytištěného dílu. Zkontrolujte obě strany osy Z. Za použití inbusu 2,5 mm přišroubujte vytištěné díly k rámu. Zkontrolujte obě trapézové tyče v horní části osy Z, pokud se dotýkají okrajů vytištěných součástek, povolte držáky motorů a nepatrně s nimi pohněte. Všechny šrouby v tomto kroku jsou M3x10 (4 ks). Step 13 Organizace kabelů osy Z Zastrčte stahovací pásky do otvorů na spodku rámu a přichyťte kabely. Stáhněte páskami kabely od motorů jako na obrázku. Kabel od levého Z motoru je přichycen poslední stahovací páskou manual.prusa3d.com/ Page 9 of 17

10 Step 14 Zastřižení stahovacích pásek Ustřihněte přesahy stahovacích pásek. Dbejte na správnou polohu spojů stahovacích pásek. Step 15 Montáž osy Y Uchopte smontovanou osu Y a zasuňte ji nadoraz do otvorů v rámu. (Rám bude mírně ve vzduchu). Měli byste být schopni zvednout celou konstrukci a otočit ji vzhůru nohama. Utáhněte matky M10n k rámu. Ujistěte se, že je podložka mezi matkou a rámem z obou stran. Dbejte na správnou orientaci osy Y v rámu (delší část by měla být na straně Z motorů) manual.prusa3d.com/ Page 10 of 17

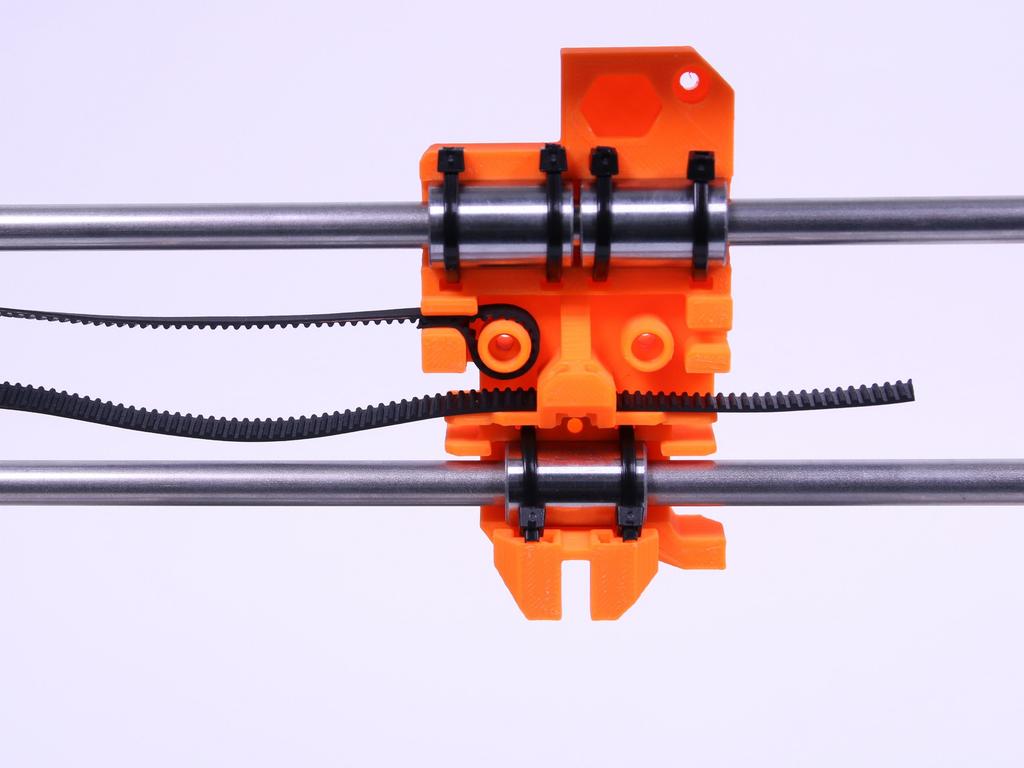

11 Step 16 Nasazení X řemene, část 1 Zasuňte plochou část řemene X-GT2 (delší) do otvoru pro řemen v X pojezdu podle obrázku. Ukázkové video zahrnující kroky je přidáno jako krok 25. Ujistěte se, že vyčnívá velmi malá (nebo žádná) část řemenu ze součástky. Ujistěte se, že vyčnívá velmi malá (nebo žádná) část řemenu ze součástky manual.prusa3d.com/ Page 11 of 17

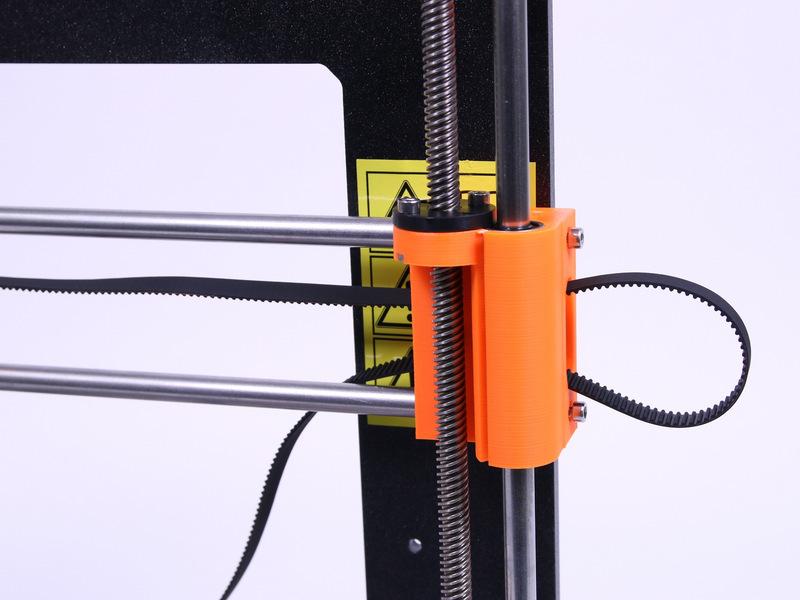

12 Step 17 Nasazení X řemene, část 2 Naveďte řemen kolem pinu jako na obrázku. Zatlačte řemen až do konce součástky jako na druhém obrázku. Ujistěte se, že vyčnívá velmi malá (nebo žádná) část řemenu ze součástky. Step 18 Protažení řemenu X částí s napínací kladkou Protáhněte řemen koncem osy X s unašečem řemenu, okolo napínací kladky a zpět manual.prusa3d.com/ Page 12 of 17

13 Step 19 Protažení řemenu X pojezdem Protáhněte řemen X pojezdem podle obrázku. Step 20 Protažení řemenu X motorovou částí Protáhněte řemen skrz ukončení osy X s motorem, okolo řemeničky a zpět k X pojezdu manual.prusa3d.com/ Page 13 of 17

14 Step 21 Povolení motoru Odšroubujte M3x18 šrouby. Otočte motor v protisměru hodinových ručiček jako na obrázku. Tento krok je ilustrativní, nemusíte motor sundávat z rámu. Step 22 Utažení X řemenu, část 1 Použijte kombinované kleště k nasunutí řemene. Zasuňte jeho hladkou část do součástky jako na obrázku manual.prusa3d.com/ Page 14 of 17

15 Step 23 Utažení X řemenu, část 2 Naveďte řemen kolem pinu jako na obrázku. Zatlačte řemen až do konce součástky jako na druhém obrázku. Řemen by neměl v tuto chvíli být napnutý. Step 24 Napnutí řemenu Otočte motor zpět. Našroubujte zpět šrouby M3x18. Pokud musíte vyvinout příliš velkou sílu, otočte motor zpět a opakujte předchozí krok s tím, že povolíte řemen o jeden stupeň. Řemen by měl být opravdu napnutý. Při brnknutí na něj by měl vydat zvuk podobný brnknutí na strunu. Tento krok je ilustrativní, nemusíte motor sundávat z rámu manual.prusa3d.com/ Page 15 of 17

16 Step 25 VIDEO pro kroky Zasuňte plochou část řemene X- GT2 (delší) do otvoru pro řemen v X pojezdu okolo pinu. Protáhněte řemen koncem osy X s unašečem řemenu, okolo napínací kladky a zpět. Protáhněte řemen X pojezdem. Protáhněte řemen skrz ukončení osy X s motorem, okolo řemeničky a zpět k X pojezdu. Odšroubujte šrouby M3x18. Otočte motor v protisměru hodinových ručiček. Zasuňte plochou část řemene okolo pinu. Otočte motor zpět. Našroubujte zpět šrouby M3x18. Video je dostupné pouze v online (digitální) verzi manual.prusa3d.com/ Page 16 of 17

17 Step 26 Seřízení napínacích šroubů Opatrně dotahujte oba šrouby, dokud neucíte, že vytváříte mírný tlak na obě hlazené tyče. Utažením/povolením obou šroubů můžete částečně upravit polohu pravé závitové tyče (sledujte její pozici v tišteném dílu Z-axis-topright). Step 27 Hotovo! Gratulujeme, máte hotovou osu Z! Pokračujte stavbu kapitolou - 5. Extrudér This document was last generated on :15:16 AM manual.prusa3d.com/ Page 17 of 17
