1 DIVIZE ELEKTROTECHNICKÉ VÝROBKY Rozvodnice celoplastové a oceloplastové Mistral, UK500, AT, U Plastové rozvodnice pro 4 až 72 modulů System pro E comfort MISTRAL, krytí IP 41 a IP 65 Oceloplastové rozvodnice řady UK500, AT, U pro 12 až 240 modulů, krytí IP 30, IP 43 Rozvodnice pro zapuštěnou i nástěnnou montáž Rozvodnice celoplastové a oceloplastové Mistral, UK500, AT, U

2

3 Obsah Rozvodnice řady Mistral 004 System pro E comfort MISTRAL System pro E comfort MISTRAL41F 006 Výhody a možnosti instalace 008 Objednací údaje rozvodnice 010 Objednací údaje příslušenství System pro E comfort MISTRAL41W 012 Výhody a možnosti instalace 014 Objednací údaje rozvodnice 016 Objednací údaje příslušenství System pro E comfort MISTRAL Výhody a možnosti instalace 020 Objednací údaje rozvodnice 022 Objednací údaje příslušenství Rozvodnice technické údaje 024 System pro E comfort MISTRAL41F 025 System pro E comfort MISTRAL41W 026 System pro E comfort MISTRAL Odolnost vůči chemickým látkám Rozvodnice rozměrové výkresy 028 System pro E comfort MISTRAL41F 030 System pro E comfort MISTRAL41W 032 System pro E comfort MISTRAL Rozvodnice UK500, AT, U

4 4 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL Kompletní a všestranná řada rozvodnic Efektivita, bezpečnost, jednoduchost, integrace do portfolia ostatních výrobkových skupin ABB, to je nová typová řada rozvodnic System pro E comfort MISTRAL. Navazuje na dlouholeté zkušenosti firmy ABB v oblasti distribuce elektrické energie a na širokou výrobkovou základnu přístrojů pro ochranu, řízení, monitorování, měření a úsporu energie. Tyto inovativní rozvodnice doplňují rozsáhlý sortiment výrobků pro průmyslový, komerční a obytný sektor. Rozvodnice MISTRAL vznikly jako výsledek trvalého výzkumu a stálé pozornosti věnované uspokojení všech potřeb jak elektroinstalatérů, tak i koncových uživatelů.

5 SYSTEM PRO E COMFORT MISTRAL 5 System pro E comfort MISTRAL41 Tyto rozvodnice se stupněm krytí IP41 jsou určeny především do obytných a komerčních prostor. Řada sestává z rozvodnic pro zapuštěnou montáž MISTRAL41F a rozvodnic pro montáž na povrch MISTRAL41W s obsahem od 4 do 72 modulů, což je jedna z nejrozsáhlejších nabídek na trhu. Obě provedení jsou dostupná jak s průhlednými dvířky v elegantní modré benzínové barvě, tak i neprůhlednými plnými dvířky v barvě bílé. Hloubka skříňky pro zapuštěné provedení je vyváženým kompromisem mezi dostatečným montážním prostorem uvnitř skříňky a možností montáže do relativně tenkých stěn. System pro E comfort MISTRAL65 Rozvodnice jsou svým stupněm krytí IP65 určeny pro montáž do prostředí kde je vyžadována ochrana proti vniknutí prachu nebo ochrana proti stříkající vodě. Řada sestává z rozvodnic pro montáž na povrch rovněž s obsahem od 4 do 72 modulů s průhlednými a neprůhlednými dvířky. Konstrukce se vyznačuje některými unikátními vlastnostmi, například u víceřadých rozvodnic lze měnit nejen hloubku přístrojových DIN-lišt ale i jejich vzdálenost mezi 125 a 150 mm. Pro vedení vodičů je v rozvodnicích velký prostor jak pod DIN-lištami, tak i na bocích skříňky, kde jsou připraveny vkládací příchytky kabelů i očka na případné použití vázacích pásků. Rozvodnice jsou vyráběny z plně recyklovatelného termoplastu bez obsahu halogenů. Byly navrženy s ohledem na zjednodušení a urychlení práce elektroinstalatérů, kterým dovolují realizovat funkční, přehledný a elegantní rozváděč. Pro usnadnění ověření návrhu rozvodnic dle normy ČSN EN jsou prázdné skříňky certifikovány dle ČSN EN ed.2:2012. Rozvodnice byly odzkoušeny jako úplný kryt dle normy ČSN EN Inovovat dnes neznamená jen hledat funkční a technologicky inovativní řešení. Být inovativní pro ABB znamená brát do úvahy dlouhodobou perspektivu použitím ekologicky kompatibilních materiálů, které respektují životní prostředí až do konce životního cyklu našeho výrobku. Právě proto jsou pro tyto rozvodnice použity 100% recyklovatelné bezhalogenové termoplasty. Environmentální kompatibilita je zajištěna použitím metody hodnocení životního cyklu LCA (Life Cycle Assessment), objektivním nástrojem na analýzu energetického a environmentálního vlivu, která analyzuje použitou energii, materiály a emise uvolněné při výrobě.

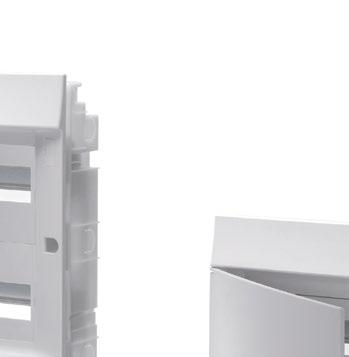

6 6 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL41F Výhody a možnosti instalace Zapuštěná montáž Krytí IP41 Otvírání dvířek o 180 umožňuje pohodlný přístup do rozvodnice. Dvířka buď v elegantní modré benzínové barvě, nebo v barvě bílé. Hloubka skříňky je vyváženým kompromisem mezi dostatečným montážním prostorem a možností montáže do relativně tenkých stěn. Dokonalá symetrie umožňuje jednoduchou změnu směru otvírání dvířek z levého na pravé a naopak.

7 SYSTEM PRO E COMFORT MISTRAL41F 7 Přístrojovou DIN-lištu je možné umístit do dvou různých úrovní. Díky tomu lze do rozvodnic instalovat i přístroje s větší instalační hloubkou. Vyjímatelná příruba s předlisovaným vylamovacím reliéfem dovoluje dokonale kopírovat tvar přivedených kabelů do základní skříňky. Šikmo vedené drážky pro uchycení předního víka s dvířky umožňují dorovnat případné odchylky zabudované základní skříňky od vertikály. Estetické krytky zakrývající montážní šrouby předního víka jsou navrženy tak, že nehrozí jejich ztráta při montáži. Od velikosti rozvodnice pro 8 modulů včetně jsou součástí dodávky barevně rozlišené šroubové svorkovnice N a PE. Součástí dodávky jsou kartónové kryty základní skříňky, které chrání vnitřek skříňky před znečištěním maltou. Dvířka mohou být pro zamezení neautorizovaného přístupu do rozvodnice doplněny zámkem z volitelného příslušenství. Spojky pro montáž rozvodnic vedle sebe z volitelného příslušenství mají dvojí funkci. Spojení dvou skříní ve správné vzdálenosti a propojení mezi nimi. Vertikální spojovací sada z volitelného příslušenství má rovněž dvojí funkci. Buď se dá použít s jednou rozvodnicí pro uchycení instalačních trubek, nebo pro spojení dvou skříní nad sebe.

8 8 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Objednací údaje MISTRAL41F Rozvodnice pro zapuštěnou montáž IP41 Popis Modulů Rozměry Š V H Objednací kód Balení [18 mm] [mm] [ks] 1 řada Mistral41F, průhledná dvířka, 0+0 svorek SLM004100A / 24 Mistral41F, plná dvířka, 0+0 svorek 1SLM004100A / 24 4 moduly Složení svorek N a PE v dodávce: bez držáků a svorek Mistral41F, průhledná dvířka, 0+0 svorek SLM004100A / 18 Mistral41F, plná dvířka, 0+0 svorek 1SLM004100A / 18 6 modulů Složení svorek N a PE v dodávce: bez držáků a svorek Mistral41F, průhledná dvířka, 6+6 svorek SLM004101A / 12 Mistral41F, plná dvířka, 6+6 svorek 1SLM004102A / 12 Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S06 8 modulů Mistral41F, průhledná dvířka, 6+6 svorek SLM004101A / 9 Mistral41F, plná dvířka, 6+6 svorek 1SLM004102A / 9 12 modulů Složení svorek N a PE v dodávce :1 TB NK/S PEK/S06 Mistral41F, průhledná dvířka, svorek SLM004101A / 6 Mistral41F, plná dvířka, svorek 1SLM004102A / 6 Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S11 18 modulů 2 řady Mistral41F, průhledná dvířka, svorek SLM004101A / 5 Mistral41F, plná dvířka, svorek 1SLM004102A / 5 Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S16 24 modulů Mistral41F, průhledná dvířka, svorek SLM004101A / 3 Mistral41F, plná dvířka, svorek 1SLM004102A / 3 Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S21 36 modulů

9 SYSTEM PRO E COMFORT MISTRAL41F 9 Popis Modulů Rozměry Š V H Objednací kód Balení [18 mm] [mm] [ks] 3 řady Mistral41F, průhledná dvířka, svorek SLM004101A / 4 Mistral41F, plná dvířka, svorek 1SLM004102A / 4 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S11 36 modulů Mistral41F, průhledná dvířka, svorek SLM004101A / 1 Mistral41F, plná dvířka, svorek 1SLM004102A / 1 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S16 54 modulů 4 řady Mistral41F, průhledná dvířka, svorek SLM004101A / 1 Mistral41F, plná dvířka svorek 1SLM004102A / 1 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S16 48 modulů Mistral41F, průhledná dvířka, svorek SLM004101A / 1 Mistral41F, plná dvířka svorek 1SLM004102A / 1 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S21 72 modulů

10 10 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Objednací údaje MISTRAL41F Příslušenství Popis Objednací kód Balení [ks] Průhledná dvířka Průhledná dvířka Průhledná dvířka pro Mistral41F/4M 1SLM004100A1901 1/20 Průhledná dvířka pro Mistral41F/6M 1SLM004100A1917 1/20 Průhledná dvířka pro Mistral41F/8M 1SLM004100A1903 1/10 Průhledná dvířka pro Mistral41F/12M 1SLM004100A1905 1/20 Průhledná dvířka pro Mistral41F/18M 1SLM004100A1907 1/20 Průhledná dvířka pro Mistral41F/24M a 48M 1SLM004100A1909 1/15 Průhledná dvířka pro Mistral41F/36M 1SLM004100A1911 1/10 Průhledná dvířka pro Mistral41F/36M a 72M 1SLM004100A1913 1/10 Průhledná dvířka pro Mistral41F/54M 1SLM004100A1915 1/5 Plná dvířka Plné kryty Spojka pro montáž vedle sebe Plná dvířka Plná dvířka pro Mistral41F/4M 1SLM004100A1900 1/20 Plná dvířka pro Mistral41F/6M 1SLM004100A1916 1/20 Plná dvířka pro Mistral41F/8M 1SLM004100A1902 1/10 Plná dvířka pro Mistral41F/12M 1SLM004100A1904 1/20 Plná dvířka pro Mistral41F/18M 1SLM004100A1906 1/20 Plná dvířka pro Mistral41F/24M a 48M 1SLM004100A1908 1/15 Plná dvířka pro Mistral41F/36M 1SLM004100A1910 1/10 Plná dvířka pro Mistral41F/36M a 72M 1SLM004100A1912 1/10 Plná dvířka pro Mistral41F/54M 1SLM004100A1914 1/5 Sada spojovací nad sebe Plné kryty Střední plný kryt 12M pro Mistral41F* 1SLM004100A1945 1/20 Plný kryt 12M pro Mistral41F 1SLM004100A1946 1/20 Střední plný kryt 18M pro Mistral41F** 1SLM004100A1947 1/30 Plný kryt 18M pro Mistral41F 1SLM004100A1948 1/30 Vodorovná přepážka Spojování rozvodnic Spojka pro montáž vedle sebe pro Mistral41F 1SLM004100A1949 1/50 Sada spojovací nad sebe / uchycení trubek š. 12M pro Mistral41F 1SLM004100A1922 1/20 Sada spojovací nad sebe / uchycení trubek š. 18M pro Mistral41F 1SLM004100A1923 1/15 Zaslepovací krytka Zámek s klíčem Ostatní příslušenství Přepážka vodorovná š. 12M pro Mistral41F 1SLM004100A1920 1/100 Přepážka vodorovná š. 18M pro Mistral41F 1SLM004100A1921 1/100 Zaslepovací krytky 12M pro Mistral41 1SLM004100A1929 5/180 Zámek s klíčem pro Mistral41F 1SLM004100A /300 Držák vodičů 1SLM004100A1942 1/30 * Prostřední panel 3řadé rozvodnice 36 modulů ** Prostřední panel 3řadé rozvodnice 54 modulů Držák vodičů

11 SYSTEM PRO E COMFORT MISTRAL41F 11 Držák bloků svorek F0901 Popis Objednací kód Balení [ks] Držáky bloků svorek Držák bloků svorek, TB08, 8M/řada, Mistral 1SPE007715F0751 5/280 Držák bloků svorek, TB12, 12M/řada, Mistral 1SPE007715F0752 5/225 Držák bloků svorek, TB18, 18M/řada, Mistral 1SPE007715F0753 5/ F F F F F F F F F F0901 Bloky svorek Svorky N šroubové, NK/S06, 6 svorek 3 16 mm² mm² 1SPE007715F0731 5/270 Svorky N šroubové, NK/S11, 11 svorek 5 16 mm² mm² 1SPE007715F0732 5/150 Svorky N šroubové, NK/S16, 16 svorek 7 16 mm² mm² 1SPE007715F0733 5/120 Svorky N šroubové, NK/S21, 21 svorek 9 16 mm² mm² 1SPE007715F0734 5/90 Svorky N šroubové, NK/S26, 26 svorek mm² mm² 1SPE007715F0735 5/90 Svorky PE šroubové, PEK/S06, 6 svorek 3 16 mm² mm² 1SPE007715F0741 5/270 Svorky PE šroubové, PEK/S11, 11 svorek 5 16 mm² mm² 1SPE007715F0742 5/150 Svorky PE šroubové, PEK/S16, 16 svorek 7 16 mm² mm² 1SPE007715F0743 5/120 Svorky PE šroubové, PEK/S21, 21 svorek 9 16 mm² mm² 1SPE007715F0744 5/90 Svorky PE šroubové, PEK/S26, 26 svorek mm² mm² 1SPE007715F0745 5/90 Držáky bloků svorek TB08 TB TB Bloky svorek PEK/S06, NK/S06 PEK/S11, NK/S11 PEK/S16, NK/S PEK/S21, NK/S21 PEK/S26, NK/S

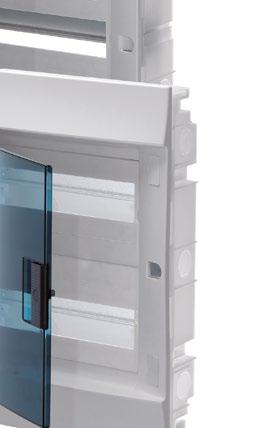

12 12 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL41W Výhody a možnosti instalace Povrchová montáž Krytí IP41 Otvírání dvířek o 180 umožňuje pohodlný přístup do rozvodnice. Dvířka buď v elegantní modré benzínové barvě, nebo v barvě bílé. Skryté a izolované hlavy šroubů pro estetické a bezpečné uchycení základny na povrch. Dokonalá symetrie umožňuje jednoduchou změnu směru otvírání dvířek z levého na pravé a naopak.

13 SYSTEM PRO E COMFORT MISTRAL41W 13 Z vnitřní strany krytu skříňky jsou jak na horní, tak i spodní straně předlisované reliéfy pro přivedení vodičů instalačními lištami. Vylomení dvou ½ modulových krytek na každé straně řady je výhodné a estetické řešení při nenadále potřebě dalšího modulu v rozvodnici. Uchycovací očka umožňují uchycení vodičových svazků k základně rozvodnice stahovacími pásky. Od velikosti rozvodnice pro 8 modulů včetně jsou součástí dodávky barevně rozlišené šroubové svorkovnice N a PE. Mezi přístroji a svorkovnicemi je více než dostatečný prostor pro vedení a zapojení vodičů. Svorkovnice N a PE můžou být umístěny jak v horní tak i spodní části skříně. Standardně dodané konfigurace svorek lze doplňovat z volitelného příslušenství. Dvířka s rukojetí mohou být pro zamezení neautorizovaného přístupu do rozvodnice doplněny zámkem z volitelného příslušenství. Víceřadé rozvodnice jsou dodávány se standardní vzdáleností přístrojových lišt 125 mm, pod lištami je dostatečný prostor pro vedení vodičů. Rozvodnice a skříně byly navrženy tak, aby vyhověly požadavku třídy izolace II. Hlavy šroubů pro montáž základny na povrch jsou skryté a izolované.

14 14 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Objednací údaje MISTRAL41W Rozvodnice pro nástěnnou montáž IP41 Popis Modulů Rozměry Š V H Objednací kód Balení [18 mm] [mm] [ks] 1 řada Mistral41W, průhledná dvířka, 0+0 svorek SPE007717F / 24 Mistral41W, plná dvířka, 0+0 svorek 1SPE007717F / 24 4 moduly Složení svorek N a PE v dodávce: bez držáků a svorek Mistral41W, průhledná dvířka, 6+6 svorek SPE007717F / 7 Mistral41W, plná dvířka, 6+6 svorek 1SLM004102A / 7 8 modulů Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S06 Mistral41W, průhledná dvířka, 6+6 svorek SPE007717F / 3 Mistral41W, plná dvířka, 6+6 svorek 1SLM004102A / 3 12 modulů Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S06 Mistral41W, průhledná dvířka, svorek SPE007717F / 3 Mistral41W, plná dvířka, svorek 1SLM004102A / 3 18 modulů Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S11 2 řady Mistral41W, průhledná dvířka, svorek SPE007717F / 2 Mistral41W, plná dvířka, svorek 1SLM004102A / 2 Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S16 24 modulů Mistral41W, průhledná dvířka, svorek SPE007717F / 2 Mistral41W, plná dvířka, svorek 1SLM004102A / 2 Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S21 36 modulů

15 SYSTEM PRO E COMFORT MISTRAL41W 15 Popis Modulů Rozměry Š V H Objednací kód Balení [18 mm] [mm] [ks] 3 řady Mistral41W, průhledná dvířka, svorek SPE007717F / 2 Mistral41W, plná dvířka, svorek 1SLM004102A / 2 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S11 36 modulů Mistral41W, průhledná dvířka, svorek SPE007717F / 2 Mistral41W, plná dvířka, svorek 1SLM004102A / 2 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S16 54 modulů 4 řady Mistral41W, průhledná dvířka, svorek SPE007717F / 1 Mistral41W, plná dvířka, svorek 1SLM004102A / 1 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S16 Mistral41W, průhledná dvířka, svorek SPE007717F / 1 Mistral41W, plná dvířka, svorek 1SLM004102A / 1 48 modulů Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S21 72 modulů

16 16 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Objednací údaje MISTRAL41W Příslušenství Popis Objednací kód Balení [ks] Průhledná dvířka Průhledná dvířka Průhledná dvířka pro Mistral41W/4M 1SPE007717F9908 1/24 Průhledná dvířka pro Mistral41W/8M 1SPE007717F9909 1/14 Průhledná dvířka pro Mistral41W/12M 1SPE007717F9910 1/14 Průhledná dvířka pro Mistral41W/18M 1SPE007717F9913 1/14 Průhledná dvířka pro Mistral41W/24M a 48M 1SPE007717F9911 1/15 Průhledná dvířka pro Mistral41W/36M 1SPE007717F9912 1/18 Průhledná dvířka pro Mistral41W/36M a 72M 1SPE007717F9914 1/18 Průhledná dvířka pro Mistral41W/54M 1SPE007717F9915 1/18 Plná dvířka Plná dvířka pro Mistral41W/4M 1SPE007717F9900 1/24 Plná dvířka pro Mistral41W/8M 1SPE007717F9901 1/14 Plná dvířka pro Mistral41W/12M 1SPE007717F9902 1/14 Plná dvířka pro Mistral41W/18M 1SPE007717F9905 1/14 Plná dvířka pro Mistral41W/24M a 48M 1SPE007717F9903 1/15 Plná dvířka pro Mistral41W/36M 1SPE007717F9904 1/18 Plná dvířka pro Mistral41W/36M a 72M 1SPE007717F9906 1/18 Plná dvířka pro Mistral41W/54M 1SPE007717F9907 1/18 Plná dvířka Vodorovná přepážka Ostatní příslušenství Přepážka vodorovná š. 12M pro Mistral41W 1SPE007715F5112 1/5 Přepážka vodorovná š. 18M pro Mistral41W 1SPE007715F5118 1/5 Příruba pro Mistral41W 1SPE007715F5111 1/1 Zaslepovací krytky 12M pro Mistral41 1SLM004100A1929 5/180 Držák štítků š. 12M pro Mistral 41W 1SPE007715F5012 1/5 Držák štítků š. 18M pro Mistral 41W 1SPE007715F5018 1/5 Sada zámku s klíčem pro Mistral41W, pro průhledná dvířka 1SPE007715F5010 1/5 Sada zámku s klíčem pro Mistral41W, pro plná dvířka 1SPE007715F5009 1/5 Příruba Zaslepovací krytky Držák štítků Sada zámku s klíčem

17 SYSTEM PRO E COMFORT MISTRAL41W 17 Držák bloků svorek F0901 Popis Objednací kód Balení [ks] Držáky bloků svorek Držák bloků svorek, TB08, 8M/řada, Mistral 1SPE007715F0751 5/280 Držák bloků svorek, TB12, 12M/řada, Mistral 1SPE007715F0752 5/225 Držák bloků svorek, TB18, 18M/řada, Mistral 1SPE007715F0753 5/ F F F F F F F F F F0901 Bloky svorek Svorky N šroubové, NK/S06, 6 svorek 3 16 mm² mm² 1SPE007715F0731 5/270 Svorky N šroubové, NK/S11, 11 svorek 5 16 mm² mm² 1SPE007715F0732 5/150 Svorky N šroubové, NK/S16, 16 svorek 7 16 mm² mm² 1SPE007715F0733 5/120 Svorky N šroubové, NK/S21, 21 svorek 9 16 mm² mm² 1SPE007715F0734 5/90 Svorky N šroubové, NK/S26, 26 svorek mm² mm² 1SPE007715F0735 5/90 Svorky PE šroubové, PEK/S06, 6 svorek 3 16 mm² mm² 1SPE007715F0741 5/270 Svorky PE šroubové, PEK/S11, 11 svorek 5 16 mm² mm² 1SPE007715F0742 5/150 Svorky PE šroubové, PEK/S16, 16 svorek 7 16 mm² mm² 1SPE007715F0743 5/120 Svorky PE šroubové, PEK/S21, 21 svorek 9 16 mm² mm² 1SPE007715F0744 5/90 Svorky PE šroubové, PEK/S26, 26 svorek mm² mm² 1SPE007715F0745 5/90 Držáky bloků svorek TB08 TB TB Bloky svorek PEK/S06, NK/S06 PEK/S11, NK/S11 PEK/S16, NK/S PEK/S21, NK/S21 PEK/S26, NK/S

18 18 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL65 Výhody a možnosti instalace Povrchová montáž Krytí IP65 Otvírání dvířek o 180 umožňuje pohodlný přístup do rozvodnice. Dvířka buď v elegantní modré benzínové barvě, nebo v barvě šedé. Mnoho unikátních vlastností a vylepšení pro snadnou montáž. Dokonalá symetrie umožňuje jednoduchou změnu směru otvírání dvířek z levého na pravé a naopak.

19 SYSTEM PRO E COMFORT MISTRAL Pro zvětšení prostoru v horní nebo spodní části rozvodnice lze jednoduše přestavit vzdálenost přístrojových DIN-lišt ze standardních 150 na 125 mm. Krycí masky přístrojů lze také jednoduše otočit. Vyjímatelný rám s přístrojovými DIN- -lištami u víceřadých rozvodnic umožňuje pohodlné osazení a zapojení přístrojů na pracovním stole mimo rozvodnici. Velkorysý prostor pro vedení vodičů pod přístrojovými DIN-lištami nebo bokem skříňky. Na boku jsou integrované vkládací příchytky vodičů a očka pro případné přichycení vázacími pásky. Od velikosti rozvodnice 12 modulů včetně je vylomení dvou ½ modulových krytek na každé straně řady výhodné a estetické řešení při nenadále potřebě dalšího modulu v rozvodnici. Od velikosti rozvodnice pro 8 modulů včetně jsou součástí dodávky barevně rozlišené šroubové svorkovnice N a PE. Uchycení rozvodnice na stěnu je možné buď konzolami z volitelného příslušenství, nebo přes vnitřní otvory v rozvodnici. Pro tuto montáž jsou v dodávce krytky pro zachování třídy ochrany II. Zaklapávací dvířka s ergonomicky řešenou rukojetí mohou být pro zamezení neautorizovaného přístupu do rozvodnice doplněny zámkem z volitelného příslušenství. Pro montáž nemodulových přístrojů nebo ovládacích a signalizačních prvků muže být maska přístrojů zaměněna za plný kryt z volitelného příslušenství. Pro přívody propojovacími kanály je možné použít estetické kryty z volitelného příslušenství. Kryty lze použít na vrchní i spodní stranu rozvodnice.

20 20 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Objednací údaje MISTRAL65 Rozvodnice pro nástěnnou montáž IP65 Popis Modulů Rozměry Š V H Objednací kód Balení [18 mm] [mm] [ks] 4 moduly 1 řada Mistral65, průhledná dvířka, 0+0 svorek SL1200A00 1 / Mistral65, plná dvířka, 0+0 svorek 1SL1100A00 1 / 24 Složení svorek N a PE v dodávce: bez držáků a svorek Mistral65, průhledná dvířka, 6+6 svorek SLM006501A / 11 Mistral65, plná dvířka, 6+6 svorek 1SLM006501A / 11 8 modulů Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S06 Mistral65, průhledná dvířka, svorek SLM006501A / 7 Mistral65, plná dvířka, svorek 1SLM006501A / 7 12 modulů Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S11 Mistral65, průhledná dvířka, svorek SLM006502A / 4 Mistral65, plná dvířka, svorek 1SLM006502A / 4 18 modulů Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S16 2 řady Mistral65, průhledná dvířka, svorek SLM006502A / 4 Mistral65, plná dvířka, svorek 1SLM006502A / 4 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S21 24 modulů Mistral65, průhledná dvířka, svorek SLM006501A / 2 Mistral65, plná dvířka, svorek 1SLM006501A / 2 Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S26 36 modulů

21 SYSTEM PRO E COMFORT MISTRAL65 21 Popis Modulů Rozměry Š V H Objednací kód Balení [18 mm] [mm] [ks] 3 řady Mistral65, průhledná dvířka, svorek SLM006501A / 3 Mistral65, plná dvířka, svorek 1SLM006501A / 3 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S21 36 modulů Mistral65, průhledná dvířka, svorek SLM006501A / 1 Mistral65, plná dvířka, svorek 1SLM006501A / 1 Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S26 54 modulů 4 řady Mistral65, průhledná dvířka, svorek SLM006501A / 1 Mistral65, plná dvířka, svorek 1SLM006501A / 1 Složení svorek N a PE v dodávce: 2 TB NK/S PEK/S26 Mistral65, průhledná dvířka, svorek SLM006501A / 1 Mistral65, plná dvířka, svorek 1SLM006501A / 1 48 modulů Složení svorek N a PE v dodávce: 1 TB NK/S PEK/S26 72 modulů

22 22 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Objednací údaje MISTRAL65 Příslušenství Popis Objednací kód Balení [ks] Průhledná dvířka F0901 Průhledná dvířka Průhledná dvířka pro Mistral65/4M 1SLM006500A1901 1/15 Průhledná dvířka pro Mistral65/8M 1SLM006500A1903 1/20 Průhledná dvířka pro Mistral65/12M 1SLM006500A1905 1/10 Průhledná dvířka pro Mistral65/18M 1SLM006500A1907 1/20 Průhledná dvířka pro Mistral65/24M a 48M 1SLM006500A1909 1/6 Průhledná dvířka pro Mistral65/36M 1SLM006500A1911 1/10 Průhledná dvířka pro Mistral65/36M a 72M 1SLM006500A1913 1/14 Průhledná dvířka pro Mistral65/54M 1SLM006500A1915 1/8 Průhledná dvířka Montážní desky F0901 Plná dvířka Plná dvířka pro Mistral65/4M 1SLM006500A1900 1/15 Plná dvířka pro Mistral65/8M 1SLM006500A1902 1/20 Plná dvířka pro Mistral65/12M 1SLM006500A1904 1/10 Plná dvířka pro Mistral65/18M 1SLM006500A1906 1/20 Plná dvířka pro Mistral65/24M a 48M 1SLM006500A1908 1/6 Plná dvířka pro Mistral65/36M 1SLM006500A1910 1/10 Plná dvířka pro Mistral65/36M a 72M 1SLM006500A1912 1/14 Plná dvířka pro Mistral65/54M 1SLM006500A1914 1/8 Montážní desky Montážní deska kovová 12M pro Mistral65 1SLM006500A1920 1/12 Montážní deska kovová 2 12M pro Mistral65 1SLM006500A1921 1/4 Montážní deska kovová 18M pro Mistral65 1SLM006500A1922 1/8 Montážní deska kovová 2 18M pro Mistral65 1SLM006500A1923 1/4 Plné kryty F0901 Plné kryty Střední plný kryt 12M pro Mistral65* 1SLM006500A1945 1/15 Plný kryt 12M pro Mistral65 1SLM006500A1946 1/20 Střední plný kryt 18M pro Mistral65** 1SLM006500A1947 1/ F0901 Plný kryt 18M pro Mistral65 1SLM006500A1948 1/30 Zaslepovací krytka modulů Ostatní příslušenství F0901 Nástěnné konzoly F0901 Nástěnné konzoly (4 ks) pro Mistral65 1SLM006500A1927 1/30 Zaslepovací krytka modulů 12M pro Mistral65 1SLM006500A1929 5/180 Plombovací sada pro Mistral65 1SLM006500A1950 1/50 Zámek s klíčem pro Mistral65 1SLM006500A1931 1/10 Kabelová průchodka F0901 Zámek s klíčem F0901 Spojovací díl Kabelové průchodky Kabelová průchodka 16 1SLM006500A /100 Kabelová průchodka 20 1SLM006500A /100 Kabelová průchodka 25 1SLM006500A /100 Kabelová průchodka 32 1SLM006500A1938 5/50 Adapter pro kabelové kanály Kryt přívodu lištou, Mistral65 1SLM006500A1942 1/10 Adapter pro kabelové kanály F0901 Spojovací díl Spojovací díl 28,5 pro Mistral65 1SLM006500A /400 * Střední panel 3řadé rozvodnice 36 modulů ** Střední panel 3řadé rozvodnice 54 modulů

23 SYSTEM PRO E COMFORT MISTRAL65 23 Držák bloků svorek F0901 Popis Objednací kód Balení [ks] Držáky bloků svorek Držák bloků svorek, TB08, 8M/řada, Mistral 1SPE007715F0751 5/280 Držák bloků svorek, TB12, 12M/řada, Mistral 1SPE007715F0752 5/225 Držák bloků svorek, TB18, 18M/řada, Mistral 1SPE007715F0753 5/ F F F F F F F F F F0901 Bloky svorek Svorky N šroubové, NK/S06, 6 svorek 3 16 mm² mm² 1SPE007715F0731 5/270 Svorky N šroubové, NK/S11, 11 svorek 5 16 mm² mm² 1SPE007715F0732 5/150 Svorky N šroubové, NK/S16, 16 svorek 7 16 mm² mm² 1SPE007715F0733 5/120 Svorky N šroubové, NK/S21, 21 svorek 9 16 mm² mm² 1SPE007715F0734 5/90 Svorky N šroubové, NK/S26, 26 svorek mm² mm² 1SPE007715F0735 5/90 Svorky PE šroubové, PEK/S06, 6 svorek 3 16 mm² mm² 1SPE007715F0741 5/270 Svorky PE šroubové, PEK/S11, 11 svorek 5 16 mm² mm² 1SPE007715F0742 5/150 Svorky PE šroubové, PEK/S16, 16 svorek 7 16 mm² mm² 1SPE007715F0743 5/120 Svorky PE šroubové, PEK/S21, 21 svorek 9 16 mm² mm² 1SPE007715F0744 5/90 Svorky PE šroubové, PEK/S26, 26 svorek mm² mm² 1SPE007715F0745 5/90 Držáky bloků svorek TB08 TB TB Bloky svorek PEK/S06, NK/S06 PEK/S11, NK/S11 PEK/S16, NK/S PEK/S21, NK/S21 PEK/S26, NK/S

24 24 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL41F Technické údaje Objednací kódy 1SLM004100A1200 1SLM004100A1100 1SLM004100A1201 1SLM004100A1101 1SLM004101A1202 1SLM004101A1102 1SLM004101A1203 1SLM004101A1103 1SLM004101A1204 1SLM004101A1104 1SLM004101A1205 1SLM004101A1105 Počet modulů Rozměry (Š V H) v mm Barva RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá Typ dvířek Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Typ materiálu Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Materiál neobsahující halogeny ano ano ano ano ano ano Třída ochrany II II II II II II Izolační (termoplast) Požární odolnost GWT 650 C GWT 650 C GWT 650 C GWT 650 C GWT 650 C GWT 650 C Odolnost vůči působení tepla BPT 70 C BPT 70 C BPT 70 C BPT 70 C BPT 70 C BPT 70 C Instalační teplota -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C Krytí IP IP 41 IP 41 IP 41 IP 41 IP 41 IP 41 Místa použití vnitřní vnitřní vnitřní vnitřní vnitřní vnitřní Odolnost vůči mech. rázům IK 08 IK 08 IK 08 IK 08 IK 08 IK 08 Dovolené zatížení skříně/ dvířek 0,65 kg / 0 kg 0,65 kg / 0 kg 1,4 kg / 0 kg 2 kg / 0 kg 3 kg / 0 kg 4 kg / 0 kg Max. vyzářený výkon 11 W 14 W 18 W 22 W 27 W 41 W Maximální proud 63 A 63 A 63 A 63 A 125 A 63 A Jmenovité izolační napětí Ui 400 V, AC 400 V, AC 400 V, AC 400 V, AC 400 V, AC 400 V, AC Vyjímatelný rám s DIN-lištami ano ano ano ano ano ano Středová vzdálenost DIN-lišt mm Typ kabelového vstupu vyrážecí otvory vyrážecí otvory vylamovací rastr vylamovací rastr vylamovací rastr vylamovací rastr Objednací kódy 1SLM004101A1206 1SLM004101A1106 1SLM004101A1207 1SLM004101A1107 1SLM004101A1208 1SLM004101A1108 1SLM004101A1209 1SLM004101A1109 1SLM004101A1210 1SLM004101A1110 Počet modulů Rozměry (Š V H) v mm Barva RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá Typ dvířek Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Typ materiálu Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Materiál neobsahující halogeny ano ano ano ano ano Třída ochrany II II II II II Izolační (termoplast) Požární odolnost (zk. žhavou smyčkou) GWT 650 C GWT 650 C GWT 650 C GWT 650 C GWT 650 C Odolnost vůči působení tepla BPT 70 C BPT 70 C BPT 70 C BPT 70 C BPT 70 C Instalační teplota -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C Krytí IP IP 41 IP 41 IP 41 IP 41 IP 41 Místa použití vnitřní vnitřní vnitřní vnitřní vnitřní Odolnost vůči mech. rázům IK 08 IK 08 IK 08 IK 08 IK 08 Dovolené zatížení skříně/dvířek 6 kg / 0 kg 6 kg / 0 kg 8 kg / 0 kg 9 kg / 0 kg 12 kg / 0 kg Max. vyzářený výkon 47 W 50 W 59 W 59 W 82 W Maximální proud 125 A 100 A 100 A 125 A 125 A Jmenovité izolační napětí Ui 400 V, AC 400 V, AC 400 V, AC 400 V, AC 400 V, AC Vyjímatelný rám s DIN-lištami ano ano ano ano ano Středová vzdálenost DIN-lišt 150 mm 150 mm 150 mm 150 mm 150 mm Typ kabelového vstupu vylamovací rastr vylamovací rastr vylamovací rastr vylamovací rastr vylamovací rastr Referenční normy: IEC a ČSN EN ed.2:2012

25 TECHNICKÉ ÚDAJE 25 System pro E comfort MISTRAL41W Technické údaje Objednací kódy 1SPE007717F0220 1SPE007717F0210 1SPE007717F0321 1SPE007717F9971 1SPE007717F0421 1SPE007717F9972 1SPE007717F0821 1SPE007717F9976 1SPE007717F0521 1SPE007717F9973 Počet modulů Rozměry (Š V H) v mm Barva RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá Typ dvířek Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Typ materiálu Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Materiál neobsahující halogeny ano ano ano ano ano Třída ochrany II II II II II Požární odolnost (zk. žhavou smyčkou) Izolační (termoplast) GWT 650 C GWT 650 C GWT 650 C GWT 650 C GWT 650 C Odolnost vůči působení tepla BPT 70 C BPT 70 C BPT 70 C BPT 70 C BPT 70 C Instalační teplota -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C Krytí IP IP 41 IP 41 IP 41 IP 41 IP 41 Místa použití vnitřní vnitřní vnitřní vnitřní vnitřní Odolnost vůči mechanickým rázům IK 08 IK 08 IK 08 IK 08 IK 08 Dovolené zatížení skříně/dvířek 0,65 kg / 0 kg 1,4 kg / 0 kg 2 kg / 0 kg 3 kg / 0 kg 4 kg / 0 kg Max. vyzářený výkon 9,3 W 17,7 W 23,8 W 29,8 W 30,2 W Maximální proud 63 A 63 A 63 A 63 A 63 A Jmenovité izolační napětí Ui 400 V, AC 400 V, AC 400 V, AC 400 V, AC 400 V, AC Vyjímatelný rám s DIN-lištami ne ne ne ne ne Středová vzdálenost přístrojových DIN-lišt mm Typ Kabelového vstupu hladká čela hladká čela hladká čela hladká čela hladká čela Objednací kódy 1SPE007717F0921 1SPE007717F9977 1SPE007717F0621 1SPE007717F9974 1SPE007717F0721 1SPE007717F9978 1SPE007717F1021 1SPE007717F9975 1SPE007717F1121 1SPE007717F9979 Počet modulů; Rozměry (Š V H) v mm Barva RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá Typ dvířek Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Typ materiálu Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Materiál neobsahující halogeny ano ano ano ano ano Třída ochrany II II II II II Požární odolnost (zk. žhavou smyčkou) Izolační (termoplast) GWT 650 C GWT 650 C GWT 650 C GWT 650 C GWT 650 C Odolnost vůči působení tepla BPT 70 C BPT 70 C BPT 70 C BPT 70 C BPT 70 C Instalační teplota -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C -15 C / +60 C Krytí IP IP 41 IP 41 IP 41 IP 41 IP 41 Místa použití vnitřní vnitřní vnitřní vnitřní vnitřní Odolnost vůči mechanickým rázům IK 08 IK 08 IK 08 IK 08 IK 08 Dovolené zatížení skříně/dvířek 6 kg / 0 kg 6 kg / 0 kg 8 kg / 0 kg 9 kg / 0 kg 12 kg / 0 kg Max. vyzářený výkon 37,5 W 36,8 W 44,8 W 45,2 W 54,4 W Maximální proud 63 A 63 A 63 A 63 A 63 A Jmenovité izolační napětí Ui 400 V, AC 400 V, AC 400 V, AC 400 V, AC 400 V, AC Vyjímatelný rám s DIN-lištami ne ne ne ne ne Středová vzdálenost lišt DIN 125 mm 125 mm 125 mm 125 mm 125 mm Typ kabelového vstupu hladká čela hladká čela hladká čela hladká čela hladká čela Referenční normy: IEC a ČSN EN ed.2:2012

26 26 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL65 Technické údaje Objednací kódy 1SL1200A00 1SL1100A00 1SLM006501A1201 1SL1101A00 1SLM006501A1202 1SL1102A00 1SLM006502A1203 1SL1103A00 Počet modulů SLM006502A1204 1SL1104A00 Rozměry (Š V H) v mm Barva RAL 7035 šedá RAL 7035 šedá RAL 7035 šedá RAL 7035 šedá RAL 7035 šedá Typ dvířek Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Typ materiálu Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Materiál neobsahující halogeny ano ano ano ano ano Třída ochrany II II II II II Izolační (termoplast) Požární odolnost (zk. žhavou smyčkou) GWT 650 C GWT 650 C GWT 650 C GWT 650 C GWT 650 C Odolnost vůči působení tepla BPT 70 C BPT 70 C BPT 70 C BPT 70 C BPT 70 C Instalační teplota -25 C / +60 C -25 C / +60 C -25 C / +60 C -25 C / +60 C -25 C / +60 C Krytí IP IP 65 IP 65 IP 65 IP 65 IP 65 Místa použití vnitřní vnitřní vnitřní vnitřní vnitřní Odolnost vůči mechanickým rázům IK 09 IK 09 IK 09 IK 09 IK 09 Odolnost vůči mechanickým rázům (otvory k vylomení) IK 08 IK 08 IK 08 IK 08 IK 08 Dovolené zatížení skříně/dvířek 0,65 kg / 0 kg 1,4 kg / 0 kg 2 kg / 0 kg 3 kg / 0 kg 4 kg / 0 kg Max. vyzářený výkon 12 W 20 W 27 W 32 W 34 W Maximální proud 63 A 63 A 63 A 125 A 125 A Jmenovité izolační napětí Ui V, AC V, AC V, AC V, AC V, AC Vyjímatelný rám s DIN-lištami ne ne ne ne ano Instalace kompaktních jističů ne ano ano ano ano Středová vzdálenost DIN-lišt mm Typ kabelového vstupu hladká čela hladká čela hladká čela hladká čela hladká čela Objednací kódy 1SLM006501A1205 1SL SLM006501A1206 1SL1106A00 1SLM006501A1207 1SL1107A00 1SLM006501A1208 1SL1108A00 Počet modulů; SLM006501A1209 1SL1109A00 Rozměry (Š V H) v mm Barva RAL 7035 šedá RAL 7035 šedá RAL 7035 šedá RAL 7035 šedá RAL 7035 šedá Typ dvířek Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Průhledná/plná Typ materiálu Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Izolační (termoplast) Materiál neobsahující halogeny ano ano ano ano ano Třída ochrany II II II II II Izolační (termoplast) Požární odolnost GWT 650 C GWT 650 C GWT 650 C GWT 650 C GWT 650 C Odolnost vůči působení tepla BPT 70 C BPT 70 C BPT 70 C BPT 70 C BPT 70 C Instalační teplota -25 C / +60 C -25 C / +60 C -25 C / +60 C -25 C / +60 C -25 C / +60 C Krytí IP IP 65 IP 65 IP 65 IP 65 IP 65 Místa použití vnitřní vnitřní vnitřní vnitřní vnitřní Odolnost vůči mechanickým rázům IK 09 IK 09 IK 09 IK 09 IK 09 Odolnost vůči mechanickým rázům (otvory k vylomení) IK 08 IK 08 IK 08 IK 08 IK 08 Dovolené zatížení skříně/dvířek 6 kg / 0 kg 6 kg / 0 kg 8 kg / 0 kg 9 kg / 0 kg 12 kg / 0 kg Max. vyzářený výkon 43 W 51 W 64 W 63 W 81 W Maximální proud 125 A 125 A 125 A 125 A 125 A Jmenovité izolační napětí Ui V, AC V, AC V, AC V, AC V, AC Vyjímatelný rám s DIN-lištami ano ano ano ano ano Instalace kompaktních jističů ano ano ano ano ano Středová vzdálenost DIN-lišt mm mm mm mm mm Typ kabelového vstupu hladká čela hladká čela hladká čela hladká čela hladká čela Referenční normy: IEC a ČSN EN ed.2:2012

27 TECHNICKÉ ÚDAJE 27 System pro E comfort MISTRAL65 Technické údaje Šablona pro upevnění rozvodnic C B A A B C D E F G 4 moduly ,5 8 modulů , ,5 12 modulů , ,5 18 modulů , ,5 24 modulů , ,5 36 modulů 2 řady , ,5 36 modulů 3 řady , ,5 System pro E comfort MISTRAL Odolnost vůči chemickým látkám Tabulka odolnosti vůči chemickým látkám IP41F, IP41W, IP65 studená voda horká voda kyselina sírová kyselina solná kyselina octová ropa benzín aceton etylalkohol čpavek dichlormetan nafta minerální olej potravinářské oleje tetrachloretylén trichlóretylén éter ozón toluen metylalkohol alkohol D mléko E ovocné šťávy F uhlovodíky G čisticí prostředky saponáty dusičnan draselný peroxid vodíku 48 modulů , ,5 54 modulů , ,5 72 modulů , ,5 Rozvodnice MISTRAL41F zapuštěná montáž IP41 Rozvodnice MISTRAL41W nástěnná montáž IP41 Rozvodnice MISTRAL65 nástěnná montáž IP65 odolná částečně odolná neodolná

28 28 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL41F Rozměrové výkresy mm 3 25 mm 5 20 mm 5 25 mm moduly modulů modulů 12 modulů 18 modulů modulů 36 modulů Rozměry v mm

29 ROZMĚROVÉ VÝKRESY modules modulů 54 modulů modulů 72 modulů Rozměry v mm

30 30 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL41W Rozměrové výkresy moduly 6 modulů modulů 18 modulů 24 modulů 36 modulů Rozměry v mm

31 ROZMĚROVÉ VÝKRESY modulů modules modulů modules 48 modulů modules modulů modules Rozměry v mm

32 32 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort MISTRAL65 Rozměrové výkresy modulů moduly modulů 18 modulů ,5 100, modulů 36 modulů

33 ROZMĚROVÉ VÝKRESY modulů modulů , ,5 48 modulů 72 modulů

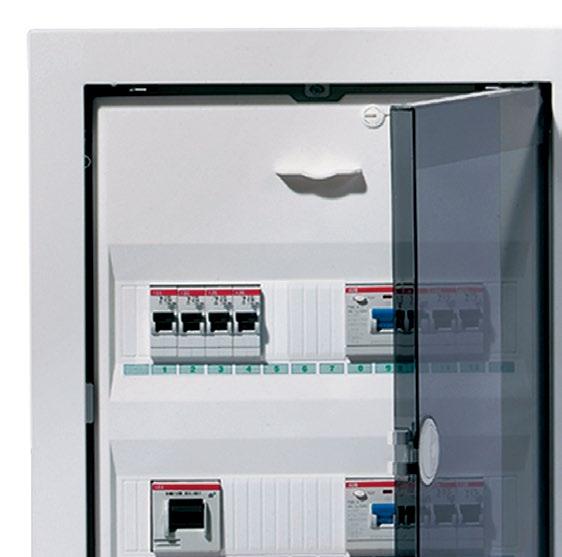

34 34 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Malé rozvodnice do 48 (56) modulů Řada UK500

35 Obsah Rozvodnice řady UK Malé rozvodnice do 48 (56) modulů 036 Výhody a možnosti instalace 038 Dodávaná provedení 039 Možnosti předních dvířek 040 Provedení dvířek art line 041 Provedení dvířek addition line 042 Provedení dvířek color line 043 Provedení dvířek media line 044 Objednací údaje Rozvodnice řady AT, U 050 Rozvodnice pro 12 až 240 modulů 051 Tipy pro snadnou instalaci 052 Nové zásuvné svorky N a PE 054 Objednací údaje 125 mm mezi řadami 058 Objednací údaje 150 mm mezi řadami 060 Objednací údaje příslušenství 064 Technické údaje

36 36 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U System pro E comfort Rozvodnice UK500 Kryt s rychloupínacími šrouby stačí pootočit o 90 Okamžitá instalace s rychlozásuvnou technologií N a PE svorkovnic Odolný a samozhášivý materiál a dostatečný prostor uvnitř skříně Designová dvířka: jako rám pro obraz nebo zrcadlo, z kartáčované oceli, průhledná i různě barevná Pro zapuštěnou i nástěnnou montáž, včetně řešení pro duté příčky

37 ROZVODNICE ŘADY UK Malé detaily dělají velké rozdíly! Praktické kabelové vstupy Vyjímatelný kabelový vstup umožňuje snadné vkládání vstup ních a výstupních kabelů. Teprve po přivedení všech kabelů do rozvodnice lze kabelové vstupy vrátit zpět a pevně je přichytit ke skříňce rozvodnice. Dostatek montážního prostoru Samozhášivá plastová skříňka pro instalaci do stěny poskytuje dostatečně velký prostor pro připojení vodičů a je odolná proti deformaci a lomu. U všech variant provedení je DIN lišta standardně dvojnásobně izolována a pod lištou zůstává velký prostor pro vedení vodičů. Nejrychlejší pro montáž do dutých příček Pro montáž do dutých příček nepotřebujete žádné speciální rozvodnice. V řadě UK500 pro tento typ montáže pouze doplníte montážní sadu UZ90P4 z volitelného příslušenství. S touto sadou je upevnění rozvodnice stejně jednoduché jako svazování kabelů vázacími pásky. Úspora času se svorkovnicemi Součástí rozvodnic jsou N a PE svorkovnice se zásuvnou technologií plug-in. Vodiče se do těchto svorkovnic pouze zasunou, což výrazně šetří čas při montáži. Dvojí funkce dodávaných úchytek Standardně dodávané stěnové úchytky mají dvojí uplatnění. Slouží k nastavení hloubky zapuštění nebo jako distanční rozpěrky při umístění několika rozvodnic vedle sebe nebo nad sebou. Osazení DIN lišt i mimo rozvodnici Vyjímatelný rám s lištami pro osazení a zapojení přístrojů mimo rozvodnici lze do skříňky namontovat pouhým zaklapnutím bez použití šroubů a nářadí. Klasický i moderní vzhled dvířek Přední dvířka rozvodnic mohou být nejen bílá, ale pro náročné uživatele jsou k dispozici v několika barevných provedeních nebo jako rámečky, do kterých lze umístit obrázek, fotografii či zrcadlo. Rozvodnice tak může aktivně interiér vytvářet a doplňovat. Stylově či funkčně. Multimediální rozvodnice Prudký rozvoj informačních technologií přináší potřebu umístění a zapojení komunikačních zařízení. Do nových multimédiálních rozvodnic lze tato zařízení umístit přímo a centrálně a následně je rozvést. Funkční a přesto elegantní Dokonalý příklad toho, jak snadná může být kombinace těchto vlastností. Krásná a dokonale tvarovaná dvířka pro řadu UK500 jsou ztělesněním představy toho, aby technický výrobek byl zároveň designovým. Dokonalé konstrukční řešení.

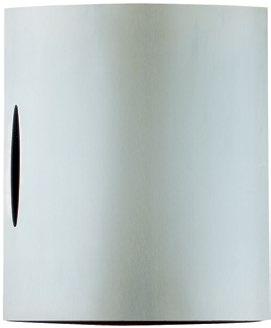

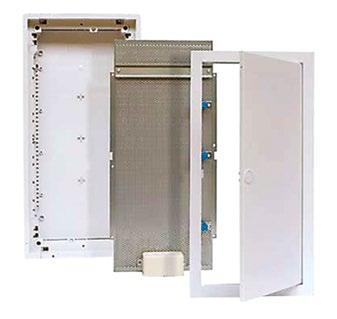

38 38 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady UK500 Dodávaná provedení 01 Provedení včetně bílého osazovacího rámu a dvířek 02 Multimediální provedení rozvodnice 03 Další možnosti předních dvířek Provedení včetně bílého osazovacího rámu a dvířek Plastová skříňka do stěny, odnímatelný držák s lištami DIN, kryt přístrojů s výřezy, šroubové svorkovnice N a PE, od velikosti 36 modulů včetně svorkovnice N-FI pro obvody s chráničem, stěnové úchytky, popisné štítky. Další možnosti předních dvířek Standardní bílé dvířka dodávaná s rozvodnicemi můžete zaměnit za několik provedení dvířek, která zatraktivní váš interiér. Přehled dvířek najdete na protější straně. Kovová dvířka a osazovací rám bílé barvy RAL 9016 jsou součástí dodávky. Multimediální provedení rozvodnice Plastová skříňka do stěny, perforovaná kovová montážní deska, držáky vodičů, lišta DIN, stěnové úchytky, dvojzásuvka pro spotřebiče třídy II se zástrčkou Europlug Ventilovaná kovová dvířka a osazovací rám bílé barvy RAL 9016 jsou součástí dodávky

39 ROZVODNICE ŘADY UK Rozvodnice řady UK500 Možnosti předních dvířek art line kartáčovaná ušlechtilá ocel additional line kartáčovaný mořený hliník bílá color line šedá RAL 7035 stříbrná RAL 9006 antracitová RAL 7016 vision line průhledná dvířka media line bílá RAL 9016 ventilované

40 40 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady UK500 Provedení dvířek art line Funkčnost a elegance na tomto druhu výrobku je jasně vidět, jak jednoduše se dají tyto vlastnosti vzájemně propojit. 01 UK500 kartáčovaná ušlechtilá ocel 02 UK500 kartáčovaný mořený hliník 03 UK500 bílá Krásný a dokonalý tvar podle designérské zásady redukce na to podstatné představuje model art line z kartáčované ušlechtilé oceli. Řada art line dává určitou noblesu základní řadě UK500. Otevírá dveře do světa estetiky při návrhu rozvodnic a stala se již sama o sobě klasikou. 01

41 ROZVODNICE ŘADY UK Rozvodnice řady UK500 Provedení dvířek addition line Doslova krásná jako obrázek jsou dvířka s výměnnými rámečky řady addition line. Tyto reprezentativní skvosty ani v nejmenším nenaznačují, že se za nimi skrývá technický výrobek. Ať se jedná o kartáčovaný mořený hliník nebo čistě bílý elegantní rámeček, žádné jiné dveře rozvodnice nenabízí více individuality a volnosti v přizpůsobení vlastnímu vkusu a stylu bydlení. * obrázky nejsou součástí dodávky 02 03

42 42 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady UK500 Provedení dvířek color line Provedení color line dává barevné akcenty pro standardní osazovací rámy a dvířka. 04 UK500 šedá RAL UK500 stříbrná RAL UK500 antracitová RAL 7016 Dvířka v barevných odstínech šedá, stříbrná nebo antracitová poskytují nové kreativní možnosti pro umístění rozvodnic

43 ROZVODNICE ŘADY UK Rozvodnice řady UK500 Provedení dvířek media line Rychlý vývoj informačních a komunikačních technologií způsobil, že tyto technologie jsou, vedle kanceláří, čím dál častěji součástí běžných domovních rozvodů. 07 UK500 Bílá ventilovaná dvířka odstínu RAL 9016 jsou součástí rozvodnice Instalace strukturované kabeláže, anténních rozvodů a všech aktivních i pasivních prvků těchto technologií je tedy nezbytná pro uspokojení současných i budoucích nároků domácností. Nové multimediální rozvodnice vám usnadní přehlednou instalaci všech nezbytných zařízení pro datovou a multimediální komunikaci v jednom centrálním místě, a to ve stejném vzhledu, jako jsou rozvody silové. Zapuštěná rozvodnice s perforovanou montážní deskou, lištou DIN a příslušenstvím 07

44 44 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady UK500 Objednací údaje Modulární provedení rozvodnice jmenovitý proud I n do 63 A krytí IP 30 -, ; 1 až 4 řady po 12 modulech (lze rozšířit až na 14 modulů), tj (13 56) modulů možnosti montáže: zapuštěná, základní provedení do dutých stěn, s pomocí UZ90P4, viz příslušenství str. 48 na povrch nebo polozapuštěná, s pomocí rámečků AP5_, viz příslušenství str. 48 splňují požadavky ČSN EN materiál skříňky rozvodnice: plastová samozhášivá, pouze s malým obsahem halogenů, materiál podle UL 94-V2, odolná proti deformacím a lomu vyjímatelný rám s DIN lištami šroubové svorkovnice N a PE svorkovnice N-FI, od velikosti rozvodnice 36 modulů včetně kryt přístrojů s plombovatelnými šroubovými rychlouzávěry (otočení o 90 ), výřezy 45 mm pro 12 modulů na řadu s možností rozšíření na 14 modulů samolepicí popisové štítky pro označování okruhů plastové úchytky s dvojí funkcí oceloplechový bílý osazovací rám s dvířky v odstínu RAL 9016 Popis Š V H (mm) Počet modulů 1 řada Typ Objednací kód UK510E Rozměr výklenku 1) Rozměr otvoru 2) Maximální výkonová ztráta 16 W *) Hmotnost 2,2 kg (13) UK510E 2CPX077600R řady Rozměr výklenku 1) Rozměr otvoru 2) Maximální výkonová ztráta 19 W *) Hmotnost 3,4 kg (28) UK520E 2CPX077601R9999 UK520E 3 řady Rozměr výklenku 1) Rozměr otvoru 2) Maximální výkonová ztráta 24 W *) Hmotnost 4,0 kg (41) UK530E 2CPX077602R9999 UK530E 4 řady Rozměr výklenku 1) Rozměr otvoru 2) Maximální výkonová ztráta 27 W *) Hmotnost 4,9 kg (56) UK540E 2CPX077603R9999 UK540E 1) rozměry výklenku pro zapuštěnou montáž 2) rozměry otvoru pro montáž do dutých stěn *) maximální výkonová ztráta pro T 30K

45 ROZVODNICE ŘADY UK Rozvodnice řady UK500 Objednací údaje Multimediální provedení rozvodnice jmenovitý proud I n do 63 A krytí IP 30 ; ve dvou výškách odpovídající 3 nebo 4řadé rozvodnici v modulovém provedení možnosti montáže: zapuštěná, základní provedení low-halogen plastic do dutých stěn, s pomocí UZ90P4, viz příslušenství str. 48 na povrch nebo polozapuštěná, s pomocí rámečků AP5_, viz příslušenství str. 48 splňují požadavky ČSN EN materiál skříňky rozvodnice: plastová samozhášivá, pouze s malým obsahem halogenů, materiál podle UL 94-V2, odolná proti deformacím a lomu perforovaná kovová montážní deska jedna DIN lišta plastové úchytky s dvojí funkcí držáky kabelů dvojzásuvka pro spotřebiče třídy II se zástrčkou Europlug ventilovaná kovová dvířka a osazovací rám bíle barvy RAL 9016 *) *) ventilovaná dvířka je možné nahradit jinými dvířky v případě okolní teploty do 25 C a předpokládaných výkonových ztrátách:< 15 W v rozvodnici UK530MW nebo < 17 W v rozvodnici UK540MW Popis Š V H (mm) Počet modulů Typ Objednací kód 3 řady ZX29 Rozměr montážní desky Rozměr výklenku 1) Rozměr otvoru 2) Hmotnost 3,9 kg , (13) UK530MV 2CPX030839R řady ZE225 Rozměr montážní desky Rozměr výklenku 1) Rozměr otvoru 2) Hmotnost 4,7 kg , (28) UK540MV 2CPX030840R9999 Příslušenství pro multimediální rozvodnice ED57P10 ED44P10 Popis Typ Objednací kód Konzola zásuvky ZX29 2CPX061178R9999 pro dvojnásobnou zásuvku Dvojnásobná zásuvka zásuvka 230 V pro spotřebiče třídy II se zástrčkou Europlug Adapter pro montáž drátovacích klipů ED44P10 na perforovanou montážní desku (10 ks) Drátovací klip 28,5 mm (10 ks) Šroub samořezný šroub M4x14 do perforované montážní desky (10 ks) ZE225 ED57P10 ED44P10 ZX287P10 2CPX061177R9999 2CPX061179R9999 2CPX062335R9999 2CPX061180R9999 1) rozměry výklenku pro zapuštěnou montáž 2) rozměry otvoru pro montáž do dutých stěn ZX287P10

46 46 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady UK500 Objednací údaje Přední dvířka Popis Pro rozvodnici Vnější rozměry V Š H Typ Objednací kód [mm] BL520 Standardní dvířka bílá RAL 9016 UK BL510 2CPX030853R9999 UK BL520 2CPX030854R9999 UK BL530 2CPX030855R9999 UK BL540 2CPX030856R9999 art line kartáčovaná ušlechtilá ocel UK BL528D 2CPX030918R9999 UK BL538D 2CPX030919R9999 BL528D addition line kartáčovaný mořený hliník UK BL521D 2CPX030858R9999 UK BL531D 2CPX030859R9999 bílá RAL 9016 UK BL527D 2CPX030897R9999 UK BL537D 2CPX030898R9999 BL521D BL527D

47 ROZVODNICE ŘADY UK Rozvodnice řady UK500 Objednací údaje Přední dvířka Popis Pro rozvodnici Vnější rozměry V Š H [mm] Typ Objednací kód BL526C color line antracitová RAL 7016 UK BL516C 2CPX031251R9999 UK BL526C 2CPX031252R9999 UK BL536C 2CPX031253R9999 UK BL546C 2CPX031254R9999 stříbrná RAL 9006 UK BL517C 2CPX031255R9999 UK BL527C 2CPX031256R9999 UK BL537C 2CPX031257R9999 UK BL547C 2CPX031258R9999 šedá RAL 7035 UK BL518C 2CPX031259R9999 UK BL528C 2CPX031260R9999 UK BL538C 2CPX031261R9999 UK BL548C 2CPX031262R9999 BL527C vision line průhledná dvířka UK BL510K 2CPX030835R9999 UK BL520K 2CPX030836R9999 UK BL530K 2CPX030837R9999 UK BL540K 2CPX030838R9999 media line ventilovaná dvířka UK BL530L 2CPX030990R9999 bílá RAL 9016 UK BL540L 2CPX030991R9999 BL528C BL530K BL530L

48 48 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady UK500 Objednací údaje UZ7 Příslušenství a náhradní díly Popis Pro rozvodnici Typ Objednací kód Závěsy dvířek UZ7 2CPX030917R9999 UZM520 Skříňka pro zapuštěnou montáž UK510 UZM510 2CPX030805R9999 UK520 UZM520 2CPX030806R9999 UK530 UZM530 2CPX030807R9999 UK540 UZM540 2CPX030808R9999 Stěnové úchytky nebo spojky rozvodnic (2 ks) UZ4P2 2CPX062447R9999 UZ4P2 Nosné lišty UK510 UZ510G 2CPX030841R9999 držák přístrojů UK520 UZ520G 2CPX030842R9999 UK530 UZ530G 2CPX030843R9999 UK540 UZ540G 2CPX030844R9999 UZ530G Kryt přístrojů UK510 UZ510A 2CPX030845R9999 se dvěma šroubovými rychlouzávěry UK520 UZ520A 2CPX030846R9999 UK530 UZ530A 2CPX030847R9999 UK540 UZ540A 2CPX030848R9999 Sada pro instalaci do dutých stěn UZ90P4 2CPX062563R9999 (včetně 20 ks vázacích pásků na kabely) UZ520A Sada pro montáž na povrch UK510 AP510 2CPX030849R9999 pro montáž na povrch nebo částečné zapuštění UK520 AP520 2CPX030850R9999 UK530 AP530 2CPX030851R9999 UK540 AP540 2CPX030852R9999 UZ90P4 AP520 ZK502 ZK505 Svorkovnice N/PE ZK502 2CPX030887R9999 šroubovací mm 2, mm 2 (1 ks součástí dodávky UK510_, UK520_) Svorkovnice N ZK505 2CPX030890R9999 šroubovací 5 16 mm 2, mm 2 (1 ks součástí dodávky UK530_, UK540_) Svorkovnice PE ZK506 2CPX030891R9999 šroubovací 5 16 mm 2, mm 2 (1 ks součástí dodávky UK530_, UK540_) Svorkovnice N-FI ZK507 2CPX030892R9999 šroubovací 3 16 mm mm 2 (2 ks součástí dodávky UK530_, UK540_) Popisné štítky UZ3 2CPX030882R9999 samolepicí, k označování okruhů ZK506 ZK507 UZ3

49 ROZVODNICE ŘADY UK Rozvodnice řady UK500 Objednací údaje Příslušenství a náhradní díly ZA89P20 Popis Pro rozvodnici Typ Objednací kód Šrouby ZA89P20 2CPX062376R9999 pro upevnění lišt DIN a montážních desek, sada 20 ks UZ520M Montážní deska pozinkovaný ocelový plech se šrouby pro upevnění do skříňky kovová perforovaná pro multimediální rozvodnice V Š (mm) UK510 UZ510M 2CPX030872R UK520 UZ520M 2CPX030873R UK530 UZ530M 2CPX030874R UK540 UZ540M 2CPX030875R UK530MV UZ530L 2CPX030992R UK540MV UZ540L 2CPX030993R9999 UZ530L Uzávěr TIP-in bílý UZ2 2CPX030885R9999 stříbrný UZ6 2CPX030916R9999 Bezpečnostní zámek UZ1 2CPX030870R9999 se dvěma klíči UZ2 Připojovací svorka N/PE ZK195 2CPX064795R mm 2 UZ1 Zaslepovací krytky pro 12 modulů ZA3P5 2CPX062385R9999 bílá RAL 9016, lámací, sada 5 ks Vyjímatelná kabelová příruba UZ5 2CPX030871R9999 pro zaústění kabelů na horní i spodní straně ZK195 ZA3P5 Svislá dělicí přepážka UK510 UZ51 2CPX030878R9999 UK520 UZ52 2CPX030879R9999 UK530 UZ53 2CPX030880R9999 UK540 UZ54 2CPX030881R9999 Vodorovná dělicí přepážka UZ84 2CPX030877R9999 UZ5 UZ52 UZ84

50 50 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice pro 12 až 240 modulů Řada AT, U

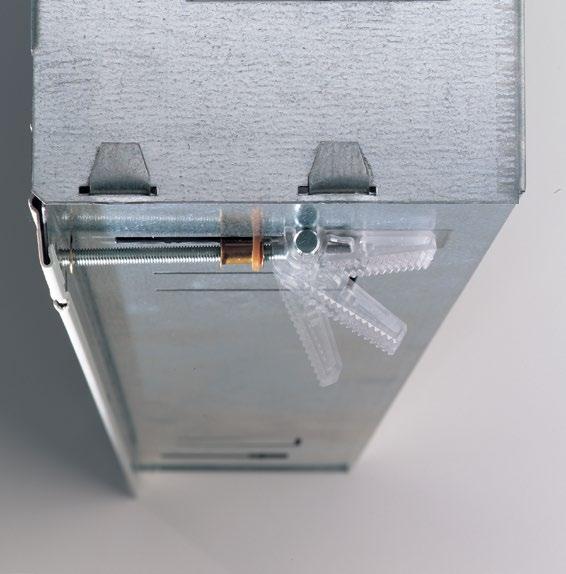

51 ROZVODNICE ŘADY AT, U 51 Rozvodnice řady AT, U Tipy pro snadnou instalaci Oceloplechové rozvodnice s třídou izolace II V rozvodnicích řady AT, U se slučují výhody kovových a plastových rozvodnic. Oceloplechová skříň dává rozvodnici vysokou tuhost, vyšší barevnou stálost povrchové úpravy práškovou barvou a lepší oddělení od hořlavých podkladů, vyložení plastem zase přináší výhody třídy izolace II známé z plastových rozvodnic. Široká nabídka typů a provedení poskytuje řešení pro veškeré aplikace. Pro montáž na povrch, zapuštěnou montáž nebo montáž do dutých stěn, a to jak v průmyslových, tak i domovních instalacích. Rychlé zásuvné svorkovnice S výjimkou provedení _M a _K jsou součástí rozvodnic nové barevně rozlišené svorkovnice N a PE se zásuvnou technikou. Vodiče se do těchto svorkovnic pouze zasunou a již je není třeba dotahovat šrouby, což výrazně šetří čas při montáži. Standardem jsou i hřebeny na horní i spodní straně rozvodnic pro uchycení vodičů k odlehčení tahu na svorkách přístrojů a svorkovnic. Přesvědčivý design Lehce zkosené hrany, jasně bílá barva a střízlivý zámek dávají rozvodnicím nadčasový vzhled. Zkosené hrany však neposkytují rozvodnicím jen estetický vzhled, ale i zvýšenou tuhost. U zapuštěné rozvodnice pro 96 modulů nabízíme provedení s obrazovým rámečkem, což je pokračování řady dvířek addition line u rozvodnic řady UK500. Kabelové vstupy Distribuční rozvodnice pro montáž na povrch nabízí možnost vstupu kabelů shora, zespodu nebo zezadu. Všechny rozvodnice pro montáž na povrch jsou na horní straně vybaveny jednou, dokonale těsnící, membránovou přírubou na každou jednotkovou šířku skříně. Tyto příruby umožňují snadnou a rychlou instalaci kabelů a zároveň zlepšují estetický vzhled. Při požadavku zapojení kabelů i ze spodní strany rozvodnice jsou na této straně připravené zaslepené otvory k vyražení pro příruby. Membránové příruby ZB43 se potom objednávají samostatně z volitelného příslušenství. Pružnost a rychlost při montáži do dutých stěn Všechny distribuční rozvodnice pro zapuštěnou montáž lze za pomoci montážní sady ZKV200P4 montovat do dutých stěn. Tuto sadu je možné objednat z volitelného příslušenství.

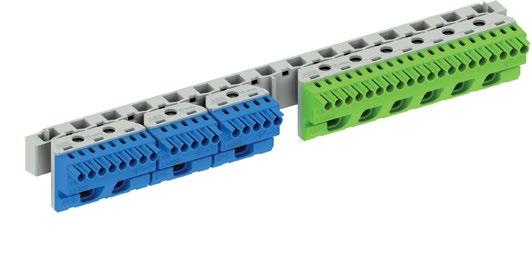

52 52 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady AT, U Nové zásuvné svorky N a PE Nové zásuvné svorky od firmy ABB dodávané v rozvodnicích AT a U sledují poslední trendy v připojovací technice. Jsou jednoduché, rychlé, snadno rozšiřitelné a v neposlední řadě bezpečné. Výhody výrobku Flexibilní systém pro připojování vodičů 2,5 až 25 mm 2 do šroubových svorek 1,5 až 4 mm 2 do pružinových svorek Konstantní přítlak pružinových svorek Není potřeba je pravidelně dotahovat Volitelné spojení několika bloků svorek na jednom společném nosiči Optimální pro oddělení obvodů několika proudových chráničů Jasné barevné značení N = modrá PE = zelená Snadné rozšíření s použitím spojovacích můstků Snadné popisování svorek Široké použití: na vyžádání můžou být dodány v rozvodnicích řady UK500, jsou součástí plastových rozvodnic řady Mistral Rychlé připojení vodičů pouhým zasunutím do pružinových svorek Nový systém svorek nahrazuje dříve používané zásuvné svorkovnice N/PE

53 ROZVODNICE ŘADY AT, U 53 Rozvodnice řady AT, U Nové zásuvné svorky N a PE Jasné a přehledné zapojení Každý by chtěl mít rozvodnici tak upravenou: všechny rychlosvorky jsou namontovány vedle sebe na jednom nosiči a ve standardizovaném barevném značení. Konfigurace podle potřeb Modularita nové řady a rozsáhlý sortiment bloků svorek, propojek a nosičů umožňuje přizpůsobení svorkovnice na základě reálných potřeb konkrétní aplikace. Na jenom nosiči je možné spojovat různé bloky svorek. S pomocí adaptéru je možné umístit nejmenší blok svorek i přímo na DIN lištu. Flexibilita podle designu Potřebujete větší N svorkovnici? Žádný problém. Jednotlivé bloky svorek můžete spojit spojovacími můstky a ekonomicky zachovat shodu s technickými požadavky normy IEC Vysoká flexibilita nové řady je zde rozhodující výhodou. Schopnost spojovat svorkovnice s různým počtem připojovacích svorek nabízí nesčetné možnosti. Rychlosvorky N Rychlosvorky PE 1 25 mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm mm ,5 4 mm 2

54 54 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady AT, U Objednací údaje 125 mm mezi řadami Velké rozvodnice řady AT, U třída izolace II jmenovitý proud I n do 125 A krytí IP 43 montáž na povrch, IP 31 montáž zapuštěná 48 až 240 modulů možnosti montáže: na povrch, typ AT zapuštěná, typ U do dutých stěn, typ U s pomocí ZKV200P4, viz příslušenství str. 61 splňují požadavky ČSN EN materiál skříňky rozvodnice a dvířek: ocelový plech s polykarbonátovou izolací dvířka ocelový plech plná nebo průhledná, od šířky 3 sloupců dvoukřídlá vyjímatelný rám s DIN lištami pro osazení a zapojení mimo rozvodnici vzdálenost mezi lištami 125 mm nebo 150 mm, dle typu nové zásuvné svorkovnice N a PE v konfiguraci dle strany 30 POZOR, provedení _M a _K svorkovnice neobsahuje! kryt přístrojů s plombovatelnými šroubovými rychlouzávěry (otočení o 90 ) samolepicí popisové štítky pro označování okruhů barva v odstínu RAL 9016, bílá Popis Modulů Typ Objednací kód (SU) 2 řady Montáž na povrch, typ AT 48 - s plnými dvířky AT22E 2CPX071740R řady Zapuštěná montáž, typ U *) 72 - s plnými dvířky U32 2CPX030100R s průhlednými dvířky U32TE 2CPX071591R9999 Montáž na povrch, typ AT 72 - s plnými dvířky AT32 2CPX030120R s průhlednými dvířky AT32TE 2CPX071584R řady Zapuštěná montáž, typ U *) 96 - dvířka s hliníkovým obrazovým rámem U42D 2CPX038152R9999 *) pro montáž do dutých stěn použijte sadu ZKV200P4 z volitelného příslušenství Poznámka: Rozměry a informace viz strany 64 65

55 ROZVODNICE ŘADY AT, U 55 Rozvodnice řady AT, U Objednací údaje 125 mm mezi řadami M Popis Modulů Typ Objednací kód (SU) 4 řady Zapuštěná montáž, typ U *) 48 - s plnými dvířky U41 2CPX030101R s průhlednými dvířky U41TE 2CPX071592R9999 Montáž na povrch, typ AT 48 - s plnými dvířky AT41 2CPX030121R s průhlednými dvířky AT41TE 2CPX071585R9999 Zapuštěná montáž, typ U *) 96 - s plnými dvířky U42 2CPX030102R s průhlednými dvířky U42TE 2CPX071593R9999 Montáž na povrch, typ AT 96 - s plnými dvířky AT42 2CPX030122R s průhlednými dvířky AT42TE 2CPX071586R9999 Zapuštěná montáž, typ U *) 48 (96) - s plnými dvířky U42M 2CPX030146R9999 Montáž na povrch, typ AT 48 (96) - s plnými dvířky AT42M 2CPX030148R9999 Zapuštěná montáž, typ U *) s plnými dvířky U43 2CPX030103R9999 Montáž na povrch, typ AT s plnými dvířky AT43 2CPX030123R řad Zapuštěná montáž, typ U *) 60 - s plnými dvířky U51 2CPX030104R s průhlednými dvířky U51TE 2CPX071594R9999 Montáž na povrch, typ AT 60 - s plnými dvířky AT51 2CPX030124R s průhlednými dvířky AT51TE 2CPX071587R9999 Zapuštěná montáž, typ U *) s plnými dvířky U52 2CPX030105R s průhlednými dvířky U52TE 2CPX071595R9999 Montáž na povrch, typ AT s plnými dvířky AT52 2CPX030125R s průhlednými dvířky AT52TE 2CPX071588R9999 Zapuštěná montáž, typ U *) 72 (120) - s plnými dvířky U52K 2CPX030106R9999 Montáž na povrch, typ AT 72 (120) - s plnými dvířky AT52K 2CPX030126R9999 *) pro montáž do dutých stěn použijte sadu ZKV200P4 z volitelného příslušenství Poznámka: Rozměry a informace viz strany 64 65

56 56 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady AT, U Objednací údaje 125 mm mezi řadami M Popis Modulů Typ Objednací kód (SU) 5 řad Zapuštěná montáž, typ U *) s plnými dvířky U53 2CPX030107R9999 Montáž na povrch, typ AT s plnými dvířky AT53 2CPX030127R9999 Zapuštěná montáž, typ U *) 120 (180) - s plnými dvířky U53M 2CPX030147R9999 Montáž na povrch, typ AT 120 (180) - s plnými dvířky AT53M 2CPX030149R9999 Zapuštěná montáž, typ U *) 108 (180) - s plnými dvířky U53K 2CPX030108R9999 Montáž na povrch, typ AT 108 (180) - s plnými dvířky AT53K 2CPX030128R9999 Zapuštěná montáž, typ U *) 144 (240) - s plnými dvířky U54K 2CPX030109R9999 Montáž na povrch, typ AT 144 (240) - s plnými dvířky AT54K 2CPX030129R9999 Zapuštěná montáž, typ U *) s plnými dvířky U54E 2CPX071784R9999 Montáž na povrch, typ AT s plnými dvířky AT54E 2CPX071748R řad Zapuštěná montáž, typ U *) 72 - s plnými dvířky U61 2CPX030110R s průhlednými dvířky U61TE 2CPX071596R9999 Montáž na povrch, typ AT 72 - s plnými dvířky AT61 2CPX030130R s průhlednými dvířky AT61TE 2CPX071589R9999 Zapuštěná montáž, typ U *) s plnými dvířky U62 2CPX030111R s průhlednými dvířky U62TE 2CPX071597R9999 Montáž na povrch, typ AT s plnými dvířky AT62 2CPX030131R s průhlednými dvířky AT62TE 2CPX071590R9999 Zapuštěná montáž, typ U *) 96 (144) - s plnými dvířky U62K 2CPX030112R9999 Montáž na povrch, typ AT 96 (144) - s plnými dvířky AT62K 2CPX030132R9999 *) pro montáž do dutých stěn použijte sadu ZKV200P4 z volitelného příslušenství Poznámka: Rozměry a informace viz strany 64 65

57 ROZVODNICE ŘADY AT, U 57 Rozvodnice řady AT, U Objednací údaje 125 mm mezi řadami Popis Modulů Typ Objednací kód (SU) 6 řad Zapuštěná montáž, typ U *) s plnými dvířky U63E 2CPX071787R9999 Montáž na povrch, typ AT s plnými dvířky AT63E 2CPX071751R9999 Zapuštěná montáž, typ U *) 144 (216) - s plnými dvířky U63K 2CPX030113R9999 Montáž na povrch, typ AT 144 (216) - s plnými dvířky AT63K 2CPX030133R9999 Zapuštěná montáž, typ U *) 192 (288) - s plnými dvířky U64K 2CPX030117R9999 Montáž na povrch, typ AT 192 (288) - s plnými dvířky AT64K 2CPX030137R řad Zapuštěná montáž, typ U *) s plnými dvířky U72 2CPX030114R9999 Montáž na povrch, typ AT s plnými dvířky AT72 2CPX030134R9999 Zapuštěná montáž, typ U *) 96 (168) - s plnými dvířky U72K 2CPX030115R9999 Montáž na povrch, typ AT 96 (168) - s plnými dvířky AT72K 2CPX030135R9999 Zapuštěná montáž, typ U *) 144 (252) - s plnými dvířky U73K 2CPX030116R9999 Montáž na povrch, typ AT 144 (252) - s plnými dvířky AT73K 2CPX030136R9999 *) pro montáž do dutých stěn použijte sadu ZKV200P4 z volitelného příslušenství Poznámka: Rozměry a informace viz strany 64 65

58 58 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady AT, U Objednací údaje 150 mm mezi řadami Popis Modulů Typ Objednací kód (SU) 2 řady Zapuštěná montáž, typ U *) 48 - s plnými dvířky U32R2 2CPX071707R s průhlednými dvířky U32TR2 2CPX071721R9999 Montáž na povrch, typ AT 48 - s plnými dvířky AT32R2 2CPX071680R s průhlednými dvířky AT32TR2 2CPX071694R řady Zapuštěná montáž, typ U *) 36 - s plnými dvířky U41R3 2CPX071708R s průhlednými dvířky U41TR3 2CPX071722R9999 Montáž na povrch, typ AT 36 - s plnými dvířky AT41R3 2CPX071681R s průhlednými dvířky AT41TR3 2CPX071695R9999 Zapuštěná montáž, typ U *) 72 - s plnými dvířky U42R3 2CPX071709R s průhlednými dvířky U42TR3 2CPX071723R9999 Montáž na povrch, typ AT 72 - s plnými dvířky AT42R3 2CPX071682R s průhlednými dvířky AT42TR3 2CPX071696R9999 Zapuštěná montáž, typ U *) s plnými dvířky U43R3 2CPX071710R s průhlednými dvířky U43TR3 2CPX071724R9999 Montáž na povrch, typ AT s plnými dvířky AT43R3 2CPX071683R s průhlednými dvířky AT43TR3 2CPX071697R řady Zapuštěná montáž, typ U *) 48 - s plnými dvířky U51R4 2CPX071711R s průhlednými dvířky U51TR4 2CPX071725R9999 Montáž na povrch, typ AT 48 - s plnými dvířky AT51R4 2CPX071684R s průhlednými dvířky AT51TR4 2CPX071698R9999 Zapuštěná montáž, typ U *) 96 - s plnými dvířky U52R4 2CPX071712R s průhlednými dvířky U52TR4 2CPX071726R9999 Montáž na povrch, typ AT 96 - s plnými dvířky AT52R4 2CPX071685R s průhlednými dvířky AT52TR4 2CPX071699R9999 Zapuštěná montáž, typ U *) s plnými dvířky U53R4 2CPX071713R s průhlednými dvířky U53TR4 2CPX071727R9999 *) pro montáž do dutých stěn použijte sadu ZKV200P4 z volitelného příslušenství Poznámka: Rozměry a informace viz strany 64 65

59 ROZVODNICE ŘADY AT, U 59 Rozvodnice řady AT, U Objednací údaje 150 mm mezi řadami Popis Modulů Typ Objednací kód (SU) Montáž na povrch, typ AT s plnými dvířky AT53R4 2CPX071686R s průhlednými dvířky AT53TR4 2CPX071700R9999 Zapuštěná montáž, typ U *) s plnými dvířky U54R4 2CPX071714R s průhlednými dvířky U54TR4 2CPX071728R9999 Montáž na povrch, typ AT s plnými dvířky AT54R4 2CPX071687R s průhlednými dvířky AT54TR4 2CPX071701R řad Zapuštěná montáž, typ U *) 60 - s plnými dvířky U61R5 2CPX071715R s průhlednými dvířky U61TR5 2CPX071729R9999 Montáž na povrch, typ AT 60 - s plnými dvířky AT61R5 2CPX071688R s průhlednými dvířky AT61TR5 2CPX071702R9999 Zapuštěná montáž, typ U *) s plnými dvířky U62R5 2CPX071716R s průhlednými dvířky U62TR5 2CPX071730R9999 Montáž na povrch, typ AT s plnými dvířky AT62R5 2CPX071689R s průhlednými dvířky AT62TR5 2CPX071703R9999 Zapuštěná montáž, typ U *) s plnými dvířky U63R5 2CPX071717R s průhlednými dvířky U63TR5 2CPX071731R9999 Montáž na povrch, typ AT s plnými dvířky AT63R5 2CPX071690R s průhlednými dvířky AT63TR5 2CPX071704R řad Zapuštěná montáž, typ U *) s plnými dvířky U72R6 2CPX071718R s průhlednými dvířky U72TR6 2CPX071733R9999 Montáž na povrch, typ AT s plnými dvířky AT72R6 2CPX071691R s průhlednými dvířky AT72TR6 2CPX071705R9999 Zapuštěná montáž, typ U *) s plnými dvířky U73R6 2CPX071719R s průhlednými dvířky U73TR6 2CPX071734R9999 Montáž na povrch, typ AT s plnými dvířky AT73R6 2CPX071692R s průhlednými dvířky AT73TR6 2CPX071706R9999 *) pro montáž do dutých stěn použijte sadu ZKV200P4 z volitelného příslušenství Poznámka: Rozměry a informace viz strany 64 65

60 60 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady AT, U Objednací údaje příslušenství Příslušenství a náhradní díly ZB113 Popis Typ Objednací kód Standardní zámek součástí dodávky ZB113 2CPX038478R9999 Bezpečnostní zámek se dvěma klíči ZB111 2CPX038479R9999 ZB111 Rozvorová dveřní táhla ve spojení se standardním nebo bezpečnostním zámkem pro AT4, U4 ZX456 2CPX039586R9999 pro AT5, U5 ZX457 2CPX039587R9999 pro AT6, U6 ZX458 2CPX039588R9999 pro AT7, U7 ZX459 2CPX039589R9999 Montážní sada kliky pro dveřní kliky ve spojení se štítkem ZH220 ZH800 2CPX038544R9999 ZX456 Štítek pro oboustranný pin velikosti 3 nebo 5 mm ZH220 2CPX045700R9999 (objednat montážní sadu kliky ZH800) ZH800 Ovládací pin oboustranný 3 mm ZH130 2CPX060490R9999 oboustranný 5 mm ZH131 2CPX060491R9999 Klíč oboustranný 3 mm ZH160 2CPX060660R mm ZH161 2CPX060661R9999 ZH220 ZH130 Klika výklopná pro jednostranné cylindrické vložky, rukojeť plombovatelná, kompletní včetně příslušenství pro montáž do distribučních rozvodnic ZH228 2CPX045709R9999 ZH160 ZH228 Maketa zámku (namísto jednostranné cylindrické vložky) ZH142 2CPX060502R9999 Rozvorová dveřní táhla pro uzamykací systémy ZH220 a ZH228 pro AT4, U4 ZX440 2CPX039570R9999 pro AT5, U5 ZX441 2CPX039571R9999 pro AT6, U6 ZX442 2CPX039572R9999 pro AT7, U7 ZX443 2CPX039573R9999 ZH142 *) pro montáž do dutých stěn použijte sadu ZKV200P4 z volitelného příslušenství Poznámka: Rozměry a informace viz strany ZX440

61 ROZVODNICE ŘADY AT, U 61 Rozvodnice řady AT, U Objednací údaje příslušenství Příslušenství a náhradní díly ZKV200P4 Popis Typ Objednací kód Sada pro montáž do dutých stěn pro rozvodnice se zapuštěnou montáží U ZKV200P4 2CPX062446R9999 Zemnící sada pro rozvodnice se zapuštěnou montáží pro přestavbu na třídu ochrany I ZE12 2CPX038144R9999 ZE12 Zemnící sada pro rozvodnice s montáží na povrch pro přestavbu na třídu ochrany I ZE11 2CPX038143R9999 Membránová příruba pro vstup kabelů ze spodní strany rozvodnic ZB43 2CPX038183R9999 ZE11 ZB43 Svislé dělicí přepážky pro AT3, U3 ZX69 2CPX039069R9999 pro AT4, U4 ZX70 2CPX039070R9999 pro AT5, U5 ZX71 2CPX039071R9999 pro AT6, U6 ZX72 2CPX039072R9999 pro AT7, U7 ZX73 2CPX039073R9999 Zaslepovací krytky pro 12 modulů šedá RAL 7035, lámací, sada 5 ks ZA1P5 2CPX062384R9999 Kapsa na dokumentaci A4, samolepicí, průhledná ZA6 2CPX038227R9999 A5, samolepicí, plná ZA5 2CPX038228R9999 Závěsy dveří (1 sada = 2 ks) ZX139LR 2CPX039139R9999 ZX69 Uzávěr pro dvoukřídlé dveře (pro skříně od jednotkové šíře 3 a výše) ZX464 2CPX039596R9999 ZA1P5 *) pro montáž do dutých stěn použijte sadu ZKV200P4 z volitelného příslušenství Poznámka: Rozměry a informace viz strany ZA5 ZX139LR ZX464

62 62 ROZVODNICE CELOPLASTOVÉ A OCELOPLASTOVÉ MISTRAL, UK500, AT, U Rozvodnice řady AT, U Objednací údaje příslušenství Příslušenství a náhradní díly Popis Počet svorek Počet svorek Šířka [mm] Ks Typ Objednací kód 1,5 4 mm 2 2,5 25 mm 2 ZK113B Svorkovnice N ZK50B 2CPX062750R ZK51B 2CPX062751R ZK82B 2CPX062752R ZK113B 2CPX062753R ZK144B 2CPX062754R ZK175B 2CPX062755R ZK206B 2CPX062756R9999 ZK50BT Svorkovnice N s adaptérem ZK15 montáž na DIN lištu ZK50BT 2CPX062745R9999 ZK113G Svorkovnice PE ZK51G 2CPX062757R ZK82G 2CPX062758R ZK113G 2CPX062759R ZK144G 2CPX062760R ZK175G 2CPX062761R ZK206G 2CPX062762R9999 Propojovací můstek pro svorkovnice 10 ZK10P10 2CPX062763R9999 ZK10P10 Držák svorkovnic na šířku jednoho sloupce rozvodnic AT, U využitelná šířka svorkovnic 214 mm 1 ZK13 2CPX064982R9999 ZK13 ZK15 Adaptér pro ZK50B 1 ZK15 2CPX064984R9999 ve spojení se svorkovnicí ZK50B vznikne svorkovnice ZK50BT, kterou lze umístit na DIN lištu Poznámka: s výjimkou provedení _M a _K obsahuje dodávka každé rozvodnice sestavu svorkovnic ZK13 + ZK82B + ZK113B + ZK175G na každý sloupec rozvodnice. Například rozvodnice U41 jednu uvedenou sestavu, rozvodnice U42 dvě uvedené sestavy, rozvodnice U43 tři uvedené sestavy, atd.

63 ROZVODNICE ŘADY AT, U 63 Rozvodnice řady AT, U Objednací údaje příslušenství Příslušenství a náhradní díly Popis Typ Objednací kód Kryty kabelových vstupů včetně koncových krytů, montážních úhelníků barva bílá RAL 9016, sladěná s barvou rozvodnic KB19 Pro rozvodnice s jedním sloupcem, šířka 324 mm KB19 2CPX044049R9999 Pro rozvodnice se dvěma sloupci, šířka 574 mm KB29 2CPX044050R9999 Pro rozvodnice s třemi sloupci, šířka 824 mm KB39 2CPX044051R9999 Pro rozvodnice se čtyřmi sloupci, šířka 1074 mm KB49 2CPX044052R9999 Profil krytu barva bílá RAL 9016, šířka 2 m KB219 2CPX044055R9999 KB219 Koncové kryty profilu barva bílá RAL 9016, levý a pravý KBS9 2CPX044057R9999 KBS9 Montážní úhelník 1ks KBW1 2CPX044058R9999 KBW Příčný řez krytem
