1 manuál Manuál VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:30 16:00, hot line do 18:00) technik@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí k instalaci EZS a řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne: poslední korekce dne: VARIANT plus, spol. s r.o. strana 1

2 manuál 1. PS-DIN-13V1A1,3Ah PS-DIN-13V2A2Ah PS-DIN-13V2A18Ah PS-DIN-13V3A18Ah PS-DIN-13V5A18Ah PS-DIN-27V2,5A7Ah... 8 strana 2 VARIANT plus, spol. s r.o.

3 manuál 1. PS-DIN-13V1A1,3Ah Pomocný zálohovaný zdroj na DIN lištu s výstupem 13,8V/1,2A s možností připojení záložního akumulátoru. připojeného AC. Výstup AUX Výstup AKU Napájení AC VAC 50Hz Maximální výstupní proud 1,2A Ochrana proti přetížení AUX Odpojení AKU Šířka zařízení ano, pomocí relé ano, pomocí relé pokles pod 9V 0,15A, max. 1,3Ah 1 modul LED dioda svítí OK bliká - přetížení + CHARGE - pro akumulátor + OUTPUT - Výstup VARIANT plus, spol. s r.o. strana 3

4 manuál 2. PS-DIN-13V2A2Ah Pomocný zálohovaný zdroj na DIN lištu s výstupem 13,8V/2A s možností připojení záložního akumulátoru. připojeného AC. Výstup AUX Výstup AKU Napájení AC Maximální výstupní proud Ochrana proti přetížení AUX Odpojení AKU Šířka zařízení VAC 50Hz 2A ano, pomocí relé ano, pomocí relé pokles pod 9V 0,25A, max. 4Ah 3 moduly LED dioda svítí OK bliká - přetížení + CHARGE - pro akumulátor + OUTPUT - Výstup strana 4 VARIANT plus, spol. s r.o.

5 manuál 3. PS-DIN-13V2A18Ah Pomocný zálohovaný zdroj na DIN lištu s výstupem 13,8V/2A s možností připojení záložního akumulátoru. připojeného AC, dobíjení AKU a výstupu DC. 230VAC/1A/50Hz Maximální výstupní proud 2A elektronická pojistka Ochrana proti přetížení AUX ano, 1x tavná pojistka 3,15A 0,5A, max. 18Ah LED dioda AC, DC, AKU E PE ochranný vodič + OUTPUT - Výstup + BATTERY - pro akumulátor VARIANT plus, spol. s r.o. strana 5

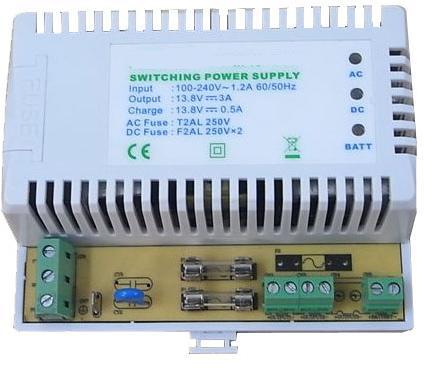

6 manuál 4. PS-DIN-13V3A18Ah Pomocný zálohovaný zdroj na DIN lištu s dvěmi výstupními svorkami 13,8V a maximálním proudem 3A s možností připojení záložního akumulátoru. připojeného AC, dobíjení AKU a výstupu DC. Maximální výstupní proud Ochrana proti přetížení AUX 230VAC/1,2A/50Hz 3A elektronická pojistka ano, 2x tavná pojistka 2A 0,5A, max. 18Ah LED dioda AC, DC, AKU E PE ochranný vodič + OUTPUT1-1. výstup, max. 1,5 A Součet + OUTPUT2-2. výstup, max. 1,5 A max. 3A + BATTERY - pro akumulátor strana 6 VARIANT plus, spol. s r.o.

7 manuál 5. PS-DIN-13V5A18Ah Pomocný zálohovaný zdroj na DIN lištu s třemi výstupními svorkami 13,8V a maximálním proudem 5A s možností připojení záložního akumulátoru. připojeného AC, dobíjení AKU a výstupu DC. 230VAC/1,2A/50Hz Maximální výstupní proud 5A elektronická pojistka Ochrana proti přetížení AUX ano, 3x tavná pojistka 2,5A 0,5A, max. 18Ah LED dioda AC, DC, AKU E PE ochranný vodič + OUTPUT1-1. výstup, max. 2 A + OUTPUT2-2. výstup, max. 2 A + OUTPUT3-3. výstup, max. 2 A + BATTERY - pro akumulátor Součet max. 5A VARIANT plus, spol. s r.o. strana 7

8 manuál 6. PS-DIN-27V2,5A7Ah Pomocný zálohovaný zdroj na DIN lištu s třemi výstupními svorkami 27,6V a maximálním proudem 2,5A s možností připojení záložního akumulátoru. připojeného AC, dobíjení AKU a výstupu DC. 230VAC/1,2A/50Hz 27,6VDC Maximální výstupní proud 2,5A elektronická pojistka Ochrana proti přetížení AUX ano, 3x tavná pojistka 2,5A 250mA, max. 7Ah LED dioda AC, DC, AKU E PE ochranný vodič + OUTPUT1-1. výstup 27,6VDC, max. 1,2 A + OUTPUT2-2. výstup 27,6VDC, max. 1,2 A + OUTPUT3-3. výstup 27,6VDC, max. 1,2 A + BATTERY - pro akumulátor Součet max. 2,5A strana 8 VARIANT plus, spol. s r.o.
