Cenově nejdostupnější a přitom účinné řešení osvětlení při budování propojené světelné soustavy

Transkript

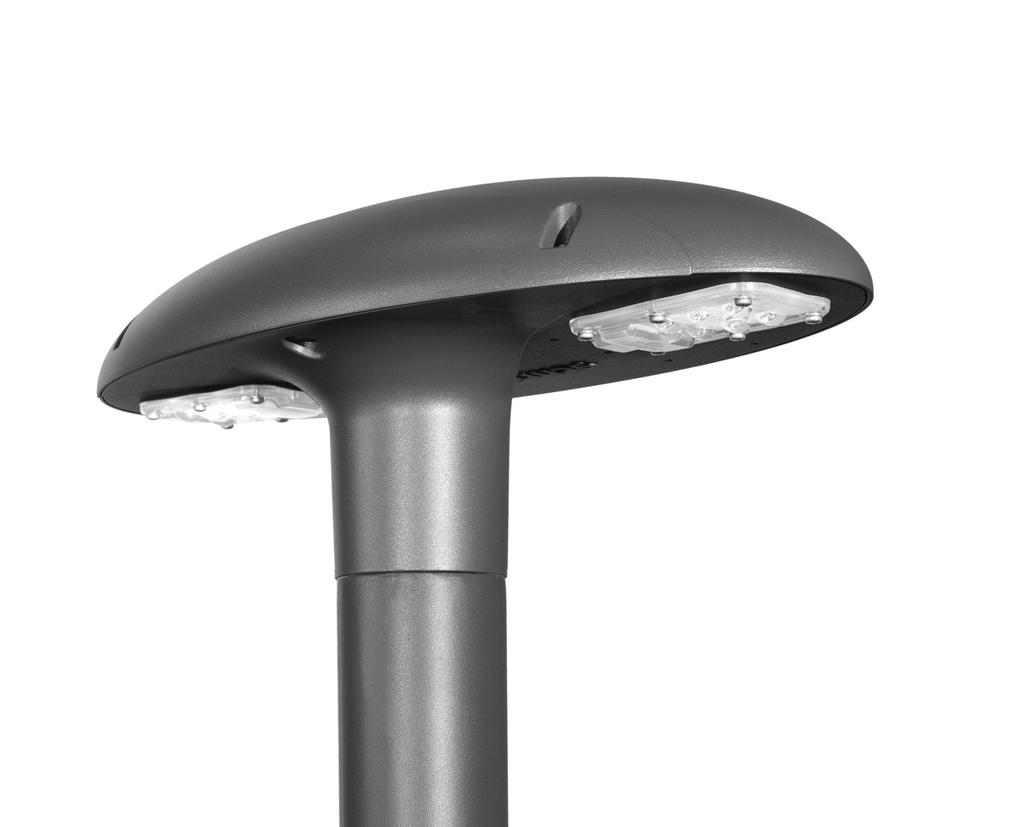

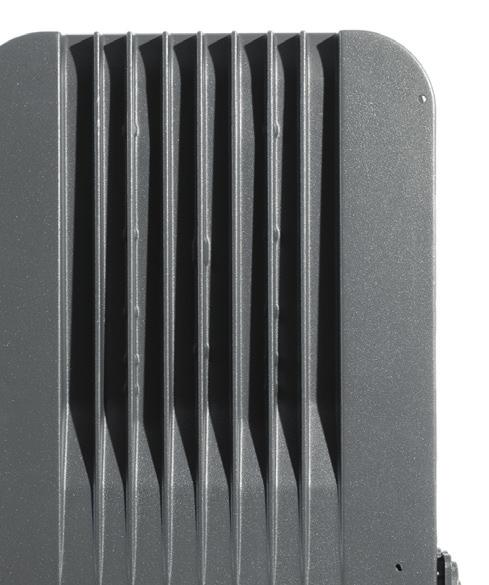

1 DECORATIVE PORTFOLIO VOLDUE Cenově nejdostupnější a přitom účinné řešení osvětlení při budování propojené světelné soustavy Voldue nabízí cenově dostupné řešení osvětlení pro vytvoření vhodné světelné atmosféry. Tato řešení v sobě slučují čistý design a kvalitu osvětlení a zároveň vedou k významné úspoře nákladů na energii a údržbu. Řešení Voldue, navržená pro osvětlení oblastí s výskytem chodců a s omezenou rychlostí, optimalizují návratnost investic při zajištění nadstandardní účinnosti. Tato moderní a kompaktní LED osvětlovací tělesa jsou dostupná spolu s různými řešeními kontroly včetně detekce pohybu a vzdálené správy. Svítidla Voldue představují bezvadný nástroj pro malá i velká města, kde je cílem zajistit kvalitní osvětlení při minimálních investicích pro zajištění rychlé návratnosti. IP 66 IK 10 4/10kV RESIDENTIAL SQUARE NARROW ROAD URBAN ROAD BIKE PATH CAR PARK

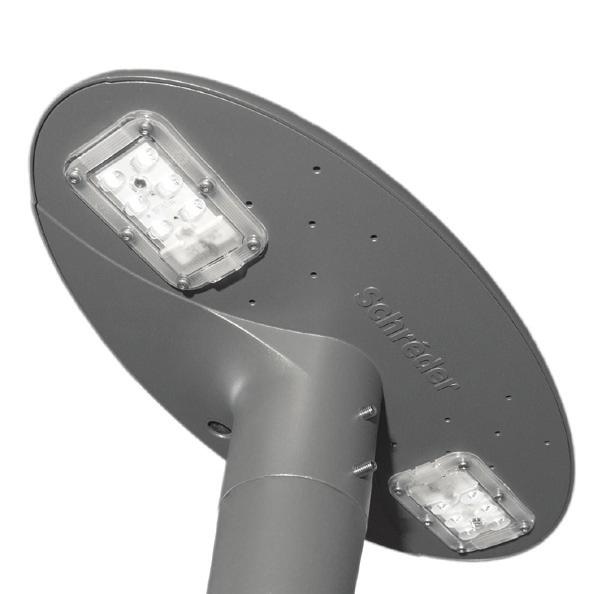

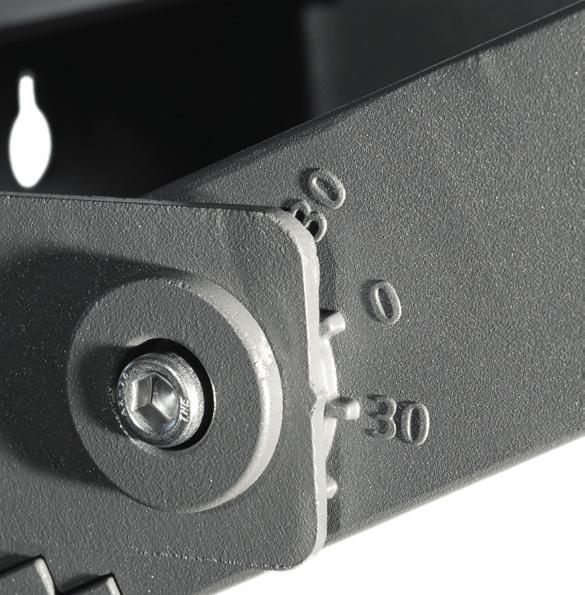

2 VOLDUE VÝHODY KONCEPT Řada Voldue je kombinací energetické účinnosti LED technologie s fotometrickým výkonem konceptu ProFlexTM, který vyvinula společnost Schréder. Osvětlovací těleso se skládá z krytu ze dvou částí, vyrobeného z lakovaného hliníku litého do forem. Chránič z polykarbonátu obsahuje čočky. Tělesa Voldue jsou navržena pro montáž na sloupy, na čepy o průměru mm. Asymetrická a symetrická distribuce světla Asymetrická a symetrická distribuce světla. Díky fotometrické univerzálnosti, která u těles Voldue umožňuje docílit asymetrické i symetrické distribuce světla, se jedná o perfektní nástroj pro nejrůznější aplikace osvětlení: oblasti s pohybem chodců (parky, náměstí...), cyklostezky, ulice v obytných zónách i městské komunikace. Možnosti kontroly Přímá integrace čoček do chrániče z polykarbonátu optimalizuje světelný tok. Různé možnosti kontroly. Společnost Voldue navrhuje široké spektrum možností ovládání: programovatelné ovladače, fotobuňky, funkce vzdálené správy a detekce pohybu s využitím PIR čidla. Tělesa je možné osadit 7pinovou zásuvkou Nema a ovladačem LUCO-P7 nebo LUCO-P7 CM kompatibilním se systémem Owlet IoT City Management System. TYPES OF APPLICATION Náměstí a peší zóny Parky Parkoviště Obytné zóny Cyklo stezky Ulice a silnice HLAVNÍ VÝHODY Nákladově efektivní a účinné řešení osvětlení pro rychlou návratnost investic ThermiX : dokáže odolat vysokým teplotám (Ta do 45 C) Montáž na sloupy upravena pro sloupy o průměru mm Fotometrická zařízení ProFlexTM zajišťují asymetrickou i symetrickou distribuci světla Dodávají se již vybavená vodiči pro usnadnění instalace Navržena pro začlenění kontrolních systémů řady Owlet Optické jednotky ProFlexTM jsou otočené o 90 pro zajištění asymetrické distribuce světla. 7pinovou zásuvku NEMA lze při dodání osadit zkratovacím krytem. Těleso se upevňuje na čep o průměru mm dotažením dvou šroubů M8. Copyright Schréder SA - September All rights reserved. Specifications are of an indicative nature and subject to change without notice. VOLDUE 2

3 VOLDUE FOTOMETRIE ProFlex TM Ve fotometrickém zařízení ProFlexTM jsou integrovány čočky v chrániči z polykarbonátu. Díky této integraci se zvyšuje výkon a snižuje se odrazivost uvnitř optické jednotky. Mezi základní charakteristiky polykarbonátu použitého pro fotometrické zařízení ProFlexTM patří vysoká optická jasnost pro nadstandardní přenos světla, lepší odolnost proti nárazu ve srovnání se sklem a dlouhodobá životnost s úpravou pro stabilizaci UV. Koncept ProFlexTM umožňuje uplatnit kompaktní design vyznačující se tenkým optickým oddílem. Zajišťuje širokou distribuci světla, což znamená, že rozestup mezi tělesy může být větší. Copyright Schréder SA - September All rights reserved. Specifications are of an indicative nature and subject to change without notice. VOLDUE 3

4 VOLDUE ŘÍDÍCÍ SYSTÉMY Konstantní světelný tok (CLO) Systém kompenzuje pokles světelného toku s cílem zamezit nadměrnému osvětlení na začátku životnosti instalace. Pokles světelného toku, k němuž v čase dochází, je nutno zohlednit, aby byla po dobu životnosti svítidla zajištěna předem stanovená úroveň osvětlení. Bez funkce CLO to jednoduše znamená, že se za účelem kompenzace poklesu světelného toku zvyšuje počáteční výkon po instalaci. Díky přesné regulaci světelného toku lze kontrolovat energii potřebnou pro dosažení požadované úrovně nikoliv vyšší ani nižší po celou dobu životnosti svítidla. Vlastní profil stmívání Inteligentní ovladače svítidel je možné naprogramovat ve výrobě tak, aby zahrnovaly komplexní profily tlumení. Je možné využít až pěti kombinací časových intervalů a úrovní osvětlení. Tato funkce nevyžaduje použití žádných vodičů navíc. Pro aktivaci předem nastaveného profilu tlumení se používá doba od zapnutí do vypnutí. Uživatelsky přizpůsobený systém tlumení zajišťuje maximální úsporu energie, při současném respektování požadovaných úrovní osvětlení a jejich jednotnosti během noci. KWH 100 % A 1 80 % 3 60% 40 % 2 100,000 h B 1. Standardní světelná intensita 2. Spotřeba energie LED s CLO 3. Úspora energie A. Výkon B. Čas Senzor denního světla / fotobuňka Fotobuňka neboli senzor denního světla svítidlo zapíná, když se úroveň přirozeného světla sníží na určitou úroveň. Fotobuňku lze naprogramovat tak, aby se spínala za bouře nebo při oblačnosti (v kritických místech), případně pouze při setmění před příchodem noci, a zajišťovala tak bezpečnost a komfort ve veřejném prostoru. PIR čidlo: detekce pohybu Na místech, kde je míra aktivity v noci nízká, může být osvětlení po většinu času tlumené. Pomocí pasivních infračervených (PIR) čidel lze míru osvětlení zvýšit ihned, jakmile se detekuje přítomnost chodce nebo pomalého vozidla v prostoru. Každou úroveň osvětlení lze konfigurovat individuálně pomocí několika parametrů, jako je minimální a maximální světelný tok, doba zpoždění a doba trvání zapnutí/vypnutí. PIR čidla je možné použít v autonomní nebo interoperabilní síti. Copyright Schréder SA - September All rights reserved. Specifications are of an indicative nature and subject to change without notice. VOLDUE 4

5 VOLDUE CONTROL SYSTEMS Owlet IoT umožňuje vzdálené řízení svítidel v síti osvětlení. Nabízí tak možnost zlepšení účinnosti, získávání přesných dat v reálném čase a dosažení úspor energie až 85 %. Připojení ovladače LUCO P7 CM do 7pinové zásuvky NEMA VŠE V JEDNOM Ovladač LUCO P7 CM nabízí nejvyspělejší funkce pro optimalizovanou správu majetku. Jeho součástí je rovněž integrovaná fotobuňka. Při úpravách profilu tlumení během ročních období využívá astronomických hodin. SNADNÉ NASAZENÍ Díky bezdrátové komunikaci odpadá nutnost kabeláže. Síť nepodléhá vlivu fyzických překážek ani omezení.schéma osvětlení lze kdykoliv rozšířit z jediné kontrolní jednotky až po neomezenou síť. Díky geolokaci v reálném čase a automatické detekci funkcí svítidel je uvedení do provozu rychlé a snadné. UŽIVATELSKY PŘÍVĚTIVÉ ŘEŠENÍ Po nainstalování ovladače do svítidla se dané svítidlo automaticky objeví na webové mapě, spolu s příslušnými souřadnicemi GPS. Díky ovládacímu panelu umožňujícímu snadné použití si může každý uživatel uspořádat a přizpůsobit obrazovky, statistické údaje a zprávy. Každý uživatel může získávat takové přehledy v reálném čase, které jsou pro něj podstatné. ÚČINNOST Díky senzorům a/nebo předem naprogramovaným nastavením lze scénáře osvětlení snadno upravovat, je-li to potřeba v případě živých akcí, lze tudíž zajistit správnou úroveň osvětlení ve správný čas a na správném místě. Integrovaný měřič stupně využití nabízí tu nejvyšší přesnost, jaká je v současnosti dostupná na trhu, a umožňuje tak rozhodování podle reálných hodnot. Přesná zpětná vazba v reálném čase a jasné zprávy umožňují efektivní provoz sítě a optimalizaci údržby. Při zapnutí mohou LED svítidla vyžadovat vysoký zapínací proud, což může způsobit problémy v distribuční síti. Součástí Owlet IoT je algoritmus, který distribuční síť vždy chrání. OTEVŘENOST Ovladač LUCO P7 CM lze připojit do standardní 7pinové zásuvky NEMA a používat jej k ovládání svítidel pomocí rozhraní DALI nebo 1-10V. Owlet IoT používá protokol IPv6. Tato metoda přiřazování adres zařízením je schopna vygenerovat téměř neomezený počet kombinací Unixe pro propojení netradičních komponent s internetem nebo počítačovou sítí. Owlet IoT lze pomocí otevřených API integrovat do stávajících nebo budoucích globálních řídicích systémů. Webová aplikace Owlet IoT je přístupná kdykoliv a odkudkoliv na světě ze zařízení připojeného k internetu. Aplikace se příslušnému zařízení přizpůsobí a nabídne možnost intuitivní a uživatelsky přívětivé práce. Je možné předem naprogramovat oznámení v reálném čase pro sledování důležitých prvků schématu osvětlení. ZABEZPEČENÍ Systém Owlet IoT využívá lokální bezdrátovou síť s kombinovanou topologií pro komunikaci mezi svítidly za účelem zabezpečení bezprostředních reakcí na místě, v kombinaci se systémem vzdáleného ovládání s využitím cloudu pro zajištění bezproblémového přenosu dat do centrálního řídicího systému a z něj. Systém dále využívá šifrovanou komunikaci s využitím IP V6 pro ochranu přenášených dat v obou směrech. Za použití zabezpečeného APN dosahuje Owlet IoT vysoké úrovně ochrany. Ve výjimečném případě selhání komunikace převezmou kontrolu nad zapnutím a vypnutím svítidla zabudované astronomické hodiny a fotobuňka, čímž se zamezí úplnému výpadku v noci. Copyright Schréder SA - September All rights reserved. Specifications are of an indicative nature and subject to change without notice. VOLDUE 5

6 VOLDUE PARAMETRY ZÁKLADNÍ PARAMETRY Doporučená výška instalace Obsahuje zdroj CE značka ENEC ceritifkát ROHS Testovací standard KRYT A POVRCHOVÁ ÚPRAVA KRYT 3.5m to 5m 11 to 16 Ano Ano Ano Ano LM (všechny měření ISO17025 akreditovaná laboratoř) Hliníkový vysokotlaký odlitek OPTIKA Polykarbonát (ProFlex Tm ) PROTEKTOR POVRCHOVÁ ÚPRAVA BARVA Stupeň krytí IP 66 Odolnost proti nárazu IK 10 Polykarbonát Polyesterový práškový lak AKZO šedá 900 písková jiné RAL nebo AKZO barvy na vyžádání Vibrační test V souladu s modifikovanou IEC Přístup pro údržbu 4 šrouby v horním krytu ELEKTRICKÉ PARAMETRY Elektrická třída Jmenovité napětí Účiník Přepeťová ochrana Elektromagnetická kompatibilita (EMC) Možnosti řízení NEMA konektor Senzor OPTICKÉ PARAMETRY LED teplota chromatičnosti Index barevného podání (CRI) (ULOR) 0% PROVOZNÍ PODMÍNKY EU class I or II V 50-60Hz > 90% při plném výkonu 4kV (10kV volitelný) EN / EN , -3, -4, -5, -6, -8, -11 Bez stmívání, se stmíváním, CLO, DALI nebo 0-10V 7-pin (volitelný) PIR (volitelný) 4000K (Neutrální bíla) 3000K (Teplá bílá) > 70 (NW) > 80 (WW) Rozsah provozních teplot (Ta) -30 C až +45 C (*) -22 F až 113 F (*) (*) Dle konfigurace světla. Pro více informací nás prosím kontaktujte. ROZMĚRY A UCHYCENÍ AxBxC (mm inch) Hmotnost (kg lbs) Aerodynamická odolnost Standardní uchycení 501x192x x7.5x9.9 Horní uchycení na dříku sloupu Ø48-60mm (1.8-2 ) s 80mm (3 ) spigotem ŽIVOTNOST TQ 25 C Pro všechny konfigurace 100,000h L80 A L B H C W Copyright Schréder SA - September All rights reserved. Specifications are of an indicative nature and subject to change without notice. VOLDUE 6

7 VOLDUE PERFORMANCE Světelný tok (lm) Neutrální bílá (4000K) - CRI 70 Světelný tok (lm) Teplá bílá (3000K) - CRI 80 Elektrický výkon (W) Světelná účinnost (lm/w) Svítidlo Počet LED Proud (ma) Min Max Min Max Min Max Až Optika VOLDUE Tolerance světelného toku LED je ± 7% a tolerance celkového výkonu svítidla je ± 5 %. Copyright Schréder SA - September All rights reserved. Specifications are of an indicative nature and subject to change without notice. VOLDUE 7

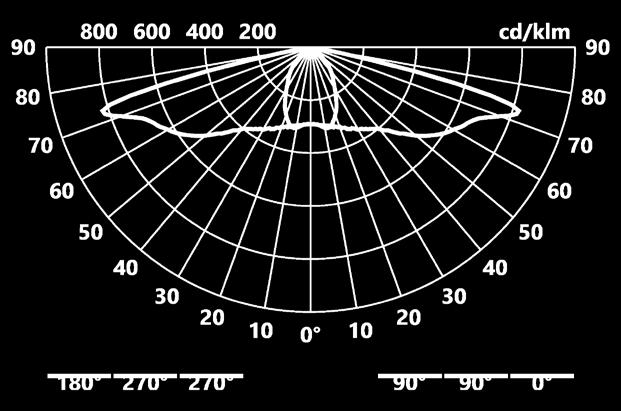

8 VOLDUE KŘIVKY SÍTIVOSTI 5205 ASY 5205 SYM 5206 ASY 5206 SYM Copyright Schréder SA - September All rights reserved. Specifications are of an indicative nature and subject to change without notice. VOLDUE 8
