2 w Svodiče bleskových proudů (T1) a svodiče přepětí (T) pro síť TN-C IS11330 IS1130 IS Svodiče bleskových proudů, svodiče přepětí pro síť TN-C, kombinované svodiče bleskových proudů (T1) a svodiče přepětí (T) jsou koncipované jako bezpečnostní prvek s rychlou a jednoduchou instalací Aplikace pro ochrannou hladinu I+II (Protec) a ochrannou hladinu III+IV (série Combtec) 5kA (10/350) - série Protec, 1,5kA (10/350) - série Combtec Vhodné pro konkrétní typy instalace a podmínky provozu Svodiče přepětí Vartec mají zásuvné moduly pro snadnou a rychlou výměnu w Rozměry w Doporučené schéma zapojení

3 w Svodiče bleskových proudů (T1) a svodiče přepětí (T) pro síť TN-C Protec TNC Combtec TNC Vartec TNC Objednací číslo (s pomocným kontaktem) IS (IS ) IS (IS1131--) IS (IS ) Zkoušeno podle IEC /ČSN EN Třída 1 + (B + C) Třída 1 + (B + C) Třída (C) Ochranná hladina I + II III + (IV) Ochrana proti přepětí Max. pracovní napětí U c 75VAC (350VDC) 75VAC (350VDC) 55VAC Impulsní proud (10/350) I imp 5kA/pól 1,5kA/pól -- Měrná energie W/R 156kJ/Ω/pól 39kJ/Ω/pól -- Náboj Q 1,5As/pól 6,5As/pól -- Max. svodový proud (8/0) I max 100kA/pól 50kA/pól 40kA/pól Jmenovitý svodový proud (8/0) I n 5kA/pól 0kA/pól 0kA/pól Ochranná úroveň (při I n ) 1,4kV 1,4kV 1,5kV Zbytkové napětí (při I imp ) 1,3kV 1,kV 1,1kV Následný proud I f Termické odpojení ano, optický ukazatel ano, optický ukazatel ano, optický ukazatel na pól Max. předjištění 50A gl 50A gl 15A gl Hmotnost (s pomocným kontaktem) 630g (640g) 430g (440g) 45g (435g) Rozsah pracovních teplot -40 C C Montáž Krytí Šířka (DIN43880) Pomocný kontakt 35 mm DIN lišta IP0 3TE 50VAC/0,5A; 15VAC/3A Stran a Kombinované svodiče série PROTEC 5kA Svodič přepětí PROTEC BC TNC 75/5 Svodič přepětí PROTEC BC TNC 75/5, pomocný kontakt IS11330 IS11331 Kombinované svodiče serie Combtec 1,5kA Svodič přepětí COMBTEC BC TNC 75/1,5 Svodič přepětí COMBTEC BC TNC 75/1,5, pomocný kontakt IS1130 IS1131 Svodiče serie VARTEC Vartec C TNC-Set 55V/0kA Vartec C TNC-Set 55V/0kA + pomocný kontakt IS IS Příslušenství Propojka svodiče přepětí B/C a proudového chrániče FI, 3-pólová IS050019

4 w Svodiče bleskových proudů a svodiče přepětí pro síť TN-S IS11340 IS1140 IS Svodiče bleskových proudů, svodiče přepětí pro síť TN-S, kombinované svodiče bleskových proudů (T1) a svodiče přepětí (T) jsou koncipované jako bezpečnostní prvek s rychlou a jednoduchou instalací Aplikace pro ochrannou hladinu I+II (série Protec) a ochrannou hladinu III+IV (série Combtec) 5kA (10/350) - série Protec, 1,5kA (10/350) - série Combtec Vhodné pro konkrétní typy instalace a podmínky provozu Svodiče přepětí Vartec mají zásuvné moduly pro snadnou a rychlou výměnu w Rozměry w Doporučené schéma zapojení

5 w Svodiče bleskových proudů a svodiče přepětí pro síť TN-S Protec TNS Combtec TNS Vartec TNS Objednací číslo (s pomocným kontaktem) IS (IS ) IS (IS1141--) IS (IS ) Zkoušeno podle IEC /ČSN EN Třída 1 + (B + C) Třída 1 + (B + C) Třída (C) Ochranná hladina Třída 1 + (B + C) Třída 1 + (B + C) Třída (C) Max. pracovní napětí U c I + II III + (IV) Ochrana proti přepětí Impulsní proud (10/350) I imp 5kA/pól 1,5kA/pól -- Měrná energie W/R 156kJ/Ω/pól 39kJ/Ω/pól -- Náboj Q 1,5As/pól 6,5As/pól -- Max. svodový proud (8/0) I max 100kA/pól 50kA/pól 40kA/pól Jmenovitý svodový proud (8/0) I n 5kA/pól 0kA/pól 0kA/pól Ochranná úroveň (při I n ) 1,4kV 1,4kV 1,5kV Zbytkové napětí (při I imp ) 1,3kV 1,kV 1,1kV Následný proud I f Termické odpojení ano, optický ukazatel ano, optický ukazatel ano, optický ukazatel na pól Max. předjištění 50A gl 50A gl 15A gl Hmotnost (s pom. kontaktem) 830g (840g) 580g (590g) 570g (575g) Rozsah pracovních teplot -40 C C Montáž Krytí Šířka (DIN43880) Pomocný kontakt 35 mm DIN lišta IP0 4TE 50VAC/0,5A; 15VAC/3A Stran a Kombinované svodiče série PROTEC 5kA Svodič přepětí PROTEC BC TNS 75/5 Svodič přepětí PROTEC BC TNS 75/5, pomocný kontakt IS11340 IS11341 Kombinované svodiče serie Combtec 1,5kA Svodič přepětí COMBTEC BC TNS 75/1,5 Svodič přepětí COMBTEC BC TNS 75/1,5, pomocný kontakt Svodič přepětí COMBTEC BCD TNS 75/1,5, pomocný kontakt IS1140 IS1141 IS11441 Svodiče serie VARTEC Vartec C TNS-Set 55V/0kA Vartec C TNS-Set 55V/0kA + pomocný kontakt IS IS Příslušenství Propojka svodiče přepětí B/C a proudového chrániče FI, 4-pólová IS05000

6 w Svodiče bleskových proudů (T1) a svodiče přepětí (T) TT IS11311 IS1110 IS Svodiče bleskových proudů, svodiče přepětí pro sítě TT a TN-S, kombinované svodiče bleskových proudů (T1) a svodiče přepětí (T) jsou koncipované jako bezpečnostní prvek s rychlou a jednoduchou instalací. Aplikace pro ochrannou hladinu I+II (série Protec) a ochrannou hladinu III+IV (série Combtec) 5kA (10/350) - série Protec, 1,5kA (10/350) - série Combtec Vhodné pro konkrétní typy instalace a podmínky provozu Svodiče přepětí Vartec mají zásuvné moduly pro snadnou a rychlou výměnu w Rozměry w Doporučené schéma zapojení

7 w Svodiče bleskových proudů (T1) a svodiče přepětí (T) TT Protec TT Combtec TT Vartec TT Objednací číslo (s pomocným kontaktem) (IS ) IS (IS1111--) IS (IS ) Zkoušeno podle IEC /ČSN EN Třída 1 + (B + C) Třída 1 + (B + C) Třída (C) Ochranná hladina I + II III + (IV) Ochrana proti přepětí Max. pracovní napětí U c 75VAC (350VDC) 75VAC (350VDC) 55VAC Impulsní proud (10/350) I imp 5kA/Pól - 100kA 1,5kA/Pól - 50kA -- Měrná energie W/R 156kJ/Ω/Pól 39kJ/Ω/Pól - 1MJ/Ω -- Náboj Q 1,5As/Pól 6,5As/Pól - 5As -- Max. svodový proud (8/0) I max 100kA/Pól 50kA/Pól - 50kA 40kA/Pól Jmenovitý svodový proud (8/0) I n 5kA/Pól - 100kA 0kA/Pól - 50kA 0kA/Pól Ochranná úroveň (při I n ) 1,4kV ( 1,75kV) 1,4kV ( 1,5kV) 1,5kV Zbytkové napětí (při I imp ) 1,3kV 1,kV 1,1kV Následný proud I f Termické odpojení ano, optický ukazatel ano, optický ukazatel ano, optický ukazatel na pól Max. předjištění 50A gl 50A gl 15A gl Hmotnost (s pom. kontaktem) (910g) 655g (665g) 630g (640g) Rozsah pracovních teplot -40 C C Montáž Krytí 35 mm DIN lišta Šířka (DIN43880) 5TE 4TE Pomocný kontakt IP0 50VAC/0,5A; 15VAC/3A Stran a Kombinované svodiče série PROTEC 5kA Svodič přepětí PROTEC BC TT 75/5, pomocný kontakt IS11311 Kombinované svodiče serie Combtec 1,5kA Svodič přepětí COMBTEC BC TT 75/1,5 Svodič přepětí COMBTEC BC TT 75/1,5, pomocný kontakt IS1110 IS1111 Svodiče serie VARTEC Vartec C TT-Set 55V/0kA Vartec C TT-Set 55V/0kA +H IS IS Příslušenství Propojka svodiče přepětí B/C a proudového chrániče FI, 4-pólová IS05000

8 w Svodiče bleskových proudů (T1) a svodiče přepětí (T) - série Powertec Série Powertec je založena na technologii jiskřiště. Tím je zaručeno galvanické oddělení s izolačním odporem v řádech gigaohmů. Montáž mezi fázové vodiče a N-vodič a nulový vodič a ochranný vodič. Montáž bez rozestupů od ostatních přístrojů je dána použitím jiskřiště plněného vzácnými plyny. IS IS Objednací číslo IS010111, IS01011 IS010113, IS Impulsní proud I imp (10/350): 5 ka (10/350) 60 ka (10/350) Náboj Q 1,5 As 30 As Stra na Měrná energie W/R 160 kj/ω 900 kj/ω Objednací číslo (s pomocným kontaktem) IS01011 IS Max. pracovní napětí U c : 335 VAC Ochranná hladina U p :,5 kv Max. předjištění 160 A gl Jmenovité stejnosměrné napětí: 900 ± 0% Izolační odpor Risol: > Reakční čas: < 50 ns Zkratová odolnost při max. předjištění: 5 ka (10/350) Rozsah teplot -40 C až +85 C Max. průřezy připojovacích vodičů: Laněný 50 (doporučený) / Jemně slaněný 35 Utahovací moment svorek: 4,5 Nm Materiál krytu: Polykarbonát (bezhalogenový), šedý Krytí: IP0 Montáž: DIN-lišta 35 mm Rozměry: 35 x 64 x 90 mm Objednací číslo IS IS Impulsní proud I imp (10/350): 50 ka (10/350) 100 ka (10/350) Náboj Q 5 As 50 As Měrná energie W/R 65 kj/ω 500 kj/ω Jmenovitý svodový proud (8/0) I n : 50 ka (8/0) 100kA (8/0) Ochranná úroveň U as : < 4,0 kv < 4,0 kv Max. pracovní napětí U c : Ochranná úroveň U p : 55 VAC 4,0 kv Izolační odpor Risol: > % Spouštěcí napětí 1,5/50: < 4,0 kv Rozsah pracovních teplot -40 C až +85 C Max. průřezy připojovacích vodičů: Laněný 50 (doporučený) / Jemně slaněný 35 Utahovací moment: 4,5 Nm Materiál: Polykarbonát (bezhalogenový), šedý Krytí: IP0 Montáž: DIN-lišta 35 mm Rozměry: 35 x 64 x 90 mm Svodič (T3) pro napájecí vedení Svodič přepětí 5kA,B/C Svodič přepětí 5kA, B/C, pomocný kontakt Svodič přepětí 60kA B/C Svodič přepětí 60kA, B/C, pomocný kontakt Jiskřiště N-PE 50kA, třída I/B Jiskřiště N-PE 100kA, třída I/B IS IS01011 IS IS IS IS010094

9 w Svodiče bleskových proudů (T1) a svodiče přepětí (T) - série Powertec Jemná ochrana (T3) pro ovládací obvody Propojovací lišta pro svodič přepětí B/C, 3-pólová, TN-C Propojovací lišta pro svodič přepětí B/C, 4-pólová, TN-S IS IS010174

10 w Svodiče přepětí (T) - série Vartec (jednotlivé díly) IS IS IS IS Svodiče serie Vartec představují ochranné řešení třídy (TII). Jsou zkoušeny a certifikovány podle ČSN/EN Aplikace svodičů přepětí série Vartec je nutná ve všech novostavbách nebo při významných změnách již existující elektroinstalace. Svodiče jsou navrženy jako zásuvné moduly. Odpadá tak propojování jednotlivých přístrojů. IS01035 Stra na w Rozměry w Rozměry

11 w Svodiče přepětí (T) - série Vartec (jednotlivé díly) 30V (+0) 30V (1+1) TN-C (3+0) TN-S (4+0) TT [TN-S] (3+1) Max. pracovní napětí 55VAC 335VAC 55VAC 335VAC 55VAC 335VAC 55VAC 335VAC 55VAC 335VAC Třída / 0kA (8/0) Třída / 15kA (8/0) Sets s pom. kontaktem bez p. kontaktu s pom. kontaktem bez p. kontaktu Základna IS01033 IS0103 IS01033 IS0103 Moduly x IS01035 x IS01035 x IS x IS Základna IS01033 IS0103 IS01033 IS0103 Moduly x IS x IS x IS x IS Základna IS01031 IS01030 IS01031 IS01030 Moduly IS IS IS IS Základna IS01031 IS01030 IS01031 IS01030 Moduly IS IS IS IS Základna IS IS IS IS Moduly 3 x IS x IS x IS x IS Základna IS IS IS IS Moduly 3 x IS x IS x IS x IS Základna IS IS01034 IS IS01034 Moduly 4 x IS x IS x IS x IS Základna IS IS01034 IS IS01034 Moduly 4 x IS x IS x IS x IS Základna IS IS IS IS Moduly 3 x IS x IS x IS x IS Základna IS IS IS IS Moduly 3 x IS x IS x IS x IS s pom. kontaktem x IS x IS x IS Třída Třída / 0kA (8/0) Třída / 15kA (8/0) T / C / II - Set Jmenovitý svodový proud (8/0) I n 0kA 15kA 0kA x bez p. kontaktu x IS x IS x IS x Stran a Max. svodový proud (8/0) I max 40kA 30kA 40kA Max. pracovní napětí U c 55 / 335VAC 55VAC Následný proud I f Ochraná hladina Zbytkové napětí při 5kA Max. předjištění Zkratová odolnost Materiál: Rozsah pracovních teplot 1,5kV 1,1kV 15A gl 5kA/50Hz Termoplast, UL94V-0-40 C C Modul svodiče - série Vartec Zásuvný modul svodiče TII - varistor VVM 55/0 - série Vartec Zásuvný modul svodiče TII - jiskřiště VGM 0 - série Vartec Zásuvný modul svodiče TII - varistor VVM 55/15 - série Vartec Zásuvný modul svodiče TII - varistor VVM 30/15 - série Vartec Zásuvný modul svodiče TII - varistor VVM 30/0 - série Vartec IS01035 IS IS IS Základna - série Vartec Patice 1-pólová pro varistor (VVM) - série Vartec Patice 1-pólová pro varistor (VVM), pomocný kontakt - série Vartec Patice 1-pólová pro jiskřiště (VGM) - série Vartec Patice 1-pólová pro varistor (VVM) a jiskřiště (VGM) - série Vartec Patice 1+1 pro varistor(vvm) a jiskřiště(vgm), pomocný kontakt - série Vartec Patice -pólová pro varistor (VVM) - série Vartec Patice -pólová pro varistor (VVM), pomocný kontakt - série Vartec Patice 3-pólová pro varistor (VVM) - série Vartec Patice 3-pólová pro varistor (VVM), pomocný kontakt - série Vartec Patice pro 3x varistor (VVM) a 1x jiskřiště (VGM) - série Vartec Patice pro 3x varistor (VVM) a 1x jiskřiště (VGM), pomocný kontakt - série Vartec Patice 4-pólová pro varistor (VVM) - série Vartec Patice 4-pólová pro varistor (VVM), pomocný kontakt - série Vartec IS IS IS01031 IS01030 IS01031 IS0103 IS01033 IS IS IS IS IS01034 IS010343

12 w Svodiče přepětí (T) - série Vartec (jednotlivé díly) Příslušenstvcí - série Vartec Propojka mezi svodi em přepětí a proudovým chráni em, 3-pólová IS010179

13 w Svodiče přepětí (T) - série UAS IS IS IS IS Svodiče přepětí série UAS představují ochranné řešení třídy (TII). Jsou zkoušeny a certifikovány podle ČSN/EN Aplikace svodičů přepětí série UAS je nutná ve všech novostavbách nebo při významných změnách již existující elektroinstalace. Svodiče jsou připraveny k okamžité instalaci. Montáž ve všech zařízeních dle platných norem. IS IS Svodiče jsou navrženy jako zásuvné moduly, odpadá tak propojování jednotlivých přístrojů. w Rozměry w Rozměry Třída Max. pracovní napětí U c Max. svodový proud I max Jmenovitý svodový proud I n Ochranná úroveň U p <1,4kV T / C 80VAC 40kA 0kA Následný proud I f ---- Max. předjištění Rozsah pracovních teplot Krytí Utahovací moment svorek: 15AgL -40 C až +70 C IP40,4-3Nm

14 w Svodiče přepětí (T) - série UAS Zkratová odolnost Pomocný kontakt Ukazatel 50kA/50Hz IS Ano (zelená/červená) Kompletní svodiče přepětí - série UAS Stran a T/C - svodič přepětí kompletní, 1-pólový 80V T/C - svodič přepětí kompletní, -pólový 80V T/C - svodič přepětí kompletní, 3-pólový 80V T/C - svodič přepětí kompletní, 4-pólový 80V T/C - svodič přepětí kompletní, pólový 80V T/C - svodič přepětí kompletní, pólový 80V T/C - svodič přepětí kompletní, 1-pólový 580V Příslušenství - série UAS Pomocný kontakt pro svodiče přepětí série UAS (IS0104XX) T/C - modul svodiče přepětí VV 80V T/C - modul svodiče přepětí GG 60V Propojovací lišta pro svodič přepětí třídy C, 3-pólová,1-fázová Propojovací lišta pro svodič přepětí třídy C, 4-pólová,1-fázová Zkratová spojka pro 4 svodiče přepětí 1-pólové IS IS IS IS IS IS IS IS IS IS IS IS IS A w Svodiče přepětí (T) - série Vartec 1TE Svodiče přepětí série Vartec se vyznačují úsporou místa při samotné instalaci Šířka 1TE pro svodič L1,N, PE Jmenovitý svodový proud 10kA Maximální předjištění 100AgL IS Třída Šířka Max. pracovní napětí U c Max. svodový proud I max Jmenovitý svodový proud I n Ochranná úroveň U p Max. předjištění T / C 1TE 335VAC 0kA/Pól 10kA/Pól <1,9kV (L-N)<1,1kV (L/N-PE) 100AgL Modul svodiče přepětí C/II, L+N, 10kA 335V, typ VEPG Patice pro VMG Patice pro VMG75 včetně pomocného kontaktu IS IS01001 IS0100

15 Svodiče přepětí pro fotovoltaické aplikace w Svodiče bleskových proudů a přepětí pro fotovoltaická zařízení Svodiče série PHOTEC třídy T I a T II byly speciálně vyvinuty pro ochranu fotovoltaických zařízení před přímým a nepřímým úderem blesku. Pro aplikaci pro ochrannou hladinu III a IV. Dvě svorky na každý pól umožňují jednoduché a spolehlivé propojení vodičů a přístrojů. Kombinace svodičů bleskového proudu T I a svodiče přepětí T II nevyžaduje montáž žádných dalších ochran proti přepětí mezi panely a střídačem. IS IS01111-A Datec T Datec T3 Objednací číslo IS IS14xx-- Třída T / C T3 / D Jmenovité napětí U n / 1 / 4 / 30VDC Maximální trvalé pracovní napětí U c 100VDC (75VAC) 7 / 15 / 8 / 33VDC Maximální svodový proud I max 40kA 0kA Jmenovitý svodový proud I n 0kA 10kA Maximální impulsní svodový proud I imp (10/350) 5kA --- Jmenovitý proud I n --- 1A Seriová impedance R s --- 1,6-,0Ohm Ochranná hladina U p <0,6kV --- Následný proud I t Max.předjištění 15AgL --- Zkratová odolnost 5kA/50Hz --- Pomocný kontakt ano ne Max. připojovací průřez 35mm (plný vodič), 4mm 5mm (laněný vodič) Šířka 1TE 1mm Rozsah pracovních teplot -40 C až +80 C Krytí (po namontování) IP0 Svodiče bleskových proudů (T1) a svodiče přepětí (T) 1,5kA Svodič přepětí PHOTEC BC TI + TII 1000/1,5 Svodič přepětí PHOTEC BC TI + TII 1000/1,5 + pomocný kontakt Svodič přepětí PHOTEC BC TI + TII 550/1,5 Svodič přepětí PHOTEC BC TI + TII 550/1,5 + pomocný kontakt IS IS IS IS Svodiče přepětí (T) Svodič přepětí PHOTEC C TII 1000/0 Svodič přepětí PHOTEC C TII 1000/0 + pomocný kontakt Svodič přepětí PHOTEC C TII 550/0 Svodič přepětí PHOTEC C TII 550/0 + pomocný kontakt Svodič přepětí PHOTEC C TII 550/0, zásuvný modul Svodič přepětí PHOTEC C TII 1000/0, zásuvný modul IS01110-A IS01111-A IS01150-A IS01151-A IS0115-A IS01153-A

16 Zemnící materiál včetně uzemnění w Zemnící materiál BG BG BG010V4A Zemnící dráty a pásky Vysoká kvalita provedení Různé typy podle konkrétního požadavku instalace Nerezové dráty v balení 5kg Pásková ocel Páska zemnící, žárově zinkovaná ocel 30 x 3,0 mm, 1 cívka~50kg~69m Páska zemnící, žárově zinkovaná ocel 40 x 4,0 mm, 1cívka~50kg~39m Dráty Drát kruhový, žárově zinkovaná ocel Ø 8 mm, 1cívka~50kg~15m Drát kruhový, žárově zinkovaná ocel Ø 10 mm, 1cívka~50kg~81m Drát kruhový nerez A4 Ø 10 mm, 1cívka~5kg~40m Drát zemnící Al měkký Ø 8 mm, 1cívka~10kg~74m BG BG BG BG BG010V4A BG040081

17 Zemnící materiál včetně uzemnění w Zemniče BG BG11000 BG60001 BG00056 Zemniče pro různé aplikace Vysoká kvalita provedení Křížový zemnič Zemnič křížový, žárově zinkovaná ocel 50x50 x3 mm délka 1,5m BG Zemnící tyč Zemnící tyč, žárově zinkovaná ocel Ø 0mm 1,5m drážkovaný konec Zemnící tyč, žárově zinkovaná ocel Ø 5mm 1,5m drážkovaný konec Zemnící tyč nerez A4 Ø 0mm 1,5m drážkovaný konec BG11000 BG11007 BG00159 Špička zemniče a natlouklací hlava Špička zemniče natloukací Ø0mm, žárově zinkovaná ocel Špička zemniče natloukací Ø5mm, žárově zinkovaná ocel Hlava natloukací zemniče Ø 0 mm BG60001 BG65001 BG00056

18 Zemnící materiál včetně uzemnění w Zemnící materiál BS90000 BG00530 BG BG Stran a BG0043 BG0045 BG0046 Svorky pospojení Vysoká kvalita provedení Potencionální svorka Svorka vyrovnání potenciálu BS90000 Revizní dvířka a krabice pro pásková vedení Krabice pro ocelovou pásku 4x40mm/kruhový drát 10mm BG00530 Dvířka inspekční pro zkušební svorku pod omítku, žárově zinkovaná ocel 155x05mm Objímka pro okapové roury Objímka okapové roury, nerez A Ø 100 mm Objímka okapové roury, nerez A Ø 80 mm Objímka okapové roury, nerez A Ø 10 mm Svorka pro pásky Zemnící objímka nerez A pro trubku Ø 8-18mm připojení,5-16mm² Zemnící objímka nerez A pro trubku Ø 8-50mm připojení,5-16mm² Zemnící objímka nerez A pro trubku Ø 8-114mm připojení,5-16mm² Zemnící objímka nerez A pro trubku Ø 8-165mm připojení,5-16mm² BG BG BG BG91157 BG0043 BG0044 BG0045 BG0046

19 Zemnící materiál včetně uzemnění w Propojovací a zakončovací svorky BG00179S BG BG BG BG BG00044 BG0000 Propojovací a zakončovací svorky a pásky Vysoká kvalita provedení Svorky Multi Svorka multifunkční, nerez A4 Ø 10 mm Svorka multifunkční, žárově zinkovaná ocel Ø 8-10 mm Svorka multi nerez A Ø 8-10 mm BG00179S BG00170 BG54081 Spojky zemniče Spojka zemniče U, žárově zinkovaná ocel Ø8-10 až Ø 16 mm Propojka ES Kontrolní svorka ES Ø 8-10 mm Propojka KS Spojka, žárově zinkovaná ocel Ø 6-10 mm, hliníkový kroužek Diagonální svorka Svorka křížová diagonální, žárově zinkovaná ocel 30 mm/ø 8-10 mm, -díly Svorka křížová diagonální, žárově zinkovaná ocel 30 mm/ 30 mm, -díly Křížová svorka Svorka křížová, žárově zinkovaná ocel 40 mm/40 mm, -díly Svorka křížová, žárově zinkovaná ocel 40 mm/ø 8-10 mm, -díly Svorka křížová, žárově zinkovaná ocel 30 mm/ø 8-10 mm, -díly Svorka křížová, žárově zinkovaná ocel 30 mm/30 mm, -díly BG BG BG BG BG11135 BG00044 BG01044 BG0013 BG00133 Svorka zemniče Svorka zemniče, žárově zinkovaná ocel Ø0mm, vodič Ø10mm Svorka zemniče nerez A4 Ø0mm, vodič Ø10mm Svorka zemniče, žárově zinkovaná ocel Ø0mm 3-díly 30 +Ø8-10 Svorka zemniče nerez A4 Ø0mm 3-díly 30 + Ø10 Svorka zemniče, žárově zinkovaná ocel Ø5mm, vodič Ø10mm Svorka zemniče, žárově zinkovaná ocel Ø5mm 3-díly 30 +Ø8-10 BG0000 BG00018 BG BG00017 BG0001 BG111357

20 Zemnící materiál včetně uzemnění w Propojovací a zakončovací svorky Svorka zemni e Svorky pro zemnění Zemnící sada pro PV systém M10 BGPV1010 w Ochrana SAT-zařízení BG49067 BG BG Ochrana SAT a anténních zařízení Propojovací díly Vysoká odolnost při nepříznivém počasí Různá provedení Ty e Jímací ty Al 1,5m Ø 16/10 Jímací ty Al m Ø 16/10 BG BG Izola ní spojky Ty izola ní s držákem jíma e a objímkou pro trubky 5/4-", 60cm Držáky Držák vodi e nerez A s vrutem a hmoždinkou Ø 8mm BG49067 BG w Příslušenství BG00104 BG11045 BG11046 Ostatní prvky jako volitelné příslušenství Vysoká kvalita provedení<br Ochrana před korozí Páska antikorozní 50mm x 10 m BG00104 Rovnací nástroje Nástroj vyrovnávací pro zemnící vodi Ø 8-10 mm, žárově zinkovaná ocel Nástroj vyrovnávací pro zemnící vodi 30mm a Ø 8-10 mm, žárově zinkovaná ocel BG11045 BG11046

21 Zemnící materiál včetně uzemnění w Příslušenství Rovnací nástroje

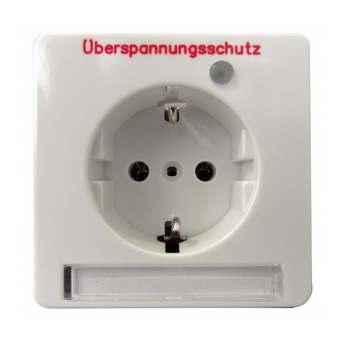

22 Jemná přepěťová ochrana pro řídící, datové a koaxiální vedení w Svodiče přepětí (T3) pro napájecí obvody IS0100 IS IS10100 IS Jemná ochrana pro citlivá zařízení, poslední článek ochrany. Svodiče přepětí nabízejí ochranu zařízení pro všechny typy instalací. Montáž na lištu DIN, šířka 1TE nebo TE Kombinovaná adaptérová zásuvka pro silovou, televizní a počítačovou linku Ochrana přepětí integrovaná v zásuvkách pod omítku EL15130 IS11450 Série UAS (T3) Série Vartec (T3) L-N Modul N-PE Modul Třída T3/ D Max. pracovní napětí U p 75VAC 80VAC 60VAC Jmenovitý svodový proud I n 3kA / Pól,5kA / Pól Kombinovaný impuls U oc (1,/50) 6kV / Pól 6kV / Pól Ochranná úroveň při U oc 0,9kV 0,9kV Stra na Reakční doba <100ns Průřezy vodičů L-N: 6mm PE: 5/35mm Šířka 1TE TE Rozsah teplot -40 C až +80 C -40 C až +70 C Krytí IP40 Kombinované svodiče - Série Vartec Modul svodiče přepětí, 3kA, typ VMG75 Patice pro VMG Patice pro VMG75 včetně pomocného kontaktu IS01000 IS01001 IS0100 Ochrana datových linek (T3) T3/D - svodič přepětí kompletní, pólový 80V T3/D - svodič přepětí kompletní, -pólový 80V T3/D - modul svodiče přepětí GG 80V T3/D - modul svodiče přepětí VV 80V IS IS IS01046 IS Zásuvný modul (T3) Svodič přepětí třídy III (D),,5kA, do krabice, průchozí Svodič přepětí třídy III (D),,5kA do krabice Adaptér zásuvkový SCHUKO 30VAC/16A tř. III Zásuvka SCHUKO pod omítku, přepěť.ochrana, šroub.sv,slo.kost Zásuvka SCHUKO pod omítku s přepěťovou ochrannou 5kA, šroubové svorky, bílá IS01000 IS IS11450 EL15130 EL15134

23 Jemná přepěťová ochrana pro řídící, datové a koaxiální vedení w Svodiče přepětí (T3) pro řídící obvody IS1405 IS17475 Svodiče přepětí série Datec jsou navrženy pro ochranu stejnosměrných napájecích systémů a ovládacích obvodů. Jemná ochrana pro citlivá zařízení musí být instalována co nejblíže k chráněnému zařízení. V kombinaci s předřadnými svodiči přepětí třídy 1 a poskytují optimální ochranu proti tranzientnímu přepětí. Svodiče přepětí pro datové linky Datec pro ochranu řídících vedení nebo linek BUS. Výhodou je nepřerušení datového toku při výměně modulu. Řešení obsahuje 1 mm široký modul pro dvě linky. Díky propojení s DIN lištou není třeba přivádět ochranný vodič. Datec T Datec T3 Objednací číslo IS IS14xx-- Třída T / C T3 / D Jmenovité napětí U n / 1 / 4 / 30VDC Maximální trvalé pracovní napětí U c 100VDC (75VAC) 7 / 15 / 8 / 33VDC Maximální svodový proud I max 40kA 0kA Jmenovitý svodový proud I n 0kA 10kA Maximální impulsní svodový proud I imp (10/350) 5kA --- Jmenovitý proud I n --- 1A Seriová impedance R s --- 1,6-,0Ohm Ochranná hladina U p <0,6kV --- Následný proud I t Max.předjištění 15AgL --- Zkratová odolnost 5kA/50Hz --- Pomocný kontakt ano ne Max. připojovací průřez 35mm (plný vodič), 5mm (laněný vodič) Šířka 1TE 1mm Rozsah pracovních teplot Krytí (po namontování) -40 C až +80 C IP0 4mm Příslušenství Svodič DATEC 5VDC 1A Svodič DATEC 4VDC 1A Svodič DATEC 30VDC 1A IS1405 IS144 IS1430 w Svodič přepětí (T3) pro koaxiální linky Nejen silnoproudá část, ale také i koaxiální a datové linky musí být adekvátně chráněné. I na nich se může indukovat přepětí, které následně může poškodit koncové prvky. Typické aplikace: svody TV anten nebo satelitů k přijímačům nebo stanicím. IS1044 Ochrana koaxialních vedení (T3) Přepěťová ochrana koaxiálního vedení, x F- female, 75Ohmů, 5kA IS1044
