Wilo Praha s.r.o. Obchodní Čestlice. Ceník vybraných typů čerpadel platný od 1.dubna 2012 uvedené ceny jsou bez DPH

Transkript

1 Wilo Praha s.r.o. Obchodní Čestlice Ceník vybraných typů čerpadel platný od 1.dubna 2012 uvedené ceny jsou bez DPH

2 Wilo-Yonos Pico Konstrukční provedení Mokroběžné oběhové čerpadlo se závitovým připojením Synchronní elektronicky komutovaný motor (ECM) odolný proti zablokování s integrovanou plynulou regulací otáček v závislosti na diferenčním tlaku s nejvyšší účinností Nasazení Veškeré druhy topných soustav, klimatizační soustavy průmyslové uzavřené soustavy Technická data povolená teplota media -10 C až +95 C napájení 1~230 V, 50 Hz krytí IP 44, IP X2 D závitové připojení Rp ½, Rp 1 a Rp 1¼ max. provozní tlak 6 bar Zajímavosti a přednosti produktu třída energetické účinnosti A čerpadlo s vysokou účinností pro jedno a dvougenerační rodibnné domy jakož i pro domy od dvou do 6 bytových jednotek až 90% úspora energie ve srovnání se standardními čerpadly bez regulace otáček minimální příkon 4 W volitelné regulační režimy pro optimální výkonové přizpůsobení čerpadla podmínkám soustavy Δp-c (konstantní diferenční tlak) a Δp-v (variabilní diferenční tlak) LED číselník pro nastavení požadované hodnoty tlakového přínosu (výtlačné výšky) a zobrazení okamžité hodnoty spotřeby elektrické energie integrovaná ochrana motoru odvzdušňovací provoz pro odvzdušnění motorového prostoru rychlé připojení k síti zástrčkou Wilo-Connector flexibilní montáž díky kompaktní stavbě čerpadla velmi vysoký záběrový moment pro jistý start Cenová skupina č.44 Wilo-Yonos PICO Typ Yonos PICO 15/1-4 Yonos PICO 15/1-6 Yonos PICO 25/1-4 Yonos PICO 25/ Yonos PICO 25/1-6 Yonos PICO 25/ Yonos PICO 30/1-4 Yonos PICO 30/1-6 připoj třída stavební jmen. napětí hmotnost paleta Obj.číslo Rp účinnosti délka l 0 tlak PN U m ks in mm bar V kg ½ A ~230 2, S ½ A ~230 2, S A ~230 2, S A ~230 2, S A ~230 2, S A ~230 2, S ¼ A ~230 2, S ¼ A ~230 2, S do dá ní Kč bez DPH Cenová skupina č.3 Příslušenství Typ zástrčka Wilo-Connector tepelná izolace Yonos PICO S... dodací lhůta - zboží je skladem. Obj.číslo Kč S 449 S

3 Wilo-Stratos Pico Konstrukční provedení Mokroběžné oběhové čerpadlo se závitovým připojením Synchronní elektronicky komutovaný motor (ECM) odolný proti zablokování s integrovanou plynulou regulací otáček v závislosti na diferenčním tlaku s nejvyšší účinností, včetně deblokační funkce při rozběhu Nasazení Veškeré druhy topných soustav, klimatizační soustavy průmyslové uzavřené soustavy Technická data povolená teplota media +2 C až +110 C napájení 1~230 V, 50 Hz krytí IP 44 závitové připojení Rp ½, Rp 1 a Rp 1¼ max. provozní tlak 10 bar Zajímavosti a přednosti produktu třída energetické účinnosti A čerpadlo s vysokou účinností pro jedno a dvougenerační rodibnné domy jakož i pro domy od dvou do 6 bytových jednotek až 90% úspora energie ve srovnání se standardními čerpadly bez regulace otáček minimální příkon 3 W volitelné regulační režimy pro optimální výkonové přizpůsobení čerpadla podmínkám soustavy Δp-c (konstantní diferenční tlak) a Δp-v (variabilní diferenční tlak) automatický noční útlum integrovaná ochrana motoru LC-Display s údajem o okamžité spotřebě ve W a celkové spotřebě v kw odvzdušňovací provoz pro automatické odvzdušnění prostoru rotoru rychlé připojení k síti zástrčkou Wilo-Connector flexibilní montáž díky kompaktní stavbě čerpadla velmi vysoký záběrový moment pro jistý start Cenová skupina č.1 Wilo-Stratos PICO Typ Stratos PICO 15/1-4 Stratos PICO 15/1-6 Stratos PICO 25/1-4 Stratos PICO 25/ Stratos PICO 25/1-6 Stratos PICO 25/1-6-RG Stratos PICO 25/ Stratos PICO 30/1-4 Stratos PICO 30/1-6 Price group: W3 Příslušenství Typ zástrčka Wilo-Connector připojení třída energ. stav. délka prov.tlak napájení hmotnost ks Obj.číslo dod Kč Rp účinnosti l0 PN m mm bar kg ½ A ~230 V, 1, S ½ A ~230 V, 1, S A ~230 V, 2, S A ~230 V, 1, S A ~230 V, 2, S A ~230 V, 2, S A ~230 V, 1, S ¼ A ~230 V, 2, S ¼ A ~230 V, 2, S Obj.číslo Kč S 343

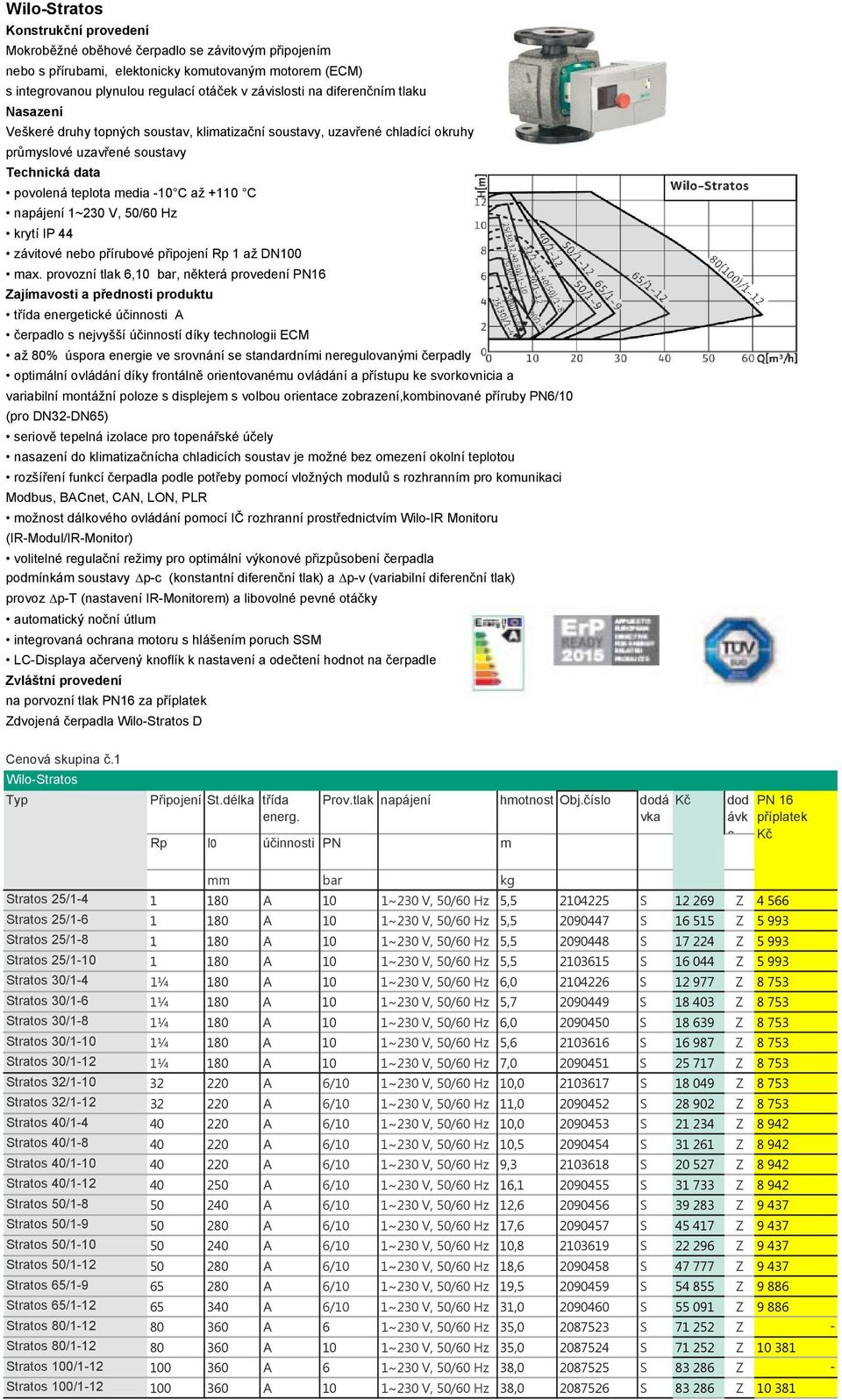

4 Wilo-Stratos Konstrukční provedení Mokroběžné oběhové čerpadlo se závitovým připojením nebo s přírubami, elektonicky komutovaným motorem (ECM) s integrovanou plynulou regulací otáček v závislosti na diferenčním tlaku Nasazení Veškeré druhy topných soustav, klimatizační soustavy, uzavřené chladící okruhy průmyslové uzavřené soustavy Technická data povolená teplota media -10 C až +110 C napájení 1~230 V, 50/60 Hz krytí IP 44 závitové nebo přírubové připojení Rp 1 až DN100 max. provozní tlak 6,10 bar, některá provedení PN16 Zajímavosti a přednosti produktu třída energetické účinnosti A čerpadlo s nejvyšší účinností díky technologii ECM až 80% úspora energie ve srovnání se standardními neregulovanými čerpadly optimální ovládání díky frontálně orientovanému ovládání a přístupu ke svorkovnicia a variabilní montážní poloze s displejem s volbou orientace zobrazení,kombinované příruby PN6/10 (pro DN32-DN65) seriově tepelná izolace pro topenářské účely nasazení do klimatizačnícha chladicích soustav je možné bez omezení okolní teplotou rozšíření funkcí čerpadla podle potřeby pomocí vložných modulů s rozhranním pro komunikaci Modbus, BACnet, CAN, LON, PLR možnost dálkového ovládání pomocí IČ rozhranní prostřednictvím Wilo-IR Monitoru (IR-Modul/IR-Monitor) volitelné regulační režimy pro optimální výkonové přizpůsobení čerpadla podmínkám soustavy Δp-c (konstantní diferenční tlak) a Δp-v (variabilní diferenční tlak) provoz Δp-T (nastavení IR-Monitorem) a libovolné pevné otáčky automatický noční útlum integrovaná ochrana motoru s hlášením poruch SSM LC-Displaya ačervený knoflík k nastavení a odečtení hodnot na čerpadle Zvláštní provedení na porvozní tlak PN16 za příplatek Zdvojená čerpadla Wilo-Stratos D Cenová skupina č.11 Wilo-Stratos Typ Připojení St.délka třída energ. Prov.tlak napájení hmotnost Obj.číslo dodá vka Rp l0 účinnosti PN m Kč dod PN 16 ávk a příplatek Kč mm bar kg Stratos 25/ A 10 1~230 V, 50/60 Hz 5, S Z Stratos 25/ A 10 1~230 V, 50/60 Hz 5, S Z Stratos 25/ A 10 1~230 V, 50/60 Hz 5, S Z Stratos 25/ A 10 1~230 V, 50/60 Hz 5, S Z Stratos 30/1-4 1¼ 180 A 10 1~230 V, 50/60 Hz 6, S Z Stratos 30/1-6 1¼ 180 A 10 1~230 V, 50/60 Hz 5, S Z Stratos 30/1-8 1¼ 180 A 10 1~230 V, 50/60 Hz 6, S Z Stratos 30/1-10 1¼ 180 A 10 1~230 V, 50/60 Hz 5, S Z Stratos 30/1-12 1¼ 180 A 10 1~230 V, 50/60 Hz 7, S Z Stratos 32/ A 6/10 1~230 V, 50/60 Hz 10, S Z Stratos 32/ A 6/10 1~230 V, 50/60 Hz 11, S Z Stratos 40/ A 6/10 1~230 V, 50/60 Hz 10, S Z Stratos 40/ A 6/10 1~230 V, 50/60 Hz 10, S Z Stratos 40/ A 6/10 1~230 V, 50/60 Hz 9, S Z Stratos 40/ A 6/10 1~230 V, 50/60 Hz 16, S Z Stratos 50/ A 6/10 1~230 V, 50/60 Hz 12, S Z Stratos 50/ A 6/10 1~230 V, 50/60 Hz 17, S Z Stratos 50/ A 6/10 1~230 V, 50/60 Hz 10, S Z Stratos 50/ A 6/10 1~230 V, 50/60 Hz 18, S Z Stratos 65/ A 6/10 1~230 V, 50/60 Hz 19, S Z Stratos 65/ A 6/10 1~230 V, 50/60 Hz 31, S Z Stratos 80/ A 6 1~230 V, 50/60 Hz 35, S Z - Stratos 80/ A 10 1~230 V, 50/60 Hz 35, S Z Stratos 100/ A 6 1~230 V, 50/60 Hz 38, S Z - Stratos 100/ A 10 1~230 V, 50/60 Hz 38, S Z

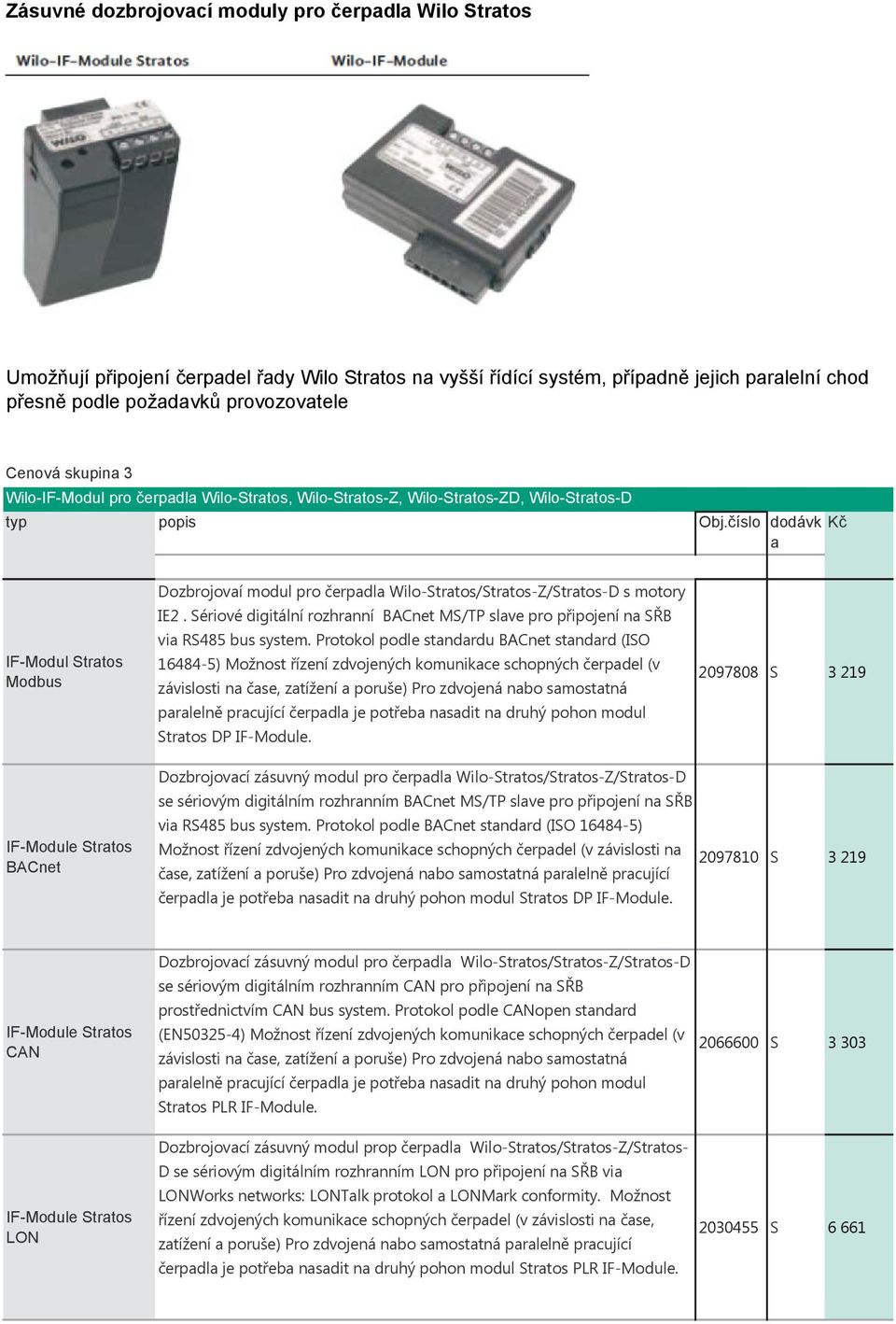

5 Zásuvné dozbrojovací moduly pro čerpadla Wilo Stratos Umožňují připojení čerpadel řady Wilo Stratos na vyšší řídící systém, případně jejich paralelní chod přesně podle požadavků provozovatele Cenová skupina 3 Wilo-IF-Modul pro čerpadla Wilo-Stratos, Wilo-Stratos-Z, Wilo-Stratos-ZD, Wilo-Stratos-D typ popis Obj.číslo dodávk a Kč IF-Modul Stratos Modbus Dozbrojovaí modul pro čerpadla Wilo-Stratos/Stratos-Z/Stratos-D s motory IE2. Sériové digitální rozhranní BACnet MS/TP slave pro připojení na SŘB via RS485 bus system. Protokol podle standardu BACnet standard (ISO ) Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit na druhý pohon modul Stratos DP IF-Module S IF-Module Stratos BACnet Dozbrojovací zásuvný modul pro čerpadla Wilo-Stratos/Stratos-Z/Stratos-D se sériovým digitálním rozhranním BACnet MS/TP slave pro připojení na SŘB via RS485 bus system. Protokol podle BACnet standard (ISO ) Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit na druhý pohon modul Stratos DP IF-Module S IF-Module Stratos CAN Dozbrojovací zásuvný modul pro čerpadla Wilo-Stratos/Stratos-Z/Stratos-D se sériovým digitálním rozhranním CAN pro připojení na SŘB prostřednictvím CAN bus system. Protokol podle CANopen standard (EN ) Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit na druhý pohon modul Stratos PLR IF-Module S IF-Module Stratos LON Dozbrojovací zásuvný modul prop čerpadla Wilo-Stratos/Stratos-Z/Stratos- D se sériovým digitálním rozhranním LON pro připojení na SŘB via LONWorks networks: LONTalk protokol a LONMark conformity. Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit na druhý pohon modul Stratos PLR IF-Module S 6 661

6 IF-Module Stratos PLR IF-Module Stratos Ext. Off Dozbrojovací zásuvný modul pro čerpadlůa Wilo-Stratos/Stratos-Z/Stratos- D se sériovým digitálním rozhranním PLR interface pro připojení na SŘB pomocí Wilo propojovacího knvertoru nebo jiného propojovacího konvertoru. Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit 2 x PLR IF-Modul. Propojovací dvožilový kabel 0.7 m je součástí dodávky S Dozbrojovací modul pro čerpadla Wilo-Stratos/Stratos-Z/Stratos-D s nadřazeným vstupem přednostního OFF (Vyp) a vstupem externího řídícího signálu 0-10 V (nastavení otáček nebo pracovního bodu) pro připojení na SŘB. Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti S na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit na druhý pohon PLR IF-Modul. IF-Module Stratos Ext. Min Dozbrojovací modul pro čerpadla Wilo-Stratos/Stratos-Z/Stratos-D s nadřazeným vstupem přednostního MIN a vstupem externího řídícího signálu 0-10 V (nastavení otáček nebo pracovního bodu) pro připojení na SŘB. Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti S na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit na druhý pohon PLR IF-Modul. IF-Module Stratos SBM Dozbrojovací zásuvný modul pro čerpadla Wilo-Stratos/Stratos-Z/Stratos-D se sběrným provozním hlášením. Řídící vstup externího signálu 0-10 V (nastavení otáček nebo pracovního bodu) pro připojení na SŘB. Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit na druhý pohon SBBM IF-Modul S IF-Module Stratos Ext. Off/ SBM Dozbrojovací zástrčný modul pro čerpadla Wilo-Stratos/Stratos-Z/Stratos-D s nadřazeným vstupem OFF (Vyp) a sběrným provozním hlášením (SBM). Možnost řízení zdvojených komunikace schopných čerpadel (v závislosti na čase, zatížení a poruše) Pro zdvojená nabo samostatná paralelně pracující čerpadla je potřeba nasadit na druhý pohon modul Stratos Ext. Off/SBM IF- Module S IF-Module Stratos DP Dozbrojovací zástrčný modul pro čerpadla Wilo-Stratos/Stratos-Z/Stratos-D. 2x 2 svorky pro propojení Bus rozhranní. Komunikace schopná zdvojená čerpadla získají management pro řízení paralelního chodu (v závislosti na čase zatížení a poruše) Propojovací kabel 0.7m je součástí dodávky (2x2-žilový,stíněný, párový) S 2 666

7 Wilo-Star RS Konstrukční provedení bezucávkové čerpadlo (mokroběžné) se závitovým připojením se třemi stupni otáček pro přizpůsobení výkonu Nasazení Topné soustravy všech provedení, průmyslové okruhy, soustavy chlazení a klimatizace Technická data povolená teplota media -10 C až +110 C napájení 1~230 V, 50 Hz krytí IP 44 závitové připojení Rp ½, Rp 1 a Rp 1¼ max. provozní tlak 10 bar Zajímavosti a přednosti produktu libovolná montážní poloha s vodorovnou osou motoru třístupňová regulace výkonu jednoduchá montáž díky nálitkům pro stranový klíč jednoduché připojení na síť díky obostranné kabelové průchodce a rychlosvorkám Cenová skupina 4 Wilo-Star-RS Typ Potrubí EEI Class St.Délka Provozní tlak Síť Hmotnost Ks na paletě Obj.číslo dodávk Kč Rp l0 PN m tříde venergetické účinnosti mm bar kg Star-RS 15/4 ½ B ~230 V, 50 2, s Star-RS 15/6 ½ C ~230 V, 50 2, s Star-RS 25/2 1 C ~230 V, 50 2, s Star-RS 25/4 1 B ~230 V, 50 2, s Star-RS 25/ B ~230 V, 50 2, s Star-RS 25/4-RG 1 B ~230 V, 50 2, s Star-RS 25/6 1 C ~230 V, 50 2, s Star-RS 25/ C ~230 V, 50 2, s Star-RS 25/6-RG 1 C ~230 V, 50 2, s Star-RS 25/7 1 D ~230 V, 50 2, s Star-RS 25/8 1 D ~230 V, 50 3, s Star-RS 30/2 1¼ C ~230 V, 50 2, s Star-RS 30/4 1¼ B ~230 V, 50 2, s Star-RS 30/6 1¼ C ~230 V, 50 2, s Star-RS 30/7 1¼ D ~230 V, 50 3, s Star-RS 30/8 1¼ D ~230 V, 50 3, s 5 078

8 Wilo-Smart A Konstrukční provedení bezucávkové čerpadlo (mokroběžné) se závitovým připojením s automatickým výkonovým přizpůsobením Nasazení Topné soustravy všech provedení, průmyslové okruhy, soustavy chlazení a klimatizace Technická data povolená teplota media +2 C až +95 C napájení 1~230 V, 50 Hz krytí IP 42 závitové připojení Rp ½, Rp 1 a Rp 1¼ max. provozní tlak 10 bar Zajímavosti a přednosti produktu úspora až 70% energie ve srovnání s čerpadlem s pevnými otáčkami jednoduchá montáž díky nálitkům pro stranový klíč jednoduché připojení na síť díky ergonomicky optimalisované svorkovnici a rychlosvorkám snadné nadstavení "červeným knoflíkem" podle velikosti objektu automatická regulace potlačuje hluk v soustavě deblokační funkce, vysoký záběrný moment a speciální bronzový filtr pro jistý rozběh po letní odstávce Cenová skupina 4 Wilo-Smart Type připojení stavební provozní tlak EEI Class napájení hmotnost ks na paletě Obj.číslo dodávka Kč třída energetické účinnosti Rp l0 PN m mm bar kg Smart A 25/ A 1~230 V, 50 2, s Smart A 25/ A 1~230 V, 50 2, s Smart 25/4-RG B 1~230 V, 50 3, s Smart A 30/4 1¼ A 1~230 V, 50 2, s 3 946

9 Wilo TOP-S Konstrukční provedení bezucávkové čerpadlo (mokroběžné) se závitovým připojením a přírubovým se třemi stupni otáček pro přizpůsobení výkonu Nasazení Topné soustravy všech provedení, průmyslové okruhy, soustavy chlazení a klimatizace Technická data povolená teplota media -20 C až +130 C krátkodobě u některých typů 2hod až 140 C, TOP-S 80/15 a 20 do 110 C napájení 1~230 V, 50 Hz a 3x400V, 50Hz (3x230V,50Hz s propojovací zástrčkou) krytí IP 44 závitové připojení Rp ½, Rp 1 a Rp 1¼ přírubové připojení standard kombi PN6/10 (speciální provedení PN6, PN10 a PN16) Zajímavosti a přednosti produktu lze nasadit na topení i chlazení od -20 do 130 C, TOP-S 80/15 a 20 do 110 C těleso čerpadla je optřeno kataforézním nátěrem proti korozi kondenzovanou vodou sériově s tepelnou izolací jednoduchá instalace s kombipřírubami od DN40 do DN65 oboustranná kabelová průchodka, od 180W možno s integrovaným omezovačem tahového zatížení kabelu krytí IP44 Speciální možnosti na poptávku extra provedení na PN16 různá napájecí napětí Wilo-TOP-S Typ připojení St.délka EEI Class Provozní tlak napájení hmotnost Obj.číslo do dá vk a Rp l0 PN m mm bar kg TOP-S 25/ D 10 1~230 V, 50 Hz 4, S TOP-S 25/ D 10 3~400 V, 50 Hz 4, S TOP-S 25/ D 10 1~230 V, 50 Hz 5, S TOP-S 25/ D 10 3~400 V, 50 Hz 5, S TOP-S 25/ D 10 1~230 V, 50 Hz 7, S Z TOP-S 25/ D 10 3~400 V, 50 Hz 7, S Z TOP-S 25/ F 10 1~230 V, 50 Hz 5, S TOP-S 25/ F 10 3~400 V, 50 Hz 5, S TOP-S 30/4 1¼ 180 D 10 1~230 V, 50 Hz 5, S TOP-S 30/4 1¼ 180 D 10 3~400 V, 50 Hz 5, S TOP-S 30/5 1¼ 180 D 10 1~230 V, 50 Hz 4, S TOP-S 30/5 1¼ 180 D 10 3~400 V, 50 Hz 4, S TOP-S 30/7 1¼ 180 D 10 1~230 V, 50 Hz 5, S TOP-S 30/7 1¼ 180 D 10 3~400 V, 50 Hz 5, S TOP-S 30/10 1¼ 180 D 10 1~230 V, 50 Hz 7, S Z TOP-S 30/10 1¼ 180 D 10 3~400 V, 50 Hz 7, S Z TOP-S 40/ D 6/10 1~230 V, 50 Hz 10, S TOP-S 40/ D 6/10 3~400 V, 50 Hz 10, S TOP-S 40/ D 6/10 1~230 V, 50 Hz 12, S Z TOP-S 40/ C 6/10 3~400 V, 50 Hz 12, S Z Kč dod ávk a PN 16 Kč

10 TOP-S 40/ D 6/10 1~230 V, 50 Hz 15, S Z TOP-S 40/ C 6/10 3~400 V, 50 Hz 16, S Z TOP-S 40/ D 6/10 1~230 V, 50 Hz 22, S Z TOP-S 40/ D 6/10 3~400 V, 50 Hz 22, S Z TOP-S 50/ D 6/10 1~230 V, 50 Hz 13, S Z TOP-S 50/ D 6/10 3~400 V, 50 Hz 14, S Z TOP-S 50/ C 6/10 1~230 V, 50 Hz 17, S Z TOP-S 50/ C 6/10 3~400 V, 50 Hz 17, S Z TOP-S 50/ C 6/10 1~230 V, 50 Hz 19, S Z TOP-S 50/ C 6/10 3~400 V, 50 Hz 19, S Z TOP-S 50/ C 6/10 3~400 V, 50 Hz 26, S Z TOP-S 65/ C 6/10 1~230 V, 50 Hz 20, S Z TOP-S 65/ C 6/10 3~400 V, 50 Hz 19, S Z TOP-S 65/ C 6/10 1~230 V, 50 Hz 22, S Z TOP-S 65/ C 6/10 3~400 V, 50 Hz 23, S Z TOP-S 65/ C 6/10 3~400 V, 50 Hz 29, S Z TOP-S 65/ C 6/10 3~400 V, 50 Hz 31, S Z TOP-S 80/ C 6 1~230 V, 50 Hz 26, S TOP-S 80/ C 6 3~400 V, 50 Hz 25, S TOP-S 80/ C 10 3~400 V, 50 Hz 26, S Z TOP-S 80/ C 6 3~400 V, 50 Hz 33, S TOP-S 80/ C 10 3~400 V, 50 Hz 33, S Z TOP-S 80/ C 6 3~400 V, 50 Hz 45, S TOP-S 80/ C 10 3~400 V, 50 Hz 45, S Z TOP-S 80/ C 6 3~400 V, 50 Hz 48, S TOP-S 80/ C 10 3~400 V, 50 Hz 48, S Z TOP-S 100/ C 6 3~400 V, 50 Hz 36, S TOP-S 100/ C 10 3~400 V, 50 Hz 36, S Z

11 Wilo-Star ST Konstrukční provedení bezucávkové čerpadlo (mokroběžné) se závitovým připojením se třemi stupni otáček pro přizpůsobení výkonu Nasazení Hih-Flow a Low-Flow solární soustavy Technická data povolená teplota media -10 C až +110 C krátkodobě (2hod) +120 C napájení 1~230 V, 50 Hz krytí IP 44 závitové připojení Rp ½, Rp 1 max. provozní tlak 10 bar Zajímavosti a přednosti produktu speciální hydraulika pro solární systémy třístupňová regulace výkonu, nízká spotřeba - energetická třída B jednoduchá montáž díky nálitkům pro stranový klíč kataforézní nátěr spirální skříně proti korozi kondenzovanou vodou Cenová skupina: 1 Wilo-Star-ST Type připojení stavební provozní tlak napájení hmotnost ks na paletě Obj.číslo dodávka Kč Rp l0 PN m mm bar kg Star-ST 15/4 ½ ~230 V, 50 2, Z Star-ST 15/6 ½ ~230 V, 50 2, Z Star-ST 15/7 ½ ~230 V, 50 2, Z Star-ST 15/9 ½ ~230 V, 50 3, Z Star-ST 15/11 ½ ~230 V, 50 3, Z Star-ST 25/ ~230 V, 50 2, Z Star-ST 25/ ~230 V, 50 2, Z Star-ST 25/ ~230 V, 50 2, Z 4 024

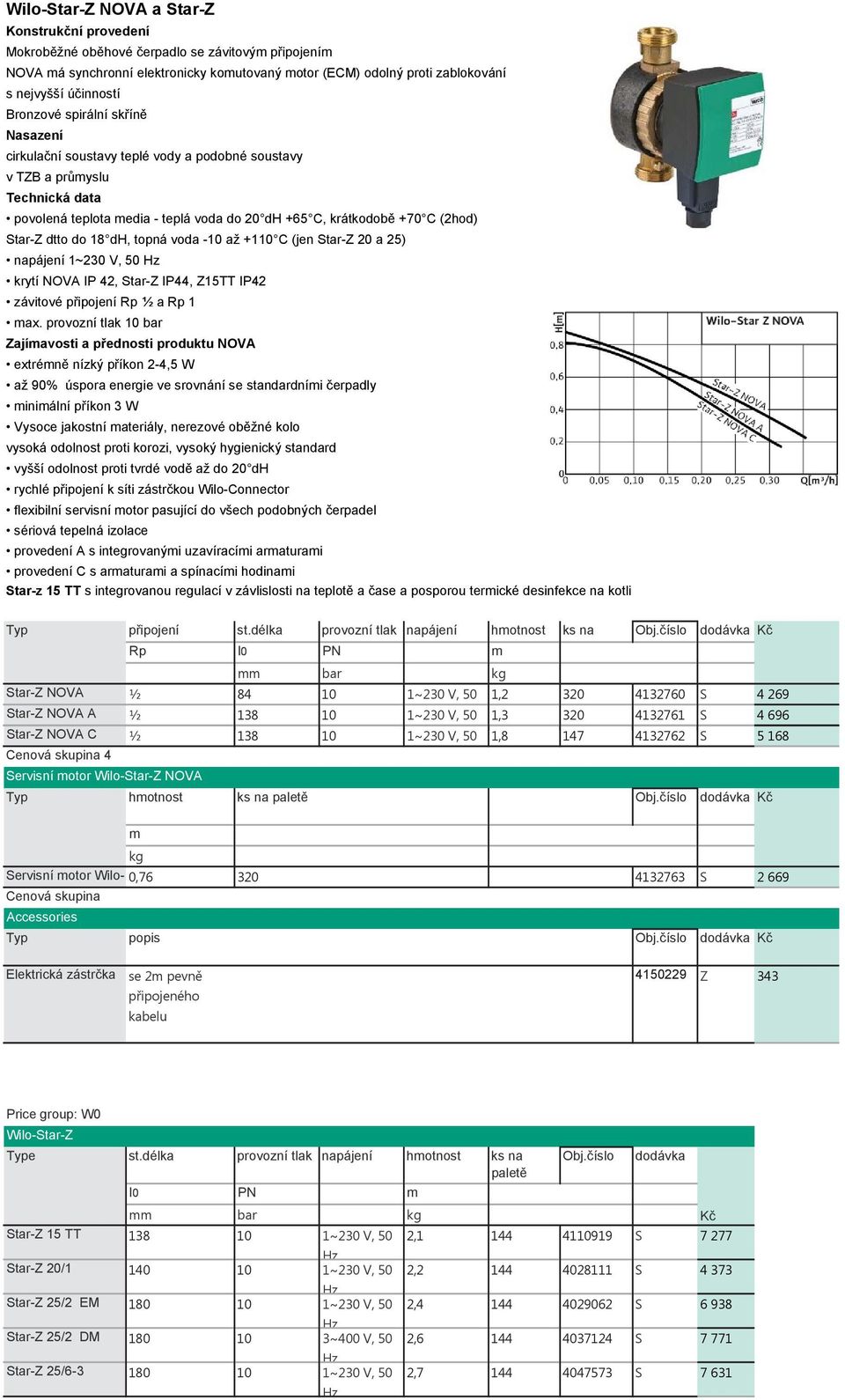

12 Wilo-Star-Z NOVA a Star-Z Konstrukční provedení Mokroběžné oběhové čerpadlo se závitovým připojením NOVA má synchronní elektronicky komutovaný motor (ECM) odolný proti zablokování s nejvyšší účinností Bronzové spirální skříně Nasazení cirkulační soustavy teplé vody a podobné soustavy v TZB a průmyslu Technická data povolená teplota media - teplá voda do 20 dh +65 C, krátkodobě +70 C (2hod) Star-Z dtto do 18 dh, topná voda -10 až +110 C (jen Star-Z 20 a 25) napájení 1~230 V, 50 Hz krytí NOVA IP 42, Star-Z IP44, Z15TT IP42 závitové připojení Rp ½ a Rp 1 max. provozní tlak 10 bar Zajímavosti a přednosti produktu NOVA extrémně nízký příkon 2-4,5 W až 90% úspora energie ve srovnání se standardními čerpadly minimální příkon 3 W Vysoce jakostní materiály, nerezové oběžné kolo vysoká odolnost proti korozi, vysoký hygienický standard vyšší odolnost proti tvrdé vodě až do 20 dh rychlé připojení k síti zástrčkou Wilo-Connector flexibilní servisní motor pasující do všech podobných čerpadel sériová tepelná izolace provedení A s integrovanými uzavíracími armaturami provedení C s armaturami a spínacími hodinami Star-z 15 TT s integrovanou regulací v závlislosti na teplotě a čase a posporou termické desinfekce na kotli Typ připojení st.délka provozní tlak napájení hmotnost ks na Obj.číslo dodávka Kč Rp l0 PN m mm bar kg Star-Z NOVA ½ ~230 V, 50 1, S Star-Z NOVA A ½ ~230 V, 50 1, S Star-Z NOVA C ½ ~230 V, 50 1, S Cenová skupina 4 Servisní motor Wilo-Star-Z NOVA Typ hmotnost ks na paletě Obj.číslo dodávka Kč m kg Servisní motor Wilo- 0, S Cenová skupina Accessories Typ popis Obj.číslo dodávka Kč Elektrická zástrčka se 2m pevně připojeného kabelu Z 343 Price group: W0 Wilo-Star-Z Type st.délka provozní tlak napájení hmotnost ks na Obj.číslo dodávka paletě l0 PN m mm bar kg Kč Star-Z 15 TT ~230 V, 50 2, S Hz Star-Z 20/ ~230 V, 50 Hz Star-Z 25/2 EM ~230 V, 50 Hz Star-Z 25/2 DM ~400 V, 50 Hz Star-Z 25/ ~230 V, 50 Hz 2, S , S , S , S 7 631

13 Wilo TOP-Z Konstrukční provedení bezucávkové čerpadlo (mokroběžné) se závitovým připojením a přírubovým se třemi stupni otáček pro přizpůsobení výkonu Nasazení Cirkulační soustavy teplé vody Topné soustravy všech provedení, průmyslové okruhy, soustavy chlazení a klimatizace Technická data povolená teplota media TOP-Z 20/4 a 25/6 do 18 dh +65 C, krátkodobě +80 C (2 hod) od TOP-Z 25/10 teplá voda do 20 dh +80 C, krátkodobě +110 C topná voda -20 C+110 C napájení 1~230 V, 50 Hz a 3x400V, 50Hz (3x230V,50Hz s propojovací zástrčkou) krytí IP 44 závitové připojení Rp ½, Rp 1 a Rp 1¼ přírubové připojení standard kombi PN6/10 (speciální provedení PN6, PN10 a PN16) Zajímavosti a přednosti produktu tři stupně otáček por přizpůsobení výkonu bonzové těleso čerpadla nebo litinové s kataforézním nátěrem proti korozi kondenzovanou vodou sériově s tepelnou izolací jednoduchá instalace s kombipřírubami od DN40 do DN65 oboustranná kabelová průchodka, od 180W možno s integrovaným omezovačem tahového zatížení kabelu krytí IP44 Speciální možnosti na poptávku extra provedení na PN16 různá napájecí napětí Price group: W2 Wilo-TOP-Z Type materiál připojení stavební provozn napájení hmotnos Obj.číslo dodávk Kč PN 16 tělesa délka í tlak t a dodávka Rp l0 PN m D mm bar kg Kč TOP-Z 20/4 Inox ¾ ~230 V, 50 Hz 3, Z TOP-Z 20/4 Inox ¾ ~400/230 V, 50 Hz 3, Z TOP-Z 25/6 Inox ~230 V, 50 Hz 4, Z TOP-Z 25/6 Inox ~400/230 V, 50 Hz 4, Z TOP-Z 25/10 RG ~230 V, 50 Hz 7, Z TOP-Z 25/10 RG ~400/230 V, 50 Hz 7, Z TOP-Z 30/7 RG 1¼ ~230 V, 50 Hz 6, Z TOP-Z 30/7 RG 1¼ ~400/230 V, 50 Hz 5, Z TOP-Z 30/10 RG 1¼ ~230 V, 50 Hz 7, Z TOP-Z 30/10 RG 1¼ ~400/230 V, 50 Hz 7, Z TOP-Z 40/7 RG /10 1~230 V, 50 Hz 14, Z TOP-Z 40/7 RG /10 3~400/230 V, 50 Hz 14, Z TOP-Z 40/7 GG /10 1~230 V, 50 Hz 12, Z TOP-Z 40/7 GG /10 3~400/230 V, 50 Hz 12, Z TOP-Z 50/7 RG /10 3~400/230 V, 50 Hz 20, Z TOP-Z 50/7 GG /10 3~400/230 V, 50 Hz 17, Z TOP-Z 65/10 RG /10 3~400/230 V, 50 Hz 32, Z TOP-Z 65/10 GG /10 3~400/230 V, 50 Hz 29, Z TOP-Z 80/10 RG ~400/230 V, 50 Hz 34, Z TOP-Z 80/10 RG ~400/230 V, 50 Hz 37, Z TOP-Z 80/10 GG ~400/230 V, 50 Hz 30, Z TOP-Z 80/10 GG ~400/230 V, 50 Hz 34, Z

14 Wilo-MultiCargo Konstrukce Samonasávací vícestupňov odstředivá čerpadla Výhody/přednosti produktu Tichý provoz Ideální čerpadlo pro využití dešťové vody Materiály Skříň čerpadla ušlechtilá ocel Oběžné kolo noryl Hřídel ušlechtilá ocel / (1,1 kw) Mechanická ucpávka keramika/uhlík Stupňové komory noryl Těsnění NBR Standardní rozsah dodávky Čerpadlo Návod k montáži a obsluze Technické údaje Síťová přípojka 1~230 V, 50 Hz / 3~400 V, 50 Hz Max. tlak na nátoku 4 bar Teplota média +5 C až +35 C Max. okolní teplota +40 C Max. provozní tlak 8 bar Způsob ochrany IP 54 přípojky na výtlaku Rp 1 přípojky na sání Rp 1 u MP3..; Rp 1¼ u MP6.. Důležité Typ MC je je vhodný pro čerpání za studní a nádrží s hladinou umístěnou níže než čerpadlo maximálně o 8 metrů. Jde li o hlubší studnu, vrt nebo sací potrubí s vyšším odporem, volte ponorné čerpadlo řady TWU/I. Cenová skupina: 6 Wilo-MultiCargo MC Typ Váha Výkon Obj.číslo Dodávka Kč Váha Výkon Obj.číslo Dodávka Kč 1~230 V, 50 Hz m P2 3~230/ 400 V, 50 Hz m P2 kg kw kg kw MC 304 9,9 0, Z ,8 0, Z MC ,2 0, Z ,5 0, Z MC ,2 0, Z ,3 1, Z MC ,3 1, Z ,9 1, Z Poznámka V nabídce je také verze: FMC doplněná o Fluidcontrol a prodávaná jako jednoduchá vodárna s občasným použitím. HMC doplněná o tlakovou nádobu 50 litrů a spinač, prodávaná jako vodárna komfortní vodárna. Informujte se na tyto výrobky ve firmě Wilo Praha s.r.o.

15 Wilo-MultiPress Konstrukce Vícestupňová odstředivá čerpadla s normálním sáním Výhody/přednosti produktu Tichý provoz Ideální čerpadlo pro domácí posílení tlaku z vodovodu Využití dešťové vody Materiály Skříň čerpadla ušlechtilá ocel Oběžné kolo noryl Hřídel ušlechtilá ocel / (1,1 kw) Mechanická ucpávka keramika/uhlík Stupňové komory noryl Těsnění NBR Standardní rozsah dodávky Čerpadlo Návod k montáži a obsluze Technické údaje Síťová přípojka 1~230 V, 50 Hz / 3~400 V, 50 Hz Max. tlak na nátoku 6 bar Teplota média +5 C až +35 C Max. okolní teplota +40 C Max. provozní tlak 10 bar Způsob ochrany IP 54 přípojky na výtlaku Rp 1 přípojky na sání Rp 1 bei MP3..; Rp 1¼ u MP6.. Cenová skupina: 6 Wilo-MultiPress MP Typ Váha Výkon Obj.číslo Dodávka Kč Váha Výkon Obj.číslo Dodávka Kč m 1~230 V, 50 Hz P2 m 3~230/ 400 V, 50 Hz P2 kg kw kg kw MP ,3 0, Z MP ,6 0, Z ,7 0, Z MP ,1 0, Z ,5 0, Z MP ,9 0, Z ,2 0, Z MP ,1 0, Z ,5 0, Z MP ,0 1, Z ,9 1, Z Poznámka V nabídce je také verze: FMP doplněná o Fluidcontrol a prodávaná jako jednoduchá posilovací stanice s občasným použitím. HMP doplněná o tlakovou nádobu 50 litrů a spinač, prodávaná jako vodárna do půdních nástaveb. Informujte se na tyto výrobky ve firmě Wilo Praha s.r.o.

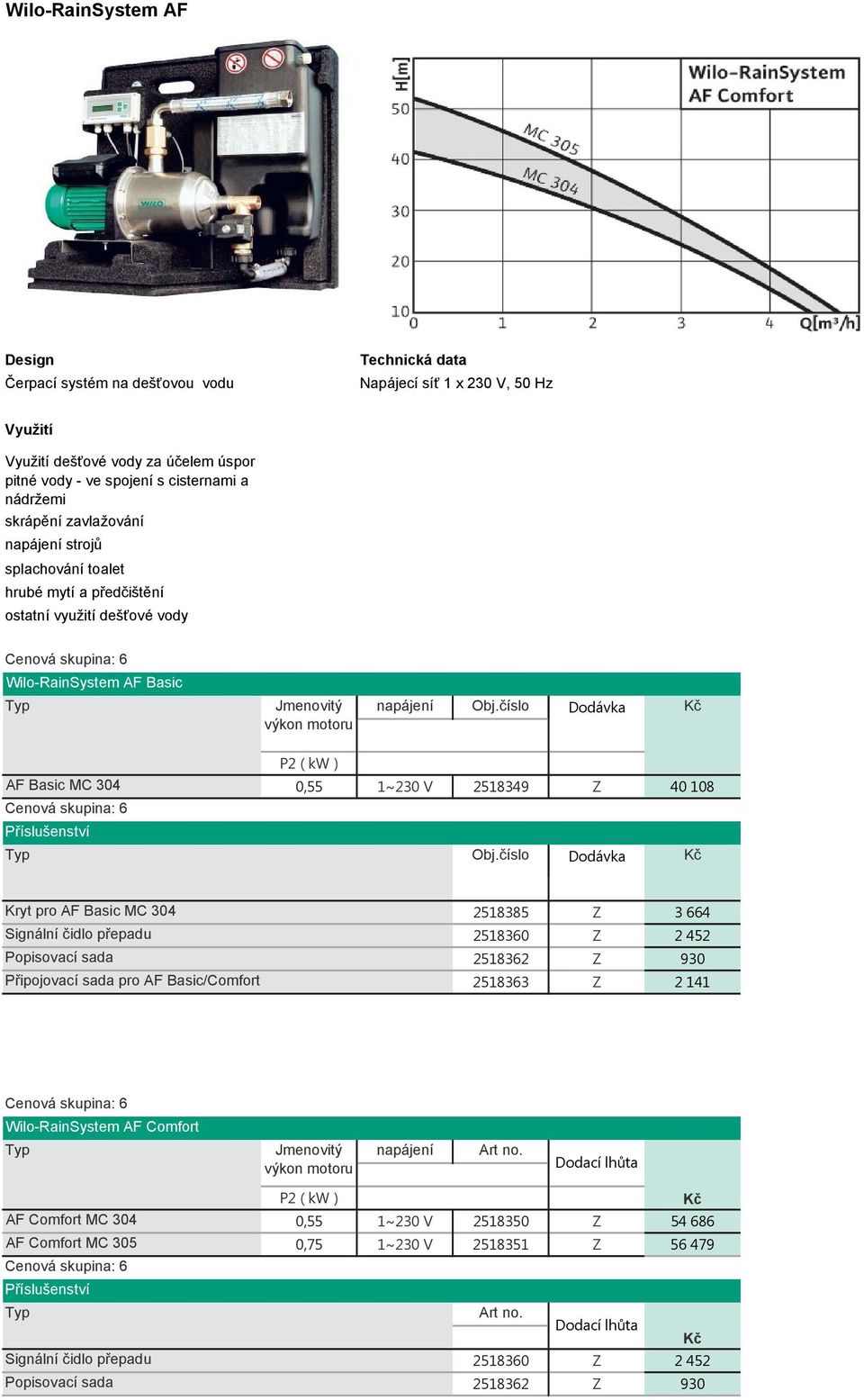

16 Wilo-RainSystem AF Design Čerpací systém na dešťovou vodu Technická data Napájecí síť 1 x 230 V, 50 Hz Využití Využití dešťové vody za účelem úspor pitné vody - ve spojení s cisternami a nádržemi skrápění zavlažování napájení strojů splachování toalet hrubé mytí a předčištění ostatní využití dešťové vody Cenová skupina: 6 Wilo-RainSystem AF Basic Typ Jmenovitý výkon motoru napájení Obj.číslo Dodávka Kč P2 ( kw ) AF Basic MC 304 0,55 1~230 V Z Cenová skupina: 6 Příslušenství Typ Obj.číslo Dodávka Kč Kryt pro AF Basic MC 304 Signální čidlo přepadu Popisovací sada Připojovací sada pro AF Basic/Comfort Z Z Z Z Wilo-RainSystem AF Comfort Cenová skupina: 6 Wilo-RainSystem AF Comfort Typ Jmenovitý výkon motoru napájení Art no. Dodací lhůta P2 ( kw ) Kč AF Comfort MC 304 0,55 1~230 V Z AF Comfort MC 305 0,75 1~230 V Z Cenová skupina: 6 Příslušenství Typ Art no. Dodací lhůta Kč Signální čidlo přepadu Z Popisovací sada Z 930

17 Připojovací sada pro AF Basic/Comfort Z 2 141

18 Wilo-Economy-MHI Konstrukce Vícestupňová odstředivá čerpadla s normálním sáním Výhody/přednosti produktu Všechny součásti přicházející do styku s médiem z ušlechtilé oceli (AISI 304) nebo (AISI 316L) Kompaktní konstrukce Všechny příslušné konstrukční součásti se schválením KTW a WRAS Materiály Oběžná kola, stupňové komory a skříň čerpadla ušlechtilá ocel / Hřídel ušlechtilá ocel Těsnění EPDM (EP 851)/FKM (Viton) Mechanická ucpávka B-uhlík/karbid wolframu Ložisko karbid wolframu Podstavec čerpadla hliník Standardní rozsah dodávky Čerpadlo Návod k montáži a obsluze Technické údaje Síťová přípojka 1~230 V / 50 Hz nebo volitelně 220 V / 60 Hz Síťová přípojka 3~230 V / 50 Hz ( ) nebo volitelně 220 V / 60 Hz ( ), 400 V / 50 Hz (Y) nebo volitelně 380 V / 60 Hz (Y) Teplota média -15 až +110 C Max. provozní tlak 10 bar Max. tlak na nátoku 6 bar Způsob ochrany IP 54 Jmenovité světlosti přípojek podle typu Rp 1, Rp 1 ¼ nebo Rp 1 ½ Vybavení/funkce Čerpadlo z ušlechtilé oceli v blokovém provedení Přípojka na závit Střídavý nebo trojfázový motor Motor na střídavý proud s integrovanou termickou ochranou motoru Cenová skupina : 11 Typ Váha Výkon Obj.číslo Dodávka Kč Váha Výkon Obj.číslo Dodávka Kč 1~230 V, 50 Hz 3~400 V, 50 Hz m P2 m P2 kg kw kg kw MHI ,3 0, Z ,4 0, Z MHI ,3 0, Z ,4 0, Z MHI ,1 0, Z ,2 0, Z MHI ,7 0, Z ,5 0, Z MHI ,2 1, Z ,3 1, Z MHI ,3 0, Z ,4 0, Z MHI ,2 0, Z ,3 0, Z MHI ,7 0, Z ,5 0, Z MHI ,7 1, Z ,3 1, Z MHI ,3 1, Z ,5 1, Z MHI ,3 0, Z ,8 0, Z MHI ,0 1, Z ,6 1, Z MHI ,5 1, Z ,6 1, Z Wilo-Economy MHI Wilo-Economy MHI Material: nerezová ocel, EPDM těsnění, mechanická ucpávka carbid wolframu/uhlík Cenová skupona : 11 Type Váha Výkon Obj.číslo Dodávka Kč Váha Výkon Obj.číslo Dodávka Kč 1~230 V, 50 Hz 3~400 V, 50 Hz m P2 m P2 kg kw kg kw MHI ,0 2, Z MHI ,5 1, Z MHI ,9 2, Z MHI ,6 2, Z Wilo-Economy MHI Material: nerezová ocel, Viton těsnění, mechanická ucpávka carbid wolframu/uhlík

19 Cenová skupona : 11 Type Váha Výkon Obj.číslo Dodávka Kč Váha Výkon Obj.číslo Dodávka Kč 1~230 V, 50 Hz 3~400 V, 50 Hz m P2 m P2 kg kw kg kw MHI ,3 0, Z ,4 0, Z MHI ,3 0, Z ,4 0, Z MHI ,1 0, Z ,2 0, Z MHI ,7 0, Z ,5 0, Z MHI ,2 1, Z ,3 1, Z MHI ,3 0, Z ,4 0, Z MHI ,2 0, Z ,3 0, Z MHI ,7 0, Z ,5 0, Z MHI ,7 1, Z ,3 1, Z MHI ,3 1, Z ,5 1, Z MHI ,3 0, Z ,8 0, Z MHI ,0 1, Z ,6 1, Z MHI ,5 1, Z ,6 1, Z MHI ,0 2, Z

20 Wilo-Sub TWU 3" Konstrukce Ponorné motorové čerpadlo, vícestupňové Výhody/přednosti produktu Převinutelný motor Integrovaná zpětná klapka Součásti přicházející do styku s médiem odolné vůči korozi Připojovací hlava čerpadla a příruba z ušlechtilé oceli Možnost vertikální a horizontální instalace Provedení na střídavý proud s rozběhovým kondenzátorem a zapínačem/vypínačem Materiály Skříň hydrauliky: Ušlechtilá ocel Oběžná kola: Polykarbonát Hřídel hydrauliky: Ušlechtilá ocel Skříň motoru: Ušlechtilá ocel Hřídel motoru: Ušlechtilá ocel Standardní rozsah dodávky Hydraulika + motor smontováno 1,8m připojovací kabel s atestem pro použití s pitnou vodou (průřez: 4x1,5 mm 2 ) Varianta jednofázového proudu včetně skříňového rozvaděče s kondenzátorem, termickou ochranou motoru a zapínač/vypínač Návod k montáži a obsluze Technické údaje Síťová přípojka: 1~230 V, 50 Hz nebo 3~400 V, 50 Hz Provozní režim ponořený: S1 Teplota média: 3-40 C Minimální proudění u motoru: 0,0808 m/s Max. obsah písku: 40 g/m 3 Max. starty: 20/h Max. hloubka ponoru: 60 m Způsob ochrany: IP 58 Přípojka výtlaku: Rp 1 Dimenzování S tímto agregátem není možný sací provoz! Agregát musí být při provozu zcela zakryt vodou! Použití Pro rozvod vody z vrtů, studní a cisteren Pro soukromý rozvod vody, zkrápění a zavlažování Pro čerpání vody bez dlouhovlákných a abrazivních částic Cenová skupina: 6 Wilo-Sub TWU 3 Typ Průměr mot. Výkon Připojení Obj. číslo Dodávka Kč Obj.číslo Dodávka Kč Ø P2 Rp 1~230 V, 50 Hz 3~400 V, 50 Hz " kw TWU " 0, Z Z TWU " 0, Z Z

21 TWU " 0, Z Z TWU " 1, Z

22 Wilo-Sub-TWI 4" Konstrukce Ponorné motorové čerpadlo, vícestupňové Výhody/přednosti produktu Snadná údržba díky rychlé montáži a demontáži Integrovaná zpětná klapka Možnost vertikální a horizontální instalace Materiály Skříň hydrauliky: Ušlechtilá ocel Oběžná kola: Ušlechtilá ocel Hřídel hydrauliky: Ušlechtilá ocel Hřídel motoru: Ušlechtilá ocel Technické údaje Síťová přípojka: 1~230 V, 50 Hz nebo 3~400 V, 50 Hz Provozní režim ponořený: S1 Teplota média: 3-30 C Minimální proudění u motoru: 0,1 m/s Max. obsah písku: 50 g/m 3 Max. starty: 20/h Max. hloubka ponoru: 350 m Způsob ochrany: IP 68 Přípojka výtlaku: Rp 1¼ - Rp 2 Dimenzování S tímto agregátem není možný sací provoz! Agregát musí být při provozu zcela zakryt vodou! Použití Pro zásobování vodou a pitnou vodou z vrtů a cisteren Rozvod hasicí vody Pro komunální rozvod vody, zkrápění a zavlažování Standardní rozsah dodávky Hydraulika + motor smontováno 1,5/2,5m připojovací kabel s atestem pro použití s pitnou vodou (průřez: 4x1,5 mm 2 ) Varianta jednofázového proudu včetně skříňového rozvaděče s kondenzátorem, termickou ochranou motoru a zapínač/vypínač Návod k montáži a obsluze Návod k montáži a obsluze Cenová skupina: 6 Wilo-Sub TWU 4 - B Typ Průměr mot. Výkon Připojení Obj.číslo Dodávka Kč Obj.číslo Dodávka Kč 1~230 V, 50 3~400 V, 50 Ø P2 Rp " kw TWI B 4 " 0,37 1¼ Z Z TWI B 4 " 0,55 1¼ Z Z TWI B 4 " 0,55 1¼ Z Z TWI B 4 " 0,75 1¼ Z Z TWI B 4 " 1,1 1¼ Z Z TWI B 4 " 1,1 1¼ Z Z TWI B 4 " 1,5 1¼ Z Z

23 TWI B 4 " 0,55 1¼ Z Z TWI B 4 " 0,75 1¼ Z Z TWI B 4 " 1,1 1¼ Z Z TWI B 4 " 1,1 1¼ Z Z TWI B 4 " 1,5 1¼ Z Z TWI B 4 " 1,5 1¼ Z Z TWI B 4 " 2,2 1¼ Z Z TWI B 4 " 2,2 1¼ Z Z TWI B 4 " 0,55 1¼ Z Z TWI B 4 " 0,75 1¼ Z Z TWI B 4 " 1,1 1¼ Z Z TWI B 4 " 1,1 1¼ Z Z TWI B 4 " 1,5 1¼ Z Z TWI B 4 " 1,5 1¼ Z Z TWI B 4 " 2,2 1¼ Z Z TWI B 4 " 2,2 1¼ Z Z TWI B 4 " 2,2 1¼ Z Z TWI B 4 " 3 1¼ Z Z TWI B 4 " 3 1¼ Z TWI B 4 " 3,7 1¼ Z TWI B 4 " 0,55 1½ Z Z TWI B 4 " 0,55 1½ Z Z TWI B 4 " 0,75 1½ Z Z TWI B 4 " 1,5 1½ Z Z TWI B 4 " 2,2 1½ Z Z TWI B 4 " 2,2 1½ Z Z TWI B 4 " 2,2 1½ Z Z TWI B 4 " 3 1½ Z TWI B 4 " 3,7 1½ Z TWI B 4 " 4 1½ Z TWI B 4 " 1, Z Z TWI B 4 " 1, Z Z TWI B 4 " 1, Z Z TWI B 4 " 2, Z Z TWI B B 4 " 2, Z Z TWI B 4 " Z TWI B 4 " 3, Z TWI B 4 " 3, Z TWI B 4 " 5, Z TWI B 4 " 5, Z TWI B 4 " 2, Z Z TWI B 4 " 2, Z Z TWI B 4 " Z TWI B 4 " Z TWI B 4 " 5, Z TWI B 4 " 7, Z

24 Wilo-DrainLift-S Konstrukce Kompaktní zařízení na přečerpávání Výhody/přednosti produktu Snadná montáž díky Velkému obsahu dodávky Včetně zpětné klapky Flexibilní díky Libovolně volitelné nátoky Instalace podobná instalaci na přední stěnu Prostorově úsporná instalace (hloubka 30 cm) Bezpečné díky Spolehlivému, pneumatickému určení hladiny Materiály Skříň motoru: ušlechtilá ocel (AISI 316L) Skříň hydrauliky: plast PE/PUR Oběžné kolo: plast PUR nádrž: plast PE Standardní rozsah dodávky Zařízení na přečerpávání odpadní vody připravené k okamžitému zapojení Spínací přístroj/zástrčka Zpětná klapka Cenová skupina: 11 Wilo-DrainLift S Typ Objem Obj.číslo Dodávka Kč Obj.číslo Dodávka Kč 1~230 V, 3~400 V, V l S 1/ Z Z

25 Wilo-DrainLift-M Konstrukce Zařízení na přečerpávání odpadní vody s 1 nebo 2 integrovanými čerpadly Výhody/přednosti produktu Snadná montáž díky Kompaktním rozměrům Nízká hmotnost Velkému obsahu dodávky Flexibilní díky Libovolně volitelné nátoky Bezpečné díky Integrované funkci alarmu nezávislé na síti Integrované termické ochraně motoru Dodatečnému beznapěťovému kontaktu Indikace intervalu servisu u M2 Včasné rozpoznání vad u M2 Standardní rozsah dodávky Zařízení na přečerpávání odpadní vody připravené k okamžitému zapojení vč.: spínacího přístroje (alarm nezávislý na síti) Těsnění nátoku DN 100 (pro průměr trubky 110mm) Děrovka Ø 124 pro nátok DN 100 Kus hadice PVC Ø 50 mm se sponami pro připojení nátoku DN 50 Speciální břitové těsnění pro přípojku sací trubky ručního membránového čerpadla DN 50 Manžeta pro připojení větrání DN 70 Upevňovací materiál obruče ochrany hráze pro instalaci k tlumení zvuků v pevném materiálu Přírubové hrdlo DN 80/100 s plochou ucpávkou, flexibilní hadicí, hadicovými objímkami, šrouby a maticemi k připojení výtlačného potrubí DN 100 Zpětná klapka (provedení RV) Návod k montáži a obsluze Technické údaje síťová přípojka 1~230 V, 50 Hz nebo 3~400 V, 50 Hz Příkon P 1 = 1,3 kw Délka kabelu od zařízení k spínacímu přístroji 4 m / kabel se zástrčkou 1,5 m Provozní režim S3-15% max. teplota čerpaného média 40 C, krátkodobě 3 min, 60 C Max. okolní teplota 40 C Průchod oběžným kolem 45 mm Přípojka výtlaku DN 80 Přípojka nátoku DN 40 / DN 100 / DN 150 Přípojka odvětrání DN 70 min. výška nátoku (dno až střed nátoku) 180 mm Způsob ochrany (bez spínacího přístroje) IP 67 hrubý objem nádrže podle typu 62 l až 115 l spínací objem podle typu 24 l až 40 l Cenová skupina: 11 Wilo-DrainLift M Typ Objem Výtlak Obj.číslo Dodávka Kč Obj.číslo Dodávka Kč 1~230 V, 50 3~400 V, 50 V l M 1/ Z Z M 1/8 RV DN Z Z M 2/8 RV Z Z

26 Wilo-DrainLift-L Konstrukce Zařízení na přečerpávání odpadní vody s 1 nebo 2 integrovanými čerpadly Výhody/přednosti produktu Snadná montáž díky Nízká hmotnost Pouze jedna odbočka výtlaku u zařízení se zdvojeným čerpadlem (integrovaný kalhotový kus) Integrovaná zpětná klapka Velkému obsahu dodávky Flexibilní díky Libovolně volitelné nátoky širokému spektru výkonu Bezpečné díky Velký objem nádrže výstražná funkce nezávislá na síti dodatečný beznapěťový kontakt volitelné provedení -C s jednotlivým poruchovým hlášením a dobou doběh Materiály Skříň motoru: ušlechtilá ocel (AISI 316L) Skříň hydrauliky: Plast PE/PUR Oběžné kolo: plast PUR nádrž: plast PE Standardní rozsah dodávky Přečerpávací zařízení odpadní vody připravené k okamžitému zapojení včetně: spínacího přístroje (alarm nezávislý na síti) těsnění nátoku DN100 (pro Ø trubky 110 mm) děrovky Ø124 pro nátok DN100 hadice PVC Ø50mm s objímkami pro připojení nátoku DN50 hadice DN50 s hadicovými objímkami pro připojení sací trubky ruční membránové čerpadlo nebo nátoku DN40 manžety pro připojení větrání DN70 Upevňovací materiál obruče ochrany hráze pro instalaci k tlumení zvuků v pevném materiálu přírubového hrdlo DN80/100 s přírubovým těsněním, flexibilní hadicí, hadicovými objímkami, šrouby a maticemi k připojení vedení trubky výtlaku DN100 Technické údaje Síťová přípojka 3~400 V, 50 Hz příkon P 1 podle typu od 2,95 až 5,3 kw Délka kabelu mezi zařízením a spínacím přístrojem/zástrčkou 4 m Provozní režim S3-15% max. teplota čerpaného média 40 C, krátkodobě 60 C Max. okolní teplota 40 C Průchod oběžným kolem 40 mm Přípojka výtlaku DN 65 / DN 80 Přípojka nátoku DN 40 / DN 100 / DN 150 Přípojka odvětrání DN 70 min. výška nátoku (dno až střed nátoku) 180 mm Způsob ochrany (bez spínacího přístroje) IP 67 hrubý objem nádrže podle typu l spínací objem podle typu l Cenová skupina: 11 Wilo-DrainLift L Typ Objem Výtlak Obj. číslo Dodávka Kč 3~400 V, 50 Hz V l L 1/ Z L 1/ Z L 1/ Z L 1/ Z L 2/ Z L 2/ Z L 2/ Z L 2/ Z DN 80 L 1/10 C Z L 1/15 C Z L 1/20 C Z L 1/25 C Z L 2/10 C Z L 2/15 C Z L 2/20 C Z L 2/25 C Z

27

28 Wilo-DrainLift-XL Konstrukce Zařízení na přečerpávání odpadní vody se 2 integrovanými čerpadly Výhody/přednosti produktu Snadná montáž/uvedení do provozu díky Integrovaná zpětná klapka Vyšší flexibilita na přítoku (výškově přestavitelná/natáčecí přípojka) Nastavení na spínacím přístroji na základě nabídek Bezpečné díky Velký spínací objem Dodatečnému beznapěťovému kontaktu Spolehlivé snímání hladiny hladinovým čidlem Nepřetržitý chod vhodný (díky integrovanému chlazení obtékáním Standardní rozsah dodávky Zařízení na přečerpávání odpadní vody připravené k okamžitému zapojení vč.: Spínací přístroj Zenerova bariéra předmontovaná ve skříni s kabelem 1m Snímač hladiny 0-1 mws, kabel 10 m Kabel Těsnění nátoku DN 150 pro průměr trubky 160 mm Děrovka Ø 175 pro nátok DN 150 Kus hadice DN 50 s hadicovými sponkami k připojení sacího vedení k ručnímu membránovému čerpadlu Manžeta pro připojení větrání DN 70 Upevňovací materiál Přírubové hrdlo DN 80/100 s plochou ucpávkou, flexibilní hadicí, hadicovými objímkami, šrouby a maticemi k připojení výtlačného potrubí DN 100 Návod k montáži a obsluze Materiály Skříň motoru: ušlechtilá ocel (AISI 316L) Hydraulika: Plast PE/PUR nádrž: plast PE Technické údaje Vybavení/funkce Síťová přípojka 3~400 V, 50 Hz Termická kontrola motoru příkon P 1 podle typu od 3 až 5,3 kw Regulace hladiny snímačem hladiny Délka kabelu od zařízení k spínacímu přístroji 4m/kabel se zástrčkou 1,5m Beznapěťový kontakt provozní režim S1 / S3 60% Odpojitelný kabel čerpadla Max. teplota čerpaného média 40 C, krátkodobě 60 C Těsnění nátoku DN 150 Max. okolní teplota 40 C Děrovka pro těsnění přítoku Průchod oběžným kolem 40 mm Zpětná klapka Přípojka výtlaku DN 80 Hadicová spojka pro odvětrání přípojka nátoku DN 100 / DN 150 Hadicová spojka pro ruční membránové Přípojka odvětrání DN 70 čerpadlo min. výška nátoku (dno až střed nátoku) 700 mm Sada pro připojení tlakového vedení Způsob ochrany (bez spínacího přístroje) IP 67 Upevňovací materiál Hrubý objem nádrže 380 l Spínací přístroj s Zenerovou bariérou Spínací objem 260 l Cenová skupina: 11 Wilo-DrainLift XL Typ Objem Výtlak Obj. číslo Dodávka Kč 3~400 V, 50 Hz V l XL 2/ Z XL 2/ Z DN 80 XL 2/ Z XL 2/ Z
