KATALOG ŘEZNÝCH NÁSTROJŮ + VÝROBA RENOVACE OSTŘENÍ PŘEHLED VÝROBKŮ A SLUŽEB FRÉZY VRTÁKY PKD NÁSTROJE VÝSTRUŽNÍKY ZÁVITOVÉ FRÉZY

Transkript

1 FRÉZY VRTÁKY PKD NÁSTROJE VÝSTRUŽNÍKY ZÁVITOVÉ FRÉZY KATALOG ŘEZNÝCH NÁSTROJŮ + VÝROBA RENOVACE OSTŘENÍ NÁSTROJE A NÁŘADÍ VELEŠÍN PŘEHLED VÝROBKŮ A SLUŽEB

2 ÚVODNÍ SLOVO Ing. Miroslav Zemene jednatel a majitel NAVEL spol. s r. o. Vážení zákazníci a obchodní přátelé, je mi potěšením, že Vám touto cestou mohu představit společnost NAVEL spol. s r. o., která již 24 let působí na českém trhu v oblasti výroby a dodávek nástrojů a nářadí pro široké spektrum aplikací nejen ve strojírenském průmyslu. V našem oboru patříme mezi firmy s dlouholetou tradicí a zkušenostmi. Veškerou naší snahou je poskytovat zákazníkům produktivně co nejkvalitnější služby. Velice dobře si uvědomujeme, co ve Vašich oborech, pro které vyvíjíme, vyrábíme a dodáváme, znamená kvalita a produktivita. Ke každému z Vás uplatňujeme individuální přístup a snažíme se navrhovat taková řešení, jež předčí všechna Vaše očekávání a jsou nezbytná pro Váš další technologický rozvoj a budování našich společných obchodních vztahů. Věřím, že v naší společnosti najdete spolehlivého partnera, vhodného pro budoucí dlouhodobou spolupráci. PŘÍSTAVBA VÝROBNÍ HALY S NOVÝMI TECHNOLOGIEMI

3 NÁSTROJE A NÁŘADÍ VELEŠÍN 3 Společnost NAVEL, spol. s r. o., působí na českém i slovenském trhu v oblasti strojírenství již od roku Z počátku se specializovala pouze na obchodní činnost v oblasti dodávek komunálního, ale také speciálního nářadí pro strojírenské firmy. NAVEL Velešín dodává i dnes svým zákazníkům více jak 13 tisíc položek profesionálních nástrojů a nářadí pro soustružení, frézování, vrtání, řezání závitů apod. Postupem času byla obchodní činnost rozšířena i o ostření a výrobu nástrojů, konstrukci a výrobu přípravků a měřidel pro náročnější zákazníky. V roce 2001 byla pořízena první CNC nástrojová 5-osá CNC bruska určená k ostření a výrobě TK a HSS nástrojů. Postupem času byl strojový park rozšířen a kompletně vybaven nejnovějšími technologiemi v oblasti výroby, ostření a renovace tzv. PKD a CBN nástrojů. Samozřejmostí jsou dnes i technologie pro přípravu polotovarů a označování nástrojů. Společnost NAVEL, spol. s r. o., zajišťuje svým zákazníkům rychlý a kvalitní servis, společně s kom pletním poradenstvím a technickou podporou, která je nespornou výhodou pro každého zákazníka. NAVEL Velešín nabízí v oblasti výroby TK, HSS, PKD a CBN nástrojů výrobu standardních, ale hlavně speciálních nástrojů dle zadávající dokumentace zákazníka. ROZŠÍŘENÍ VÝROBNÍCH PROSTOR Rok 2016 byl pro společnost NAVEL, spol. s r. o., klíčový. Podařilo se úspěšně dokončit výstavbu nových výrobních prostor ve stávajícím areálu. Tento krok umožnil rozšířit výrobní portfolio společnosti. K investici do nové budovy se připojily investice do nových výrobních i pomocných zařízení. Podařilo se doplnit technologie, díky kterým je naše společnost schopna plnit v potřebném čase i nejnáročnější požadavky zákazníků v oblasti přípravy polotovarů, úpravy diamantových a CBN nástrojů, přesnějšího optického měření nástrojů a v neposlední řadě v oblasti elektroerozivního obrábění. Dále proběhla optimalizace a softwarová aktualizace stávajících výrobních zařízení, kde došlo k výraznému posílení výrobních možností a zrychlení výrobních procesů. V roce 2017 čeká naši společnost další rozšiřování výrobních možností. Zejména se jedná o plně automatizované pracoviště pro produktivní výrobu standardních a speciálních rotačních nástrojů. Dále se jedná o optimalizace technologií pro výrobu standardních i speciálních PKD a CBN nástrojů. Společnost NAVEL, spol. s r. o., si je vědoma nutnosti investic jak do výrobních zařízení, tak do výzkumu a vývoje. Na základě této skutečnosti začala naše společnost rozvíjet a prohlubovat spolupráci s akademickými a vývojovými pracovišti po celé ČR.

4 4 GARANTUJEME PRVOTŘÍDNÍ KVALITU Jsme držitelem certifikátu kvality ISO 9001 a ISO Společnost Navel, spol. s r. o., je již od roku 2008 držitelem certifikátů kvality ISO 9001:2008 a ISO 14001:2004 certifikační autority Bureau Veritas. V oblasti broušení nástrojů jsme certifikovaným partnerem firmy SANDVIK. Jsme taktéž certikovaným prodejcem měřidel VOGEL. Jsme držitelem Mezinárodního ocenění od certifikační autority Bisnode. Hodnocení nejvyšší důvěryhodnosti

5 NAŠE VÝROBKY A SLUŽBY 5 TK VRTÁKY A TK VÝSTRUŽNÍKY 11 TK vrtáky 3D, 5D, 8D a 12D TK tvarové vrtáky TK monolitní výstružníky TK FRÉZY 23 2, 3, 4, 6 a vícebřité TK frézy Vysoce výkonné frézy Produktivní frézy BEAST TK TVAROVÉ FRÉZY 42 Technické frézy SGS PRO (ATA TOOLS) Speciální tvarové frézy TK závitové frézy ÚPRAVY BŘITOVÝCH DESTIČEK 42 NOVINKA 2017 Úprava TK břitových destiček dle výkresové dokumentace PKD A CBN NÁSTROJE 47 Výroba nových nebo renovace použitých nástrojů Výroba speciálních tvarových nástrojů PKD soustružnické destičky NOVINKA 2017 TECHNICKÁ ČÁST 51 Klasifikace obráběných materiálů Řezné podmínky OSTŘENÍ, RENOVACE A POVLAKOVÁNÍ 65 Broušení, úprava geometrie, obnova tvaru, odlehčování Renovace VBD nástrojů

6 6 DODAVATELÉ Spolupracujeme s prověřenými špičkovými dodavateli. Destičkové nástroje MAIER TK nástroje, technické frézy SGS, SGS PRO, ATA TOOLS Měřidla VOGEL Řezné nástroje MITSUBISHI Upínací nástroje KFH Hermann Závitníky HAHNREITER Polotovary pro TK nástroje CERATIZIT Polotovary pro PKD a CBN nástroje ELEMENT SIX

7 PŘEHLED SLUŽEB 7 Díky moderní technologii nabízíme prvotřídní kvalitu. Výroba a ostření TK a HSS nástrojů na CNC bruskách WALTER Výroba a ostření PKD a CBN nástrojů Stopkové i nástroje s VBD. Výroba měřidel, nástrojů a přípravků nejen pro strojírenský průmysl Renovace VBD nástrojů Soustružnické i frézovací nástroje Úprava TK břitových destiček dle výkresové dokumentace Zakázková výroba na EDM zařízení Drátové řezání a vyjiskřování

8 8 PŘEHLED TECHNOLOGIÍ Díky moderní technologii nabízíme prvotřídní kvalitu. Ostření na klasických strojích Servis standardních HSS nástrojů na nástrojových bruskách CNC ostření na strojích WALTER Servis produktivních standardních a speciálních tvarových nástrojů z HSS a TK materiálů Výroba, ostření a renovace PKD a CBN nástrojů Servis frézovacích, ale i soustružnických nástrojů Stopkové nástroje + nástroje s VBD NOVÉ TECHNOLOGIE: FANUC ROBOCUT ALFA-C400iA EDM HLOUBIČKA PENTA INGERSOLL NOVINKA 2017 NOVINKA osý drátořez Firmou PENTA kompletně repasovaná hloubička

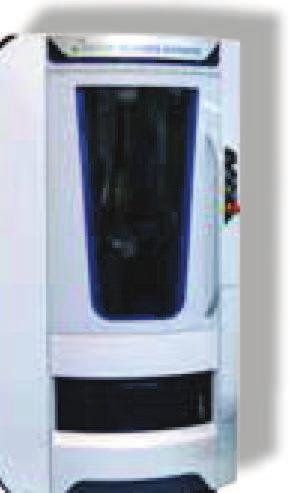

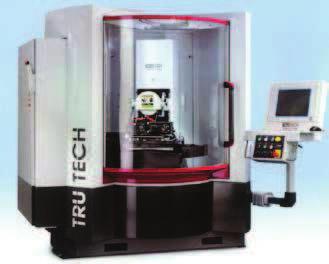

9 STROJNÍ VYBAVENÍ 9 WALTER HELICHECK ADVANCED Bezdotykové tříkamerové měřící zařizení s možností měření rotačních i nerotačních dílů CNC NÁSTROJAŘSKÉ BRUSKY WALTER TRU-TECH REVOLUTION 5osé brusky pro ostření a výrobu nástrojů z TK, PKD a HSS Bruska na kulato MAKINO MGW-J1 U53 PÁJECÍ STANICE Drátořez Pájení PKD a TK plátků

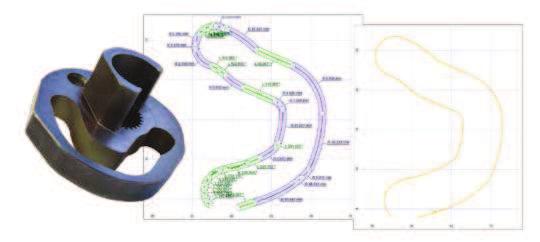

10 10 PROTOKOLY K NÁSTROJŮM K tvarovým nástrojům Vám připravíme rozměrové protokoly z našich měřících strojů WALTER Helicheck a Toolcheck. MĚŘENÍ ROTAČNÍHO TVAROVÉHO VRTÁKU MĚŘENÍ PROFILU VNITŘNÍ VAČKY MĚŘENÍ OBOUSTRANNÉHO TVAROVÉHO ZAPICHOVACÍHO NOŽE

11 OSTŘENÍ ŘEZNÝCH NÁSTROJŮ Našim zákazníkum zajišťujeme kompletní servis ostření, renovace a povlakování nástrojů. Jsme schopni zajistit ostření a erodování nástrojů z TK, HSS a PKD materiálů (standardních i speciálních fréz a vrtáků, výstružníků, výhrubníků, závitníků a dalších nástrojů).

12 66 OSTŘENÍ NÁSTROJŮ Sharpening of Tools Schärfen von Werkzeugen TVRDOKOVOVÉ FRÉZY Válcové Rádiusové Kuželové Průměr 2-3 břity 4 břity 5 a více břitů 2-3 břity 4 břity rovné čelo rádius na čele do Kč 170 Kč 220 Kč 275 Kč 315 Kč 375 Kč 545 Kč do Kč 210 Kč 250 Kč 295 Kč 325 Kč 410 Kč 660 Kč do Kč 220 Kč 285 Kč 365 Kč 385 Kč 515 Kč 900 Kč do Kč 285 Kč 320 Kč 390 Kč 430 Kč 575 Kč 995 Kč do Kč 300 Kč 380 Kč 450 Kč 545 Kč 670 Kč Kč do Kč 335 Kč 440 Kč 575 Kč 670 Kč 800 Kč Kč Při ostření z čela nástroje účtujeme 80 % z ceny ostření. HSS FRÉZY Válcové Rádiusové Nástrčné Průměr 2-3 břity 4 břity 5 a více břitů 2-3 břity 4 břity Průměr čelní do 6 95 Kč 115 Kč 135 Kč 135 Kč 155 Kč Kč do Kč 125 Kč 155 Kč 190 Kč 220 Kč Kč do Kč 145 Kč 175 Kč 220 Kč 250 Kč Kč do Kč 190 Kč 220 Kč 275 Kč 285 Kč Kč do Kč 240 Kč 335 Kč 305 Kč 325 Kč Kč do Kč 285 Kč 345 Kč 355 Kč 400 Kč Kč do Kč 345 Kč 365 Kč 410 Kč 450 Kč nad Kč 400 Kč 410 Kč 460 Kč 515 Kč ODLEHČENÍ NÁSTROJŮ TK HROTY KE SRÁŽENÍ HRAN Průměr Odlehčení Průměr 3 břity 4 břity do 6 70 Kč Kč 120 Kč do Kč Kč 160 Kč do Kč Kč 180 Kč do Kč Kč 230 Kč do Kč Kč 250 Kč do Kč Kč 300 Kč do Kč Kč 340 Kč

13 67 d l l l 140 d TK VRTÁKY A STUPŇOVITÉ VRTÁKY HSS VRTÁKY Průměr 2 břity typ Sandvik Hertel 3 břity Stupeň d2 Průměr 2 břity do Kč 240 Kč 200 Kč 150 Kč do Kč do Kč 285 Kč 230 Kč 175 Kč Kč do Kč 310 Kč 260 Kč 200 Kč Kč do Kč 350 Kč 305 Kč 230 Kč Kč do Kč 420 Kč 355 Kč 270 Kč Kč do Kč 440 Kč 375 Kč 290 Kč Kč do Kč Kč 310 Kč Kč do Kč Kč 340 Kč TK NC NAVRTÁVÁKY HSS NAVRTÁVÁKY Průměr 2 břity Průměr 2 břity do Kč do 6 90 Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Všechny ceny jsou uvedeny bez DPH a platné pro standardně opotřebené nástroje. U více poškozených nástrojů se připočítávají příplatky: Za krácení, řez 80 Kč. Za obnovu tvaru, geometrie 80 % z ceny ostření.

14 68 PŘEHLED A CENÍK POVLAKŮ Coatings Beschichtungen PŘEHLED POVLAKŮ Povlak Charakteristika Vhodný pro Materiál nástroje TiN Povlak tvořený vstvou TiN s minimálním obsahem Al a povrchovou vrstvou čistého TiN. Méně náročné řezné aplikace, nízké řezné rychlosti (odvalovací frézy). TK, HSS MARWIN SI Nanokompozitní povlak tvořený TiAlSiN. Univerzální povlak pro obrábění vyššími řeznými rychlostmi (frézování, vrtání, vystružování). TK, HSS MARWIN G Nanovrstevný gradientní systém AlTiN tvořený vrstvou s plynou změnou složení. Univerzální povlak pro obrábění (frézování, vrtání litiny a ocelolitiny). TK, HSS ALWIN Nanokompozitní povlak tvořený CrAlSiN. Aplikace náročné na oxidační odolnost a odolnost vůči tvoření nárůstku na břitu nástroje (frézování, vrtání obrábění nerezových materiálů, titanových slitin a superslitin) TK, HSS DARWIN Velmi hladký povlak AlTiN. Náročné aplikace vyžadující velmi nízkou drsnost povrchu nástroje (vrtání, hluboké vrtání, závitování, frézování, vystružování). TK, HSS TiCN MP Vrstva s vhodnou kombinací tvrdosti a houževnatosti s nízkým koeficientem tření. Obrábění ocelí s nižší pevností a různou povrchovou úpravou. TK, HSS LUBRIK SI Nanokompozitní povlak tvořený TiAlSiN, zakončený kluznou vrstvou s obsahem oxidů a uhlíku. Obrábění barevných kovů (vystružování). TK, HSS TripleCoating Cr Povlak tvořený adhezní vstvou TiN, středovou vrstvou AlTiN a vrchní nanokompozitní vrstvou CrAlSiN. Kombinuje vynikající houževnatost a tvrdost vstvy AlTiN a extrémně vysokou tvrdost nanokompozitní vrstvy CrAlSiN. Obrábění kalených materiálů, nerezových materiálů a jiných velmi náročných aplikací. TK Všechny povlaky jsou nanášeny od společnosti SHM. CENÍK POVLAKŮ MAX průměr TiAIN HSS TiAlN (MARWIN G) TK Lubrik TK ALWIN CrA IS in DARWIN TiCN MP TripleCoating Cr 3 35 Kč 45 Kč 50 Kč 50 Kč 50 Kč 45 Kč 55 Kč 4 45 Kč 50 Kč 55 Kč 60 Kč 60 Kč 50 Kč 70 Kč 5 45 Kč 55 Kč 60 Kč 70 Kč 70 Kč 55 Kč 85 Kč 6 55 Kč 60 Kč 75 Kč 80 Kč 80 Kč 60 Kč 95 Kč 8 70 Kč 85 Kč 100 Kč 105 Kč 105 Kč 85 Kč 125 Kč Kč 110 Kč 125 Kč 130 Kč 130 Kč 110 Kč 155 Kč Kč 125 Kč 150 Kč 160 Kč 160 Kč 125 Kč 190 Kč Kč 135 Kč 160 Kč 180 Kč 180 Kč 135 Kč 205 Kč Kč 155 Kč 185 Kč 200 Kč 200 Kč 155 Kč 235 Kč Kč 195 Kč 230 Kč 245 Kč 245 Kč 195 Kč 295 Kč Kč 210 Kč 250 Kč 270 Kč 270 Kč 210 Kč 325 Kč Kč 240 Kč 290 Kč 310 Kč 310 Kč 240 Kč 370 Kč Kč 310 Kč 365 Kč 390 Kč 390 Kč 310 Kč 470 Kč Kč 440 Kč 470 Kč 480 Kč 480 Kč 440 Kč 515 Kč

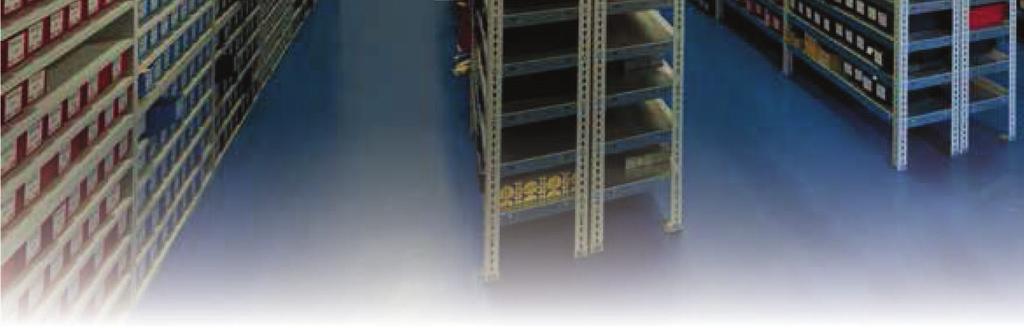

15 69 PŘEHLED POUŽITÍ Materiál Oblast použití Substrát materiál nástroje Vrtání Frézování Závitování Vystružování Ocelové materiály Litina Al slitiny Ostatní neželezné kovy Superslitiny Kalená ocel P M K N N S H HSS MARWIN G, ALWIN MARWIN G, ALWIN LUBRIK, TiN MARWIN G MARWIN G, ALWIN, MARWIN SI, ALWIN, ALWIN, HM MARWIN Si, DARWIN MARWIN SI MARWIN SI DARWIN HSS MARWIN G MARWIN G LUBRIK, TiN MARWIN G HM MARWIN G, MARWIN SI, DARWIN MARWIN G, MARWIN Si LUBRIK Si, MARWIN Si MARWIN G, DARWIN HSS LUBRIK, ALWIN LUBRIK, ALWIN LUBRIK LUBRIk HM LUBRIK, ALWIN LUBRIK, ALWIN LUBRIK LUBRIk HSS ALWIN, MARWIN SI, DARWIN ALWIN ALWIN ALWIN HM ALWIN, LUBRIK ALWIN, LUBRIK LUBRIK, ALWIN LUBRIK, ALWIN HSS HM ALWIN, MARWIN SI, DARWIN ALWIN, MARWIN SI - - HSS HM ALWIN, MARWIN SI, DARWIN, TRIPLECOATING Cr ALWIN, MARWIN SI, TRIPLECOATING Cr - -

16 70 KONTAKTY Contacts Kontakte VEDENÍ SPOLEČNOSTI Ing. Miroslav Zemene majitel a jednatel společnosti (+420) miroslav.zemene@navel.cz OBCHODNÍ ZÁSTUPCI Milan Jana (+420) milan.jana@navel.cz Pavel Konečný (+420) pavel.konecny@navel.cz Roman Hudík (+420) roman.hudik@navel.cz SLOVENSKÁ REPUBLIKA + ČR: Janka Sekerová (+421) (+420) janka.sekerova@navel.cz VÝROBA A OSTŘENÍ NÁSTROJŮ, OBCHOD Ing. Petr Zemene technologie, zahraniční obchod (+420) petr.zemene@navel.cz Vlastimil Veleba vedoucí brusírny, obchod (+420) (+420) vlastimil.veleba@navel.cz Ing. Jiří Němec aplikační technik (+420) (+420) jiri.nemec@navel.cz Iva Stráská dispečink brusírny (+420) (+420) iva.straska@navel.cz PRODEJNY NAVEL VELEŠÍN Nová 641 (+420) , (+420) fax (+420) prodejna@navel.cz ŽĎÁR NAD SÁZAVOU Strojírenská 2269/36 (+420) (+420) fax (+420) zdar@navel.cz

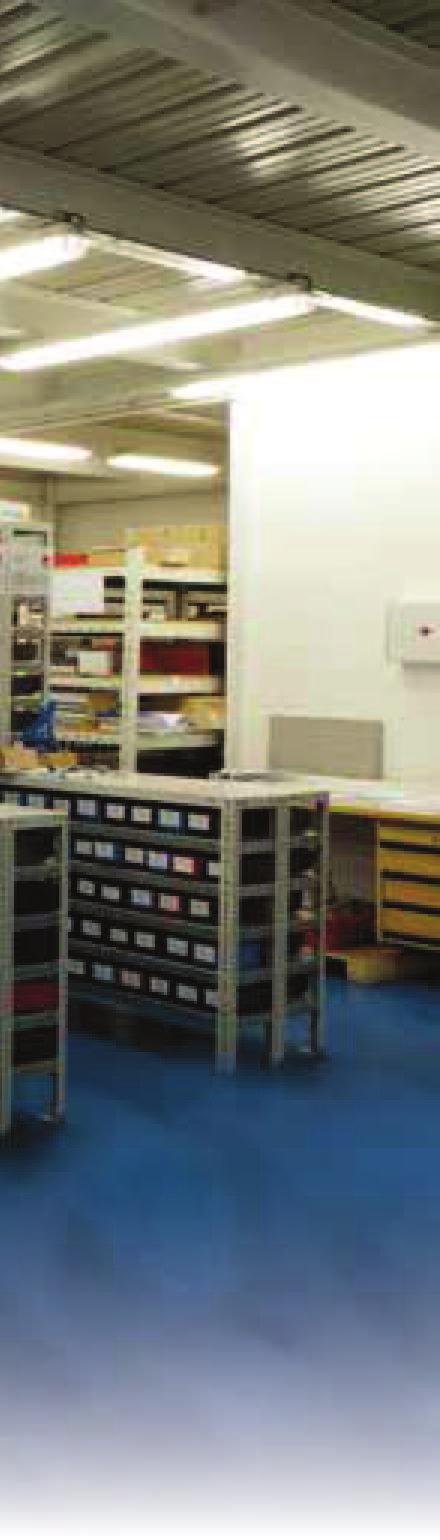

17 PRODEJNY NAVEL Velešín Žďár nad Sázavou NAVŠTIVTE NAŠE PRODEJNY Kompletní nabídka TK, PKD a CBN nástrojů (vrtáky, frézy, závitníky, výstružníky, výhrubníky, ) Nabídka meřících zařízení (posuvná měřítka, mikrometry, výškoměry, ) Kompletní nabídka komunálního nářadí (klíče, šroubováky, kleště, rukavice, ) V našich prodejnách naleznete kompletní nabídku nástrojů a nářadí pro náročné i hobby zákazníky. Ve skladech se nachází na položek, klíčových pro každodenní činnost a potřeby našich zákazníků. Snažíme se Vám, našim zákazníkům, být co nejblíže. Proto jsme pro Vás otevřeli další prodejnu ve Žďáru nad Sázavou. Neváhejte navštívit naše prodejny! Bude nám potěšením Vás podpořit v technologickém rozvoji!
