Stříkací pistole STFINIŠ KL-528 LVLP

Transkript

1 NÁVOD PRO OBSLUHU A ÚDRŽBU Stříkací pistole STFINIŠ KL-528 LVLP Zařízení je určeno pro profesionální použití. Před uvedením do provozu je nutné přečíst si návod a dodržovat předpisy bezpečnosti práce při lakování. Při nesprávné obsluze může dojít k vážnému poranění nebo poškození zařízení. *** info@stfinis.cz *** mobil: *** fax:

2 Děkujeme mnohokrát za Vaši důvěru ke značce STFINIŠ. Tímto nákupem jste se rozhodli pro kvalitní výrobek. Pokud máte přesto podněty, týkající se zlepšování nebo snad máte nějaký problém, potěší nás, že o Vás uslyšíme. Obraťte se prosím na našeho obchodního zástupce nebo servisního technika. S přátelskými pozdravy Jan Stodůlka - STFINIŠ sídlo firmy: STFINIŠ, s.r.o. Kulturní 1776 Rožnov pod Radhoštěm kontakt: tel: fax: info@stfinis.cz Obsah: Použití manuálu Informativní sdělení Záruka 1. Popis zařízení 2. Technické parametry 3. Bezpečnost při práce a upozornění 4. Uvedení do provozu 5. Použití 6. Provozní postupy a údržby zařízení 7. Příslušenství k pistoli 8. Způsob likvidace 9. Řešení problémů 10. Schematické nákresy a seznam náhradních dílů

3 Stříkací pistole KL-528 LVLP nádobka horní POPIS A POUŽÍTÍ ZAŘÍZENÍ Stříkací pistole KL-528 LVLP je vysoce výkonná, velmi lehká nízkotlaká stříkací pistole jednoduché konstrukce, vysoké kvality, vhodná pro všechny běžné druhy nátěrových hmot se kterou se docílí optimální pracovní výsledky. Extrémně jemné rozprášení a homogenita stříkacího paprsku garantuje perfektní kvalitu stříkaného povrchu v dřevo, kovo výrobách a autolakovnách. Pistole má horní přívod nátěrové hmoty. Pistole disponuje plynulým přizpůsobením stříkacího tlaku, regulací kulatého a širokého paprsku, jakož i plynulou regulací množství materiálu. Je určena i pro aplikaci vodou ředitelných nátěrových hmot. (tryska s jehlou jsou z ušlechtilé oceli) TECHNICKÉ PARAMETRY: Maximálně povolený přetlak vzduchu na rozprašovaní 5 bar Rozsah běžně používaných tlaků vzduchu 1,5 2,5 bar Spotřeba tlakového vzduchu (dle trysky) litrů/min Hmotnost pistole s nádobkou 480 g Připojení k tlakovému vzduchu NPS 1/4 - vsuvka rychlospojky Přívod materiálu M16 x 1,5 (NH) Nádobka / gravitační horní, boční, spodní / 0,6 litrů / plástová Optimální viskosita materiálu (tryska 1,4mm) sekund FORDUV pohárek 4 BEZPEČNOST: pro stříkání a manipulování s hořlavými kapalinami platí příslušné normy. Prostory, kde se s hořlavými kapalinami pracuje, musí být označeny ve smyslu platných norem a předpisů s ohledem na třídu hořlavosti kapalin. V důsledku proudění vzduchu a kapalin, může za určitých okolností dojít k vývinu elektrostatického náboje (elektřiny). To může mít při vybíjení následek tvoření jisker a plamenů. Aby se tomu zabránilo, je nutné zvláště pro nátěrové hmoty s bodem vznícení pod 21 C (nitra, acetonové NH apod.) některé nátěrové hmoty II. třídy hořlavosti, předehřáté na vyšší teplotu, používat hadice se zaručeným elektrostatickým svodem. - vždy používejte ochranné prostředky (brýle, rukavice, respirátory, aj.) - nikdy nepoužívejte kyslíkovou nebo jinou plynovou láhev jako zdroj tlakového vzduchu - pracujte v dobře odvětraném prostoru (kabině) a zamezte možným vznícením - před údržbou odpojte pistoli od zdroje tlakového vzduchu - používejte suchý, čistý a regulovaný vzduch (2 5bar) - používejte součásti doporučené dodavatelem Upozornění: Pistoli nepoužívejte pro rozpouštědla ze skupiny chlorovaných uhlovodíků, např trichloretan a metylchlorid mohou vyvolat chemickou reakci s hliníkem a také s pozinkovanými díly (galvanicky) a vytvořit tak třaskavou směs, která může vést až k explozi. Upozornění: Veškerý tlakový vzduch v rozvodu musí být v rozsahu 1 5 bar. Zvyšování tlaku může poškodit pistoli a ovlivňuje stříkání. UVEDENÍ DO PROVOZU před uvedením do provozu je nutno nasadit filtr a následovně našroubovat nádobku a dotáhnout universálním klíčem před každým uvedením do provozu, zvláště po opravách, se musí překontrolovat dotažení šroubů, matic a trysky před každou opravou pistole je nutno odpojit pistoli od přívodu vzduchu pistole byla ošetřena při montáži prostředkem proti korozi, a proto musí být před upotřebením propláchnuta

4 Nastavení šíře paprsku: nastavení šíře paprsku se provede regulátorem na zadní části pistole Regulace množství materiálu: zdvih jehly s tím množství vytékajícího materiálu může být plynule redukováno otáčením regulátoru v zadní části pistole Regulace množství vzduchu: díky plynule nastavitelnému regulátoru v pažbě pistole může být množství vzduchu přizpůsobeno stříkanému předmětu Pracovní postup: Výměna trysky: hlavní požadavek pro dokonalý nástřik předmětu je správné postavení a seřízení pistole. Pistole musí být držena kolmo ke stříkanému předmětu a pohyb pistole musí být rovnoměrný. U větší šíře paprsku je optimální odstup od stříkaného předmětu cm. U čistého kruhového paprsku je možný odstup cm nebo i více Tlak materiálu se nastavuje v závislosti na požadované rychlostní práce, jemnosti rozprachu, síle vrstvy, stříkací viskozitě a velikosti trysky. při změně velikosti trysky musí být vyměněna vždy kompletní trysková soustava (hubice, tryska, jehla). Tryska se vždy montuje před nasazením jehly. Výměna automatické ucpávky jehly: Údržba: při výměně ucpávky jehly musí být hubice, tryska a jehla vymontovány. Přiložený klíč zasadit do otvoru po trysce a těsnící šroub s pružinou a ucpávkou vyšroubovat z pistole. Na klíč nasadit těsnící šroub, pružinu a novou ucpávku a to vše namontovat do pistole. Jehlu překontrolovat, zda není poškozena. Pokud je povrchově poškozena, je nutno vyměnit celou tryskovou soustavu. pistoli po každém použití důkladně propláchnout hubici vyčistit kartáčkem nebo měkkým hadříkem znečištěné otvory v žádném případě nečistit nepřiměřenými předměty, i nepatrné poškození ovlivní obraz nástřiku používat pouze jehlu na čistění trysek vzduchový uzávěr nikdy nevymontovávat (nebezpečí porušení)!!! PISTOLE SE NESMÍ VKLÁDAT DO ŘEDIDEL!!! ZPŮSOB LIKVIDACE: Obal: krabice tříděný sběr papíru, PE sáček a výstelka tříděný sběr PE Výrobek: kovové díly tříděný sběr šrotu, plásty tříděný sběr plastů PŘÍSLUŠENSTVÍ DODÁVANÉ S VÝROBKEM: kartáč, speciální klíč, nádobka 0,6-0,4-1,0 litru (podle typu), materiálový filtr

5 ŘEŠENÍ PROBLÉMŮ: Závada Příčina Odstranění Vysoká viskozita Upravit viskozitu Pistole stříká přerušovaně Opotřebované těsnění (6) Vyměnit těsnění Nedotažená hubice, tryska (1-3, 4) Dotáhnout, vyčistit dosedací plochy Volný šroub ucpávky (5) Lehce dotáhnout Pistole byla namočena do ředidla Povolit ucpávkový šroub a opět dotáhnout Pistole nestříká V pistoli není tlakový vzduch Zkontrolovat připojení - regulátor Reg. vzduchu je uzavřena Uvolnit (33) Nástřik je prohnutý nebo kyjovitý Nečistota na hubici, trysce Vyčistit hubici nebo trysku použijte čistící jehly Málo barvy, nízká viskozita Doplnit barvu, upravit viskozitu Uprostřed nástřiku málo barvy Velké množství tl. vzduchu do křidélek hubice Velký tlak vzduchu na stříkaní Regulací paprsku nastavit správné množství (15B) Snížit tlak vzduchu - regulátor Nástřik málo zploštělý Málo vzduchu do křidélek Nízký tlak na vzduchu na stříkaní Vysoká viskozita Regulací paprsku nastavit správné množství (15B) Zvýšit tlak na regulátoru tlaku Upravit viskozitu Možnost použití tryskových kompletů Tryskový komplet Šíře střiku Použití 1,2 mm mm Penetrace, mořidla, laky 1,4 mm mm Akryláty, polyuretany, epoxidy 1,7 mm mm Akryláty, polyuretany, epoxidy větší množství 2,0 mm mm Základové NH, plniče, smalty, glazury 2,4 mm mm Základové NH, plniče, smalty, glazury

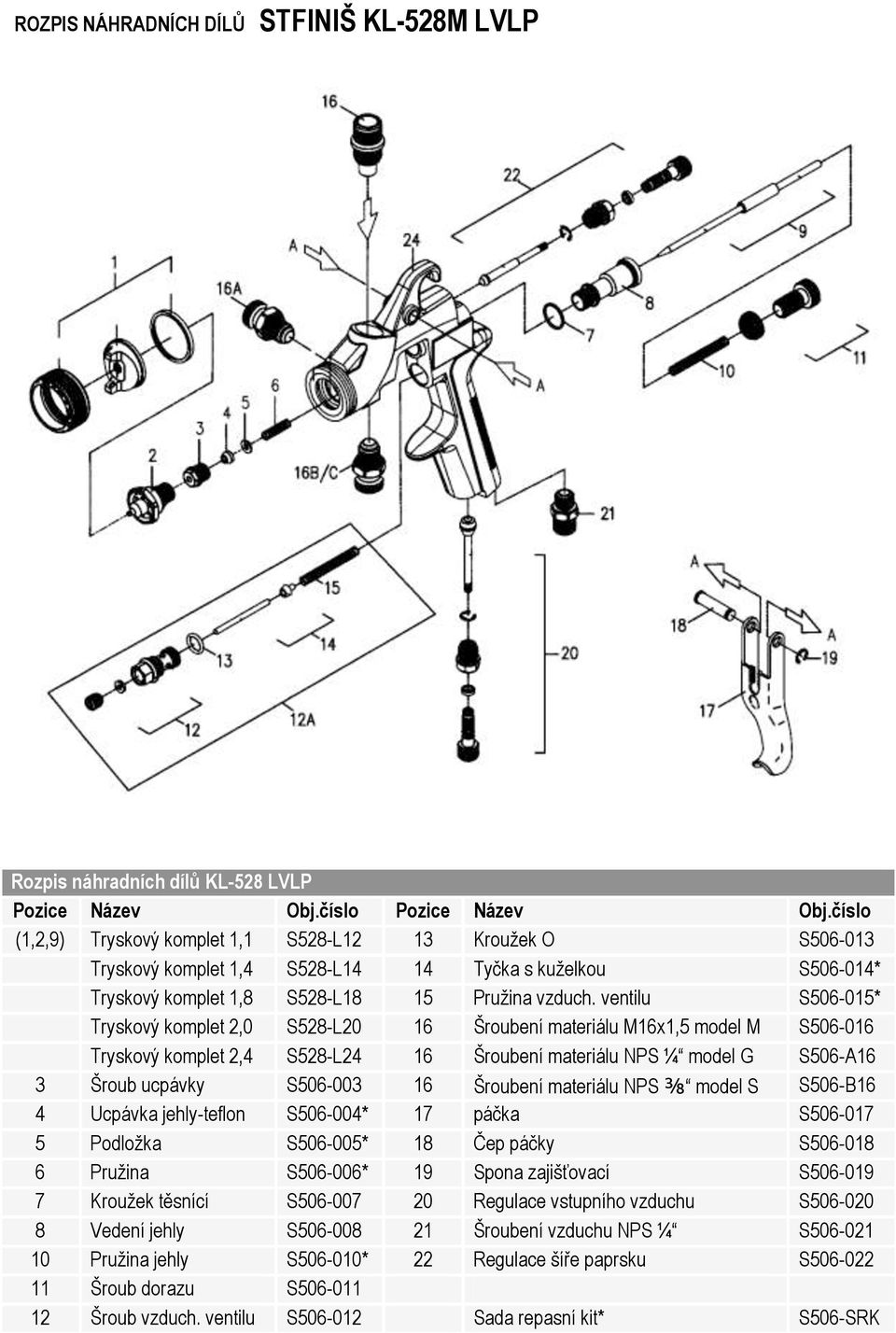

6 ROZPIS NÁHRADNÍCH DÍLŮ STFINIŠ KL-528M LVLP Rozpis náhradních dílů KL-528 LVLP Pozice Název Obj.číslo Pozice Název Obj.číslo (1,2,9) Tryskový komplet 1,1 S528-L12 13 Kroužek O S Tryskový komplet 1,4 S528-L14 14 Tyčka s kuželkou S * Tryskový komplet 1,8 S528-L18 15 Pružina vzduch. ventilu S * Tryskový komplet 2,0 S528-L20 16 Šroubení materiálu M16x1,5 model M S Tryskový komplet 2,4 S528-L24 16 Šroubení materiálu NPS ¼ model G S506-A16 3 Šroub ucpávky S Šroubení materiálu NPS ⅜ model S S506-B16 4 Ucpávka jehly-teflon S * 17 páčka S Podložka S * 18 Čep páčky S Pružina S * 19 Spona zajišťovací S Kroužek těsnící S Regulace vstupního vzduchu S Vedení jehly S Šroubení vzduchu NPS ¼ S Pružina jehly S * 22 Regulace šíře paprsku S Šroub dorazu S Šroub vzduch. ventilu S Sada repasní kit* S506-SRK

7 DOPORUČUJEME TYTO DOPLŇKY: Předfiltr vstupního vzduchu STF3 Mikro-regulace vstupního tlaku STR11 Mikro-regulace vstupního tlaku STR14 - digitální Odstraní nečistoty a zlepší kvalitu vzduchu do pistole Sada čistích kartáčů ST813 Ideální pomůcka pro přesné nastavení vstupního tlaku do pistole Nádobka horní AL 600ml 1000ml Ideální pomůcka pro přesné nastavení vstupního tlaku do pistole Viskozimetr 4mm 6mm Sada 17 ks čistících kartáčků a jehel pro dokonalé očištění pistole Respirátor 3M Hliníková nádobka s připojením M16x1,5 Stojan na pistoli Pohárek pro kontrolu hustoty stříkaného materiálu Filtrační nálevka Pomůže dokonale profiltrovat stříkaný materiál a tím zlepší kvalitu výsledného povrchu Filtr nádobky Doporučujeme všem, co si rádi chrání zdraví. Filtry dokonale spálí organické výpary a zachytí mechanické nečistoty. Filtry doporučujeme i pří nástřiku vodou ředitelných barev. Dokonalý pomocník pro uložení vaší pistole po ukončení práce. Umožňuje v pistoli ponechat malé množství čisticího prostředku a zabrání případnému vnitřnímu zasychání uvnitř pistole Vhodný pro řídké materiály

8 VÁŠ DODAVATEL:
