Janka ENGINEERING, s.r.o. Hlavní přednosti nové řady centrálních klimatizačních jednotek PremiAir

Transkript

1 Janka ENGINEERING, s.r.o. Hlavní přednosti nové řady centrálních klimatizačních jednotek PremiAir

2 Modulární konstrukce klimatizační jednotky 32 základních průřezových rozměrů Průřezový rozměr postaven na základním vnitřním rozměru 310x310mm Jeden průřezový modul: 310 x 310 mm jmenovitý průtok 1000 m 3 /h ( při w = 2,9 m/s v průřezu ) 32 základních čelních průřezových rozměrů možnost přizpůsobit se rozměrům strojoven B1 H1

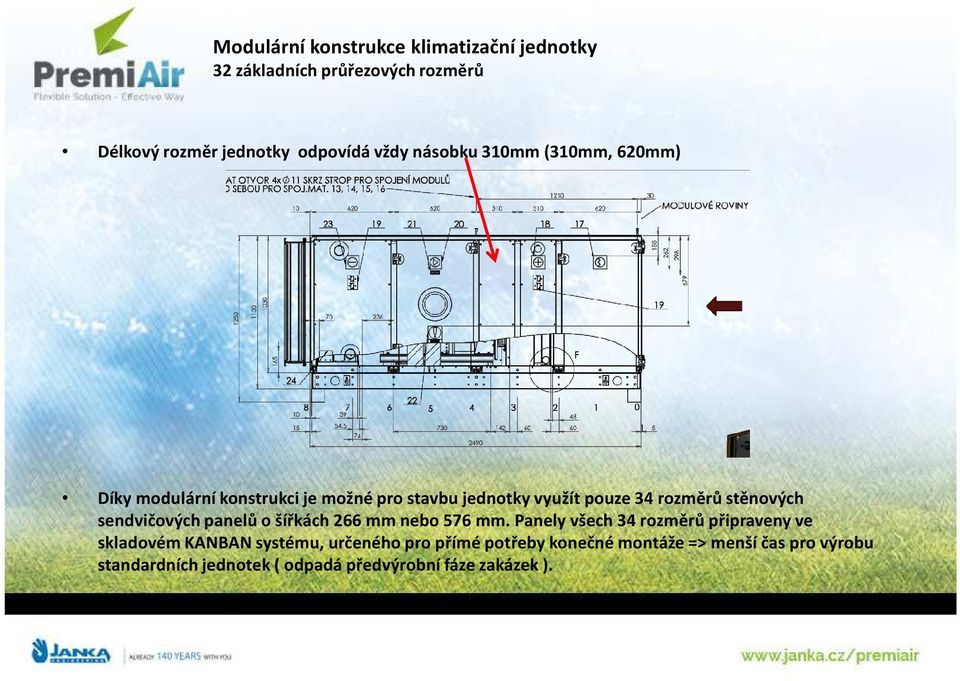

3 Modulární konstrukce klimatizační jednotky 32 základních průřezových rozměrů Délkový rozměr jednotky odpovídá vždy násobku 310mm (310mm, 620mm) Díky modulární konstrukci je možné pro stavbu jednotky využít pouze 34 rozměrů stěnových sendvičových panelů o šířkách 266 mm nebo 576 mm. Panely všech 34 rozměrů připraveny ve skladovém KANBAN systému, určeného pro přímé potřeby konečné montáže => menší čas pro výrobu standardních jednotek ( odpadá předvýrobní fáze zakázek ).

4 Rohový profil rámu s přerušením tepelného mostu Rám klimatizační jednotky vyroben z hliníkových profilů z materiálu EN AW 6060 T6 (AlMgSi0,5 ). Povrchová úprava profilu eloxováním. Vysoká pevnost profilu a nízká hmotnost. Plastová vložka tepelný nevodič Rohový profil rámu Příčný profil rámu Detail konstrukce rohu skříně jednotky:

5 Vlastnosti opláštění dle ČSN EN 1886 Vlastnosti opláštění Minerální vata PUR pěna mechanická pevnost D2 D1 těsnost * L1 (M)/ L2(R) L1 (M)/ L2(R) prostup tepla T2 T2 tepelné mosty TB2 TB2 tloušťka sendvič. panelu 50 mm 50 mm materiál izolace NOBASIL Elastopor H + IsoPMDI měrná hmotnost izolace 65 kg/m 3 60 kg/m 3 koeficient tepelné vodivosti izolace λ 0,036 W/mK 0,029 W/mK třída reakce na oheň dle ČSN EN A1 C3 tloušťka plechů sendvičového panelu 0,8 mm 0,55 mm součinitel prostupu tepla 0,64 W/m 2 K 0,53 W/m 2 K těsnost filtrační stěny F9 F9 pracovní teplota vzduchu -30 až +40 o C -30 až +40 o C * Jednotka v těsném/standardním provedení.

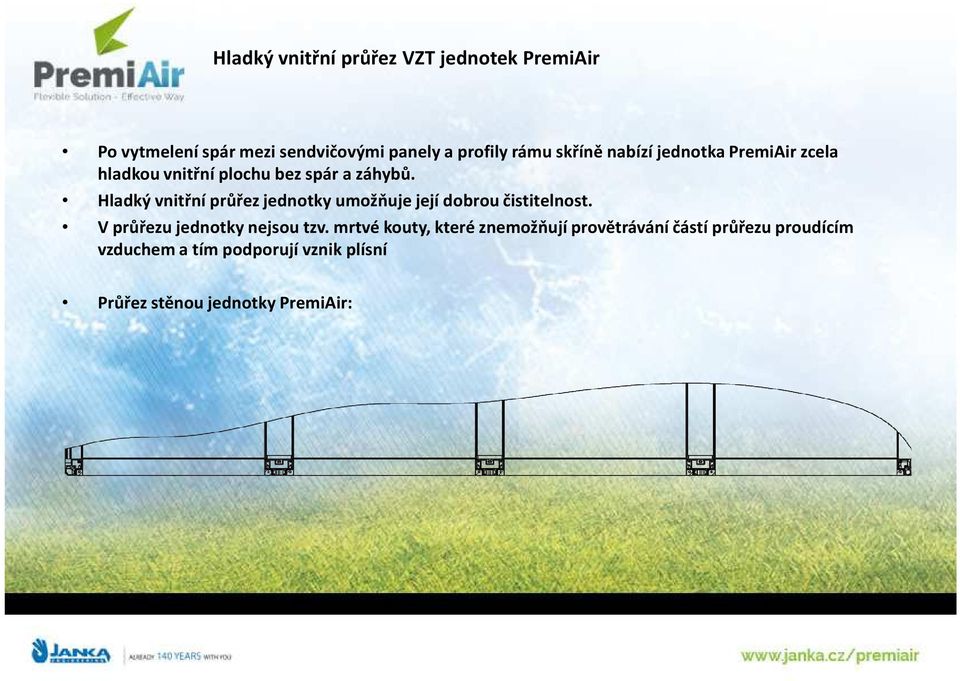

6 Hladký vnitřní průřez VZT jednotek PremiAir Po vytmelení spár mezi sendvičovými panely a profily rámu skříně nabízí jednotka PremiAir zcela hladkou vnitřní plochu bez spár a záhybů. Hladký vnitřní průřez jednotky umožňuje její dobrou čistitelnost. V průřezu jednotky nejsou tzv. mrtvé kouty, které znemožňují provětrávání částí průřezu proudícím vzduchem a tím podporují vznik plísní Průřez stěnou jednotky PremiAir:

7 Hladký vnitřní průřez VZT jednotek PremiAir Nejčastější závady vzduchotechnických jednotek dodávaných našimi konkurenty: Vystouplé profily Nemožnost čistitelnosti úsady prachu Ocelové špony po vrtání Zrezlé profily

8 Možnosti dodání VZT jednotek PremiAir Dodávka jednotky ve smontovaném stavu celá klimatizační jednotka je smontována v závodě Janka ENGINEERING, s.r.o. a transportována v jednom celku. Maximální délka transportního bloku pro jednotky o vnější šířce průřezu do 2270mm včetně = 5910mm Maximální délka transportního bloku pro jednotky o vnější šířce průřezu nad 2580mm včetně = 3120mm

9 Možnosti dodání VZT jednotek PremiAir Dodávka jednotky po jednotlivých montážních celcích klimatizační jednotka je již ve fázi návrhu rozdělena na přiměřený počet montážních celků, které svou velikostí odpovídají transportním možnostem do strojoven nebo na střechu budovy.

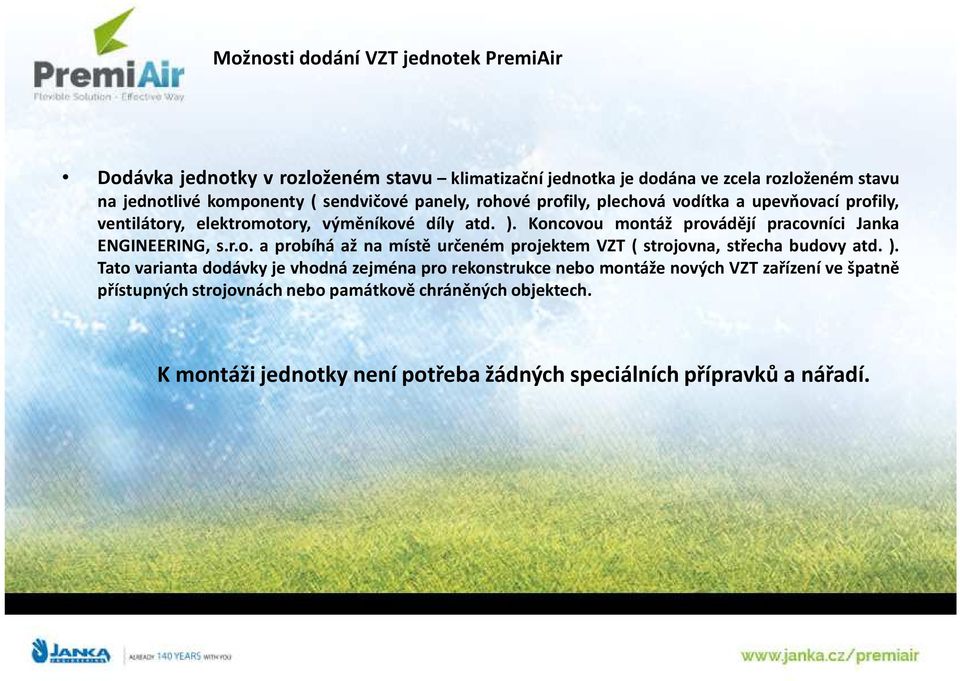

10 Možnosti dodání VZT jednotek PremiAir Dodávka jednotky v rozloženém stavu klimatizační jednotka je dodána ve zcela rozloženém stavu na jednotlivé komponenty ( sendvičové panely, rohové profily, plechová vodítka a upevňovací profily, ventilátory, elektromotory, výměníkové díly atd. ). Koncovou montáž provádějí pracovníci Janka ENGINEERING, s.r.o. a probíhá až na místě určeném projektem VZT ( strojovna, střecha budovy atd. ). Tato varianta dodávky je vhodná zejména pro rekonstrukce nebo montáže nových VZT zařízení ve špatně přístupných strojovnách nebo památkově chráněných objektech. K montáži jednotky není potřeba žádných speciálních přípravků a nářadí.

11 Přednosti usnadňující údržbu a servis Přístupkekomponentůmjednotkymožnýnapřánízevšechstran HORNÍ/DOLNÍ/BOČNÍ/ČELNÍ Dveřní panel lze při použití Dual Hinge uzávěrů jak otevřít, tak také celý sejmout. Dveře je možné otevírat obousměrně VPRAVO/ VLEVO. Detail kombinovaného pantu a zamykatelného uzávěru
