M-série Pokojové klimatizační jednotky, single a multisplitové systémy
|
|
- Olga Bartošová
- před 5 lety
- Počet zobrazení:
Transkript
1 LIVING ENVIRONMENT SYSTEMS Msérie Pokojové klimatizační jednotky, single a multisplitové systémy Produktové Informace
2 TENTO KATALOG Mitsubishi Electric Europe B.V. se neustále snaží o další rozvoj a zlepšení svých produktů. Všechny popisy, ilustrace a charakteristiky v tomto katalogu pouze reprodukují všeobecné informace a nemohou být podkladem pro uzavření smlouvy. Naše společnost si vyhrazuje veškerá práva kdykoliv bez předchozího oznámení a veřejného upozornění změnit technická data a ceny produktů. Dále si vyhrazujeme právo nahradit současná zařízení stávajícího programu jinými. Zobrazení barev jednotek a zařízení v tomto katalogu nemusí být reálné, proto se barvy ve skutečnosti mohou mírně lišit. Dodávky všech druhů zboží podléhají všeobecným podmínkám prodeje společnosti Mitsubishi Electric Europe B.V. Podmínky prodeje mohou být zaslány na požádání. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a a R32. Další informace najdete v příslušném návodu k obsluze. Tento katalog byl vyroben v Německu podle ekologických výrobních postupů z ekologicky nezávadných materiálů. Eco Changes vyjadřují postoj Mitsubishi Electric k managementu životního prostředí. Díky rozmanitým oblastem působnosti přispívá Mitsubishi Electric k tvorbě ekologicky orientované společnosti. 02 / Msérie
3 OBSAH OBSAH // Všeobecné informace o sérii Výhody a vlastnosti 04 Novinky této série 0 Vysvětlivky symbolů 08 Přehled funkcí 12 Přehled vnitřních jednotek 14 Přehled venkovních jednotek 15 Nástěnné jednotky Nástěnné jednotky Diamond (MSZLN) 1 Nástěnné jednotky Deluxe (MSZFH) 20 Nástěnné jednotky Premium Design (MSZEF) 22 Kompaktní nástěnná jednotka (MSZSF) 24 Standardní nástěnná jednotka (MSZGF) 2 Parapetní jednotky Parapetní jednotka (MFZKJ) 28 Potrubní jednotky Potrubní jednotky (SEZKD) 34 Multisplitové invertorové venkovní jednotky Přehled kombinací 3 Venkovní jednotky 38 Doplňující informace Nástěnné jednotky Diamond (MSZLN) 43 Schémata elektrického připojení 44 Volitelná rozhraní 45 Přehled řídicích systémů 4 Přehled příslušenství 47 Rozměry 48 Provozní podmínky, systém značení jednotek 58 Kazetové jednotky 1cestná kazetová jednotka (MLZKA) 30 4cestná kazetová jednotka (SLZKF) 32 Msérie / 03
4 VÝHODY Výhody a vlastnosti série M Klimatizační zařízení pro zajištění optimálního prostředí Prostřednictvím Msérie je možné energeticky úsporně vytápět a chladit menší a středně velké místnosti. Zařízení mohou být instalována jako splitové nebo multisplitové systémy v obývacích pokojích a malých kancelářích. Vynikají tichým provozem, kompaktními rozměry, moderním designem a celkovou nenápadností. Varianty systémů Rozsah výkonů od 1,5 kw do 18,0 kw pouze chlazení nebo chlazení a topení. Splitové nebo multisplitové uspořádání 2 až 8 vnitřních jednotek. Vnitřní jednotky v kazetovém, potrubním, podstropním, nástěnném a parapetním provedení s jednoduchou a nenápadnou montáží. Energeticky úsporné venkovní jednotky v provedení invertorového tepelného čerpadla. Zdroj elektrického napětí 230 V, 1 fáze, 50 Hz. Kabelová dálková ovládání PAR32MAA a PACYT52CRA Všechny jednotky z Msérie mohou být ovládány pomocí kabelových dálkových ovládání (dle použitého přípojného adaptéru jednotky). Na výběr máme dvě kabelová dálková ovládání, kompaktní dálkové ovládání PACYT52CRA a deluxe dálkové ovládání PAR32MAA s komfortním týdenním časovačem. Obě dálková ovládání disponují podsvíceným displejem z tekutých krystalů a mají snadné a intuitivní ovládání. Výhody na první pohled Tichý provoz Provoz hlukově optimalizovaných vnitřních jednotek je sotva slyšitelný. Nástěnné jednotky MSZFH25/35VE s jemným prouděním vzduchu jsou ideálním řešením pro ložnice. Při chlazení v režimu spánku (sleep mode) mají tyto jednotky hladinu akustického tlaku pouze 20 db(a). S pouhými 19 db(a) akustického tlaku jsou jednotky MSZLN obzvláště tiché. Vysoká energetická účinnost Energeticky úsporná invertorová technologie: invertorové systémy pracují ekonomicky, díky plynulé regulaci výkonu komresoru, a proto dodávají přesně takový chladicí/topný výkon, který je požadován. Energeticky úsporný provoz kompresoru s rotačním pístem, s minimální hladinou hluku a vibracemi. Pečeť kvality pro klimatizační zařízení Německý Odborný svaz klimatizace budov (FGK) udělil všem splitovým jednotkám s funkcí tepelného čerpadla výrobce Mitsubishi Electric pečeť kvality pro klimatizační zařízení. Nejdůležitější kritéria, kromě jiných, zahrnují tato: Špičková energetická účinnost známku kvality mohou získat pouze invertorová zařízení. Garance dostupnosti náhradních dílů do dvou pracovních dnů, a to po dobu deseti let. Široká nabídka školení, podpora při projektování a kompletní dokumentace. Garance správnosti technických údajů uvedených v katalogu, provozní data odpovídají EN Tiché jako šepot Díky hladině akustického tlaku pouhých 19 db(a) jsou nástěnné jednotky MSZLN a MSZSF ideální k použití v obytných a pracovních prostorech, kde je vyžadována nízká hlučnost. Silniční tunel Jedoucí automobil (40km/h) Prostředí knihovny Šelest listí Mez slyšitelnosti lidského ucha (sotva slyšitelné zvuky) 80 db(a) 0 db(a) 40 db(a) db(a) Jen 19 db(a) (Nástěnné jednotky MSZLN a MSZSF) 04 / Msérie
5 VÝHODY Použití v technických místnostech Při návrhu klimatizace do technických místností je nutné dbát zvýšené pozornosti. V těchto místnostech musí být odváděna citelná tepelná zátěž. To znamená, že klimatizační jednotky jsou navrženy podle jejich citelného chladicího výkonu a ne na základě celkových chladicích výkonů, které jsou uvedeny v tomto katalogu. Citelný chladicí výkon naleznete v projektových podkladech. Dávejte pozor na rozsah použití pro chladicí režim. Snadná montáž Kompaktní rozměry vnitřních a venkovních jednotek se postarají o flexibilní a jednoduchou montáž. Invertorové multisplitové systémy mohou být kdykoliv dodatečně rozšířeny. V základu jsou zapotřebí minimálně dvě vnitřní jednotky, které později mohou být doplněny až na osm vnitřních jednotek. Neomezené kombinace Sníte o klimatizaci, díky které byste se cítili doma pohodlně nebo si vytvořili příjemné pracovní prostředí? S širokým sortimentem klimatizačních zařízení od Mitsubishi Electric si snadno vyberete. Se sériemi M a Mr. Slim získáte maximálně flexibilní a komfortní systém. Při vývoji jsme dbali na tři důležité faktory: optimální mikroklima v místnosti, malá spotřeba el. energie, maximální flexibilita při projektování a instalaci. Díky řízení ACONTROL ve všech invertorech Msérie a jednotkách Mr. Slim mají zákazníci značné možnosti při výběru kombinací v rámci celé produktové řady. Venkovní jednotky Msérie, mohou být nyní jednoduše připojeny k vnitřním jednotkám Mr. Slim, a tím získáte všechny výhody obou konstrukčních řad. Detailní popis modelů Mr. Slim naleznete v katalogu produktů Mr. Slim. Snadné čištění a údržba pomocí sady QuickCleanSet Prostřednictvím sady Quick Clean je čištění ještě více zjednodušeno. Pomocí této sady může být tepelný výměník snadno a rychle vyčištěn. Vynikající design Jednotky Msérie jsou atraktivní nejen svým technickým řešením, ale jsou i přitažlivé na pohled. Kvalitní a povedený design produktů získal již více prestižních ocenění, naposledy například Red Dot Award a Good Design Award. Všechny jednotky v bílém provedení jsou čistě bílé (blížící se RAL 90). Nástěnné jednotky jsou koncipovány v moderním plochém designu. Single a multisplitové použití Připojení LEVkitu k jednotkám City Multi VRF LEVKit LEVKit Single Split MXZ Multi Split Venkovní jednotka City Multi Quick Clean Set Msérie / 05
6 NOVINKY TÉTO SÉRIE Novinky NEW Nástěnná jednotka Diamond MSZLN Individualita a exkluzivita hrají důležitou roli zejména v luxusnějších interiérech. Se čtyřmi barevnými variantami lze však skvěle navrhovat i náročné koncepty místností, do kterých mají být začleněny energeticky efektivní a moderní klimatizace. Vestavěný WiFi modul Rozpoznání osob v místnosti díky 3D isee senzoru Variabilní proud vzduchu prostřednictvím dělených vyfukovacích lamel Noční režim Vysoká energetická účinnost (A+++) Nízká hlučnost pouhých 19 db(a) Chladivo R32 Nástěnná jednotka MSZLN35 Možnost individuálního výběru barev: rubínová červená, přírodní bílá, perleťová bílá, onyxová černá. Multisplitové venkovní jednotky Hyper Heating Nové venkovní jednotky Multisplit v provedení Hyper Heating patří k zařízením, u nichž je kladen mimořádný důraz na topný výkon. 0 % jmenovitého topného výkonu až do venkovní teploty 15 C Rozšířený rozsah použití až do venkovní teploty 25 C Vysoká sezónní energetická účinnost Optimalizovaný režim odmrazování Vnitřní jednotky Msérie lze připojit k systémům VRF Díky novým připojovacím boxům PACMK lze všechny vnitřní jednotky Msérie propojit s venkovní jednotkou VRF. Vnitřní jednotky jsou pomocí sady LEVKit doplněny o externí elektronický expanzní ventil, který je zapotřebí pro provoz se zařízeními VRF. Výhodou pro uživatele je mnohem větší výběr vnitřních jednotek, které lze použít. Kromě toho již nemusejí být venkovní jednotky zbytečně předimenzovány, protože lze na požadovaný výkon chlazení, resp. topný výkon optimálně přizpůsobit i malé hodnoty výkonu. Dohromady je k dispozici 33 různých vnitřních jednotek série M a dva připojovací boxy se třemi a pěti přípojkami, které umožňují integraci až osmi jednotek série M a série Mr. Slim do jednoho systému PUMY. Seznam kompatibilních vnitřních jednotek Mitsubishi Electric Série M (velikost) MSZSF (15 50) MSZEF (18 50) SLZKF (25 0) MSZFH (25 50) MFZKJ (25 50) SEZKD (25 71) MSZGF (0 71) MLZKA (25 50) Mr. Slim (velikost) PLA(Z)RP (35 71) PCARP (3571) City Multi VRF (velikost) PMFYP VBME (20 40) PKFYP VHME (32 0) PEFYP VMHE (40 140) PLFYP VLMDE (20 125) PFFYP VKME (20 40) PEFYP VMAE (20 140) PLFYP VCME (15 40) PFFYP VLEME (20 3) PEFYP VMREL (20 32) PLFYP VBME (32 125) PFFYP VLRME (20 3) PEFYP VMS1E (15 3) PKFYP VBME (15 25) PFFYP VLRMME (20 3) PEFYP VMHEF (80 / 140) 0 / Msérie
7 NEJDŮLEŽITĚJŠÍ CHARAKTERISTIKY ŘADY Nejdůležitější charakteristiky Nová 4cestná jednotka s minimální vestavnou výškou Díky velmi ploché konstrukci s výškou jen 24,5 cm lze novou 4cestnou kazetovou jednotku SLZ zabudovat i do místností s velmi malou výškou stropu, což značně usnadňuje instalaci zejména ve stávajících budovách. Vynikající design Přímočarý designový návrh získal ocenění Good Design Award. Produkty se díky nenápadnému vzhledu ideálně hodí k začlenění do různých typů interiérů. Výška clony pouze mm se postará o harmonický stropní obraz. Horizontální proud vzduchu Proud vzduchu lze nasměrovat do šesti různých úhlů výdechu. Při vodorovné poloze lamel vzduch přiváděný do místnosti nevytváří průvan. Distribuce vzduchu na příkladu modelu SLZKF0VA Horizontální nastavení vzduchových lamel při výšce stropu 2,7 m Rychlost vzduchu v m/s 2,7 2,0 1,0 0,5 2 Volitelný 3D isee senzor pro další úsporu energie 3D isee senzor zaznamenává počet osob v místnosti a odpovídajícím způsobem přizpůsobuje parametry chlazení. Při menší obsazenosti se například automaticky sníží výstupní výkon, a tím se dosáhne ještě vyšší efektivity provozu. Výška (mm) 1 Rozpoznání polohy osob Jakmile je v místnosti zaznamenána přítomnost jedné či více osob, automaticky se spustí horizontální výdech vzduchu Vzdálenost od vnitřní jednotky (m) Snadná montáž Panel je vybaven speciálním montážním systémem, který umožňuje instalaci jedinou osobou. Panel se nejprve provizorně zavěsí a poté v druhém kroku upevní pomocí šroubů. Tento postup značně usnadňuje montáž a snižuje související náklady. Volitelný 3D isee senzor Rozpoznání polohy osob Rozpoznání počtu osob Msérie / 07
8 VYSVĚTLIVKY SYMBOLŮ Funkce: technika Invertorové jednotky Venkovní jednotka je vybavena energeticky úspornou invertorovou technologií. Technologie Replace Invertorová venkovní jednotka je standardně vybavena technologií Replace, která umožňuje snadno znovu využít stávající potrubní vedení R22 a R407C.* * Upozornění ke kompatibilitě průměrů stávajícího potrubí vedení chladiva a nových zařízení najdete v našich projekčních podkladech pro Msérii. Hyper Heating Certified Quality Pečeť kvality pro splitové jednotky Tato technologie umožňuje udržovat konstantní topný výkon až do venkovní teploty 15 C a zajistit provoz až do venkovní teploty 25 C. Splitové klimatizační zařízení získalo v Německu certifikát kvality Odborného svazu klimatizace budov (Fachverband GebäudeKlima e. V. (FGK). Další informace najdete na straně / Msérie
9 VYSVĚTLIVKY SYMBOLŮ Funkce: instalace / údržba Připojení čerstvého vzduchu Auto Restart Restart po výpadku elektrického napětí Přes standardní napojení je možné přivést do prostoru čerstvý vzduch. Množství čerstvého vzduchu může být až % jmen. objem. průtoku příslušné vnitřní jednotky. Pro přívod čerstvého vzduchu z venk. prostředí je zapotřebí podpůrný ventilátor. Lowtemperature Režim tepelného čerpadla S funkcí tepelného čerpadla lze energeticky úsporně vytápět místnosti. Díky vysoké energetické účinnosti i při nízkých teplotách je také minimální spotřeba elektrické energie. V mnoha případech můžeme nahradit běžný topný systém tepelným čerpadlem. Jednotky automaticky nastartují po výpadku elektrického napětí s posledním zvoleným nastavením. Tím je zajištěna vysoká provozní bezpečnost. R 4 A R 32 Předplněno chladivem R4A Kvůli snadné instalaci jsou venkovní jednotky předplněny chladivem na délku vedení až 30 m*. * V závislosti na typu jednotky Chladivo R32 VRF LEVKit LEVkit pro připojení k systémům City Multi Umožňuje napojení vnitřních jednotek série M na zařízení City Multi VRF. Vnitřní jednotky jsou prostřednictvím sady LEV doplněny o externí elektronický expanzní ventil, který je zapotřebí pro provoz se zařízeními City Multi VRF. R32 (difluormetan [CH2F2]) patří do skupiny chladiv typu HFC. Již mnoho let je toto chladivo používáno jako součást chladiva R4A a vzhledem k hodnotě potenciálu globálního oteplování (GWP) 75 již nyní odpovídá požadavkům nařízení o Fplynech, které vstoupí v platnost v roce Zimní regulace S integrovanou zimní regulací je možné provozovat chladicí režim i při nízkých venkovních teplotách. Otáčky ventilátoru venkovní jednotky jsou dle podmínek automaticky snižovány, aby bylo možné udržovat konstantní kondenzační tlak. Pokud bude venkovní jednotka vystavena silnému větru, je zapotřebí ochranný kryt proti větru, který je možné dodat jako volitelné příslušenství. Čerpadlo kondenzátu Jednotky jsou standardně vybaveny integrovaným čerpadlem kondenzátu ke snadnému odvodu zkondenzované vody. Dopravní výška závisí na typu vnitřní jednotky. Msérie / 09
10 VYSVĚTLIVKY SYMBOLŮ Funkce: komfort MELCloud 3D 3D isee senzor Zařízení lze doplnit o WiFi adaptér a ovládat je na dálku prostřednictvím řídicího softwaru MELCloud ze smartphonu, tabletu nebo počítače. 3D isee senzor rozpoznává polohu osob v místnosti a podle zjištěných údajů nasměrovává proud vzduchu tak, aby osoby v místnosti nebyly vystaveny proudícímu vzduchu. Další informace najdete na straně 07. Econo Cool Econo Cool Umožňuje uspořit dodatečnou energii tím, že se v režimu chlazení nastavená teplota automaticky zvýší o 2 C. Snížení výkonu chlazení se díky speciálnímu programu ventilátoru nepozná. i save Pomocí funkce i save lze uložit upřednostňovaný provozní stav do paměti a později jej tlačítkem i save opět vyvolat. Bez Econo Cool S Econo cool Venkovní teplota 35 C 35 C Nastavená požadovaná teplota 25 C 27 C Pocitová teplota 30 C 29,3 C Silent Silent Tichý mód pro obzvlášť nízký provozní hluk jednotek, např. v noci. On/Off 7 Weekly Zap. / vyp. časovač S časovačem zap./vyp. můžete nastavit pevné časy zapnutí a vypnutí klimatizace. Týdenní časovač S týdenním časovačem můžete nastavit až 4 individuální spínací časy pro jeden den. Jednotku můžete flexibilně zapnout nebo vypnout. Kromě toho můžete v každém spínacím čase nastavit požadovanou teplotu v místnosti. Tak může být zařízení řízeno dle individuálních požadavků a je energeticky úsporné. C Lowheating Wired Ochrana proti zamrznutí Minimální nastavitelná teplota v místnosti je v topném režimu C. Díky tomu je provoz zařízení hospodárný i v nevyužívaných místnostech. Mimoto zabraňuje příslišnému podchlazení místnosti. Možnost připojení kabelového dálkového ovládání Jednotku lze vybavit rozhraním MAC397IFE nebo MAC333IFE, volitelně s kompaktním dálkovým ovládáním PACYT52CRA nebo dálkovým ovládáním Deluxe PAR32MAA. Noční režim Nová komfortní funkce nočního režimu automaticky snižuje hlučnost venkovní jednotky o 3 db(a) a více. Navíc se u vnitřních jednotek deaktivují LED diody a tóny dálkového ovládání budou při obsluze ztlumeny. / Msérie
11 VYSVĚTLIVKY SYMBOLŮ Funkce: kvalita vzduchu Horizontal Swing Horizontální kývání žaluzie Auto Automatická regulace ventilátoru Die Luftaustrittsklappe schwenkt hin und her und versorgt so auch großflächige Räume mit konditionierter Luft. Vertikální kývání žaluzie Tato funkce se stará o přívod optimálního množství vzduchu podle momentální potřeby. Když je krátce po zapnutí potřeba více vzduchu, zařízení automaticky přepne na vysoký výkon. Po dosažení požadované teploty se množství přiváděného vzduchu automaticky sníží. Klapka vzduchového výstupu se střídavě pohybuje nahoru a dolů, a tím zajišťuje příjemnou distribuci upraveného vzduchu do všech prostor místnosti. Wide & Long Wide & Long Jednotky disponují obzvlášť dlouhým dosahem proudu vzduchu a to až 12 m. Díky tomu můžete klimatizovat i rozlehlé místnosti. Vertikální výdech vzduchu se dá nastavit v sedmi různých směrech. Antiallergy Antialergenní enzymový filtr Antialergenní enzymový filtr Mimořádně vysoký stupeň filtrace umožňuje zachycovat částice od velikosti 0,01 μm. Alergeny ve vzduchu místnosti jsou zneškodněny díky speciální vrstvě enzymů. Spot airflow (5 patterns) Nano Stříbrný iontový filtr Area specific Full airflow Díky technologii iontů stříbra lze dosáhnout mimořádně účinného čištění, při němž se ze vzduchu v místnosti odstraňují nepříjemné pachy, baktérie a alergeny. Vysoký stupeň účinnosti zůstává plně zachován i po umytí filtru. SWING PlasmaDuo Čtyřfázový plazmový filtr Pomocí technologie čtyřfázové plazmové filtrace lze dosáhnout velmi efektivního vyčištění vzduchu i neutralizace nepříjemných pachů. Stříbrný iontový filtr Čištění vzduchu pomocí Plazmoenzymového filtru Pomocí plasmové ionizace a elektrostaticky nabitého filtru jsou i malé částečky, jako například pyl, bakterie a jiné alergeny účinně zachyceny. Neutralizace zápachu pomocí Plazmového deodorizačního filtru Díky ploše přibližně 300 m2 dokáže tento filtr ze vzduchu prostoru odstraňovat nepříjemné pachy obzvláště účinným způsobem. Čtyřfázový plazmový filtr Plus Systém čištění vzduchu s výkonnou plazmovou technologií obsahuje čtyřfázový plazmový filtr, jež odstraní ze vzduchu i mikročástice o velikosti 2,5 μm. Msérie / 11
12 PŘEHLED FUNKCÍ Přehled funkcí Technika Nástěnné jednotky Diamond MSZLN Nástěnné jednotky Deluxe MSZFH Nástěnné jednotky Premium MSZEF Nástěnné jednotky MSZSF Venkovní jednotky Invertorové jednotky Hyper Heating * * Technologie Replace Certified Quality Pečeť kvality pro splitové jednotky Instalace / Údržba Režim tepelného čerpadla Venkovní jednotky Zimní regulace Restart po výpadku elektrického napětí R 4 A Předplněno chladivem R4A R 32 Předplněno chladivem R32 Vnitřní jednotky Připojení čerstvého vzduchu LEVkit pro připojení k systémům City Multi Čerpadlo kondenzátu Komfort MELCloud Econo Cool Zap. / vyp. časovač Vnitřní jednotky 7 Týdenní časovač 3D 3D isee senzor i save Silent C Ochrana proti zamrznutí Možnost připojení kabelového dálkového ovládání Noční režim Kvalita vzduchu Horizontální kývání žaluzie Vertikální kývání žaluzie Vnitřní jednotky Wide & Long Čtyřfázový plazmový filtr / Čtyřfázový plazmový filtr Plus / / Automatická regulace ventilátoru Stříbrný iontový filtr * Volitelné 12 / Msérie
13 PŘEHLED FUNKCÍ Nástěnné jednotky MSZGF Parapetní jednotky MFZKJ 1cestné kazetové jednotky MLZKA 4cestné kazetové jednotky SLZKA Potrubní jednotky SEZKD * * Podrobný popis funkcí odpovídajících jednotlivým symbolům najdete na stranách Msérie / 13
14 PŘEHLED Venkovní jednotky Výkonová řada Invertor chlazení nebo topení Číslo stránky NEW Chladicí výkon (kw) Topný výkon (kw) 1,5 1,8 2,3 2,2 2,5 3,5 4,2 5,0,0 7,1 1,7 2,2 2,5 3,3 3,0 4,0 5,4 5,8 7,0 8,1 Nástěnné jednotky Diamond MSZLN 1 19 Nástěnné jednotky Deluxe MSZFH Nástěnné jednotky Premium MSZEF Nástěnné jednotky MSZSF Nástěnné jednotky MSZGF 2 27 Parapetní jednotky MFZKJ cestné kazetové jednotky MLZKA cestné kazetové jednotky SLZKF Potrubní jednotky SEZKD / Msérie
15 PŘEHLED Venkovní jednotky Multisplit Max. počet připojených vnitřních jednotek Chladicí výkon (kw) Topný výkon (kw) ,3 4,2 5,3 5,4,8 7,2 8,3,2 12,2 12,5 14,0 15,5 4,0 4,5,4 7,0 8, 8, 9,0,5 14,0 14,0 1,0 18,0 MXZ2D33VA, MXZ2D42VA, MXZ2D53VA 38 MXZ3E54VA, MXZ3E8VA 38 MXZ4E72VA, MXZ4E83VA 39 MXZ5E2VA 39 MXZD122VA 39 MXZ2E53VAHZ, MXZ4E83VAHZ 40 PUMYP112VKM/YKM PUMYP125VKM/YKM PUMYP140VKM/YKM 41 Msérie / 15

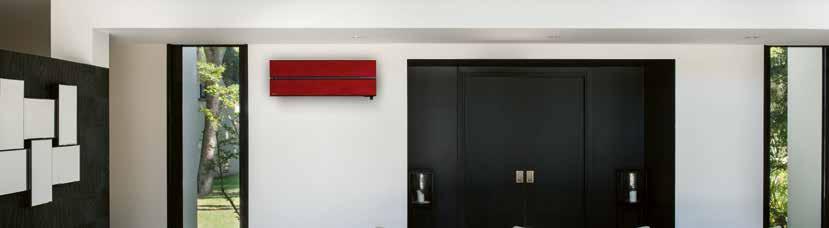

16 MSZ Nástěnná jednotka Diamond MSZLN Nástěnná jednotka Diamond vyniká nejen svým neobvyklým designem, ale také řadou inovativních funkcí. 3D isee senzor Konstantní teplota Energetická účinnost díky rozpoznávání přítomnosti osob Čtyřfázový plazmový filtr Plus Do 5 minut zneškodňuje 99 % všech bakterií a alergenů* Technologie Hyper Heating Volitelně s konstantním topným výkonem až do venkovní teploty 15 C Natural White Variabilní proud vzduchu prostřednictvím dělených vydechovacích lamel Noční režim * podle testu v referenční místnosti o objemu 25 m 3 Hodnota koeficientu SCOP až 5,2 / SEER až,5 Třída energetické účinnosti až A+++ / A+++ Nízká hlučnost pouhých 19 db(a) Integrovaný modul MELCloud (adaptér WiFi) Dálkové ovládání s infračerveným přenosem s funkcí týdenního časovače v základní výbavě 1 / Msérie
17 xxxx MSZ MUZLN50VGHZ/0VG MUZLN50VG MUZLN25/35VG/VGHZ MSZLN250VG W Nástěnné jednotky Diamond SplitInverter / chlazení nebo topení C 3D 7 3D iseesensor WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Set Point Night Horizontal Swing Vertical Swing Auto PlasmaQuad Lowtemperature Cooling Označení vnitřní jednotky MSZLN25VG W MSZLN35VG W MSZLN50VG W MSZLN0VG W Označení venkovní jednotky MUZLN25VG MUZLN35VG MUZLN50VG MUZLN0VG Označení venkovní jednotky Hyper Heating MUZLN25VGHZ MUZLN35VGHZ MUZLN50VGHZ Chlazení Vytápění Lowtemperature Heating Auto Restart chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) R 32 Precharged Certified Quality Invertorové nástěnné jednotky MSZLN, chlazení / topení 2,5 (1,0 3,5) (0,8 3,5)* 0,485,5 A+++ ~+4 3,2 (0,8 5,4) (1,0,3)* 0,58, (5,2)* A+++ 15~+24 (25~+24)* 3,5 (0,8 4,0) 0,82 9,5 A+++ ~+4 4,0 (1,0,3) (1,0,)* 0,8,7 (5,1)* A+++ 15~+24 (25~+24)* 5,0 (1,0,0) (1,4 5,8)* 1,38 8,5 A+++ (A++)* ~+4,0 (1,0 8,2) (1,08 8,7)* 1,48 5,8 (4,)* A+++ (A++)* 15~+24 (25~+24)*,1 (1,4,9) 1,79 7,5 A++ ~+4,8 (1,8 9,3) 1,81 5,9 A+++ 15~+24 Označení vnitřní jednotky MSZLN25VG W MSZLN35VG W MSZLN50VG W MSZLN0VG W Proud vzduchu v režimu chlazení (m 3 /h) N/S/V 258/42/ /42/ /534/3 42/3/72 Hladina akustického tlaku db(a) N/V 19/3 19/3 27/39 29/45 Rozměry (mm) šířka hloubka výška Hmotnost (kg) 15,5 15,5 15,5 15,5 Označení venkovní jednotky MUZLN25VG/VGHZ MUZLN35VG/VGHZ MUZLN50VG/VGHZ MUZLN0VG Objemový průtok vzduchu (m 3 /h) (2028)* 2400 (2928)* 300 Hladina akustického tlaku db(a) chlazení/topení 4 / / / / 55 Rozměry (mm) Š/H/V 800/285/ /285/ /285/714 (840/330/880)* 840/330/880 Hmotnost (kg) (3)* 40 (55)* 55 Údaje o chladivu Celková délka vedení (m) (30)* 30 Max. výškový rozdíl (m) (15)* 15 Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R32 / 1,00 / 1,2 75 / 0,8 / 0,8 R32 / 1,00 / 1,2 75 / 0,8 / 0,8 R32 / 1,25 / 1,51 (R32 / 1,45 / 1,91)* 75 / 0,85 / 1,03 (75 / 0,98 / 1,3) R32 / 1,45 / 1,91 75 / 0,98 / 1,3 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 12 Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, ,1, ,1, 50 Provozní el. proud (A) chlazení topení 2,5 3,0 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 (mm²) Doporučená velikost jištění (A) (12)* 1 1 * Platné pouze pro jednotky Hyper Heating MUZLN25/35/50VGHZ 3,9 4,0,3,8 Hladina akustického tlaku naměřena ve vzdálenosti 1 m před a 0,8 m pod vnitřní jednotkou v režimu chlazení. 7,9 7,9 Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 17
18 MSZ Nástěnná jednotka Diamond MSZLN Nástěnná jednotka Diamond vyniká nejen svým neobvyklým designem, ale také řadou inovačních funkcí. 3D isee senzor Konstantní teplota Energetická účinnost díky rozpoznávání přítomnosti osob Čtyřfázový plazmový filtr Plus Do 5 minut zneškodňuje 99 % všech bakterií a alergenů* Technologie Hyper Heating Volitelně s konstantním topným výkonem až do venkovní teploty 15 C Ruby Red Pearl White Onyx Black Funkce Double Vane Dvojité vydechovací lamely regulují proudění vzduchu požadovaným způsobem Přímé nebo nepřímé proudění vzduchu Různé barvy se sladěným dálkovým ovládáním Elegantní povrch ve stylu Hairline Noční režim Hodnota koeficientu SCOP až 5,2 / SEER až,5 Třída energetické účinnosti až A+++ / A+++ Nízká hlučnost pouhých 19 db(a) Integrovaný modul MELCloud (adaptér WiFi) Dálkové ovládání s infračerveným přenosem s funkcí týdenního časovače v základní výbavě * podle testu v referenční místnosti o objemu 25 m 3 18 / Msérie
19 xxxx MSZ MUZLN50VGHZ/0VG MUZLN50VG MUZLN25/35VG/VGHZ MSZLN250VG V MSZLN250VG B MSZLN250VG R Nástěnné jednotky Diamond SplitInverter / chlazení nebo topení C 3D 7 3D iseesensor WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Set Point Night Horizontal Swing Vertical Swing Auto PlasmaQuad Lowtemperature Cooling Označení vnitřní jednotky MSZLN25VG V/B/R MSZLN35VG V/B/R MSZLN50VG V/B/R MSZLN0VG V/B/R Označení venkovní jednotky MUZLN25VG MUZLN35VG MUZLN50VG MUZLN0VG Označení venkovní jednotky Hyper Heating MUZLN25VGHZ MUZLN35VGHZ MUZLN50VGHZ Chlazení Vytápění Lowtemperature Heating Auto Restart chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) R 32 Precharged Certified Quality Invertorové nástěnné jednotky MSZLN, chlazení / topení 2,5 (1,0 3,5) (0,8 3,5)* 0,485,5 A+++ ~+4 3,2 (0,8 5,4) (1,0,3)* 0,58, (5,2)* A+++ 15~+24 (25~+24)* 3,5 (0,8 4,0) 0,82 9,5 A+++ ~+4 4,0 (1,0,3) (1,0,)* 0,8,7 (5,1)* A+++ 15~+24 (25~+24)* 5,0 (1,0,0) (1,4 5,8)* 1,38 8,5 A+++ (A++)* ~+4,0 (1,0 8,2) (1,08 8,7)* 1,48 5,8 (4,)* A+++ (A++)* 15~+24 (25~+24)*,1 (1,4,9) 1,79 7,5 A++ ~+4,8 (1,8 9,3) 1,81 5,9 A+++ 15~+24 Označení vnitřní jednotky MSZLN25VG V/B/R MSZLN35VG V/B/R MSZLN50VG V/B/R MSZLN0VG V/B/R Proud vzduchu v režimu chlazení (m 3 /h) N/S/V 258/42/ /42/ /534/3 42/3/72 Hladina akustického tlaku db(a) N/V 19/3 19/3 27/39 29/45 Rozměry (mm) šířka hloubka výška Hmotnost (kg) 15,5 15,5 15,5 15,5 Označení venkovní jednotky MUZLN25VG/VGHZ MUZLN35VG/VGHZ MUZLN50VG/VGHZ MUZLN0VG Objemový průtok vzduchu (m 3 /h) (2028)* 2400 (2928)* 300 Hladina akustického tlaku db(a) chlazení/topení 4 / / / / 55 Rozměry (mm) Š/H/V 800/285/ /285/ /285/714 (840/330/880)* 840/330/880 Hmotnost (kg) (3)* 40 (55)* 55 Údaje o chladivu Celková délka vedení (m) (30)* 30 Max. výškový rozdíl (m) (15)* 15 Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R32 / 1,00 / 1,2 75 / 0,8 / 0,8 R32 / 1,00 / 1,2 75 / 0,8 / 0,8 R32 / 1,25 / 1,51 (R32 / 1,45 / 1,91)* 75 / 0,85 / 1,03 (75 / 0,98 / 1,3) R32 / 1,45 / 1,91 75 / 0,98 / 1,3 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 12 Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, ,1, ,1, 50 Provozní el. proud (A) chlazení topení 2,5 3,0 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 (mm²) Doporučená velikost jištění (A) (12)* 1 1 * Platné pouze pro jednotky Hyper Heating MUZLN25/35/50VGHZ 3,9 4,0,3,8 Hladina akustického tlaku naměřena ve vzdálenosti 1 m před a 0,8 m pod vnitřní jednotkou v režimu chlazení. 7,9 7,9 Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 19
20 MSZ Nástěnné jednotky Deluxe MSZFH Nástěnné jednotky Deluxe jsou zaměřeny na vaše pohodlí. Potřebné akce jsou totiž vyhodnocovány pomocí 3D isee senzoru. Nástěnné jednotky Deluxe neustále sledují situaci a jsou zkonstruovány tak, aby osobám v místnosti poskytovaly vždy co největší pohodlí. Potřebné akce jsou vyhodnocovány pomocí 3D isee senzoru. 3D isee senzor Sensor with eight elements 3D isee senzor Zajištění konstantní teploty Energetická účinnost díky rozpoznávání přítomnosti osob Čtyřfázový plazmový filtr Do 5 minut zneškodňuje 99 % všech bakterií a alergenů* Senzor snímá prostor v osmi úrovních zprava doleva. Každá úroveň je měřena v 94 bodech. Funkce Natural Flow Breeze Přesná regulace množství vzduchu Precizní vyladění proudu vzduchu Funkce Double Vane Dvojité vydechovací lamely regulují proudění vzduchu libovolným způsobem Přímé nebo nepřímé proudění vzduchu Hyper Heating Volitelně s konstantním topným výkonem až do venkovní teploty 15 C isave Uložení preferovaného provozního režimu Vítěz testu Nástěnná jednotka Deluxe zvítězila v nezávislém testu klimatizačních zařízení pořádaném německou spotřebitelskou nadací Warentest. Hodnota koeficientu SCOP až 5,1 / SEER až 9,1 Třída energetické účinnosti až A+++ / A+++ Hlučnost od 20 db(a) Dálkové ovládání s infračerveným přenosem s funkcí týdenního časovače v základní výbavě * podle testu v referenční místnosti o objemu 25 m 3 Příslušenství Typové označení Popis Množství MAC2380FT Stříbrný iontový filtr (náhradní filtr) MAC3000FTE Plazmový protizápachový filtr (náhradní filtr) Nástěnná jednotka Deluxe zvítězila v nezávislém testu klimatizačních zařízení pořádaném německou spotřebitelskou Stiftung Warentest. T E S T S I E G E R GUT (2,0) Im Test: 12 Klimageräte Produkt/Dienstleistung: MSZFH25VE/ MUZFH25VE Ausgabe: 07/ CY74 20 / Msérie
21 130 l MSZ MUZFH25 35VE/VEHZ MUZFH50VE/VEHZ MSZFH2550VE Nástěnné jednotky Deluxe SplitInverter / chlazení nebo topení C 3D 7 3D iseesensor WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Set Point Horizontal Swing Vertical Swing Lowtemperature Cooling Označení vnitřní jednotky MSZFH25VE MSZFH35VE MSZFH50VE Označení venkovní jednotky MUZFH25VE MUZFH35VE MUZFH50VE Označení venkovní jednotky Hyper Heating MUZFH25VEHZ MUZFH35VEHZ MUZFH50VEHZ Chlazení Vytápění Lowtemperature Heating VRF LEVKit chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) Auto Restart R 4 A Precharged Certified Quality Invertorové nástěnné jednotky MSZFH, chlazení / topení 2,5 (1,4 3,5) (0,8 3,5)* 0,485 9,1 A+++ ~+4 3,2 (1,8 5,5) (1,0,3)* 0,58 5,1 (4,9)* A+++ (A++)* 15~+24 (25~+24)* 3,5 (0,8 4,0) 0,82 8,9 A+++ ~+4 4,0 (1,0,3) (1,0,)* 0,8 5,1 (4,8)* A+++ (A++)* 15~+24 (25~+24)* Auto PlasmaQuad 5,0 (1,9,0) 1,38 7,2 A++ ~+4,0 (1,7 8,7) 1,48 4, (4,2)* A++ (A+)* 15~+24 (25~+24)* Označení vnitřní jednotky MSZFH25VE MSZFH35VE MSZFH50VE Proud vzduchu v režimu chlazení (m 3 /h) N/S/V 234/378/51 234/378/51 384/51/0 Hladina akustického tlaku db(a) N/V 20/3 21/3 27/39 Rozměry (mm) šířka hloubka výška (+17) (+17) (+17) Hmotnost (kg) 13,5 13,5 13,5 Označení venkovní jednotky MUZFH25VE/VEHZ MUZFH35VE/VEHZ MUZFH50VE/VEHZ Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 4 / / / 54 Rozměry (mm) Š/H/V 800/285/ /285/ /330/880 Hmotnost (kg) Údaje o chladivu Celková délka vedení (m) Max. výškový rozdíl (m) Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 1,15 / 1, / 2,41 / 3,23 R4A / 1,15 / 1, / 2,41 / 3,23 R4A / 1,55 / 2, / 3,24 / 4,21 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 12 Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, ,1, 50 Provozní el. proud (A) chlazení topení 2, 2,9 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 1,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka (mm²) 4 x 1,5 4 x 1,5 4 x 1,5 Doporučená velikost jištění (A) (12)* 1 * Platné pouze pro jednotky Hyper Heating MUZ25/35/50VEHZ 3,9 3,8 Hladina akustického tlaku naměřena ve vzdálenosti 1 m před a 0,8 m pod vnitřní jednotkou v režimu chlazení.,7,9 Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 21
22 MSZ Nástěnné jednotky Premium MSZEF Nástěnné jednotky Premium v sobě kombinují nejvyšší estetické požadavky s nejnovější inovativní klimatizační technologií. Velmi tichý chod a nízká spotřeba energie činí z těchto zařízení dokonalého společníka do interiéru. Prémiový design Produkty si zachovávají strohý, symetrický vzhled i během provozu Dodávají se ve třech barevných provedeních: černý lak, bílý lak a stříbrný mat Lamely otevřeny Lamely uzavřeny Flexibilita Lze připojit k systému City Multi pomocí sady LEV Kit Stříbrný iontový filtr Díky technologii iontů stříbra lze dosáhnout mimořádně účinného čištění, při němž se ze vzduchu v místnosti odstraňují nepříjemné pachy, bakterie a alergeny. Vysoký stupeň účinnosti zůstává plně zachován i po umytí filtru. isave Uložení preferovaného provozního režimu Hodnota koeficientu SCOP až 4,7 / SEER až 8,5 Třída energetické účinnosti až A++ / A+++ Hlučnost od 21 db(a) Dálkové ovládání s infračerveným přenosem s funkcí týdenního časovače v základní výbavě Příslušenství Typové označení Popis Množství MAC2370FT Stříbrný iontový filtr (náhradní filtr) 22 / Msérie
23 441 l MSZ MUZEF25 50VE MSZEF1850VE2W MSZEF1850VE2S MSZEF1850VE2B Nástěnné jednotky Premium Design SplitInverter / chlazení nebo topení C 7 WiFi MELCloud Wired Remote Control I SAVE Silent Lowheating Set Point Weekly Econo Cool Auto Vertical Swing Silver Ion R 4 A Certified Quality VRF LEVKit Označení vnitřní jednotky MSZEF18VE2 W/B/S MSZEF22VE2 W/B/S MSZEF25VE2 W/B/S MSZEF35VE2 W/B/S MSZEF42VE2 W/B/S MSZEF50VE2 W/B/S Označení venkovní jednotky Multi Split MXZ Multi Split MXZ MUZEF25VE MUZEF35VE MUZEF42VE MUZEF50VE Chlazení Vytápění Lowtemperature Cooling Lowtemperature Heating chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) Auto Restart Precharged Invertorové nástěnné jednotky MSZEF, chlazení / topení 1,8 3,3 2,2 3,3 2,5 (1,2 3,4) 0,545 8,5 A+++ ~+4 3,2 (1,1 4,2) 0,700 4,7 A++ 15~+24 3,5 (1,4 4,0) 0,9 8,5 A+++ ~+4 4,0 (1,8 5,5) 0,955 4, A++ 15~+24 4,2 (0,9 4,) 1,280 7,7 A++ ~+4 5,4 (1,4,3) 1,40 4, A++ 15~+24 5,0 (1,4 5,4) 1,50 7,2 A++ ~+4 5,8 (1, 7,5) 1,55 4,5 A+ 15~+24 Označení vnitřní jednotky MSZEF18VE2 W/B/S MSZEF22VE2 W/B/S MSZEF25VE2 W/B/S MSZEF35VE2 W/B/S MSZEF42VE2 W/B/S MSZEF50VE2 W/B/S Proud vzduchu v režimu chlazení (m 3 /h) N/V 240/ / / / / /558 Hladina akustického tlaku db(a) N/V 21/3 21/3 21/3 21/3 28/39 30/40 Rozměry (mm) šířka hloubka výška Hmotnost (kg) 11,5 11,5 11,5 11,5 11,5 11,5 Označení venkovní jednotky Multi Split MXZ Multi Split MXZ MUZEF25VE MUZEF35VE MUZEF42VE MUZEF50VE Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 47 / / / / 52 Rozměry Š/H/V 800/285/ /285/ /285/ /330/880 Hmotnost (kg) Údaje o chladivu Celková délka vedení (m) Max. výškový rozdíl (m) Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 0,80 / 1, / 1,8 / 2,5 R4A / 1,15 / 1, / 2,41 / 3,23 R4A / 1,15 / 1, / 2,41 / 3,23 R4A / 1,45 / 1, / 3,03 / 4 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 12 Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 2,9 4,2 5,7,9 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 (mm²) Doporučená velikost jištění (A) 1 Hladina akustického tlaku naměřena ve vzdálenosti 1 m před a 0,8 m pod vnitřní jednotkou v režimu chlazení. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 23
24 MSZ Kompaktní nástěnná jednotka MSZSF Kompaktní nástěnná jednotka je velmi vhodná jak pro malé, tak pro střední místnosti. Díky kompaktním rozměrům ji lze hladce začlenit do interiéru každé místnosti. Dvojí vedení proudu vzduchu (Dual Air Guide) Dvojí vedení proudu vzduchu (Dual Air Guide) Zajišťuje bezprůvanový výdech v režimu chlazení Optimální distribuce vzduchu během režimu vytápění Stříbrný iontový filtr Díky technologii iontů stříbra lze dosáhnout mimořádně účinného čištění, při němž se ze vzduchu v místnosti odstraňují nepříjemné pachy, bakterie a alergeny. Vysoký stupeň účinnosti zůstává plně zachován i po umytí filtru. Režim chlazení V režimu chlazení proudí vzduch horizontálně, což zabraňuje přímému kontaktu s lidmi. Režim vytápění V režimu vytápění směřuje proud vzduchu vertikálně dolů a zasáhne tak např. oblast nohou. isave Uložení preferovaného provozního režimu Flexibilita Lze objednat s funkcí chlazení o výkonu 1,5 kw u multisplitového modelu Snadná montáž nad veřmi Hodnota koeficientu SCOP až 4,4 / SEER až 7, Třída energetické účinnosti až A+ / A++ Hlučnost od 19 db(a) Dálkové ovládání s infračerveným přenosem s funkcí týdenního časovače v základní výbavě Příslušenství Typové označení Popis Množství MAC2370FT Stříbrný iontový filtr (pro velikost 25 50) 24 / Msérie
25 27 l MSZ MUZSF2542VE MUZSF50VE MSZSF15 20VA MSZSF2550VE Kompaktní nástěnné jednotky Multisplitové invertory / chlazení nebo topení 7 C WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Set Point Vertical Swing Auto Silver Ion R 4 A Certified Quality Lowtemperature Cooling Lowtemperature Heating VRF LEVKit Auto Restart Precharged Invertorové nástěnné jednotky MSZSF, chlazení / topení Označení vnitřní jednotky MSZSF15VA MSZSF20VA MSZSF25VE MSZSF35VE MSZSF42VE MSZSF50VE Označení venkovní jednotky Multi Split MXZ Multi Split MXZ MUZSF25VE MUZSF35VE MUZSF42VE MUZSF50VE Chlazení Vytápění chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) 1,5 (0,8 2,1) 1,7 (0,9 2,4) 2,0 (0,9 2,8) 2,2 (0,8 3,9) 2,5 (0,9 3,4) 0,0 7, A++ ~+4 3,2 (1,0 4,1) 0,78 4,4 A+ 15~+24 3,5 (1,1 3,8) 1,08 7,2 A++ ~+4 4,0 (1,3 4,) 1,03 4,4 A+ 15~+24 4,2 (0,8 4,5) 1,34 7,5 A++ ~+4 5,4 (1,3,0) 1,58 4,4 A+ 15~+24 5,0 (1,4 5,4) 1, 7,2 A++ ~+4 5,8 (1,4 7,3) 1,70 4,4 A+ 15~+24 Označení vnitřní jednotky MSZSF15VA MSZSF20VA MSZSF25VE MSZSF35VE MSZSF42VE MSZSF50VE Proud vzduchu v režimu chlazení (m 3 /h) N/V 2/330 2/ / / /474 30/492 Hladina akustického tlaku db(a) N/V 21/35 21/35 19/3 19/3 2/38 28/40 Rozměry (mm) šířka hloubka výška Hmotnost (kg) 7,7 7,7 Označení venkovní jednotky Multi Split MXZ Multi Split MXZ MUZSF25VE MUZSF35VE MUZSF42VE MUZSF50VE Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 47 / / / / 52 Rozměry (mm) Š/H/V 800/285/ /285/ /285/ /330/880 Hmotnost (kg) Údaje o chladivu Celková délka vedení (m) Max. výškový rozdíl (m) Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 0,70 / 1, / 1,47 / 2,29 R4A / 0,80 / 1, / 1,8 / 2,5 R4A / 1,15 / 1, / 2,41 / 3,23 R4A / 1,55 / 2, / 3,24 / 4,21 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 12 Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, 50 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 (mm²) Doporučená velikost jištění (A) 1 Hladina akustického tlaku naměřena ve vzdálenosti 1 m před a 0,8 m pod vnitřní jednotkou v režimu chlazení. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 25
26 MSZ Standardní nástěnné jednotky MSZGF Nástěnné jednotky MSZGF zajišťují velmi spolehlivý provoz zejména při klimatizaci větších místností. Proud vzduchu s velkým a širokým rozsahem Ideální do velkých místností Mimořádně velký dosah až 12 m Vertikální úhel pro výdech vzduchu lze nastavit do sedmi směrů Stříbrný iontový filtr Díky technologii iontů stříbra lze dosáhnout mimořádně účinného čištění, při němž se ze vzduchu v místnosti odstraňují nepříjemné pachy, bakterie a alergeny. Vysoký stupeň účinnosti zůstává plně zachován i po umytí filtru. Hodnota koeficientu SCOP až 4.3 / SEER až.8 Třída energetické účinnosti až A+ / A++ Hlučnost od 29 db(a) Dálkové ovládání s infračerveným přenosem s funkcí týdenního časovače v základní výbavě Příslušenství Typové označení Popis Množství MAC230FT Stříbrný iontový filtr 2 / Msérie
27 204 l MSZ MUZGF0/71VE MSZGF071VE Standardní nástěnné jednotky SplitInverter / chlazení nebo topení WiFi MELCloud Lowtemperature Cooling Označení vnitřní jednotky MSZGF0VE MSZGF71VE Označení venkovní jednotky MUZGF0VE MUZGF71VE Chlazení Vytápění Wired Remote Control Lowtemperature Heating Econo Cool Quick Clean Body chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) 7 Weekly Auto Restart I SAVE R 4 A Precharged Certified Quality Invertorové nástěnné jednotky MSZGF, chlazení / topení Silent,0 (1,5 7,5) 1,79,8 A++ ~+4,8 (2,0 9,3) 1,81 4,3 A+ 15~+24 C Lowheating Set Point Horizontal Swing Vertical Swing Auto 7,1 (2,4 8,7) 2,13,8 A++ ~+4 8,1 (2,2 9,9) 2,23 4,2 A+ 15~+24 Wide & Long Silver Ion Označení vnitřní jednotky MSZGF0VE MSZGF71VE Proud vzduchu v režimu chlazení (m 3 /h) N/V 588/98 582/8 Hladina akustického tlaku db(a) N/V 29/49 30/49 Rozměry (mm) šířka hloubka výška Hmotnost (kg) 1 1 Označení venkovní jednotky MUZGF0VE MUZGF71VE Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 55 / / 55 Rozměry (mm) Š/H/V 840/330/ /330/880 Hmotnost (kg) Údaje o chladivu Celková délka vedení (m) Max. výškový rozdíl (m) Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 1,55 / 1, / 3,24 / 4,08 R4A / 1,90 / 3, / 3,97 /,27 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 1 1 Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, 50 Provozní el. proud (A) 7,8 9,3 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 2,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 (mm²) Doporučená velikost jištění (A) Hladina akustického tlaku naměřena ve vzdálenosti 1 m před a 0,8 m pod vnitřní jednotkou v režimu chlazení. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 27

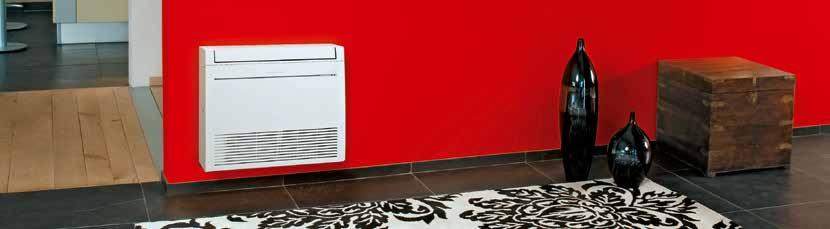

28 MFZ Parapetní jednotka MFZKJ Parapetní jednotka dodává díky možnosti přizpůsobit proudění vzduchu v různých režimech chlazení a vytápění optimální výsledky, a tím zajistí uživatelům velkou míru pohodlí. Funkce Multiflow Vane Prostřednictvím funkce Mulitflow Vane lze proud vzduchu pomocí dvou nově navržených výstupních lamel pohodlně přizpůsobit potřebám uživatele. Režim vytápění Souběžná distribuce vzduchu nahoru i dolů Rovnoměrné rozložení teploty v celé místnosti Rychlý režim vytápění: jednotka vydechuje část vzduchu směrem dolů, aby jej vzápětí znovu ohřála, což urychluje ohřev místnosti Režim chlazení Výdech vzduchu pouze nahoru Díky tomu lze dosáhnout chlazení s vysokou účinností Heizbetrieb Režim vytápění Režim chlazení Flexibilita Tři možné typy instalace: volně stojící jednotky, vestavba, zavěšení na stěnu isave Uložení preferovaného provozního režimu Hodnota koeficientu SCOP až 4,4 / SEER až 8,5 Třída energetické účinnosti až A+ / A+++ Hlučnost od 20 db(a) Dálkové ovládání s infračerveným přenosem s funkcí týdenního časovače v základní výbavě Příslušenství Typové označení Popis Množství MAC2370FT Stříbrný iontový filtr (náhradní filtr) 28 / Msérie
29 133 l MFZ MUFZKJ25/35VE/VEHZ MUFZKJ50VE/VEHZ MFZKJ2550VE Kompaktní parapetní jednotky SplitInverter / chlazení nebo topení 7 C R 4 A WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Vertical Swing Auto Lowtemperature Set Point Cooling Lowtemperature Heating VRF LEVKit Auto Restart Precharged Certified Quality Invertorové parapetní jednotky MFZKJ, chlazení / topení Označení vnitřní jednotky MFZKJ25VE MFZKJ35VE MFZKJ50VE Označení venkovní jednotky MUFZKJ25VE MUFZKJ35VE MUFZKJ50VE Označení venkovní jednotky Hyper Heating MUFZKJ25VEHZ MUFZKJ35VEHZ MUFZKJ50VEHZ Chlazení Vytápění chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) 2,5 (0,5 3,4) 0,54 8,5 A+++ ~4 3,4 (1,2 4,) (1,2 5,1)* 0,77 4,5 (4,4)* A+ 15~+24 (25~+24)* 3,5 (0,5 3,7) 0,94 8,1 A++ ~+4 4,3 (1,2 5,5) (1,2 5,8)* 1, 4,4 (4,3)* A+ 15~+24 (25~+24)* 5,0 (1, 5,7) 1,41,5 A++ ~+4,0 (2,2 8,2) (2,2 8,4)* 1,1 4,3 (4,2)* A+ 15~+24 (25~+24)* Označení vnitřní jednotky MFZKJ25VE MFZKJ35VE MFZKJ50VE Proud vzduchu v režimu chlazení (m 3 /h) N/V 234/ /492 33/3 Hladina akustického tlaku chlazení/topení db(a) nízký vysoký 20 / / / / / / 45 Rozměry (mm) šířka hloubka výška * Platné pouze pro jednotky Hyper Heating MUFZKJ25/35/50VEHZ Hmotnost (kg) Označení venkovní jednotky MUFZKJ25VE/VEHZ MUFZKJ35VE/VEHZ MUFZKJ50VE/VEHZ Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 4 / / / 51 Rozměry (mm) Š/H/V 800/285/ /285/ /330/880 Hmotnost (kg) Údaje o chladivu Celková délka vedení (m) Max. výškový rozdíl (m) Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 1, / 1, / 2,3 / 3, R4A / 1, / 1, / 2,3 / 3, R4A / 1,50 / 1, / 3,14 / 4,11 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 12 Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, 50 Provozní el. proud (A) 3,4 4,9 7,4 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 1,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka (mm²) 4 x 1,5 4 x 1,5 4 x 1,5 Doporučená velikost jištění (A) (12)* 1 Hladina akustického tlaku vnitřní jednotky naměřena ve vzdálenosti 1 m před jednotkou ve výšce 1 m. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 29

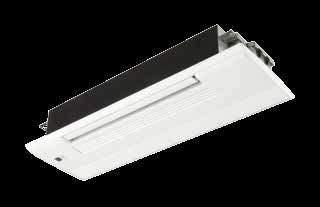

30 MLZ 1cestné kazetové jednotky MLZKA 1cestná kazetová jednotka MLZKA se díky své kompaktní konstrukci hodí do stropních instalací s nízkou výškou. Kompaktní konstrukce a nízká vestavná výška Díky své kompaktní konstrukci se tato jednotka hodí do stropních instalací s nízkou výškou Kompaktní konstrukce Flexibilita 175 mm Vestavná výška pouze 175 mm Velmi dobrá distribuce vzduchu díky 3D tvarované stěně s výdechy Ve standardní výbavě kvalitní čerpadlo kondenzátu s dopravní výškou 50 cm Rychlá montáž díky kompaktním rozměrům a nízké hmotnosti Připojení pouze k venkovním jednotkám MXZ Hlučnost od 29 db(a) Dálkové ovládání s infračerveným přenosem v základní výbavě Příslušenství Typové označení Popis Množství MAC172FT Stříbrný iontový filtr 5 MAC3005CFE Katechinový filtr 5 30 / Msérie
31 131 l MLZ MLZKA25 50VA 1cestné kazetové jednotky Multisplitové invertory / chlazení nebo topení Certified Quality WiFi MELCloud Wired Remote Control Econo Cool On/Off Horizontal Swing Vertical Swing Auto Drain Lift Up Auto Restart 1cestné kazetové jednotky MLZKA, chlazení / topení Označení vnitřní jednotky MLZKA25VA MLZKA35VA MLZKA50VA Dekorační panel MLP443W MLP443W MLP443W Chlazení chladicí výkon (kw) 2,5 3,5 5,0 Vytápění topný výkon (kw) 3,3 4,0,0 Označení vnitřní jednotky MLZKA25VA MLZKA35VA MLZKA50VA Proud vzduchu v režimu chlazení (m 3 /h) N/V 432/ /54 498/84 Hladina akustického tlaku db(a) N/V 29/35 31/38 34/43 Rozměry (mm)* Rozměry (panelu) (mm)** šířka hloubka výška šířka hloubka výška Hmotnost (kg) * Požadovaná montážní výška. ** Viditelná výška dekoračního panelu Hladina akustického tlaku naměřena ve vzdálenosti 1,5 m od středu vnitřní jednotky v režimu chlazení. E 1cestné kazetové jednotky jsou navrženy pouze pro multisplitové systémy. Podrobný popis multisplitových venkovních jednotek najdete na straně 3. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 31
32 SLZ 4cestné kazetové jednotky SLZKF Tyto jednotky vyžadují k instalaci pouze 245 mm volného prostoru. To umožňuje jejich vestavbu ve stávajících budovách také do stropních instalací s minimální výškou stropu. Nový vytříbený design Produkt získal cenu Good Design Award 2,7 2 Distribuce vzduchu na příkladu modelu SLZKF0VA Horizontální nastavení vzduchových lamel při výšce stropu 2,7 m 0,5 1,0 2,0 Rychlost vzduchu v m/s Horizontální proud vzduchu Šest různých úhlů výdechu Volitelný 3D isee senzor Automatický výdech vzduchu při rozpoznání přítomnosti osob Výborná Energetická účinnost díky rozpoznávání přítomnosti osob Snadná montáž Díky speciálnímu montážnímu systému zvládne instalaci panelu jediná osoba Výška (mm) Vzdálenost od vnitřní jednotky (m) Hodnota koeficientu SCOP až 4,3 / SEER až,3 Třída energetické účinnosti až A++ / A+ Hlučnost od 25 db(a) Infračervené dálkové ovládání s týdenním časovačem je součástí balení Volitelné kabelové ovládání Příslušenství Typové označení Popis Množství PACYT52CRA Kabelové dálkové ovládání Kompakt 1 PAR32MAA Kabelové dálkové ovládání Deluxe 1 PACSF1MEE 3D isee senzor 1 SLP2FA Dekorační panel pro kabelové dálkové ovládání 1 32 / Msérie
33 132 l SLZ SUZKA2535VA5 SUZKA50/0VA5 PARSL0AE SLZKF25 0VA 4cestné kazetové jednotky SplitInverter / měřítko Eurorastr / chlazení nebo topení 3D R 4 A 3D iseesensor WiFi MELCloud Wired Remote Control On/Off Vertical Swing Lowtemperature Cooling Lowtemperature Heating Freshair intake Drain Lift Up Auto Restart Precharged Certified Quality 4cestné kazetové jednotky SLZKF, chlazení / topení Označení vnitřní jednotky SLZKF25VA SLZKF35VA SLZKF50VA SLZKF0VA Panel včetně infračerveného ovladače SLP2FALM SLP2FALM SLP2FALM SLP2FALM Označení venkovní jednotky SUZKA25VA5 SUZKA35VA5 SUZKA50VA5 SUZKA0VA5 Chlazení Vytápění chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) 2, (1,5 3,2) 0,8,3 A++ ~+4 3,2 (1,3 4,2) 0,89 4,3 A+ ~+24 3,5 (1,4 3,9) 0,97,5 A++ ~+4 4,0 (1,7 5,0) 1,11 4,3 A+ ~+24 4, (2,3 5,2) 1,39,3 A++ 15~+4 5,0 (1,7,0) 1,5 4,3 A+ ~+24 5, (2,3,5) 1,77,2 A++ 15~+4,4 (2,5 7,4) 2,28 4,1 A+ ~+24 Označení vnitřní jednotky SLZKF25VA SLZKF35VA SLZKF50VA SLZKF0VA Proud vzduchu v režimu chlazení (m 3 /h) N/S/V 390/450/5 390/480/ /540/90 450/90/780 Hladina akustického tlaku db(a) N/V 25 / / / / 43 Rozměry (mm)* šířka hloubka výška Rozměry (panelu) (mm)** šířka hloubka výška Hmotnost (s panelem) (kg) 15,0 (18,0) 15,0 (18,0) 15,0 (18,0) 15,0 (18,0) Označení venkovní jednotky SUZKA25VA5 SUZKA35VA5 SUZKA50VA5 SUZKA0VA5 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 47 / / / / 55 Rozměry (mm) Š/H/V 800/285/ /285/ /330/ /330/880 Hmotnost (kg) Údaje o chladivu Celková délka vedení (m) Max. výškový rozdíl (m) Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 0,80 / 1, / 1,8 / 2, R4A / 1,15 / 1, / 2,41 / 3, R4A / 1,0 / 2, / 3,35 / 4, R4A / 1,0 / 2, / 3,35 / 4,32 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 12 1 Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 3,5 4,9 5,58 9,0 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 1,5 3 x 2,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka (mm²) 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Doporučená velikost jištění (A) * Minimální požadovaná montážní výška. ** Viditelná výška dekoračního panelu. Hladina akustického tlaku naměřena ve vzdálenosti 1,5 m od středu vnitřní jednotky v režimu chlazení. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 33
34 SEZ Potrubní jednotky SEZKD Potrubní jednotky určené pro montáž do podhledu. Klimatizovaný vzduch se vzduchotechnickým potrubím a vyústkami vede do cílové místnosti. Nízká vestavná výška Vnější statický tlak Až 50 Pa Volba čtyř úrovní vnějšího statického tlaku: Pa 200 mm Snadné začlenění i do velmi nízkých podhledů Nízká vestavná výška 200 mm Volitelné čerpadlo na kondenzát Dopravní výška až 55 cm Tři rychlosti otáček ventilátoru Nízká / střední / vysoká Hodnota koeficientu SCOP až 4,1 / SEER až 5,7 Třída energetické účinnosti až A+ / A+ Hlučnost od 22 db(a) Volitelné kabelové dálkové ovládání s týdenním časovačem Příslušenství Typové označení Popis Množství PAR32MAA Kabelové dálkové ovládání Deluxe 1 PACYT52CRA Kabelové dálkové ovládání Kompakt 1 PARSA9CAE Infračervené dálkové ovládání (přijímač) 1 PARSL97AE Infračervené dálkové ovládání (vysílač) 1 PACKE07DME Čerpadlo kondenzátu 1 34 / Msérie
35 134 l SEZ SUZKA2535VA5 SUZKA5071VA5 SEZKD2571VAQ Potrubní jednotky SplitInverter / chlazení nebo topení 7 R 4 A Certified Quality WiFi MELCloud Weekly Auto Lowtemperature Cooling Lowtemperature Heating Freshair intake Auto Restart Precharged Potrubní jednotky SEZKD, chlazení / vytápění, dálkové ovládání není součástí dodávky Označení vnitřní jednotky SEZKD25VAQ SEZKD35VAQ SEZKD50VAQ SEZKD0VAQ SEZKD71VAQ Označení venkovní jednotky SUZKA25VA5 SUZKA35VA5 SUZKA50VA5 SUZKA0VA5 SUZKA71VA5 Chlazení Vytápění chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) 2,5 (1,5 3,2) 0,73 5,2 A ~+4 2,9 (1,3 4,5) 0,803 3,8 A ~+24 3,5 (1,4 3,9) 1,01 5, A+ ~+4 4,2 (1,7 5,0) 1,13 4,0 A+ ~+24 5,1 (2,3 5,) 1,58 5,7 A+ 15~+4,4 (1,7 7,2) 1,8 3,9 A ~+24 5, (2,3,3) 1,74 5,2 A 15~+4 7,4 (2,5 8,0) 2,0 4,1 A+ ~+24 7,1 (2,8 8,3) 2,21 5,2 A 15~+4 8,1 (2,,4) 2,28 3,8 A ~+24 Označení vnitřní jednotky SEZKD25VAQ SEZKD35VAQ SEZKD50VAQ SEZKD0VAQ SEZKD71VAQ Proud vzduchu v režimu chlazení (m 3 /h) N/V 30 / / 0 00 / / / 1200 Statický tlak (Pa) Hladina akustického tlaku db(a) N/V 23 / / / / / 40 Rozměry (mm) šířka hloubka výška Hmotnost (kg) 18,0 21,0 23,0 27,0 27,0 Označení venkovní jednotky SUZKA25VA5 SUZKA35VA5 SUZKA50VA5 SUZKA0VA5 SUZKA71VA5 Objemový průtok vzduchu (m 3 /h) Rozměry (mm) Š/H/V 800/285/ /285/ /330/ /330/ /330/880 Hmotnost (kg) Údaje o chladivu Celková délka vedení (m) Max. výškový rozdíl (m) Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 0,80 / 1, / 1,8 / 2,5 R4A / 1,15 / 1, / 2,41 / 3,23 R4A / 1,0 / 2, / 3,35 / 4,32 R4A / 1,0 / 2, / 3,35 / 4,32 R4A / 1,80 / 3, / 3,7 /,41 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 3,5 4,9 8,0 9,0,0 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 1,5 3 x 2,5 3 x 2,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 (mm²) Doporučená velikost jištění (A) Hladina akustického tlaku vnitřní jednotky měřená ve vzdálenosti 1,5 m pod jednotkou. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 35
36 PŘEHLED KOMBINACÍ Přehled kombinací Multi Split Inverter s vnitřními jednotkami Vnitřní jednotky vybírejte dle vhodnosti instalace do dané místnosti, kterou chcete klimatizovat. Volba multisplitové venkovní jednotky je závislá pouze na počtu vnitřních jednotek a celkovém výkonu. Krok 1: Volba modelu vnitřní jednotky pro každou místnost. Nástěnné jednotky Parapetní jednotky Kazetové jednotky Potrubní jednotky Podstropní jednotky Krok 2: Volba venkovní jednotky, která je závislá na počtu připojených vnitřních jednotek a celkovém výkonu. pro 2 vnitřní jednotky pro 2 až 3 vnitřní jednotky pro 2 až 8 vnitřních jednotek MXZ2D33VA MXZ2D42VA MXZ2D53VA MXZ2E53VAHZ MXZ3E54VA MXZ3E8VA pro 2 až 4 vnitřní jednotky pro 2 až 5 vnitřních jednotek pro 2 až vnitřních jednotek Branch Box MXZ4E72VA MXZ4E83VA MXZ4E83VAHZ MXZ5E2VA MXZD122VA PUMYP112VKM/YKM PUMYP125VKM/YKM PUMYP140VKM/YKM PACMK31BC PACMK51BC * Nástěnné jednotky MSZLN lze kombinovat s PUMY. Výkonová data naleznete v dokumentu Kombinační tabulky jednotek MXZ 3 / Msérie
37 PŘIPOJITELNÉ VÝKONOVÉ TŘÍDY VNITŘNÍCH JEDNOTEK Připojitelné výkonové třídy vnitřních jednotek Typ venkovní jednotky Výkonová třída Nástěnné jednotky Parapetní jednotky Kazetové jednotky Potrubní jednotky Podstropní jednotky pro 2 až 8 vnitřních jednotek PUMYP140VKM PUMYP140YKM pro 2 až 8 vnitřních jednotek PUMYP125VKM PUMYP125YKM pro 2 až 8 vnitřních jednotek PUMYP112VKM PUMYP112YKM 15,5 kw, 1 fáze 15,5 kw, 3 fáze 14,0 kw, 1 fáze 14,0 kw, 3 fáze 12,5 kw, 1 fáze 12,5 kw, 3 fáze MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 pro 2 až vnitřních jednotek MXZD122VA 12,2 kw, 1 fáze MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZLN25/35 pro 2 až 5 vnitřních jednotek MXZ5E2VA,2 kw, 1 fáze MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZLN25/35 pro 2 až 4 vnitřní jednotky MXZ4E83VA MXZ4E83VAHZ 8,3 kw, 1 fáze MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZLN25/35 pro 2 až 4 vnitřní jednotky MXZ4E72VA 7,2 kw, 1 fáze MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0 MSZEF18/22/25/35/42/50 MSZLN25/35 pro 2 až 3 vnitřní jednotky MXZ3E8VA,8 kw, 1 fáze MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0 MSZEF18/22/25/35/42/50 MSZLN25/35 pro 2 až 3 vnitřní jednotky MXZ3E54VA 5,4 kw, 1 fáze MSZSF15/20/25/35/42/50 MSZFH25/35/50 MSZEF18/22/25/35/42/50 MSZLN25/35 do 2 vnitřních jednotek MXZ2D53VA MXZ2E53VAHZ 5,3 kw, 1 fáze MSZSF15/20/25/35/42/50 MSZFH25/35 MSZEF18/22/25/35/42/50 MSZLN25/35 do 2 vnitřních jednotek MXZ2D42VA 4,2 kw, 1 fáze MSZSF15/20/25/35 MSZFH25/35 MSZEF18/22/25/35 MSZLN25/35 do 2 vnitřních jednotek MXZ2D33VA 3,3 kw, 1 fáze MSZSF15/20/25 MSZFH25 MSZEF18/22/25 MSZLN25/35 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35 MFZKJ25/35 MFZKJ25** MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP35/50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP35/50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP35/50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50 MLZKA25/35 SLZKF25/35 MLZKA25/35 SLZKF25/35 MLZKA25 SLZKF25 * Vnitřní jednotka SEZKD25VA nesmí být použita, pokud výkon připojených vnitřních jednotek odpovídá 0 % výkonu venkovní jednotky. ** K venkovní jednotce MXZ2D33VAE2 se smí připojit maximálně jedna MFZKJ25VEE2. SEZKD25/35/50/0/71 SEZKD25/35/50/0/71 SEZKD25/35/50/0/71 SEZKD25/35/50/0/71 SEZKD25/35/50/0/71 SEZKD25*/35/50/0/71 SEZKD25/35/50/0 SEZKD25*/35/50/0 SEZKD25/35/50 SEZKD25/35 SEZKD25*/35 SEZKD25 PCARP35/50/0/71KA PCARP35/50/0/71KA PCARP35/50/0/71KA PCARP50/0/71KA PCARP50/0/71KA PCARP50/0/71KA PCARP50/0KA PCARP50/0KA PCARP50KA Msérie / 37
38 MXZ 13 l MXZ2D33 53VA MXZ3E54/8VA Multisplitové invertory Pro 2 3 vnitřní jednotky / chlazení nebo topení R 4 A Certified Quality WiFi MELCloud Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Multisplitové invertorové venkovní jednotky MXZ, chlazení / topení Označení venkovní jednotky MXZ2D33VA MXZ2D42VA MXZ2D53VA MXZ3E54VA MXZ3E8VA Chlazení Vytápění chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) 3,3 (1,1 3,8) 0,9 5,5 A ~+4 4,0 (1,0 4,1) 0,9 4,1 A+ 15~+24 4,2 (1,1 4,4) 1,0,7 A++ ~+4 4,5 (1,0 4,8) 0,93 4,2 A+ 15~+24 5,3 (1,1 5,) 1,54 7,1 A++ ~+4,4 (1,0 7,0) 1,7 4,2 A+ 15~+24 5,4 (2,9,8) 1,35,4 A++ ~+4 7,0 (2, 9,0) 1,59 4,0 A+ 15~+24,8 (2,9 8,4) 2,19 5, A+ ~+4 8, (2,,) 2,38 3,9 A 15~+24 Označení venkovní jednotky MXZ2D33VA MXZ2D42VA MXZ2D53VA MXZ3E54VA MXZ3E8VA Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 49 / 50 4 / / / / 53 Rozměry (mm) Š/H/V 800/285/ /285/ /285/ /330/7 840/330/7 Hmotnost (kg) Připojitelné vnitřní jednotky (počet) Údaje o chladivu Celková délka vedení (m)* 20 / 15** 30 / 20** 30 / 20** 50 / 25** 0 / 25** Max. výškový rozdíl (m) 15 / * 15 / * 15 / * 15 / * Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 1,30 / 1, / 2,72 / 2,72 R4A / 1,30 / 1, / 2,72 / 3,14 R4A / 1,30 / 1, / 2,72 / 3,14 R4A / 2,70 / 2, / 5,4 /,0 R4A / 2,70 / 3, 2088 / 5,4 /,48 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 2 x 2 x 2 x 2 x 2 x 2 x 3 x 3 x 3 x 3 x Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud chlazení/topení (A) 4,3 / 4, 4,5 / 4,2,9 / 7,,1 / 7,0 9, /,5 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 1,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 (mm²)** Max. provozní el. proud (A),0 12,2 12,2 18,0 18,0 Doporučená velikost jištění (A) * 15 m, když je venkovní jednotka umístěna pod vnitřními jednotkami a m v případě, když je venkovní jednotka umístěna nad vnitřními jednotkami. E Poznámka: Multisplitové systémy pracují v režimu chlazení nebo topení. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. 38 / MSerie
39 301 r MXZ MXZ4E72VA MXZ4E83VA5E2VA MXZD122VA Multisplitové invertory Pro 2 vnitřních jednotek / chlazení nebo topení R 4 A Certified Quality WiFi MELCloud Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Multisplitové invertorové venkovní jednotky MXZ, chlazení / topení Označení venkovní jednotky MXZ4E72VA MXZ4E83VA MXZ5E2VA MXZD122VA Chlazení Vytápění chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) 7,2 (3,7 8,8) 2,25 5,7 A+ ~+4 8, (3,4,7) 2,28 3,9 A 15~+24 8,3 (3,7 9,2) 2,44,3 A++ ~+4 9,0 (3,4 11,) 2,00 4,2 A+ 15~+24,2 (3,9 11,0) 3,91, A++ ~+4,5 (4,1 14,0) 2,90 4,2 A+ 15~+24 12,2 (3,5 13,5) 3, ~+4 14,0 (3,5 1,5) 3,31 15~+24 Označení venkovní jednotky MXZ4E72VA MXZ4E83VA MXZ5E2VA MXZD122VA Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 50 / / / / 57 Rozměry (mm) Š/H/V 840/330/7 950/330/79 950/330/ / 330 / 48 Hmotnost (kg) Připojitelné vnitřní jednotky (počet) Údaje o chladivu Celková délka vedení (m)* 0 / 25** 70 / 25** 80 / 25** 80 / 25** Max. výškový rozdíl (m) 15 / * 15 / * 15 / * 15 / * Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 2,70 / 3, 2088 / 5,4 /,48 R4A / 3,00 / 3, /,25 / 8,13 R4A / 3,00 / 4, /,25 / 9, R4A / 4,00 / 5, / 8,3 /,45 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 4 x 1 x 12 / 3 x 4 x 1 x 12 / 3 x 5 x 1 x 12 / 4 x x 1 x 12 / 5 x Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, 50 Provozní el. proud chlazení/topení (A) 9,9 /,0,7 / 8,8 13,8 /,3 17,8 / 1,7 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 2,5 3 x 2,5 3 x 2,5 3 x 4 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 (mm²)** Max. provozní el. proud (A) 18,0 21,4 21,4 2,8 Doporučená velikost jištění (A) * 15 m, když je venkovní jednotka umístěna pod vnitřními jednotkami a m v případě, když je venkovní jednotka umístěna nad vnitřními jednotkami. E Poznámka: Multisplitové systémy MXZ pracují v režimu chlazení nebo topení. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. MSerie / 39
40 MXZ 27 l MXZ2E53VAHZ MXZ4E83VAHZ Multisplitové invertory Hyper Heating Pro 2 4 vnitřní jednotky / chlazení nebo topení R 4 A Certified Quality WiFi MELCloud Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Multisplitové invertorové venkovní jednotky MXZ, chlazení / topení Označení venkovní jednotky MXZ2E53VAHZ MXZ4E83VAHZ Chlazení Vytápění chladicí výkon (kw) příkon (kw) SEER třída energetické účinnosti Oblast použití ( C) topný výkon (kw) příkon (kw) COP / SCOP třída energetické účinnosti Oblast použití ( C) 5,3 (1,1,0) 1,29,5 A++ ~+4,4 (1,0 7,0) 1,3 4,1 A+ 25~+24 8,3 (2,9 8,4) 2,25,5 A++ ~+4 9,0 (2,,) 1,9 4,1 A+ 25~+24 Označení venkovní jednotky MXZ2E53VAHZ MXZ4E83VAHZ Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 45 / / 57 Rozměry (mm) Š/H/V 950/330/79 950/330/48 Hmotnost (kg) 1 87 Připojitelné vnitřní jednotky (počet) Údaje o chladivu Celková délka vedení (m)* 30 / 20** 70 / 25** Max. výškový rozdíl (m) 15 / * 15 / * Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) R4A / 2,00 / 2, / 4,18 / 4, R4A / 3,90 / 4, / 8,15 /,03 Množství předplněného chladiva pro (m) Množství doplněného chladiva (g/m) Průměr připojení chladiva Ø (mm) kap. plyn 2 x 2 x 4 x 1 x 12 / 3 x Elektrické parametry Zdroj napětí (V, fáze, Hz) , 1, , 1, 50 Provozní el. proud chlazení/topení (A) 5,7 /,0 9,9 / 8,3 Doporučený průřez vedení přívod venkovní jednotky (mm²) 3 x 2,5 3 x 4 Doporučený průřez vedení vnitřní jednotka / venkovní jednotka 4 x 1,5 4 x 1,5 (mm²)** Max. provozní el. proud (A) 15, 28 Doporučená velikost jištění (A) 1 32 * 15 m, když je venkovní jednotka umístěna pod vnitřními jednotkami a m v případě, když je venkovní jednotka umístěna nad vnitřními jednotkami. E Poznámka: Multisplitové systémy pracují v režimu chlazení nebo topení. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. 40 / MSerie
41 PUMY PUMYP112140VKM/YKM Multisplitové invertory Pro 2 8 vnitřních jednotek / chlazení nebo topení R 4 A Certified Quality WiFi MELCloud Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Multisplitové invertorové venkovní jednotky PUMY, chlazení / topení Označení venkovní jednotky PUMYP112VKM PUMYP112YKM PUMYP125VKM PUMYP125YKM PUMYP140VKM PUMYP140YKM Chlazení Vytápění chladicí výkon (kw) příkon (kw) EER topný výkon (kw) příkon (kw) COP 12,5 2,79 4,48 14,0 3,04 4,1 12,5 2,79 4,48 14,0 3,04 4,1 14,0 3,4 4,05 1,0 3,74 4,28 14,0 3,4 4,05 1,0 3,74 4,28 15,5 4,52 3,43 18,0 4,47 4,03 15,5 4,52 3,43 18,0 4,47 4,03 Označení venkovní jednotky PUMYP112VKM PUMYP112YKM PUMYP125VKM PUMYP125YKM PUMYP140VKM PUMYP140YKM Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 49 / / / / / / 53 Rozměry (mm) Š/H/V 50/330+30/ /330+30/ /330+30/ /330+30/ /330+30/ /330+30/1338 Hmotnost (kg) Údaje o chladivu Maximální délka vedení s připojovacím boxem (m) Max. délka vedení rozdělovač/vnitřní jednotky (m) Max. výškový rozdíl rozdělovač/vnitřní jednotky (m) 15 / / / / / / 12 Typ chladiva / množství (kg) / max. množství (kg) GWP / ekvivalent CO 2 (t) / ekvivalent CO 2 max. (t) Průměr připojení chladiva Ø (mm) Chladicí technika Přípojky k vnitřním jednotkám s použitím připojovacího boxu Ø (mm) Elektrické parametry kap. plyn (kap.) (na str. sání) R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 Zdroj napětí (V, fáze, Hz) , 1, , 3+N, , 1, , 3+N, , 1, , 3+N, 50 Provozní el. proud chlazení/topení (A) 12,87 / 14,03 4,4 / 4,8 15,97 / 17,2 5,53 / 5,98 20,8 / 20,3 7,23 / 7,15 Doporučená velikost jištění (A) Připojitelné vnitřní jednotky (počet/typ) 28 / / / / / / 150 E Poznámka: Multisplitové systémy PUMY pracují v režimu chlazení nebo topení. Na systém musejí být připojeny minimálně dvě vnitřní jednotky. E Požadované branch boxy PACMK31/51BC, viz strana 42. Naše klimatizační zařízení a tepelná čerpadla obsahují fluorované skleníkové plyny R4A, R407C, R134a, R32. Další informace získáte v příslušném provozním návodu. Msérie / 41
42 PAC 138 r PACMK31BC PACMK51BC Multisplitové branch boxy Pro PUMY Výhody Pro připojení dvou branch boxů lze použít běžný Tkus. Branch boxy pro venkovní jednotku PUMY Označení branch boxu PACMK31BC PACMK51BC Rozměry (mm) šířka hloubka výška Hmotnost (kg),7 7,4 Připojitelné vnitřní jednotky (počet) Zdroj napětí (V, fáze, Hz) , 1, , 1, 50 Připojitelné vnitřní jednotky (výkon) 15 0* 15 0* * na vnitřní jednotku 42 / MSerie
43 MNOŽSTVÍ DOPLŇOVANÉHO CHLADIVA Množství doplňovaného chladiva Venkovní jednotky Předplnění jednotek chladivy R4A / R32 Venkovní jednotky Singlesplit jsou předem naplněny pro délku vedení 7 m (jediná trasa trasa). Venkovní jednotky Multisplit mají předem naplněné chladivo pro celkovou délku vedení 20, příp. 0 m. U delšího vedení bude potřeba doplnit chladivo podle následující tabulky. Singlesplit R32 Venkovní jednotky Množství chladiva (jedna trasa) v kg 7 m m 15 m 20 m 25 m 30 m MUZLN25/35VG 1,0* 1,0 1,1 1,2 MUZLN50VG 1,25* 1,31 1,41 1,51 MUZLN0VG 1,45* 1,51 1,1 1,71 1,81 1,91 MUZLN25/35VGHZ 1,0* 1,0 1,1 1,2 MUZLN50VGHZ 1,45* 1,51 1,1 1,71 * Předplnění Singlesplit R4A Venkovní jednotky Množství chladiva (jedna trasa) v kg 7 m m 15 m 20 m 25 m 30 m MUZFH25/35VE/VEHZ 1,150* 1,240 1,390 1,540 MUZFH50VE/VEHZ 1,550* 1, 1,7 1,8 1,9 2,0 MUZSF25VE 0,700* 0,790 0,940 1,090 MUZSF35VE 0,800* 0,890 1,040 1,190 MUZSF42VE 1,150* 1,240 1,390 1,540 MUZSF50VE 1,550* 1, 1,7 1,8 1,9 2,0 MUZGF0VE 1,550* 1,50 1,750 1,850 1,950 MUZGF71VE 1,900* 2,175 2,450 2,725 3,000 MUZEF25VE 0,800* 0,890 1,040 1,190 MUZEF35VE 1,150* 1,240 1,390 1,540 MUZEF42VE 1,150* 1,240 1,390 1,540 MUZEF50VE 1,450* 1,5 1, 1,7 1,8 1,9 MUFZKJ25/35VE/VEHZ 1,0* 1,190 1,340 1,490 MUFZKJ50VE/VEHZ 1,500* 1,50 1,0 1,70 1,80 1,90 SUZKA25VA 0,800* 0,890 1,040 1,190 SUZKA35VA 1,150* 1,240 1,390 1,540 SUZKA50VA 1,00* 1,0 1,70 1,80 1,90 2,00 SUZKA0VA 1,00* 1,0 1,70 1,80 1,90 2,00 SUZKA71VA 1,800* 1,95 2,240 2,515 2,790 3,05 * Předplnění Multisplit R4A Venkovní jednotky Množství chladiva (jedna trasa) v kg 0 m 20 m 25 m 30 m 40 m 50 m 0 m 70 m 80 m MXZ2D33VA** 1,150* MXZ2D42VA** 1,300* 1,400 1,500 MXZ2D53VA** 1,300* 1,400 1,500 MXZ2E53VAHZ 2,000* 2,0 2,200 MXZ3E54VA** 2,700* 2,900 MXZ3E8VA** 2,700* 2,900 3,0 MXZ4E72VA** 2,700* 2,900 3,0 MXZ4E83VA 2,990 3,090 3,290 3,490 3,90 3,890 MXZ4E83VAHZ 3,900* 4,000 4,400 4,00 4,800 MXZ5E2VA 2,990* 3,390 3,490 3,590 3,790 3,990 4,190 4,390 4,590 MXZD122VA 4,000* 4,200 4,400 4,00 4,800 5,000 * Předplnění ** Při použití vnitřních jednotek typu MFZKJ doplňte navíc 0 g na každou vnitřní jednotku MFZKJ. PUMYP112/125/140VKM/YKM Doplnění chladiva jednotek PUMY Venkovní jednotky jsou naplněny z výrobního závodu podle množství uvedeného v následující tabulce. Vzhledem k tomu, že u těchto množství není zohledněna délka vedení a počet vnitřních jednotek, je nutné při instalaci zařízení doplnit odpovídající množství chladiva dle uvedeného vzorce. Venkovní jednotka PUMYP112 PUMYP125 PUMYP140 Předplnění 4,8 kg 4,8 kg 4,8 kg Doplnění Součet kap. potrubí Ø,0 mm (v m) x 19g/m Součet kap. potrubí Ø,0 mm (v m) x 50g/m = + + Celkový chladicí výkon Doplnění za vnitřní jednotky připojených vnitřních jednotek Do 8,0 kw 1,5 kg 8,1 až 1,0 kw 2,5 kg od 1,1 kw 3,0 kg Msérie / 43
44 SCHÉMATA EL. PŘIPOJENÍ INVERTOR Schémata elektrického připojení invertorových systémů Msérie Schéma elektrického připojení PUMY Schéma elektrického připojení invertorového singlesplitu z Msérie E Circuit breaker Outdoor unit *Refer to be installation manual of the outdoor unit L N B1 B2 (A) MNET Branch Box #1 (5branches type) TB2B L N TB3A S1 S2 S3 (C) Indoor Unit S1 S2 A Room S3 A B C D L N S1 S2 S3 E F1 S1 S2 S3 M1 M2 (B) TB5 M1 M2 S TB3B S1 S2 S3 TB3C S1 S2 S3 (C) (C) S1 S2 S3 S1 S2 S3 B Room C Room A Přívod elektrického napětí B Proudový chránič C Elektrický jistič D Venkovní jednotka E Propojovací kabel mezi vnitřní a venkovní jednotkou F1 Vnitřní jednotka (A) TB2B L N TB3D S1 S2 S3 TB3E S1 S2 S3 (C) (C) S1 S2 S3 S1 S2 S3 D Room E Room TB3A (C) Indoor Unit S1 S2 S3 S1 S2 A Room S3 Schéma elektrického připojení invertorového multisplitu MXZ Msérie 2 až vnitř. jednotek A B C D L N S1 S2 S3 E F1 S1 S2 S3 TB5 M1 M2 S TB3B S1 S2 S3 TB3C S1 S2 S3 MNET Branch Box #2 (3branch type) (C) (C) S1 S2 S3 S1 S2 S3 Indoor Unit B Room C Room S1 S2 S3 S1 S2 S3 F2 S1 S2 S3 F3 S1 S2 S3 (A) napájení připojovacích boxů (prostřednictvím venkovní jednotky) (B) komunikační propojení mezi venkovní jednotkou a připojovacími boxy (C) napájení a komunikační spojení pro vnitřní jednotku A přívod elektrického napětí B proudový chránič C elektrický jistič D venkovní jednotka E propojovací kabel mezi venkovní a vnitřní jednotkou F1 F vnitřní jednotky č. 1 až č. Upozornění: 1. Velikost elektrického vedení musí vždy odpovídat příslušným státním normám a předpisům daného státu. 2. Kabel pro připojení elektrického napájení a kabel pro propojení vnitřních a venkovních jednotek musí být přinejmenším potažen polychloroprenem, ohebné kabely musí být správně zvoleny (dle 0245 IEC 57). 3. Přeinstalujte zemnící vedení, pokud je delší než ostatní kabely. 44 / Msérie
45 VOLITELNÁ ROZHRANÍ MAC397IFE MAC333IFE MEAC/KNX1 / MEAC/MBS1 PAR32MAA Volitelná rozhraní Nová generace invertorových jednotek Msérie je vybavena ovládáním AControl, jehož hlavním přínosem je přenos většího množství dat mezi vnitřní a venkovní jednotkou. Díky tomu mohou být poruchy vnitřní jednotky zobrazeny na venkovní jednotce a opačně. Navíc mohou být nyní vnitřní jednotky vybaveny volitelným komunikačním rozhraním. Nabízí se možnost použití třech rozhraní (interface): 1. MAC333IFE interface pro připojení vnitřních invertorových jednotek Msérie do City Multi Bus systému (MNet) Ovládání a dohled jednotek z Msérie probíhá pomocí volitelných připojovacích rozhraní k City Multi MNet datové sběrnici a řídicích systémů pro City Multi. Dále je možné použít řídicí systémy ze série City Multi k ovládání zařízení z Msérie. Pokud však tento systém není zapojen do City Multi Bus systému (např. tam není venkovní jednotka City Multi), je nutné použít externí zdroj napájení (PACSC51KUA). 2. MAC397IFE interface pro připojení k invertorovým vnitřním jednotkám z Msérie Interface podporuje následující externí ovládání: Dálkové zap./vyp. Provozní nebo poruchová hlášení (je možný pouze jeden výstup). Funkce blokování zap./vyp. na lokálním dálkovém ovládání. Změna provozního režimu chlazení/topení. Změna požadované teploty. Připojení kabelového dálkového ovládání PAR32MAA. 3. Rozhraní MEAC/KNX1, MEAC/MBS1 nebo MEACBAC1 pro připojení vnitřních invertorových jednotek série M do systémového řízení budov založeném na sběrnici KNX (TP), ModBus nebo BACnet Invertory série M lze řídit také přímo prostřednictvím těchto volitelných rozhraní přes sběrnici KNX (TP), ModBus nebo BACnet. Vzhledem k tomu, že tyto moduly se napájí z vnitřní jednotky série M, není potřeba žádný externí zdroj napětí. Prostřednictvím modulů jsou podporovány následující funkce: Dálkové zap./vyp. Změna režimu provozu topení/chlazení/větrání. Nastavení požadované teploty. Nastavení stupňů otáček ventilátoru. Podle druhu stávajícího systému KNX (TP), ModBus nebo BACnet je možné, že některé funkce nebudou k dispozici nebo budou k dispozici pouze omezeně. Msérie / 45
46 PŘEHLED ŘÍDICÍCH SYSTÉMŮ Přehled řídicích systémů Invertor Systém Příklad systému Zapojení Funkce Nutné příslušenství Kabelové dálkové ovládání Ovládání klimatizačních jednotek pomocí kabelového dálkového ovládání s integrovaným týdenním časovačem. Vnitřní jednotka MAC333IFE MAC397IFE PAR32MAA Přes interface může být napojeno kabelové dálkové ovládání. Změna módu Nastavení požadované teploty Nastavení stupně otáček ventilátoru Směr výdechu poloha žaluzií Týdenní časovač MAC397IFE nebo MAC333IFE Rozhraní PAR32MAA Deluxe kabelové dálkové ovládání Venkovní jednotka Centrální ovládání přes MNet Klimatizační jednotky mohou být připojeny do sítě MNet a používat řídicí systémy ze série City Multi. Venkovní jednotka Msérie Vnitřní jednotka Msérie Centrální ovládání Venkovní jednotka City Multi Vnitřní jednotka City Multi Připojení k MNetu přes interface. Umožňuje individuální spínání zap./vyp. nebo centrální spínání Individuální nastavení provozního režimu, otáček ventilátoru, teploty, polohy žaluzií směr výdechu a časovače MAC333IFE MNETInterface Centrální ovládání City Multi Kabelové dálkové ovládání MAC333IFE MEdálkové ovládání PARU02MEDA Dálkové ovládání zap./vyp. Ovládání přes externí kontakty (kombinovatelné s hlášením o provozním stavu) MAC333IFE MAC397IFE Vnitřní jednotka Externí řízení Na klimatizačním zařízení je napojen interface, na kterém je umístěn externí kontakt. Dálkové zap./vyp. MAC397IFE nebo MAC333IFE Rozhraní Beznapěťový kontakt (není v rozsahu dodávky) Venkovní jednotka Provozní/poruchová hlášení Zobrazení stavu klimatizačního zařízení (kombinovatelné s dálkovým ovládáním zap./vyp.) MAC333IFE MAC397IFE Venkovní jednotka Vnitřní jednotka Externí řízení Interface je připojen k vnitřní jednotce a poskytuje 12 V signál, který může být dále externě zpracováván. MAC397IFE K externímu zobrazení stavu provozu (zap./ vyp.) nebo poruchy klimatizačního zařízení (lze zvolit pouze jednu z těchto funkcí). MAC333IFE K externímu zobrazení stavu provozu (zap./ vyp.) nebo poruchy klimatizačního zařízení (lze zvolit obě funkce). MAC397IFE Rozhraní Zapojení pro zobrazení stavu klimatizačního zařízení (není v rozsahu dodávky, např. relé 12V DC, signalizační prvek) Ovládání větracích jednotek Lossnay MAC333IFE MAC397IFE Venkovní jednotka Vnitřní jednotka Lossnay Přes interface může být jednotka Lossnay napojena na vnitřní jednotku. Jednotka Lossnay se spustí společně se zapnutím klimatizačního zařízení MAC397IFE nebo MAC333IFE Rozhraní Kabelové propojení k jednotce Lossnay (není v rozsahu dodávky) Další podrobné informace naleznete v projekčních podkladech Mitsubishi Electric. 4 / Msérie
47 PŘEHLED PŘÍSLUŠENSTVÍ Přehled příslušenství Vzduchový filtr a náhradní filtr (prodej v desetikusových baleních) Vzduchový filtr kusů Plazmový pachový filtr kusů Stříbrný iontový filtr kusů, 5 kusů u 171FTE Čerpadlo kondenzátu Rozhraní pro kabelový ovládač, chybové nebo provozní zprávy a dálkové ON/OFF Rozhraní pro integraci ve sběrnicových systémech MNet MELCloud WiFi adaptér Kabelové dálkové ovládání Kabelové dálkové ovládání Deluxe Bezdrátové dálkové ovládání a přijímač infračerveného signálu Kompaktní Dálkové ovládání kabelové dálkové (vysílač) ovládání Adaptér pro dálkové zapnutí/ vypnutí Adaptér pro dálkovou kontrolu (výstup signálu 12 V) Vnitřní jednotky MAC*** MAC*** MAC*** PACxDME MAC397IFE MAC333IFE MAC557IFE PAR32MAAJ PACYT52CRA Přijímač PACSE55RAE PACSA88HAE PARSA Nástěnné jednotky MSZLN25VG(W/V/R/B) 3000FTE 2390FT integrováno 2 2 MSZLN35VG(W/V/R/B) 3000FTE 2390FT integrováno 2 2 MSZLN50VG(W/V/R/B) 3000FTE 2390FT integrováno 2 2 MSZLN0VG(W/V/R/B) 3000FTE 2390FT integrováno 2 2 MSZFH25VE 3000FTE 2380FT 2 2 MSZFH35VE 3000FTE 2380FT 2 2 MSZFH50VE 3000FTE 2380FT 2 2 MSZSF15VA 2 2 MSZSF20VA 2 2 MSZSF25VE2 2370FT 2 2 MSZSF35VE2 2370FT 2 2 MSZSF42VE2 2370FT 2 2 MSZSF50VE2 2370FT 2 2 MSZGF0VE 230FT 2 2 MSZGF71VE 230FT 2 2 MSZEF18VE2S 2370FT 2 2 MSZEF18VE2B 2370FT 2 2 MSZEF18VE2W 2370FT 2 2 MSZEF25VE2S 2370FT 2 2 MSZEF25VE2B 2370FT 2 2 MSZEF25VE2W 2370FT 2 2 MSZEF35VE2S 2370FT 2 2 MSZEF35VE2B 2370FT 2 2 MSZEF35VE2W 2370FT 2 2 MSZEF42VE2S 2370FT 2 2 MSZEF42VE2B 2370FT 2 2 MSZEF42VE2W 2370FT 2 2 MSZEF50VE2S 2370FT 2 2 MSZEF50VE2B 2370FT 2 2 MSZEF50VE2W 2370FT 2 2 Parapetní jednotky MFZKJ25VE 2370FT 2 2 MFZKJ35VE 2370FT 2 2 MFZKJ50VE 2370FT 2 2 1cestné kazetové jednotky MLZKA25VA 3005CFE 172FT 2 2 MLZKA35VA 3005CFE 172FT 2 2 MLZKA50VA 3005CFE 172FT 2 2 4cestné kazetové jednotky SLZKF25VA 1 SLZKF35VA 1 SLZKF50VA 1 SLZKF0VA 1 Potrubní jednotky SEZKD25VAQ KE07 1 9CAE SEZKD35VAQ KE07 1 9CAE SEZKD50VAQ KE07 1 9CAE SEZKD0VAQ KE07 1 9CAE SEZKD71VAQ KE07 1 9CAE 1 2 Vnitřní jednotky v kombinaci s venkovními jednotkami SUZ nebo MXZ Je vyžadován modul MAC397IFE Volitelné možnosti Clony na ochranu proti větru Sada pro odvod kondenzátu Kondenzátní vana Venkovní jednotky PACSH95AGE PACSG1DSE PACSH97DPE Monosplitový invertor MUZFH25/35VEHZ MUZFH50VEHZ MUZSF25/35/42VE MUZSF50VE MUZEF25/35/42VE MUZEF50VE MUZGF0/71VE MUFZKJ25/35VEHZ MUFZKJ50VEHZ Multisplitový invertor MXZ2D33VA MXZ2D42VA MXZ2D53VA MXZ3D54VA2 MXZ3E8VA MXZ4E72VA MXZ4E83VA MXZ5E2VA MXZD122VA PUMYP112 2 kusy na každou venkovní jednotku PUMYP125 2 kusy na každou venkovní jednotku PUMYP140 2 kusy na každou venkovní jednotku Msérie / 47
48 ROZMĚROVÁ SCHÉMATA
49 ROZMĚROVÁ SCHÉMATA Vnitřní jednotky Nástěnné jednotky Diamond MSZLN, MSZLN250VG MSZ invertorové nástěnné jednotky Deluxe, chlazení / topení MSZFH2550VE MSZ invertorové nástěnné jednotky Premium, chlazení / topení MSZEF1850VE2 W/B/S MSZ invertorové kompaktní nástěnné jednotky, chlazení / topení MSZSF1520VA Air out 1 5 Installation plate Piping Drain hose Msérie / 49
50 ROZMĚROVÁ SCHÉMATA Vnitřní jednotky MSZSF2550VE MSZ invertorové nástěnné jednotky, chlazení / topení MSZGF071VE Installation plate 5 7 Piping Air out (70 ) Drain hose MFZ invertorové parapetní jednotky, chlazení / topení MFZKJ2550VE 50 / Msérie
51 Air C 0 ROZMĚROVÁ SCHÉMATA Vnitřní jednotky MLZ 1cestné kazetové jednotky, chlazení / topení MLZKA2550VA (Top) Grille (MLP440W) 414 Outer side of grille 384 Ceiling opening Suspension bolt pitch 38 Center of ceiling opening, suspension bolt pitch and grille are located in one position. Receiving section CL R CL (Front) 180 or more 175 Suspension bolt M Air outlet Outlet 51 Suspension bolt pitch 110 Ceiling opening Grille 1.5 Ceiling surface Ceiling surface R Hole position for the installation of grille 1200 Outer side of grille SLZ 4cestné kazetové jednotky, chlazení / topení, SLZKF250VA Temporary hanging hook SEZ potrubní jednotky, chlazení / topení, dálkové ovládání není součástí dodávky SEZKD2571VA D (Duct) 0X(E1)=F outlet 2XE (Suspension bolt pitch) Air inlet 90 A 23 B (Suspension bolt pitch) Suspension bolt hole 20 H XJ=K 88 0 L 2.9 Air filter Knockout hole 27 (Remote controller transmission line) Refrigerant piping X30 Slot flare connection (liquid) Control box 150 (Duct) X Terminal block Terminal block (Indoor/outdoor connecting line) Refrigerant piping 270 (Remote controller transmission line) flare connection (gas) Drain pipe(spontaneous draining) Model A B C D E F G H J K L SEZKD25VA(L) SEZKD35VA(L) SEZKD50VA(L) SEZKD0VA(L) SEZKD71VA(L) Knockout hole 27 (Indoor/outdoor connecting line) Msérie / 51
52 ROZMĚROVÁ SCHÉMATA Venkovní jednotky MUZ invertorové venkovní jednotky, chlazení / topení, MUZLN2535VG(HZ) MUZ invertorové venkovní jednotky, chlazení / topení, MUZLN50VG MUZ invertorové venkovní jednotky, chlazení / topení, MUZLN500VG(HZ) MUZ invertorové venkovní jednotky, chlazení / topení MUZEF2542VE 22.3 Air out Bolt pitch for installation holes Liquid refrigerant pipe joint Refrigerant pipe (flared) Service panel Bolt pitch for installation Drain hole Handle Gas refrigerant pipe joint Refrigerant pipe (flared) Service port MUZ invertorové venkovní jednotky, chlazení / topení MUZEF50VE Service panel Drain holes Liquid refrigerant pipe joint Refrigerant pipe 40 4 holes Air out (flared) / Msérie Gas refrigerant pipe joint Refrigerant pipe (flared)
53 ROZMĚROVÁ SCHÉMATA Venkovní jednotky MUZ invertorové venkovní jednotky, chlazení / topení MUZFH50VE(HZ) Service panel Drain hole Liquid refrigerant pipe joint Refrigerant pipe (flared) Air out holes Gas refrigerant pipe joint Refrigerant pipe (flared) MUZ invertorové venkovní jednotky, chlazení / topení MUZFH2535VE(HZ) Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation holes 21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) MUZ invertorové venkovní jednotky, chlazení / topení MUZSF2542VE Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation holes 21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) Service panel Drain hole Liquid refrigerant pipe joint Refrigerant pipe (flared) MUZ invertorové venkovní jednotky, chlazení / topení MUZSF50VE Air out holes Gas refrigerant pipe joint Refrigerant pipe (flared) MUZ invertorové venkovní jednotky, chlazení / topení MUZGF071VE Service panel Drain hole Liquid refrigerant pipe joint Refrigerant pipe (flared) Air out holes Gas refrigerant pipe joint Refrigerant pipe (flared) Msérie / 53
54 35 30 ROZMĚROVÁ SCHÉMATA Venkovní jednotky MUFZ invertorové venkovní jednotky, chlazení / topení MUFZKJ25/35VE(HZ) Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation 304~ holes X21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) MUFZ invertorové venkovní jednotky, chlazení / topení MUFZKJ50VE(HZ) Service panel Liquid refrigerant pipe joint Refrigerant pipe(flared) Drain holes Air out Gas refrigerant pipe joint Refrigerant pipe(flared) SUZ invertorové venkovní jednotky, chlazení / topení SUZKA2535VA Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation 304~ holes X21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) SUZ invertorové venkovní jednotky, chlazení / topení SUZKA5071VA Drain hole Bolt pitch for installation Service panel 35 Liquid refrigerant pipe joint Refrigerant pipe (flared) Ø 9.52 Air out Oval holes Gas refrigerant pipe joint Refrigerant pipe (flared) Ø / Msérie
55 Indoor and outdoor ROZMĚROVÁ SCHÉMATA Venkovní jednotky MXZ2D33/42/53VA 400 Drain hole handle Air out Liquid pipe Gas pipe Liquid pipe Gas pipe B unit connection A unit connection 2x21 Oval hole MXZ3E54/8VA (Bolt Pitch) Drain holes Air out x 21 Oval hole (Base bolt M) 27.1 connect wiring 39 x 27 hole Indoor and outdoor connect wiring 39 x 27 hole Gas pipe C unit connection Drain holes Air out x 21 Oval hole (Base bolt M) B unit connection A unit connection Liquid pipe MXZ4E72VA (Bolt Pitch) Gas pipe D unit connection C unit connection B unit connection A unit connection Liquid pipe MXZ4E83VA Air out Msérie / 55
56 ROZMĚROVÁ SCHÉMATA Venkovní jednotky MXZ5E2VA Air out MXZD122VA ø33 Drain Hole Air out U Shaped Notched Hole (Foundation Bolt M) (Bolt pitch) Oval Hole (Foundation Bolt M) Handle Handle 48 Handle 70 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø12.7(flared)1/2 Air Intake F unit connection E unit connection D unit connection C unit connection B unit connection A unit connection MXZ2E53VAHZ MXZ4E83VAHZ 5 / Msérie
57 ROZMĚROVÁ SCHÉMATA Branch boxy pro venkovní jednotky PUMYP YKM/VKM PACMK31BC PACMK51BC PUMYP112/125/140VKM/YKM Terminal connection From left to right For the power supply For the branch box power supply For the transmission line For concentration control Rear Air Intake U Shaped notched holes (Foundation Bolt M) Ground for the power supply Installation Feet Side Air Intake Ground for the transmission line Ground for concentration control Ground for the branch box power supply Air Discharge Oval holes (Foundation Bolt M) 1338 Handle for moving Service panel Handle for moving 1 2 * * Air Intake Front piping cover Rear piping cover Msérie / 57
58 PROVOZNÍ PODMÍNKY Provozní podmínky Msérie Podmínky měření klimatizačních zařízení Mitsubishi Electric Chlazení Vnitřní: 27 C (suchý) 19 C (vlhký) Venkovní: 35 C (suchý) 24 C (vlhký) Topení Vnitřní: 20 C (suchý) Venkovní: 7 C (suchý) C (vlhký) Délka vedení chladiva (jedním směrem) 5 m, H = 0 m. Hladina akustického tlaku měřená ve volném poli, měřící místo je u venkovních jednotek ve vzdálenosti 1 m a výšce 1 m před zařízením. U vnitřních jednotek závisí na modelu zařízení, viz technická data. Systém značení Splitové vnitřní jednotky M Série M = Msérie, S = Ssérie S Model S = nástěnná jednotka, F = parapetní jednotka, E = potrubní jednotka, L = kazetová jednotka Z Invertorové tepelné čerpadlo G Provedení G = Standardní, F = Deluxe, S = Kompaktní, E = Premium L = Diamond F Generace A = základní model, B, C, D, následující model 25 Chladicí výkon = 2,5 kw V 230 V, 50 Hz E/A R4A a nové řízení AControl G R32 a nové řízení AControl Multisplitové venkovní jednotky M Série X X = multisplit, U = venkovní jednotka Z Invertorové tepelné čerpadlo 3 Max. počet připojitelných vnitřních jednotek D Generace A = základní model, B, C, D, následující model 54 Chladicí výkon = 5,4 kw V 230 V, 50 Hz E/A R4A a nové řízení AControl G R32 a nové řízení AControl HZ Provedení Hyper Heating 58 / Msérie
59
