EEM400-D-M. Montáž. Objednací čísla Standardní verze: EEM400-D -M. Technické parametry. Elektroměr s integrovaným rozhraním M-Bus

Rozměr: px
Začít zobrazení ze stránky:

Download "EEM400-D-M. Montáž. Objednací čísla Standardní verze: EEM400-D -M. Technické parametry. Elektroměr s integrovaným rozhraním M-Bus"

Transkript

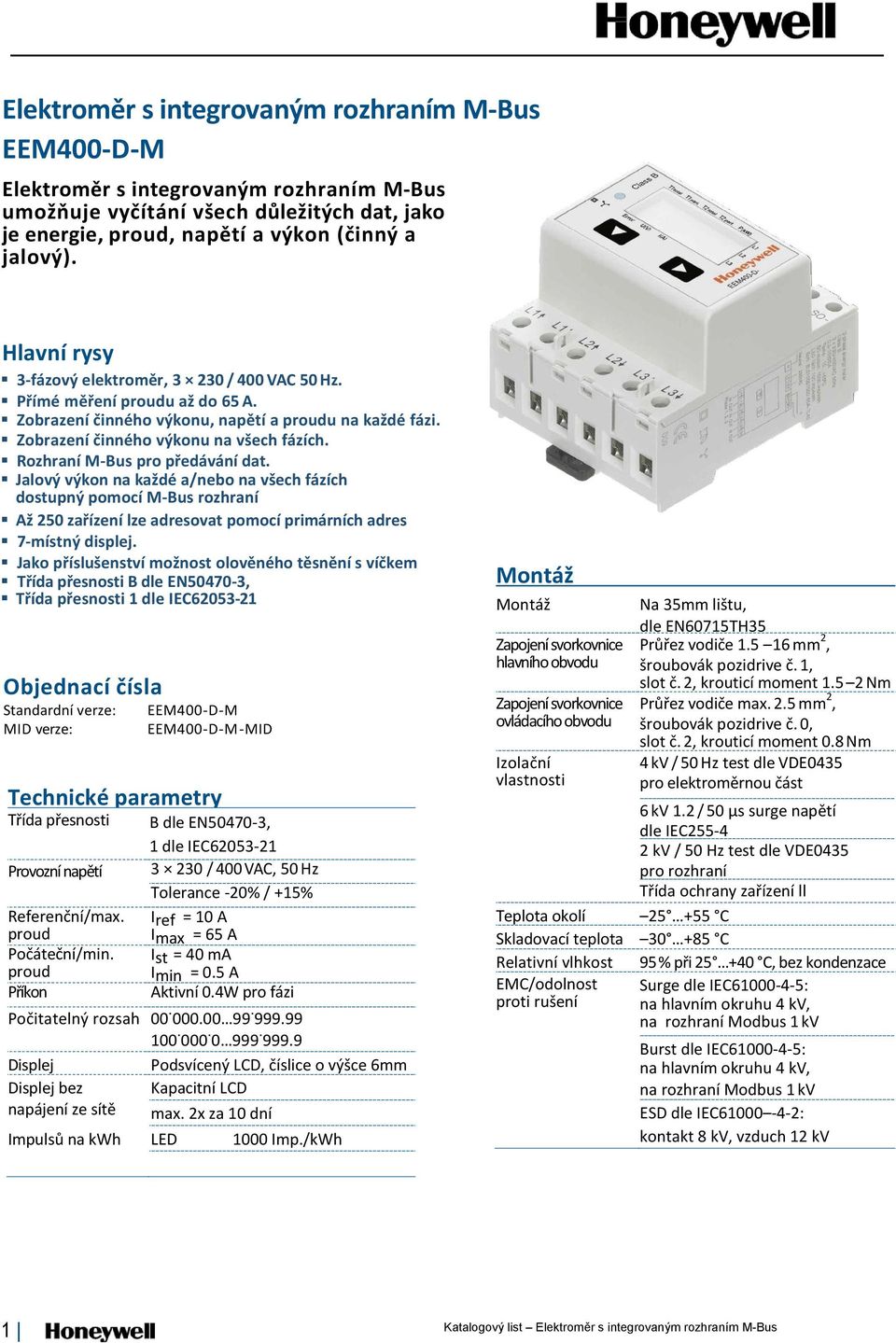

1 Elektroměr s integrovaným rozhraním M-Bus EEM400-D-M Elektroměr s integrovaným rozhraním M-Bus umožňuje vyčítání všech důležitých dat, jako je energie, proud, napětí a výkon (činný a jalový). Hlavní rysy 3-fázový elektroměr, / 400 VAC 50 Hz. Přímé měření proudu až do 65 A. Zobrazení činného výkonu, napětí a proudu na každé fázi. Zobrazení činného výkonu na všech fázích. Rozhraní M-Bus pro předávání dat. Jalový výkon na každé a/nebo na všech fázích dostupný pomocí M-Bus rozhraní Až 250 zařízení lze adresovat pomocí primárních adres 7-místný displej. Jako příslušenství možnost olověného těsnění s víčkem Třída přesnosti B dle EN , Třída přesnosti 1 dle IEC Objednací čísla Standardní verze: EEM400-D -M MID verze: EEM400-D -M-MID Technické parametry Třída přesnosti B dle EN , Provozní napětí Referenční/max. proud Počáteční/min. proud Příkon 1 dle IEC / 400 VAC, 50 Hz Tolerance -20% / +15% Iref = 10 A Imax = 65 A Ist = 40 ma Imin = 0.5 A Aktivní 0.4W pro fázi Počitatelný rozsah Displej Podsvícený LCD, číslice o výšce 6mm Displej bez Kapacitní LCD napájení ze sítě max. 2x za 10 dní Impulsů na kwh LED 1000 Imp./kWh Montáž Montáž Zapojení svorkovnice hlavního obvodu Zapojení svorkovnice ovládacího obvodu Izolační vlastnosti Na 35mm lištu, dle EN60715TH35 Průřez vodiče mm 2, šroubovák pozidrive č. 1, slot č. 2, krouticí moment Nm Průřez vodiče max. 2.5 mm 2, šroubovák pozidrive č. 0, slot č. 2, krouticí moment 0.8 Nm 4 kv / 50 Hz test dle VDE0435 pro elektroměrnou část 6 kv 1.2 / 50 µs surge napětí dle IEC kv / 50 Hz test dle VDE0435 pro rozhraní Třída ochrany zařízení ll Teplota okolí C Skladovací teplota C Relativní vlhkost 95 % při C, bez kondenzace EMC/odolnost proti rušení Surge dle IEC : na hlavním okruhu 4 kv, na rozhraní Modbus 1 kv Burst dle IEC : na hlavním okruhu 4 kv, na rozhraní Modbus 1 kv ESD dle IEC : kontakt 8 kv, vzduch 12 kv 1

2 Zobrazení chyb Příklad: Chyba připojení na L3 Příklad: Chyba připojení na L1 a L3 Rozměry Části displeje T1 total (kwh) Zobrazuje celkovou spotřebu tarif 1 T1 part (kwh) Zobrazuje částečnou spotřebu tarif 1, tuto hodnotu je možno resetovat T2 total (kwh) Zobrazuje celkovou spotřebu tarif 2 T2 part (kwh) Zobrazuje částečnou spotřebu tarif 2, tuto hodnotu je možno resetovat P (kw) Zobrazuje okamžitý výkon na fázi nebo na všech fázích U (V) Zobrazuje napětí na fázi I (A) Zobrazuje proud na fázi kwh Zobrazuje jednotku kwh pro zobrazení spotřeby L1 / L2 / L3 Pokud displej ukazuje P, U, I nebo Error, odpovídající fáze bude označena Error Pokud chybí fáze nebo je špatný směr proudu. Odpovídající fáze bude taktéž označena 2

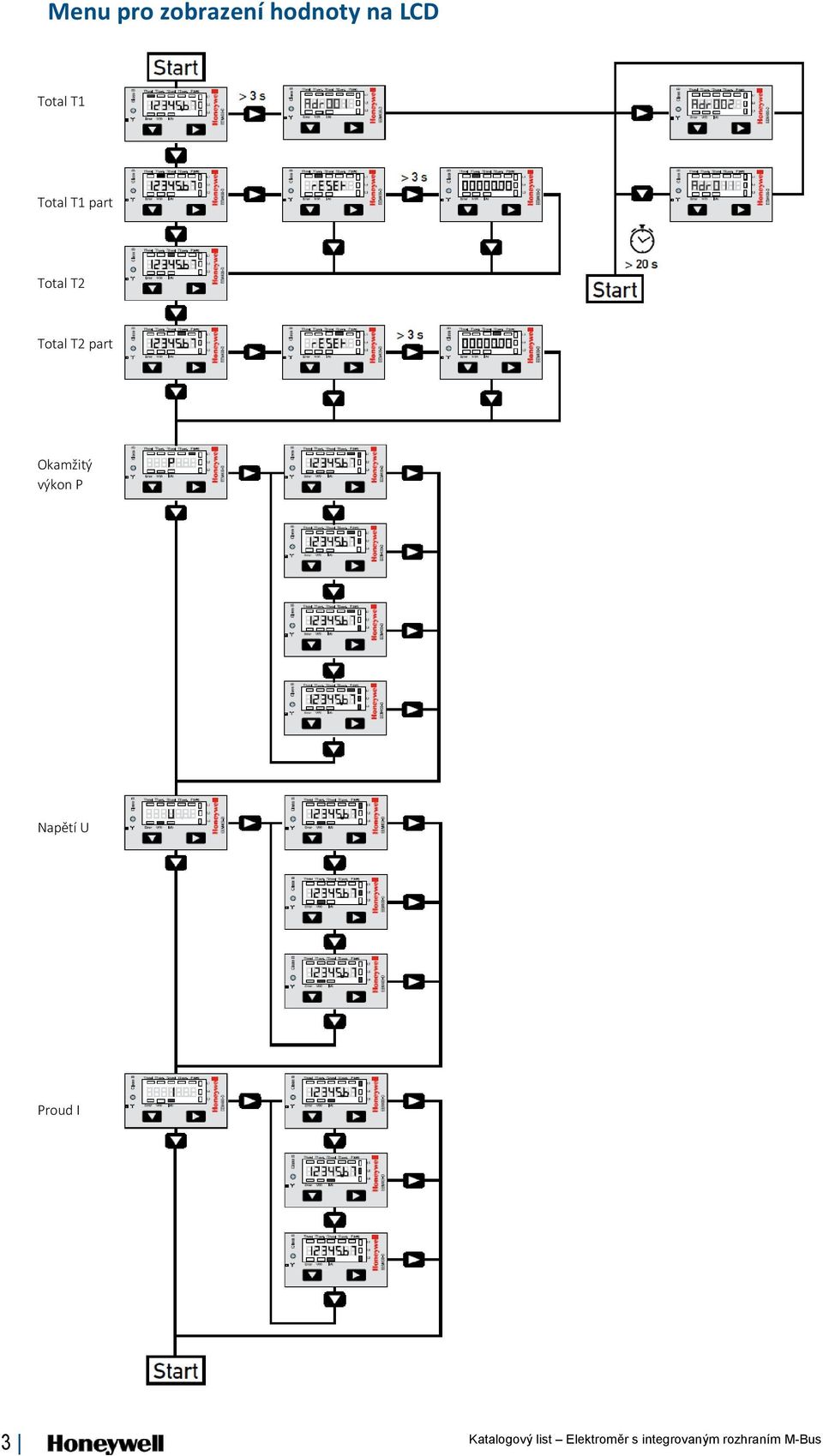

3 Menu pro zobrazení hodnoty na LCD Total T1 Total T1 part Total T2 Total T2 part Okamžitý výkon P Napětí U Proud I 3

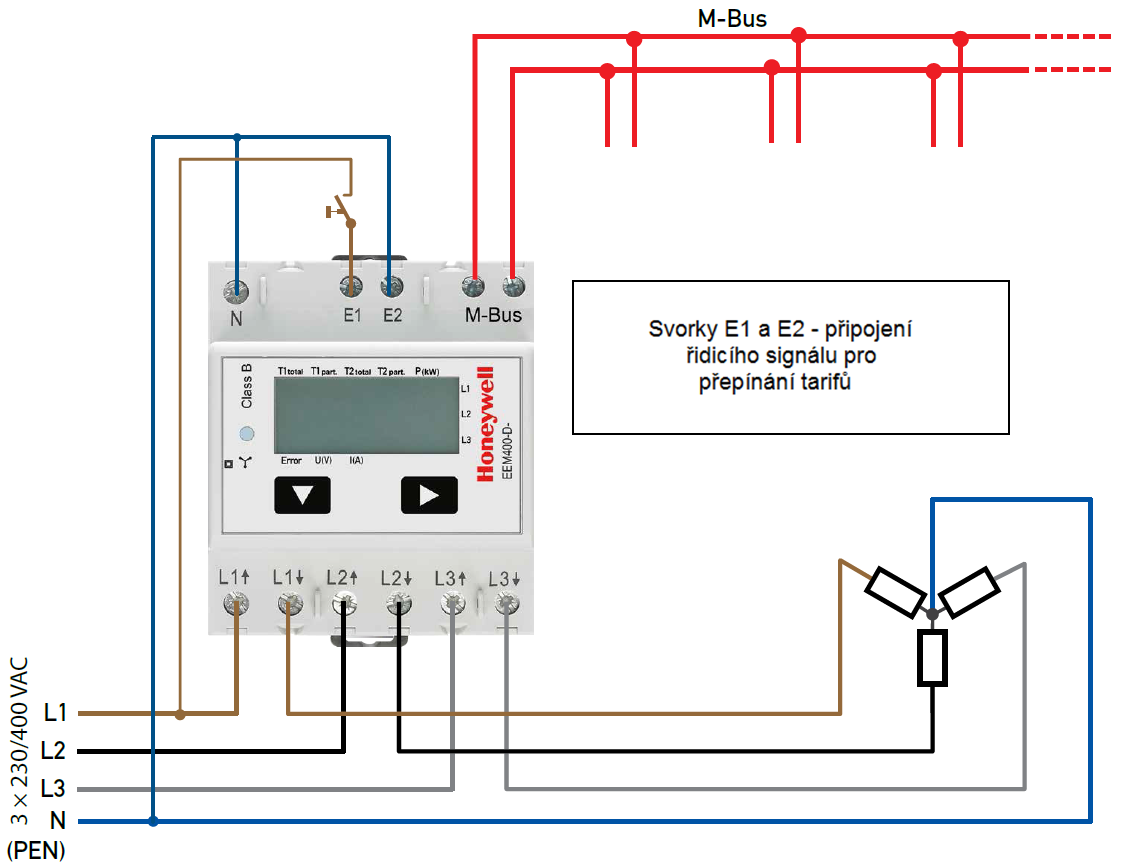

4 Schéma zapojení M Technické parametry M-Bus Protokol Sběrnicový systém Rychlost přenosu (bps) Doba odezvy (do odezvy systému) M-Bus Dle M-Bus specifikace 300, 2400, 9600 Bd. Přenosová rychlost je automaticky zjišťována Zápis: Čtení: až 60 ms až 60 ms 4

5 Přenos dat Pokud dochází k vyčítání hodnot, všechny hodnoty jsou přenášeny v telegramech Podporuje následující telegramy (viz strana 6 pro více informací): Initialisation SND_NKE Response: 0xE5 Reading meter REQ_UD2 Response: RSP_UD Changing primary address SND_UD Response: 0xE5 Reset T part SND_UD Response: 0xE5 Zařízení neodpovídá na neznámé dotazy Přenosová rychlost je automaticky detekována Zařízení má napěťový monitorovací systém. V případě ztráty napětí jsou registry uloženy v paměti EEPROM. Změna primární M-Bus adresy Pro změnu M-Bus primární adresy stiskněte V menu, zvyšuje primární adresu o 10, zvyšuje primární adresu o 1 Jakmile je adresa vybrána, počkejte na návrat do hlavního menu Value information field () Poskytuje informace o násobiteli a jednotce následujícího bloku dat Value information field extension (E) Detailní informace o násobiteli a jednotce následujícího bloku dat Data information field (DIF) Určuje, jak by měly master interpretovat data, pokud jde o délku a kódování Data information field extension (DIFE) Poskytuje informace o tarifu a podjednotky následujícího bloku dat Reading meter Dotaz (Query): REQ_UD2 Odpověď (Response): RSP_UD (viz struktura telegram) 0x68 0x92 0x92 0x68 0x08 PAdr 0x72 ID 0x43 0x4c DEV 02 ACC STAT 0 0 0x8c 0x10 EtoT1 0x8c 0x11 EpaT1 0x8c 0x20 EtoT2 0x8c 0x21 EpaT2 0x02 0xFD 0xC9 0xFF 0x01 Vph1 0x02 0xFD E 0xFF 0x01 Iph1 0x02 0xFF 0x01 Pph1 0x82 0x40 0xFF 0x01 Prph1 0x02 0xFD 0xC9 0xFF 0x02 Vph2 0x02 0xFD E 0xFF 0x02 Iph2 0x02 0xFF 0x02 Pph2 0x82 0x40 0xFF 0x02 Prph2 0x02 0xFD 0xC9 0xFF 0x03 Vph3 0x02 0xFD E 0xFF 0x03 Iph3 0x02 0xFF 0x03 Pph3 0x82 0x40 0xFF 0x03 Prph3 0x02 0xFF 0x68 RappW 0x02 0xFF 0x00 Ptot 0x82 0x40 0xFF 0x00 Prtot 0x01 0xFF 0x13 Cur_Tar CSum 0x16 Proměnné o 1, 2 nebo 4 bytech 5

6 Byte Obsah Typ Popis Výrobcem specifikováno EtoT1 = x 4 b. BCD T1 Celková spotřeba EpaT1 = x 4 b. BCD T1 Dílčí spotřeba EtoT2 = x 4 b. BCD T2 Celková spotřeba EpaT2 = x 4 b. BCD T2 Dílčí spotřeba Vph1 = x 2b. Integer Napětí fáze Iph1 = x 2b. Integer Proud fáze Pph1 = x 2b. Integer Výkon fáze Prph1 = x 2b. Integer Jalový výkon fáze Vph2 = x 2b. Integer Napětí fáze Iph2 = x 2b. Integer Proud fáze Pph2 = x 2b. Integer Výkon fáze Prph2 = x 2b. Integer Jalový výkon fáze Vph3 = x 2b. Integer Napětí fáze Iph3 = x 2b. Integer Proud fáze Pph3 = x 2b. Integer Výkon fáze Prph3 = x 2b. Integer Jalový výkon fáze RappW = 0 2b. Integer Poměr transformátoru Ptot = x 2b. Integer Výkon celkový Prtot = x 2b. Integer Jalový výkon celkový 150 Cur_Tar 1b. Integer Proudový tarif 0 = Tarif 1, 4 = Tarif 2 Jednotka s násobitelem I (Proud) 0.1 [ A ] U (Napětí) 1 [ V ] P active (Činný výkon) 0.01 [ kw ] P reactive (Jalový výkon) 0.01 [ kvar ] E (Spotřeba) 0.01 [ kwh ] 6

7 1 0x68 Start 2 0x92 Délka pole 3 0x92 Délka pole 4 0x68 Start 5 0x08 C 6 A Primární adresa 7 0x72 CI 8 x ID1 (LSB) 9 x ID2 10 x ID3 11 x ID4 (MSB) 12 0x43 MAN1 13 0x4C MAN2 14 x DEV (Typ-Version) MED (Elektrisch) 16 x ACC 17 0x01 0x02 0x08 0x SIG SIG2 20 0x8C DIF 21 0x10 DIFE EtoT1_4 24 EtoT1_3 25 EtoT1_2 26 EtoT1_1 27 0x8C DIF STAT Application_busy Any_Application_Error Power_low Permanent_Error Temporary_Error 0.01 kwh T1 Total 28 0x11 DIFE EpaT1_4 31 EpaT1_3 32 EpaT1_2 33 EpaT1_1 34 0x8C DIF 0.01 kwh 35 0x20 DIFE EtoT2_4 38 EtoT2_3 39 EtoT2_2 40 EtoT2_1 T1 Partial 0.01 kwh T2 Total 41 0x8C DIF 42 0x21 DIFE EpaT2_4 45 EpaT2_3 46 EpaT2_2 47 EpaT2_1 48 0x02 DIF 49 0xFD 0.01 kwh T2 Partial 50 0xC9 E = 1 V 51 0xFF E 52 0x01 E 53 Vph1_2 54 Vph1_1 55 0x02 DIF 56 0xFD 57 0xDB Napětí fáze 1 E 0.1 A 58 0xFF E 59 0x01 E 60 Iph1_2 61 Iph1_1 62 0x02 DIF 63 Proud fáze kw 64 0xFF E 65 0x01 E 66 Pph1_2 67 Pph1_1 68 0x82 DIF 69 0x40 DIFE xFF E 72 0x01 E 73 Prph1_2 74 Prph1_1 75 0x02 DIF Výkon fáze kvar 76 0xFD = 1 V 77 0xC9 E 78 0xFF E 79 0x02 E 80 Vph2_2 81 Vph2_1 82 0x02 DIF Jalový výkon fáze 1 Napětí fáze 2 7

8 83 0xFD 84 0xDB E 0.1 A 85 0xFF E 86 0x02 E 87 Iph2_2 88 Iph2_1 89 0x02 DIF 90 Proud fáze kw 91 0xFF E 92 0x02 E 93 Pph2_2 94 Pph2_1 95 0x82 DIF 96 0x40 DIFE xFF E 99 0x02 E 100 Prph2_2 101 Prph2_ x02 DIF Výkon fáze kvar 103 0xFD = 1 V 104 0xC9 E 105 0xFF E 106 0x03 E 107 Vph3_2 108 Vph3_ x02 DIF 110 0xFD 111 0xDB Jalový výkon fáze 2 Napětí fáze 3 E 0.1 A 112 0xFF E xFF E 126 0x03 E 127 Prph3_2 128 Prph3_ x02 DIF 130 0xFF 131 0x68 E 0.01 kvar Jalový výkon fáze RappW_2 Poměr transformátoru = RappW_ x02 DIF kw 136 0xFF E 137 0x00 E 138 Ptot_2 139 Ptot_ x82 DIF 141 0x40 DIFE xFF E 144 0x00 E 145 Prtot_2 146 Prtot_ x01 DIF 148 0xFF 149 0x13 E Výkon celkový 0.01 kvar Jalový výkon celkový Tarif 1 Tarif x Kontrolní součet 152 0x16 Stop 113 0x03 E 114 Iph3_2 115 Iph3_1 Proud fáze x02 DIF kw 118 0xFF E 119 0x03 E 120 Pph3_2 121 Pph3_1 Výkon fáze x82 DIF 123 0x40 DIFE

9 Inicializace Dotaz: SND-NKE Odpověď: 0xE5 0x10 0x40 Padr CSum 0x16 Struktura telegram (detailní) 1 0x10 Start 2 0x40 Odeslání nebo odpověď, Reset 3 Primární adresa 4 Kontrolní součet 5 0x16 Stop Změna primární adresy Dotaz: SND_UD (Byte 6 = aktuální M-Bus adresa; Byte 10 = nová adresa) Odpověď: 0xE5 0x68 0x06 0x06 0x68 0x53 Padr 0x51 0x01 0x7A Nová A CSum 0x16 (detailní) 1 0x68 Start 2 0x06 Délka pole 3 0x06 Délka pole 4 0x68 Start 5 0x53 C 6 Primární adresa 7 0x51 CI 8 0x01 DIF 9 0x7A 10 Nová adresa 11 Kontrolní součet 12 0x16 Stop Reset ACC (Aplikační reset) Dotaz: SND_UD Odpověď: 0xE5 0x68 0x03 0x03 0x68 0x53 Padr 0x50 CSum 0x16 (detailní) 1 0x68 Start 2 0x03 Délka pole 3 0x03 Délka pole 4 0x68 Start 5 0x53 C 6 Primární adresa 7 0x50 CI 8 Kontrolní součet 9 0x16 Stop Změna T Part (Aplikační reset) Dotaz: SND_UD (Reset Counter: 0x01 = T1Part Odpověď: 0xE5 0x02 = T2Part) 0x68 0x68 0x53 Padr 0x50 Reset CSum 0x16 (detailní) 1 0x68 Start 2 Délka pole 3 Délka pole 4 0x68 Start 5 0x53 C 6 Primární adresa 7 0x50 CI 8 0x01 0x02 Reset Count T1 Part T2 Part 9 Kontrolní součet 10 0x16 Stop Honeywell Environmental Control and Combustion Honeywell s.r.o. V parku 2326/ Praha, Česká Republika Telefon: Fax: supportcz@centraline.com
