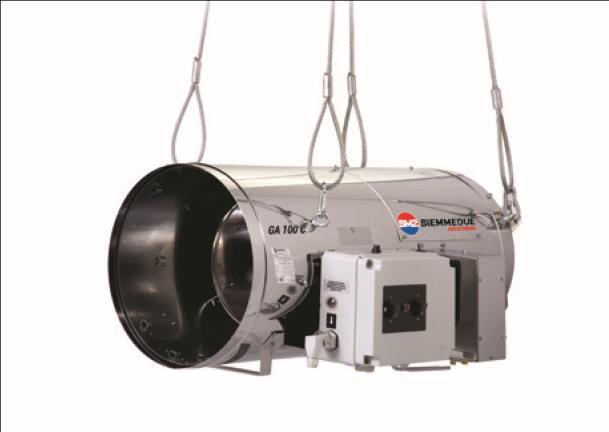

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "ZÁVESNÉ OHRIEVAČE SO STREDNÝM TLAKOM A PRIAMYM SPAĽOVANÍM"

Transkript

1 ZÁVESNÉ OHRIEVAČE SO STREDNÝM TLAKOM A PRIAMYM SPAĽOVANÍM

2 GA ZÁVESNÉ OHRIEVAČE SO STREDNÝM TLAKOM A PRIAMYM SPAĽOVANÍM Vstavaný LPG horák pre nízku emisiu CO, NOx a etylénu Elektrický panel IP 65 Pripravený na pripojenie k termostatu, regulátoru vlhkosti alebo časovaču Prvotriedny AISI 430 dizajn z nehrdzavejúcej ocele Automatické zapaľovanie Plameň monitorovaný ionizačnou elektródou Termostat prehrievania Dá sa pripojiť na externý klimatický počítač Monitorovanie tlaku ventilátora stabilizátorovým spínačom IP 65 IP 55 motor inštalovaný na mieste ľahko prístupnom na čistenie, aby sa predišlo prehriatiu Možnosť kontrolovať zimnú ventiláciu z externého klimatického počítača Spínač na prepínanie medzi programom zimného ohrievania a letného vetrania Spĺňa normy UNI EN 12669:2003 a UNI EN 1596:2008 Zabudované závesné háky Regulátor nízkeho napätia

3 DODÁVANÉ DOPLNKY PLYNOVÁ HADICA S PRÍPOJKAMI L= 1,5 m TLAKOVÉ REDUKCIE 2 3 A Typ prispôsob.. bar 1,5 0,4 1 A 4 ADAPTORY 1 - Krajina 2 - Krajina 3 - Krajina 4 - Krajina AT/BG/CY/DK/DE/ EE/LT/LV/MK/MT/ RO/TR/NL/RU NL IT/GR/AL BE/CZ/ES/FR/HR/ HU/LU/PL/PT/SI/ SK/MA/RU DOPLNKY NA POŽIADANIE IZBOVÝ TERMOSTAT +5/+30 C KÁBEL 10 m, ZÁSUVKA 90 VYSOKOVÝKONOVÝ TERMOSTAT -5/+50 C KÁBEL 10 m, ZÁSUVKA 90 ELEKTRONICKÝ TERMOSTAT IP55 S DISPLEJOM -10/+70 C BEZ SIEŤOVÉHO KÁBLA A ZÁSUVKY Cod. 02AC581 Cod. 02AC582 Cod. 02AC294 DIAĽKOVÉ OVLÁDANIE JEDNOTKY ONESKORENÉ A SEKVENČNÉ SPÚŠŤACIE RELÉ ADAPTÉR NA PRÍVOD ČERSTVÉHO VZDUCHU Kábel 5 m Cod. 02AC584 Cod. 02AC586 Mod. (Ø 100 mm) Cod. 02AC535 Mod. Rúra 5 m (Ø 100 mm) Cod. 02AC577 TRUBICOVÁ PRECHODNÁ PLATŇA PLYNOVÝ VENTIL PLYNOVÁ HADICA S PRÍPOJKAMI L= 3 m Mod. Ø 100 mm Cod. 02AC793 Cod. 03AC504 Cod. 03AC511

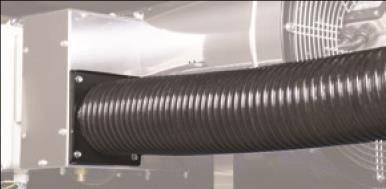

4 REGULÁTOR TLAKU PLYNU 6 1,5 bar PLYNOVÝ FILTER LPG ADAPTÉR A Cod. 03AC508 Krajina NO/SE/USA/CA/MEXAUS/ NZ/RA A B B Cod. 03AC507 Krajina GB/FI/IS Cod. 03AC513 (12 kg) C C Cod. 03AC509 Krajina BR Cod. 03AC514 (40 kg) Cod. 03AC524 D D Cod. 03AC510 Krajina CH/NL VÁHA A ROZMER STROJA BALENIE A B MOD A B C Net X Y H Gross H [mm] [mm] [mm] [kg] [mm] [mm] [mm] [kg] GA 100 C GA 100 C Kód Maximálna stanovená tepelná sila Minimálna stanovená tepelná sila Hs [kw] Hs [kcal/h - BTU/h] Hs [kw] Hs [kcal/h - BTU/h] 03GA , , Maximálna spotreba paliva [ m3/h - kg/h ] 12,68-6,683 Minimálna spotreba paliva [ m3/h - kg/h ] 6,0-3,156 Tlak plynu [ bar ] 0,4-1,5 Tepelná výkonnosť [ % ] 100 Tok vzduchu [ m3/h] Teplota vzduchu a 20 C [ C ] 75 Spotreba energie 230V [ W ] 600 Elektrická sila [ V - ph - Hz ] Počet paliet [ ks ] 8 Sada nasávacej trubice S týmto doplnkom nasáva jednotka čerstvý vzduch zvonku pre zabezpečenie dokonalého a neustáleho spaľovania, dokonca aj vo veľmi prašnom prostredí.

5 ZÁVESNÉ OHRIEVAČE S NÍZKYM TLAKOM A PRIAMYM SPAĽOVANÍM

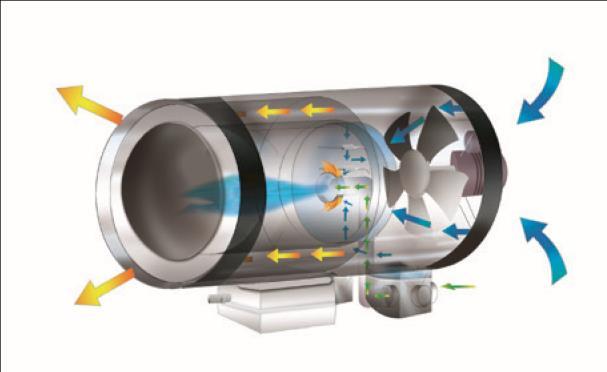

6 GA/N ZÁVESNÉ OHRIEVAČE SO NÍZKYM TLAKOM A PRIAMYM SPAĽOVANÍM Automatický vstavaný horák na LPG / zemný plyn pre nízku emisiu CO, NOx a etylénu Elektrický panel IP 65 Pripravený na pripojenie k termostatu, regulátoru vlhkosti alebo časovaču Prvotriedny AISI 430 dizajn z nehrdzavejúcej ocele Automatické zapaľovanie Plameň monitorovaný ionizačnou elektródou Termostat prehrievania Dá sa pripojiť na externý klimatický počítač Monitorovanie tlaku ventilátora stabilizátorovým spínačom IP 65 Plynová súprava: plynový filter, plynový regulátor, bezpečnostný plynový ventil a plynový ventil s pomalým otváraním, plynové tlakové spoje IP 55 motor inštalovaný na mieste ľahko prístupnom na čistenie, aby sa predišlo prehriatiu Pokračujúce dodatkové ventilovanie (ventilátor vždy zapnutý) alebo odložené dodatkové ventilovanie (30 sekúnd) (GA/N 70, GA/N 95. GA/N 115) Letný / zimný spínač pre použitie ako ventilátor Spĺňa normy UNI EN 12669:2003 Závesné držiaky Regulátor nízkeho napätia (GA/N 70, GA/N 95. GA/N 115)

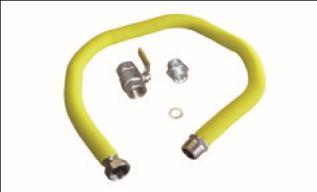

7 DOPLNKY NA POŽIADANIE IZBOVÝ TERMOSTAT +5/+30 C KÁBEL 10 m, ZÁSUVKA 90 VYSOKOVÝKONOVÝ TERMOSTAT -5/+50 C KÁBEL 10 m, ZÁSUVKA 90 ELEKTRONICKÝ TERMOSTAT IP55 S DISPLEJOM -10/+70 C BEZ SIEŤOVÉHO KÁBLA A ZÁSUVKY Cod. 02AC581 Cod. 02AC582 Cod. 02AC294 DIAĽKOVÉ OVLÁDANIE JEDNOTKY ONESKORENÉ A SEKVENČNÉ SPÚŠŤACIE RELÉ PTC TERMISTOROVÝ ODPOR PROTI VLHKOSTI NA SPAĽOVACEJ HLAVE Mod. GA/N 45 (Kábel 3 m) Cod. 02AC621 Mod. GA/N 70/95/115 (Kábel 5 m) Cod. 02AC584 Mod. GA/N 70/95/115 Cod. 02AC586 Cod. 02AC587 PLYNOVÝ FILTER (P.in MAX 2 bar) REGULÁTOR PLYNOVÉHO FILTRA STREDNOTLAKOVÁ PLYNOVÁ HADICA (l= 3 m) + PLYNOVÝ VENTIL + SPOJE (P. MAX 10 bar) Mod. GA/N 45 (DN 20-3/4 ) Cod. 03AC600 Mod. GA/N 70/95/115 (DN 25-1 ) Cod. 03AC603 Mod. GA/N 45 (DN 20-3/4 ) (P.in MAX 0,5 bar) Cod. 03AC599 Mod. GA/N 45 Plynová hadica 3/4 Cod. 03AC614 Mod. GA/N 70/95/115 (DN 25-1 ) (P.in MAX 2 bar) Mod. GA/N 70/95/115 Plynová hadica 1 Cod. 03AC601 Cod. 03AC615 NÍZKOTLAKOVÁ PLYNOVÁ HADICA (l= 2 m) + PLYNOVÝ VENTIL + SPOJE (P.in MAX 0,5 bar) Mod. GA/N 45 Plynová hadica 3/4 Cod. 03AC611 Mod. GA/N 70/95/115 Plynová hadica 1 Cod. 03AC612

8 GA/N 45 C GA/N 70 C GA/N 95 C GA/N 115 C Kód 03GA503 03GA510 03GA511 03GA512 Stanovená tepelná sila G20 Hs [kw] Hs [kcal/h - BTU/h] 45, , , , Vstupný tlak G20 [ mbar ] Spotreba paliva G20 [ m3/h ] 4,084 6,466 8,885 10,667 Stanovená tepelná sila LPG G31 Hs [kw] Hs [kcal/h - BTU/h] 43, , , , Vstupný tlak G31 [ mbar ] Spotreba paliva G31 [ m3/h - kg/h ] 1,532-3,13 2,521-4,89 3,561-6,91 4,203-8,29 Tepelná výkonnosť [ % ] Tok vzduchu [ m3/h] Teplota vzduchu a 20 C [ C ] Spotreba energie 230V [ W ] Elektrická sila [ V - ph - Hz ] Počet paliet [ ks ] VÁHA A ROZMER STROJA BALENIE A B MOD A B C Net X Y H Gross [mm] [mm] [mm] [kg] [mm] [mm] [mm] [kg] Y X H GA/N 45 C GA/N 70 C GA/N 95 C GA/N 115 C Electrický kontrolný panel Vysvetlivky pre GA/N 45 1 Prepínač horák / ventilátor 2 Diaľková poistka na termostat 3 Reštart 4 Reštart pri prehriatí termostatu Kontrola dvojitým spínačom Vysvetlivky pre GA/N 70 - GA/N 95 - GA/N Spínač horáka 2 Spínač ventilátora 3 Diaľková poistka na termostat 4 Reštartovacie tlačidlo červené / s diagnostikou / nízkym napätím 5 Reštart pri prehriatí termostatu 6 Červené svetlo prehriatie termostatu 7 Výstražné svetlo prítomnosť prúdu Spínač 1 vypnutý + Spínač 2 zapnutý: len ventilácia Spínač 1 zapnutý + Spínač 2 vypnutý: zapnutý horák s časovanou dodatočnou ventiláciou Spínač 1 zapnutý + Spínač 2 zapnutý: zapnutý horák s dodatočnou ventiláciou

9 ZÁVESNÉ OHRIEVAČE S NEPRIAMYM SPAĽOVANÍM

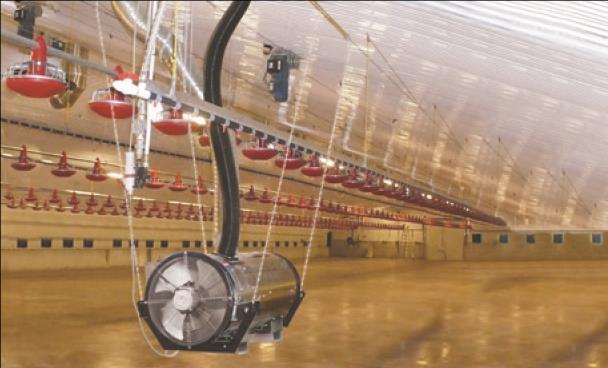

10 BH ZÁVESNÉ OHRIEVAČE S NEPRIAMYM SPAĽOVANÍM Prvotriedna AISI 430 hlavná časť a spaľovacia komora z nehrdzavejúcej ocele Automatický horák na naftu zemný plyn / LPG Vyklápací ventilátor pre ľahkú údržbu alebo výmenu horáka Elektronická kontrola horenia FAN automatický termostat vháňania horúceho vzduchu, s predhrievacím a dodatočným ochladzovacím cyklom spaľovacej komory LIMIT automatický termostat na kontrolu horáka Bezpečnostný termostat na manuálny reštart pri prehriatí Letný / zimný spínač pre použitie ako ventilátor Bezpečnostné tlakové spínače vzduchu a plynu AISI 430 spaľovacia komora z nehrdzavejúcej ocele so štyrmi dymovými otáčkami IP65 kvalitná ochrana elektrického panelu Pripravený na pripojenie k termostatu, regulátoru vlhkosti alebo časovaču Dá sa pripojiť na externý klimatický počítač Plynová súprava: bezpečnostná plynová skrinka s plynovým filtrom, redukcia tlaku, bezpečnostný solenoidový ventil, stabilizátor, plynové tlakové spoje Adaptér pripojenia nasávacej trubice pre prívod čistého vzduchu zvonku na spaľovanie

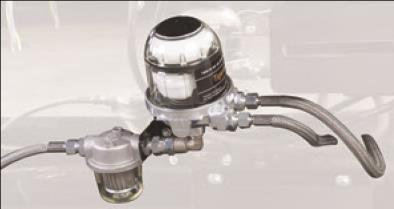

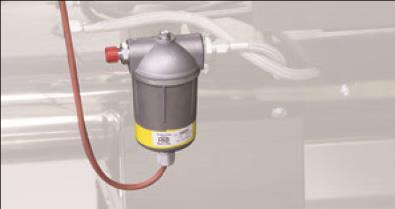

11 DOPLNKY NA POŽIADANIE IZBOVÝ TERMOSTAT +5/+30 C KÁBEL 10 m, ZÁSUVKA 90 VYSOKOVÝKONOVÝ TERMOSTAT -5/+50 C KÁBEL 10 m, ZÁSUVKA 90 ELEKTRONICKÝ TERMOSTAT IP55 S DISPLEJOM -10/+70 C BEZ SIEŤOVÉHO KÁBLA A ZÁSUVKY Cod. 02AC581 Cod. 02AC582 Cod. 02AC294 DIAĽKOVÉ OVLÁDANIE JEDNOTKY ONESKORENÉ A SEKVENČNÉ SPÚŠŤACIE RELÉ ZÁVESNÁ SADA Cod. 02AC626 Kábel 5 m Cod. 02AC586 Mod. BH 50 Cod. 02AC639 Mod. BH 100 Cod. 02AC641 ADAPTÉR NA VYSOKOZDVIŽNÝ VOZÍK PREDHRIATY PALIVOVÝ FILTER PRÍPOJNÉ ZARIADENIE EXTERNEJ PALIVOVEJ NÁDRŽE S JEDNOTNÝM PRÍVODOM A ODVZDUŠŇOVAČOM Mod. BH 50 Cod. 02AC640 Mod. BH 100 Cod. 02AC642 Cod. 02AC548 Cod. 02AC633

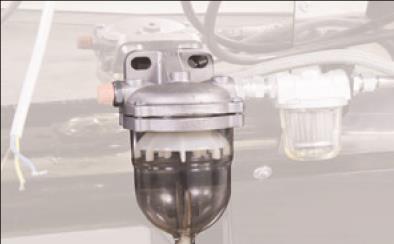

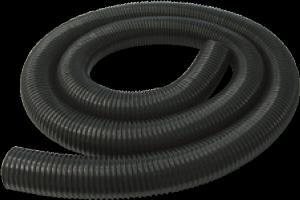

12 FILTER NA ODLUČOVANIE VODY Z PALIVA PRÍPOJNÉ ZARIADENIE EXTERNEJ PALIVOVEJ NÁDRŽE S DVOJITÝM PRÍVODOM (l=5 m) + SADA PRE RÝCHLE ZAPOJENIE NASÁVACIA FLEXIBILNÁ RÚRA Cod. 02AC634 Mod. Prípojné zariadenie externej palivovej nádrže Cod. 02AC668 Mod. Sada pre rýchle zapojenie (M+F x 2) Cod. 02AC669 Rúra 5 m Ø 100mm Cod. 02AC577 TRUBICOVÁ PRECHODNÁ PLATŇA PLYNOVÝ FILTER (P.in MAX 2 bar) REGULÁTOR PLYNOVÉHO FILTRA Mod. Ø 100 mm Cod. 02AC793 Mod. BH 50 (DN 20-3/4 ) Cod. 03AC600 Mod. BH 100 (DN 25-1 ) Cod. 03AC603 Mod. BH 50 (DN 20-3/4 ) (P.in MAX 0,5 bar) Cod. 03AC599 Mod. BH 100 (DN 25-1 ) (P.in MAX 2 bar) Cod. 03AC601 STREDNOTLAKOVÁ PLYNOVÁ HADICA (l= 3 m) + PLYNOVÝ VENTIL + SPOJE (P. MAX 10 bar) NÍZKOTLAKOVÁ PLYNOVÁ HADICA (l= 2 m) + PLYNOVÝ VENTIL + SPOJE (P.in MAX 0,5 bar) PRECHODNÁ PLATŇA Mod. BH 50 Plynová hadica 3/4 Cod. 03AC614 Mod. BH 100 Plynová hadica 1 Cod. 03AC615 Mod. BH 50 Plynová hadica 3/4 Cod. 03AC611 Mod. BH 100 Plynová hadica 1 Cod. 03AC612 Mod. Ø 150 mm Cod. 02AC432

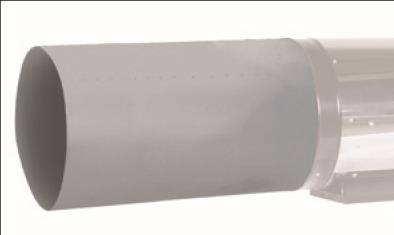

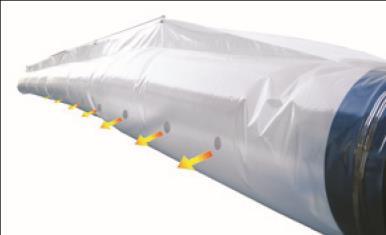

13 VÝFUKOVÁ TRUBICA Z NEHRDZAVEJÚCEJ OCELE (L = 1 m) KOMÍNOVÉ KOLENO Z NEHRDZAVEJÚCEJ OCELE KOMÍNOVÁ STRIEŠKA Z NEHRDZAVEJÚCEJ OCELE Mod. Ø 150 mm Cod. 02AC285 Mod. Ø 150 mm Cod. 02AC288 Mod. Ø 150 mm Cod. 02AC282 NADSTAVEC NA DISTRIBUČNÝ PVC FLEXIBLNÝ VZDUCHOVÝ TUNEL ZÁVESNÁ SADA NA DISTRIBUČNÝ PE FLEXIBLNÝ VZDUCHOVÝ TUNEL SVORKA NA PRÍVODOVÝ / VÝVODOVÝ VZDUCHOVÝ TUNEL Mod. BH 50 (Ø 505 mm l=1,5 m) Cod. 02AC809 Mod. BH 100 (Ø 635 mm l=1,5 m) Cod. 02AC807 Mod. kábel 45m + háky Cod. 02AC789 Mod. (Ø mm) Cod. 02AC663 DISTRIBUČNÝ PE FLEXIBLNÝ VZDUCHOVÝ TUNEL Mod. BH 50 Ø 500 mm (l= 25 m) Cod. 02AC664 Mod. BH 50 Ø 500 mm (l= 50 m) Cod. 02AC665 Mod. BH 100 Ø 650 mm (l= 25 m) Cod. 02AC666 Mod. BH 100 Ø 650 mm (l= 50 m) Cod. 02AC667 DISTRIBUČNÝ TUNEL Pre dosiahnutie optimálnej rovnováhy medzi dĺžkou tunela, šírením teplého vzduchu a správnym fungovaním bezpečnostných termostatov doporučujeme používať výlučne distribučné tunely navrhnuté a určené pre daný BH model. Tieto tunely sú tiež dodávané spolu so špeciálnymi kovovými krúžkami pre bezpečné a ľahké zavesenie, predĺženie alebo skrátenie.

14 A B H VÁHA A ROZMER STROJA BALENIE MOD A B C Net X Y H Gross [mm] [mm] [mm] [kg] [mm] [mm] [mm] [kg] BH BH BH 50 Nafta BH 50 Plyn BH 100 Nafta BH 100 Plyn Kód 02BH101 02BH101G 02BH102 02BH102G Stanovená tepelná sila Výstupná tepelná sila Hs [kw] Hs [kcal/h - BTU/h] Hs [kw] Hs [kcal/h - BTU/h] 49, , , , , , , , Tepelná výkonnosť [ % ] ,2 Tok vzduchu [ m3/h ] Nárast teploty a 20 C [ C ] Spotreba nafty [kg/h] 3,94 n.a. 7,9 n.a Spotreba zemného plynu G20 [ m3/h ] n.a. 4,554 n.a. 8,767 Vstupný tlak G20 [ mbar ] n.a. 20 n.a. 20 Spotreba LPG G31 [ m3/h - kg/h ] n.a. 1,788-3,64 n.a. 3,55-7,00 Vstupný tlak G31 [ mbar ] n.a n.a Spotreba energie 230V [ W ] Elektrická sila [ V - ph - Hz ] ø vetracieho komína [mm] ø vývodovej hadice / L max [mm / m] 500 / / / / 30 ø vývodovej trubice / L max [mm / m] 100 / / / / 6 Počet paliet [ ks ] HTT s.r.o., Hodžova 19, Trenčín, ,
