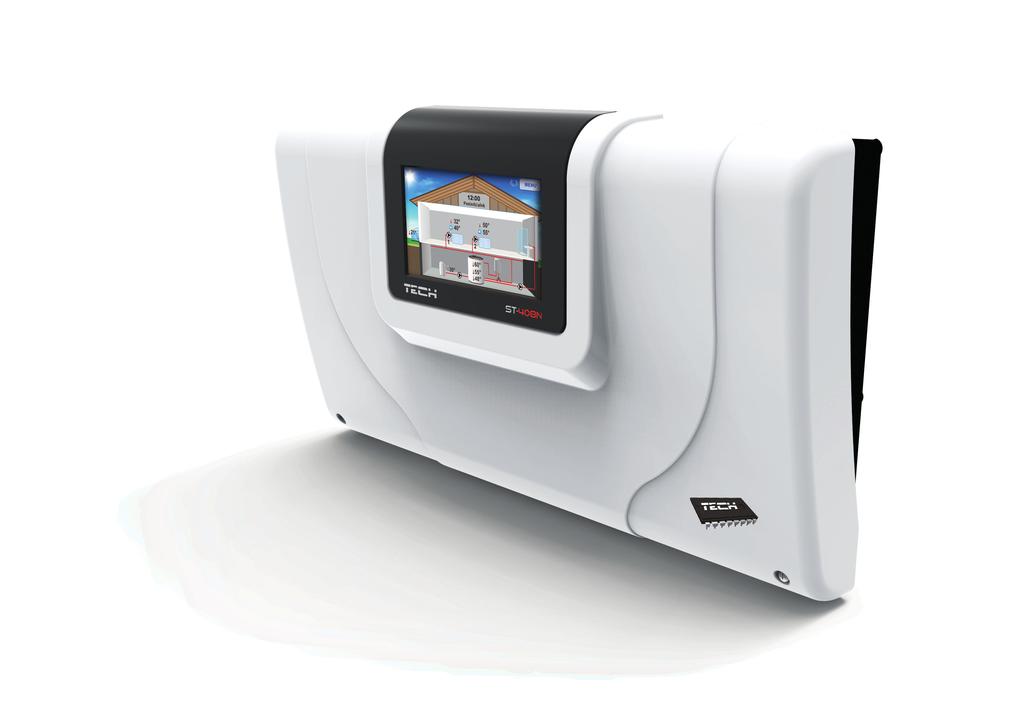

1 Priateľské TECHnológie CS-408n Príklady použitia regulácie pre zmiešavacie ventily Priateľské TECHnológie

2 OŽNÁ INŠTALAČNÁ SCHÉA Zjednodušená schéma nenahrádza projekt inštalácie ÚK. Jej cieľom je ukázať možnosti použitia regulácie. Predstavená schéma vykurovacej sústavy neobsahuje ochranné a zabezpečujúce prvky pre odbornú inštaláciu. 2

3 ZAPOJENIE SILOVÝCH ZARIADENÍ A SNÍAČOV Napájanie Pompa zaworu ventilu 1 1 Kontakt 4 Kontakt Ventil 1 Ventil CO NO CO NC L N L N L N L N L N L N L N N N NO NC Kontakt 2 Kontakt 3 regulátor 1 regulátor 2 ventilu 1 UK spiatočky Vonkajší snímač C1 C2 C3 C4 3

4 PRINCÍP ČINNOSTI - POPIS Pre správnu činnosť je potrebné zapojiť všetky elementy inštalácie v súlade so schémou. Konfigurácia zariadení: V ENU regulácie v časti VENTIL 1 a VENTIL 2 aktivujeme ventily a nastavíme ich ZADANÉ TEPLOTY. V INŠTALAČNO ENU - VENTIL 1 a 2 vyhľadáme ČAS OTVÁRANIA a zadámehodnotu, ktorá je na štítku daného servopohonu. Dôležité je vybrať správny ventil (ÚK alebo PODLAHOVÝ).Pre reguláciu každého ventilu môžme použiť aj IZBOVÝ REGULÁTOR. Po zapojení izbovej regulácie do CS-408 v INŠTALAČNO ENU podmenu IZBOVÝ REGULÁTOR vyberieme zodpovedajúci typ izbového regulátora. Po zapojení vonkajšieho snímača teploty môžeme využiť funkciu EKVITERIKY pre reguláciu zadanej teploty ventilu. Konfigurácia je v INŠTALAČNO ENU podmenu EKVITERI- KA. V menu ČERPADLO TÚV nastavujeme zadanú teplotu TÚV, ďalej prah zapínania čerpadla a vyberáme snímač zdroja tepla, v tomto prípade to bude SNÍAČ ÚK (18). CIRKULAČNÉ ČERPADLO TÚV zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 4), v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej CIRKULAČNÉ ČERPADLO. Aktivujeme prídavný kontakt a nastavíme PREVÁDZKOVÝ PLÁN tohto čerpadla. Obehové čerpadlo zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 1) v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 1 - potom - VÝBER ALGORITU - ďalej ÚK. Nastavíme prah zapínania čerpadla a snímač zdroja tepla, bude ním snímač ÚK (18). 4

5 OŽNÁ INŠTALAČNÁ SCHÉA Zjednodušená schéma nenahrádza projekt inštalácie ÚK. Jej cieľom je ukázať možnosti použitia regulácie. Predstavená schéma vykurovacej sústavy neobsahuje ochranné a zabezpečujúce prvky pre odbornú inštaláciu. 5

6 ZAPOJENIE SILOVÝCH ZARIADENÍ A SNÍAČOV Napájanie Pompa zaworu ventilu 1 1 Kontakt 4 Kontakt Ventil 1 Ventil 2 L N L N L N L N L N L N L N N N NO NC Kontakt 2 Kontakt CO NO CO NC regulátor 1 regulátor 2 ventilu 1 UK spiatočky Vonkajší snímač C1 C2 C3 C4 6

7 PRINCÍP ČINNOSTI - POPIS Pre správnu činnosť je potrebné zapojiť všetky elementy inštalácie v súlade so schémou. Konfigurácia zariadení: V ENU regulácie v časti VENTIL 1 a VENTIL 2 aktivujeme ventily a nastavíme ich ZADANÉ TEPLOTY. V INŠTALAČNO ENU - VENTIL 1 a 2 vyhľadáme ČAS OTVÁRANIA a zadámehodnotu, ktorá je na štítku daného servopohonu. Dôležité je vybrať správny ventil (ÚK alebo PODLAHOVÝ). Pre reguláciu každého ventilu môžme použiť aj IZBOVÝ REGULÁTOR. Po zapojení izbovej regulácie do CS-408 v INŠTALAČNO ENU podmenu IZBOVÝ REGULÁTOR vyberieme zodpovedajúci typ izbového regulátora. Po zapojení vonkajšieho snímača teploty môžeme využiť funkciu EKVITERIKY pre reguláciu zadanej teploty ventilu. Konfigurácia je v INŠTALAČNO ENU podmenu EKVITERI- KA. V menu ČERPADLO TÚV nastavujeme zadanú teplotu TÚV, ďalej prah zapínania čerpadla a vyberáme snímač zdroja tepla, v tomto prípade to bude SNÍAČ ÚK (18). CIRKULAČNÉ ČERPADLO TÚV zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 4), v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej CIRKULAČNÉ ČERPADLO. Aktivujeme prídavný kontakt a nastavíme PREVÁDZKOVÝ PLÁN tohto čerpadla. 7

8 OŽNÁ INŠTALAČNÁ SCHÉA Zjednodušená schéma nenahrádza projekt inštalácie ÚK. Jej cieľom je ukázať možnosti použitia regulácie. Predstavená schéma vykurovacej sústavy neobsahuje ochranné a zabezpečujúce prvky pre odbornú inštaláciu. 8

9 ZAPOJENIE SILOVÝCH ZARIADENÍ A SNÍAČOV Napájanie Pompa zaworu ventilu 1 1 Kontakt 4 Kontakt Ventil 1 Ventil 2 L N L N L N L N L N L N L N N N NO NC Kontakt 2 Kontakt CO NO CO NC regulátor 1 regulátor 2 ventilu 1 UK spiatočky Vonkajší snímač C1 C2 C3 C4 9

10 PRINCÍP ČINNOSTI - POPIS Pre správnu činnosť je potrebné zapojiť všetky elementy inštalácie v súlade so schémou. Konfigurácia zariadení: V ENU regulácie v časti VENTIL 1 a VENTIL 2 aktivujeme ventily a nastavíme ich ZADANÉ TEPLOTY. V INŠTALAČNO ENU - VENTIL 1 a 2 vyhľadáme ČAS OTVÁRANIA a zadámehodnotu, ktorá je na štítku daného servopohonu. Dôležité je vybrať správny ventil (ÚK alebo PODLAHOVÝ). Pre reguláciu každého ventilu môžme použiť aj IZBOVÝ REGULÁTOR. Po zapojení izbovej regulácie do CS-408 v INŠTALAČNO ENU podmenu IZBOVÝ REGULÁTOR vyberieme zodpovedajúci typ izbového regulátora. Po zapojení vonkajšieho snímača teploty môžeme využiť funkciu EKVITERIKY pre reguláciu zadanej teploty ventilu. Konfigurácia je v INŠTALAČNO ENU podmenu EKVITERI- KA. V menu ČERPADLO TÚV nastavujeme zadanú teplotu TÚV, ďalej prah zapínania čerpadla a vyberáme snímač zdroja tepla, v tomto prípade to bude SNÍAČ ÚK (18). OBEHOVÉ ČERPADLO KRBU zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 4), v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej čerpadlo ÚK. Nastavíme prah zapínania čerpadla a snímač zdroja tepla, bude ním snímač (22). za výmenníkom zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 1) v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 1 - potom - VÝBER ALGORITU - ďalej ÚK. Vyberieme snímač zdroja tepla, bude ním snímač (22). Plynový kotol zapojíme na miesto beznapäťového výstupu (PRÍDAVNÝ KONTAKT 2) k zapojeniu využívame iba CO a NO. V INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 2 - potom VÝBER ALGORITU - PRÍDAVNÝ ZDROJ TEPLA. Nastavíme teplotu zapnutia prídavného kontaktu, bude ním teplota na snímači (22). Ak teplota klesne pod tento prah, regulácia dá signál pre zapnutie plynového kotla. 10

11 OŽNÁ INŠTALAČNÁ SCHÉA Zjednodušená schéma nenahrádza projekt inštalácie ÚK. Jej cieľom je ukázať možnosti použitia regulácie. Predstavená schéma vykurovacej sústavy neobsahuje ochranné a zabezpečujúce prvky pre odbornú inštaláciu. 11

12 ZAPOJENIE SILOVÝCH ZARIADENÍ A SNÍAČOV Napájanie Pompa zaworu ventilu 1 1 Kontakt 4 Kontakt Ventil 1 Ventil 2 L N L N L N L N L N L N L N N N NO NC Kontakt 2 Kontakt CO NO CO NC regulátor 1 regulátor 2 ventilu 1 UK spiatočky Vonkajší snímač C1 C2 C3 C4 12

13 PRINCÍP ČINNOSTI - POPIS Pre správnu činnosť je potrebné zapojiť všetky elementy inštalácie v súlade so schémou. Konfigurácia zariadení: V ENU regulácie v časti VENTIL 1 a VENTIL 2 aktivujeme ventily a nastavíme ich ZADANÉ TEPLOTY. V INŠTALAČNO ENU - VENTIL 1 a 2 vyhľadáme ČAS OTVÁRANIA a zadámehodnotu, ktorá je na štítku daného servopohonu. Dôležité je vybrať správny ventil (ÚK alebo PODLAHOVÝ). Pre reguláciu každého ventilu môžme použiť aj IZBOVÝ REGULÁTOR. Po zapojení izbovej regulácie do CS-408 v INŠTALAČNO ENU podmenu IZBOVÝ REGULÁTOR vyberieme zodpovedajúci typ izbového regulátora. Po zapojení vonkajšieho snímača teploty môžeme využiť funkciu EKVITERIKY pre reguláciu zadanej teploty ventilu. Konfigurácia je v INŠTALAČNO ENU podmenu EKVITERI- KA. V menu ČERPADLO TÚV nastavujeme zadanú teplotu TÚV, ďalej prah zapínania čerpadla a vyberáme snímač zdroja tepla, v tomto prípade to bude SNÍAČ ÚK (18). CIRKULAČNÉ ČERPADLO TÚV zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 4), v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej CIRKULAČNÉ ČERPADLO. Aktivujeme prídavný kontakt a nastavíme PREVÁDZKOVÝ PLÁN tohto čerpadla. Plynový kotol zapojíme na miesto beznapäťového výstupu (PRÍDAVNÝ KONTAKT 2) k zapojeniu využívame iba CO a NO. V INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 2 - potom VÝBER ALGORITU - ďalej PRÍDAVNÝ ZDROJ TEPLA, nastavíme teplotu zapnutia prídavného kontaktu, bude ním teplota na snímači (18). Ak teplota klesne pod tento prah, regulácia dá signál pre zapnutia plynového kotla. POZNÁKA: Ak plynový kotol zapojíme ako ÚK, potom na miesto beznapäťového výstupu (PRÍDAVNÝ KONTAKT 2) k zapojeniu využívame POZOR! iba CO a NC. V INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 2 - ďalej VÝBER ALGORITU - ďalej ÚK. Nastavíme teplotu zapnutia prídavného kontaktu, bude ním teplota na snímači (18). Ak teplota klesne pod tento prah, regulácia dá signál pre zapnutia plynového kotla. 13

14 OŽNÁ INŠTALAČNÁ SCHÉA Zjednodušená schéma nenahrádza projekt inštalácie ÚK. Jej cieľom je ukázať možnosti použitia regulácie. Predstavená schéma vykurovacej sústavy neobsahuje ochranné a zabezpečujúce prvky pre odbornú inštaláciu. 14

15 ZAPOJENIE SILOVÝCH ZARIADENÍ A SNÍAČOV Napájanie Pompa zaworu ventilu 1 1 Kontakt 4 Kontakt Ventil 1 Ventil 2 L N L N L N L N L N L N L N N N NO NC Kontakt 2 Kontakt CO NO CO NC regulátor 1 regulátor 2 ventilu 1 UK spiatočky Vonkajší snímač C1 C2 C3 C4 15

16 PRINCÍP ČINNOSTI - POPIS Pre správnu činnosť je potrebné zapojiť všetky elementy inštalácie v súlade so schémou. Konfigurácia zariadení: Przechodzimy do konfiguracji urządzenia. V ENU regulácie v časti VENTIL 1 a VENTIL 2 aktivujeme ventily a nastavíme ich ZADANÉ TEPLOTY. V INŠTALAČNO ENU - VENTIL 1 a 2 vyhľadáme ČAS OTVÁRANIA a zadáme hodnotu, ktorá je na štítku daného servopohonu. Dôležité je vybrať správny ventil (ÚK alebo PODLAHOVÝ). Pre reguláciu každého ventilu môžme použiť aj IZBOVÝ REGULÁTOR. Po zapojení izbovej regulácie do CS-408 v INŠTALAČNO ENU podmenu IZBOVÝ REGULÁTOR vyberieme zodpovedajúci typ izbového regulátora. Po zapojení vonkajšieho snímača teploty môžeme využiť funkciu EKVITERIKY pre reguláciu zadanej teploty ventilu. Konfigurácia je v INŠTALAČNO ENU podmenu EKVITERI- KA. V menu ČERPADLO TÚV nastavujeme zadanú teplotu TÚV, ďalej prah zapínania čerpadla a vyberáme snímač zdroja tepla, v tomto prípade to bude SNÍAČ ÚK (18). CIRKULAČNÉ ČERPADLO TÚV zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 4), v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej CIRKULAČNÉ ČERPADLO. Aktivujeme prídavný kontakt a nastavíme PREVÁDZKOVÝ PLÁN tohto čerpadla. Plynový kotol zapojíme na miesto beznapäťového výstupu (PRÍDAVNÝ KONTAKT 2) k zapojeniu využívame iba CO a NC. V INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 2 - potom VÝBER ALGORITU - ďalej ÚK. Nastavíme teplotu zapnutia prídavného kontaktu, bude ním teplota na snímači (18). Ak teplota klesne pod tento prah, regulácia dá signál pre 16

17 OŽNÁ INŠTALAČNÁ SCHÉA Zjednodušená schéma nenahrádza projekt inštalácie ÚK. Jej cieľom je ukázať možnosti použitia regulácie. Predstavená schéma vykurovacej sústavy neobsahuje ochranné a zabezpečujúce prvky pre odbornú inštaláciu. 17

18 ZAPOJENIE SILOVÝCH ZARIADENÍ A SNÍAČOV Napájanie Pompa zaworu ventilu 1 1 Kontakt 4 Kontakt Ventil 1 Ventil 2 L N L N L N L N L N L N L N N N NO NC Kontakt 2 Kontakt CO NO CO NC regulátor 1 regulátor 2 ventilu 1 UK spiatočky Vonkajší snímač C1 C2 C3 C4 18

19 PRINCÍP ČINNOSTI - POPIS Pre správnu činnosť je potrebné zapojiť všetky elementy inštalácie v súlade so schémou. Konfigurácia zariadení: V ENU regulácie v časti VENTIL 1 a VENTIL 2 aktivujeme ventily a nastavíme ich ZADANÉ TEPLOTY. V INŠTALAČNO ENU - VENTIL 1 a 2 vyhľadáme ČAS OTVÁRANIA a zadáme hodnotu, ktorá je na štítku daného servopohonu. Dôležité je vybrať správny ventil (ÚK alebo PODLAHOVÝ). V INŠTALAČNO ENU vyberáme snímač zdroja tepla, pre tieto ventyly bude to snímač ÚK (18). Pre reguláciu každého ventilu môžme použiť aj IZBOVÝ REGULÁTOR. Po zapojení izbovej regulácie do CS-408 v INŠTALAČNO ENU podmenu IZBOVÝ REGULÁTOR vyberieme zodpovedajúci typ izbového regulátora. Po zapojení vonkajšieho snímača teploty môžeme využiť funkciu EKVITERIKY pre reguláciu zadanej teploty ventilu. Konfigurácia je v INŠTALAČNO ENU podmenu EKVITERI- KA. V menu ČERPADLO TÚV nastavujeme zadanú teplotu TÚV, ďalej prah zapínania čerpadla a vyberáme snímač zdroja tepla, v tomto prípade to bude SNÍAČ ÚK (18). CIRKULAČNÉ ČERPADLO TÚV zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 4), v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej CIRKULAČNÉ ČERPADLO. Aktivujeme prídavný kontakt a nastavíme PREVÁDZKOVÝ PLÁN tohto čerpadla. Peletový kotol zapojíme na miesto beznapäťového výstupu (PRÍDAVNÝ KONTAKT 4) v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej AKUULAČNÁ NÁDRŽ, snímače nádrže HORNÝ (18), DOLNÝ (22). Plynový kotol zapojíme na mieste beznapäťového výstupu (PRÍDAVNÝ KONTAKT 3) k zapojeniu využívame iba CO a NO. V INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 3 - potom VÝBER ALGORITU - ďalej KONTROLA PREVÁDZKY nastavíme teplotu zapnutia prídavného kontaktu, bude ním teplota na snímači (23), hysteréziu teploty na tomto snímači. Nastavíme ONESKORENIE - určuje čas za ktorý musí byť zadaná teplota na tomto snímači (23) dosiahnutá, v opačnom prípade bude zariadenie zapojené do tohto prídavného kontaktu zapnuté. Vyberáme snímač z ktorého má byť odčítaná teplota, bude ním (23). V podmenu PRÍDAVNÝ KONTAKT vyberieme prídavný kontakt, ktorého prevádzka má byť kontrolovaná. 19

20 OŽNÁ INŠTALAČNÁ SCHÉA Zjednodušená schéma nenahrádza projekt inštalácie ÚK. Jej cieľom je ukázať možnosti použitia regulácie. Predstavená schéma vykurovacej sústavy neobsahuje ochranné a zabezpečujúce prvky pre odbornú inštaláciu. 20

21 ZAPOJENIE SILOVÝCH ZARIADENÍ A SNÍAČOV Napájanie Pompa zaworu ventilu 1 1 Kontakt 4 Kontakt Ventil 1 Ventil 2 L N L N L N L N L N L N L N N N NO NC Kontakt 2 Kontakt CO NO CO NC regulátor 1 regulátor 2 ventilu 1 UK spiatočky Vonkajší snímač C1 C2 C3 C4 21

22 PRINCÍP ČINNOSTI - POPIS Pre správnu činnosť je potrebné zapojiť všetky elementy inštalácie v súlade so schémou. Konfigurácia zariadení: V ENU regulácie v časti VENTIL 1 a VENTIL 2 aktivujeme ventily a nastavíme ich ZADANÉ TEPLOTY. V INŠTALAČNO ENU - VENTIL 1 a 2 vyhľadáme ČAS OTVÁRANIA a zadáme hodnotu, ktorá je na štítku daného servopohonu. Dôležité je vybrať správny ventil (ÚK alebo PODLAHOVÝ). V INŠTALAČNO ENU vyberáme snímač zdroja tepla, pre tieto ventyly bude to snímač ÚK (18).Pre reguláciu každého ventilu môžme použiť aj IZBOVÝ REGULÁTOR. Po zapojení izbovej regulácie do CS-408 v INŠTALAČNO ENU podmenu IZBOVÝ REGULÁTOR vyberieme zodpovedajúci typ izbového regulátora. Po zapojení vonkajšieho snímača teploty môžeme využiť funkciu EKVITERIKY pre reguláciu zadanej teploty ventilu. Konfigurácia je v INŠTALAČNO ENU podmnu EKVITERIKA. V menu ČERPADLO TÚV nastavujeme zadanú teplotu TÚV, ďalej prah zapínania čerpadla a vyberáme snímač zdroja tepla, v tomto prípade to bude SNÍAČ ÚK (18). CIRKULAČNÉ ČERPADLO TÚV zapojíme na miesto napäťového výstupu (PRÍDAVNÝ KONTAKT 4), v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej CIRKULAČNÉ ČERPADLO. Aktivujeme prídavný kontakt a nastavíme PREVÁDZKOVÝ PLÁN tohto čerpadla. Peletový kotol zapojíme na miesto beznapäťového výstupu (PRÍDAVNÝ KONTAKT 4) v INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 4 - potom - VÝBER ALGORITU - ďalej AKUULAČNÁ NÁDRŽ, snímače nádrže HORNÝ (18), DOLNÝ (22). Plynový kotol zapojíme na mieste beznapäťového výstupu (PRÍDAVNÝ KONTAKT 3) k zapojeniu využívame iba CO a NO. V INŠTALAČNO ENU - PRÍDAVNÝ KONTAKT 3 - potom VÝBER ALGORITU - ďalej IZBOVÝ REGULÁTOR, v tomto podmenu označíme izbové regulátory, ktoré sú zapojené do regulácie CS-408, taktiež označíme TÚV, ak je regulácia určená pre ohrev bojlera TÚV. Takéto zapojenie zaručuje, že plynový kotol bude zapínaný iba v prípade, ak najmenej jeden z nami vybraných izbových regulátorov alebo snímač TÚV vyšle signál o nedokúrení/nedohriatí. UPOZORNENIE!!! Pre správnu činnosť je potrebné zapojiť pre každý obeh izbový regulátor. 22
