1 Nové servisní pomůcky pro kotle NEFIT Nefit je jeden z prvních výrobců kotlů, který současně vyvíjí nové servisní pomůcky. Prostřednictvím těchto pomůcek lze snadno diagnostikovat funkci kotle. Přístroj může servisní technik jednoduše zapojit do zdířek v kotli a jednoduše diagnostikovat případnou poruchu funkce. Univerzálním hořákovým automatem (UBA) je zprostředkován stav všech hlavních komponentů kotle a jejich funkčnost, což vede ve většině případech k přímému určení příčiny poruchy. Obr.1: Ruční terminál Ruční terminál Nefit dodává ruční terminál již od začátku 90-tých let. Jedná se o mikroprocesorovou jednotku, která komunikuje s UBA automatem. Pomocí sekvence otázek a odpovědí lze poměrně jednoduše diagnostikovat závadu. Dále je možno odečítat počet provozních hodin, startů a měnit některé parametry UBA. Obr.2: Příklad PDA Nové servisní pomůcky Technologický vývoj v oblasti digitální techniky jde rychle kupředu. Internet a mobilní telefonie se staly již běžnými součástmi našeho života. S podporou VSK 2002 Nefit vyvinul nové servisní pomůcky na vysoké technické úrovni. Byl použit standardní hardware běžně dostupný na trhu: PDA neboli digitální organizér či Handheld, který se jeví jako nejvhodnější volba pro aplikaci software vyvinutého firmou NEFIT. Hlavním záměrem NEFIT je vyvinout perfektní kotel s ultimativní servisní podporou. PDA je možné zakoupit v normální obchodní síti s výpočetní technikou. Nefit vlastní PDA nedodává, ale od poloviny července 2002 je možné objednat Nefit Support Kit, ve kterém jsou obsaženy veškeré nutné díly pro použití standardního PDA jako servisní pomůcky pro diagnostiku kotlů NEFIT. Nefit Support Kit je možné objednat u H&I Trading OBSAH: Nové servisní pomůcky pro kotle NEFIT. Účinnostní třída pro přípravu TUV HRww-label. Úprava kotlů Nefit Economy na koaxiální odvod spalin Připojení bojleru ke kotli Nefit EcomLine HR 65. Stav s indikací 7 a 8 na displeji automatu UBA. Tipy a otázky. Company. Program je pouze v jazykové variantě NL nebo AN. Výhody použití PDA a Nefit Support Kitu: PDA je velmi kompaktní Možnost provádění servisu s nejnovějším hardware a software Velmi jednoduché ovládání Grafický displej s mnoha možnostmi Možnost aktualizace software z internetu Mimo servisní činnosti může PDA sloužit k mnoha jiným účelům str. 1

2 Databáze zákazníků s historií servisu, adresy Podpora všech kotlů NEFIT vybavených automatem Nefit Logica, UBA a všech jednotlivých typů. Systémové požadavky Kotle NEFIT mohou být diagnostikovány pomocí každého PDA, který je vybaven infračerveným portem a operačním systémem Palm Os 3.1 a vyšším. Nefit Servis software a databáze lze instalovat pomocí standardních synchronizačních programů PDA, které jsou součástí jeho dodávky. Navigační struktura Software je vyvinuto s omezenou hloubkou úrovní. Definovány jsou tři úrovně. Tím je umožněna snadná orientace a průchod jednotlivými Menu. Uživatel si neustále udržuje přehled, kde se ve struktuře programu nachází. Jednoduchost navigace umožňuje dosažení jakékoliv funkce z jakéhokoliv místa v Menu maximálně ve čtyřech krocích. Ve srovnání s Ručním terminálem je optimalizace obsluhy až 90%. Obr.3: Servisní klíč Nefit Servisní klíč Přenos dat mezi UBA a PDA je zajištěn pomocí Nefit servisního klíče. Tato malá součástka vysílá data z UBA pomocí infračerveného paprsku, který přijímá PDA. Servisní klíč se připojuje do komunikačních zdířek na kotli v blízkosti UBA. V závislosti na pozici spotřebiče je možné vybrat pomocí přepínače na servisním klíči směr vysílání. Servisní klíč je vybaven svou vlastní datovou sběrnicí. Její pomocí je možné připojit spotřebič také k laptopu nebo počítači. Nefit Servisní software Pro Nefit Support Kit vyvíjí Nefit vlastní servisní software. Na PDA je vytvořena databáze, kde je možné zadat identifikační údaje spotřebičů a zákazníků. Ikony Servisní software je vybaveno mnoha různými ikonami. Tyto diagnostické ikony jsou stále přístupné a mají některé výhodné vlastnosti: rychlé visuální seznámení jednoduchá a rychlá navigace snadné učení přehledné krátké popisky Na obr.4 jsou některé příklady ikon. Funkce Help V každé obrazovce je možný přístup k nápovědě pomocí speciální ikony. V nápovědě je popsán význam všech ikon. Do budoucnosti Pomocí Nefit Suport Kitu je i pro budoucnost zajištěna podpora kvalitního servisu a servisní technici mohou být ještě lépe připraveni. Obr.4: Ikony PDA Obr.5: Příklady obrazovek str. 2

3 Účinnostní třída pro přípravu TUV HR ww-label. Od 1. ledna 2002 vstoupilo v platnost pravidlo pro označování spotřebičů, které jsou určeny pro přípravu TUV. U takto označeného spotřebiče výrobce garantuje efektivní přípravu TUV. Označování vychází z národního systému GASKEUR v Holandsku. Označený spotřebič zajišťuje komfortní přípravu TUV bez zbytečných ztrát energie a vody. Jedním z ukazatelů pro získání této kvalitativní známky je doba čekání při požadavku odběru TUV do dosažení předepsaného T TUV. Kritérium je rozdílné pro zimní a letní období. Doba čekání v zimním období je nejpřísnějším kritériem, protože musí být dosaženo T = 35 během 15 vteřin, aby bylo dosaženo požadované účinnosti. Účinnost pro letní období musí být 75% pro zimní období 70%. Pokud spotřebič dosahuje výše uvedené účinnosti je od označen známkou HR ww-label, která je pro zákazníka zárukou dobré účinnost při přípravě TUV. Obr. 7: Známka HRww Obr.6: Graf účinnosti spotřebiče v závislosti na čase při čerpání TUV Úprava kotlů Nefit Economy na koaxiální odvod spalin Kotle Nefit Economy se standardně dodávají s dvoutrubkovým vývodem s průměrem 80 mm pro spaliny a vzduch. Toto uspořádání je optimální z hlediska nízkých tlakových ztrát, rychlé visuální kontroly stavu spalinovodu a jeho těsnosti. V neposlední řadě je snadnější i celková montáž a případná demontáž při pravidelné kontrole a údržbě. V některých případech je však možné, že koaxiální řešení odvodu spalin je výhodnější ať už z estetického hlediska nebo z nutnosti stavební dispozice. V tomto případě je připraven koaxiální díl 80/125 mm, který lze jednoduchým způsobem zaměnit za dvoutrubkový. Ten je možné vyjmout po odstranění vnitřního krytu kotle a vysunutí závlačky. Montáž a zajištění koaxiálního dílu je řešena stejným postupem. str. 3

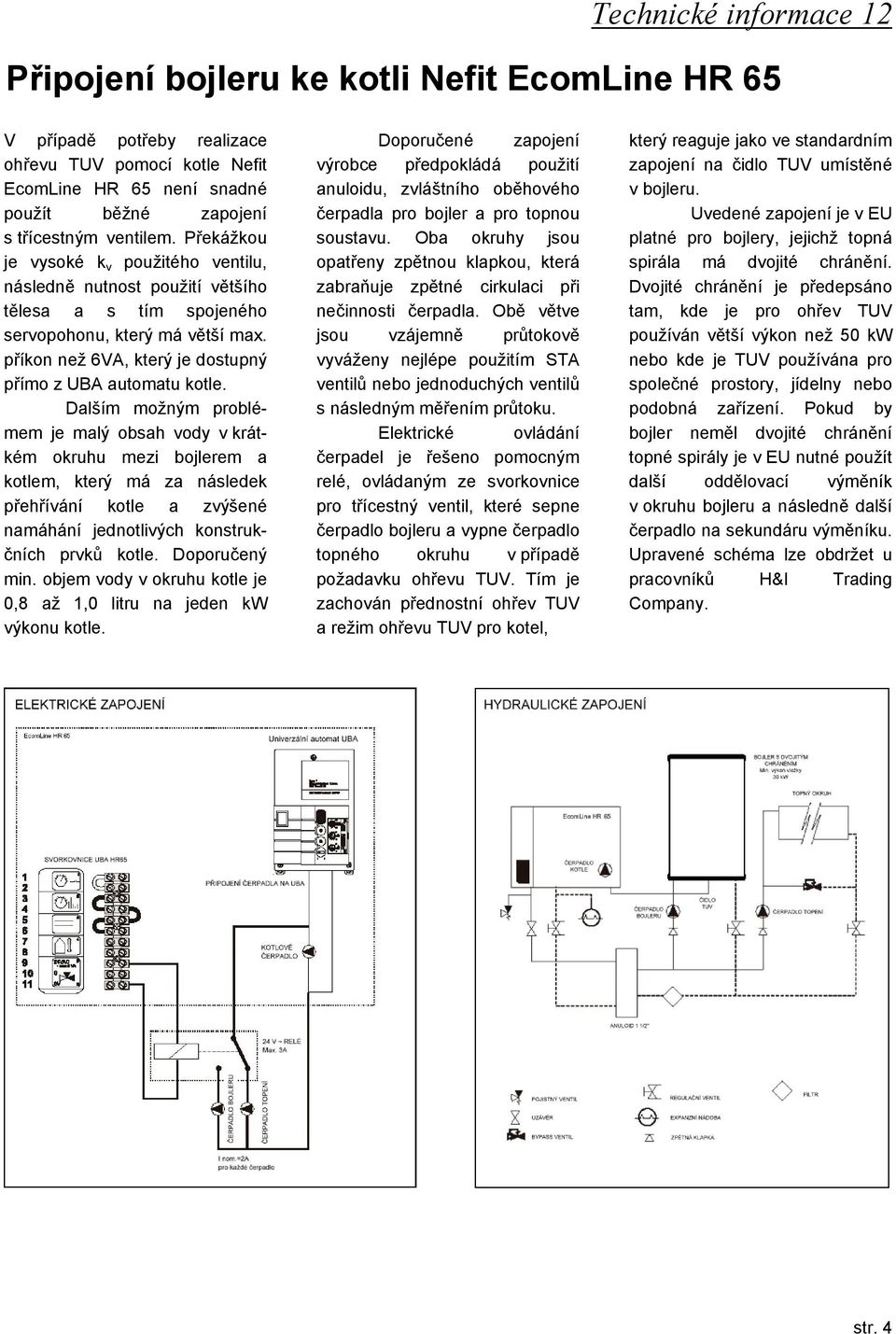

4 Připojení bojleru ke kotli Nefit EcomLine HR 65 V případě potřeby realizace ohřevu TUV pomocí kotle Nefit EcomLine HR 65 není snadné použít běžné zapojení s třícestným ventilem. Překážkou je vysoké k v použitého ventilu, následně nutnost použití většího tělesa a s tím spojeného servopohonu, který má větší max. příkon než 6VA, který je dostupný přímo z UBA automatu kotle. Dalším možným problémem je malý obsah vody v krátkém okruhu mezi bojlerem a kotlem, který má za následek přehřívání kotle a zvýšené namáhání jednotlivých konstrukčních prvků kotle. Doporučený min. objem vody v okruhu kotle je 0,8 až 1,0 litru na jeden kw výkonu kotle. Doporučené zapojení výrobce předpokládá použití anuloidu, zvláštního oběhového čerpadla pro bojler a pro topnou soustavu. Oba okruhy jsou opatřeny zpětnou klapkou, která zabraňuje zpětné cirkulaci při nečinnosti čerpadla. Obě větve jsou vzájemně průtokově vyváženy nejlépe použitím STA ventilů nebo jednoduchých ventilů s následným měřením průtoku. Elektrické ovládání čerpadel je řešeno pomocným relé, ovládaným ze svorkovnice pro třícestný ventil, které sepne čerpadlo bojleru a vypne čerpadlo topného okruhu v případě požadavku ohřevu TUV. Tím je zachován přednostní ohřev TUV a režim ohřevu TUV pro kotel, který reaguje jako ve standardním zapojení na čidlo TUV umístěné v bojleru. Uvedené zapojení je v EU platné pro bojlery, jejichž topná spirála má dvojité chránění. Dvojité chránění je předepsáno tam, kde je pro ohřev TUV používán větší výkon než 50 kw nebo kde je TUV používána pro společné prostory, jídelny nebo podobná zařízení. Pokud by bojler neměl dvojité chránění topné spirály je v EU nutné použít další oddělovací výměník v okruhu bojleru a následně další čerpadlo na sekundáru výměníku. Upravené schéma lze obdržet u pracovníků H&I Trading Company. str. 4

5 Stav s indikací na UBA: 7 nebo 8 servisní kód: A-C-F-H-L a A-C-F-L-Y Na UBA automatu je jednomístný LED displej, na kterém je neustále zobrazován okamžitý provozní stav kotle. Stlačením tlačítka Servis se indikovaný stav změní a objeví se servisní kód. Blikající hodnota indikuje závadu. Kombinace provozního a servisního kódu umožňuje odečtení detailní informace o okamžitém stavu kotle a rychlou identifikaci případné závady Kód displeje 7 na displeji UBA znamená hlášení dějů v napájení. Kód displeje 8 na displeji UBA indikuje poruchy přívodu plynu a modulace výkonu. 7-A Příliš vysoké napětí (246V < U < 187V) příčina: Kontrolujte elektrickou síť na napěťové špičky a kmitočet síťe Kontrolujte možnost indukce napětí do vedení k regulaci ModuLine. 7-C Výpadek napájení při blokující poruše nebo krátce zmáčknutý Reset příčina: Zkontrolujte napětí v síti při činnosti kotle ( 230V~) Stlačte tlačítko Reset až se na displeji objeví symbol r. 7-F Vadná pojistka F3 nebo UBA příčina: Zkontrolujte napětí 24V~ (okruh třícestného ventilu) Zkontrolujte pojistku F3 na UBA (1,25A). 7-H 7-L Vnitřní chyba UBA příčina: Zkontrolujte elektrickou síť na napěťové špičky a kmitočet. Zkontrolujte možnost indukce napětí do vedení k regulaci ModuLine. Příliš vysoký modulační proud, kotel 8-A nehoří. 8-C příčina: Zkontrolujte regulaci ModuLine a její připojení ke kotli. Pokud jsou bez chyby, je vadný UBA. 8-F Příliš malý modulační proud. příčina: Zkontrolujte regulaci ModuLine a její připojení ke kotli. Pokud jsou bez chyby, je vadný UBA. 8-l 8-y Nepřipojené čidlo tlaku plynu. příčina: Propojení v kabeláži kotle je rozpojeno nebo je vypadlý konektor na zadní straně UBA. H Trading Company s.r.o. & I str. 5

6 Technické informace 12 Tip pro servisního technika Nefit & Otázka: Je možné, že v mém novém kombinovaném kotli je poškozený třícestný ventil a kotel nepracuje spolehlivě? Řešení: Náš průzkum prokázal poškození třícestného ventilu. Příčinou poškození je nesprávná manipulace s kotlem, jeho stavění na spodní hranu a vývody kotle nebo věšení kotle s uchopením za servopohon ventilu. Doporučujeme Vám po rozbalení kotel ukládat na zadní stranu a při manipulaci s kotlem používat madla po stranách rámu. Otázka technika instalační firmy Otázka: Jak mám uvést do provozu kotle bez zapojení regulace? Odpověď: Postupujte podle následujících bodů: Nastavte potenciometr max. teploty topné vody na požadovanou teplotu (např. 40 až 50 C) Vyjměte bužírku ze svorkovnice na pozici 1 a 2 Do uvolněné pozice vložte drátovou propojku. Kotel nyní zapne a bude udržovat nastavenou teplotu v topení a připravovat TUV. Pozor: Při následném zapojení regulace nezapomeňte propojku odstranit. MÁTE JEŠTĚ OTÁZKY? : Vaše otázky nám můžete zaslat na adresu: info@nefit.cz. Na Vaši otázku odpovíme a v následujících technických informacích odpověď zveřejníme. Informační materiál H & I Trading Company s.r.o Hošťálková 156, tel.: , fax: Karlická 9/37, Praha 5 Radotín, tel.: , fax: stran: 6 H&I Trading Company str. 6
