1 Správny návrh bezproblémovej podlahy Divízia Weber, Ing. Róbert Dolák Podľa návrhu Mgr. Pavla Svatoša

2 Obsah 1. Príslušné technické normy 2. Je potrebné ošetriť podlahový poter samonivelačnou hmotou pred kladením podlahových krytín? 3. Ako dilatovať podlahy? 4. Ako predchádzať problémom, ako problém vyriešiť?

3 1. Príslušné technické normy

4 STN Podlahy Spoločné ustanovania Delenie podláh podľa STN Priemyslové podlahy Návrh podláh musí byť súčasťou projektovej dokumentácie pre zhotovenie stavby rovnomerné zaťaženie väčšie ako 5kN/m 2 pohyblivé zaťaženie manipulačnými prostriedkami s celkovou hmotnosťou väčšou ako 2000kg konštrukcie so zvláštnymi požiadavkami na odolnosť proti obrusu alebo konkrétnemu namáhaniu alebo chemickému pôsobeniu Podlahy v bytovej alebo administratívnej výstavbe Návrh podlahy má byť súčasťou projektovej dokumentácie pre zhotovenie stavieb Podlahy v kultúrnych pamiatkach, objektoch určených pre ustajnenie zvierat a špecifické požiadavky športvých povrchov STN nezohľadňuje.

5 2. Je potrebné ošetriť podlahový poter samonivelačnou hmotou pred kladením podlahových krytín?

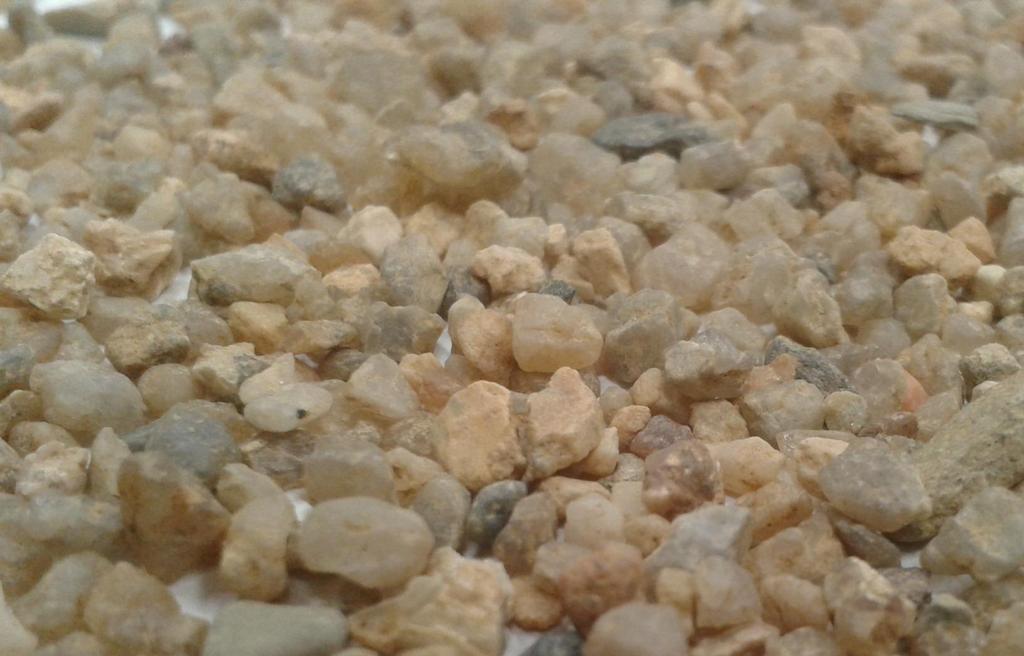

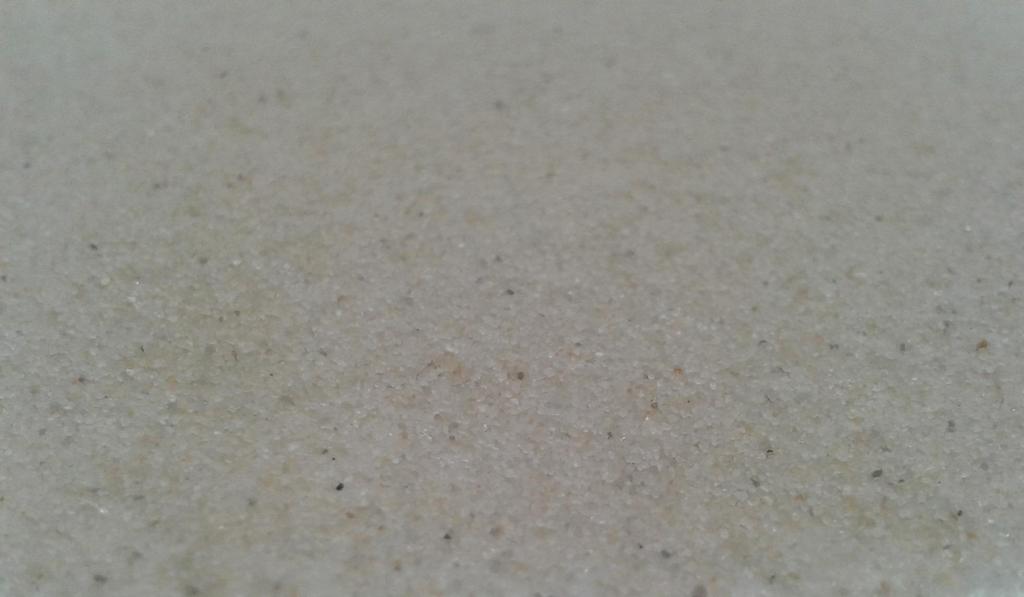

6 2. Je potrebné ošetriť podlahový poter samonivelačnou hmotou pred kladením podlahových krytín? Typická veľkosť frakcie podlahového poteru 4mm Typická veľkosť frakcie samonivelačnej hmoty 0,6 mm

7 2. Je potrebné ošetriť podlahový poter samonivelačnou hmotou pred kladením podlahových krytín? DÔVOD? Povrchová štruktúra podlahového poteru Povrchová štruktúra samonivelačnej hmoty

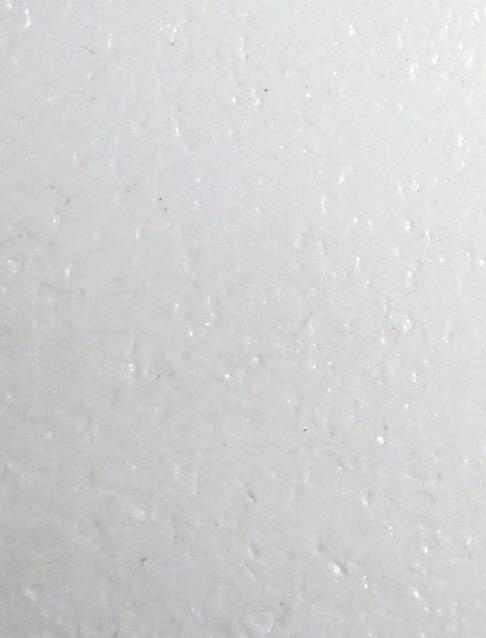

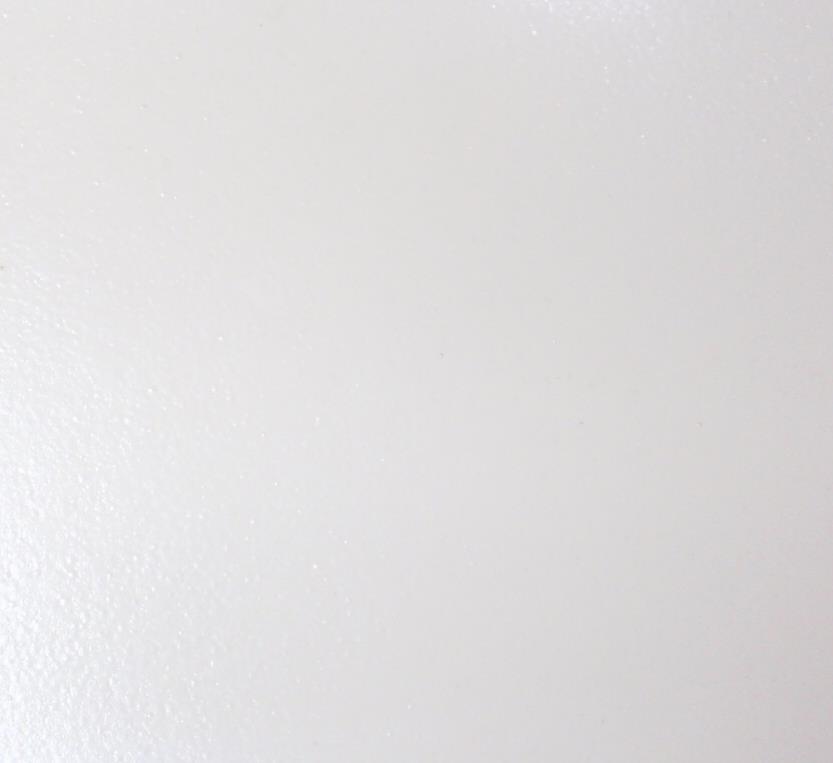

8 2. Je potrebné ošetriť podlahový poter samonivelačnou hmotou pred kladením podlahových krytín? Rub PVC podlahovej krytiny krátkodobo položenej na podlahovom potere Rub PVC podlahovej krytiny dlhodobo položenej na samonivelačnej hmote

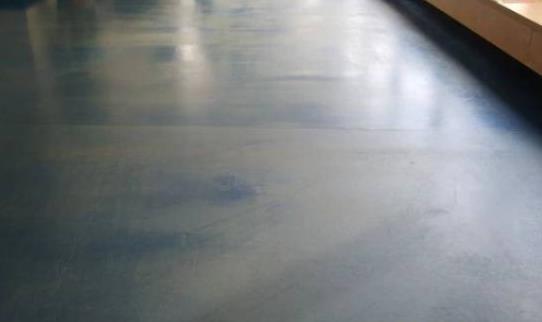

9 2. Je potrebné ošetriť podlahový poter samonivelačnou hmotou pred kladením podlahových krytín? Konečné dôsledky

10 2. Je potrebné ošetriť podlahový poter samonivelačnou hmotou pred kladením podlahových krytín? Náklady na opravu? Odstránenie poškodenej krytiny a jej likvidácia Prebrúsenie a vyčistenie podkladu Aplikácia penetračnej hmoty pod samonivelačné hmoty Aplikácia samonivelačnej hmoty Pokládka novej krytiny min 35 /m 2

11 2. Je potrebné ošetriť podlahový poter samonivelačnou hmotou pred kladením podlahových krytín? Pod elastické podlahové krytiny (PVC, vinyl, linoleum) ÁNO VŽDY Pod veľkoformátové dlažby - ÁNO Pod lepené drevo, korok - ÁNO Pod plávajúce podlahy na podložke, pod koberce, pod klasické formáty dlažieb podľa situácie Zhrnutie STN : Návrh podlahy aj v bytovej a administratívnej výstavbe má byť súčasťou projektovej dokumentácie pre realizáciu stavby môžeme jednoznačne odporúčať pre všetky projetky

12 3. Ako dilatovať podlahy?

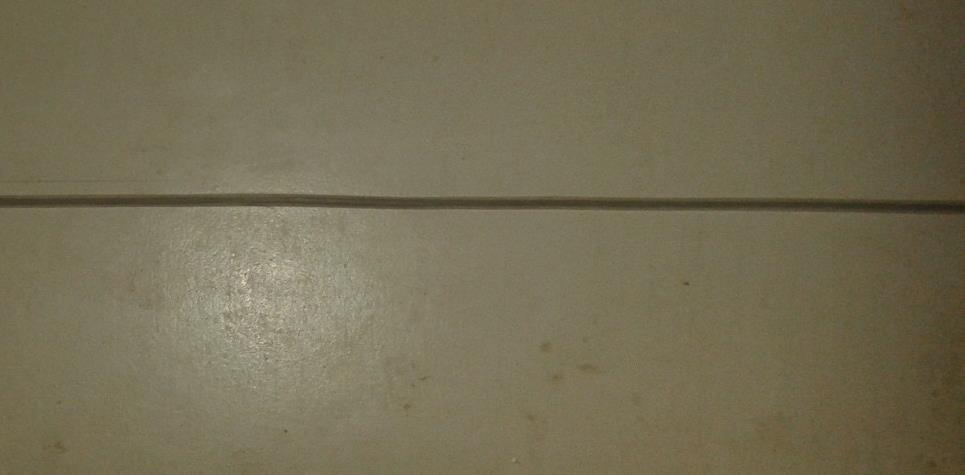

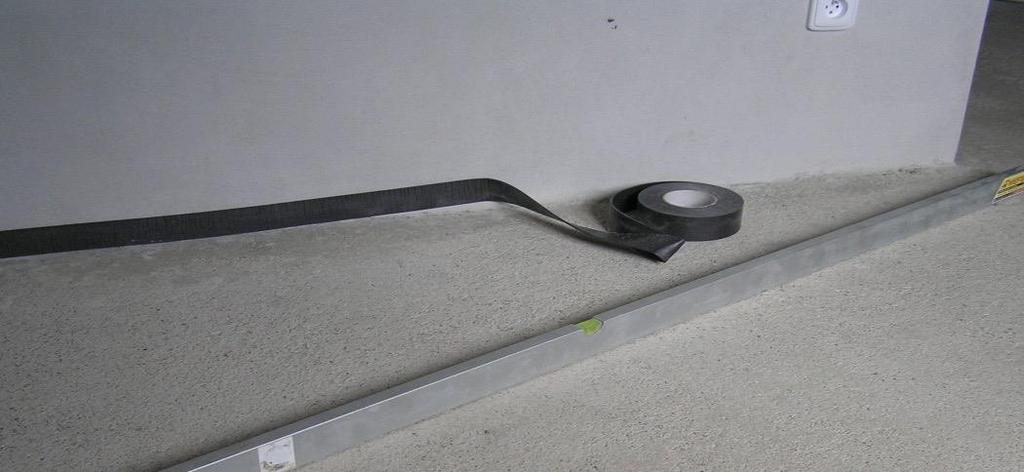

13 3. Ako dilatovať podlahy? Dilatácia = škára umožňujúca vzájomný pohyb jednotlivých konštrukčných celkov po celú dobu životnosti stavby. Objektová dilatácia jednoznačne daná projektovou dokumentáciou Plošná dilatácia dilatačné celky sú špecifikované veľkosťou aplikovanej plochy a druhom použitého materiálu a je nutné ju s ohľadom na krytinu premietať až do nášľapných vrstiev Obvodová dilatácia povinný prvok pre podlahové potery, samonivelačné hmoty a podlahové krytiny.

14 3. Ako dilatovať podlahy? Nerešpektovanie obvodovej dialtácie Nerešpektovanie veľkosti aplikovanej plochy Nerešpektovanie veľkosti aplikovanej plochy

15 3. Ako dilatovať podlahy? Dôsledky Nerešpektovanie tvaru aplikovanej plochy Nerešpektovanie tvaru aplikovanej plochy

16 3. Ako dilatovať podlahy? V niektorých prípadoch celková deštrukcia poškodených podláh V niektorých prípadoch je možné poškodenia sanovať epoxidovým zošitím a následným vytvorením pravidelných dilatačných škár Oprava? Všetko je priamo závislé na štádiu, v ktorom je problém odhalený (pri vyzrievaní jednotlivých vrstiev, po položení podlahových krytín, pri užívaní priestorov)

17 4. Ako predchádzať problémom, ako problém vyriešiť?

18 4. Ako predchádzať problémom, ako problém vyriešiť? c Normové požiadavky Zodpovedajúca projektová dokumentácia Profesionálna aplikácia Úspešné riešenie s dlhodobou životnosťou Zdravý rozum

19 4. Ako predchádzať problémom, ako problém vyriešiť? c Sme Vám k dispozícií

20 ĎAKUJEM ZA POZORNOSŤ Ing. Róbert Dolák
