1 LEHKÁ PŘÍČKA URSA MARCELA BOSÁČKOVÁ

2 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA TWF 37 A URSA TWP 37 - SHRNUTÍ Slide 2

3 LEHKÁ PŘÍČKA URSA Základní požadavky na stavbu: 1. mechanická odolnost a stabilita 2. požární bezpečnost 3. hygiena, ochrana zdraví a životního prostředí 4. bezpečnost při užívání 5. ochrana proti hluku 6. úspora energie a ochrana tepla 7. udržitelné využívání přírodních zdrojů Slide 3

4 LEHKÁ PŘÍČKA URSA Smysly 1. zrak 2. čich 3. hmat 4. chuť 5. sluch Slide 4

5 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA TWF 37 A URSA TWP 37 - SHRNUTÍ Slide 5

6 LEHKÁ PŘÍČKA URSA 1. Nejste povinni snášet hluk. 2. Braňte se hluku, jde o Vaše zdraví. 3. Nejdříve se snažte odstranit příčinu. Zdroj hluku 4. Pokud nejste schopni odstranit příčinu, eliminujte cesty hluku. Přenosovou cestu 5. Pokud nemůžete snižovat hluk od zdroje hluku, ani eliminovat přenosovou cestu, pak se snažte ochránit sami sebe. 6. Nezapomeňte, že všechny prostředky vložené do eliminace hluku, jsou nejlepší investicí ochrany a péče o Vaše zdraví. 7. Pamatujte, že osobní ochranné pomůcky (jako např. chrániče uší) se používají jen v krajních případech a krátkodobých intervalech. Nikoliv ovšem dlouhodobě! Slide 6

7 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU ZDROJE HLUKU 20:00 NEZABUDOVANÉ DO KONSTRUKCE - ŘEČ (ZPĚV, KŘIK APOD.) - VNITŘNÍ VYBAVENÍ (TV, HI-FI) ZABUDOVANÉ DO KONSTRUKCE - ROZVODY - TECHNICKÁ ZAŘÍZENÍ, KLIMATIZACE - REPRO BEDNY PŘIJÍMACÍ MÍSTNOST CHCI SPÁT! VYSÍLACÍ MÍSTNOST CHCI SE BAVIT! Slide 7

8 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU ZDROJ HLUKU DECIBEL? CO TO JE? MAGICKÉ ČÍSLO 3 80 db 80 db +3 db KČ/MĚSÍČNĚ +3 db KČ/MĚSÍČNĚ 83 db +3 db 86 db Slide 8

9 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU ZDROJ HLUKU DECIBEL? CO TO JE? MAGICKÉ ČÍSLO 6 80 db 80 db 54 db -6 db 1 METR 72 db 2 METRY 66 db ROZDÍL CCA 6 db A VYŠŠÍ 80 db -6 db 4 METRY 60 db Slide 9

10 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU PŘÍČKY OCHRANA PROTI HLUKU ZÁKLADNÍ POŽADAVEK NA STAVBU: OCHRANA PROTI HLUKU LIDSKÝ SMYSL VNÍMÁNÍ: SLUCH Slide 10

11 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU SYMPTOMY: ČLOVĚK: STRES NESPAVOST BOLESTI HLAVY VYPJATÉ CHOVÁNÍ TRPÍCÍ DEPRIMOVANÝ FRUSTROVANÝ Slide 11

12 LEHKÁ PŘÍČKA URSA 1. Nejste povinni snášet hluk. 2. Braňte se hluku, jde o Vaše zdraví. 3. Nejdříve se snažte odstranit příčinu. Zdroj hluku 4. Pokud nejste schopni odstranit příčinu, eliminujte cesty hluku. Přenosovou cestu 5. Pokud nemůžete snižovat hluk od zdroje hluku, ani eliminovat přenosovou cestu, pak se snažte ochránit sami sebe. 6. Nezapomeňte, že všechny prostředky vložené do eliminace hluku, jsou nejlepší investicí ochrany a péče o Vaše zdraví. Slide 12

13 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA TWF 37 A URSA TWP 37 - SHRNUTÍ Slide 13

14 vzduch vzduch vakuum vzduch vzduch VZDUCHOVÁ NEPRŮZVUČNOST PROČ VZDUCHOVÁ????? (PROČ NE TŘEBA ZVUKOVÁ) B B B B Dům PŘEKÁŽKA (zeď) A A A A vakuum 0 m/s vzduch 340 m/s ocel m/s Slide 14

15 LEHKÁ PŘÍČKA URSA VZDUCHOVÁ NEPRŮZVUČNOST ZDROJE HLUKU - NEZABUDOVANÉ DO KONSTRUKCE PŘENOSOVOU CESTU ŘEŠENÍ JE V DĚLICÍ KONSTRUKCI ČSN AKUSTIKA OCHRANA PROTI HLUKU V BUDOVÁCH A POSUZOVÁNÍ AKUSTICKÝCH VLASTNOSTÍ STAVEBNÍCH VÝROBKŮ - POŽADAVKY. PROJEKTY, TECHNICKÉ ZPRÁVY: - NENÍ AKUSTIKA VŮBEC ZMÍNĚNA - AKUSTIKA NENÍ POŽADOVÁNA - KONSTRUKCE SPLŇUJÍ ČSN Slide 15

16 VZDUCHOVÁ NEPRŮZVUČNOST PŘÍČKY - AKUSTIKA, VIZ NAŠE BROŽURKA O PŘÍČKÁCH POZOR STAVBA NENÍ LABORATOŘ! POZOR NA STAVBĚ JSOU BOČNÍ CESTY! Slide 16

17 VZDUCHOVÁ NEPRŮZVUČNOST PŘÍČKY - AKUSTIKA, VIZ NAŠE BROŽURKA O PŘÍČKÁCH POZOR STAVBA NENÍ LABORATOŘ! POZOR NA STAVBĚ JSOU BOČNÍ CESTY! -1 db -1 db Slide 17

18 VZDUCHOVÁ NEPRŮZVUČNOST Slide 18

19 VZDUCHOVÁ NEPRŮZVUČNOST Slide 19

20 VZDUCHOVÁ NEPRŮZVUČNOST ČSN BIBLE AKUSTIKY Slide 20

21 VZDUCHOVÁ NEPRŮZVUČNOST Slide 21

22 VZDUCHOVÁ NEPRŮZVUČNOST 1.PŘÍKLAD JEDNOHO DODAVATELE DŘEVOSTAVEB, CO UVÁDÍ NA INTERNETU: VZDUCHOVÁ NEPRŮZVUČNOST : OBVODOVÁ STĚNA RW = 46 db PŘÍČKOVÁ STĚNA RW = 45 db POŽADAVKY NA ZVUKOVOU IZOLACI JSOU STANOVENY v ČSN R W = 42 db Příklad: R W = 45 db Výpočet: R W = 45 - (4 8) db Výsledek: R W = db R W = R W - k 1 k 1 = 4 až 8 db Slide 22

23 VZDUCHOVÁ NEPRŮZVUČNOST POŽADAVKY NA ZVUKOVOU IZOLACI MEZIBYTOVÁ STĚNA k1 k1 k Slide 23

24 VZDUCHOVÁ NEPRŮZVUČNOST Požadavky na zvukovou izolaci Slide 24

25 VZDUCHOVÁ NEPRŮZVUČNOST KONSTRUKCÍ Požadavky na zvukovou izolaci R W = R W - k1 POŽADAVEK JE 53 db db MUSÍ BÝT Rw db k1 jsou 4 db k1 jsou 4 db k1 jsou 5 db nevyhoví 10 x vyhoví vyhoví k1 jsou 6 db vyhoví? hraniční hodnota k1 jsou 7 db vyhoví k1 jsou 8 db 5x vyhoví hraniční hodnota Slide 25

26 NA KONKRÉTNÍ POŽADAVEK Slide 26

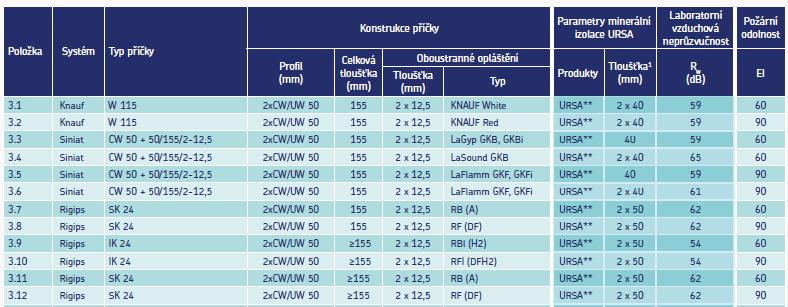

27 NAJDETE KONKRÉTNÍ PŘÍČKU S URSA! R W LABORATORNÍ HODNOTY JSME VÁM PŘEVEDLI NA HODNOTY STAVEBNÍ VÁŽENÉ NEPRŮZVUČNOTI Slide 27

28 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA TWF 37 A URSA TWP 37 - SHRNUTÍ Slide 28

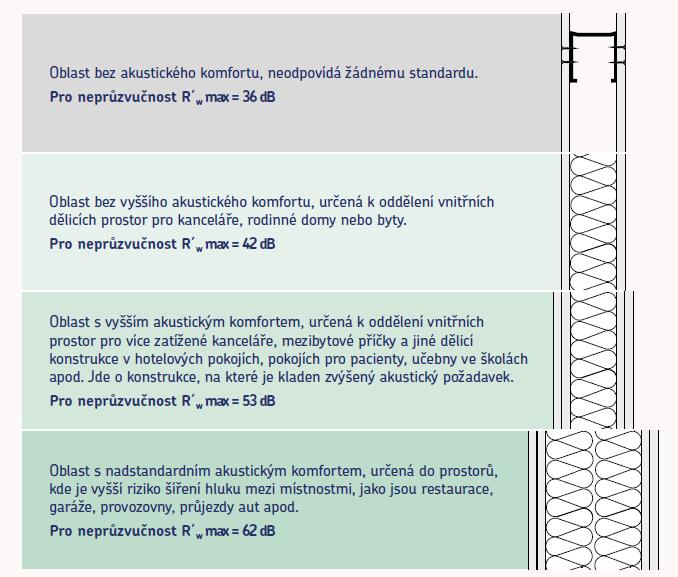

29 RW ZVYŠOVÁNÍ IZOLAČNÍCH SCHOPNOSTÍ VZDUCHOVÁ NEPRŮZVUČNOST + 6dB + 17dB + 26dB Slide 29

30 VZDUCHOVÁ NEPRŮZVUČNOST Slide 30

31 VZDUCHOVÁ NEPRŮZVUČNOST NE! Slide 31

32 VZDUCHOVÁ NEPRŮZVUČNOST cca -3dB OK KO Slide 32

33 VZDUCHOVÁ NEPRŮZVUČNOST VZDUCHOTĚSNĚ UZAVŘENÝ PROČ? Slide 33

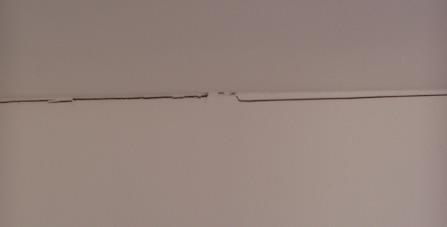

34 VZDUCHOVÁ NEPRŮZVUČNOST NÁVRH R w = 42 db SKUTEČNOST R w = 29 db Slide 34

35 VZDUCHOVÁ NEPRŮZVUČNOST IDEÁL REÁL REÁL Slide 35

36 VZDUCHOVÁ NEPRŮZVUČNOST Slide 36

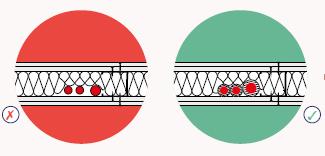

37 VZDUCHOVÁ NEPRŮZVUČNOST Slide 37

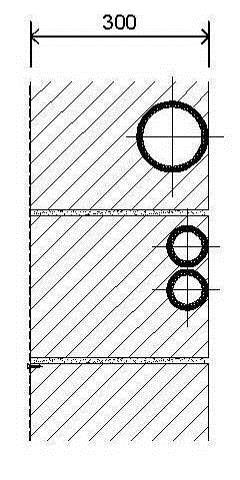

38 VZDUCHOVÁ NEPRŮZVUČNOST DOPORUČENO! Slide 38

39 VZDUCHOVÁ NEPRŮZVUČNOST - DŘEVOSTAVBY dřevo m/s Slide 39

40 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA TWF 37 A URSA TWP 37 - SHRNUTÍ Slide 40

41 VZDUCHOVÁ NEPRŮZVUČNOST - OPRAVA vyměnit Slide 41

42 VZDUCHOVÁ NEPRŮZVUČNOST - OPRAVA LEPENÝ SÁDROKARTON POZOR NE buchtám ZVYŠUJE PŘENOS HLUKU NE! Slide 42

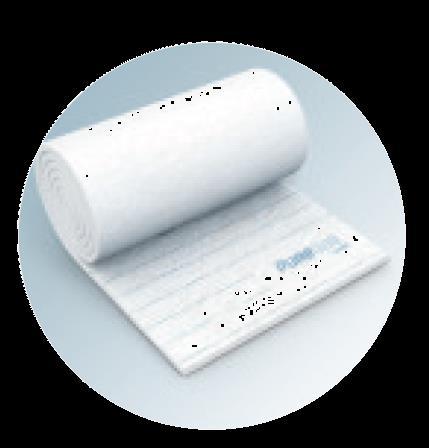

43 VZDUCHOVÁ NEPRŮZVUČNOST - OPRAVA 3,5 m Nově instalovaná předstěna 0,2x3,5 m 5 m Původní prostor : 5x3,5 m = 17,5 m 2 Nový prostor: 17,5 (0,2x3,5) = 16,8 m 2 Cena za 1m2 - bytové jednotky 86.tis.Kč/m 2 Při řešení reklamace předstěnou Vám tedy musí vrátit částku 60,2 tis. Kč co újma za akustický diskomfort URSA PURE 35RW USF Slide 43

44 VZDUCHOVÁ NEPRŮZVUČNOST - OPRAVA URSA PURE 35RW USF Slide 44

45 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA TWF 37 A URSA TWP 37 - SHRNUTÍ Slide 45

46 URSA ŘEŠENÍ PRO VÁŠ DŮM MINERÁLNÍ IZOLACE URSA - LEHKÁ - PRUŽNÁ - KOMPAKTNÍ - PRODYŠNÁ TO JE SKELNÁ MINERÁLNÍ IZOLACE PJIVO SKVĚLÝ POMĚR CENA/VÝKON VÝKONNÝ Z HLEDISKA: TEPELNÉ, AKUSTICKÉ A PROTIPOŽÁRNÍ ODOLNOSTI. Slide 46

47 URSA ŘEŠENÍ PRO VÁŠ DŮM PŘÍČKY - AKUSTIKA, VIZ NAŠE BROŽURKA O PŘÍČKÁCH MÁM HLUK, VŽDY POUŽIJU TYTO MATERIÁLY! PUREONE Slide 47

48 URSA ŘEŠENÍ PRO VÁŠ DŮM Slide 48

49 URSA ŘEŠENÍ PRO VÁŠ DŮM Slide 49

50 IZOLACE URSA PUREONE URSA PUREONE SF 32 VÝJIMEČNĚ PRUŽNÁ A PEVNÁ IZOLACE. RYSKY PRO SNADNÉ ŘEZÁNÍ URSA PUREONE SF 35 λ D = 0,035 W/mK IDEÁLNÍ POMĚR MEZI PRUŽNOSTÍ VHODNÝ DO ŠIKMÝCH STŘECH A TEPELNĚ-IZOLAČNÍMI VLASTNOSTMI. A DŘEVOSTAVEB. RYSKY PRO SNADNÉ ŘEZÁNÍ á 10CM URSA PUREONE DF 39 UNIVERZÁLNÍ IZOLACE. URSA PUREONE TWF 37 DESKY URSA PUREONE TWP 37 ROLE VÝJIMEČNĚ PRUŽNÁ A PEVNÁ IZOLACE. λ D = 0,032 W/mK IDEÁLNÍ DO DŘEVOSTAVEB! λ D = 0,039 W/mK IDEÁLNÍ PRO ŠIKMÉ STŘECHY, NEPOCHOZÍ STROPY. λ D = 0,037 W/mK IDEÁLNÍ DO PŘÍČEK A VNĚJŠÍCH STĚN. Slide 50

51 URSA ŘEŠENÍ PRO VÁŠ DŮM MW DO PŘÍČEK PŘÍČKY - AKUSTIKA, VIZ NAŠE BROŽURKA O PŘÍČKÁCH TŘÍDA ZVUKOVÉ POHLTIVOSTI A - VELMI VYSOKÁ POHLTIVOST W (0,90; 0,95; 1,00) EN ISO ZVUKOVÁ POHLTIVOST JE SCHOPNOST MATERIÁLU URSA POHLCOVAT DOPADAJÍCÍ ZVUK. ODPOR PŘI PROUDĚNÍ VZDUCHU AF r 5 5 kpa.s/m 2 EN AF r NÁM UDÁVÁ ÚROVEŇ MĚRNÉHO ODPORU PŘI PROUDĚNÍ VZDUCHU Slide 51

52 VYSAVAČ HLUKU URSA ŘEŠENÍ PRO VÁŠ DŮM MW DO PŘÍČEK MINERÁLNÍ IZOLACE PRACUJE V KONSTRUKCI JAKO ZVUKOPOHLTIVÁ VLOŽKA. ZAŤUKEJME TŘEBA NA DŘEVO, OZVE SE: ŤUK, ŤUK, ŤUK. MINERÁLNÍ IZOLACI URSA:,,. BEZ URSA S URSA ZVUKOVÁ POHLTIVOST hluk hluk Slide 52

53 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA TWF 37 A URSA TWP 37 - SHRNUTÍ Slide 53

54 URSA SHRNUTÍ NEJEN TEPELNÁ, ALE I AKUSTICKÁ EN DEKLAROVANÉ TŘÍDA ZVUKOVÉ POHLTIVOSTI: A - VELMI VYSOKÁ POHLTIVOST W (0,90; 0,95; 1,00) EN ISO ZVUKOVÁ POHLTIVOST JE SCHOPNOST MATERIÁLU URSA POHLCOVAT DOPADAJÍCÍ ZVUK. ČINITELEM ZVUKOVÉ POHLTIVOSTI SOUČINITEL TEPELNÉ VODIVOSTI A1 TEPELNÝ ODPOR TEPELNÁ PROTIPOŽÁRNÍ ODPOR PŘI PROUDĚNÍ VZDUCHU: AF r 5 5 kpa.s/m 2 EN AF r NÁM UDÁVÁ ÚROVEŇ MĚRNÉHO ODPORU PŘI PROUDĚNÍ VZDUCHU. JDE VLASTNĚ O MÍRU, KTERÁ NÁM ŘÍKÁ, JAK MINERÁLNÍ IZOLACE DOKÁŽE VZDOROVAT PROUDÍCÍMU VZDUCHU. AKUSTICKÁ Slide 54

55 LEHKÁ PŘÍČKA URSA 1. Nejste povinni snášet hluk. 2. Braňte se hluku, jde o Vaše zdraví. 3. Nejdříve se snažte odstranit příčinu. Zdroj hluku 4. Pokud nejste schopni odstranit příčinu, eliminujte cesty hluku. Přenosovou cestu 5. Pokud nemůžete snižovat hluk od zdroje hluku, ani eliminovat přenosovou cestu, pak se snažte ochránit sami sebe. 6. Nezapomeňte, že všechny prostředky vložené do eliminace hluku, jsou nejlepší investicí ochrany a péče o Vaše zdraví. Slide 55

56 URSA SHRNUTÍ NEJEN TEPELNÁ, ALE I AKUSTICKÁ 7. Pamatujte, že osobní ochranné pomůcky (jako např. chrániče uší) se používají jen v krajních případech a krátkodobých intervalech. Nikoliv ovšem dlouhodobě! 8. Nevystavujte se, ani krátkodobě, nepříjemnému nadměrnému hluku při běžných úkonech doma, v práci, ani ve volném čase. Nebojte se o tom říci svému okolí! 9. Dejte šanci Vašim uším mít svou akustickou pohodu. Pokud jsou v pohodě Vaše uši, je v pohodě i Váš mozek. 10. Klidně vyrazte na koncert své oblíbené skupiny. Taková hlučná euforie a psychické uvolnění je pro Váš organismus očistnou terapií a přípravou na balzám klidu a ticha. Jen nezapomeňte! Nic se nemá přehánět... Slide 56

57 URSA SHRNUTÍ NEJEN TEPELNÁ, ALE I AKUSTICKÁ ZÁKLADNÍ POŽADAVEK JE ÚSPORA ENERGIE JDE PŘEVÉST NA PENÍZE? JDE OCHRANA PROTI HLUKU NEBO-LI OCHRANA ZDRAVÍ PŘED NEPŘÍZNIVÝMI ÚČINKY HLUKU JDE PŘEVÉST NA PENÍZE? NEJDE ZDRAVÍ SE NEDÁ VÁŽIT PENĚZI NEBO NA KOLIK SI CENÍTE SNÍŽENÍ HLUKU O 1 db? Slide 57

58 URSA LITERATURA HOT LINE A další se připravují HOT Line Slide 58

59 Společnost URSA Vám děkuje za pozornost...
