VAŘÁKY PRO PŘÍPRAVU. OXIDOVANÝCH ŠKROBŮ ŘADY JC (výkon kg/hod.)

Transkript

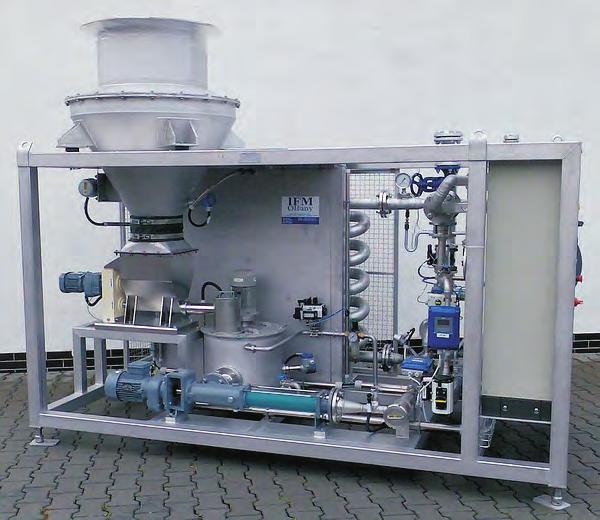

1 18 VAŘÁKY PRO PŘÍPRAVU OXIDOVANÝCH ŠKROBŮ ŘADY JC (výkon kg/hod.) Nízkokapacitní silo Šnekový dopravník Vibrační dno Reaktor Rozvaděč, řídicí systé Násypka na Big-Bag Dávkovač škrobu Slurry nádobka s íchadle Čerpadlo Příklad zařízení pro oxidované škroby Vařáky pracují v ruční nebo plně autoatické režiu; jsou navrženy pro kontinuální způsob vaření oxidovaných braborových a kukuřičných škrobů pro aplikaci v klížicí lisu nebo filové lisu. Výkon: kg/hod.; lze vyrábět i ve vyšší výkonu dle potřeby. Zásobník škrobu: } násypka integrovaná v konstrukci vařáku, plněná buď z papírových pytlů nebo Big-Bagů } nízkokapacitní silo napojené přío na vařák plněné z Big- Bagů } nízkokapacitní silo uístěné io vařák a propojené s dávkovače vařáku poocí šnekového dopravníku } velkokapacitní silo o objeu 50/85/100/120 z ateriálu GPRS Koncepce vařáku: } integrovaný kopakt (součástí nosného ráu jsou všechny části vařáku) } dělená koncepce (slurry jednotka je instalována v prostoru velkokapacitního sila a s následující částí vařáku je propojena potrubní trasou) } vařáky s/bez následné zásobní nádrže } řízení vařáku jednoúčelový prograovatelný relé } řízení vařáku poocí CPU s dotykový LCD barevný panele, s ožností vizualizace na PC, který je uístěn ve velínu papírenského stroje Klíčové součásti vařáku pro přípravu oxidovaných škrobů řady JC: } zásobník práškového škrobu (viz výše) } precizní dávkovací zařízení škrobu (dávkovač šnekového typu, poháněný elektrootore s převodovkou, otáčky řízeny frekvenční ěniče) } slurry jednotka s příslušenství (zařízení pro íchání škrobu s vodou poocí vysoce účinného íchadla s dispergační účinke) } varná jednotka s příslušenství (regulační obvod pro vstřikování nasycené páry, varná trubice, ředicí obvod pro finální úpravu výstupní koncentrace) } elektrovybavení a řídicí systé } nosný rá vařáku IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL

2 19 Popis funkce vařáku pro přípravu oxidovaných škrobů řady JC Práškový oxidovaný škrob je uložen v některé z uvedených typů zásobníku. Odtud je dávkován kontinuální způsobe do slurry nádržky, ka je přiváděna voda. Koncentrace vzniklé slurry je dána poěre nožství škrobu k vodě. Slurry je kontinuálně připravováno a odváděno šnekový čerpadle do varné části vařáku. Ve varné části je vstřikována nasycená pára do parního sěšovače, za který následuje varná trubice. nožství páry a varná teplota je regulována poocí regulačního obvodu. Varná trubice je navržena pro použití jak braborových, tak kukuřičných škrobů tak, aby došlo k dokonaléu uvaření škrobové slurry. Za varnou trubicí následuje sěšovač pro přívod studené vody, kde se nastavuje finální koncentrace uvařeného roztoku dle technologických požadavků. nožství ředicí vody je řízeno regulační obvode. Naředěný a ochlazený roztok škrobu o požadované koncentraci je skladován v zásobní nádrži. Celý proces přípravy oxidovaného škrobu je řízen řídicí systée, který zaručuje: } konstantní koncentraci slurry } ožnost nastavení koncentrace slurry dle technologických požadavků } reprodukovatelný reži kontinuálního vaření } reprodukovatelné výstupní paraetry uvařeného škrobu (koncentrace) } autoatický start/stop zařízení dle přivedených externích signálů } reži autoatického proplachu zařízení před zahájení procesu a po jeho ukončení } dle rozsahu a konfigurace řídicího systéu lze regulovat výkon ručně nebo poocí externího signálu (například odvození od výkonu papírenského stroje) Technické paraetry zařízení Princip přípravy oxidovaného škrobu: Oxidovaný škrob všech stupňů: Vlhkost škrobu: Doba vaření oxidovaných škrobů: Výstupní koncentrace: Přesnost koncentrace slurry: Přístrojový vzduch: Topné édiu: Průyslová voda: Proplachové vody: Výkonové řady vařáků: Rychlost zěny výkonu: Instalovaný příkon: Zásobník škrobu: Skladování škrobu ve velkoobjeových silech: Skladovací nádrž uvařeného škrobu: kontinuální vaření oxidovaných škrobů pšeničný kukuřičný braborový ax. 20 % vlhkosti 2 in % a.s. siga = 0,2 % o 5 bar, rosný bod -20 C sytá pára p = 4-5 bar abs. p =,5 bar svedeny do průyslové kanalizace kg/hod. v a.s kg/hod. v a.s kg/hod. v a.s kg/hod. v a.s kg/hod. v a.s kg/hod. v a.s. dq = 5 kg/in., nebo skoková zěna kw, x 400 VAC 50 Hz 0,8 násypka ve vařáku vždy 0,8 násypka v rozpytlovací stanici 1,6 v Big-Bag stanici, včetně kladkostroje a ráhna pro spotřeby kg/hod. a více se doporučuje skladovací silo o objeu s pneudopravou pro stáčení z autocisterny. 4 s poaluběžný íchadle a 2x vřetenové čerpadlo odelové provedení zařízení Vařák typ JC-800-R Výkon: kg/hod. Oxidované škroby IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF

3 20 USPOŘÁDÁNÍ VAŘÁKŮ PRO VÝKONY kg/hod. SKLAD - KATIONICKÝ OXIDOVANÝ SYTÁ PÁRA 4,5 bar abs. PRŮYSLOVÁ VODA 4 bar DRUH: OXIDOVANÝ VÝSTUP (KLÍŽICÍ LIS) VAŘÁK ZÁSOBNÍ NÁDRŽ UVAŘENÉHO DRUH: KATIONICKÝ - ON-LINE ŘEDĚNÍ FILTRACE VÝSTUP 1 (DO HOTY) VÝSTUP 2 Příkladové schéa zapojení stroje WATER VODA STEA PÁRA Vařák JC-700-R Výkon: kg/hod. Oxidované škroby IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL

4 VÝKONOVÉ A TYPOVÉ ŘADY VAŘÁKŮ TYPU JC PRO OXIDOVANÉ ŠKROBY 21 Typ stroje Výstup Koncentrace Výkon L1 L2 V1 V2 S V1 Hotnost Napájení (kg/hod.) (%) (kw) () () () () () () (kg) 5 JC ,7 -,5 2,5 1,75 2,2 1,4-1,6 1,7-1, x400 VAC/50 Hz JC ,7 -,5 2,5 1,75 2,2 1,4-1,6 1,7-1, x400 VAC/50 Hz JC-R ,7 -,5 2,5 1,75 2,85 1,4-1,6 1,7-1, x400 VAC/50 Hz JC-R-150-BS ,7 -,5 2,5 1,75 2,85 1,4-1,6 1,7-1, x400 VAC/50 Hz JC-R-150-SS-VB ,7 -,5 2,5 1,75 2,85 1,4-1,6 1,7-1, x400 VAC/50 Hz JC-R-150-BS-VB ,7 -,5 2,5 1,75 2,85 1,4-1,6 1,7-1, x400 VAC/50 Hz JC-R-150-P-VB ,7 -,5 2,5 1,75 2,85 1,4-1,6 1,7-1, x400 VAC/50 Hz JC ,4 2,5 1,75 2,2 1,6 1, x400 VAC/50 Hz JC-R ,4 2,5 1,75 2,2 1,6 1, x400 VAC/50 Hz JC-R-00-SS ,4 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-00-BS ,4 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-00-SS-VB ,4 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-00-BS-VB ,4 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-00-P-VB ,4 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R ,6 2,5 1,75 2,2 1,6 1, x400 VAC/50 Hz JC-R-400-BS ,6 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-400-BS-VB ,6 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-400-P-VB ,6 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-500-BS ,7 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-500-BS-VB ,7 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-500-P-VB ,7 2,5 1,75 2,85 1,6 1, x400 VAC/50 Hz JC-R-600-BS ,75 2,5 1,75 2,85 1,7 1, x400 VAC/50 Hz JC-R-600-BS-VB ,75 2,5 1,75 2,85 1,7 1, x400 VAC/50 Hz JC-R-600-P-VB ,75 2,5 1,75 2,85 1,7 1, x400 VAC/50 Hz JC-R-1000-P-VB ,95 1,75 2,85 1,9 1, x400 VAC/50 Hz POPIS ODELOVÝCH VARIANT VARIANTA A: Vařák JC-XXX-: Vařák s výkonovou regulací, průtok ředicí vody nutno nastavit ručně. Násypka 0,8. Zařízení neá žádné další periferie. VARIANTA B: Vařák JC-R-XXX-XX: autoaticky. Regulace protitlaku v reaktoru je autoatic- ká. Násypka 0,8. Zařízení neá žádné další periferie. VARIANTA C: Vařák JC-R-XXX-SS: Rozpytlovací stanice se šnekový dopravníke do násypky vařáku, autoatická. VARIANTA D: Vařák JC-R-XXX-BS: Big-Bag stanice se šnekový dopravníke do násypky vařáku, autoatická. Stanice je vybavena el. kladkostroje a závěse pro anipulaci s Big-Bagy. VARIANTA G: Vařák JC-R-XXX-P-VB: Vařák s výkonovou regulací, průtok ředicí vody regulován autoaticky. Regulace protitlaku v reaktoru je autoatická. Silo P 85 pro stáčení z auto- cisterny o kapacitě 50 t / 85 ø 000 x se šnekový dopravníke do násypky vařáku, autoatická. Zásobní nádrž 4 s íchadle, 2x dávkovací vřetenové čerpadlo. V2 L2 VARIANTA E: Vařák JC-R-XXX-SS-VB: Rozpytlovací stanice se šnekový dopravníke do násypky vařáku, autoatická. Zásobní nádrž 4 s íchadle, 2x dávkovací vřetenové čerpadlo. L1 S V1 V2 VARIANTA F: Vařák JC-R-XXX-BS-VB: Big-Bag stanice se šnekový dopravníke do násypky vařáku, autoatická. Stanice je vybavena el. kladkostroje a závěse pro anipulaci s Big-Bagy. Zásobní nádrž 4 s íchadle, 2x dávkovací vřetenové čerpadlo. L1 S V1 IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF

5 22 PŘÍKLADOVÉ SCHÉA TECHNOLOGICKÉ LINKY S INSTALACÍ VAŘÁKU TYPU JC Vařák typu JC - kopletní technologická linka na zpracování oxidovaných škrobů, verze pro filový lis o výkon linky kg/hod., regulace výkonu, bez potřeby dávkování cheikálií, 0,5-2 in., C Zdroj škrobu: standardní násypka Zdroj škrobu: nízkokapacitní silo Zdroj škrobu: vysokokapacitní silo IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL IF-PAPCEL
