MĚŘENÍ DODÁVKY TEPLA A TEPLÉ VODY

Transkript

1 MĚŘENÍ DODÁVKY TEPLA A TEPLÉ VODY Václav Edr soudní znalec Odvětví: Energetika Specializace: měření tepla, průtoku a souvisejících metrologických činností Na Chmelnici Benešov mobil: edr@tpm.cz Václav Edr 1

2 Zaměření : Odborné školení Obsah: Organizace metrologie v ČR Výběr ze základních metrologických předpisů Stanovená měřidla Povinnosti organizací a metrologické předpisy Zajištění měřidel a metrologické předpisy Měření tepla Měření teplé vody na patě objektu Měření tepla pro potřeby vyhlášky č. 145/2016 Sb. Václav Edr 2

3 Organizace metrologie v ČR něco z minulosti Václav Edr 3

4 Organizace metrologie v ČR MPO (ústřední orgán státní správy, zřizovatel) ÚNMZ (správní a kontrolní činnosti) ČMI (výzkumné, odbornětechnické, správní a dozorové činnosti, národní metrol. institut ) Václav Edr 4

5 Organizace metrologie v ČR ČMI schvalování typu měřidel, ověřování měřidel (rozsah vymezen ze zákona) AMS ověřování měřidel (rozsah vymezen autorizací ÚNMZ na základě posouzení ČMI -technická a person. způsob.) Václav Edr 5

6 Výběr ze základních metrologických předpisů Všechny uváděné předpisy se rozumí ve znění pozdějších předpisů (v platném znění k termínu této přednášky). Zákony Zákon č. 505/1990 Sb., o metrologii Zákon č. 20/1993 Sb., o zabezpečení výkonu státní správy v oblasti technické normalizace, metrologie a státního zkušebnictví Zákon č. 22/1997 Sb., o technických požadavcích na výrobky Nařízení vlády Nařízení vlády č. 120/2016 Sb., o posuzování shody měřidel při jejich dodávání na trh (ruší nařízení vlády 464/2005 Sb., kterým se stanoví technické požadavky na měřidla) Václav Edr 6

7 Výběr ze základních metrologických předpisů Vyhlášky: vyhláška č. 262/2000 Sb., kterou se zajišťuje jednotnost a správnost měřidel a měření vyhláška č. 345/2002 Sb., kterou se stanoví měřidla k povinnému ověřování a měřidla podléhající schválení typu vyhláška č. 264/2000 Sb., o základních měřicích jednotkách a ostatních jednotkách a o jejich označování Václav Edr 7

8 Výběr ze základních metrologických předpisů Opatření obecné povahy (pouze příklady): 0111-OOP-C Snímače průtoku plynu s centrickou clonou (položka c) přílohy vyhlášky 345/2002 Sb. ve znění pozdějších předpisů), účinnost oznámené normy 0111-OOP-C Měřidla protečeného množství vody - vodoměry, které jsou určeny k použití v obytných a obchodních prostorách a v lehkém průmyslu (položky a), b), d) a e) přílohy vyhlášky 345/2002 Sb. ve znění pozdějších předpisů), účinnost oznámené normy 0111-OOP-C Snímače průtoku nosného média s centrickou clonou (položka b) přílohy vyhlášky 345/2002 Sb. ve znění pozdějších předpisů), účinnost Nahrazuje OOP-C041-13, + oznámené normy 0111-OOP-C Měřidla tepla a jejich členy snímače průtoku pro použití v obytných a obchodních prostorách a v lehkém průmyslu (položka b) přílohy vyhlášky 345/2002 Sb. ve znění pozdějších předpisů), účinnost oznámené normy 0111-OOP-C Měřicí převodníky tlaku (položka d), e) a e) přílohy vyhlášky 345/2002 Sb. ve znění pozdějších předpisů), účinnost Václav Edr 8

9 Výběr ze základních metrologických předpisů Metodické pokyny pro metrologii MPM Směrnice pro přípustné metody měření tepla ve vodní páře a v kondenzátu v obchodním styku. MPM Metrologická expertíza metod měření množství teplé vody pro účely 78 odst. 6 zákona č. 458/2000 Sb. Technické předpisy metrologické TPM Měřiče tepla dodávaného vodní párou technické a metrologické požadavky, požadavky na montáž a provoz. TPM Vírová měřidla proteklého množství tekutin technické a metrologické požadavky, požadavky na montáž a provoz. Václav Edr 9

10 Výběr ze základních metrologických předpisů Metrologické předpisy MP 001 Registrace subjektů opravujících stanovená měřidla nebo provádějících jejich montáž. MP 002 Metrologická, technická a personální způsobilost subjektů k ověřování měřidel. Odborné metrologické posudky Posouzení přípustné chyby měření vnitřního průměru otvoru d v clonové desce u centrických clon. Technické normy ČSN EN Měřidla tepla. ČSN EN Vodoměry. ČSN EN ISO Měření průtoku tekutin pomocí snímačů diferenčního tlaku vložených do zcela zaplněného potrubí kruhového průřezu. Václav Edr 10

11 Výběr ze základních metrologických předpisů Požadavky na měřidla podle zákona o metrologii č. 505/1990 Sb. 3 Měřidla (1) Měřidla sloužící k určení hodnoty měřené veličiny. Spolu s nezbytnými pomocnými měřicími zařízeními se pro účely tohoto zákona člení na: a) etalony; b) pracovní měřidla stanovená (dále jen "stanovená měřidla"); c) pracovní měřidla nestanovená (dále jen "pracovní měřidla"); d) certifikované referenční materiály a ostatní referenční materiály, pokud jsou určeny k funkci etalonu nebo stanoveného nebo pracovního měřidla. (2) Etalon měřící jednotky anebo stupnice určité veličiny je měřidlo sloužící k realizaci a uchovávání této jednotky nebo stupnice a k jejímu přenosu na měřidla nižší přesnosti. Uchováváním etalonu se rozumí všechny úkony potřebné k zachování metrologických charakteristik etalonu ve stanovených mezích. Václav Edr 11

12 Výběr ze základních metrologických předpisů Požadavky na měřidla podle zákona o metrologii č. 505/1990 Sb. 3 Měřidla (3) Stanovená měřidla jsou měřidla, která Ministerstvo průmyslu a obchodu (dále jen "ministerstvo") stanoví vyhláškou k povinnému ověřování s ohledem na jejich význam: a) v závazkových vztazích, například při prodeji, nájmu nebo darování věci, při poskytování služeb nebo při určení výše náhrady škody, popřípadě jiné majetkové újmy, b) pro stanovení sankcí, poplatků, tarifů a daní, c) pro ochranu zdraví, d) pro ochranu životního prostředí, e) pro bezpečnost při práci, nebo f) při ochraně jiných veřejných zájmů chráněných zvláštními právními předpisy. (4) Pracovní měřidla jsou měřidla, která nejsou etalonem ani stanoveným měřidlem. Václav Edr 12

13 Stanovená měřidla Ověřování stanovených měřidel ověřením se potvrzuje, že stanovené měřidlo má požadované metrologické vlastnosti. Ověřené stanovené měřidlo opatří Český metrologický institut nebo autorizované metrologické středisko úřední značkou. Úřední značky umísťované na stanoveném měřidle jsou provedeny jako: závěsná plomba s úřední značkou na lícní straně a s posledním dvojčíslím letopočtu ověření na rubové straně, samolepicí štítek, vyražení, vypálení, leptání, potisk apod., nebo označení jiným způsobem schváleným Úřadem. Václav Edr 13

14 Stanovená měřidla Uvádění nových měřidel na trh starý přístup nový přístup přechodné období Zákon o metrologii č Sb. O metrologii Vyhláška MPO č. 345/2002 Sb. druhový seznam stanovených měřidel 2016 Směrnice 2004/22/ES o měřících přístrojích (MID) Nařízení vlády č. 464/2005 Sb. Nařízení vlády č. 120/ Sb. Podle platných schválení typu měřidel Václav Edr 14

15 Stanovená měřidla Uvedení na trh podle starého přístupu označení měřidel Značka schválení typu: TCM 311/ obor měření 06 rok vydání certifikátu 4435 pořadové číslo TCS 142/90-XXXX 1420 ČS 88-XXX Úřední značka prvotního ověření ČMI AMS 01 rok ověření Václav Edr 15

16 Stanovená měřidla Příklady úředních značek ověření u měřidel mající původ ve státech EU Václav Edr 16

17 Stanovená měřidla Měřidlo jako stanovený výrobek - označení : M17 XXXX CE - značka shody M - metrologická značka (v rámečku) 17 - poslední dvojčíslí letopočtu prohlášení o shodě číslo notifikované osoby (1383 ČMI) Václav Edr 17

18 Stanovená měřidla Václav Edr 18

19 Stanovená měřidla Údaje na potvrzení o ověření stanoveného měřidla MP 002 (příloha B) Václav Edr 19

20 Stanovená měřidla Vyhláška č. 262/2000 Sb. ( 7. Doba platnosti ověření) (1) Doba platnosti ověření stanoveného měřidla stanovená zvláštním právním předpisem 1) se počítá od začátku kalendářního roku následujícího po roce, v němž bylo ověření stanoveného měřidla provedeno. U stanovených měřidel a certifikovaných referenčních materiálů, pro něž se vystavuje ověřovací list nebo certifikát, se doba platnosti počítá ode dne vydání ověřovacího listu nebo certifikátu. (2) Platnost ověření stanoveného měřidla zaniká, jestliže a) uplynula doba platnosti jeho ověření, b) byly provedeny změny nebo úpravy stanoveného měřidla, jež mohou ovlivnit jeho metrologické vlastnosti, c) stanovené měřidlo bylo poškozeno tak, že mohlo ztratit některou vlastnost rozhodnou pro jeho ověření, d) byla znehodnocena, popřípadě odstraněna úřední značka, nebo e) je zjevné, že i při neporušeném ověření stanoveného měřidla ztratilo toto stanovené měřidlo požadované metrologické vlastnosti, f) bylo i při neporušeném ověření změněno místo používání stanoveného měřidla v případě, kde to stanoví certifikát o schválení typu měřidla. Václav Edr 20

21 Stanovená měřidla Vyhláška č. 345/2002 Sb., kterou se stanoví měřidla k povinnému ověřování a měřidla podléhající schválení typu. Příloha k vyhlášce č. 345/2002 Sb. DRUHOVÝ SEZNAM STANOVENÝCH MEŘIDEL Položka Obor měření, druh měřidla Doba platnosti ověření Měřiče tepla a chladu a jejich členy a) kompaktní měřiče tepla a chladu 4 roky b) měřidla protečeného množství nosného média 4 roky c) snímače teploty 4 roky d) snímače teploty se zabudovaným převodníkem 2 roky e) snímače tlaku a tlakové diference 2 roky f) vyhodnocovací jednotky kombinovaných měřičů tepla 4 roky Měřidla protečeného množství vody a) na studenou vodu 6 roků b) na teplou vodu 4 roky e) vodoměry na studenou a teplou vodu, používané 5 roků k rozúčtování nákladů Václav Edr 21

22 Povinnosti organizací a metrologické předpisy Zákon č. 505/1990 Sb., o metrologii 18 Úkoly subjektů a) vedou evidenci používaných stanovených měřidel podléhajících novému ověření s datem posledního ověření a předkládají tato měřidla k ověření; b) zajišťují jednotnost a správnost měřidel a měření a jsou povinny vytvořit metrologické předpoklady pro ochranu zdraví zaměstnanců, bezpečnosti práce a životního prostředí přiměřeně ke své činnosti. Václav Edr 22

23 Povinnosti organizací a metrologické předpisy Odpovědnost za funkční a efektivní systém metrologického pořádku, v rozsahu potřebném k zajištění jednotnosti a správnosti měřidel a měření, ve smyslu ustanovení zákona o metrologii má vždy příslušná organizace, která používá měřidla - má povinnost měřit. Tuto odpovědnost statutární orgány společnosti jednoznačně definují v řídícím dokumentu obvykle s názvem Metrologický řád nebo Řád podnikové metrologie Zde jsou uvedeny konkrétní podmínky vytvoření, udržování a dodržování systému metrologického pořádku podle požadavků zákona o metrologii a souvisejících právních předpisů. V příslušné organizaci. Václav Edr 23

24 Povinnosti organizací a metrologické předpisy Zákon č. 505/1990 Sb., o metrologii 19 Registrace subjektů (1) Subjekty, které hodlají opravovat stanovená měřidla nebo provádět jejich montáž, jsou povinny podat žádost o registraci Českému metrologickému institutu. Pokud má žadatel pro náležitý výkon činnosti vytvořeny potřebné předpoklady, podrobněji stanovené vyhláškou, Český metrologický institut registraci provede a vydá o tom osvědčení. Náležitosti žádosti o registraci a osvědčení o registraci stanoví ministerstvo vyhláškou. Český metrologický institut registraci zruší, jestliže zanikly důvody, pro které byla provedena. Subjekt je povinen ohlásit Českému metrologickému institutu trvalé ukončení registrované činnosti. Václav Edr 24

25 Povinnosti organizací a metrologické předpisy Subjekt, který provádí montáž stanovených měřidel musí být držitelem registrace k montáži. Osvědčení o registraci měřidel vydává ČMI. V registraci je uvedeno: Registrovaný subjekt Předmět registrace Zodpovědná osoba Přidělená značka Podmínky registrace Evidenci vydaných registrací k montáži stanovených měřidel vede ČMI. Václav Edr 25

26 Povinnosti organizací a metrologické předpisy Příklad montážních značek: U starších registrací jsou možné i jiné tvary, které jsou vždy jednoznačně definované Václav Edr 26

27 Zajištění měřidel a metrologické předpisy ČSN EN Měřidla tepla musí mít ochranné zařízení, kterým mohou být zaplombována takovým způsobem, aby po zaplombování neexistovala možnost rozebírání, odstranění nebo záměny měřidla tepla nebo jeho nastavovacích zařízení bez poškození zařízení nebo plomby. Osazení plomb řeší plombovací plán, který je součástí dokumentace měřidla Václav Edr 27

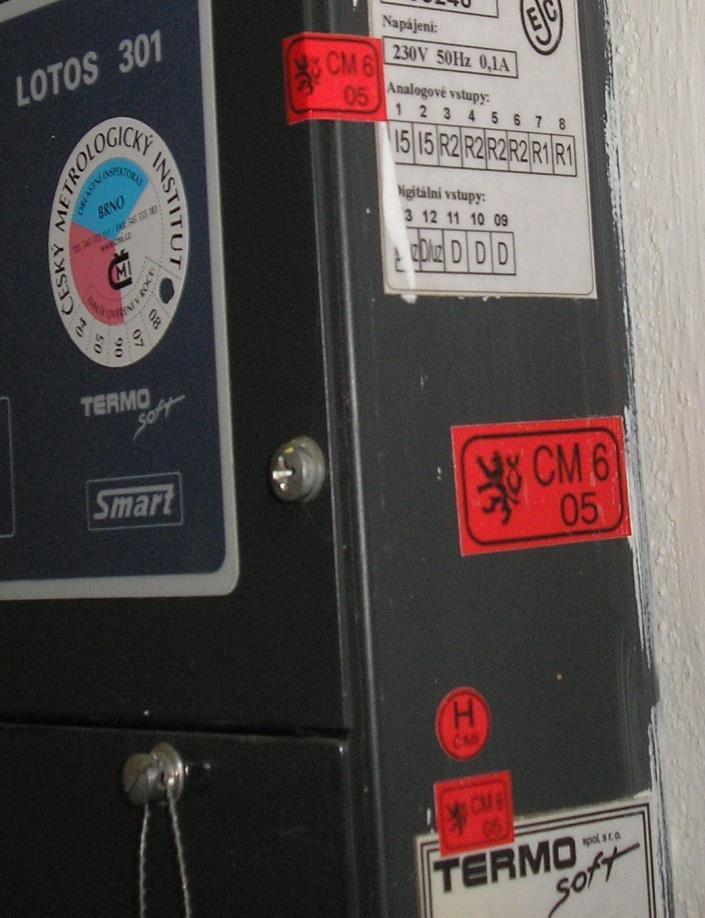

28 Zajištění měřidel a metrologické předpisy Místa osazení úředních a montážních značek jsou vyznačena na plombovacím plánu. Poškozením nebo odstraněním úřední značky zanikla platnost ověření měřidla. Václav Edr 28

29 Zajištění měřidel a metrologické předpisy Platnost tohoto snímače průtokoměru zanikla poškozením úřední značky. Tím celé kombinované měřidlo nesplňuje požadavky na stanovené měřidlo. Václav Edr 29

30 Měření tepla a používaná měřidla Zdroj: ČSN EN září 2008 Václav Edr 30

31 Měření tepla a zákon číslo 458/2000 Sb. 78 Měření (1) Povinností dodavatele tepelné energie je dodávku tepelné energie měřit, vyhodnocovat a vyúčtovat odběrateli tepelné energie podle skutečných parametrů teplonosné látky a údajů měřicího zařízení, které na svůj náklad osadí, zapojí, udržuje a pravidelně ověřuje správnost měření v souladu se zvláštním právním předpisem 12 ). Odběratel tepelné energie má právo na ověření správnosti odečtu naměřených hodnot. V případě, že předávací stanice slouží pro dodávku tepelné energie pouze pro jeden objekt, lze instalovat měření 12 ) tepelné energie na vstupu nebo na výstupu z této předávací stanice. (2) Vznikla-li pochybnost o správnosti údajů měření nebo byla-li zjištěna závada na měřicím zařízení, je dodavatel tepelné energie povinen na základě písemné žádosti zákazníka do 30 dnů ověřit správnost měření a v případě zjištěné závady měřicí zařízení vyměnit. Zákazník je povinen poskytnout k výměně měřicího zařízení nezbytnou součinnost. Je-li zjištěna závada měřicího zařízení, hradí náklady spojené s jeho přezkoušením a výměnou dodavatel tepelné energie. Není-li závada zjištěna, hradí tyto náklady zákazník. Toto ustanovení se použije obdobně též na dodávky tepelné energie distributorům tepelné energie, pokud smlouva o dodávce tepelné energie nestanoví jinak. (3) Jakýkoli zásah do měřicího zařízení bez souhlasu dodavatele tepelné energie se zakazuje. 12 ) Zákon č. 505/1990 Sb., o metrologii Václav Edr 31

32 Metody měření tepla v páře a kondenzátu 1 Přímá metoda stanovení tepla v přehřáté vodní páře. (MPM 18-95) Metoda využívá měření objemu vodní páry s následným přepočtem na hmotnostní množství za pomoci hustoty vodní páry (vyžaduje měření teploty a tlaku vodní páry) nebo měření hmotnosti vodní páry. Na základě měření tlaku a teploty vodní páry je následně stanovena entalpie vodní páry. 1 2 P T 3 4 PÁRA LEGENDA 1 - vyhodnocovací jednotka 2 - měřidlo pretečeného množství páry 3 - snímač tlaku páry 4 - snímač teploty páry Václav Edr 32

33 Metody měření tepla v páře a kondenzátu 2 Metoda stanovení tepla v kondenzátu. (MPM 18-95) Metoda využívá měření objemu kondenzátu s následným přepočtem na hmotnostní množství za pomoci hustoty kondenzátu (vyžaduje měření teploty kondenzátu) nebo měření hmotnosti kondenzátu. Na základě měření teploty kondenzátu je následně stanovena entalpie kondenzátu. 1 T 3 KONDENZÁT 2 LEGENDA 1 - vyhodnocovací jednotka 2 - měřidlo pretečeného množství kondenzátu 3 - snímač teploty kondenzátu Václav Edr 33

34 Metody měření tepla v páře a kondenzátu 3 Nepřímá metoda stanovení tepla v přehřáté vodní páře. (MPM 18-95) Metoda využívá měření objemu kondenzátu (vzniklého po úplné kondenzaci vodní páry ), s následným přepočtem na hmotnostní množství za pomoci hustoty kondenzátu (vyžaduje měření teploty kondenzátu). Na základě měření tlaku a teploty vodní páry je následně stanovena entalpie vodní páry. 1 P 4 t 5 PÁRA t 3 KONDENZÁT 2 LEGENDA 1 - vyhodnocovací jednotka 2 - měřidlo množství kondenzátu 3 - snímač teploty kondenzátu 4 - snímač tlaku páry 5 - snímač teploty páry Václav Edr 34

35 Metody měření tepla v páře a kondenzátu 4 Náhradní metoda stanovení tepla v mokré vodní páře. (MPM 18-95) Metoda využívá měření objemu kondenzátu (vzniklého po úplné kondenzaci vodní páry), s následným přepočtem na hmotnostní množství za pomoci hustoty kondenzátu (vyžaduje měření teploty kondenzátu). Na základě měření tlaku a teploty vodní páry je následně stanovena entalpie, odpovídající syté vodní páře. Stanovené teplo je korigováno součinitelem dohodnutým mezi dodavatelem a odběratelem tepla. 1 P 4 T 5 PÁRA T 3 KONDENZÁT 2 LEGENDA 1 - vyhodnocovací jednotka 2 - měřidlo protečeného množství kondenzátu 3 - snímač teploty kondenzátu 4 - snímač tlaku páry 5 - snímač teploty páry Václav Edr 35

36 Metody měření tepla v páře a kondenzátu 5 Náhradní metoda stanovení tepla v mokré vodní páře modifikace pro přímé měření. (MPM 18-95) Při poklesu parametrů páry pod mez sytosti lze u přímé metody stanovit teplo v mokré páře modifikací náhradní metody. Modifikovaná metoda využívá korigovanou hmotnost páry, odpovídající syté páře a korigovanou entalpii, odpovídající syté páře. Vzhledem k velmi obtížnému stanovení korekčního součinitele hmotnosti a velké celkové chybě, je tento způsob měření využíván zcela ojediněle. Vždy si vyžaduje individuální hodnocení konkrétního měřícího místa. 1 2 P T 3 4 PÁRA LEGENDA 1 - vyhodnocovací jednotka 2 - měřidlo pretečeného množství páry 3 - snímač tlaku páry 4 - snímač teploty páry Václav Edr 36

37 Metody měření tepla v páře a kondenzátu Podmínky pro měřidla: (MPM 18-95) Přímá metoda měřič tepla jako celek je stanovené měřidlo, přičemž musí mít blokování režimu mokré páry nebo zabezpečení přechodu na náhradní metodu. Nepřímá metoda měřič tepla jako celek je stanovené měřidlo, přičemž musí mít blokování režimu mokré páry nebo zabezpečení přechodu na náhradní metodu. Náhradní metoda měřič tepla jako celek není stanovené měřidlo (je pracovním měřidlem), i když musí používat ve svém komplexu jako jednotlivé členy měřiče stanovená měřidla k měření jednotlivých veličin. Metoda stanovení tepla v kondenzátu - měřič tepla jako celek je stanovené měřidlo. Měření a vyhodnocování dodávek tepla předaného vodní parou a obsaženého ve vráceném kondenzátu si vzhledem ke své náročnosti vyžaduje individuální přístup k měřícímu místu. Václav Edr 37

38 Měření tepla voda jako teplonosná látka ČSN EN Měřidla tepla - Část 1: Všeobecné požadavky ČSN EN Měřidla tepla - Část 2: Konstrukční požadavky ČSN EN Měřidla tepla - Část 3: Rozhraní a výměna dat ČSN EN Měřidla tepla - Část 4: Zkoušky pro schválení typu ČSN EN Část 5: Zkoušky pro prvotní ověření ČSN EN Část - 6: Instalace, uvedení do provozu, sledování činnosti a údržba Václav Edr 38

39 Měření tepla voda jako teplonosná látka Václav Edr 39

40 Měření tepla voda jako teplonosná látka Požadavky na měření základních hodnot Průtokoměr - objemový průtok Volba správného rozsahu průtokoměru Správná montáž - neovlivnitelnost Snímače teploty teplota Volba vhodného použitého typu snímače Správná montáž - neovlivnitelnost Kalorimetr přepočet na hmotnostní protečené množství a výpočet tepla Přesnost výpočtu Rychlost výpočtu rychlost vzorkování jednotlivých měřených veličin Rozsah hodnot garantovaná přesnost při teplotním rozdílu t = 5K, t = 3K, Vliv vedlejších vlivů teplotní závislost Václav Edr 40

41 Měření teplé vody na patě objektu Požadovaná přesnost měření a základní požadavky na měřidlo podle MPM Chybou měření se v tomto případě rozumí chyba měření spotřebované vody v objektu. Chyba je stanovena shodná pro obě metody měření. Způsob odběru teplé vody není závislý na způsobu měření. Odebírané množství je závislé na chování odběratelů, které metoda měření neovlivní. Měřidlo musí odpovídat provozním stavům na místě, není možné vyžadovat, aby se parametry média regulovaly podle měřidla. a) v laboratorních podmínkách na zkušebně ± 5 % v rozsahu průtoků Q 1 Q Q 2 ± 3 % v rozsahu průtoků Q 2 Q Q 4 b) v provozu ± 10 % v rozsahu průtoků Q 1 Q Q 2 ± 6 % v rozsahu průtoků Q 2 Q Q 4 MPM stanovuje detailní požadavky na měřidla, přesnost jednotlivých členů i celé sestavy měření, včetně dalších provozních podmínek. Dodržení těchto požadavků a správnou funkci musí garantovat jednotlivý výrobci, případně dovozci měřidel. Václav Edr 41

42 Měření teplé vody na patě objektu Metoda A (MPM 22-07) vstup cirkulace teplé vody do objektu výstup cirkulace teplé vody z objektu měření teplé vody odebrané v objektu V Ý M Ě N Í K T E P L A cirkulace teplé vody v objektu odběry teplé vody v objektu LEGENDA měřidlo cirkulační čerpadlo zpětná klapka směr proudění Václav Edr 42

43 Měření teplé vody na patě objektu Metoda B (MPM 22-07) vstup cirkulace teplé vody do objektu měření teplé vody odebrané v objektu t odběry teplé vody v objektu výstup cirkulace teplé vody z objektu vyhodnocovací člen t cirkulace teplé vody v objektu LEGENDA měřidlo t zpětná klapka Václav Edr 43

44 Měření teplé vody na patě objektu MPM definuje technické a metrologické požadavky na měřidla pro obě metody měření Je nutné zdůraznit požadavek na chybu měření u vodoměrů použitých pro metodu B Maximální chyba měření průtoku vody použitých vodoměrů v sestavě měření podle metody B v celém rozsahu průtoku: Jednotlivé vodoměry samostatně ± 0,5 % Vzájemná chyba vodoměrů v jedné sestavě ± 0,3 % V žádném případě nelze použít běžné vodoměry do sestavy pro měření podle metody B. Václav Edr 44

45 Měření tepla pro potřeby vyhlášky č. 145/2016 Sb. Vyhláška č. 145/2016 Sb., o vykazování a evidenci elektřiny a tepla z podporovaných zdrojů a k provedení některých dalších ustanovení zákona o podporovaných zdrojích energie (vyhláška o evidenci a vykazování) 2 vymezení pojmů: Pro účely této vyhlášky se rozumí a) zdrojem energie obnovitelný zdroj, druhotný zdroj nebo neobnovitelný zdroj, b) přímou metodou měření měření stanoveným měřidlem podle zákona o metrologii, které je určeno pro stanovení hodnoty měřené veličiny v případě tepla v joulech, v případě spotřebovaného paliva v kilogramech u pevných paliv a v metrech krychlových u plynných nebo kapalných paliv nebo v násobcích uvedených jednotek, a c) nepřímou metodou měření měření, které nespadá pod přímou metodu měření podle písmene b). Pozor přímá a nepřímá metoda definovaná pro účely této VYHLÁŠKY není shodná s popisem těchto metod uvedených v MPM Václav Edr 45

46 Měření tepla pro potřeby vyhlášky č. 145/2016 Sb. 7 Způsob měření množství paliva, elektřiny a tepla: (4) Výrobce elektřiny z vysokoúčinné kombinované výroby elektřiny a tepla zajistí měření množství a) vyrobené elektřiny na svorkách generátoru stanovenými měřidly podle zákona o metrologii a způsobem podle vyhlášky o měření elektřiny, b) užitečného tepla měřidly využívajícími přímou metodu měření s výjimkou případů uvedených v odstavci 5 a c) spotřebovaného paliva měřidly využívajícími přímou metodu měření s výjimkou případů uvedených v odstavci 6. Václav Edr 46

47 Měření tepla pro potřeby vyhlášky č. 145/2016 Sb. 7 Způsob měření množství paliva, elektřiny a tepla: (5) Je-li podle posudku energetického specialisty oprávněného ke zpracování energetického auditu a energetického posudku měření přímou metodou měření ekonomicky neefektivní, je možné v případě měření podle odstavce 4 písm. b) použít nepřímou metodu měření. Součástí posudku energetického specialisty je také vyjádření, zda lze v případě využití nepřímé metody měření použít pracovní měřidlo. V případě použití nepřímé metody měření, kdy je nosným médiem pára, se použijí měřidla podle české technické normy ČSN EN ISO ). Použije-li výrobce pracovní měřidla, zajistí jejich kalibraci podle zákona o metrologii. Největší dovolená chyba při kalibraci těchto měřidel nesmí přesáhnout chybu povolenou pro stanovená měřidla. 2) ČSN EN ISO 5167 (2003) - Měření průtoku tekutin pomocí snímačů diferenčního tlaku vložených do zcela zaplněného potrubí kruhového průřezu Václav Edr 47

48 Měření tepla pro potřeby vyhlášky č. 145/2016 Sb. Energetický specialista je: Identifikuje se číslem energetického specialisty a podpisem Pro zpracování energetických auditů a energetických posudků Oprávnění energetických specialistů Pro kontrolu kotlů a rozvodů tepla Pro kontrolu klimatizačních zařízení Pro hodnocení budov (zpracování PENB) Energetický posudek musí : Být zpracován způsobem a v rozsahu, jak je definováno ve Vyhlášce o en. auditu a en. posudku Být zpracován pouze za účelem definovaným v legislativě (viz výše) Posuzovat pouze plnění kritérií příslušných programů či vyhlášek Být zpracován energetickým specialistou s řádným oprávněním, autorizován a evidován Václav Edr 48

49 Měření tepla pro potřeby vyhlášky č. 145/2016 Sb. 7 Způsob měření množství paliva, elektřiny a tepla: (7) V případě výměny měřidla pro měření tepla nebo paliva z důvodu jeho ověřování, jedná-li se o stanovené měřidlo, či kalibrace, jedná-li se o pracovní měřidlo, nebo z důvodu jeho poruchy se instaluje bezodkladně jiné měřidlo splňující požadavky podle odstavců 2 až 6. Pokud se nejedná o měřidlo, na jehož základě se provádí nárokování provozní podpory tepla a není možné bezodkladně zajistit instalaci jiného měřidla splňujícího požadavky podle odstavců 2 až 6, stanoví se nejvýše po dobu jednoho měsíce množství tepla nebo paliva výpočtem jako průměr naměřených hodnot za předchozí srovnatelné období. V případě měření tepla může být tato lhůta překročena, pokud nelze pro výměnu měřicího zařízení provést nezbytné přerušení dodávky tepla, nejdéle však po dobu 3 měsíců. Václav Edr 49

50 Závěr Dodržování zákonů a předpisů, souvisejících s měřením a používáním stanovených měřidel, je základním předpokladem správného, přesného a spolehlivého měření. Prokazatelně správně naměřené hodnoty jsou základním podkladem odpovědné fakturace, případně pro prokázání oprávněnosti požadavků na státní podporu nebo pro vypočtení odvodů a poplatků. Měřit znamená vědět Leonardo da Vinci ( ) Václav Edr 50

51 Děkuji Vám za pozornost Václav Edr TPM Znalecká kancelář, s.r.o. Tel: Na Chmelnici 490 Mobil: Benešov září 2017 počet listů 51 zpracoval Václav Edr Tento dokument nesmí být rozmnožován jinak než v celkovém počtu listů a bez jakýchkoli změn. Jakékoli části tohoto dokumentu se nesmí rozmnožovat a rozšiřovat v jakékoli podobě a jakýmikoli prostředky. Václav Edr 51
