Diamantové nástroje pro stavebnictví

Transkript

1 Diamantové nástroje pro stavebnictví SOLGA DIAMANT ČESKÁ REPUBLIKA MECHANIK spol. s r. o. Malešická 20a Praha 3 Tel , Fax E.mail: mechanik@ mechanik.cz

2 Bezpečné používání diamantových nástrojů Každý diamantový nástroj je navržen a vyroben pro použití za určitých podmínek, při kterých jsou zaručeny jak nejlepší výkony, tak bezpečná práce. Bezpečnost práce zajistíte, pokud si přečtete a budete dodržovat následující pokyny. POKYNY PRO POUŽÍVÁNÍ: Obvodová rychlost Je základním parametrem každého diamantového nástroje. U nástrojů pro řezání za mokra musí být otáčky přizpůsobeny řezanému materiálu a průměru nástroje. Stroje pro řezání za sucha mají předepsaný průměr nástroje tak, aby byla dodržena správná obvodová rychlost. Výkon 2 3. Bezpečné používání diamantových nástrojů Pro provedení práce je nezbytné mít stroj s dostatečným výkonem. Výkon stroje je určující pro udržování obvodové rychlosti a dosahování náležité produktivity. Chlazení 3 4 / 5. SOLGA DIAMANT "" Chlazení umožňuje u větších nástrojů dosahovat vyšší produktivity. 6 / 7. Kotouče pro řezání za sucha 8 / 9. Diamantové kotouče na stavební materiály/univerzální 10 / 11. Diamantové kotouče na tvrdé/abrazivní materiály 12 / 13. Diamantové kotouče na mramor a vápenec / drážkování / broušení 14 / 15. Kotouče pro řezání za mokra 16 / 17. Diamantové kotouče na stavební materiály (univerzální) 18 / 19. Diamantové kotouče pro zvláštní použití 20. Podlahové řezání Při řezání za mokra chladí proud vody místo kontaktu mezi nástrojem a řezaným materiálem, také odplavuje odbroušený materiál. Při řezání za sucha se nástroj chladí okolním vzduchem. Aby bylo toto chlazení účinné, je třeba rotující nástroj na několik sekund zvednout z místa řezu. BEZPEČNOST Pokud jsou řádně dodržovány následující pokyny, jsou diamantové nástroje bezpečné, rychlé a spolehlivé. Poškození kotoučů Kontrolujte kotouče, zda nejsou poškozeny. Pokud je nalezeno jakékoli poškození, kotouč musí být vyměněn. Ujistěte se, že průměr otvoru v kotouči odpovídá průměru hřídele stroje. Upínání nástroje Při upínání kotouče očistěte plochy na hřídeli a upínacích přírubách. Upněte nástroj pevně tak, aby ho nebylo možné protočit rukou. Ochranné prostředky Je naprosto nezbytné vždy používat osobní ochranné prostředky a kryty na stroji. OCHRANNÉ PROSTŘEDKY OBSLUHY Pro bezpečnou práci s diamantovými kotouči je nezbytné používat: Chrániče sluchu Respirátor Ochranu očí 21. Řezače spár 22 / 23. Diamantové kotouče na čerstvý beton / vyzrálý beton / asfalt Používejte pracovní brýle Používejte chrániče sluchu Používejte pracovní rukavice Používejte respirátor Přečtětesi návod kobsluze Používejte ochranné kryty

3 technologie nové trhy Firma SOLGA DIAMANT si své jméno na poli diamantových nástrojů buduje již 40 let za pomoci investic, jejichž objem se stále zvyšuje. Vždy je na špičce v technologii, používaném strojním vybavení i výrobních Prodeje výrobků do více než postupech. SOLGA může nabídnout nejvyšší kvalitu všech svých výrobků. p a d e s á t i z e m í p ě t i k o n t i n e n t ů j s o u z d r o j e m velkého množství zkušeností, které umožňují firmě SOLGA DIAMANT přizpůsobovat se potřebám každého z trhů, 4 upravovat a vyvíjet nástroje 5 p ř e s n ě s p l ň u j í c í r ů z n é požadavky pro nejrůznější způsoby použití. výzkum a vývoj kvalita V historii firmy SOLGA DIAMANT byl vždy kladen velký důraz na neustálý výzkum a vývoj všech výrobků. Vlastní laboratoře umožňují firmě SOLGA průběžné inovování výrobků s cílem zvyšovat jejich výkonnost, rychlost, produktivitu a kvalitu. Od výběru vstupních materiálů, přes výrobní proces, distribuci, poprodejní servis a samozřejmě výzkum a vývoj klade SOLGA DIAMANT důraz nejen na běžný systém řízení kvality, ale spoléhá na plně prověřený a certifikovaný systém řízení kvality. Výsledkem je certifikát ISO 9001, který už déle než čtyři roky drží firmu SOLGA DIAMANT na špici mezi výrobci diamantových nástrojů z celého světa.

4 Kotouče pro řezání za sucha Geometrie segmentů kotoučů Správná řezná rychlost pro řezání za sucha musí být v rozmezí 60 až 80 m/s, podle druhu řezaného materiálu. Řezací stroje mají výrobcem nastavené otáčky podle průměru kotouče, pro který jsou Segmentové Celoobvodový segment určeny. Z tohoto důvodu je důležité používat pro každý stroj kotouče předepsaného průměru, aby Kotouče s laserem navařovanými segmenty Turbo mohlo být dosahováno co nejvyšší výkonnosti a řádného chlazení kotouče. nabízejí díky svému tvaru vyšší výkon a Mají své uplatnění tam, kde zákazník požaduje Kotouče SOLGA DIAMANT pro řezání za sucha jsou barevně odlišeny podle druhu materiálu, pro řeznou rychlost. nejvyšší kvalitu řezu. který jsou určeny Segmentové kotouče umožňují díky svému Tlak v místě řezu je nižší než u segmentového Červené na tvrdé materiály, Modré univerzální a Černé na abrazivní materiály. tvaru agresivnější přístup k řezanému kotouče, proto musí být pojivo měkčí. materiálu. Mají odolnější pojivo i diamant, což vede k Červená: tvrdé a méně Modrá: univerzální kotouče Černá: abrazivní materiály vyšší životnosti. abrazivní materiály pro použití ve stavebnictví (otěruvzdorné materiály) Kvůli náročným podmínkám při Kvalitní univerzální kotouče Pro řezání vysoce abrazivních řezání těchto materiálů musí jsou určeny na všechny druhy materiálů je nutné použít tvrdé Turbo Laser: RIM b ý t v y s o k á k v a l i t a i stavebních materiálů (tvrdé i pojivo, které udrží diamantová Díky svým zkušenostem v této oblasti a podle Kotouče navržené pro použití tam, kde je koncentrace diamantu. abrazivní). Tvrdost pojiva je zrna v segmentu po celou požadavků trhu vyvinula firma SOLGA vyžadován nejhladší řez bez odštípaných hran. 6 Na druhou stranu musí být střední mezi červenými a dobu jejich životnosti. DIAMANT tento nový typ kotouče. Doporučuje se na keramiku a dlaždice. 7 použito měkčí pojivo, aby se černými kotouči, koncentrace K o n c en t r a ce a k v a l i t a Nový typ kotouče kombinuje vysoký výkon opotřebená diamantová zrna diamantu je nižší než u diamantu musí být u těchto kotoučů s laserem navařovanými segmenty u v o l n i l a a m o h l a b ý t červených a černých kotoučů. materiálů vysoká, aby byla a lepší chlazení díky odděleným segmentům nahrazena ostrými, což umožní Výkonnost a kvalita řezu je zajištěna správná řezná s kvalitním řezem vlastním turbo segmentům. nepřerušovanou práci. vynikající pokud jsou řezány rychlost a životnost, ale také střídavě tvrdé i abrazivní aby snesl vysoké teploty při materiály. výrobě segmentů. Tvrdé materiály: křemenec rula žula porfyr čedič vyzrálý beton železobeton žáruvzdorné cihly Abrazivní materiály: křemičitý pískovec vápencový pískovec pemza čerstvý beton betonové dlaždice betonové bloky děrované cihly křemičité teraco

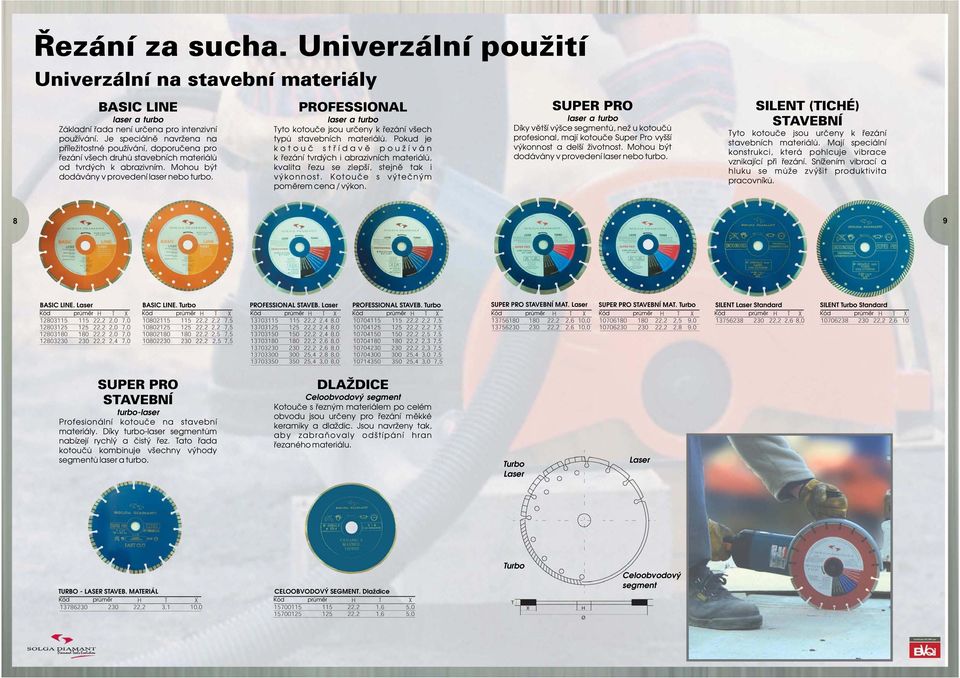

5 Řezání za sucha. Univerzální použití Univerzální na stavební materiály BASIC LINE Základní řada není určena pro intenzivní používání. Je speciálně navržena na příležitostné používání, doporučena pro řezání všech druhů stavebních materiálů od tvrdých k abrazivním. Mohou být dodávány v provedení laser nebo turbo. PROFESSIONAL Tyto kotouče jsou určeny k řezání všech typů stavebních materiálů. Pokud je k o t o u č s t ř í d a v ě p o u ž í v á n k řezání tvrdých i abrazivních materiálů, kvalita řezu se zlepší, stejně tak i výkonnost. Kotouče s výtečným poměrem cena / výkon. SUPER PRO Díky větší výšce segmentů, než u kotoučů profesional, mají kotouče Super Pro vyšší výkonnost a delší životnost. Mohou být dodávány v provedení laser nebo turbo. SILENT (TICHÉ) STAVEBNÍ Tyto kotouče jsou určeny k řezání stavebních materiálů. Mají speciální konstrukci, která pohlcuje vibrace vznikající při řezání. Snížením vibrací a hluku se může zvýšit produktivita pracovníků. 8 9 BASIC LINE. Laser BASIC LINE. Turbo PROFESSIONAL STAVEB. Laser PROFESSIONAL STAVEB. Turbo SUPER PRO STAVEBNÍ MAT. Laser SUPER PRO STAVEBNÍ MAT. Turbo SILENT Laser Standard SILENT Turbo Standard SUPER PRO STAVEBNÍ turbo-laser Profesionální kotouče na stavební materiály. Díky turbo-laser segmentům nabízejí rychlý a čistý řez. Tato řada kotoučů kombinuje všechny výhody segmentů. DLAŽDICE Celoobvodový segment Kotouče s řezným materiálem po celém obvodu jsou určeny pro řezání měkké keramiky a dlaždic. Jsou navrženy tak, ab y zabra ňoval y odš tí pání hran řezaného materiálu. Turbo Laser Laser TURBO - LASER STAVEB. MATERIÁL CELOOBVODOVÝ SEGMENT. Dlaždice Turbo Celoobvodový segment

6 Řezání za sucha Tvrdé a abrazivní materiály PROFESSIONAL NA TVRDÉ MATERIÁLY Profesionální kotouče na tvrdé materiály jsou navrženy a vyráběny k řezání tvrdých materiálů jako žula, železobeton apod. Mají vysokou koncentraci diamantu, která umožňuje velmi výkonné řezání. Mohou být dodávány v provedení laser nebo turbo. SUPER PRO NA TVRDÉ MATERIÁLY Tyto kotouče byly navrženy pro ty, kteří hledají za své peníze výkon a životnost. Toho bylo dosaženo vyššími segmenty a kvalitními diamanty. Mohou být dodávány v provedení laser nebo turbo. PROFESSIONAL NA ABRAZIVNÍ MATERIÁLY Profesionální kotouče na abrazivní m a t e r i á l y j s o u u r č e n y k ř e z á n í nejabrazivnějších materiálů, které způsobují největší opotřebení pojiva, například asfalt, pískovec apod. Tyto kotouče mají vysoký výkon ve všech typech abrazivních materiálů. SUPER PRO NA TVRDÉ MATERIÁLY Tyto kotouče jsou určeny pro ty, kteří hledají za své peníze výkon a životnost, toho bylo dosaženo vyššími segmenty a kvalitními diamanty. Mohou být dodávány v provedení laser nebo turbo PROFESSIONAL TVRDÉ MAT. Laser PROFESSIONAL TVRDÉ MAT. Turbo SUPERPRO TVRDÉ MAT. Laser SUPERPRO TVRDÉ MAT. Turbo PRO ABRAZIVNÍ MAT. Laser PRO ABRAZIVNÍ MAT. Turbo SUPERPRO ABRAZIVNÍ MAT. Laser SUPERPRO ABRAZIVNÍ MAT. Turbo Super Pro na tvrdé a abrazivní materiály turbo laser Profesionální turbo-laser kotouče k řezání tvrdých a abrazivních materiálů jsou určeny k používání na všech typech vysokovýkonných strojů. Porcelán/tvrdá keramika celoobvodové a turbo velmi jemné Kotouče s řezným materiálem po celém o b v o d u js o u u r č en y p r o ře z á n í keramick ých materiá lů jako jsou porcelán/tvrdá keramika. Kotouče turbo extra jsou určeny pro jemné práce s tvrdými materiály. SILENT (TICHÉ) NA ABRAZIVNÍ MATERIÁLY SILENT (TICHÉ) NA TVRDÉ MATERIÁLY Tyto kotouče mají speciální konstrukci, Tyto kotouče jsou určeny k řezání tvrdých která pohlcuje vibrace vznikající při řezání. Díky sníženému hluku se snižuje únava materiálů. Mají speciální konstrukci, která pohlcuje vibrace vznikající při řezání. Díky obsluhy, tím se zvyšuje její výkon a sníženému hluku se snižuje únava obsluhy, produktivita. Tyto kotouče jsou vhodné na tím se zvyšuje její výkon a produktivita. abrazivní materiály, mohou být dodávány v provedení laser nebo turbo. TURBO - LASER TVRDÉ MATERIÁLY TURBO - LASER ABRAZIVNÍ MAT. CELOOBVODOVÝ SEGMENT VELMI JEMNÝ Turbo SILENT Laser Abrazivní mat. SILENT Turbo Abrazivní mat. SILENT Laser Tvrdé mat. SILENT Turbo Tvrdé mat.

7 Nástroje na úpravy povrchů za sucha JEDNOŘADÉ BRUSNÉ TALÍŘE Tyto brusné talíře jsou určeny pro jednoduché brousicí práce. Jedna řada diamantových segmentů má dostatečný brusný výkon na hrubé broušení. Mohou být dodávány s upínáním na hřídel se závitem nebo s otvorem 22,2 mm. DVOUŘADÉ BRUSNÉ TALÍŘE Brusné talíře se dvěma řadami segmentů mají větší brusnou plochu, jsou vhodné na hrubé broušení tvrdých materiálů. Mohou být dodávány s upínáním na hřídel se závitem nebo s otvorem 22,2 mm. VÝKONNÝ TALÍŘ NA HRUBOVÁNÍ Tyto talíře jsou určeny pro broušení v co nejkratším čase. Mají velkou styčnou plochu s broušeným materiálem, která zajišťuje vysoký brusný výkon. Mohou být dodávány s upínáním na hřídel se závitem nebo s otvorem 22,2 mm. Kotouče na suché řezání mramoru a skelných vláken GALVANICKY POKOVENÉ Řezací kotouče vyrobené elektrolytickým procesem. Speciálně vyvinuté k řezání měkkých materiálů jako jsou plasty a sklolamináty. GALVANICKY POKOVENÉ Segmentové řezací kotouče vyrobené elektrolytickým procesem. Zvláště se doporučují k řezání křehkých materiálů jako jsou mramor, pryskyřice a vlákna JEDNOŘADÉ BRUSNÉ TALÍŘE DVOUŘADÉ BRUSNÉ TALÍŘE VÝKONNÝ TALÍŘ NA HRUBOVÁNÍ GALVANICKY POKOVENÉ NA PLASTY GALVANICKY POKOVENÉ NA MRAMOR A PRYSKYŘICE Kód upínání průměr Kód upínání průměr Kód upínání průměr DRÁŽKOVACÍ KOTOUČE NA STAVEBNÍ MATERIÁLY Segmentové kotouče na hrubé řezání, drážkování a čištění spár ve zdivu. Pro práci za sucha. Tyto kotouče jsou určeny pro použití v suchém vápencovém betonu. DRÁŽKOVACÍ KOTOUČE NA ABRAZIVNÍ MATERIÁLY Segmentové kotouče na hrubé řezání, drážkování a čištění spár ve zdivu v abrazivních materiálech. Pro práci za sucha. Tyto kotouče jsou určeny pro použití v suchém křemičitém betonu. DRÁŽKOVACÍ KOTOUČE NA STAV. MAT. DRÁŽKOVACÍ KOTOUČE NA STAV. MAT.

8 Řezání za mokra Geometrie segmentů kotoučů Se svojí zcela novou stolovou pilou nastavila Nízké otáčky při řezání tvrdých materiálů Kotouče Solga Diamant byly vyvinuty tak, aby se přizpůsobily Solga Diamant nová měřítka v navrhování jsou doporučovány, aby se předešlo jakékoli situaci. strojů tohoto druhu. vyhlazení diamantovýchsegmentů. Rozlišují se následujícími tvary drážek kotoučů: BL S přihlédnutím k důležitosti obvodové Vysoké otáčky při řezání abrazivních rychlosti při řezání za mokra, vyvinulo materiálů jsou doporučovány, pro lepší BL/AL1 otevřená drážka. oddělení výzkumu a vývoje firmy Solga odvod řezného odpadu z řezu, tím se sníží Otevřená drážka umožňuje dosahovat vysokých řezných Diamant první stolovou pilu s regulací opotřebení kotouče. rychlostí díky většímu prostoru mezi segmenty. AL 1 14 otáček. Kombinace barevného značení kotoučů Tento stroj byl vyvinut proto, aby bylo možné Solga (červená pro tvrdé materiály, modrá LA/LAR uzavřená drážka. využít celý potenciál kotoučů Solga pro smíšené materiály a černá pro abrazivní Navržena ke získání vyšší výkonnosti díky blízkosti segmentů, Diamant. materiály) a vhodných otáček stolové pily, kotouče mají vyšší životnost a zvýšenou ochranu. LA Díky regulaci otáček je možné vždy zvolit ty činí její používání velmi snadným. nejvhodnější pro každý řezaný materiál. Tím Chlazení je další klíčovou podmínkou při LACC uzavřenáúzká drážka. pádem mohou být řezné kvality a řezání za mokra. Při účinném chlazení se Hlavním cílem tohoto řešení je dosáhnout čistšího řezu díky menší výkonnost diamantových kotoučů zlepší výkonnost a prodlouží životnost vzdálenosti mezi segmenty. LAR podstatně lépe využity. kotouče. Celoobvodový segment. Při řezání tvrdých materiálů jsou výhodnější Vícerychlostní pila je vybavena chladicím Kotouče navržené speciálně pro řezání křehkých materiálů, jako nízké otáčky, při řezání abrazivních systémem, který proud vody směřuje přímo je keramika, dlaždice a tvrdá keramika a pro použití tam, kde se materiálů se upřednostňuje práce při namísto řezu. LACC vyžaduje vysoká kvalita řezu. vysokých otáčkách. 15 Volba kotouče závisí na řezaném materiálu: Modrý - univerzální na stavební materiály Modrý s červeným pruhem - tvrdé materiály Modrý s černým pruhem - abrazivní materiály Oranžový - základní řada (středně tvrdé a měkké materiály) Měkká keramika Tvrdá keramika Mramor Teraco Tabulka obvodových rychlostí Mramor Teraco Žáruvzdorné materiály Žula Křemenec Stavební materiály Keramika Beton Obvodová rychlost Doporučená obvodová rychlost podle řezaného materiálu Velké krystaly Střední tvrdost Tvrdý a hutný Velmi tvrdý s křemeny Vápenaté Střední Křemičité Nízký obsah křemene Vysoký obsah křemene Běžné Tvrdé Abrazivní Vyzrálý a tvrdý Asfalt a vyzrálý beton Čerstvý a abrazivní Otáčky (ot/min) v závislosti na obvodové rychlosti a průměru kotouče. Průměr Celoobvodový segment Expert master - špičkový univerzální Žáruvzdorné materiály Žula Kamenina/tvrdá keramika

9 Řezání za mokra Univerzální použití. Univerzální na stavební materiály. BASIC LINE Základní řada nabízí velmi dobrý výkon, pokud je kotouč střídavě používán k řezání tvrdých i abrazivních materiálů. Je to základní kotouč SOLGA DIAMANT, s laserem navařovanými segmenty pro řezání za mokra na stolové pile. STANDARD UNIVERZÁLNÍ Profesionální univerzální kotouče na všechny druhy stavebních materiálů s laserem navařovanými segmenty. PROFESSIONAL NA TVRDÉ MATERIÁLY Profesionální k otouče, s laserem navařovanými segmenty, do stolové pily na řezání tvrdých zdicích materiálů, vyrobené z vysoce kvalitních diamantů. PROFESSIONAL NA ABRAZIVNÍ MATERIÁLY P ro f e si o n á l n í k o t o u č, s l a s e r em navařovanými segmenty, do stolové pily na řezání abrazivních zdicích materiálů. Nabízí vysoký výkon a řezné rychlosti BASIC LINE Kód průměr STANDARD - LAR STANDARD - BL TVRDÉ MATERIÁLY - LAR TVRDÉ MATERIÁLY - BL ABRAZIVNÍ MAT. - LAR ABRAZIVNÍ MAT. - BL EXPERT MASTER Kvalitní kotouče do stolové pily na řezání všech druhů zdicích materiálů, tvrdých i abrazivních. Špičkové kotouče, s laserem navařovanými segmenty, pro stolové pily na řezání za mokra, poskytuje výtečný výkon i kvalitu řezu. EXPERT MASTER - LAR EXPERT MASTER - BL/AL1

10 Řezání za mokra Kotouče pro zvláštní použití. KAMENINA Segmentový kotouč navržený na řezání velmi tvrdých dlaždic, např. z tvrdé keramiky. Hodně uzavřená drážka umožňuje výtečně čistý řez a také obnažování ostrých diamantových zrn. MĚKKÁ KERAMIKA, CELOOBVODOVÝ Kotouč s celoobvodovým segmentem na řezání za mokra umožňuje velmi čistý a kvalitní řez. Je navržen speciálně na měkkou keramiku, kde je důležitá dokonalá výsledná kvalita řezu. TVRDÁ KERAMIKA, CELOOBVODOVÝ Kotouč s celoobvodovým segmentem pro řezání za mokra. Je vyroben z vysoce kvalitního diamantu na řezání velmi tvrdé keramiky, porcelánu. MARAMOR Kotouč navržený speciálně na řezání mramoru a vápence tak, aby bylo dosahováno nejlepší kvality řezu a vysokého výkonu KAMENINA Kód průměr RIM MĚKKÁ KERAMIKA RIM PRO MĚKKÁ KERAM. RIM TVRDÁ KERAMIKA RIM PRO TVRDÁ KERAM. MRAMOR TERACO Kotouče na řezání terasa se dodávají se třemi variantami pojiva: měkké, střední a tvrdé teraco. Zvolení správného typu pojiva se projeví nejlepšími výsledky při daném nasazení. ŽÁRUVZDORNÉ MATERIÁLY Profesionální kotouče na žáruvzdorné materiály (např. šamot, vyzdívky pecí apod.). Je možné volit z celé řady produktů v závislosti na procentním obsahu hliníku. ŽULA Kotouč na řezání žuly za mokra. Kvalita diamantu i pojiva umožňuje vynikající výkonnost a rychlé řezání. TERACO - LAR ŽÁRUVZDORNÉ MATERIÁLY - LAR ŽULA - Al1

11 Podlahové řezání Řezače spár Otáčky stroje musejí být přizpůsobeny řezanému materiálu. Dalším velmi důležitým parametrem je průměr kotouče. Výběr vhodného kotouče závisí na řezaném materiálu: Přizpůsobení se různým požadavkům při řezání betonu a asfaltu je u řezačů spár Solga možné zajistit buď regulátorem otáček nebo volbou jiného průměru kotouče. Černý s červeným pruhem. Označuje kotouče určené k řezání vyzrálého Jednoduché nastavování řezače spár betonu. Tento materiál je tvrdý a málo abrazivní, proto mají tyto kotouče pomáhá obsluze pracovat rychle a úsporně. vysoký obsah kvalitního diamantu a měkčí pojivo. Svou hospodárností a výkonností určuje novou úroveň řezačů spár ve všech typech betonu a asfaltu. 20 Optimální soulad mezi řezači spár Solga Černý. Označuje kotouče určené k řezání čerstvého betonu a asfaltu. Tyto Diamant a diamantovými kotouči zajišťuje materiály jsou abrazivní, proto mají tyto kotouče segmenty vyrobeny z velmi nepřekonat el nou výkonnost, pomáhá odolného pojiva, aby bylo dosaženo jednak dostatečně dlouhého zadržení dosahovat nejlepších výsledků při všech diamantových zrn, ale také aby segment zůstával ostrý. variantách pracovního nasazení. Řezače mají snadno nastavitelné kolečko pro 21 Černý s bílým pruhem. Označuje kotouče určené k současnému řezání spouštění nebo zvedání kotouče do řezu, pro vyzrálého betonu a asfaltu. Toto řešení spojuje dlouhou dobu zadržení zajištění přesné hloubky řezu. Řezače jsou diamantových zrn v pojivu pro řezáni asfaltu a odkrývání ostrých zrn pro řezání lehké a proto snadno ovladatelné. betonu. Tříkolová konstrukce podvozku umožňuje použití široké řady kotoučů od průměru 350 mm do 600 mm. Tvary řezných kotoučů LAR. Uzavřená drážka Drážka, která umožňuje vysoký výkon díky blízké poloze segmentů, čímž se snižuje jejich opotřebení. Tvar drážky také snižuje napětí v ocelovém kotouči. BLZ. Šikmá drážka Šikmá drážka je navržena speciálně, aby napomáhala vynášení řezného odpadu z místa řezu. Drážka LAR Uzavřená drážka Ochranné segmenty Řezače mohou být osazeny následujícími motory: Zážehový Robin (10 kw a 16,4 kw) Zážehový Honda (9,7 kw a 14,9 kw) Vznětový (7,5 kw) Elektrický (5,2 kw a 11,2 kw) PLASTOVÁ NÁDRŽ NA VODU Řezače spár jsou vybaveny plastovými nádržemi. Plastová nádrž je lehčí a činí stroj univerzálnějším. Svou lehkostí udělá z tohoto stroje nepostradatelného pomocníka při řezání různých stavebních spár. Jelikož při práci s abrazivními m a t e r i á l y d o ch á z í k e zvýš eném u op otřebení ocelového nosiče, jsou některé z nich v drážkách osazeny ochran nými segmenty. Drážka BLZ Šikmá drážka Ochranné segmenty Technické parametry Motor Výrobce Typ Výrobce (kw) 9,7 kw 9,7 kw 14,9 kw Maximální průměr kotouče Maximální hloubka řezu Spouštění motoru Ruční Ruční Elektrické Rozměry (mm) Hmotnost (kg) Uvedené parametry platí pro provedení se zážehovým motorem.

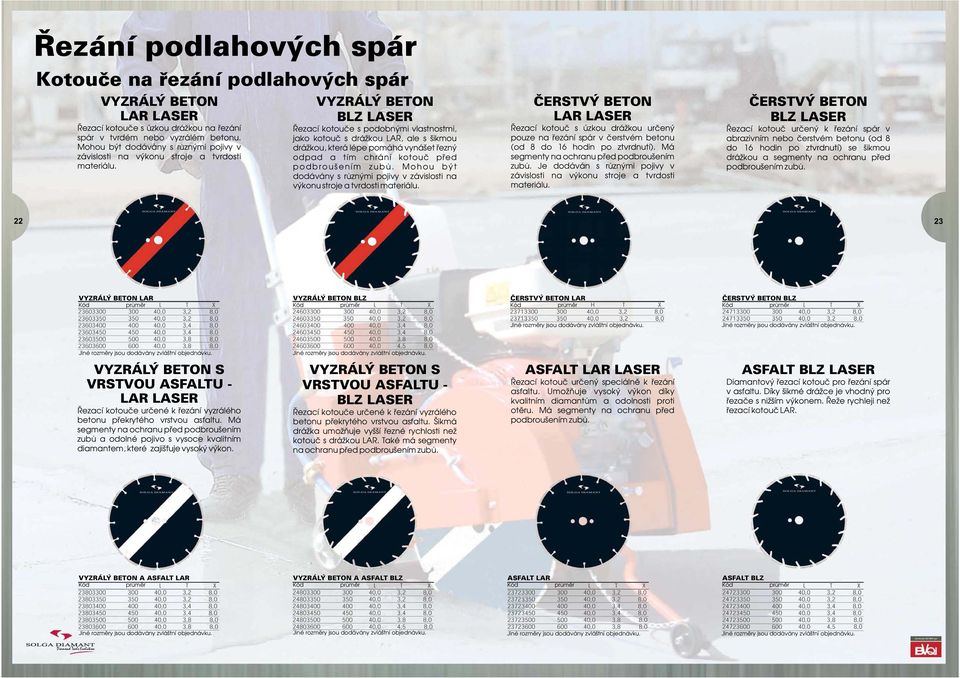

12 Řezání podlahových spár Kotouče na řezání podlahových spár VYZRÁLÝ BETON LAR LASER Řezací kotouče s úzkou drážkou na řezání spár v tvrdém nebo vyzrálém betonu. Mohou být dodávány s různými pojivy v závislosti na výkonu stroje a tvrdosti materiálu. VYZRÁLÝ BETON BLZ LASER Řezací kotouče s podobnými vlastnostmi, jako kotouč s drážkou LAR, ale s šikmou drážkou, která lépe pomáhá vynášet řezný odpad a tím chrání kotouč před p o db ro uš ení m z ub ů. Mo h ou b ý t dodávány s různými pojivy v závislosti na výkonu stroje a tvrdosti materiálu. ČERSTVÝ BETON LAR LASER Řezací kotouč s úzkou drážkou určený pouze na řezání spár v čerstvém betonu (od 8 do 16 hodin po ztvrdnutí). Má segmenty na ochranu před podbroušením zubů. Je dodáván s různými pojivy v závislosti na výkonu stroje a tvrdosti materiálu. ČERSTVÝ BETON BLZ LASER Řezací kotouč určený k řezání spár v abrazivním nebo čerstvém betonu (od 8 do 16 hodin po ztvrdnutí) se šikmou drážkou a segmenty na ochranu před podbroušením zubů VYZRÁLÝ BETON LAR Kód průměr VYZRÁLÝ BETON BLZ ČERSTVÝ BETON LAR ČERSTVÝ BETON BLZ Jiné rozměry jsou dodávány zvláštní objednávku. Jiné rozměry jsou dodávány zvláštní objednávku. Jiné rozměry jsou dodávány zvláštní objednávku. Jiné rozměry jsou dodávány zvláštní objednávku. VYZRÁLÝ BETON S VRSTVOU ASFALTU - LAR LASER Řezací kotouče určené k řezání vyzrálého betonu překrytého vrstvou asfaltu. Má segmenty na ochranu před podbroušením zubů a odolné pojivo s vysoce kvalitním diamantem, které zajišťuje vysoký výkon. VYZRÁLÝ BETON S VRSTVOU ASFALTU - BLZ LASER Řezací kotouče určené k řezání vyzrálého betonu překrytého vrstvou asfaltu. Šikmá drážka umožňuje vyšší řezné rychlosti než kotouč s drážkou LAR. Také má segmenty na ochranu před podbroušením zubů. ASFALT LAR LASER Řezací kotouč určený speciálně k řezání asfaltu. Umožňuje vysoký výkon díky kvalitním diamantům a odolnosti proti otěru. Má segmenty na ochranu před podbroušením zubů. ASFALT BLZ LASER Diamantový řezací kotouč pro řezání spár v asfaltu. Díky šikmé drážce je vhodný pro řezače s nižším výkonem. Řeže rychleji než řezací kotouč LAR. VYZRÁLÝ BETON A ASFALT LAR VYZRÁLÝ BETON A ASFALT BLZ ASFALT LAR ASFALT BLZ Jiné rozměry jsou dodávány zvláštní objednávku. Jiné rozměry jsou dodávány zvláštní objednávku. Jiné rozměry jsou dodávány zvláštní objednávku. Jiné rozměry jsou dodávány zvláštní objednávku.
