Cvičení 1 Zadání: Opakování BH001 Pozemní stavitelství I. Zadání semestrálního projektu. Výkres V1 Půdorys 1 NP Studie S1, S2, S3 - Schodiště

Rozměr: px

Začít zobrazení ze stránky:

Download "Cvičení 1 Zadání: Opakování BH001 Pozemní stavitelství I. Zadání semestrálního projektu. Výkres V1 Půdorys 1 NP Studie S1, S2, S3 - Schodiště"

Lubomír Bílek
před 5 lety
Počet zobrazení:

1 Cvičení 1 Zadání: Výkres V1 Půdorys 1 NP Studie S1, S2, S3 - Schodiště Opakování BH001 Pozemní stavitelství I Zopakovat a doplnit zásady zakreslování dle: ČSN Výkresy pozemních staveb - kreslení výkresů stavební části; ČSN EN ISO ( ) Výkresy pozemních staveb Systémy označování Část 1: Budovy a jejich části; ČSN EN ISO ( ) Výkresy pozemních staveb Systémy označování Část 2: Názvy a čísla místností; Především: Typy a tloušťky čar; Technické písmo; Šrafování; Upozornit na rozdíl v zakreslování dveří s ocelovou a obložkovou zárubní. Zadání semestrálního projektu Každý student obdrží od vyučujícího kód individuálního zadání, které nalezne na adrese: - odkaz Aktuality (seznam kódů na konci tohoto dokumentu), rozměry je nutno přizpůsobit MODULOVÉ KOORDINACI PRO ZVOLENÝ ZDÍCÍ MATERIÁL. V každém zadaném objektu bude navrženo SCHODIŠTĚ i KOMÍN (v případě, že studie komín neobsahuje, student navrhne sám v interiéru :). Zadání budou studenti s sebou nosit na cvičení pro kontrolu a upřesnění případných nejasností. Příklad individuálního zadání je uveden na straně č. 7 tohoto dokumentu. Každý student obdrží individuální zadání z níže uvedených možností: keramické cihly / cihelné bloky (Heluz, Porotherm) různých tlouštěk; pórobetonové zdící prvky (Ytong bílý pórobeton, Porfix šedý pórobeton) různých tlouštěk; vápenopískové cihly (KMBeta) různých tlouštěk; VÝKRES V1 Půdorys 1 NP Pro zadaný objekt vypracovat půdorys 1NP. Součástí zadání bude také návrh schodiště, pro výpočet uvažovat strop tl. 250 mm (studenti návrh znají z absolvovaného předmětu BH001). Nutno studenty upozornit především na požadavky na min plochy místností, odkud se uvažuje výška parapetu, zakreslení zařizovacích předmětů (především kuchyň), nezakreslení vybavení objektu (stůl, křesla, apod.), definice plovoucí podlahy, konstrukční výška při návrhu schodiště. Ve výkrese vypracovat: LEGENDU MÍSTNOSTÍ (označení místnosti, název, plocha, nášlapná vrstva podlahy, povrch. úprava stěn, poznámka), LEGENDU MATERIÁLŮ (šrafa, popis dbát na přesné značení včetně vlastností). VÝPIS PŘEKLADŮ verze LS

Vyřešit skladbu obvodové stěny tak, aby vyhovovala požadavkům normy ČSN 730540-2 (2011)+Z1:2012 na součinitel prostupu tepla U (požadovaná hodnota

2 Vyřešit skladbu obvodové stěny tak, aby vyhovovala požadavkům normy ČSN (2011)+Z1:2012 na součinitel prostupu tepla U (požadovaná hodnota obvodové stěny U=0,30 W.m - 2.K -1 ). Uvažovat tedy i s kontaktním zateplovacím systémem v případě potřeby. Příklad individuálního zadání verze LS

POPISOVÉ POLE Popisové pole dle ČSN 01 3420 (str. 9 obr. 1) Nebo podle požadavků pro zpracování bakalářské a diplomové práce: http://pst.fce.vutbr.

3 POPISOVÉ POLE Popisové pole dle ČSN (str. 9 obr. 1) Nebo podle požadavků pro zpracování bakalářské a diplomové práce: POZNÁMKA K ZADÁNÍ: - je vhodné vysvětli princip osazení okna v obvodové stěně v případě návrhu ETICS v závislosti na přerušení tepelného mostu (ve zdivu, na líci zdiva, v tepelné izolaci), - některá individuální zadání řešena jako podsklepené objekty zanedbat a uvažovat bez podsklepení, - v některých zadáních zakresleny klenby zrušit. STUDIE S1 STUDIE S2 STUDIE S3 Návrh, výpočet a zakreslení dvouramenného schodiště z 1NP do 2NP Studie přímého jednoramenného schodiště Studie schodiště s kosými stupni (lomeného schodiště) Úkolem je zakreslit daný typ schodiště v souladu s normovými požadavky. Měřítko u těchto studií 1:10, případně 1:20. To schodiště, které řešením nejblíže odpovídá dispozici RD, student použije do výkresu. Studie budou zpracovány na formát A3 (A4); vyžadovat vysokou grafickou úroveň kreslení od ruky a popis technickým písmem. Doporučení - pro studie nepoužívat mikrotužku, ale silnější tuhu. V místě popisového pole umístit zjednodušenou tabulku 130/35mm. Použít pro všechny studie. JMÉNO PŘÍJMENÍ Sx NÁZEV STUDIE KRUH verze LS

4 Návrh schodiště: 1. návrh šířky ramene dle druhu stavby RD min 900 mm; 2. návrh podest mezipodesta/podesta; 3. počet stupňů n = H/h kde H výška podlaží (rozdíl výšek mezi podlahami jednotlivých podlaží) h odhad výšky stupně dle druhu stavby h = 150 až 180 mm (RD max 200 mm) 4. skutečná výška stupně h = H/n; 5. návrh šířky schodu 2h + b = 630 mm (Lehmanův vzorec) 6. ověření maximálního sklonu ramene; 7. celková délka ramene L = (N 1) x b kde N počet stupňů v jednom schodišťovém rameni; 8. ověření podchodné a průchodné výšky! " = "$%% + ($%! )*+, - = ($% + "$%% )*+, Obr. 1) Nejmenší dovolená podchodná a průchozí výška [zdroj: Ing. Radim Kolář, Ph.D.] Obr. 2) Dveře u schodiště verze LS

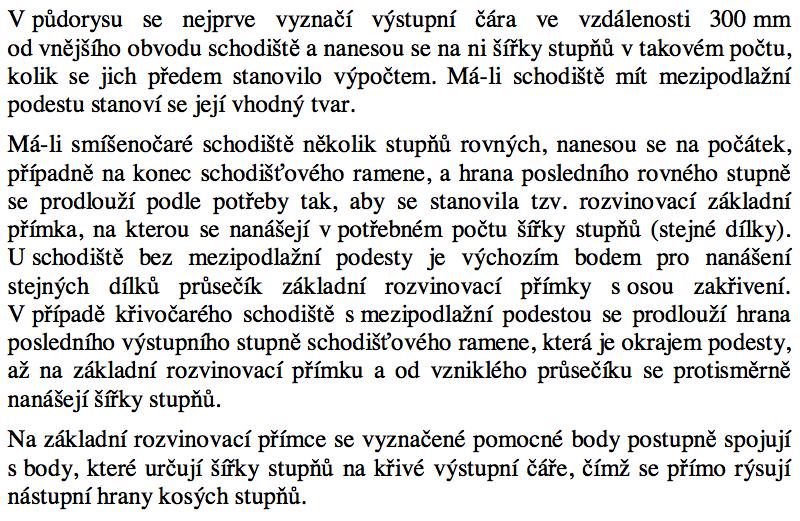

5 SCHODIŠTĚ S KOSÝMI STUPNI METODA STEJNÝCH DÍLKŮ Zdroj: BH001 - Pozemní stavitelství 1 - Klimešová a kol.: M01 Nauka o pozemních stavbách,, 2004 POZNÁMKA SCHODIŠTĚ: Ve studiích často navrženo schodiště s kosými stupni, nutno studenty upozornit na základní požadavky, především na min šířku stupně 130 mm, b min apod. Odevzdání: - Konzultace: - verze LS
