1 ÚPRAVA PARKU U MACÍKŮ v BUŠTĚHRADĚ I. etapa Ing. arch. Jan Červený, 4 / 2014

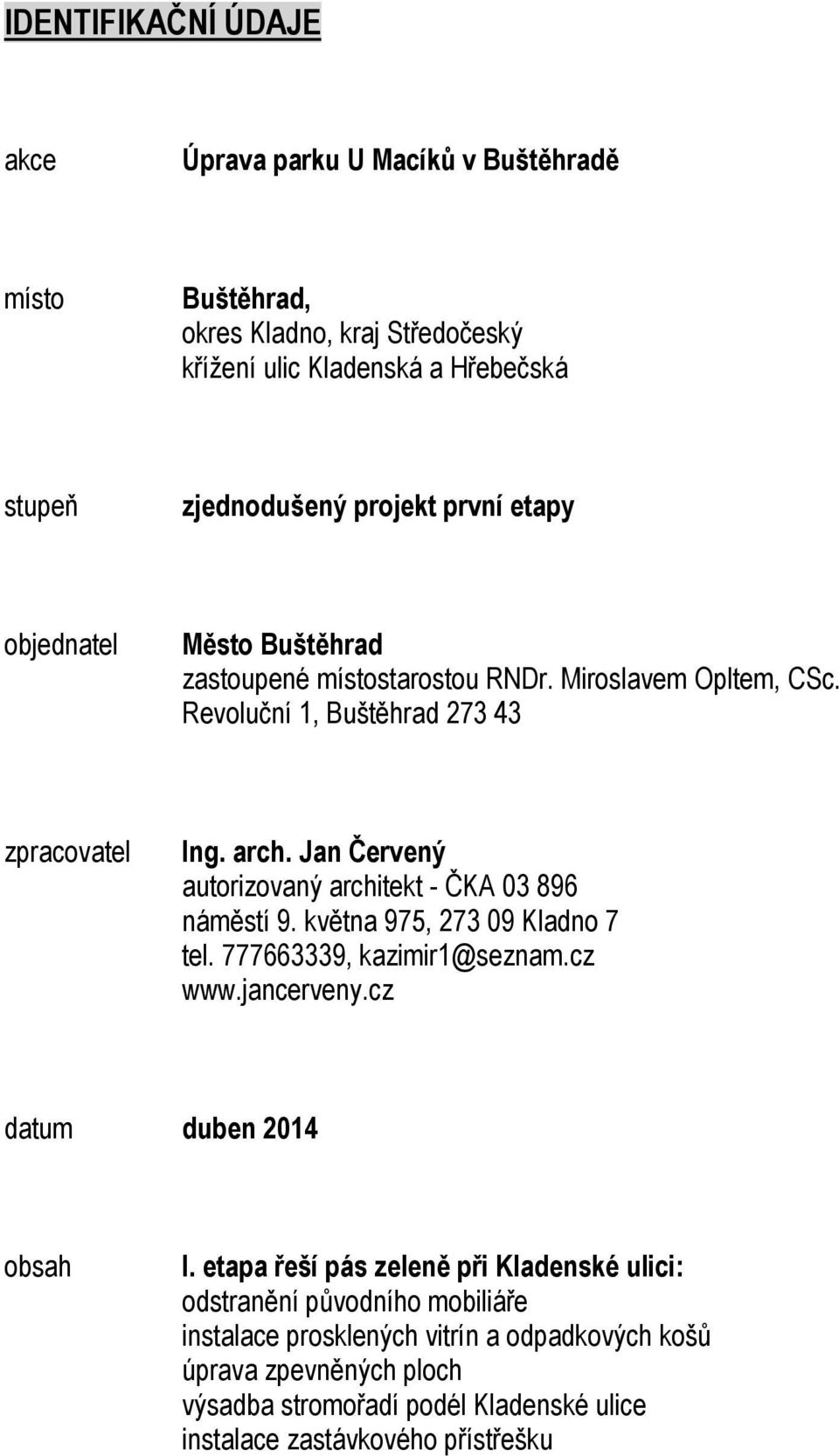

2 IDENTIFIKAČNÍ ÚDAJE akce Úprava parku U Macíků v Buštěhradě místo Buštěhrad, okres Kladno, kraj Středočeský křížení ulic Kladenská a Hřebečská stupeň zjednodušený projekt první etapy objednatel Město Buštěhrad zastoupené místostarostou RNDr. Miroslavem Opltem, CSc. Revoluční 1, Buštěhrad zpracovatel Ing. arch. Jan Červený autorizovaný architekt - ČKA náměstí 9. května 975, Kladno 7 tel , kazimir1@seznam.cz datum duben 2014 obsah I. etapa řeší pás zeleně při Kladenské ulici: odstranění původního mobiliáře instalace prosklených vitrín a odpadkových košů úprava zpevněných ploch výsadba stromořadí podél Kladenské ulice instalace zastávkového přístřešku

3 ODSTRANÉNÍ PŮVODNÍHO MOBILIÁŘE. Původní mobiliář bude demontován a nahrazen novým. Jedná se o 6 ks vitrín, 1 lavičku s betonovou konstrukcí, 2 odpadkové koše (kovový a betonový). Demontovány budou rovněž hodiny, se kterými se počítá ve finální úpravě na nové místo. Jámy po základových patkách budou vyplněny kvalitním zahradním substrátem a osety travní směsí. Dále bude odstraněn betonový sloup, který nese reproduktory obecního rozhlasu, reproduktory budou umístěné na investorem určené místo. Dlažba v místě sloupu bude opravena a doplněna. Mobiliář bude umístěn na místo určené investorem v rámci obce. V případě, že investor nebude chtít mobiliář dále uplatnit, bude tento zlikvidován v souladu s platnými zákony a doklad o likvidaci předložen investorovi.

4 INSTALACE PROSKLENÝCH VITRÍN A ODPADKOVÝCH KOŠŮ Specifikace vitríny (6 ks): rozměry: šířka 1000 mm / výška 750 mm / hloubka 60 mm hliník /stříbrný elox/, magnetické pozadí bílé s úpravou proti poškrábání Celohliníkový rám Hloubka 60mm Umístění jako samostatně stojící na sloupcích zabetonovaných do základových patek Povrchová úprava vysokovrstvým ELOXEM Voděodolné provedení Výplň z nerozbitného plného polykarbonátu ANTI-VANDAL Uzamykání bezpečnostními zámky /možnost univerzálního klíče pro více vitrín/ Chromovaný spojovací materiál z ušlechtilé oceli Permanentní ventilace proti zamlžování Boční otevírání křídla Vitríny budou umístěny podél budovy v přilehlé Kladenské ulici dle situačního výkresu. Montáž a údržba bude dle pokynů výrobce. Součástí dodávky budou originální sloupky určené k zabetonování. Specifikace odpadkového koše (2 ks): Tělo koše z černého polyethylenu, soklu z pohledového betonu. Vložená nádoba z pozinkovaného plechu. Vysoká odolnost proti vandalismu díky dobré stabilitě a pružnému materiálu korpusu. Možno volně postavit na dlažbu nebo ukotvit do betonové patky. Ukotvení na betonovou patku dle pokynů výrobce.

5 Vitríny budou umístěné podél této budovy. ÚPRAVA ZPEVNÉNÝCH PLOCH Pro instalaci 6 ks vitrín bude proveden podél chodníku průběžný záliv resp. rozšíření. Tento záliv začne 5m od rohu a bude mít délku 9 metrů. V případě volby jinak velikých vitrín je tuto délku nutné přehodnotit. Záliv bude vymezen parkovým obrubníkem 50/250/1000 šedé přírodní barvy. Obrubník bude výškově provedený zároveň s pochozí plochou. Vitríny budou umístěny tak, že osa jejich nožiček bude 100mm od vnitřního líce obrubníků. Rozestup mezi vitrínami bude 500mm. Rozšíření chodníku bude provedeno ve skladbě: Bet. dlažba 60 mm (ČSN ) Lože z drti mm (ČSN ) ŠD 150 mm (ČSN ) Celkem 250 mm Vrstvy nové skladby včetně základové spáry je nutné důkladně hutnit tak, aby nedošlo u nové plochy ke slehnutí. Betonová dlažba bude zvolena dle stávajícího typu a šířka zálivu případně přizpůsobena tak, aby vyšla celá skladebná šířka dlaždic. Dále bude provedena korekce tvaru dlažby v místě krajních stromů 4 místa. Dlažba zde bude rozebrána, bude proveden nový parkový obrubník 50/250/1000 šedé přírodní barvy. VYTYČENÍ PROBĚHNE V RÁMCI AUTORSKÉHO DOZORU.

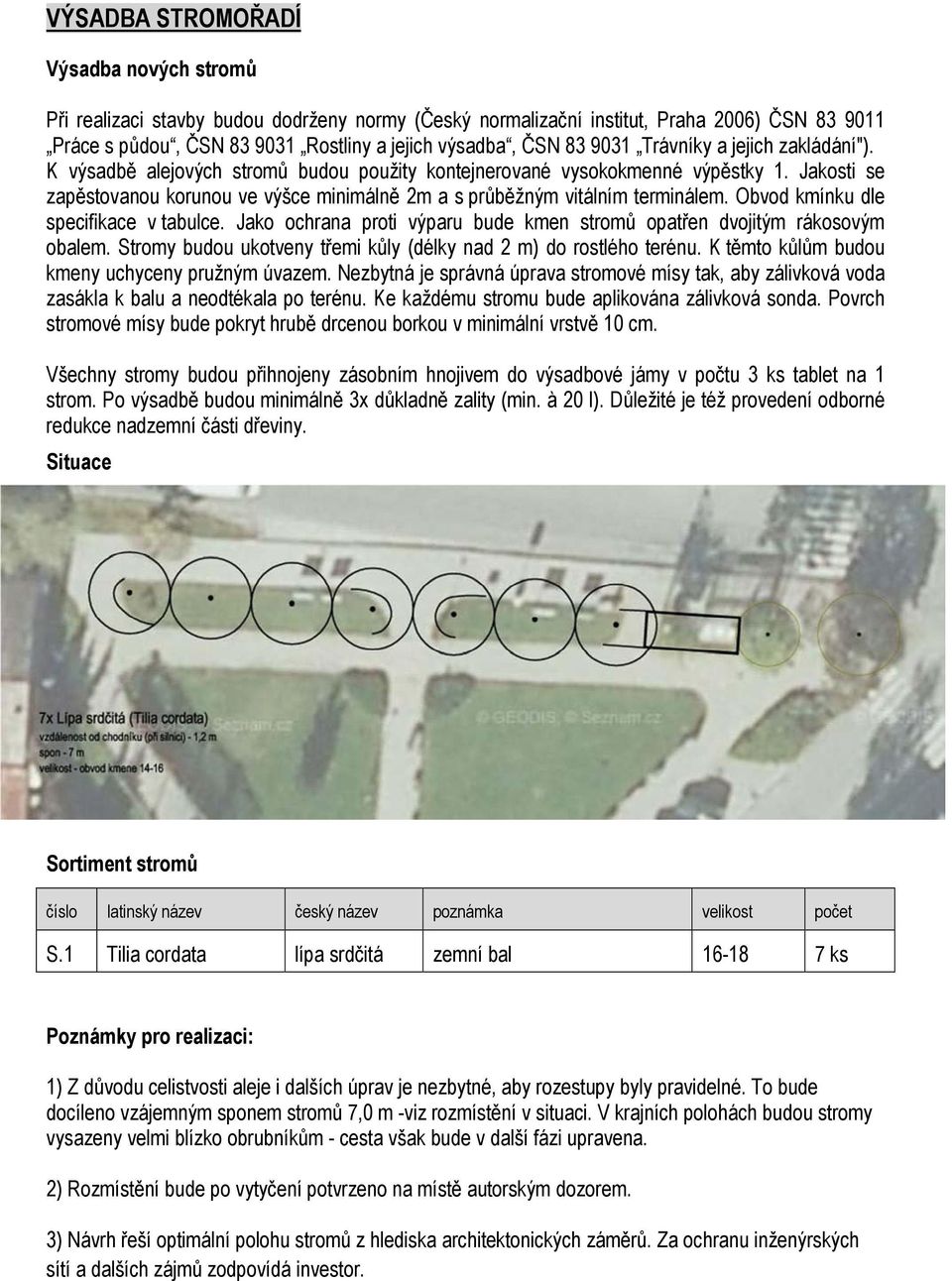

6 VÝSADBA STROMOŘADÍ Výsadba nových stromů Při realizaci stavby budou dodrženy normy (Český normalizační institut, Praha 2006) ČSN Práce s půdou, ČSN Rostliny a jejich výsadba, ČSN Trávníky a jejich zakládání"). K výsadbě alejových stromů budou použity kontejnerované vysokokmenné výpěstky 1. Jakosti se zapěstovanou korunou ve výšce minimálně 2m a s průběžným vitálním terminálem. Obvod kmínku dle specifikace v tabulce. Jako ochrana proti výparu bude kmen stromů opatřen dvojitým rákosovým obalem. Stromy budou ukotveny třemi kůly (délky nad 2 m) do rostlého terénu. K těmto kůlům budou kmeny uchyceny pružným úvazem. Nezbytná je správná úprava stromové mísy tak, aby zálivková voda zasákla k balu a neodtékala po terénu. Ke každému stromu bude aplikována zálivková sonda. Povrch stromové mísy bude pokryt hrubě drcenou borkou v minimální vrstvě 10 cm. Všechny stromy budou přihnojeny zásobním hnojivem do výsadbové jámy v počtu 3 ks tablet na 1 strom. Po výsadbě budou minimálně 3x důkladně zality (min. à 20 l). Důležité je též provedení odborné redukce nadzemní části dřeviny. Situace Sortiment stromů číslo latinský název český název poznámka velikost počet S.1 Tilia cordata lípa srdčitá zemní bal ks Poznámky pro realizaci: 1) Z důvodu celistvosti aleje i dalších úprav je nezbytné, aby rozestupy byly pravidelné. To bude docíleno vzájemným sponem stromů 7,0 m -viz rozmístění v situaci. V krajních polohách budou stromy vysazeny velmi blízko obrubníkům - cesta však bude v další fázi upravena. 2) Rozmístění bude po vytyčení potvrzeno na místě autorským dozorem. 3) Návrh řeší optimální polohu stromů z hlediska architektonických záměrů. Za ochranu inženýrských sítí a dalších zájmů zodpovídá investor.

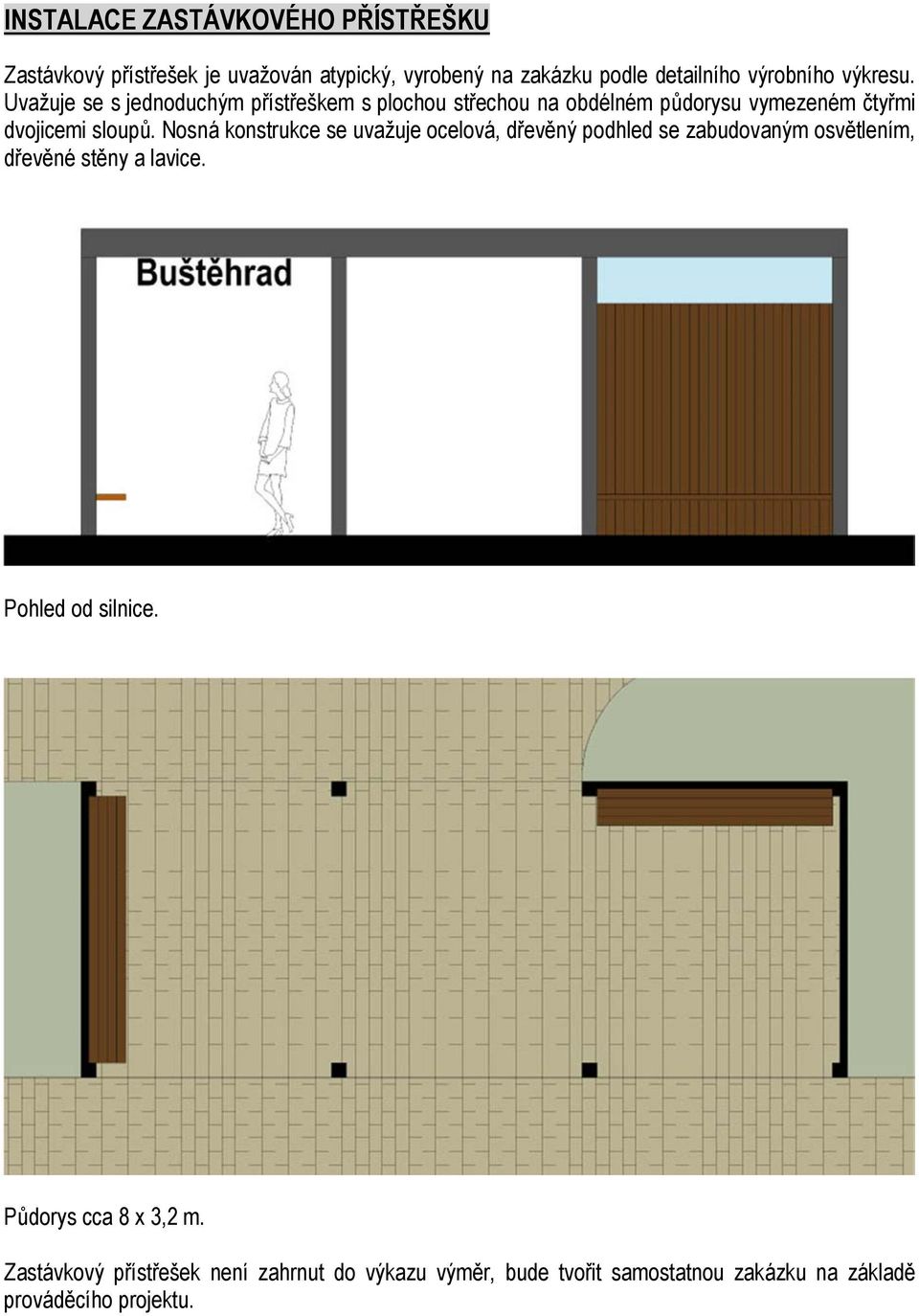

7 INSTALACE ZASTÁVKOVÉHO PŘÍSTŘEŠKU Zastávkový přístřešek je uvažován atypický, vyrobený na zakázku podle detailního výrobního výkresu. Uvažuje se s jednoduchým přístřeškem s plochou střechou na obdélném půdorysu vymezeném čtyřmi dvojicemi sloupů. Nosná konstrukce se uvažuje ocelová, dřevěný podhled se zabudovaným osvětlením, dřevěné stěny a lavice. Pohled od silnice. Půdorys cca 8 x 3,2 m. Zastávkový přístřešek není zahrnut do výkazu výměr, bude tvořit samostatnou zakázku na základě prováděcího projektu.

8 VÝKAZ VÝMĚR Odstranění původního mobiliáře Odstranění hodin a odvoz v rámci obce, doplnění zeminy a zatravnění Demontáž laviček vč. ekologické likvidace nebo odvoru po obci Demontáž vitrín vč. ekologické likvidace nebo odvozu po obci, doplnění zeminy a zatravnění Demontáž odpadkového koše a odvozu v rámci obce množství 1,0 ks 1,0 ks 6,0 ks 2,0 ks Demontáž betonového sloupu včetně ekologické likvidace a opravy dlažby a převěsení reproduktorů 1,0 ks Instalace vitrín a odpadkových košů Prosklená vitrína dle TZ - dodávka 6,0 ks Prosklená vitrína dle TZ - doprava a montáž 6,0 ks Odpadkový koš dle TZ - dodávka 2,0 ks Odpadkový koš dle TZ - doprava a montáž 2,0 ks Úprava zpevněných ploch Betonová dlažba dle TZ včetně skladby a odebrání a odvozu zeminy 9,0 m 2 Betonový obrubník dle TZ - dodávka + montáž včetně odebrání a ozvozu zeminy 11,0 m Úprava blouku u krajních poloh stromů - rozebrání dlažby včetně obrubníků, odebrání a likvidace podkladních vrstev a zatravnění 17,0 m 2 Úprava blouku u krajních poloh stromů - nový obrubník a dodláždění Vegetační úpravy Strom listnatý Tilia cordata dodávka a doprava Strom listnatý výsadba dle TZ včetně výsadbového materiálu CELKEM 32,0 m 7,0 ks 7,0 m jednotky jedn.cenacelkem vypracoval Ing. arch. Jan Červený,
