Prvky vystrojování. Ocelová výstroj Svorníková výstroj Stříkaný beton
|
|
- Daniel Musil
- před 5 lety
- Počet zobrazení:
Transkript
1 Prvky vystrojování Ocelová výstroj Svorníková výstroj Stříkaný beton
2 Ocelová výstroj Ocel je dnes hlavním typem vystrojení nahradila výdřevu. Největší výhodou ocelové výstroje proti výdřevě je skutečnost, že může zůstat zabudována v definitivním ostění - tzv. ztracená výztuž.
3 Typy ocelové výstroje důlní ocelová výstroj, tzv. TH-výstroj,K-výstroj ocelová výstroj z běžných válcovaných profilů typu I nebo [ výztužné příhradové oblouky
4 Důlní ocelová poddajná výztuž Užívá se na zajištění báňských a inženýrských podzemních staveb podkovovitého nebo kruhového tvaru, případně i lichoběžníkového. Příčný profil nosného prvku je korýtkovitý (nazývá se též korýtková výstroj a označuje se písmenem K). Skruže jsou vyráběny ve třech základních váhových typech: K 17, K 21, K 24;
5 Podkovovitý tvar důlní provizorní výstroje štol se montuje ze tří částí, dvou postranních a horního oblouku, kruhový tvar ze čtyř. Spojení jednotlivých částí skruže se děje přesahem 40 cm dlouhým a sepnutým dvěma kusy spojek a třmenů. Tím se vytvoří tzv. zámek.
6 Heintzmann - TH

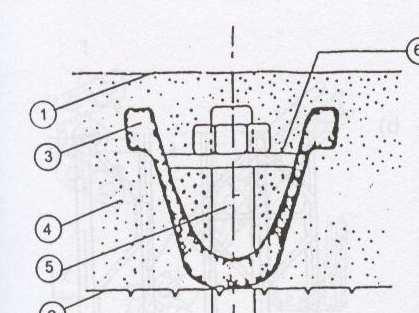

7 Příčný profil TH-výztuže
8 Správně ohnutý oblouk
9 Zámek K výstroje
10 Detail spoje oblouků
11 Ocelová výstroj z válcovaných profilů Pro výrobu se používají I a [ profily. Nosný rám se skládá vždy z několika částí,které se spolu spojují pomocí styčníkových plechů nebo jiného druhu montážních styků. Jednotlivé prvky se užívají přímé, event. svařené z rovných částí, protože na stavbě není obvykle k dispozici zařízení pro ohýbání mohutnějších válcovaných profilů za studena. Jako pažení se opět používá ocel nebo železobeton, protože výztuž se stává obvykle součástí definitivního ostění.

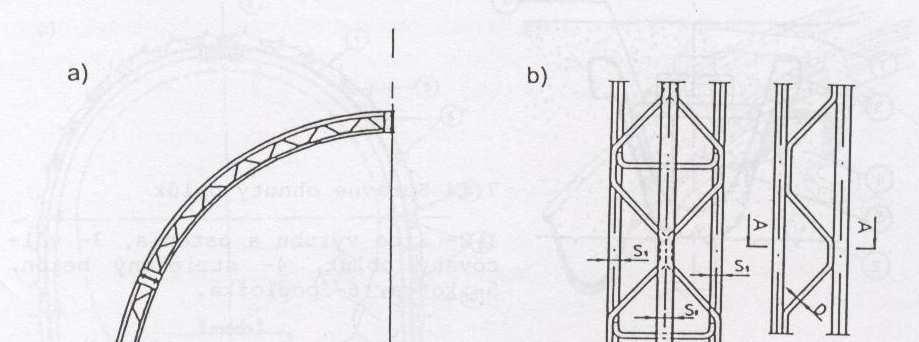

12 Výztužné příhradové oblouky Dnes často nahrazují TH výstroj, jsou lehčí, umožňují dotvarování a dovolují snažší manipulaci, lépe se zastříkají betonem. Vyrábějí se ve tvaru oblouků např. z betonářské oceli typu BRETEX trojúhelníkového průřezu.
13 Výztužné rámy Bretex

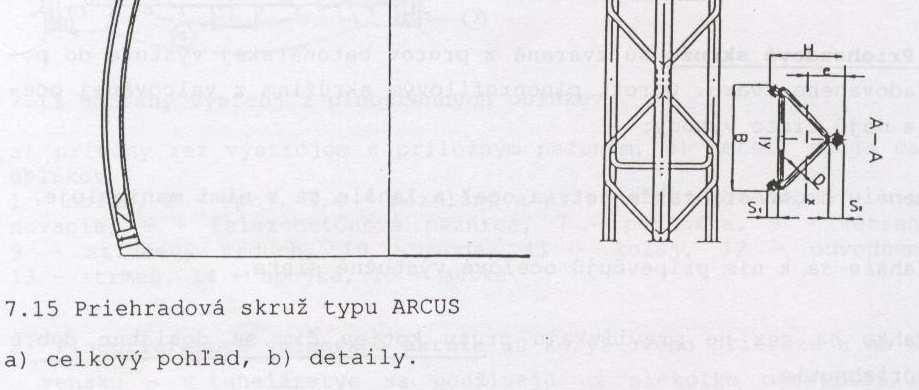

14 Výztužné rámy ARCUS
15 Výztužné rámy PANTEX
16 Svorníková výstroj Svorníky používané jako zajištění podzemních prostor v podzemním stavitelství lze charakterizovat jako tyčové ocelové prvky namáhané na tah, které stabilizují horninu v líci výlomu. Svorníkovou výstroj nelze používat zcela univerzálně, její uplatnění je možné převážně ve skalních případně poloskalních horninách, celistvých i rozpukaných. V každém případě je nutné, aby byl výrub bezpečně stabilní po dobu provádění svorníkové výstroje, tj. před jejím uvedením do akce.
17 Definice svorníku Svorník je tvořen třemi základními částmi: - šroubovou hlavou, - kotevní tyčí, - kotevní patkou nebo kořenem
18
19 Princip působení Svorníková výstroj umožňuje: a) využitím vzdálenějších oblastí horninového masivu, tj. oblastí výrubem negativně neovlivněných, zajistit staticky oblast uvolněné horniny pomocí tahových prvků, vnášejících na líc výlomu radiální napětí, potřebná ke zvýšení únosnosti horniny nepříznivě ovlivněné provedeným výrubem b) vyztužením a předpětím zpevnit oblast horniny bezprostředně v okolí výrubu tak, aby byla schopna sama přenášet určité zatížení
20 Působení svorníků u klenby
21 Výhodou svorníkové výstroje je její rychlé uvedení do akce, tj. v době, kdy rozvolnění horniny v oblasti výrubu je obvykle ještě malé. V obou případech se uvedené poznatky týkají výrubů, nacházejících se v potřebné hloubce pod povrchem, která je daná schopností horninového masivu vytvořit přirozenou horninovou klenbu. Větší část horninového tlaku převezme neporušený masiv.
22 Druhy svorníků Mechanicky upínané Upínané cementovou zálivkou Upínané po celé délce
23 Klínový svorník
24 Kuželový svorník
25 Tahový svorník

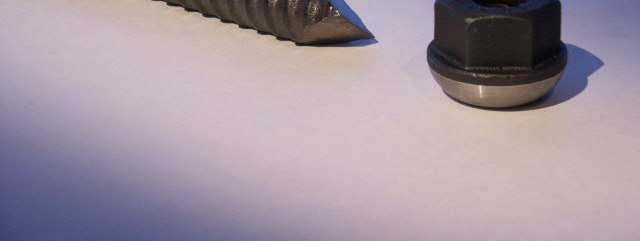

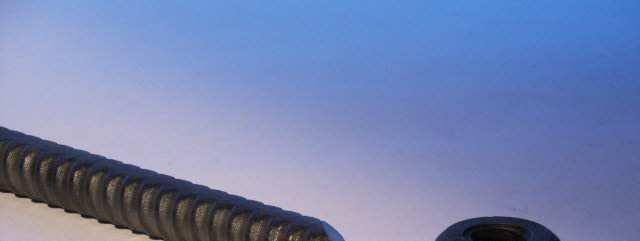

26 Šroubový svorník
27 Šroubový svorník STEELDALE
28 Po celé délce upínané
29 Split Set
30 Worley

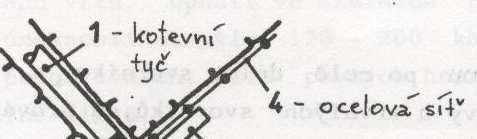

31 Svorník a ocelové prvky

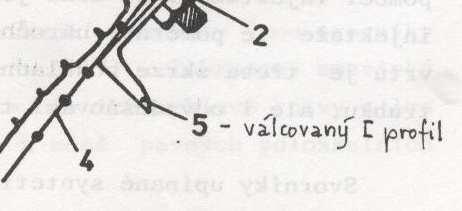

32 Svorník a ocelové prvky
33 Lepené svorníky ampule SIS
34 CKT svorník

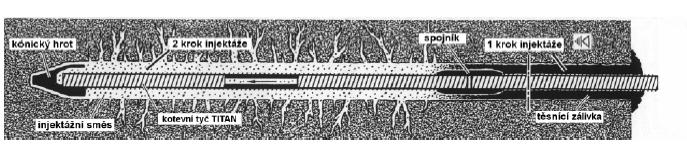

35 Injekční svorník
36 Stříkaný beton Stříkaný beton je strojně nanášená betonová směs se zrnitostí až 16 mm; nejčastěji se používá směs se zrny do 8 mm při spotřebě cementu 400 až 600 kg/m3 s urychlovačem tuhnutí. Nástřik se provádí ve vrstvách tl cm, po zatuhnutí lze stříkat vrstvy další, při čemž spojení obou vrstev je velmi dokonalé. Výroba stříkaného betonu se taktéž provádí suchou i mokrou cestou. Suchý stříkaný beton lze aplikovat i na mokrý povrch výrubu

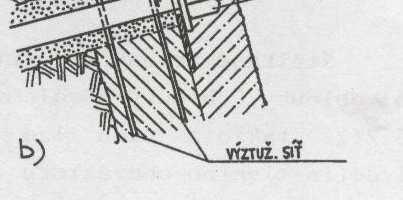

37 Nárůst pevnosti SB
38 Technologie Při stříkání suchého betonu je poměrně značný odpad betonové směsi, kterou již nelze znovu použít. Na svislých stěnách činí odpad méně než 10%, při stříkání stropu až 25%. Mokrý stříkaný beton při nanášení nepráší, má mnohem menší odpad (pod 5%), jeho stříkání na mokrý podklad je však velmi obtížné.
39 Stříkané betony se vyztužují ocelovými sítěmi, příhradovými oblouky, oblouky z válcovaných nosníků i z THprofilů, takže z nich lze vytvořit nosná ostění provizorního i definitivního charakteru.
40 Drátkobeton Speciálním typem stříkaného betonu je tzv. drátkobeton. Jedná se o stříkaný beton s rozptýlenou výztuží z ocelových Drátků, která dává stříkanému betonu nové kvality - zejména houževnatost a značnou pevnost tlakovou i tahovou. Při množství cca 80 kg drátků v 1 m3 směsi není problémem docílit pevnosti stříkaného betonu 4 až 5 MPa. Použití drátkobetonu odstraňuje z pracovního cyklu pracnou a časově náročnou operaci ukládání výztužných sítí před nastříkáním betonu.

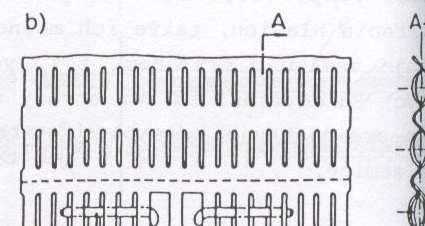

41 Typy drátků

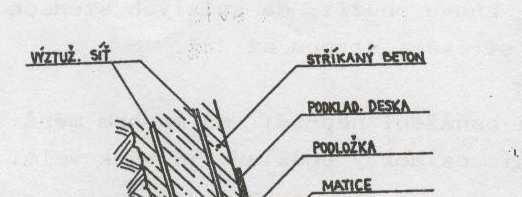

42 Svorník a stř. beton
43 Svorník a stř. beton
44 Torkret Torkretování je strojní nanášení jemné betonové směsi se zrnitostí max. 2-4 mm. Směs zcela suchého písku a cementu se přivádí k trubici stříkací pistole stlačeným vzduchem o tlaku 0,3-0,4 MPa a teprve zde se mísí se samostatně přiváděnou vodou - tzv. suchý způsob výroby. Mokrý způsob výroby používá ke stříkání již hotovou rozmíchanou jemnou betonovou směs.

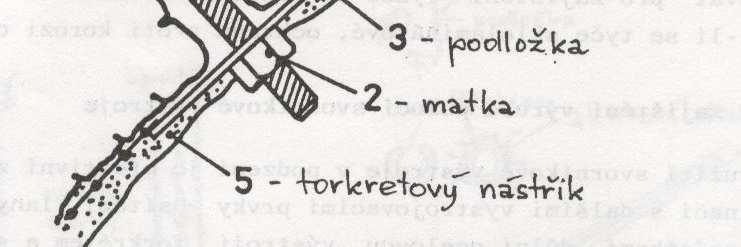

45 Svorník s torkretovým nástřikem
46 Bernold plechy
47
