1 Posuvné panelové stěny Technická data a ceníky systémů a látek Vydání 2010

2 Ceník systému počet drážek / délka drážka drážka drážka drážka Více drážkové součet dvou nebo více profilů seřazených vedle sebe + 10 % Příplatky Montážní konzole Ovládací tyčka 150 cm Motorové ovládání 48 Kč/ks 75 Kč/ks + vodič MOTORTRACK Základní charakteristika : Barevné provedení bílé RAL 9016 nebo eloxovaný hliník Hliníkový profil je opatřen polouzavřenými kanálky pro vedení provázků zabraňující jejich vypadává ním Možnosti ovládání provázkem, tyčkou, rukou za panel nebo motorem Volitelná strana ovládání Látkové panely jsou na nosičích pouze na suchém zipu = snadná montáž a demontáž. Ovládání ruka, tyčka, provázek, motor. Max. délka 600 cm Max. nosnost 15 kg Počet panelů na 600 cm délky viz tabulka Montáž možná do stropu i do zdi, doporučená rozteč kotvení do 100 cm ( závisí na pevnosti zdi nebo stropu ) Všechny ceny jsou uvedeny ex work ARQUATI Kladno a jsou bez DPH

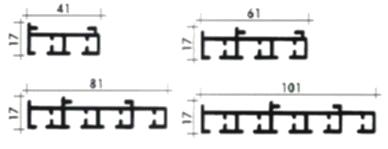

3 Technická specifikace systému JPPS je ideální systém pro zvýraznění rysu panelových záclon jakožto moderního prvku stínicí techniky, nechávajícího vyniknout čistým liniím ušlechtilým nebo technicky dokonalým materiálům a dotvořit moderní vzhled interiéru. ARQUATI vyvinulo 3 základní systémy panelových systémů rozdělených podle způsobu ovládání : ruční, tyčkou, nekonečným provázkem a motorem. Všechny systémy se vyrábějí v délkách do 6 m se stranovým, centrálním nebo asymetrickém otevíráním. Pojezdové profily mají 2, 3, 4 a 5 drážek, vícedrážkové systémy se řeší sestavování vhodných profilů vedle sebe. Panelové nosiče jezdící v profilech jsou pro bílé profily buď hliníkové nebo plastové, u stříbrných profilů dodíváme pouze plastové transparentní nosiče. Barva koncovek je buď bílá nebo transparentní. Typy a rozměry používaných profilů

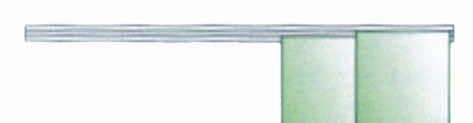

4 Japonské posuvné panelové stěny JPPS STRANOVÉ OVLÁDÁNÍ Tabulka šířky panelů podle počtu drážek JPPS pro stranové ovládání počet drážek Počet drážek = počet panelů Délka v cm Délka v cm optimální šířka panelů Na levé straně obrázků jsou panely stažené do zákrytu, vpravo od znázorněné sedící postavy jsou v roztaženém stavu

5 Japonské posuvné panelové stěny JPPS ASYMETRICKÉ OVLÁDÁNÍ Tabulka šířky panelů podle počtu drážek JPPS pro asymetrické ovládání Počet drážek Počet drážek Počet panelů Počet panelů délka v cm délka v cm optimální šířka panelů U ASYMETRICKÉHO OVLÁDÁNÍ se na jednu stranu stahuje lichý počet panelů a na stranu druhou sudý počet panelů, toto rozdělení je na přání zákazníka, při stažení zůstávají dva krajní panely viditelné a ostatní jsou za nimi v zákrytu. Ovládání může být umístěno na libovolné straně a nezávisí na rozdělení počtu panelů. Provázkem jsou proti taženy panely v sousedních nebo protilehlých drahách.

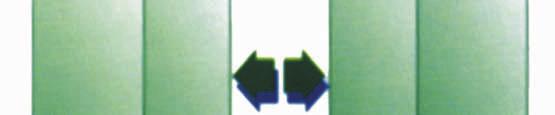

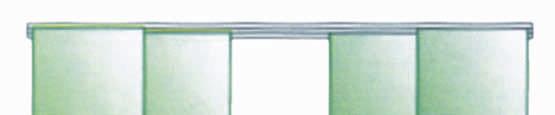

6 Japonské posuvné panelové stěny JPPS CENTRÁLNÍ OVLÁDÁNÍ Tabulka šířky panelů podle počtu drážek JPPS pro centrální ovládání Počet drážek Počet drážek Počet panelů Počet panelů délka v cm délka v cm optimální šířka panelů U CENTRÁLNÍHO OVLÁDÁNÍ se na obě strany stahuje shodný počet panelů, při stažení zůstávají dva krajní panely viditelné a ostatní jsou za nimi v zákrytu. Ovládání může být umístěno na libovolné straně. Provázkem jsou proti taženy panely v sousedních nebo protilehlých drahách. Na levé straně obrázků jsou panely stažené do zákrytu, vpravo od znázorněné sedící postavy jsou v roztaženém stavu

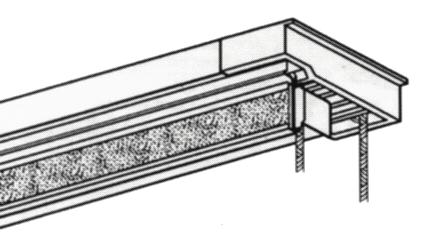

7 Japonské posuvné panelové stěny JPPS ovládání provázkem ovládání tyčkou Jednotlivé profily lze montovat rovnoběžně vedle sebe a tím dosáhnout většího počtu drážek a vytvořit JPPS 6 až 10 Montážní klip pro 2 a 3 drážku Montážní klip pro 4 a 5 drážku Montážní na konzolku Motorové ovládání JPPS kombinací s vodičem MO TOR TRACK, v tomto případě se jedná o 6 drážku,

8 Ceník a šíře rolí roletových látek ARQUATI kód název šíře cm STŘIH 1 BM orientace vzoru na roli ALLEGRO UNI CARINA UNI UNI CARINA BO UNI UNI CARINA TRANSPARENT UNI CARINA BO sp UNI SANTIAGO po délce role HAVANA po délce role CARRACAS po délce role RIO po délce role SEVILLA po délce role RINGS po délce role SORISA TRANSPARENT po délce role SORISA BO po délce role PALMA po délce role CAREZZA EFFECT po délce role MARRAKECH kolmo na roli MARRAKECH BO kolmo na roli MADRAS kolmo na roli VENEZIA po délce role SANTIAGO PROFIL po délce role CARINA PRINT po délce role CARINA PRINT po délce role CARINA PRINT po délce role CARINA PRINT po délce role CARINA PRINT po délce role pouze zakázky od 60 bm LUNAR TREVIRA CS F.R po délce role SANTIAGO PROFIL * po délce role SORISA PRINT po délce role SORISA PRINT po délce role SORISA PRINT po délce role SORISA PRINT SEMI po délce role 49979/4 SORISA PRINT BLACK OUT po délce role 49980/6 SORISA PRINT BLACK OUT po délce role 49981/3 SORISA PRINT BLACK OUT po délce role VENEZIA PRINT po délce role SANTIAGO PRINT

9 Ceník hotových panelů do uvedené výšky Cena pro hotový panel s našitým suchým zipem a zašitým tunýlkem pro Al závaží 30x4 mm kód název šířka panelu cm výška panelu do cm do ALLEGRO CARINA UNI CARINA BO UNI CARINA TRANSPARENT CARINA BO sp SANTIAGO HAVANA CARRACAS RIO SEVILLA RINGS SORISA TRANSPARENT SORISA BO PALMA CAREZZA EFFECT MARRAKECH MARRAKECH BO MADRAS VENEZIA SANTIAGO PROFIL CARINA PRINT CARINA PRINT CARINA PRINT CARINA PRINT CARINA PRINT LUNAR TREVIRA CS F.R SANTIAGO PROFIL SORISA PRINT SORISA PRINT SORISA PRINT SORISA PRINT SEMI /4 SORISA PRINT BLACK OUT /6 SORISA PRINT BLACK OUT /3 SORISA PRINT BLACK OUT VENEZIA PRINT SANTIAGO PRINT Platí pro látky řezané kolmo z role při využit její maximální šířky záložka spodního tunýlku. POZOR NA ORIENTACI VZORU

10 Ceník hotových panelů do V 250 cm Cena pro hotový panel s našitým suchým zipem a zašitým tunýlkem pro Al závaží 30x4 mm výška panelu šířka panelu v cm kód název od do do 66 do 100 do 78 do ALLEGRO CARINA UNI CARINA BO UNI CARINA TRANSPARENT CARINA BO sp SANTIAGO HAVANA CARRACAS RIO SEVILLA RINGS SORISA TRANSPARENT SORISA BO PALMA CAREZZA EFFECT MARRAKECH MARRAKECH BO MADRAS VENEZIA SANTIAGO PROFIL CARINA PRINT CARINA PRINT CARINA PRINT CARINA PRINT CARINA PRINT LUNAR TREVIRA CS F.R SANTIAGO PROFIL SORISA PRINT SORISA PRINT SORISA PRINT SORISA PRINT SEMI /4 SORISA PRINT BLACK OUT /6 SORISA PRINT BLACK OUT /3 SORISA PRINT BLACK OUT VENEZIA PRINT SANTIAGO PRINT Při objednání pouze 1 ks panelu od barvy je připočten manipulační příplatek + 15% P O Z O R Panely jsou delší než je šíře role, proto jsou řezány po její délce, tím dochází k otočení vzoru o 90st proti roletě

11 Ceník hotových panelů do V 300 cm Cena pro hotový panel s našitým suchým zipem a zašitým tunýlkem pro Al závaží 30x4 mm výška panelu šířka panelu v cm kód název od do do 66 do 100 do 78 do ALLEGRO CARINA UNI CARINA BO UNI CARINA TRANSPARENT CARINA BO sp SANTIAGO HAVANA CARRACAS RIO SEVILLA RINGS SORISA TRANSPARENT SORISA BO PALMA CAREZZA EFFECT MARRAKECH MARRAKECH BO MADRAS VENEZIA SANTIAGO PROFIL CARINA PRINT CARINA PRINT CARINA PRINT CARINA PRINT CARINA PRINT LUNAR TREVIRA CS F.R SANTIAGO PROFIL SORISA PRINT SORISA PRINT SORISA PRINT SORISA PRINT SEMI /4 SORISA PRINT BLACK OUT /6 SORISA PRINT BLACK OUT /3 SORISA PRINT BLACK OUT VENEZIA PRINT SANTIAGO PRINT Při objednání pouze 1 ks panelu od barvy je připočten manipulační příplatek + 15% P O Z O R Panely jsou delší než je šíře role, proto jsou řezány po její délce, tím dochází k otočení vzoru o 90st proti roletě

12 Ceník hotových panelů do V 350 cm Cena pro hotový panel s našitým suchým zipem a zašitým tunýlkem pro Al závaží 30x4 mm výška panelu šířka panelu v cm kód název od do do 66 do 100 do 78 do ALLEGRO CARINA UNI CARINA BO UNI CARINA TRANSPARENT CARINA BO sp SANTIAGO HAVANA CARRACAS RIO SEVILLA RINGS SORISA TRANSPARENT SORISA BO PALMA CAREZZA EFFECT MARRAKECH MARRAKECH BO MADRAS VENEZIA SANTIAGO PROFIL CARINA PRINT CARINA PRINT CARINA PRINT CARINA PRINT CARINA PRINT LUNAR TREVIRA CS F.R SANTIAGO PROFIL SORISA PRINT SORISA PRINT SORISA PRINT SORISA PRINT SEMI /4 SORISA PRINT BLACK OUT /6 SORISA PRINT BLACK OUT /3 SORISA PRINT BLACK OUT VENEZIA PRINT SANTIAGO PRINT Při objednání pouze 1 ks panelu od barvy je připočten manipulační příplatek + 15% P O Z O R Panely jsou delší než je šíře role, proto jsou řezány po její délce, tím dochází k otočení vzoru o 90st proti roletě
