1 PARACIELO MERANO Kování pro skleněné stříšky Glass canopies 10

2 Bartosini s.r.o. Kancelář: Karvinská 1897, Český Těšín tel.: ;

3 PARACIELO PAR 60 Skleněné stříšky Canopies PAR 6002 PAR PAR 6001 PAR 6003 hrana zdi zateplení max. 150 mm distanc ø max mm 70 mm* (ESG) VSG otvory Ø 22 mm tloušťka skla od 13 do 25 mm max mm max mm při 2 táhlech max mm při 3 táhlech Příprava skla Glass preparation * Rozměr 70 mm je nutné bezpodmínečně dodržet! PARACIELO Skleněné stříšky I Canopies 1

4 PARACIELO PAR 6001 Dolní kotvení (terč Ø60 mm) Down fixing base (routel 60mm) PAR 6001 PAR 6002 Horní kotvení (terč Ø60 mm) Up fixing base (routel 60mm) PAR 6002 PAR 6003 Kotvení sklo - táhlo (terč Ø60 mm) Fixing glass - tension rod (routel 60mm) PAR PARACIELO Skleněné stříšky I Canopies

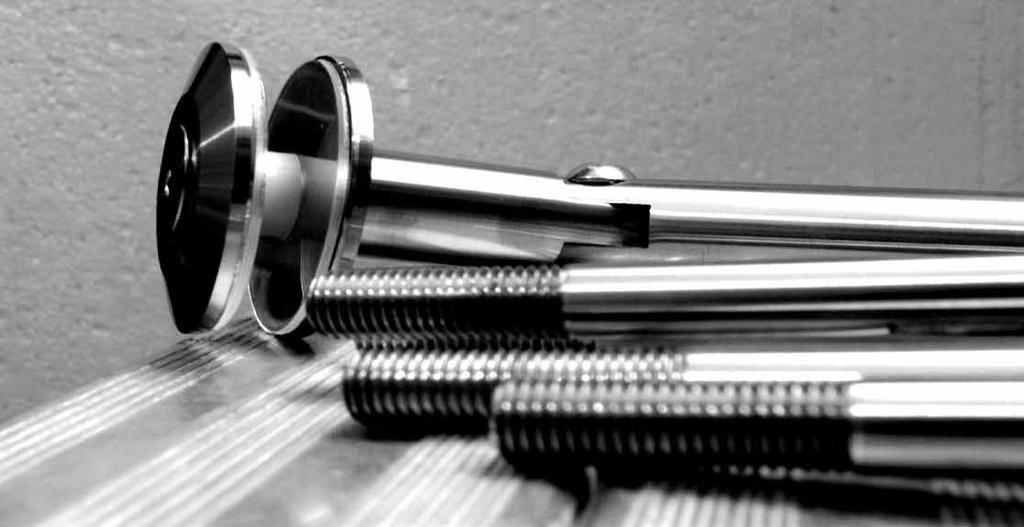

5 PARACIELO PAR 6012 Kotvení dvou tabulí na jednom táhle Double fixing glass - tension rod DIN 914A2 M DIN 7991 A2 M8 40 Podložky Gaskets 60 PAR 6012 PAR 6021 Kotvení tabule na dvou táhlech Fixing glass - double tension rod Podložky Gaskets DIN 7991 A2 M PAR 6021 PAR Táhlo Tension rod ocelové táhlo 12 - délka na míru PAR 6013 PARACIELO Skleněné stříšky/ Canopies 3

6 PARACIELO PAR 6010 Kotvení táhla do zdi (50x160mm) Fixing tension rod - wall (50x160mm) x50x8 x PAR 6010 PAR 6011 Dvojité kotvení táhel do zdi (50x220mm) Double fixing tension rod - wall (50x220mm) x x50x8 x PAR PARACIELO Skleněné stříšky/ Canopies

7 PARACIELO PAR 80 Skleněná stříška Canopies PAR 8002 PAR PAR 8001 PAR 8003 hrana zdi zateplení max. 150 mm distanc ø max mm 70 mm* (ESG) VSG otvory Ø 22 mm tloušťka skla od 13 do 25 mm max mm max mm při 2 táhlech max mm při 3 táhlech Příprava skla Glass preparation * Rozměr 70 mm je nutné bezpodmínečně dodržet! PARACIELO Skleněné stříšky I Canopies 5

8 PARACIELO PAR 8001 Dolní kotvení (terč Ø80 mm) Down fixing base (routel 80mm) PAR PAR 8002 Horní kotvení (terč Ø80 mm) Up fixing base ((routel 80mm) PAR 8002 PAR 8003 Kotvení sklo - táhlo (terč Ø80 mm) Fixing glass - tension rod (routel 80mm) PAR PARACIELO Skleněné stříšky I Canopies

9 PARACIELO PAR Kotvení dvou tabulí na jednom táhle Double fixing glass - tension rod DIN 914 A2 M DIN 7991 A PAR 8012 PAR 8021 Kotvení tabule na dvou táhlech Fixing glass - double tension rod PAR 8021 PAR 8013 Táhlo Tension rod ocelové táhlo 12 - délka na míru PAR 8013 PARACIELO Skleněné stříšky I Canopies 7

10 PARACIELO PAR 8010 Kotvení táhla do zdi (50x160mm) Fixing tension rod - wall (50x160mm) PAR 8010 PAR 8011 Dvojité kotvení táhel do zdi (50x220mm) Double fixing tension rod - wall (50x220mm) PAR 8011 DISTANC TUBE 40 délka 1 m lenght 1 m destička 160x50x8 x destička 220x50x8 x43 58 x Distanc tube PVC / PVC PARACIELO Skleněné stříšky I Canopies

11 MERANO MC táhlo MD15 Set MG15 MD15 Dolní kotvení sklo - zeď (terč Ø50 mm) Bottom single fixing 35 MD15 materiál: nerez SUS 304 tloušťka skla (mm): 10-21,52 dopor. utahovací moment (Nm): M8x16: 12 ; M10x50: 10 Povrch / Finish matný / satin material: stainless steal SUS 304 glass thickness (mm): 10-21,52 recommended torque force (Nm): M8x16: 12 ; M10x50: 10 MERANO Skleněné stříšky І Canopies 9

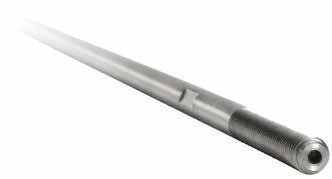

12 MERANO MG15 Set: horní kotvení a kotvení (táhlo - sklo, terč Ø50 mm) Set: top single fixing & routel 35 MG15 materiál: nerez SUS 304 tloušťka skla (mm): 10-21,52 dopor. utahovací moment (Nm): M8x16: 12 ; M10x50: 10 Povrch / Finish matný / satin material: stainless steal SUS 304 glass thickness (mm): 10-21,52 recommended torque force (Nm): M8x16: 12 ; M10x50: 10 MC Táhlo Tension rod L MC-845 MC-1045 Délka L (mm) Lenght L (mm) Povrch Finish matný / satin matný / satin materiál: nerez SUS 304 regulace c/c v rozsahu ± 20 mm material: stainless steal SUS 304 lenght adjustment ± 20 mm 10 MERANO Skleněné stříšky І Canopies

13 845~49 MERANO KOTVENÍ TYP A Vyložení skla 800 mm Glass width 800 mm Vrstvené sklo Laminated glass max 1400 Příkladové řešení Drawing example MERANO Skleněné stříšky І Canopies 11

14 MERANO 1045~47 KOTVENÍ TYP B Vyložení skla 1000 mm Glass width 1000 mm Vrstvené sklo Laminated glass max 1400 Příkladové řešení Drawing example 12 MERANO Skleněné stříšky І Canopies

15 CONSOLO Con Podpůrná konzola Paracielo Consolo Suporting console Paracielo Consolo glass max xØ Con nerezová ocel AISI 304/ stainless steel AISI ,5 890 Con duo Podpůrná konzola Paracielo Consolo pro uchycení dvou tabulí Suporting console Paracielo Consolo for two glass panels xØ glass max ,5 Con duo nerezová ocel AISI 304/ stainless steel AISI 304 PARACIELO CONSOLO Skleněné stříšky I Canopies 13

16 CONSOLO Con Podpůrná konzola Paracielo Consolo Suporting console Paracielo Consolo xØ Con duo 8,5 Podpůrná konzola Paracielo Consolo pro uchycení dvou tabulí Suporting console Paracielo Consolo for two glass panels glass max Con nerezová ocel AISI 304/ stainless steel AISI glass max Con duo nerezová ocel AISI 304/ stainless steel AISI xØ ,5 14 PARACIELO CONSOLO Skleněné stříšky I Canopies

17 PARACIELO MARSALA Skleněné stříšky I Canopies 15

18 16 PARACIELO MARSALA Skleněné stříšky I Canopies
