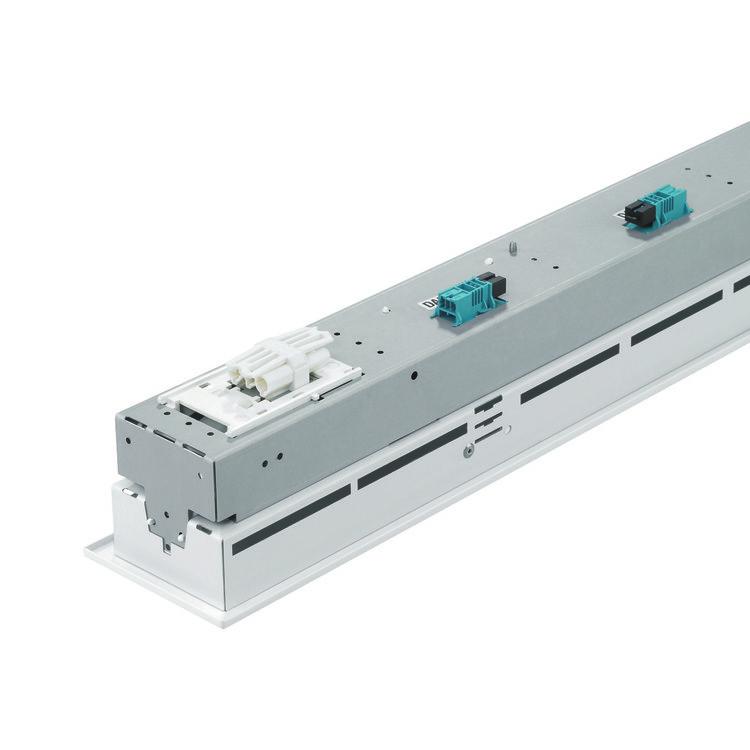

1 Lighting SmartForm nový štandard osvetlenia kancelárií pomocou úzkych vstavaných svietidiel SmartForm TBS417 Rad univerzálnych a čiastočne modulárnych vstavaných svietidiel SmartForm odráža snahu spoločnosti Philips o jednoduchosť. Dostupné sú veľmi malé a úzke verzie osadené lineárnymi žiarivkami MASTER TL5. Svietidlá SmartForm sú vhodné pre rôzne typy stropných systémov a spĺňajú požiadavky väčšiny projektov.rad vstavaných svietidiel SmartForm obsahujúci energeticky účinné žiarivky TL5 a rad elektronických predradníkov Philips môže byť vybavený ovládaním osvetlenia reagujúcim na pohyb a reguláciou podľa denného svetla (ActiLume) alebo iba reguláciou podľa denného svetla (Luxsense), aby sa znížila spotreba energie (nízka spotreba W/m2). Takto tento rad SmartForm s označením Green Flagship znižuje celkové prevádzkové náklady aj úroveň emisií CO2 a je šetrný k životnému prostrediu.úzke vstavané svietidlá SmartForm pre súvislé svetelné pásy sú navrhnuté na integráciu do lineárnych stropných systémov s priznanými T-profilmi a sadrokartónových systémov.súvislé svetelné pásy pre mikrooptiky, asymetrická optika a bezrámové MLO a opálové kryty. Všetky verzie TL5: 14/24 W; 21/39 W; 28/54 W; 35/49/80 W. Šírka svietidla je 90 mm.2-zdrojové súvislé svetelné pásy pre minioptiky. Všetky verzie TL5: 14/24 W; 21/39 W; 28/54 W; 35/49/80 W. Šírka svietidla je 115 mm.

2 Výhody Štíhle, vstavané svietidlo 'svetelný lúč' s mikro- alebo mini- mriežkou pre integráciu do stropu a nenápadný vzhľad Kompletný rad lineárnych svietidiel, vrátane veľmi malých, štíhlych verzií, všetky navrhnuté tak, aby vyhovovala širokej škále typov stropných podhľadov K dispozícii buď s 1 alebo 2 TL5 žiarivkami pre vynikajúce, energeticky-efektívne riešenie osvetlenia kancelárií Vlastnosti Možnosť výberu zdrojov LED alebo svetelných zdrojov MASTER TL5 Mikrooptika alebo miniatúrna optika Elektronický predradník Možno vybaviť riadiacimi systémami osvetlenia, ktoré reagujú na pohyb a regulujú osvetlenie podľa denného svetla(actilume) alebo iba regulujú osvetlenie podľa denného svetla (Luxsense) Aplikácie Kancelárie Vzdelávacie inštitúcie Zdravotnícke zariadenia Rekreačné zariadenia Maloobchodné predajne Priemysel Špecifikácia Typ TBS417 (verzia so súvislými vstavanými svetelnými pásmi) Optika 1-zdrojová verzia: Stropná mriežka Stropy s priznanými T-profilmi a sadrokartónové (platňové) stropy - Vysokovýkonná, vysokoleštená mriežka Micro OLC (C8-VH) Svetelný zdroj Žiarivka: - Vysokovýkonná, vysokoleštená mriežka Micro OLC s vrchným - 1 x alebo 2 x MASTER TL5 / G5 / 14, 21, 24, 28, 35, 39, 49, 54, 80 reflektorom (T C8-VH) W - Vysokoleštená mriežka Micro OLC Performer (C8) Vrátane svetelného zdroja Áno (farba svetla 827, 830 alebo 840) Nie - Vysokoleštená mriežka pre dokonalé pohodlie Micro OLC (C8-C) - Vysokovýkonná, polomatná mriežka Micro OLC (D8-VH) Predradník Elektronický vysokofrekvenčný, V / Hz: - Performer (HFP) - Performer, inteligentný, viacwattový (HFPI) - Regulator, DALI (HFD) - Regulator, 1-10 V (HFR) - Regulator, DALI (HFD-T), dotykový - Vysokovýkonná, polomatná mriežka Micro OLC s vrchným reflektorom (T D8-VH) - Polomatná mriežka Micro OLC Performer (D8) - Polomatná mriežka pre dokonalé pohodlie Micro OLC (D8-C) - Matná zrkadlová mriežka Micro, rebrované krížne mriežky (M2) - Vysokovýkonná zrkadlová mriežka Micro, rebrované krížne mriežky (M2-H) - Vysokovýkonná asymetrická mriežka Micro (A) 2-zdrojová verzia: - Vysokoleštená optimriežka ka Mini OLC Performer (C6) - Vysokovýkonná, vysokoleštená mriežka Mini OLC (C6-VH) - Polomatná mriežka Mini OLC Performer (D6) - Vysokovýkonná, polomatná mriežka Mini OLC (D6-VH) Optický kryt (1-zdrojová verzia) Opálový difúzor (O) Mikrošošovkovový difúzor OLC s PC krytom (MLO-PC) Špecifikácia 2

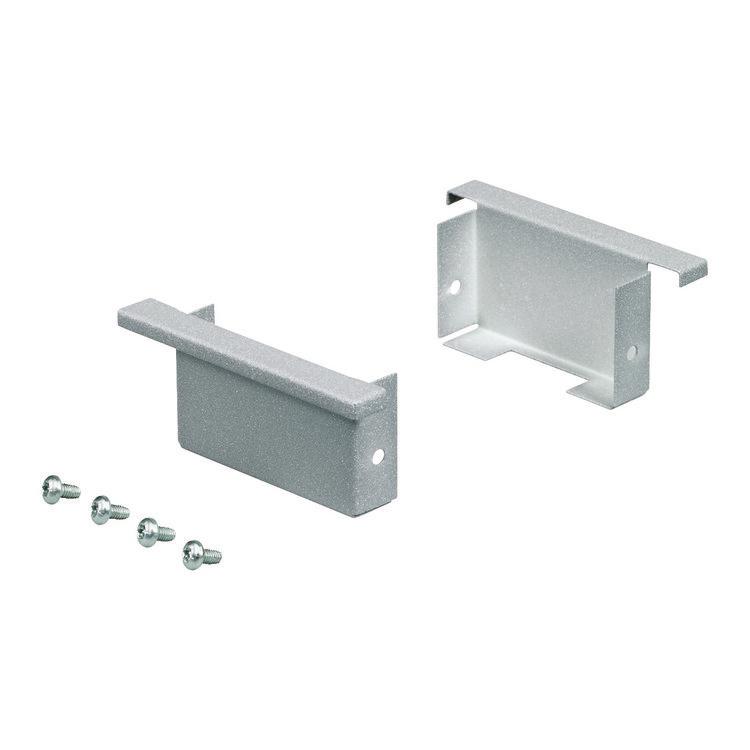

3 Zapojenie (z vonkajšej Nástrčná svorkovnica (PI) alebo poistka s ťahovým uvoľnením (PIP) strany telesa) Konektor Wieland GST 18, 3- alebo 4-pólový (W alebo W4) Konektor Wago, 3- alebo 4-pólový (WA alebo WA4) Konektor Ensto, 3- alebo 4-pólový (EN alebo EN4) Kábel, dĺžka 200 cm, so zástrčkou CEE7 (CCE) Možnosti Núdzové osvetlenie: 1 hodina (EL1), 3 hodiny (EL3) Ovládanie osvetlenia: - Ovládanie denného svetla Luxsense micro (LXM) - Viacnásobné ovládanie ActiLume (ACL) Priebežné prekáblovanie 1-fázové, 3 žily (TRW1) Priebežné prekáblovanie 3-fázové, 5 žíl (TRW3) Vnútorné prekáblovanie vodičmi bez PVC (PVCFR) Vrátane Euro poistky (FU) Bezpečnostný kábel () Materiál a farba Teleso: pozinkovaná oceľ, biela RAL 9016 Voliteľná biela RAL 9010 alebo strieborná sivá RAL 9006 Detaily rámu: lineárny rám široký 12 mm, vysoký 5 mm a predlakovaný Príslušenstvo Poznámky Hlavné použitie Súprava koncoviek pre 1-zdrojovú verziu: ZBS417 EP-S SET (SI a RAL 9010) Súprava koncoviek pre 2-zdrojovú verziu: ZBS417 EP-T SET (SI a RAL 9010) Súprava koncoviek pre asymetrickú verziu: ZBS417 EP-A SET (SI a RAL 9010) Stropy s priznanými profilmi: položením, bez montážnych konzol Sadrokartónové stropy: konzola ZBS460 SMB-PLC (12 kusov) Krycia fólia na ochranu optiky počas montáže Kancelárie, školy, nemocnice, rekreačné zariadenia, maloobchodné predajne, priemysel Versions 3

4 Rozmerový obrázok Product TBS417 1x49W/830 HFP D8 W TBS417 1x28W/830 HFP D8 W TBS417 1x49W/830 HFP C8 W TBS417 1x28W/830 HFP C8 W TBS417 1x49W/840 HFP MLO-PC W TBS417 1x28W/840 HFP MLO-PC W TBS417 1x49W/840 HFP A W TBS417 1x28W/840 HFP A W TBS417 1x49W/840 HFP D8-VH W TBS417 1x28W/840 HFP D8-VH W TBS417 1x49W/840 HFP C8-VH W TBS417 1x28W/840 HFP C8-VH W TBS417 1x49W/840 HFP D8 W TBS417 1x28W/840 HFP D8 W TBS417 1x49W/840 HFP C8 W TBS417 1x28W/840 HFP C8 W TBS417 1x35W/830 HFP MLO-PC W TBS417 1x35W/830 HFP A W TBS417 1x35W/830 HFP D8-C W TBS417 1x35W/830 HFP D8-VH W TBS417 1x54W/830 HFP D8 W TBS417 1x49W/830 HFP D8 W TBS417 1x35W/830 HFP D8 W TBS417 1x28W/830 HFP D8 W TBS417 1x54W/840 HFP MLO-PC W TBS417 1x49W/840 HFP MLO-PC W TBS417 1x35W/840 HFP MLO-PC W TBS417 1x28W/840 HFP MLO-PC W TBS417 1x54W/840 HFP A W TBS417 1x49W/840 HFP A W TBS417 1x35W/840 HFP A W TBS417 1x28W/840 HFP A W TBS417 1x54W/840 HFP D8-VH W TBS417 1x49W/840 HFP D8-VH W TBS417 1x35W/840 HFP D8-VH W TBS417 1x28W/840 HFP D8-VH W TBS417 1x54W/840 HFP C8-VH W TBS417 1x49W/840 HFP C8-VH W TBS417 1x35W/840 HFP C8-VH W TBS417 1x28W/840 HFP C8-VH W A 4

5 Rozmerový obrázok Product TBS417 1x54W/830 HFR MLO-PC PIP TBS417 1x54W/830 HFP MLO-PC PIP TBS417 1x49W/830 HFR MLO-PC PIP TBS417 1x49W/830 HFP MLO-PC PIP TBS417 1x35W/830 HFR MLO-PC PIP TBS417 1x35W/830 HFP MLO-PC PIP TBS417 1x54W/830 HFR A PIP TBS417 1x54W/830 HFP A PIP TBS417 1x49W/830 HFR A PIP TBS417 1x49W/830 HFP A PIP TBS417 1x35W/830 HFR A PIP TBS417 1x35W/830 HFP A PIP TBS417 1x28W/830 HFR A PIP TBS417 1x28W/830 HFP A PIP TBS417 1x49W/830 HFR D8 PIP TBS417 1x49W/830 HFP D8 PIP TBS417 1x35W/830 HFR D8 PIP TBS417 1x35W/830 HFP D8 PIP TBS417 1x28W/830 HFR D8 PIP TBS417 1x28W/830 HFP D8 PIP TBS417 1x14W/830 HFR D8 PIP TBS417 1x14W/830 HFP D8 PIP TBS417 1x54W/840 HFP D8 PI TBS417 1x49W/840 HFP D8 PIP TBS417 1x35W/840 HFP D8 PIP TBS417 1x28W/840 HFP D8 PIP TBS417 1x54W/840 HFP C8 PIP TBS417 1x49W/840 HFP C8 PIP TBS417 1x35W/840 HFP C8 PIP TBS417 1x49W/830 HFP T D8-VH EL1 PIP TBS417 1x28W/830 HFD-T MLO-PC PIP TBS417 1x14W/840 HFP C8 PI A 608 mm 608 mm 608 mm Podrobnosti o produkte 5

6 Podrobnosti o produkte Príslušenstvo Ordercode Ordercode

7 Príslušenstvo Ordercode Ordercode Ordercode Ordercode Schválenie a použitie Kód krytia IP (mechanický náraz) IK02 Prevádzkové a elektrické Vstupné napätie 220 to 240 V Všeobecné informácie Klimatizácia cirkulácia vzduchu cez No teleso CE CE mark Trieda ochrany IEC Bezpečnostná trieda I Núdzové osvetlenie No Požiarna odolnosť Teplota 850 C, trvanie 5 s Kombi balenie Vrátane zdroja Kód radu svetelného zdroja TL5 Vstavané riadenie No Počet svetelných zdrojov 1 Kód radu produktov TBS417 Bezpečnostná konzola - Horný reflektor No Vnútorné káble Standard Schválenie a použitie Krytie IP TBS417 1x35W/840 HFP C8 PIP IP TBS417 1x28W/840 HFP C8 W IP TBS417 1x28W/840 HFP C8-VH W IP TBS417 1x28W/840 HFP D8-VH W IP TBS417 1x35W/830 HFP D8 W IP TBS417 1x28W/830 HFP D8 W IP TBS417 1x49W/830 HFP D8 W IP TBS417 1x28W/840 HFP A W IP TBS417 1x28W/840 HFP A W IP TBS417 1x49W/840 HFP A W IP TBS417 1x28W/840 HFP MLO-PC W IP TBS417 1x54W/840 HFP MLO-PC W IP TBS417 1x49W/830 HFR MLO-PC PIP IP40 Mechanické časti a teleso Farba Biela Všeobecné informácie (1/2) 7

8 Typ optického Typ optického Pätica krytu/šošovky ENEC horľavosti Pätica krytu/šošovky ENEC horľavosti TBS417 1x35W/840 HFP C TBS417 1x28W/840 HFP A PIP W TBS417 1x28W/840 HFP C TBS417 1x28W/840 HFP A W W TBS417 1x28W/840 HFP C TBS417 1x49W/840 HFP A G5 No ENEC mark F VH W W TBS417 1x28W/840 HFP D TBS417 1x28W/840 HFP - MLO-PC - - VH W MLO-PC W TBS417 1x35W/830 HFP D TBS417 1x54W/840 HFP G5 MLO-PC ENEC mark - W MLO-PC W TBS417 1x28W/830 HFP D TBS417 1x49W/830 HFR G5 MLO-PC ENEC mark F W MLO-PC PIP TBS417 1x49W/830 HFP D8 G5 No ENEC mark F W Všeobecné informácie (2/2) Predradník Výkon svetelného zdroja Typ optiky UL TBS417 1x35W/840 HFP 35 W C8 - HFP C8 PIP TBS417 1x28W/840 HFP 28 W C8 - HFP C8 W TBS417 1x28W/840 HFP 28 W C8-VH - HFP C8-VH W TBS417 1x28W/840 HFP 28 W D8-VH - HFP D8-VH W TBS417 1x35W/830 HFP 35 W D8 - HFP D8 W TBS417 1x28W/830 HFP 28 W D8 - HFP D8 W TBS417 1x49W/830 HFP D8 W HFP 49 W D8 Nie TBS417 1x28W/840 HFP A W TBS417 1x28W/840 HFP A W TBS417 1x49W/840 HFP A W TBS417 1x28W/840 HFP MLO-PC W TBS417 1x54W/840 HFP MLO-PC W TBS417 1x49W/830 HFR MLO-PC PIP Predradník Výkon svetelného zdroja Typ optiky UL HFP 28 W A - HFP 28 W A - HFP 49 W A - HFP 28 W No - HFP 54 W No - Vysokofrekvenčný 49 W No - regulátor Mechanické časti a teleso Konfigurácia telesa TBS417 1x35W/840 HFP C8 PIP TBS417 1x28W/840 HFP C8 W TBS417 1x28W/840 HFP C8-VH W TBS417 1x28W/840 HFP D8-VH W TBS417 1x35W/830 HFP D8 W TBS417 1x28W/830 HFP D8 W TBS417 1x49W/830 HFP D8 W 2 zdroje v 1-zdrojovom telese Konfigurácia telesa TBS417 1x28W/840 HFP A W TBS417 1x28W/840 HFP A W TBS417 1x49W/840 HFP A W 2 zdroje v 1-zdrojovom telese TBS417 1x28W/840 HFP MLO-PC W TBS417 1x54W/840 HFP MLO-PC W TBS417 1x49W/830 HFR MLO-PC PIP 2 zdroje v 1-zdrojovom telese Podmienky použitia 8

9 Rozsah okolitých teplôt Maximálna úroveň stmievania TBS417 1x35W/840 HFP C PIP TBS417 1x28W/840 HFP C8 W TBS417 1x28W/840 HFP C VH W TBS417 1x28W/840 HFP D VH W TBS417 1x35W/830 HFP D8 W TBS417 1x28W/830 HFP D8 W TBS417 1x49W/830 HFP D8 W +10 až +40 ºC 1% Nie Vhodné pre náhodné prepínanie Rozsah okolitých teplôt Maximálna úroveň stmievania Vhodné pre náhodné prepínanie TBS417 1x28W/840 HFP A W TBS417 1x28W/840 HFP A W TBS417 1x49W/840 HFP A W +10 až +40 ºC Nepoužíva sa Nie TBS417 1x28W/840 HFP MLO PC W TBS417 1x54W/840 HFP MLO PC W TBS417 1x49W/830 HFR MLO- PC PIP +10 až +40 ºC 1% Nie Počiatočný výkon (súlad s požiadavkami IEC) Počiatočná účinnosť LED svietidla Počiatočný svetelný tok Tolerancia svetelného toku Počiatočný príkon TBS417 1x35W/ HFP C8 PIP TBS417 1x28W/ HFP C8 W TBS417 1x28W/ HFP C8-VH W TBS417 1x28W/ HFP D8-VH W TBS417 1x35W/ HFP D8 W TBS417 1x28W/ HFP D8 W TBS417 1x49W/830 HFP D8 W 100 lm/w 4900 lm +/-10% 49 W TBS417 1x28W/840 HFP A W TBS417 1x28W/840 HFP A W TBS417 1x49W/840 HFP A W TBS417 1x28W/840 HFP MLO-PC W TBS417 1x54W/840 HFP MLO-PC W TBS417 1x49W/830 HFR MLO-PC PIP Počiatočná účinnosť LED Počiatočný svietidla svetelný tok Tolerancia svetelného Počiatočný toku príkon lm/w 4900 lm +/-10% 49 W lm/w 4900 lm +/-10% 49 W 2018 Philips Lighting Holding B.V. Všetky práva vyhradené. Špecifikácia podlieha zmenám bez predchádzajúceho upozornenia. Obchodné značky sú majetkom Philips Lighting Holding B.V. alebo jej príslušných majiteľiv , Október 23 -
