CAD pro techniku prostředí (TZB)

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "CAD pro techniku prostředí (TZB)"

Transkript

1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ - ENERGETICKÝ ÚSTAV ODBOR TERMOMECHANIKY A TECHNIKY PROSTŘEDÍ CAD pro techniku prostředí (TZB) Kreslení vzduchotechniky březen

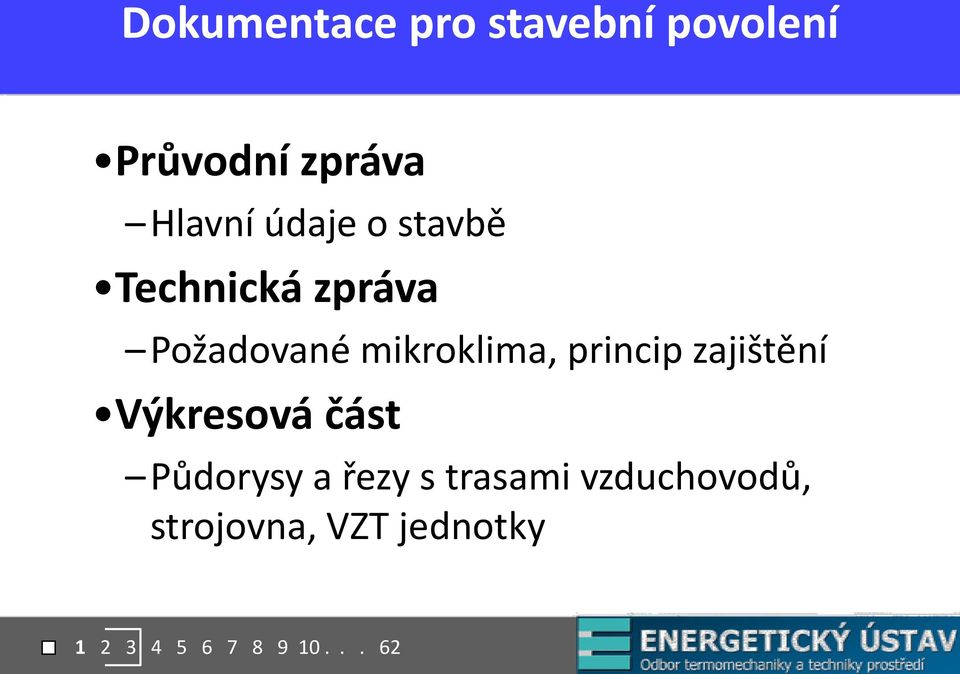

2 Projekt vzduchotechniky Dokumentace staveb Dokumentace pro stavební povolení Prováděcí projekt Dokumentace skutečného stavu

3 Dokumentace pro stavební povolení Průvodní zpráva Hlavní údaje o stavbě Technická zpráva Požadované mikroklima, princip zajištění Výkresová část Půdorysy a řezy s trasami vzduchovodů, strojovna, VZT jednotky

4 Technická zpráva Prováděcí projekt Výkresová dokumentace Seznam zařízení Rozpočet

5 Technická zpráva Základní údaje a charakteristika navržených zařízení Přehled a popis funkce VZT zařízení Vzduchové a energetické bilance zařízení (stanovení objemového průtoku přivedeného a odvedeného vzduchu, druhu potrubí, distribučních tras a uložení potrubí) Požadavky na související profese (požadavky na zkoušky před odevzdáním, zásady z hlediska bezpečnosti práce a technických zařízení) Pokyny pro montáž a obsluhu

6 Výkresová část Půdorysy, řezy, detaily, funkční schémata Výkresy musí umožnit jednoznačnou a bezproblémovou výrobu a montáž Výkresovou dokumentaci obsahující provozní schémata rozvodů s vyznačenou světlostí, dispoziční uspořádaní zařízení a tras potrubí. Seznam strojů a zařízení - specifikace zařízení, potrubí podle průřezů, izolací, nátěry, montážní materiál

7 Rozpočet Celkové náklady stavby (technologická část stavby - vzduchotechnika) obsahuje náklady na stroje a zařízení, nářadí a inventář provozního celku, jednotky, náklady na montáž případně demontáž existujících zařízení, náklady na repasi existujících zařízení, náklady na nepoužité alternativy projektů s náklady na komplexně a technologické zkoušky, zkušební provoz, kompletační činnost, náklady na vyklizení likvidovaných objektů, revize a revizní zprávy

8 Podklady pro zpracování dokumentace Obecné právní předpisy Stavební zákon Zákon o posuzování vlivu staveb na životní prostředí Hygienické předpisy Zákon o požární ochraně

9 Podklady pro zpracování dokumentace Technické podklady Architektonické řešení stavby Provozní a technologické údaje o stavbě Údaje o dostupných energetických zdrojích Technické normy a předpisy

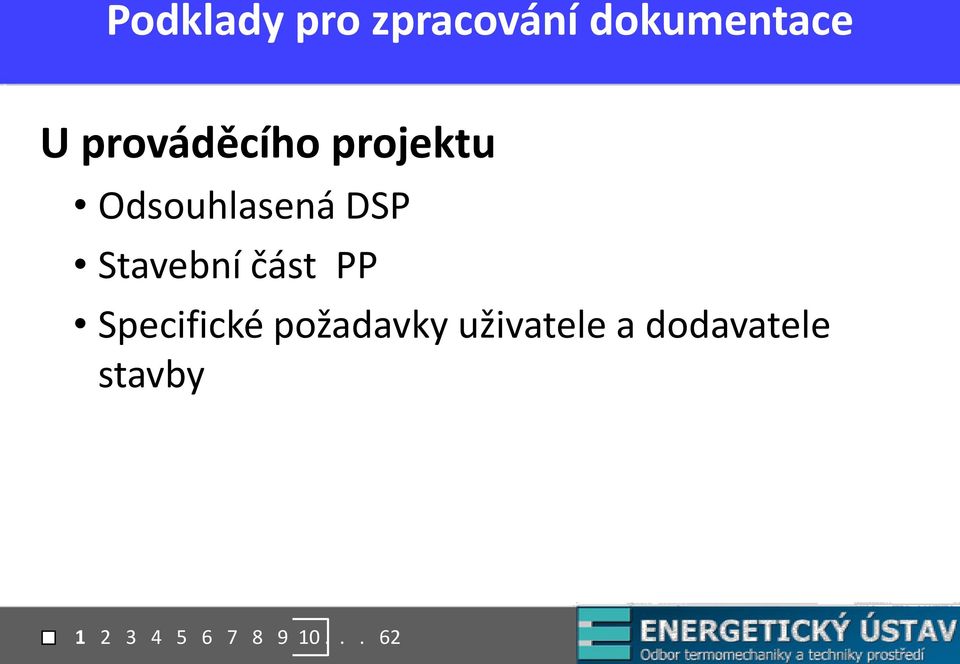

10 Podklady pro zpracování dokumentace U prováděcího projektu Odsouhlasená DSP Stavební část PP Specifické požadavky uživatele a dodavatele stavby

11 Kreslení výkresů Součásti zařízení se kreslí vždy v měřítku výkresu. Kreslí se zjednodušené tak, aby se vyjádřil skutečný tvar zařízení bez podrobností, které nemají vliv na určení daného zařízení. Viditelné obrysy v pohledu a v řezu se kreslí tlustými (barevnými) plnými čarami. Zakryté obrysy se kreslí tlustými čárkovanými čarami. Potrubí ve výkresech v měřítku 1 : 200 se kreslí jednou tlustou plnou čarou, bez ohledu na skutečné rozměry potrubí. Potrubí na výkresech v měřítku 1 : 100 a 1 : 50 se kreslí v měřítku výkresu. Viditelné obrysy v pohledu a v řezu se kreslí tlustými plnými čarami. Zakryté obrysy se kreslí tlustými čárkovanými čarami. Při potrubí kruhového průřezu se kreslí a ji jeho osa tenkou čerchovanou čarou. Potrubí zobrazené v příčném řezu anebo viditelný otvor v potrubí se vyznačí schematicky začerněným stínem. Zakrytý otvor v potrubí se vyznačí obrysem a hranicí stínu tlustou čárkovanou čarou Rovné časti vzduchotechnického potrubí stejného průřezu je možné kreslit: nečleněné na jednotlivé části; nakreslí se spoje, kótuje se celková délka potrubí a označí se jedinou pozicí, členěné na jednotlivé části; všechny stejné části se označí stejnou pozicí

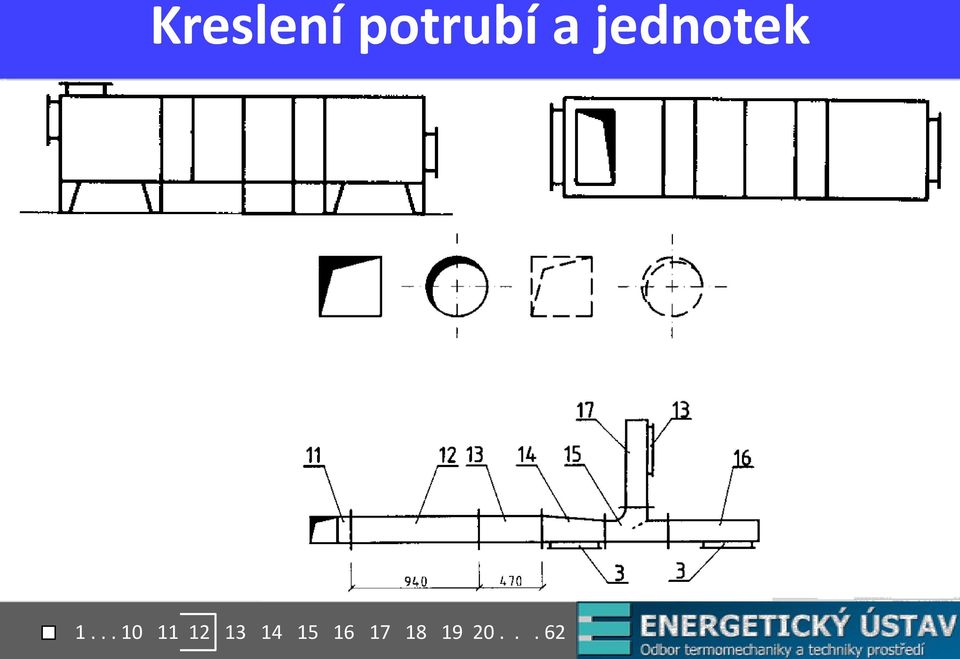

12 Kreslení potrubí a jednotek

13 Kótování potrubí

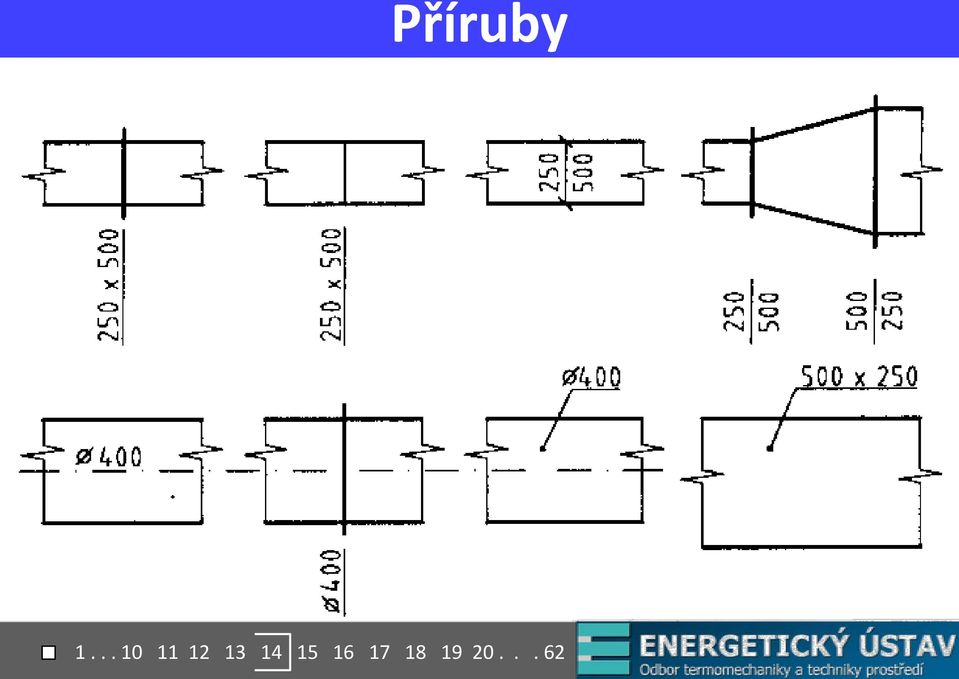

14 Příruby

15 Příruby - Izolace Přírubový spoj na potrubí se kreslí tlustou plnou čarou přesahující obrys potrubí o 2 až 3 mm. Bezpřírubové spoje (např. nýtované) na potrubí se kreslí jednou tenkou plnou čarou nepřesahující obrys potrubí. Škrtící klapky v odbočkách a rozbočkách, náběhové regulační plochy a jejich ovládání se kreslí tlustou čárkovanou čarou. Druh a tloušťka izolace jednotlivých částí vzduchotechnického zařízení se uvádí v legendě. Izolované časti je možné také označit na výkrese: vedle obrysu příslušné části tenkou čerchovanou čarou s dvěma tečkami, připsáním písmena IZ na číslo pozice

16 Pozice

17 Pozice - sestava

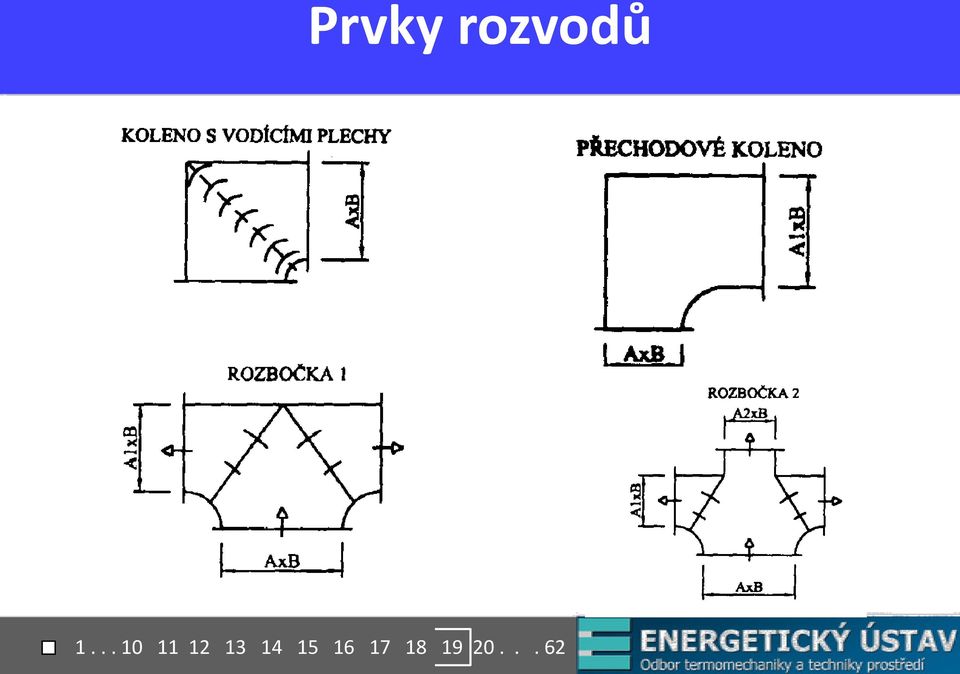

18 Prvky rozvodů

19 Prvky rozvodů

20 Prvky rozvodů

21 Prvky rozvodů

22 Prvky rozvodů

23 Závěsy Závěsy se kreslí v půdorysu potrubí tenkými plnými čarami kolmo přes šířku potrubí, ukončenými na obou stranách mimo obrys potrubí křížkem kresleným tenkou čarou

24 Závěsy

25 Závěsy

26 Půdorys - řezy

27 Půdorys

28

29

30

31

32

33

34

35 Doporučení Teploty Neobývané místnosti (chodba, předsíň) 15 C Ložnice 18 C Obývané pokoje kuchyň C Koupelna 24 C Výměna vzduchu Kuchyně 50 l/s 12 l/s Koupelna, WC 25 l/s 10 l/s Norma DIN

36 3D 2D

37 3D 2D

38 Kreslení potrubí

39 Potrubí funkční schéma

40 Návrh potrubí

41 Potrubí

42 Značky chladnička Tepelné čerpadlo Kogenerační jednotka Anemostat Ventilátor Filtr Abs. chladnička klimatizace Ohřívač vzduchu Axiální ventilátor Lokální ventilátor Protidešťová

43 Značky Chladící věž Pračka Chladič Klapka Vyměník Vyústění Chladící věž s ventilálor. Parní pračka Ohřívač Klapka Vyměník parní Vyústění

44 Značky Výfuk Tlumič Talířová vyústka Štěrbinová vyústka Rekuperátor Konvertor Usměrňovač Tlumič Stropní ventilátor Směšovač Protiproudý vyměník Konvertor s regulátorem

45 Značky Čidlo pohon Mřížka Odvádění Podstropní panel Protinámraz ová ochrana Regulátor Diference tlaku Nádoba Přívod Protipožární klapka Regulátor

46 Značky Ovzdušnění Přefuk Směr proudu

47

48

49

50

51

52 Jednotka

53

54

55

56

57

58

59 Ohřev

60

61

62 Otázky Vyjmenujte typy výkresové dokumentace u projektů vzduchotechniky Vyjmenujte typy výkresů u projektu vzduchotechniky Kdy je nutno kreslit detaily vzduchotechnických prvků Co je to funkční schéma Proč se používá víceúrovňové pozicování Jak se vyznačuje směr proudění vzduchu Co je to kalhotový kus Co je to doměrný kus Jak se zakresluje odskok v půdorysném výkresu Jak se vyznačuje v půdorysu kruhové potrubí ve směru Z Jak se vyznačuje v půdorysu obdélníkové potrubí ve směru Z Jak se kótují příruby vzduchotechnického potrubí Nakreslete značku ventilátoru Nakreslete značku parní pračky vzduchu
