1 OBVODOVÉ KONSTRUKCE

2 OBVODOVÉ STĚNY jednovrstvé obvodové zdivo zdivo z vrstvených tvárnic vrstvené obvodové konstrukce - kontaktní plášť - skládaný plášť bez vzduchové mezery - skládaný plášť s provětrávanou vzduch. mezerou lehké obvodové pláště - kostrové systémy - lehké obvodové panely - skleněné stěny

3 Rizika jednovrstvého zdiva

4 Rizika jednovrstvého zdiva povrchová kondenzace obytná místnost koupelna

5 VRSTVENÉ KONSTRUKCE STĚN kontaktní plášť tepelná izolace betonové tvárnice tepelná izolace tepelná izolace

6 Povrchová kondenzace obvodová suterénní stěna Kvalitní řešení detailů

7 Průběh teplot v konstrukcích obvodového pláště Stěna zateplená z exteriéru Stěna bez zateplení Stěna zateplená z interiéru VRSTVENÉ A KOMBINOVANÉ KONSTRUKCE STĚN

8 Kontaktní zateplovací systémy - nové konstrukce - rekonstrukce VRSTVENÉ A KOMBINOVANÉ KONSTRUKCE STĚN

9 Kontaktní zateplovací systémy - nové konstrukce - rekonstrukce U 1 U 2 U rekonstrukcí min. 30 mm, lépe alespoň 50 mm

10

11

12

13

14

15

16

17

18

19 VRSTVENÁ PROVĚTRÁVANÁ KONSTRUKCE 1 nosná konstrukce 2 tepelná izolace 3 větraná vzduchová mezera 4 ochranná a pohledová přizdívka nebo opláštění VRSTVENÉ A KOMBINOVANÉ KONSTRUKCE STĚN

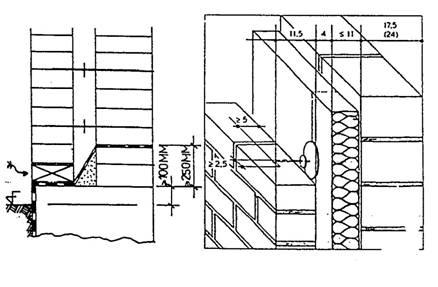

20 Skládané vrstvené obvodové konstrukce VRSTVENÉ A KOMBINOVANÉ KONSTRUKCE STĚN

21 VRSTVENÉ A KOMBINOVANÉ KONSTRUKCE STĚN

22 VRSTVENÉ A KOMBINOVANÉ KONSTRUKCE STĚN

23

24 Lehké kostrové (sloupkové) systémy

25 LEHKÉ OBVODOVÉ PLÁŠTĚ NA BÁZI OCELI A SKLA

26

27

28

29

30

31 integrace solárních systémů balkónová zábradlí

32 PŘÍČKY

33 Primární funkce dělicích konstrukcí - příček Rozdělují vnitřní prostory budov na jednotlivé funkčně vymezené čásh. dělicí funkce akushcká funkce tepelně izolační funkce ztužující funkce prohpožární funkce architektonická

34 Akushcká funkce - význam plošné hmotnosh z hlediska vzduchové neprůzvučnosh konstrukce Stavební index vzduchové neprůzvučnosh (ČSN ): Chráněná místnost Hlučná (vysílací) místnost R w obytná místnost bytu ostatní místnos- téhož bytu 42 db obytné místnosh druhých bytů / domů schodiště, chodby hlučné provozy Prohpožární funkce Minimální požadovaná požární odolnost stěn v minutách: 53 db / 57 db 52 db db Stupeň požár. bezpečnosti požárního úseku I II III IV V VI VII požární stěna v podzemním podlaží požární stěna v nadzemním podlaží požární stěna v posledním nadzemním podlaží AKUSTICKÁ A PROTIPOŽÁRNÍ FUNKCE

35 Hodnoty součinitele prostupu tepla U N pro budovy s převažující návrhovou vnitřní teplotou Θ = 20 C Stěnová konstrukce stěna venkovní Součinitel prostupu tepla Požad. W/(m 2.K) Doporuč. W/(m 2.K) lehká 0,20 0,30 těžká 0,25 stěna vnitřní z vytápěného k nevytápěnému prostoru 0,60 0,40 z vytápěného k částečně vytápěnému prostoru 0,75 0,50 mezi sousedními budovami 1,05 0,70 mezi prostory s ΔΘ 10 C 1,30 0,90 mezi prostory s ΔΘ 5 C 2,70 1,80 U = 1 / ( R i + R + R e ) [Wm - 2 K - 1 ] součinitel prostupu tepla R i = 1 / 8 [m 2 KW - 1 ] odpor při přestupu tepla na vnitřní straně konstrukce R = ( d i / λ i ) [m 2 KW - 1 ] tepelný odpor konstrukce R e = 1 / 23 [m 2 KW - 1 ] odpor při přestupu tepla na vnější straně konstrukce λ i [Wm - 1 K - 1 ] součinitel tepelné vodivosh i- té vrstvy SOUČINITEL PROSTUPU TEPLA

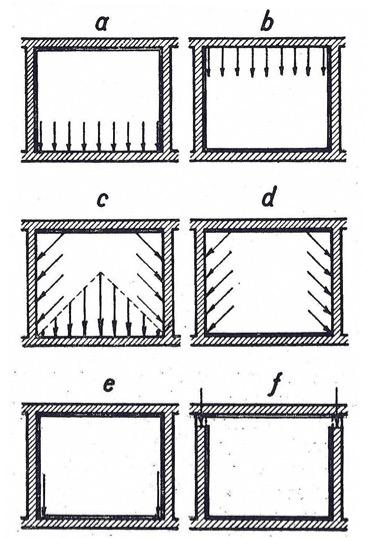

36 Rozdělení podle způsobu zatěžování nosných konstrukcí podepřené po celé délce (a) zavěšené po celé délce (b) částečně samonosné (c) visuté - vzepřené do svislých NK (d) samonosné podepřené do svislých NK pod příčkou (e) samonosné zavěšené na svislé NK (f)

37 Technologické a materiálové rozdělení zděné konstrukce - z keramických (cihelných) materiálů - z betonových materiálů - z tvárnic na bázi lehkého betonu - z vápenopískových tvárnic - z nepálené hlíny - ze skleněných tvárnic - příp. z kamene, aj. monolihcké konstrukce - betonové - železobetonové - vápenosádrové (rabicka) - keramidová příčka prefabrikované konstrukce - betonové (např. z lehkého betonu) (montované příčky) - železobetonové - dřevěné (lehké panely, roubené stěny) - kostrové s opláštěním konstrukčními deskami - celoskleněné - přemíshtelné příčky technologicky a materiálově kombinované konstrukce

38 Konstrukční řešení dělicích konstrukcí typy příček jednoduché stěny (příčky) dvojité stěny (příčky) zvukově pohltivý materiál instalační stěny (příčky) instalační prostor

39 Konstrukční řešení dělicích konstrukcí napojení na nosné stěny tuhé připojení 1 spára 15 mm zcela vyplněná maltou 2 stěnové spony 1 spára 15 mm zcela vyplněná maltou R w = R w - k [db] Korekce vzduchové neprůzvučnosh: k = 2 4 db 1 stropní konstrukce 2 polyuretanová pěna 3 trvale pružný tmel

40 Konstrukční řešení dělicích konstrukcí napojení na nosné stěny pružné (měkké) připojení 1 žb stěna 2 kotevní kolejnička 3 plochá nerezová kotva 4 minerální izolace 5 trvale pružný tmel R w = R w - k [db] Korekce vzduchové neprůzvučnosh: k = 2 db 1 stropní konstrukce 2 zdící malta 3 separační fólie

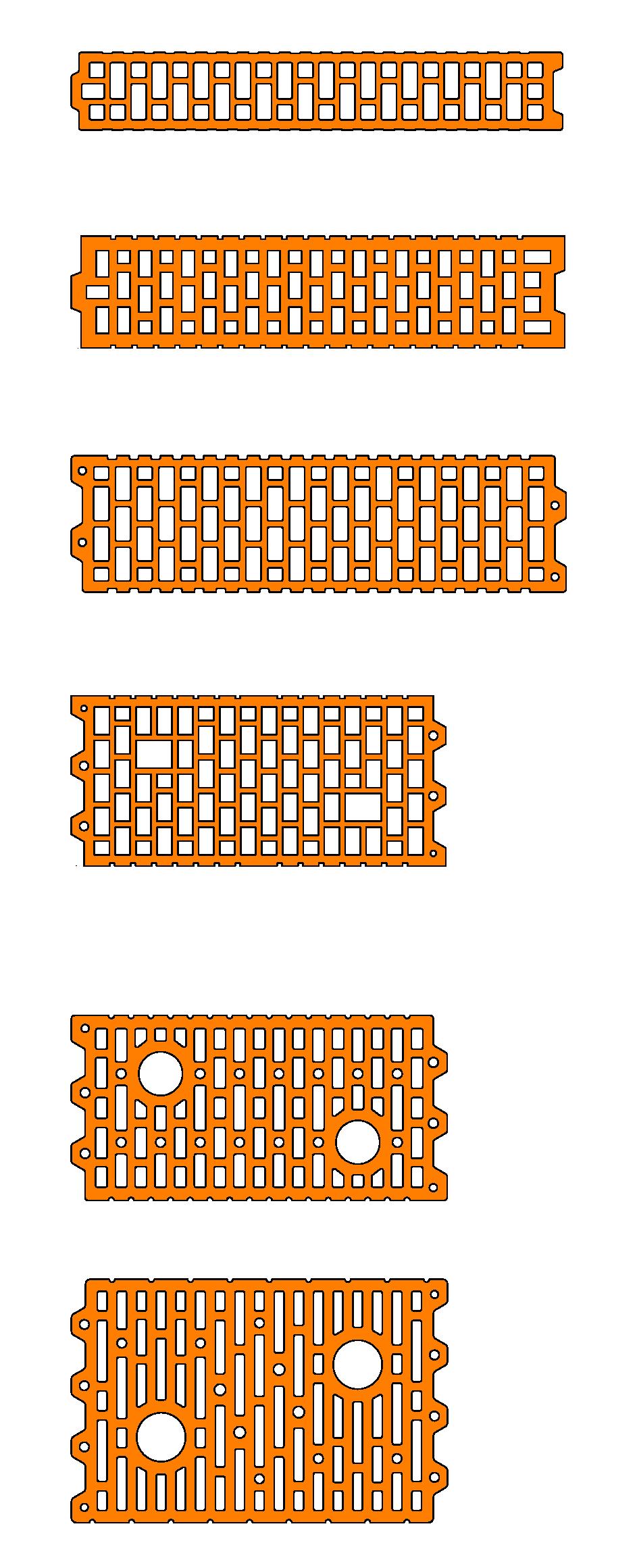

41 Příčky z keramických materiálů R w [db] 8 P+D 39 11,5 AKU 47 ČSN : R w = 42 / 47 / 53 / 57 db R w = R w - k [db] 14,0 P+D 44 běžně k = 2 4 db 17,5 P+D AKU AKU 55 R w [db] vč. omítek 15 mm

42 Příčky z betonových materiálů Tvárnice pro příčky BS Klatovy TP 7 - B 44 db TP 12 - B 48 db R w [db]

43 Příčky z tvárnic na bázi lehkých betonů pórobetonové tvárnice Způsoby zdění tvárnic - tenkovrstvé tmely - souvislé maltové lože Tvárnice pro příčky YTONG P2-500 R w [db] tl. 75 mm tl. 100 mm tl. 125 mm tl. 150 mm P4-500 tl. 200 mm tl. 250 mm P6-650 tl. 200 mm tl. 250 mm

44 Příčky z tvárnic na bázi lehkých betonů tvárnice s lehčeným kamenivem Tvárnice pro příčky Liapor PS 70 M 115 M 175 R w [db] - 45 / 48 AKU 48 / 55 AKU

45 Příčky z vápenopískových tvárnic Tvárnice pro příčky Ytong Silka S S DF S DF S DF S DF R w [db] tl. 115 mm tl. 150 mm tl. 200 mm tl. 240 mm tl. 300 mm R w [db] vč. omítek 5 mm

46 Příčky z nepálené hlíny

47 Příčky dřevěné konstrukce roubené stěny R w [db] 32 tl. 100 mm tl. 150 mm 35 R w [db] zjištěno výpočtem pro měkké dřevo kolmo na vlákna

48 Příčky kostrové konstrukce s opláštěním konstrukčními deskami ze sádrokartonu z dřevovláknitých desek z desek z recyklovaných nápojových kartonů

49 Poruchy dělicích konstrukcí
