1 Ing. Jan Kahuda Ing. Jan Kahuda Ing. Arch. Jan Drdácký EZK Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 Katastrální území Tábor p. p. č. 1502/98 SO 02.2 OSVĚTLENÍ HŘIŠTĚ Město Tábor Žižkovo náměstí 2, Tábor 1 Město Tábor Žižkovo náměstí 2, Tábor 1 DPS D.1.4 MM 04/2017 CS

2 SEZNAM DOKUMENTACE 1. Technická zpráva 2. Světelně technický výpočet 3. Výkaz výměr 4. Výkresová část Název akce Vypracoval Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 SO 02.2 OSVĚTLENÍ HŘIŠTĚ Ing. Jan Kahuda

3 1. TECHNICKÁ ZPRÁVA PRŮVODNÍ ČÁST 1. Identifikační údaje stavby a investora Identifikační údaje stavby Název stavby: Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 SO 02.2 OSVĚTLENÍ HŘIŠTĚ Objednatel: Město Tábor Žižkovo náměstí 2, Tábor 1 Místo stavby: Katastrální území Tábor na p. p. č. 1502/98 Identifikační údaje investora Investor: Město Tábor Žižkovo náměstí 2, Tábor 1 Identifikační údaje projektanta Zpracovatelská firma: EZK, Českobrodská 35, Praha 9 Odpovědný projektant: Ing. Jan Kahuda Vypracoval: Ing. Jan Kahuda 1.1. Předmět řešení Předmětem této části projektové dokumentace je návrh nového umělého osvětlení hřiště na malou kopanou SO 02 areálu ZŠ Zborovská Tábor. 2. Přehled výchozích podkladů 1. Požadavky investora 2. Předmětné vyhlášky a normy 3. Místní šetření 4. Katalogy přístrojů a zařízení Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 stránka Název akce SO 02.2 OSVĚTLENÍ HŘIŠTĚ Vypracoval Ing. Jan Kahuda 1

4 1. TECHNICKÁ ZPRÁVA 3. Technické řešení TECHNICKÁ ČÁST Pro napájení a ovládání umělého osvětlení fotbalového hřiště na malou kopanou bude sloužit nový rozvaděč osvětlení RS, které bude umístěn na novém osvětlovacím stožáru OS1. Přívod elektrické energie do nového rozvaděče a napojení na rozvodnou a distribuční síť bude provedeno ze stávajících areálových rozvodů ZŠ, konkrétně z pavilonu A ze stávajícího rozvaděče v nářaďovně. Zde bude dozbrojen vývod osazený jističem 3x25A/C, z kterého se následně kabelovým vedením 4(5)x16 mm 2 napojí rozvaděč RS. Trasa napájecího kabelu povede nejprve po povrchu v elektroinstalační liště, v prostoru tělocvičny nad dřevěným obložením a následně prostupem přes stěnu do volného terénu do výkopu 35 x 80 cm. Dále pak povede v chráničce HDPE 160 pod stávající komunikací a zídkou. Následně povede ve výkopu až k rozvaděči RS. Pod atletickým oválem a prostorem pro skok daleký bude kabelové vedení uloženo opět v ochranné HDPE trubce. Rozvaděč RS bude vybaven podružným měřením spotřeby elektrické energie, jistícími prvky, spínači pro ovládání osvětlení jednotlivých osvětlovacích stožárů a zámkem, aby nemohlo docházet k manipulaci s osvětlením náhodným uživatelem hřiště. Z rozvaděče RS pak budou samostatnými kabely uloženými ve výkopu v pískovém loži napájeny jednotlivé osvětlovací stožáry s asymetrickými osvětlovacími světlomety 1000W například THORN Champion s nastavitelnou polohou světelného zdroje, určenými pro osvětlování sportovišť, osazené halogenidovými výbojkami 1000W, Ra min. 65. Světlomety budou osazeny po třech na 10m vysokých osvětlovacích stožárech OS1 až OS4. Osvětlovací stožáry budou umístěny 1,50 m za obvodem hřiště na malou kopanou. Jednotlivé osvětlovací stožáry budou napojeny kabely 1x CYKY-J 5x6 mm 2. Z elektrovýzbroje jednotlivých osvětlovacích stožárů k jednotlivým světlometům pak povedou kabely CYKY-J 3x2,5 mm 2. Světlomety na jednotlivých stožárech se budou zapínat najednou. Směr vyzařování jednotlivých světlometů je možno nastavit libovolně ve dvou rovinách. Osvětlení hřiště je navrženo na intenzitu osvětlení 200lx s ohledem na minimalizaci rušivého světla. Navrhované typy světlometů se montují spodní hranou vodorovně pomocí vodováhy a nevyzařují tak žádné světlo do horního poloprostoru a zamezují tím vzniku jak rušivého světla, tak i případného oslnění okolních staveb. Po instalaci a zapojení svítidel se provede nasměrování svítidel tak, aby bylo dosaženo optimální rovnoměrnosti osvětlení. Ocelové stožáry budou ukotveny v betonových patkách. Osazení osvětlovacího stožáru, výložníku a rozměry betonové patky je nutné konzultovat s výrobcem stožáru a nadimenzovat na patřičné zatížení a nosnost. Kabelové vedení bude uloženo do výkopu 35/80(50)cm. Spolu s napájecími kabely bude ve výkopu položen i zemnící pásek FeZn 30/4mm. Kabely budou ukládány dle ČSN a do pískového lože v otevřeném výkopu. Do výkopu se položí výstražná folie červené barvy. V případě nutnosti při křížení s jinými inženýrskými sítěmi budou kabely uloženy do ochranných žlabů. Krytí kabelů uložených do pískového lože v zemi bude v chodníku min. 0,35m a v nezpevněných plochách min. 0,7m. V případě, že předepsaného krytí nemůže být dosaženo, budou kabely opatřeny zvýšenou mechanickou ochranou, např. uložením do betonových žlabů, zakrytím betonovými deskami a. p. Před zahájením zemních prací je nutné zajistit vytyčení všech podzemních sítí, dle platných předpisů. Výkopy v místech křížení s inženýrskými sítěmi budou prováděny ručně. Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 stránka Název akce SO 02.2 OSVĚTLENÍ HŘIŠTĚ Vypracoval Ing. Jan Kahuda 2

5 1. TECHNICKÁ ZPRÁVA 4. Všeobecná část 4.1. Napěťová soustava Elektroinstalace bude provedena v soustavě 3 PEN/N+PE ~ 50Hz 400 V / 230 V, TN-C-S. Rozdělení vodiče PEN na PE a N bude provedeno v rozvaděči RS Energetická bilance Přehled instalovaných příkonů Popis Instalovaný Soudobost Soudobý příkon (kw) příkon (kw) Osvětlení hřiště na malou kopanou (12ks světlometů 1000W) 12,00 1,00 12,00 Celkem 12,00 kw Výpočtový celkový proud 18,23 A Vzhledem k uvažovanému a předpokládanému provozu areálu je navrženo jištění přívodu pro RS In 3x25A char. C Ochrana neživých částí před nebezpečným dotykovým napětím dle ČSN ed.2 Je provedena dle ČSN ed.2 automatickým odpojením od zdroje Pracovní prostředí dle ČSN ed.3 a ČSN ed.2 Z1 Pracovní prostředí, vnější vlivy, bylo stanoveno na základě platných ČSN. Jedná se o přiřazení vnějších vlivů prostředí prostorům členěným z hlediska nebezpečí úrazu elektrickým proudem. Venkovní prostředí je charakterizováno jako prostředí zvlášť nebezpečné s hlavními charakteristikami AA7, AB8, AC1, AD4, AE1, AF1, AG2, AH1, AK1, AL1, AM1. Dle ČSN ed.2 Z1 lze však za splnění podmínek uvedených v normě překlasifikovat toto prostředí jako prostředí nebezpečné. Navržená elektroinstalace musí respektovat stanovené prostředí druhem ochrany a stupněm krytí IP Uzemnění Uzemnění rozvaděče RS se připojí na zemnící pásek vedený ve výkopu. Uzemnění jednotlivých osvětlovacích stožárů se provede pomocí zemnícího pásku FeZn 30/4mm uloženého ve výkopu a drátu FeZn 10mm, kterým se připojí každý osvětlovací stožár přes zemnící svorky, popřípadě pomocí zemnících tyčí. FeZn páskem budou propojeny všechny OS1 až OS Stupeň důležitosti dodávky el. energie Rozvaděč RS má pouze jeden přívod, čímž je splněna podmínka dodávky ve III. stupni ve smyslu ČSN. Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 stránka Název akce SO 02.2 OSVĚTLENÍ HŘIŠTĚ Vypracoval Ing. Jan Kahuda 3

6 1. TECHNICKÁ ZPRÁVA 4.7. Závěr: Tato část projektové dokumentace je zpracována ve shodě s předmětnými normami ČSN. 5. Bezpečnost práce Při montáži je nutno dodržet veškerá nařízení, předpisy a normy ČSN, které se týkají bezpečnosti práce a ochrany zdraví při práci, bezpečnostní předpisy pro stavební a montážní práce, vyhlášky ČÚBP, příslušná ustanovení Zákoníku práce o pracovních úrazech a bezpečnostní předpisy prováděcí organizace. Podrobné rozpracování otázky bezpečnosti práce a ochrany zdraví při práci včetně prokazatelného seznámení pracovníků s riziky práce je povinností dodavatele montážních prací. 6. Postup montáže Postup montáže určuje její dodavatel. 7. Komplexní zkoušky Před uvedením zařízení do provozu musí být provedeny kompletační zkoušky a vystavena revizní zpráva. Způsob provedení kompletních zkoušek a dobu jejich trvání určí dodavatel. 8. Světelně technické výpočty Hřiště je navrženo na požadovanou intenzitu osvětlení 200lx. Návrh osvětlení splňuje požadavky normy ČSN EN Světlo a osvětlení - Osvětlení sportovišť na třídu osvětlení II pro basketbal, volejbal, házenou, florbal a fotbal (požadavkem pro tuto třídu je udržovaná osvětlenost Em = 200lx, rovnoměrnost Emin/Em = 0,6 a index barevného podání Ra = 60) a na třídu osvětlení III pro tenis (požadována udržovaná osvětlenost Em = 200lx, rovnoměrnost Emin/Em = 0,6 a Ra = 20). Světelně technické výpočty jsou dokladovány v samostatné části této PD. Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 stránka Název akce SO 02.2 OSVĚTLENÍ HŘIŠTĚ Vypracoval Ing. Jan Kahuda 4

7 2. SVĚTELNĚ TECHNICKÝ VÝPOČET Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 SO 02.2 OSVĚTLENÍ HŘIŠTĚ Sportoviště je navrženo na požadovanou intenzitu osvětlení 200lx. Návrh osvětlení splňuje požadavky normy ČSN EN Světlo a osvětlení - Osvětlení sportovišť na třídu osvětlení II pro basketbal, volejbal, házenou, florbal a fotbal (požadavkem pro tuto třídu je udržovaná osvětlenost Em = 200lx, rovnoměrnost Emin/Em = 0,6 a index barevného podání Ra = 60) a na třídu osvětlení III pro tenis (požadována udržovaná osvětlenost Em = 200lx, rovnoměrnost Emin/Em = 0,6 a Ra = 20). Výsledky výpočtu navržené osvětlenosti jednotlivých sportovišť: Víceúčelové hřiště, SO 02: Udržovaná osvětlenost vychází Em = 249 lx Rovnoměrnost Emin/Em = 0,76 Osvětlení hřiště je navrženo s ohledem na minimalizaci rušivého světla. Navrhované typy světlometů se montují spodní hranou vodorovně pomocí vodováhy a nevyzařují tak žádné světlo do horního poloprostoru a zamezují tím vzniku jak rušivého světla, tak i případného oslnění okolních staveb. Po instalaci a zapojení svítidel se provede nasměrování svítidel tak, aby bylo dosaženo optimální rovnoměrnosti osvětlení. Návrh a výpočet osvětlení musí být proveden na konkrétní typ světlometů. Návrh je proveden na světlomety Thorn Champion s výbojkou 1000W, Ra min.65. Uvedený výrobce a typ svítidla není předepsán, je pouze informativní, a slouží pouze pro určení popisu a vlastností svítidel. Zadavatel umožňuje v souladu se zákonem 134/2016 Sb. použít i jiných, rovnocenných, kvalitativně a technicky obdobných řešení. Použita mohou být tedy jakákoliv rovnocenná svítidla od libovolného výrobce při splnění podmínek vyplývajících z PD a světelně technických a kvalitativních parametrů. Pokud zhotovitel nabídne produkt od jiného výrobce, je povinen dodržet kvalitativní a technické parametry, a zároveň přejímá plnou odpovědnost za správnost náhrady nutnost ověření světelně technickými výpočty, včetně nutnosti splnění všech koordinací. Název akce Vypracoval Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 SO 02.2 OSVĚTLENÍ HŘIŠTĚ Ing. Jan Kahuda

8 > Venkovní osvětlení > Světlomety pro sportovní areály Champion Vysoce výkonný výbojkový světlomet s nejlepší optikou k ovládání rušivého světla ve své třídě Kompaktní asymetrický světlomet pro 1 a 2kW halogenidové výbojky, s revoluční konstrukcí nakloněného plochého skla a speciální konstrukcí clony ke kompletnímu ovládání oslnění a rušivého světla (0 cd při 90 ), dostupné jsou také doplňky Maximální optická účinnost a přesná distribuce světla s minimálním rozptylem nežádoucího světla Tři polohy světelného zdroje nastavitelné v místě montáže pouze z jedné nainstalované polohy Směrování pod určitým úhlem bez potřeby nástrojů díky integrovaným směrovacím hledáčkům Fotografie, výkresy a fotometrická data jsou pouze ilustrativní. V případě potřeby podrobných informací o výrobku zvolte příslušný jednotlivý výrobek cd/klm Materiál/provedení Těleso: hliník litý pod tlakem (EN AC-47100), bez nátěru. Sklo: tvrzené o tloušťce 4mm. Zapojení / box zapalovače: polyamid (66 V0 černý: vyztužení skleněnými vlákny v množství 20%). Šrouby: nerezová ocel. Instalace/montáž Přístup ke světelnému zdroji zezadu s automatickým odpojením příkonu při otevření zadních přístupových dvířek. Instalace a výměna světelného zdroje bez potřeby nástrojů. Třmen je upevněn šroubem M20 skrze otvor Ø 22mm nebo otvory Ø 15mm. Předřadník a kondenzátory se montují samostatně. Kabelová průchodka pro kabel Ø 7,5-13mm. Směrování přes integrované směrovací hledáčky: horní (dvířka a clona) nebo postranní (box zapalovače). Scx = 0,19 m² max EN60598, HIT-DE_LA, HST-DE-MF, IP66, IK08, Beam_Post top_1, Beam_Flood_Spot_2, HIT-DE_Kabel, SC1, SC2, HST-MF, CE Produkty ThornLighting podléhají neustálému vývoji.veškeré informace uvedené v tomto katalogovém listu mají pouze informativní charakter.vyhrazujeme si právo provádet technické nebo formální zmeny našich produktu bez dalšího zverejnení. ThornLighting

9 ZŠ Zborovská, multifunkční hřiště, Tábor Popis : Výpočet umělého osvětlení Číslo projektu : Zákazník : Vypracoval : Ing. Petr Beneš Datum : Následující hodnoty vycházejí z přesných výpočtů kalibrovaných světelných zdrojů, svítidel a jejich rozmístění. V praxi se mohou projevit určité odchylky.záruční reklamace na data svítidel jsou vyloučeny. Relux a výrobci svítidel nepřijímají žádnou odpovědnost za následné škody a škody, které vzniknou uživateli nebo třetím stranám. ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 1/9

10 Objekt Popis Číslo projektu Datum : ZŠ Zborovská, multifunkční hřiště, Tábor : Výpočet umělého osvětlení : : Údaje o svítidle 1.1 Thorn, CHAMPION 1KW E40 HQIT CL1 WI [V2] (! ) Specifikace svítidla Výrobce: Thorn! CHAMPION 1KW E40 HQIT CL1 WI [V2] Vysoce výkonný asymetrický výbojkový světlomet pro 1 světelný zdroj typu HIT x 1000W. Předřadník magnetický. Elektrická Třída ochrany I, optika a předřadník v krytí IP66, IK08. Těleso: nebarvený tlakově odlévaný hliník. Těleso: tvrzené ploché sklo 4mm silné. Svítidlo upevněno jediným šroubem prostřednictvím středového otvoru o Ø22mm nebo dvou šroubů prostřednictvím otvorů o Ø15mm se vzdáleností mezi středy 200mm. Kabelová ucpávka pro kabel o Ø7,5 až 13mm. Zaměřování prostřednictvím hledáčků. Ideální pro osvětlování sportovišť a stadiónů. Kompletní se zapalovačem typu. Předřadník je třeba objednat zvlášť. Světelný zdroj je třeba objednat zvlášť. Celkový výkon: 1051 W Rozměry: 598 x 720 x 448 mm Hmotnost: kg Scx: 0.185m² Údaje o svítidle Účinnost svítidla : 68% Účinnost svítidel : lm/w Klasifikace : A % 0.0% CIE Flux Codes : UGR 4H 8H : 45.2 / 31.1 Výkon : 1051 W Světelný tok : lm Osazeno Počet : 1 Označení : HIT Výkon : 1000 W Barva : Světelný tok : lm Podání barev : 90 Rozměry : 598 mm x 720 mm x 448 mm ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 2/9

11 Objekt Popis Číslo projektu Datum : ZŠ Zborovská, multifunkční hřiště, Tábor : Výpočet umělého osvětlení : : Údaje o svítidle 1.2 Thorn, CHAMPION 1KW E40 HQIT CL1 WI [V3] (! ) Specifikace svítidla Výrobce: Thorn! CHAMPION 1KW E40 HQIT CL1 WI [V3] Vysoce výkonný asymetrický výbojkový světlomet pro 1 světelný zdroj typu HIT x 1000W. Předřadník magnetický. Elektrická Třída ochrany I, optika a předřadník v krytí IP66, IK08. Těleso: nebarvený tlakově odlévaný hliník. Těleso: tvrzené ploché sklo 4mm silné. Svítidlo upevněno jediným šroubem prostřednictvím středového otvoru o Ø22mm nebo dvou šroubů prostřednictvím otvorů o Ø15mm se vzdáleností mezi středy 200mm. Kabelová ucpávka pro kabel o Ø7,5 až 13mm. Zaměřování prostřednictvím hledáčků. Ideální pro osvětlování sportovišť a stadiónů. Kompletní se zapalovačem typu. Předřadník je třeba objednat zvlášť. Světelný zdroj je třeba objednat zvlášť. Celkový výkon: 1051 W Rozměry: 598 x 720 x 448 mm Hmotnost: kg Scx: 0.185m² Údaje o svítidle Účinnost svítidla : 66.6% Účinnost svítidel : lm/w Klasifikace : A % 0.0% CIE Flux Codes : UGR 4H 8H : 45.8 / 30.4 Výkon : 1051 W Světelný tok : lm Osazeno Počet : 1 Označení : HIT Výkon : 1000 W Barva : Světelný tok : lm Podání barev : 90 Rozměry : 598 mm x 720 mm x 448 mm ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 3/9

12 Objekt Popis Číslo projektu Datum : ZŠ Zborovská, multifunkční hřiště, Tábor : Výpočet umělého osvětlení : : Hřiště 2.1 Popis, Hřiště Půdorys [m] 15.0 N [m] ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 4/9

13 Objekt Popis Číslo projektu Datum : ZŠ Zborovská, multifunkční hřiště, Tábor : Výpočet umělého osvětlení : : Popis, Hřiště D zobrazení, Pohled 1 ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 5/9

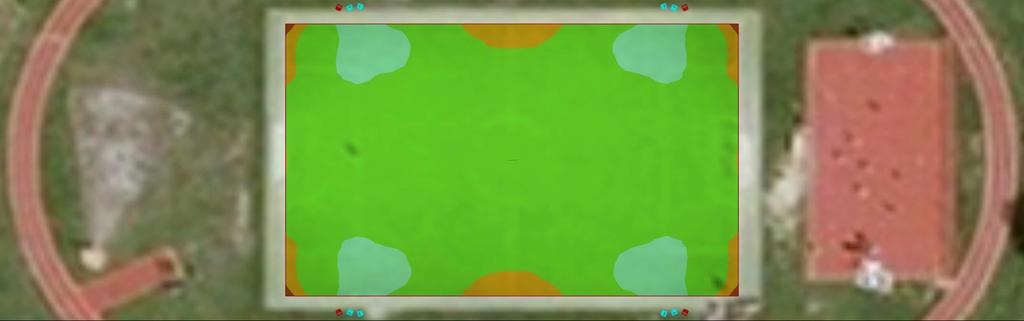

14 Objekt Popis Číslo projektu Datum : ZŠ Zborovská, multifunkční hřiště, Tábor : Výpočet umělého osvětlení : : Hřiště 2.2 Přehled výsledků, Hřiště Přehled výsledků, Oblast hodnocení 1 [m] 15.0 N [m] Intenzita osvětlení [lx] Obecně Použitý algoritmus výpočtu centrální podíl nepřímé složky Výška světelného bodu m Udržovací činitel 0.70 Oblast hodnocení 1 Srovnávací rovina 1.1 Vodorovná Em 249 lx Emin 188 lx Emin/Eav (Uo) 0.76 Emin/Emax (Ud) 0.54 Pozice 0.00 m Typ Č. výrobce ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 6/9

15 Objekt Popis Číslo projektu Datum : ZŠ Zborovská, multifunkční hřiště, Tábor : Výpočet umělého osvětlení : : Hřiště 2.3 Výsledky výpočtu, Hřiště Tabulka, Srovnávací rovina 1.1 (E) [m] [350] (188) [350] [350] (188) [350] [m] Intenzita osvětlení [lx] Výška srovnávací roviny : 0.00 m Udržovaná osvětlenost Em : 249 lx Minimální osvětlenost Emin : 188 lx Maximální osvětlenost Emax : 350 lx Rovnoměrnost Uo Emin/Em : 1 : 1.32 (0.76) Rovnoměrnost Ud Emin/Emax : 1 : 1.86 (0.54) ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 7/9

16 Objekt Popis Číslo projektu Datum : ZŠ Zborovská, multifunkční hřiště, Tábor : Výpočet umělého osvětlení : : Výsledky výpočtu, Hřiště Izočáry, Srovnávací rovina 1.1 (E) [m] N Skupina [m] Intenzita osvětlení [lx] Výška srovnávací roviny : 0.00 m Udržovaná osvětlenost Em : 249 lx Minimální osvětlenost Emin : 188 lx Maximální osvětlenost Emax : 350 lx Rovnoměrnost Uo Emin/Em : 1 : 1.32 (0.76) Rovnoměrnost Ud Emin/Emax : 1 : 1.86 (0.54) ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 8/9

17 Objekt Popis Číslo projektu Datum : ZŠ Zborovská, multifunkční hřiště, Tábor : Výpočet umělého osvětlení : : Výsledky výpočtu, Hřiště D pseudobarvy, Pohled 1 (E) Intenzita osvětlení [lx] ZŠ Zborovská, Tábor - výpočet osvětlení ( ).rdf ZG Lighting Czech Republic s.r.o., Jankovcova 2, , Praha 7 Strana 9/9

18 3. VÝKAZ VÝMĚR Všeobecné podmínky Nabídková cena obsahuje veškeré práce a dodávky obsažené v projektové dokumentaci, výkazu výměr, technické zprávě a ve výkresové části. Zhotovitel při vypracování nabídky zohlední všechny údaje a požadavky uvedené v projektu a v technických standardech. Pokud tak neučiní, nebude v průběhu provádění stavby brán zřetel na jeho eventuální požadavky na uznání víceprací vyplývajících z údajů a požadavků uvedených ve výše zmíněné projektové dokumentaci. Nabídka a jednotková cena zahrnuje, pokud není v následujících specifikacích uvedeno jinak, dodávku a montáž materiálů a výrobků podle níže uvedené specifikace, vč. dopravy na staveniště, povinných zkoušek materiálů, vzorků a prací ve smyslu platných norem a předpisů. Předmětem díla a povinností zhotovitele je dále provedení veškerých kotevních a spojovacích prvků, pomocných konstrukcí, stavebních přípomocí a ostatních prací přímo nespecifikovaných v těchto podkladech a projektové dokumentaci, ale nezbytných pro zhotovení a plnou funkčnost a požadovanou kvalitu díla. "Není-li v zadávacích podkladech a ve smlouvě o dílo uvedenou jinak nebo oceněno zvlášť, jsou v jednotkových cenách konstrukcí zahrnuty mimo jiné výkony: - zakrytí (nebo jiné zajištění) konstrukcí a prací ostatních zhotovitelů před znečištěním a poškozením a odstranění zakrytí, - vyklizení pracoviště a staveniště, odvoz zbytků materiálu, včetně souvisejících nákladů, - opatření k zajištění bezpečnosti práce, - zkoušky a atesty během výstavby, výkresy skutečného provedení a zúčtovací podklady, - veškeré pomocné práce, výkony přípomoci, nejsou-li oceněny samostatnou položkou," Do cen budou započítány všechny nezbytné režijní náklady stavby a náklady na závěrečný úklid stavby a okolí. Zhotovitel provede všechny povinné zkoušky rozvodů a zařízení technického vybavení, vyhotoví potřebné protokoly o nich, zajistí revizní zprávy, návody na obsluhu zařízení v českém jazyce. Při vyplňování výkazu výměr je nutné respektovat dále uvedené pokyny Při zpracování nabídky je nutné využít všech částí (dílů) projektu, tj. technické zprávy, všech výkresů, tabulek a specifikací materiálů. Součástí nabídkové ceny musí být veškeré náklady, aby cena byla konečná a zahrnovala celou dodávku a montáž. Každá uchazečem vyplněná položka musí obsahovat veškeré technicky a logicky dovoditélné součásti dodávky a montáže. Dodávky a montáže uvedené v nabídce musí být, včetně veškerého souvisejícího doplňkového, podružného a montážního materiálu, tak, aby celé zařízení bylo funkční a splňovalo všechny předpisy, které se na ně vztahují. Označení výrobků konkrétním výrobcem v projektu pro provádění stavby vyjadřuje standard požadované kvality (zák. č. 134/2016 Sb.). Pokud uchazeč nabídne rovnocenný produkt od jiného výrobce je povinen dodržet standard a zároveň, přejímá odpovědnost za správnost náhrady - splnění všech parametrů a koordinaci se všemi navazujícími profesemi, eventuelní nutnost úpravy projektu pro provádění stavby půjde k tíží uchazeče (vybraného dodavatele). Název akce Vypracoval Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 SO 02.2 OSVĚTLENÍ HŘIŠTĚ Ing. Jan Kahuda

19 ZŠ Zborovská Tábor SO 02.2 Osvětlení hřiště Rekapitulace ceny p.č. % základ cena /Kč/ 1 dodávky zařízení 2 materiál elektromontážní 3 materiál podružný 5,00 4 elektromontáže 5 zemní práce 6 PPV pro elektromontáže 6,00 7 dodávky celkem 8 materiál+výkony celkem 9 ostatní náklady 10 NÁKLADY hl.iii celkem 11 revize 12 NÁKLADY hl.xi celkem 13 CENA celkem (Kč) Stránka 1

20 ZS Zborovská Tábor SO 02.2 Osvětlení hřiště Soupis položek p.č. č.položky popis položky mj. množství cena/mj. cena celkem Nh/mj. Nh celkem Dodávky zařízení úprava přípojného bodu ks 1, rozvaděč osvětlení hřiště RS ks 1,00 součet Materiál elektromontážní kabel CYKY 4(5)x16 m 98, kabel CYKY 5x6 m 355, kabel CYKY 3x2,5 m 120, vedení FeZn 30/4 (0,96kg/m) m 190, vedení FeZn pr.10mm(0,40kg/m) m 10, svorka odbočná+spojov SR3a FeZn pásek/drát/2šrouby ks 20, výstražná fólie šířka 0,25m m 190, elvýzbroj stožáru, mont. plech ks 4, světlomet asymetrický 100W včetně zdroje a předřadníku s držákem ks 12, držák světlometů, atypický pro 3ks ks 4, stožár osvětlov bezpatic 10m žárzn pro 3ks světlometů ks 4, drobný úložný, upevňovací a ukončovací elektromateriál kpl 1, ocelová ochranná trubka včetně uchycení, pr. min. 50mm m 45, trubka kopoflex 50 m 8,00 součet Elektromontáže elektromontážní práce ks 1,00 součet Zemní práce výkop kabel.rýhy šířka 35/hloubka 80cm m 195, zához kabelové rýhy šířka 35/hloubka 80cm m 195, protlak do pr.200mm včetně HDPE m 20, stožárová patka ( 1100x1100x1800 ) ks 4, kabelové lože 2x5cm kopaný písek šířka do 65cm m 195,00 součet Ostatní náklady drobné stavební práce kpl 1, doprava stožárů ks 1, autojeřáb hod 12, montážní plošina do 25m hod 16, směrování světlometů, měření ks 1,00 součet Revize vypracov revizní zprávy ks 1,00 součet Stránka 2

21 4. VÝKRESOVÁ ČÁST Legenda Situace osvětlení M 1:500 Rozvaděče osvětlení RS Osvětlovací stožár 10m Základy osvětlovacího stožáru 10m Vzorové řezy kabelovou trasou Název akce Vypracoval Celková oprava sportovního areálu ZŠ Tábor, Zborovská 2696 SO 02.2 OSVĚTLENÍ HŘIŠTĚ Ing. Jan Kahuda

22

23

24 Rozvaděč osvětlení RS OCHRANA PŘED ÚRAZEM EL. PROUDEM DLE ČSN ed.2: OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE L1, L2, L3 3 PEN / 3 N+PE ~ 50Hz 400 V / 230 V TN - C - S Q1 Q2 OS1 OS2 Q3 OS3 Q4 OS4 SPÍNAČE UMÍSTĚNY UVNITŘ ROZVADĚČE HORNÍ ČÁST PRO UMÍSTĚNÍ VYPÍNAČŮ ET do 40A/3 kw FA01 KM1 25A 16/3/C FA01.1 2/1/B Q1 0-1 FA02 KM2 25A 16/3/C FA02.1 2/1/B Q2 0-1 FA03 KM3 25A 16/3/C FA03.1 2/1/B Q3 0-1 FA04 KM4 25A 16/3/C FA04.1 2/1/B Q4 0-1 PŘÍSTROJOVÁ ČÁST HL. VYP. Q00 40/3/B KM1 KM2 KM3 KM4 PEN X1: WLRS CYKY-J 4(5)x16 PŘÍVOD Z ER N PE WL1 CYKY-J 5x6 OSV. STOŽÁR č WL2 CYKY-J 5x6 OSV. STOŽÁR č WL3 CYKY-J 5x6 OSV. STOŽÁR č WL4 CYKY-J 5x6 OSV. STOŽÁR č.4 Skříň IP 66 (jednodveřová) Zapuštěná ocelová příruba s těsněním Zemnící šrouby Po obvodu dveřní příruby žlábek proti vnikání vody Povrchová úprava práškovou barvou RAL 7032 Dveře Odnímatelné Zaměnitelné pravé nebo levé Úhel otevření 130 Standardně plechové Těsnění z lité polyuretanové pryže Montážní deska Pozinkovaný plech tloušťky 2,5 mm

25 OSVĚTLOVACÍ STOŽÁR 10m H = mm L = mm E = 1200 mm

26 ZÁKLAD OSVĚTLOVACÍHO STOŽÁRU 10m (doporučené rozměry základové patky) 1000x CHRÁNIČKA PRO KABELY SILNOSŤENNÁ ROURA BETONOVÝ ZÁKLAD

27 VZOROVÉ ŘEZY KABELOVOU TRASOU ŘEZ TRASOU VE VOLNÉM TERÉNU M 1:20 ( MÍRY V CM ) ŘEZ TRASOU V CHODNÍKU M 1:20 (MÍRY V CM) ŘEZ CHRÁNIČKOU M 1:20 (MÍRY V CM)
