1 Inovativní rekonstrukce školy v nulovém energetickém standardu Střední škola - Centrum odborné přípravy technickohospodářské Českobrodská 32a, Praha 9

2 MOTTO: Smart City / chytré město Smart Building/ chytrá budova = > Chytrá řešení, která zkvalitní život obyvatel a zvýší ekonomický potenciál

3 OBSAH Stav Operační program Praha pól růstu Dispoziční řešení školy 21. století Obálka budovy Zeleň Voda Energie Systémy Specifikace Proces přípravy projektu Optimalizace SBToolCZ Výsledek Environmentální aspekty Sociální aspekty Lokalita Aspekty ekonomiky a managementu

4 STAV Budova s ocelovým skeletem KORD ze 70. let se zděnou přístavbou z 90.let 20.st.

Operační program Praha pól růstu Projekty přeměny v inteligentní budovy navazuje na SMART PRAGUE příprava konceptu inteligentní budovy zateplení obálky budov využití izolační zeleně využití zelených

5 Operační program Praha pól růstu Projekty přeměny v inteligentní budovy navazuje na SMART PRAGUE příprava konceptu inteligentní budovy zateplení obálky budov využití izolační zeleně využití zelených střech výměna nebo renovace výplní stavebních otvorů modernizace systémů HVAC (heating, ventilation, and air conditioning) instalace zařízení využívajících obnovitelné zdroje energie integrace inteligentních BMS (Building Management System) instalace systémů aktivního stínění budov instalace systémů využití šedé a dešťové vody instalace bezpečnostních systémů instalace energeticky efektivního systému osvětlení stavební úpravy prostoru opatření aplikovaného výzkumu spojené s konceptem inteligentních budov Realizace pilotních projektů ukážou směr rozvoje veřejných budov na území hl. m. Prahy a budou mít vysoký potenciál demonstrovat možnosti úspor energií a přínosy instalace inteligentních systémů vč. dopadů na kvalitu prostředí a spokojenost uživatelů.

uspořádání umožňující využití tělocvičny a zázemí

6 Dispoziční řešení školy 21.století Hlavní vstup je přirozeně součástí fasády do ulice Vstupní hala a jídelna navazují na vnitřní atrium velké obytné a relaxační zahrady Provozní uspořádání umožňující využití tělocvičny a zázemí mimo čas výuky Sjednocení a zpřehlednění všech podlaží Jednoduchost a transparentnost

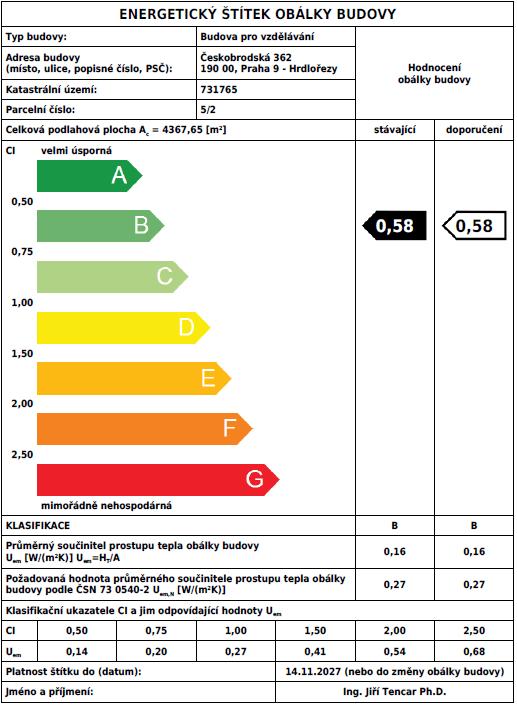

7 Obálka budovy ENVILOP, U pas, STÍNĚNÍ U em = 0,16 W/m 2 K

8 Zeleň Stínění zelení, zelená střecha, zahrada

9 Voda Akumulace a retence dešťové vody na zalévání akumulace a čištění šedé vody na splachování WC

Energie TČ země/voda (ÚT, TV a chlazení) VZT

úrovni denního osvětlení FVE 147 kwp(445 kusů, 330

10 Energie TČ země/voda (ÚT, TV a chlazení) VZT (regenerační rekuperátory, řízení dle VOC, CO2 a rozvrhu) Odpadní teplo na předehřev TV ze šedé vody LED osvětlení s regulací intenzity v závislosti na úrovni denního osvětlení FVE 147 kwp(445 kusů, 330 Wp) Baterie 120 kw/300 kwh Energeticky nulová budova (bez spotřebičů)

Systémy MaR Automatický systém s měřením spotřeb energií a vody na všech významných spotřebičích Dálkové sledování a řízení Baterie -běžný provoz Sběr informací -

11 Systémy MaR Automatický systém s měřením spotřeb energií a vody na všech významných spotřebičích Dálkové sledování a řízení Baterie -běžný provoz Sběr informací - ORANGE (servery, PZTS, EACS, CCTV a čerpadla kanalizace) -RED (PZTS) - detektory přítomnosti - snímače intenzity osvětlení - stavy okenních kontaktů - obsazenost budovy

12 Systémy Prediktivní řízení Spotřeba budovy pro následující den Předpověď počasí pro následující den (množství solárního záření) Stav baterie Spotové ceny el.energie pro následující den Strategie nabíjení / vybíjení energie z baterie Dynamický nákup / prodej

13 Systémy Koncepce zajištění bezpečnosti Školní informační systém Režimová opatření o Mechanické zábranné prostředky o Poplachový zabezpečovací a tísňový systém o Dohledový videosystém o Elektronický systém kontroly vstupu o Místní rozhlas o Datová síť a Wi-Fi Fyzická ostraha o Integrovaný bezpečnostní řídicí systém o Další bezpečnostní systémy o Režim napájení objektu o Vjezd do objektu o Vstup do areálu školy o Vstup do budovy školy o Režimové prostory o Klíčový režim

14 Specifikace Venkovní prostory Přístřešek na kola vč. nabíječky pro elektrokola Venkovní stojany na kola Basketbalový koš Lavičky Zatravňovací dlažba Stínící plachty do atria Koše na tříděný odpad Venkovní stoly a židle

15 Proces přípravy projektu TEAM 27 lidí se aktivně podílelo na tvorbě projektu vč. konzultantů z UCEEB ČVUT Optimalizace Energetické výpočty (nulová budova) LCA LCC SBToolCZ

kritéria Ekonomicko-organizační kritéria Celkem 31 kritérií

16 Optimalizace SBToolCZ Metodika pro optimalizaci komplexní kvality budovy Pilíře udržitelnosti Environmentální kritéria Sociálně-kulturní kritéria Ekonomicko-organizační kritéria Celkem 31 kritérií Samostatně: kritéria Lokality Celkem 5 kritérií První budova s nejvyšším certifikátem

17 Výsledek Návrh revitalizace budovy COPTH Českobrodská 32a, Praha 9

18 Děkuji za pozornost
